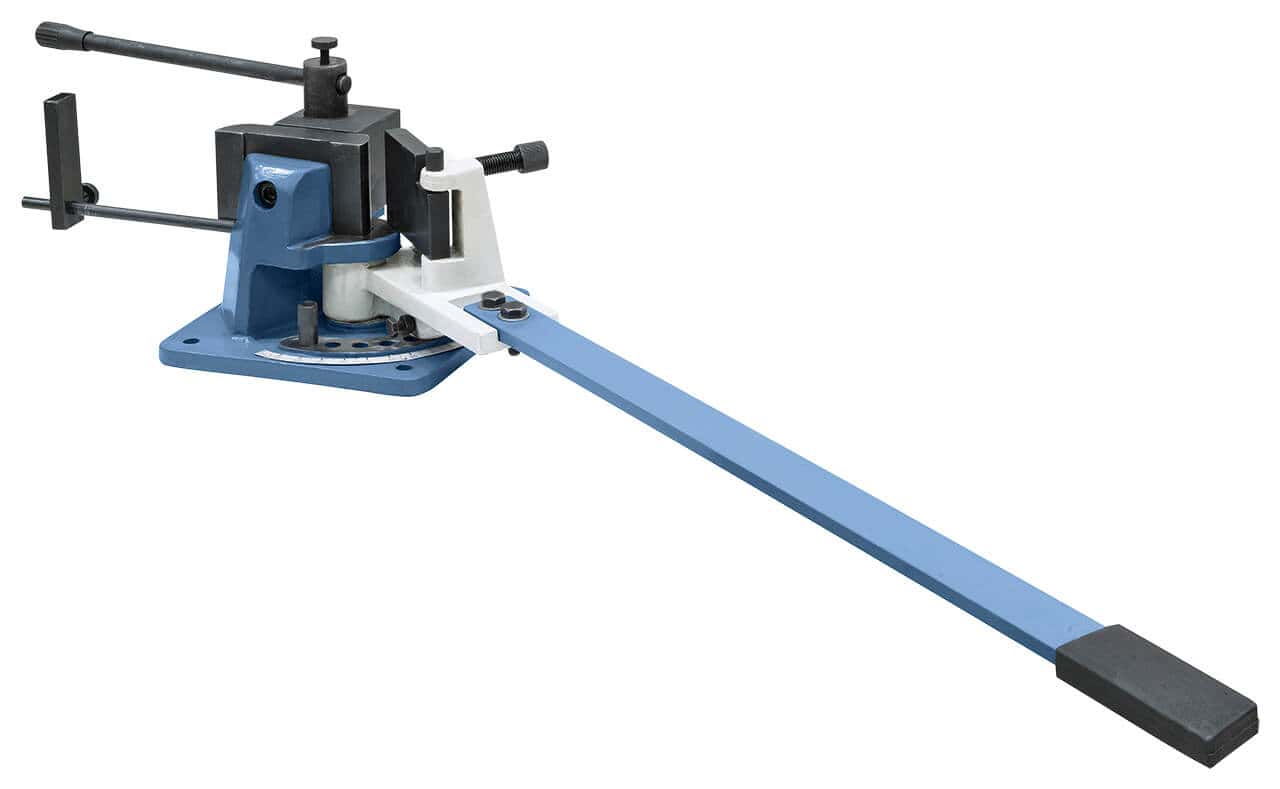

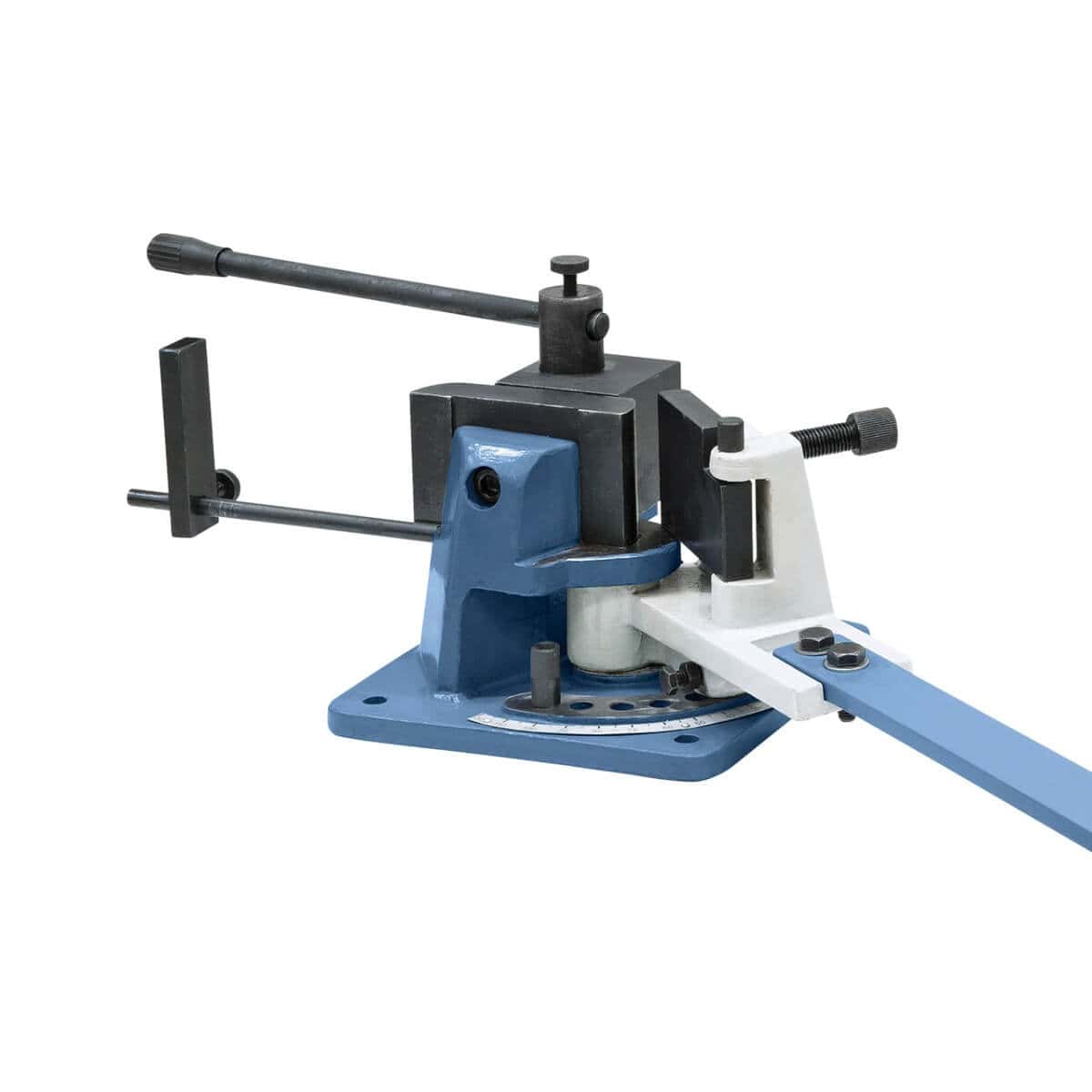

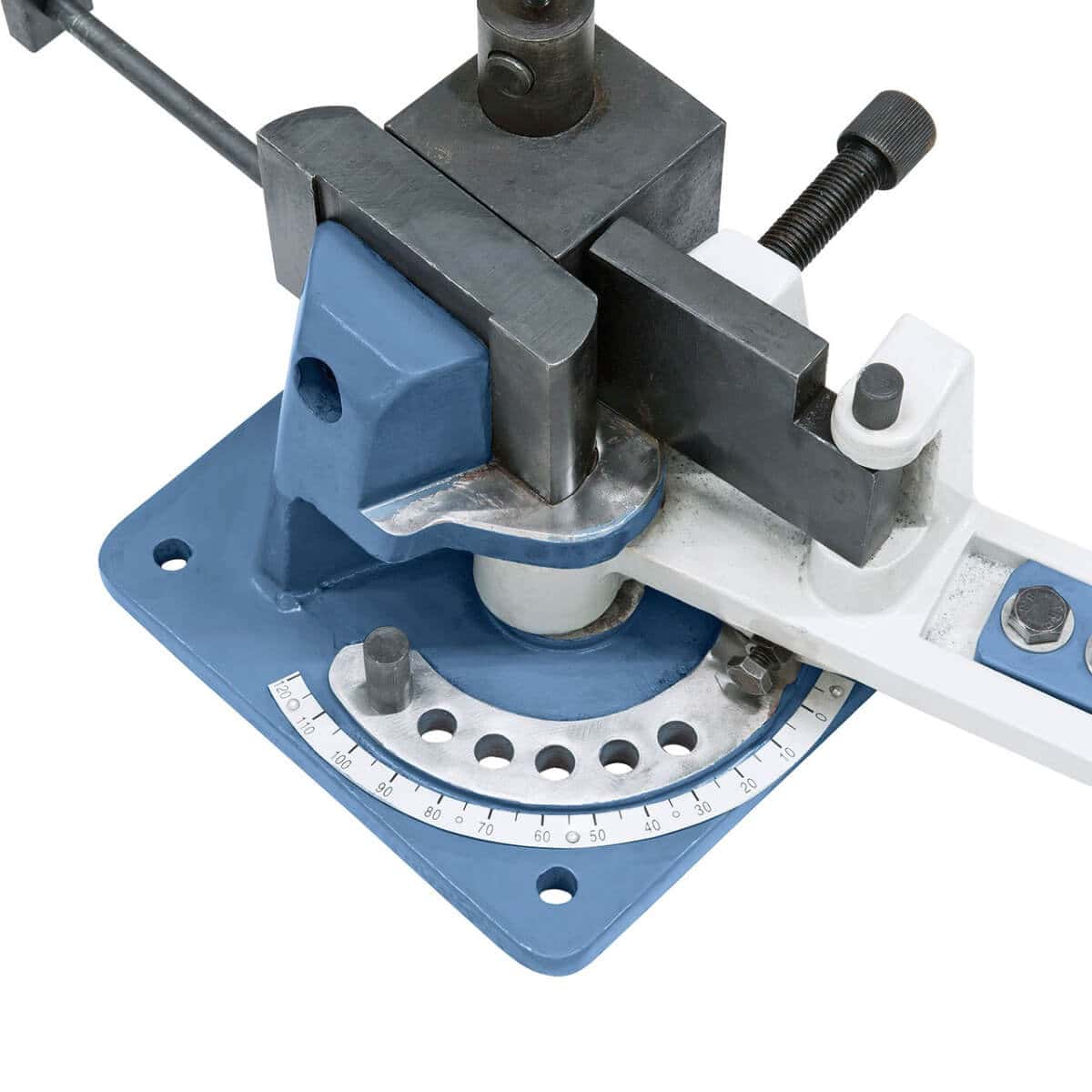

A quinadeira angular manual Bernardo WB 70 S piega a frio piatti aço até 70×5 mm e barras tonde Ø 18 mm, a quente até 70×15 mm e Ø 25 mm. Capacidade sobre cobre 70×10 mm, sobre alumínio 70×15 mm, perfis angulares aço 60×8 mm a frio e 70×15 mm a quente. Peso 20,5 kg. Equipamento: placa afiada/arredondada, placas raggio R10/R15 e R20/R25, placa para barras tonde, placa offset, bloco excêntrico, battute angular e material. Produzida na Áustria, distribuída em Itália pela Krollit como distribuidor oficial Bernardo desde 2007.
-
Capacidade prato aço (frio): 70 × 5 mm / 40 × 10 mm
-
Capacidade prato aço (quente): 70 × 15 mm / 50 × 20 mm
-
Capacidade redondo aço: Ø 18 mm frio / Ø 25 mm quente
-
Capacidade angular aço: 60 × 8 mm frio / 70 × 15 mm quente
-
Capacidade cobre: 70 × 10 mm
-
Capacidade alumínio: 70 × 15 mm
-
Peso: ca. 20,5 kg
Quem usa a WB 70 S e para quê
A Bernardo WB 70 S é uma quinadeira angular manual compacta para oficinas de fabbri, manutentori, amadores do metal e oficinas artesanais. Trabalha a frio e a quente sobre aço, cobre e alumínio: a frio para peças finas (até 5 mm sobre prato aço), a quente para peças mais spessi (até 15 mm sobre prato aço). A equipamento de sei placas intercambiáveis (afiada/arredondada, duas placas a raggio R10/R15 e R20/R25, placa para barras tonde, placa offset, bloco excêntrico) cobre a grande maggioranza das piegature artesanais: angulares netti, raggi de curvatura standard, piegature de barras tonde. As battute angular e material incluse permitem repetibilidade nas piegature seriali. Nos oficinas dos clientes Krollit é escolha de fabbri ferrari, costruttori de cancelli e ringhiere artistiche, restauratori de móveis em metal, scuole de trabalho dos metais e oficinas de manutenção que fazem piegature occasionali mas frequentes.
OU seu lugar na gama Bernardo
Na gama piegatrici angulares manuais Bernardo, a WB 70 S é o modelo entry para uso artesanal. Sobre de lei a WB 200 S (capacidade prato 100×7 mm a frio e 100×15 mm a quente, peso 33 kg) para piegature mais impegnative. A diferença prático é de scala: a WB 70 S gestisce piatti até 70 mm de largura, a WB 200 S arriva a 100 mm. Para fabbri que trabalham principalmente piatti finas (até 5 mm), tubos redondos pequenos e angulares leggeri, a WB 70 S é dimensionada corretamente. Para oficinas que fazem regularmente piegature sobre angulares pesados ou piatti larghi serve a WB 200 S. Sobre as piegatrici manuais Bernardo oferece piegatrici motorizadas (TBM 2020, TBM 3020) para produção de lattoneria sobre chapa até 3 metros de comprimento.
Logística e apoio Krollit
Envio Bernardo em 5-9 dias úteis (7 dias para ou Sobre o de Itália). Com 20,5 kg pode ser movimentata de uma persona. Deve fixada a um bancada de trabalho robusto através de os furos de montagem sobre a base. Placas intercambiáveis e acessórios sobressalente originais Bernardo disponíveis de armazém com envio 3-5 dias úteis. Apoio ao cliente em italiano disponível.
Para quem é a WB 70 S
| Perfil |
Compatibilidade |
Motivo |
| Amador appassionato do metal |
Recomendado |
Instrumento manuseável e completo para piegature occasionali sobre aço, cobre, alumínio. Sei placas intercambiáveis cobrem a grande maggioranza das trabalhos artesanais. |
| Fabbro artigiano / fabricante cancelli |
Recomendado |
Capacidade sufficienti para piegature standard de angulares, piatti finas e barras tonde. As battute incluse permitem repetibilidade em série. Peso 20,5 kg fácil de gestire. |
| Oficina mecânica / produção profissional |
Adequado |
Para piegature frequentes sobre piatti além 70×5 mm a frio ou perfis angulares além 60×8 mm avaliar WB 200 S. Para produção sobre chapa avaliar piegatrici motorizadas TBM. |
Não indicado para: piegature sobre piatti aço além 70×5 mm a frio ou além 70×15 mm a quente (limites costruttivi); produção de lattoneria sobre chapa longa (avaliar piegatrici manuais a bancada TB ou motorizadas TBM); piegature ripetitive a alta cadenza (a máquina é manual, não automática).
Capacidade sobre prato aço
| Específica |
Valor |
| A frio |
70 × 5 mm / 40 × 10 mm |
| A quente |
70 × 15 mm / 50 × 20 mm |
Capacidade sobre barras
| Específica |
Valor |
| Redondo aço (frio) |
Ø 18 mm |
| Redondo aço (quente) |
Ø 25 mm |
| Quadro aço (frio) |
16 × 16 mm |
| Quadro aço (quente) |
20 × 20 mm |
Capacidade sobre angular
| Específica |
Valor |
| Angular aço (frio) |
60 × 8 mm |
| Angular aço (quente) |
70 × 15 mm |
Capacidade sobre outros metais
| Específica |
Valor |
| Cobre |
70 × 10 mm |
| Alumínio |
70 × 15 mm |
Dimensões e peso
| Específica |
Valor |
| Dimensões máquina (L × P × H) |
760 × 280 × 220 mm |
| Peso líquido |
ca. 20,5 kg |
Conformidade
| Específica |
Valor |
| Marcação |
CE |

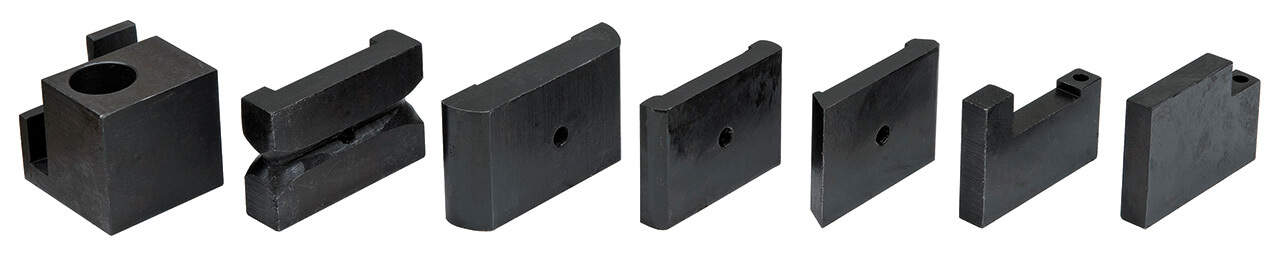

Equipamento standard
- Placa de quinagem afiada/arredondada
- Placa de quinagem a raggio R20 / R25
- Placa de quinagem a raggio R10 / R15
- Placa para barras tonde
- Placa offset
- Bloco excêntrico de fixação
- Batente angular
- Batente para material
Perguntas frequentes
Quê significa 'a frio' e 'a caldo' nas capacidade?
A frio: a peça é piegato a temperatura ambiente. A quente: a peça é riscaldato (com cannello ou forgia) antes da quinagem, raggiungendo o rosso (700-900°C) para reduzir a resistência do material.
A quinagem a quente permite de trabalhar espessuras e durezze altrimenti impossibili manualmente. A 800°C l'acciaio macia tem resistência reduzida a cerca de o 20% do valor a frio, consentendo piegature que altrimenti richiederebbero prensas hidráulicas. A WB 70 S, como todas as piegatrici manuais, sfrutta ambas as técnicas: a capacidade nominal 'a caldo' deve intesa com a peça corretamente riscaldato.
Quante piegature ao minuto posso fazer?
Trattandosi de quinadeira manual, a cadenza depende dall'operatore. Para piegature standard sobre piatti finas uma persona prático atinge 5-10 piegature ao minuto. Para piegature a quente o ritmo é dettato do tempo de riscaldamento de peça.
A WB 70 S é projetada para uso artesanal: a velocidade não é uma característica chave. Para produção em série a alta cadenza avaliar piegatrici motorizadas. As battute angular e material incluse migliorano a repetibilidade entre piegature consecutive, riducendo os tempos de posicionamento de peça.
Posso quinar tubos (não barras tonde)?
OS tubos pieni se piegano como barras tonde até Ø 18 mm a frio e Ø 25 mm a quente. OS tubos cabos exigem attenzione: sem riempimento (sabbia ou piombo fuso) se schiacciano durante a quinagem.
Para quinagem correta de tubos cabos é raccomandato usar curvadora de tubos dedicados ou piegatrici a rolos (Bernardo tem gama curvadora de tubos separata). A WB 70 S piega tubos cabos apenas se riempiti corretamente para evitar schiacciamento, técnica artesanal tradizionale mas laboriosa. Para piegature regolari de tubos cabos é raccomandato investire em um curvadora de tubos dedicado.
Deve fixada a um bancada ou pode-se usar libera?
Deve fixada a um bancada de trabalho robusto através de os furos de montagem sobre a base. A força esercitata sobre a alavanca durante a quinagem exige estabilidade.
O bancada deve ser dimensionado para resistere a forze laterali significative durante as piegature: um bancada leve ou instabile torna a quinadeira imprecisa e pericolosa. Para oficinas sem bancada adequado é disponível como acessório opzionale um base dedicado. Krollit fornece informazioni sobre os bases compatíveis sob pedido.
Qual é a diferença com a WB 200 S?
A WB 200 S tem capacidade superiores (prato 100×7 mm a frio vs 70×5, angulares 100×10 vs 60×8 a frio) e peso 33 kg (vs 20,5). É dimensionada para piegature mais impegnative.
A escolha depende do trabalho típico em oficina. Para fabbri artesãos que trabalham sobretudo piatti finas e barras pequenas, a WB 70 S é adequada. Para oficinas que fazem regularmente angulares além 60×8 mm ou piatti larghi além 70 mm, a WB 200 S é a escolha logica. A diferença de preço é contenuta: para oficinas em crescita pode ser strategicamente preferibile partire diretamente com a WB 200 S.
