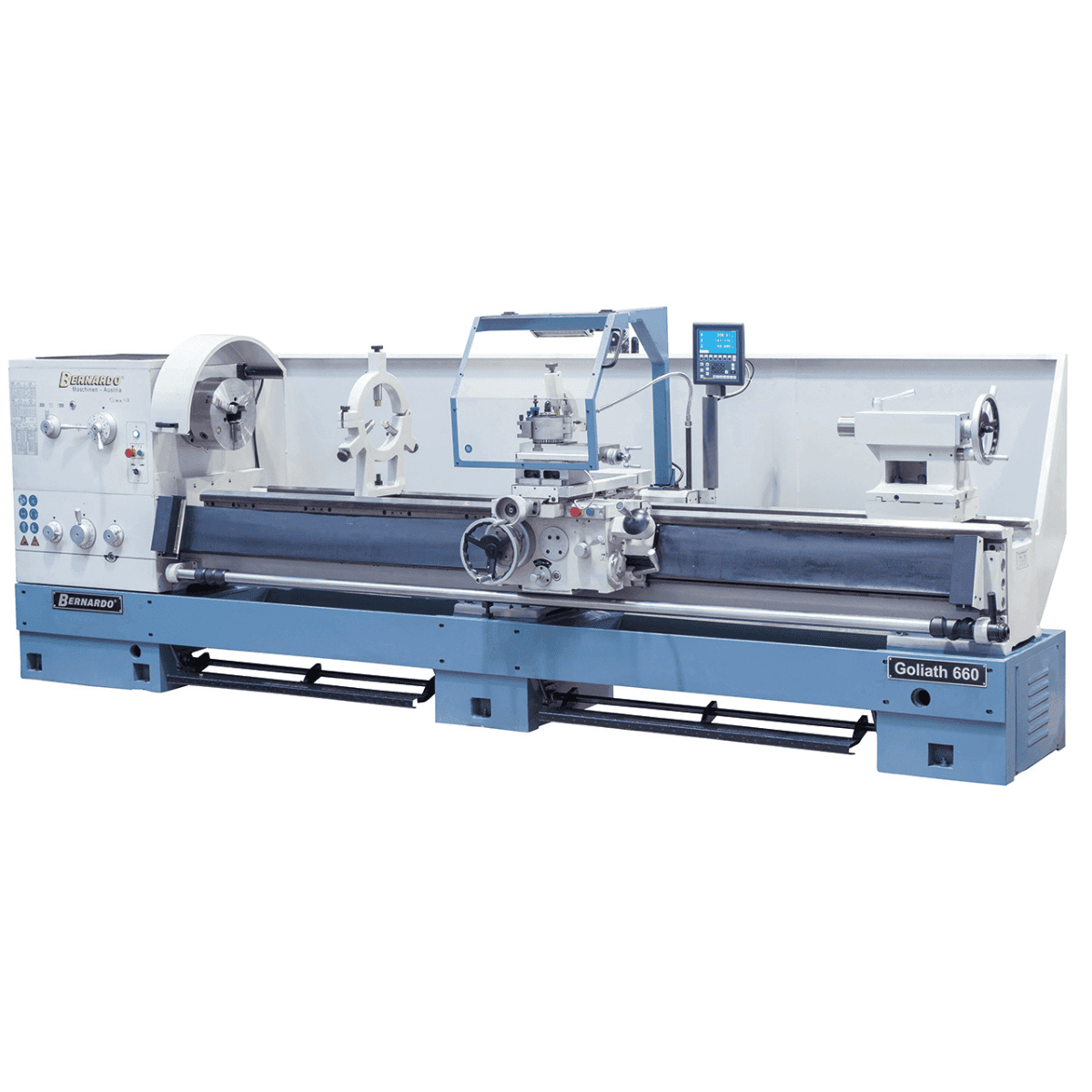

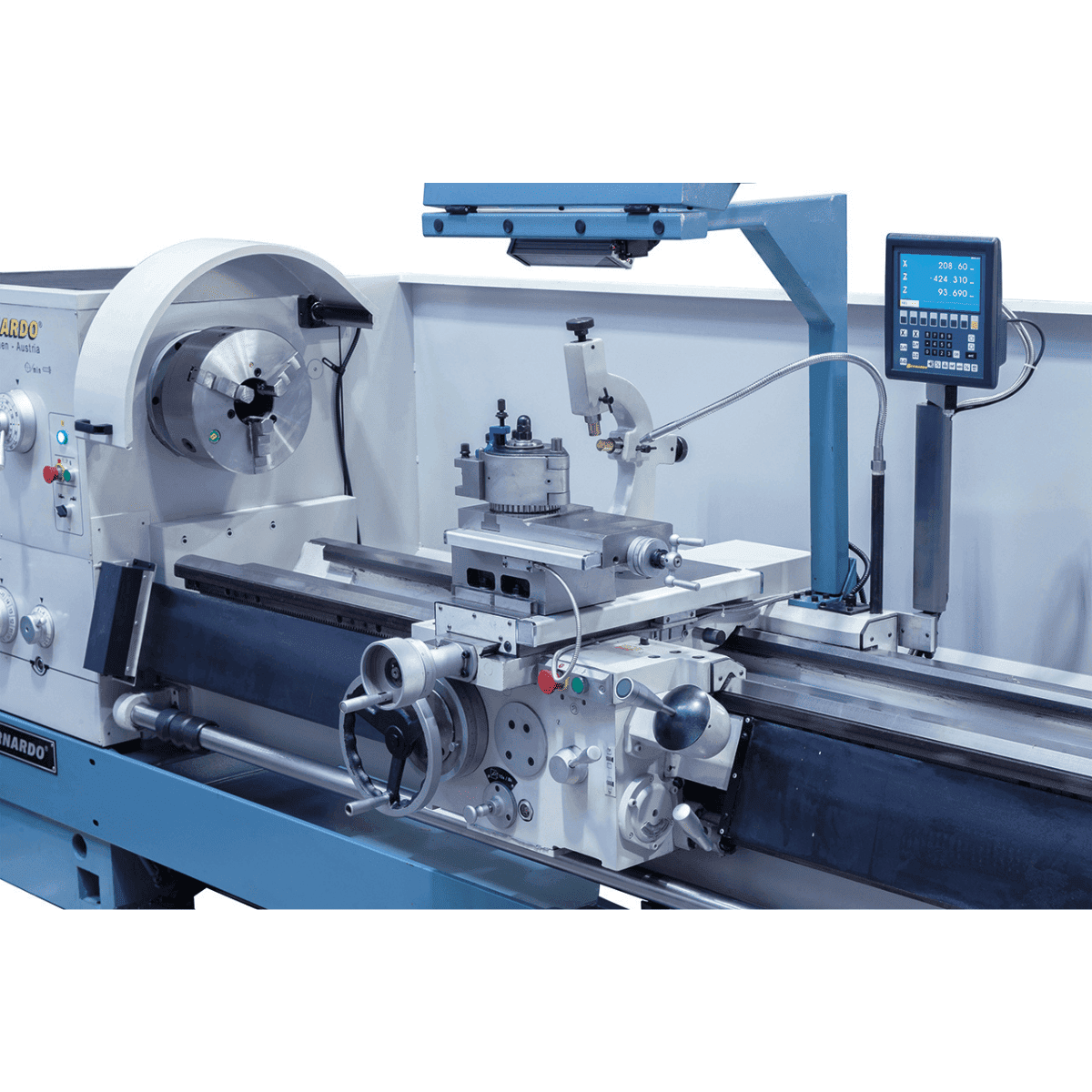

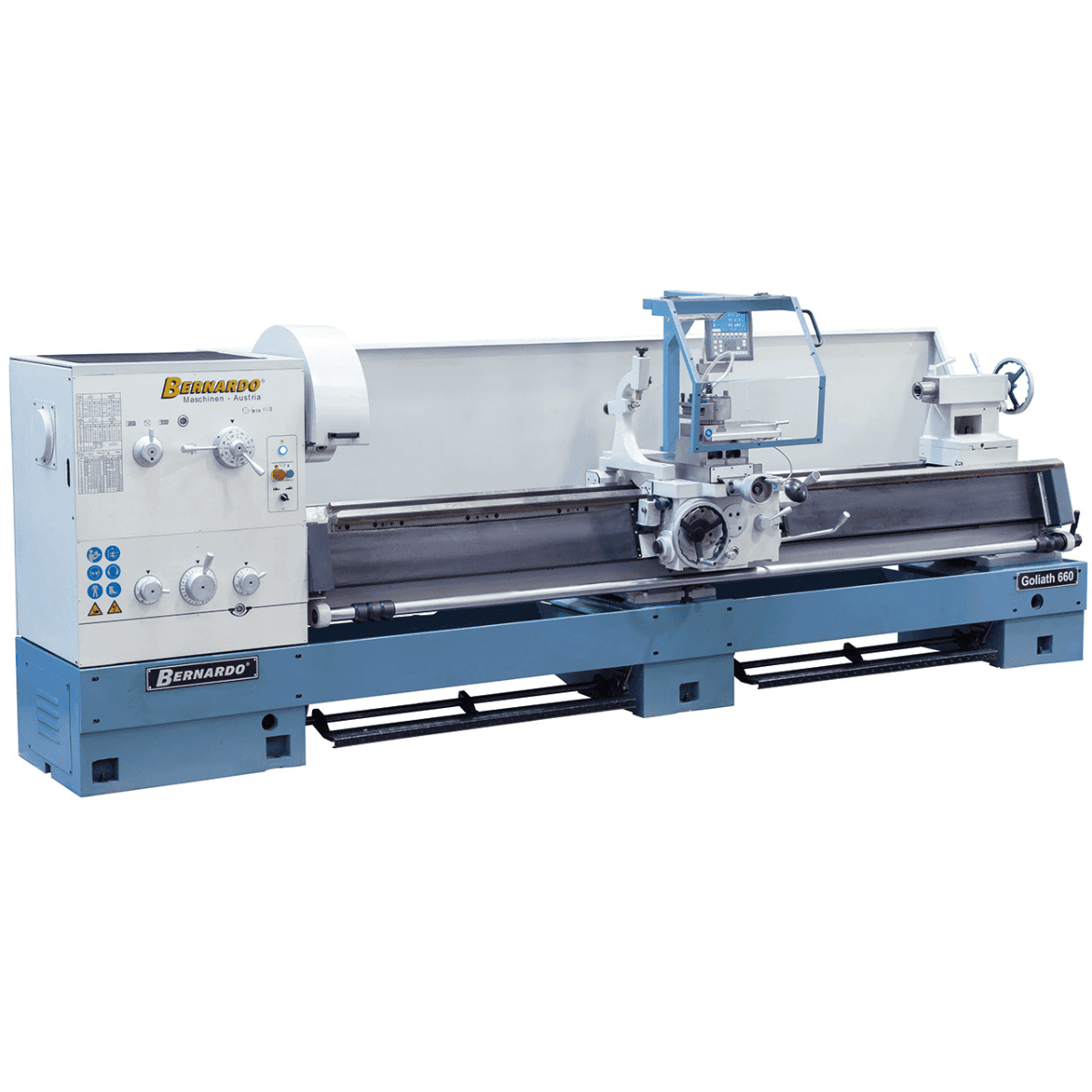

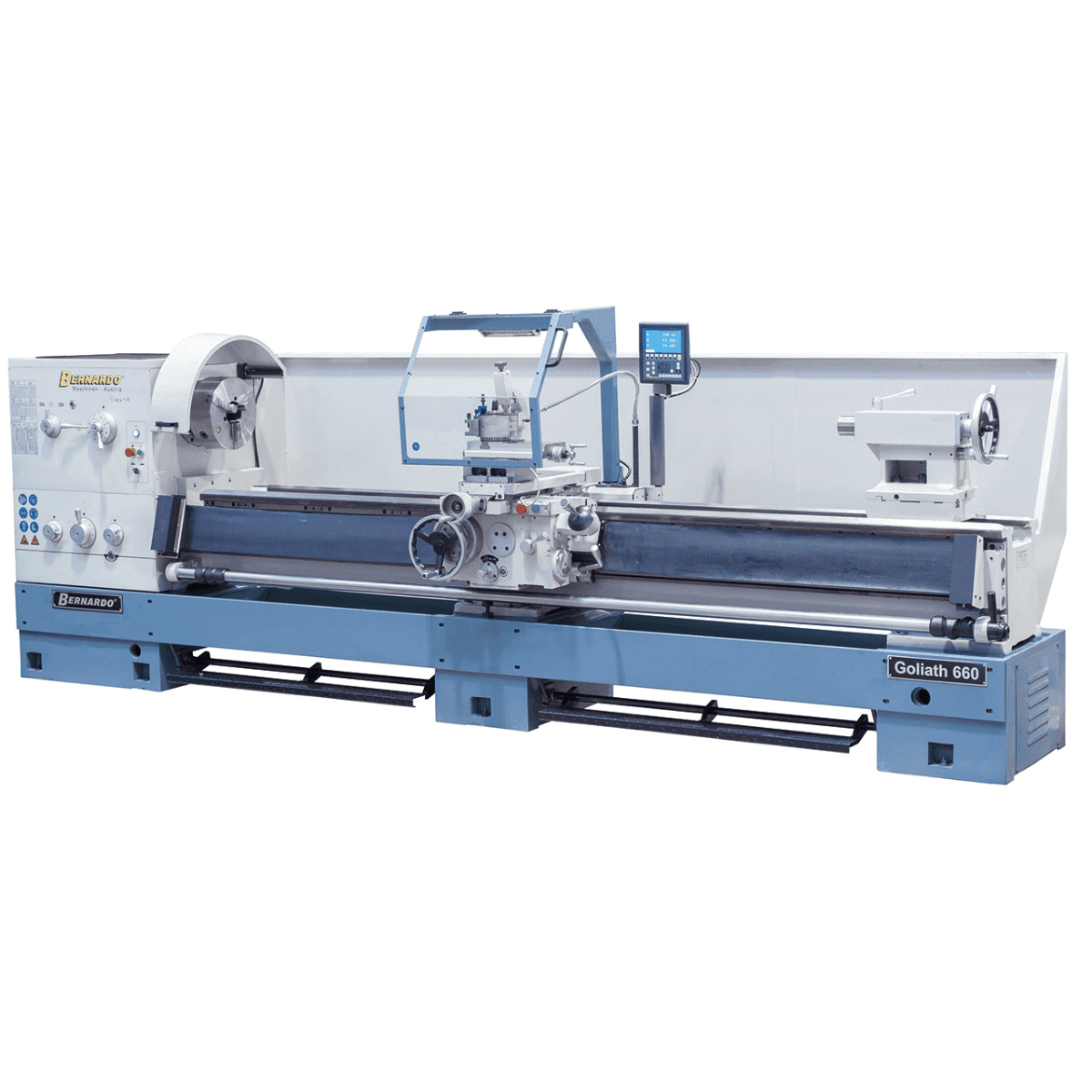

Torno Bernardo Goliath 660 x 3000 com DRO 3 eixos ES-12 V

Torno Bernardo Goliath 660 x 3000 com Leitura Digital de 3 Eixos

O torno Bernardo Goliath 660 x 3000 é uma máquina robusta e pesada, projetada para usinagem industrial de peças de grandes dimensões. Com um diâmetro de torneamento de 660 mm e uma distância entre centros de 3000 mm, oferece ampla capacidade operacional para oficinas de carpintaria e mecânica. O potente motor de 9,0 kW (12 HP) e a faixa de velocidade de 16 níveis, de 36 a 1600 rpm, permitem uma usinagem versátil e segura. A leitura digital de 3 eixos ES-12 V com display LCD garante precisão e controle constante. O extenso equipamento inclui uma placa autocentrante de Ø 315 mm, placa frontal de Ø 630 mm, lunetas fixas, torre porta-ferramentas de 40 posições, sistema de refrigeração, iluminação LED, freio magnético e pedal com certificação CE. Uma solução completa e confiável para profissionais que precisam de um torno robusto e preciso, adequado para produção pesada.

---

Especificações principais

Distância entre centros: 3000 mm
Altura do centro: 330 mm
Diâmetro de torneamento sobre o barramento: 660 mm
Diâmetro de torneamento sobre o rebaixo: 870 mm
Diâmetro de torneamento sobre o carro transversal: 420 mm
Largura do barramento: 400 mm
Furo do eixo-árvore: 105 mm
Montagem do eixo-árvore: DIN 55029, D1-8
Faixa de velocidade: 36 – 1600 rpm (16 níveis)
Avanços longitudinais: 0,063 – 2,52 mm/rev (65)
Avanços transversais: 0,027 – 1,07 mm/rev (65)
Roscas métricas: 1 – Rosca de 14 mm (22 passos)
Rosca em polegadas: 2 – 28 TPI (26 passos)

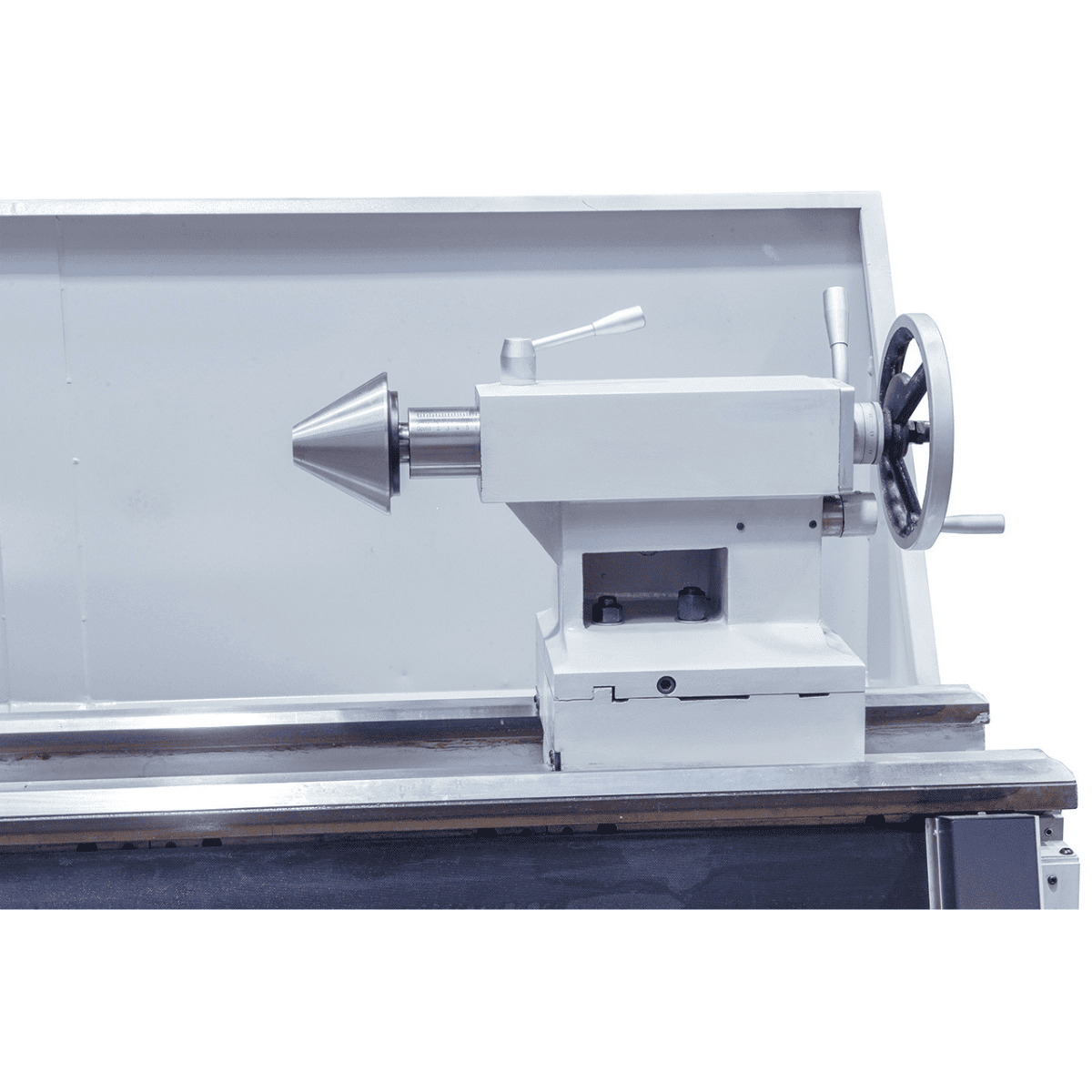

Haste do cabeçote móvel: Ø 75 mm, curso de 150 mm, cone MT5
Potência do motor: 9,0 kW (12 HP)
Dimensões: 4500 x 1280 x 1650 mm
Peso: 3990 kg

---

Tabela técnica:

Especificar	Valor
Marca	Bernardo
Modelo	Goliath 660 x 3000
Distância entre as pontas	3000 mm
Altura das pontas	330 mm
Diâmetro de torneamento na bancada	660 mm
Diâmetro de torneamento sobre o recesso	870 mm
Diâmetro de torneamento sobre o carro transversal	420 mm
Largura da bancada	400 mm
Furo do eixo-árvore	105 mm
Montagem do eixo-árvore	DIN 55029, D1-8
Faixa de velocidade	36 – 1600 rpm (16 passo)
Avanços longitudinais	0,063 – 2,52 mm/rev (65)
Avanços transversais	0,027 – 1,07 mm/rev (65)
Roscas métricas	1 – 14 mm (22 passos)
Roscas em polegadas	2 – 28 TPI (26 passos)
Diâmetro da haste do cabeçote móvel	75 mm
Curso	Eixo	150 mm
Cone do cabeçote móvel	MT5
Potência do motor	9,0 kW (12 HP)
Dimensões da máquina	4500 x 1280 x 1650 mm
Peso	3990 kg
Origem	Europa

---

Conteúdo da embalagem:
ES-12 V 3 eixos digital Leitura com LCD

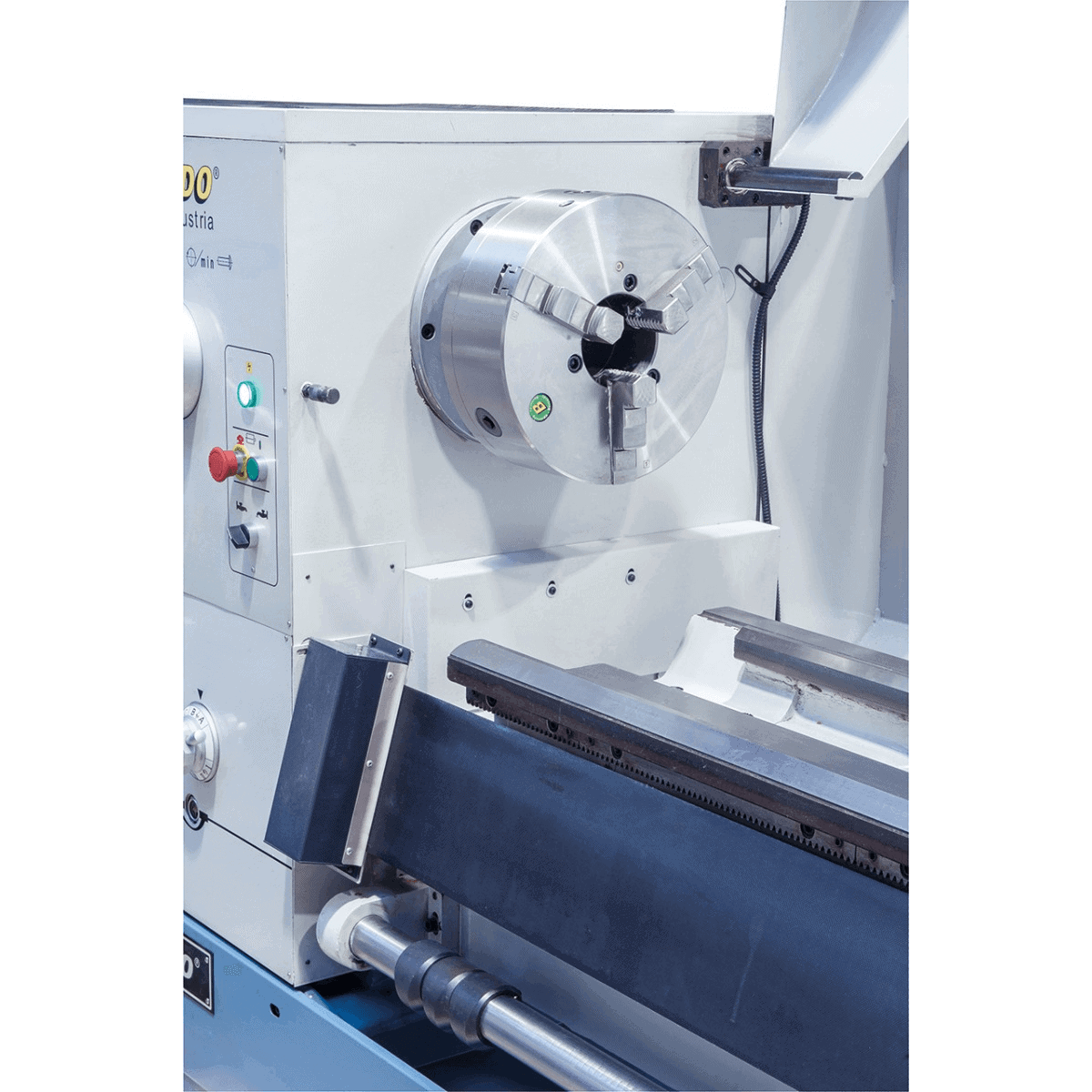

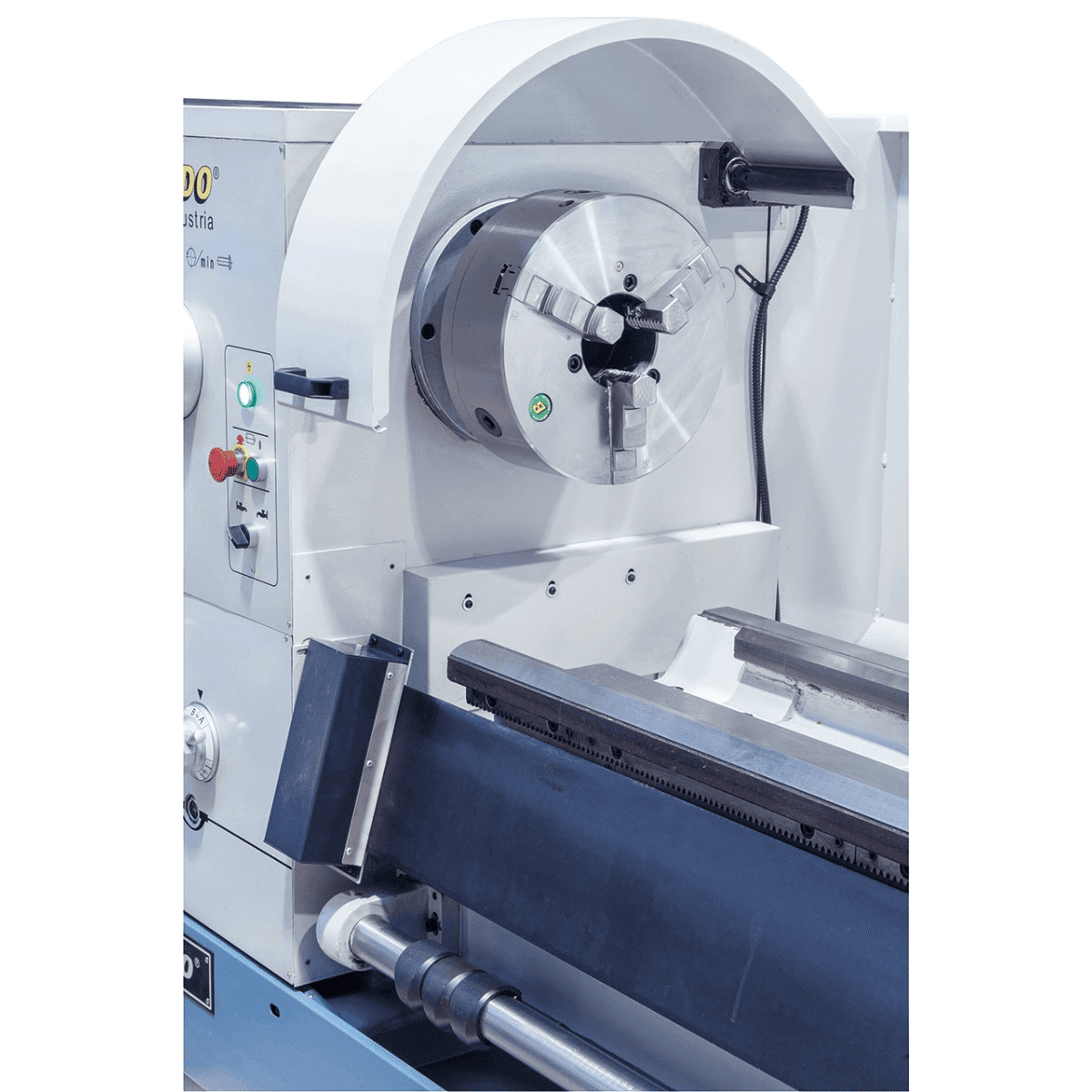

Placa autocentrante de 3 castanhas PS3, Ø 315 mm (D8)

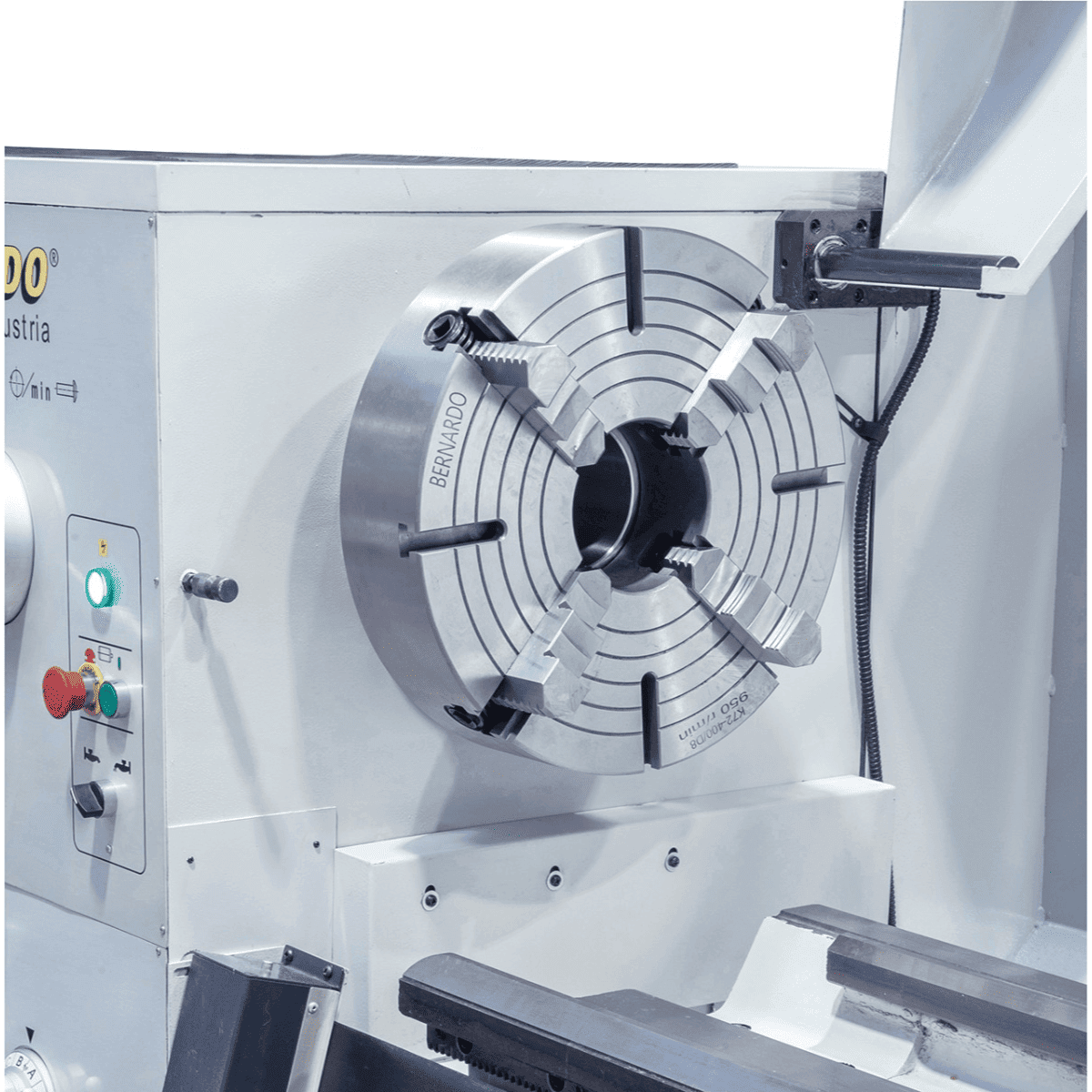

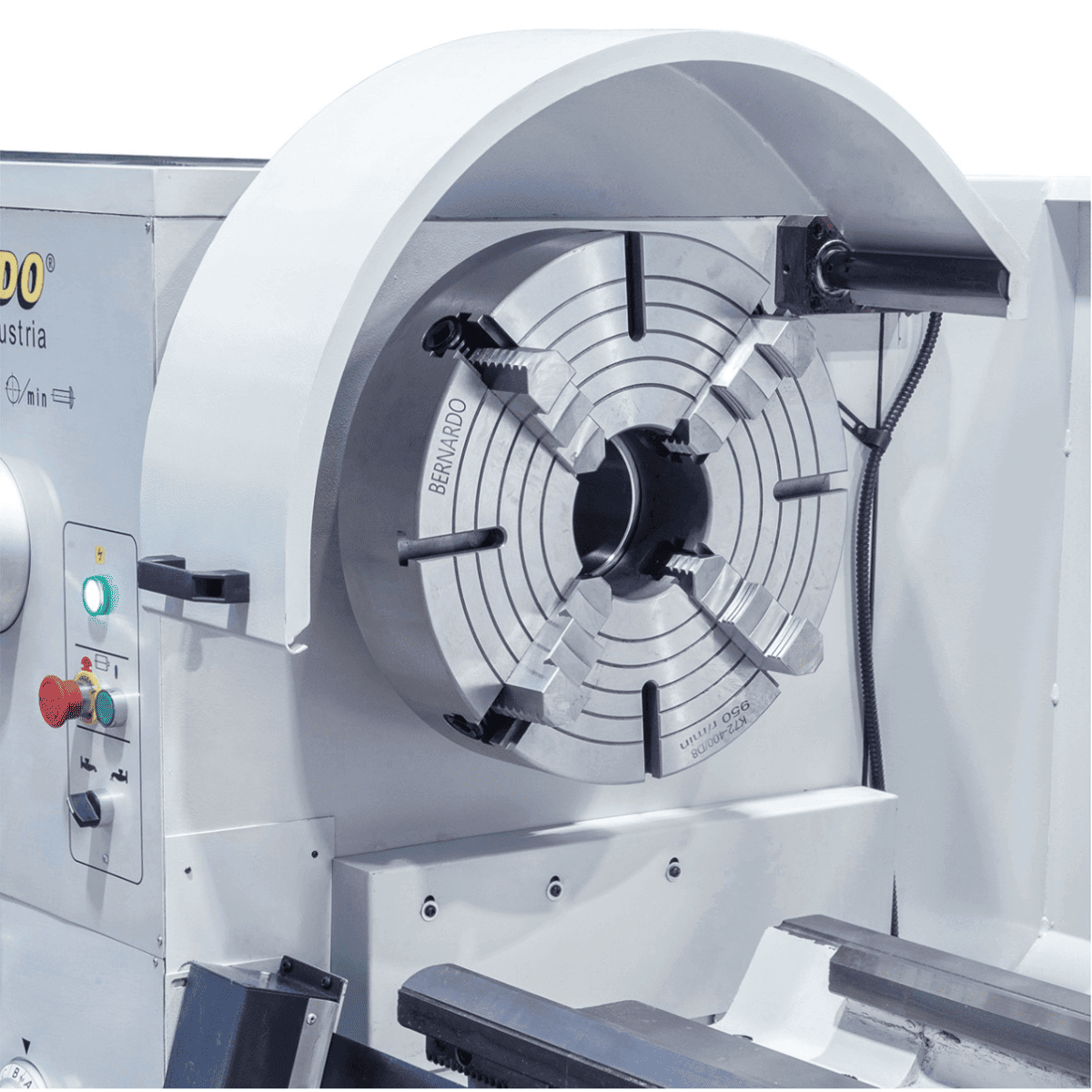

Placa frontal, Ø 630 mm

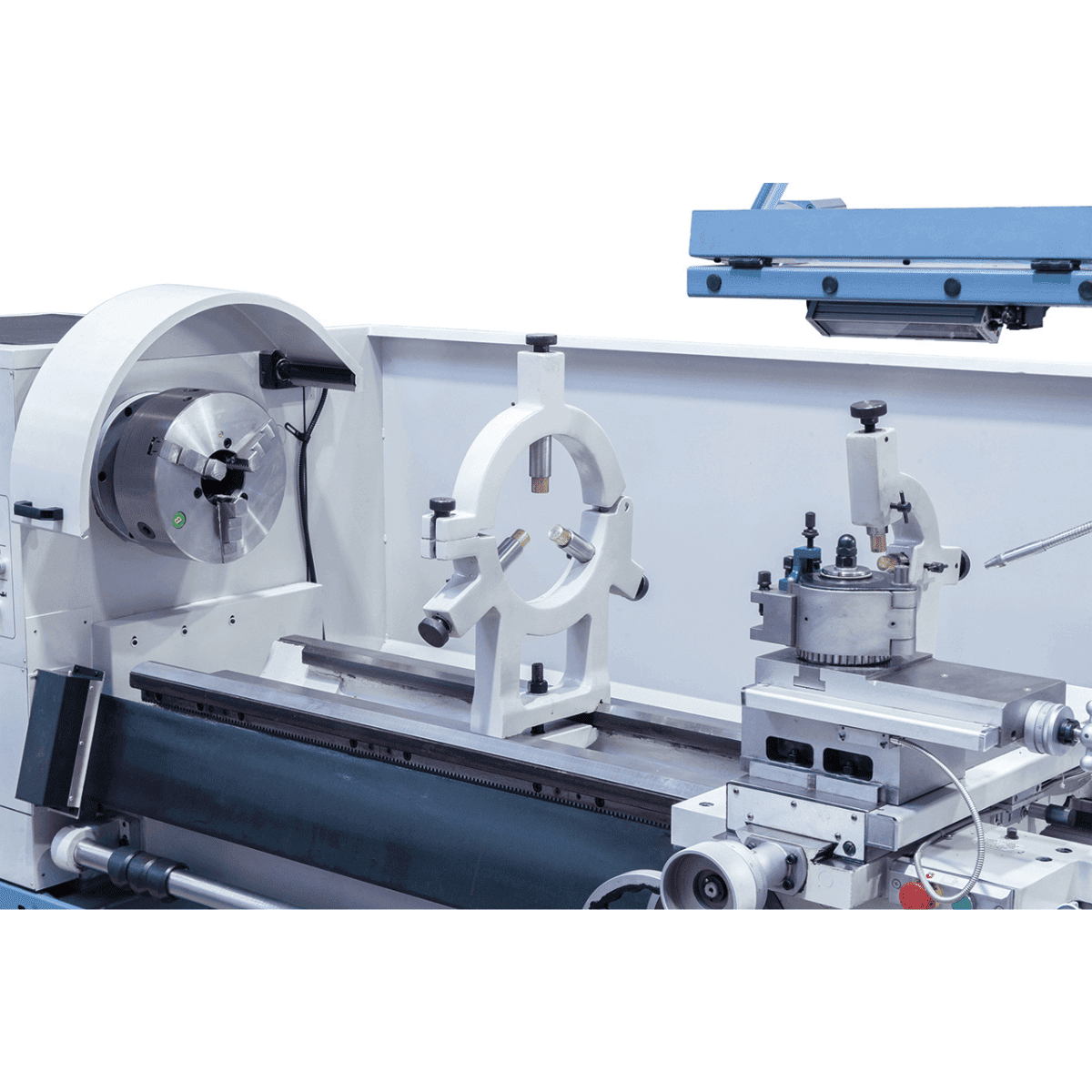

Luneta fixa (passagem máxima Ø 250 mm)
Luneta móvel (passagem máxima Ø 110 mm)

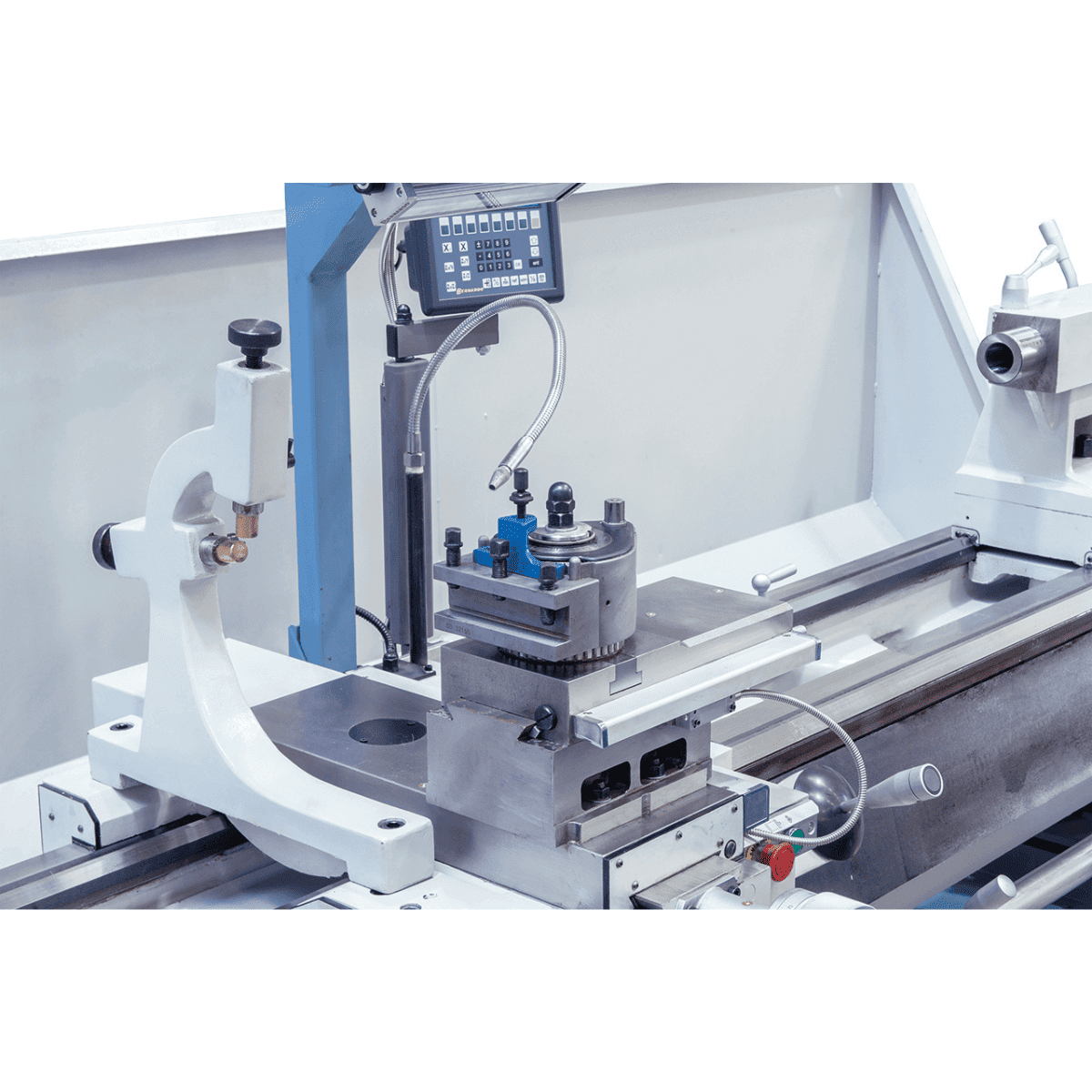

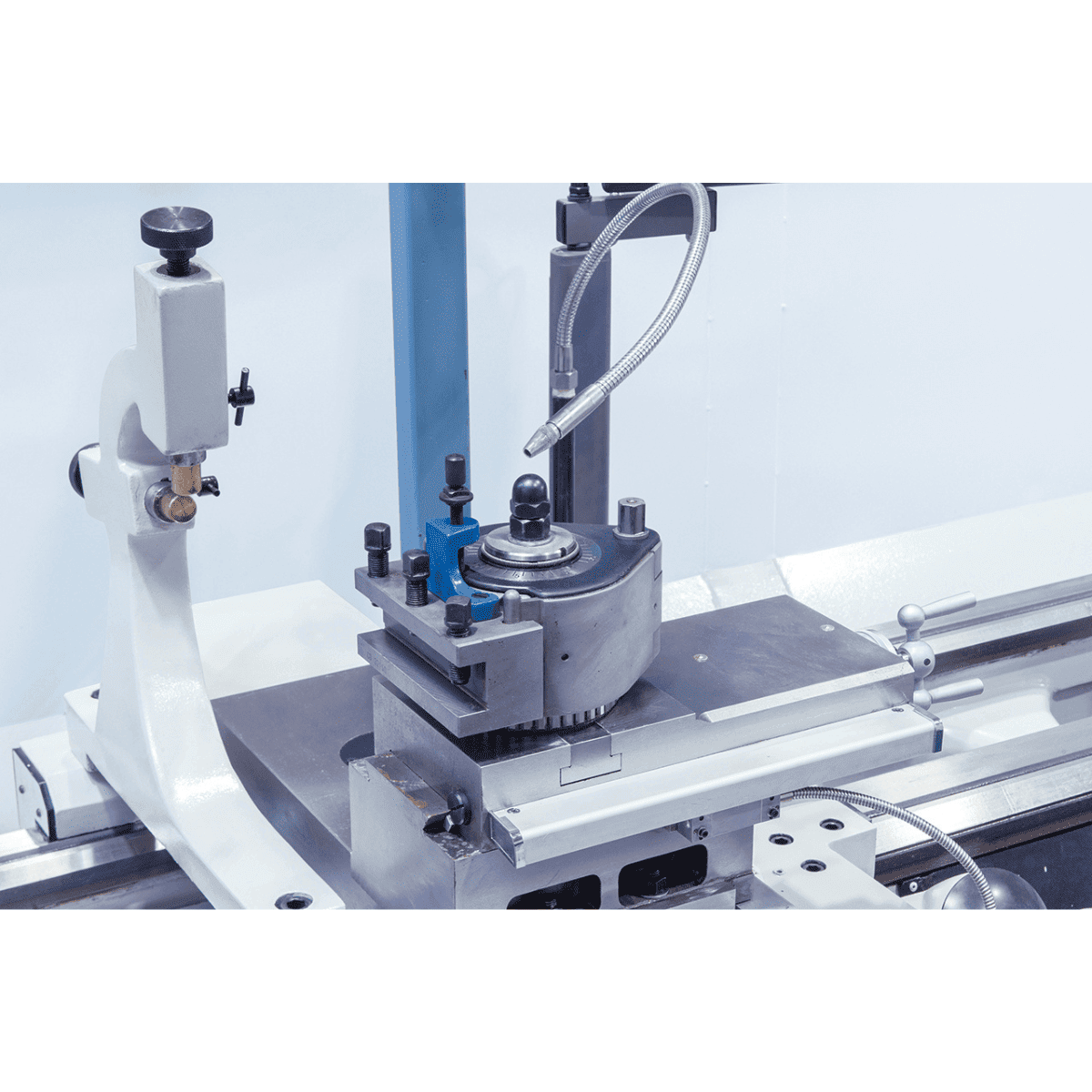

Torreta de ferramentas com 40 posições e conjunto de 4 insertos
Dispositivo de refrigeração
Luz de máquina LED

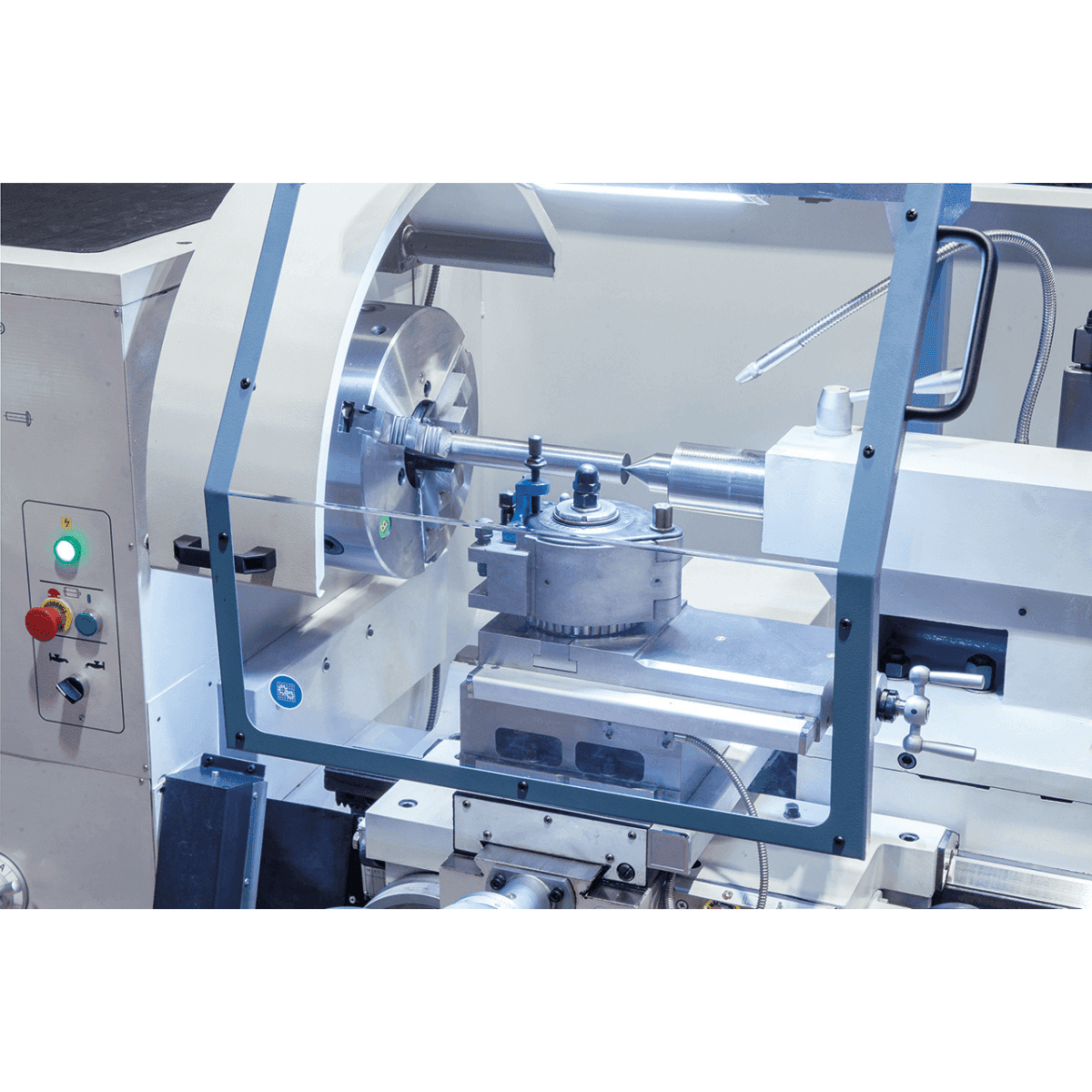

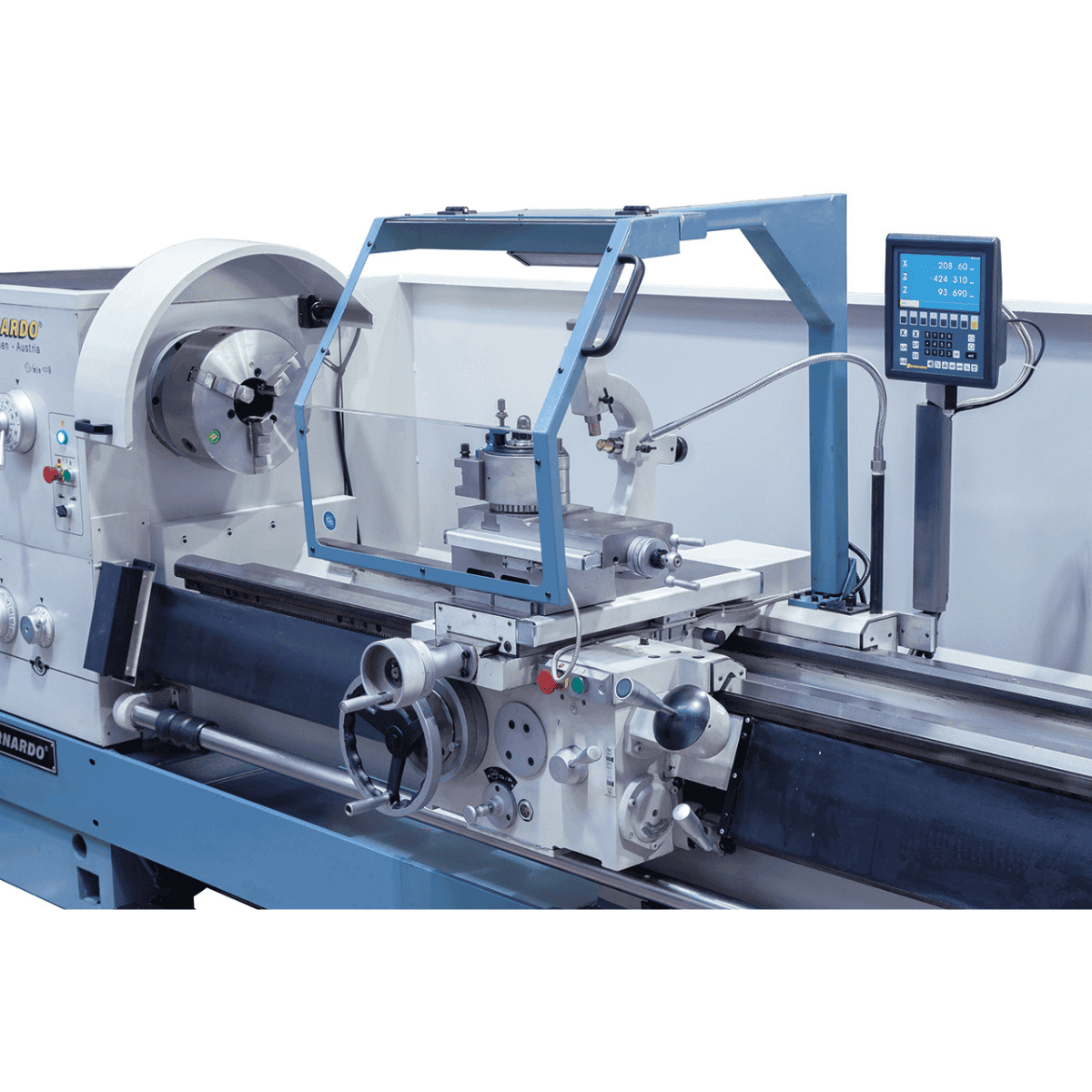

Proteção contra respingos
Embreagem de segurança
Pedal com freio CE
Motor com freio magnético CE
Avanços rápidos X/Z
Bússola Morse
1 contraponto fixo + 1 contraponto rotativo

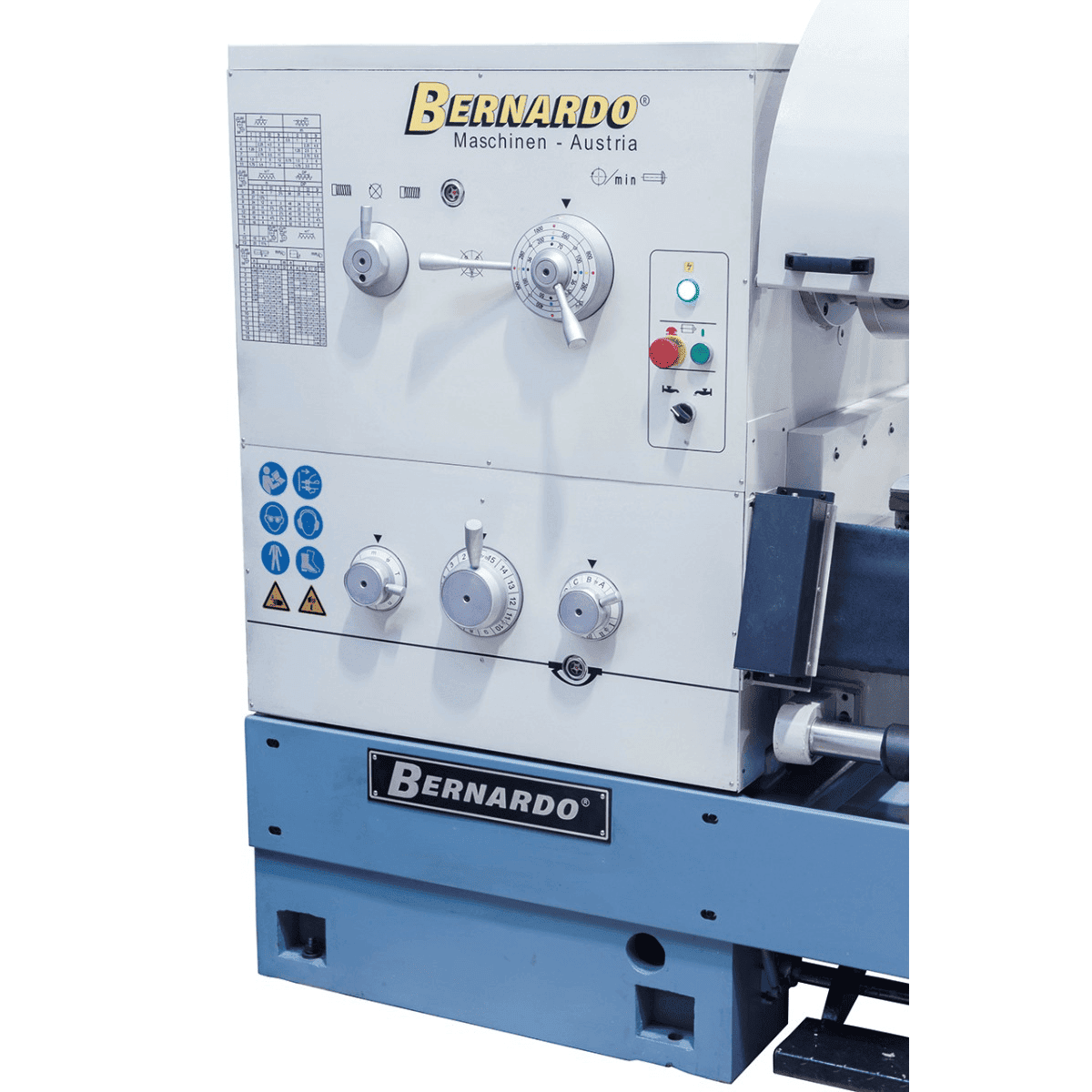

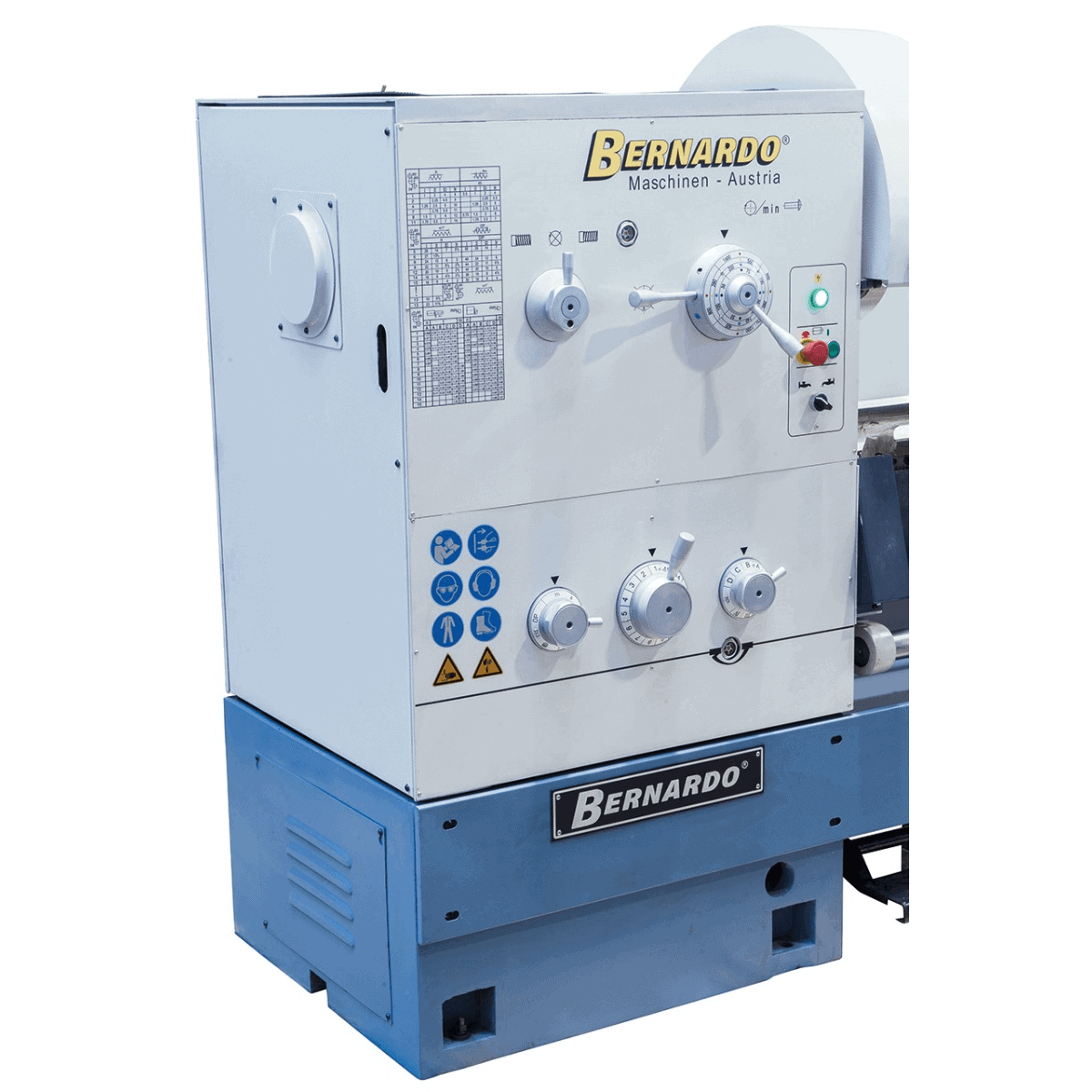

Caixa de engrenagens
Abastecimento inicial com Shell Tellus 46
Conjunto de ferramentas e acessórios

Logística

Entrega para Bernardo: 5 a 9 dias úteis (7 dias para o Sul). Peças de reposição originais disponíveis com entrega em 3 a 5 dias úteis. Suporte ao cliente em italiano disponível.

Perguntas Frequentes

A Goliath 660 × 3000 — para quais aplicações de usinagem industrial ela foi projetada?

A Goliath é a série de alta resistência da Bernardo para produção industrial: eixos de até 3000 mm de comprimento, diâmetro da mesa de 660 mm para peças de grande seção transversal e uma ampla passagem para barras de grande diâmetro. Aplicações típicas: eixos para transmissões industriais, rolos, tambores, virolas e componentes para máquinas pesadas. Não é adequado para oficinas particulares — requer uma fundação, sistema trifásico e equipamento de movimentação.

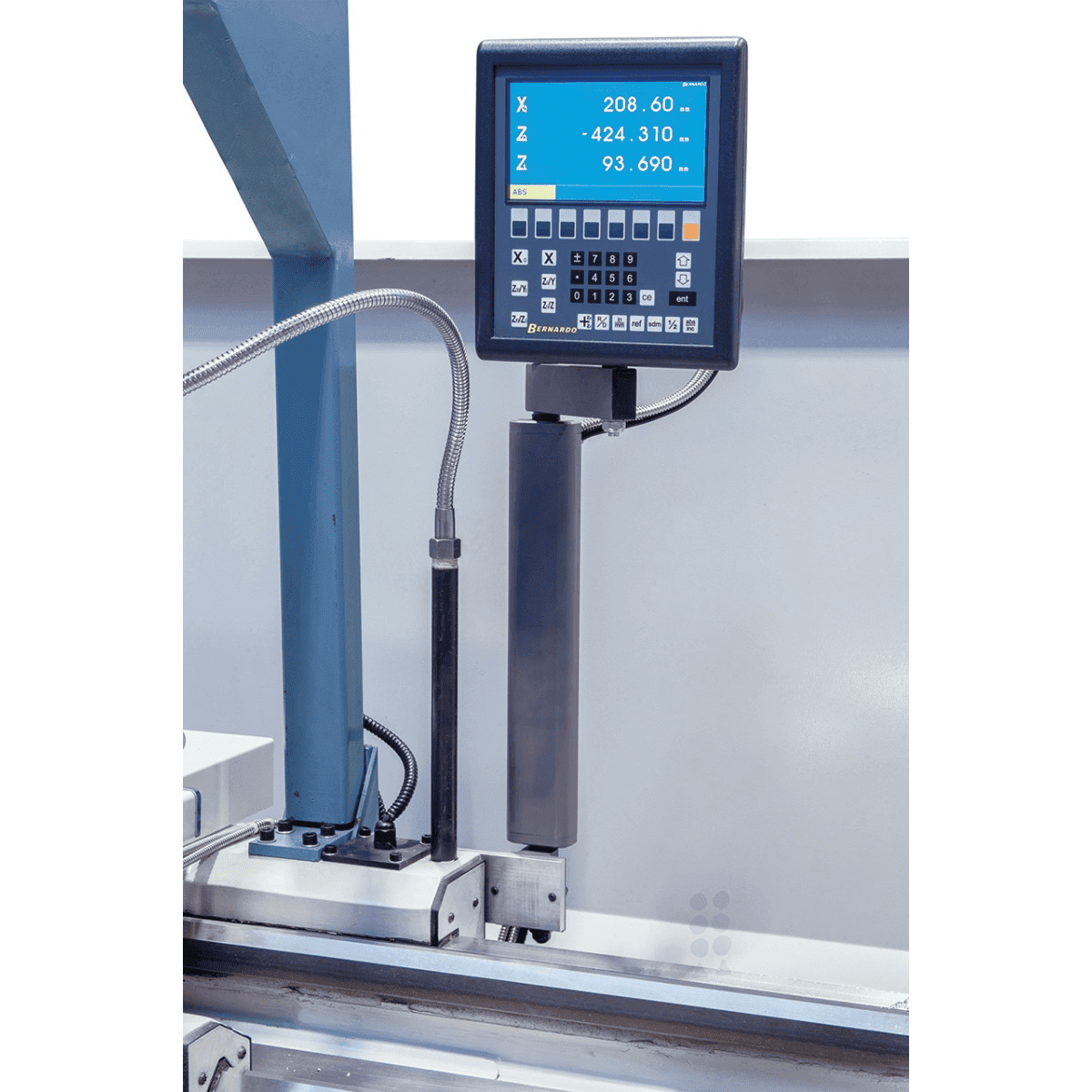

O DRO de 3 eixos ES-12 V incluído — o que ele mede e como é usado?

Ele lê simultaneamente os eixos X (transversal), Z (longitudinal) e W (superior) com resolução de 0,001 mm. No Goliath — com espaçamento entre centros de 3 metros — a leitura digital é essencial para manter as medições em longas séries, onde as escalas vernier mecânicas graduadas são praticamente ilegíveis. A função "diâmetro" calcula automaticamente o diâmetro torneado a partir da posição X.

Qual ​​fundação o Goliath 660 x 3000 requer?

O Goliath 660 x 3000 pesa mais de 5.000 kg. Requer uma fundação de concreto armado projetada por um engenheiro civil, nivelamento com parafusos de ajuste (a planicidade da base afeta diretamente a inclinação da curva) e um sistema trifásico de 400V com proteção térmica adequada. Entre em contato com a Krollit antes de fazer o pedido para obter as especificações completas de instalação.

Peças de reposição e assistência técnica disponíveis?

Peças de reposição originais disponíveis com entrega em 3 a 5 dias úteis. Suporte ao cliente em italiano disponível.
