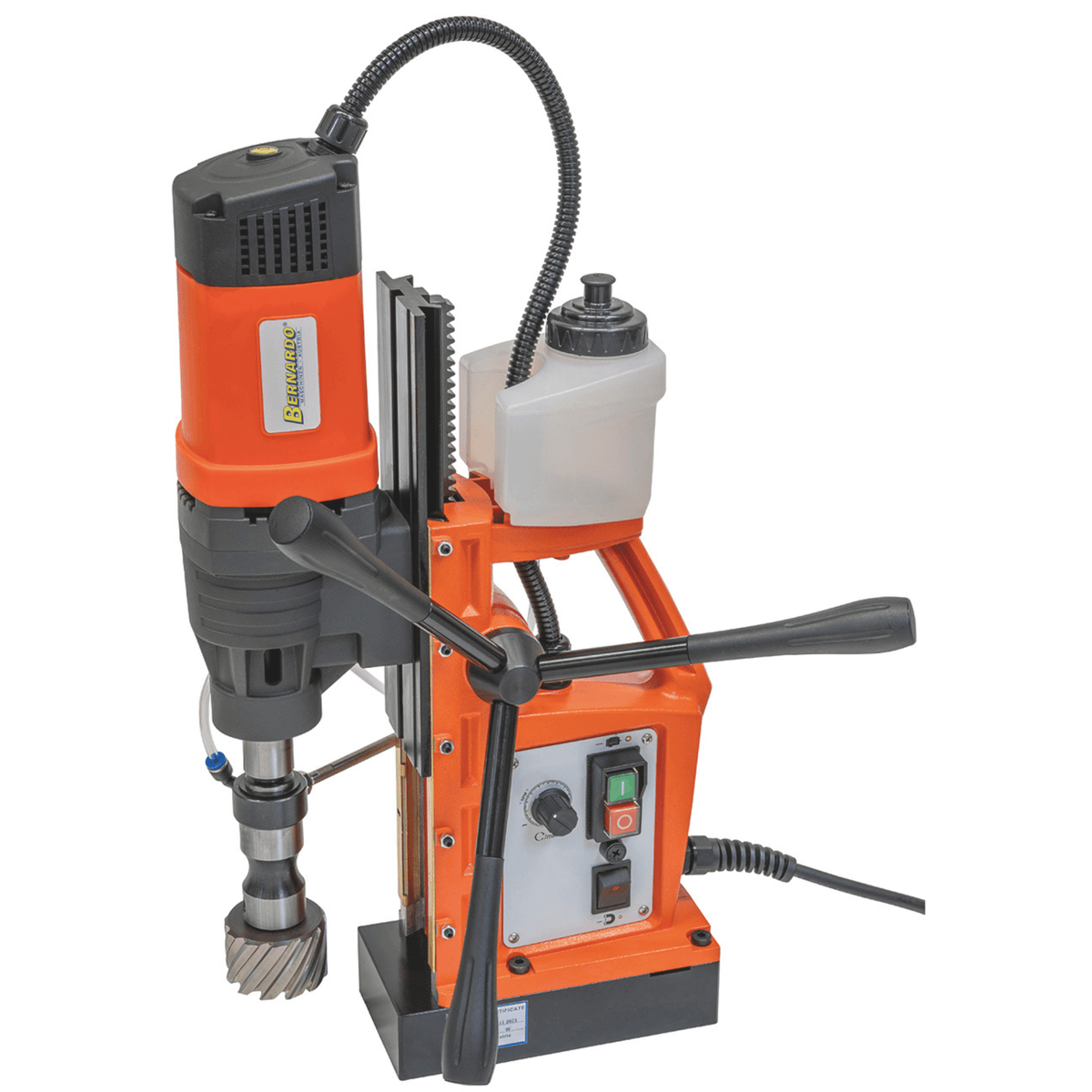

A furadeira de núcleo magnética Bernardo MD 6050 VD com velocidade variável (Variable Drive) oferece capacidade de perfuração de núcleos de até Ø 60 mm com profundidade máxima de 50 mm, capacidade de perfuração com brocas helicoidais de até Ø 23 mm, curso da cabeça de perfuração de 180 mm, regulagem contínua de velocidade de 100 a 440 rpm para se adaptar a perfuração de núcleos, faceamento, mandrilamento, acessório de eixo MT 2 com adaptador Weldon de 19 mm para ferramentas multifuncionais (brocas helicoidais, alargadores, escareadores), lubrificação interna automática com reservatório integrado, eletroímã com força de adesão de 16.000 N, motor monofásico de 1890 W e 230 V. Peso de 17 kg, dimensões da máquina 200 × 320 × 500 mm. Adequada para metalurgia, construção de máquinas, setor automotivo, obras de construção e oficinas. Fabricado na Áustria, distribuído na Itália pela Krollit como distribuidor oficial da Bernardo desde 2007.
-
Capacidade de perfuração de núcleo: Ø 60 mm × profundidade 50 mm
-
Diâmetro máximo da broca helicoidal: Ø 23 mm
-
Curso da cabeça: 180 mm
-
Velocidade do fuso: 100 – 440 rpm
-
Força de adesão magnética: 16.000 N
-
Motor: 1890 W – 230 V monofásico
-
Peso: aprox. 17 kg
Quem usa a MD 6050 VD e para quê?
A Bernardo MD 6050 VD é uma furadeira magnética portátil projetada para oficinas mecânicas, metalúrgicas e canteiros de obras. Velocidade continuamente variável de 100 a 440 rpm: o 'VD' no nome significa 'Variable Drive' (Acionamento Variável), o sistema eletrônico que permite selecionar a velocidade ideal para cada combinação ferramenta-material. Baixas velocidades (100-200 rpm) são usadas em aços duros, 300-500 rpm em aços padrão e velocidades mais altas em materiais macios. Este é um recurso útil em oficinas com uma variedade de processos e materiais. O eletroímã, com força adesiva de 16.000 N, garante fixação segura em estruturas de aço, mesmo em posições verticais ou suspensas, com cinto/corrente de segurança fornecido como padrão. O sistema automático de lubrificação interna fornece fluido refrigerante diretamente à ferramenta através do eixo, prolongando significativamente a vida útil das brocas de núcleo (consumíveis caros) e melhorando a qualidade do furo. Seu peso de 17 kg e dimensões compactas (200 × 320 × 500 mm) facilitam o transporte até o local de trabalho em uma caixa ou contêiner plástico, sem a necessidade de paleteira ou guindaste. Nas oficinas dos clientes da Krollit, a MD 6050 VD é a escolha de fabricantes de metal, oficinas automotivas, construtores de estruturas metálicas, técnicos de manutenção industrial e instaladores de campo.
Sua posição na linha Bernardo
A linha de brocas de núcleo magnéticas Bernardo é organizada por capacidade de perfuração (diâmetro e profundidade máximos) e tipo de acionamento. A gama inclui 10 modelos divididos em 3 famílias:
Família E (velocidade fixa): MD 3550 E (Ø 35 mm), MD 3850 (Ø 38 mm), MD 4055 (Ø 40 mm), MD 5050 E (Ø 50 mm). Adequadas para oficinas com operações de usinagem padrão repetitivas em materiais conhecidos.
Família VD (velocidade variável digital): MD 3550 VD (Ø 35 mm), MD 5050 VD (Ø 50 mm), MD 6050 VD (Ø 60 mm), MD 9875 VD (Ø 98 mm). Velocidade continuamente ajustável para adaptação ao material, adequada para oficinas com uma variedade de operações de usinagem.
Família M (Multifuncional/Multiengrenagens): MD 5075 com 2 engrenagens (Ø 50 mm × 75 mm de profundidade), TPC 1000 multifuncional com rosqueamento até M18.
O MD 6050 VD tem uma capacidade maior (Ø 60 mm) do que a família 5050. As velocidades mais baixas (100-440 rpm vs. 100-810 rpm) são compatíveis com o diâmetro maior: ferramentas grandes exigem velocidades mais baixas. Encaixe MT 2 (em vez de Weldon no 5050) para ferramentas mais robustas.
Logística e Suporte Krollit
O envio para Bernardo leva de 5 a 9 dias úteis (7 dias para o Sul). Pesando 17 kg, é enviado em uma caixa/contêiner de plástico e pode ser facilmente manuseado por uma pessoa, mesmo em canteiros de obras. Brocas Weldon Bernardo de 19 mm originais, mandris, adaptadores e acessórios de reposição disponíveis em estoque com envio em 3 a 5 dias úteis. Suporte ao cliente em italiano disponível.
Para quem é a MD 6050 VD?
| Perfil |
Compatibilidade |
Padrão |
| Hobbista entusiasta |
Adequado |
Para uso avançado em materiais variáveis. A versão VD custa mais do que a versão E, mas suporta mais tipos de usinagem.
| Para uso avançado em materiais variáveis. A versão VD custa mais do que a versão E, mas suporta mais tipos de usinagem.
| Para uso avançado em materiais variáveis. A versão VD custa mais do que a versão E, mas suporta mais tipos de usinagem. |
| Oficina com uma variedade de materiais
| Recomendado |
A velocidade variável de 100 a 440 rpm permite encontrar a velocidade ideal para cada material (aço macio, aço temperado, alumínio, ligas especiais).
|
| Manutenção/instalação industrial
| Recomendado |
Adequado para ambientes onde o material da peça de trabalho muda frequentemente. O ajuste fino da velocidade prolonga significativamente a vida útil das brocas de núcleo.
|
Não adequado para: Perfuração de núcleo com profundidade superior a 50 mm (a MD 5075 com profundidade de 75 mm ou a MD 9875 VD com profundidade de 75 mm são as opções adequadas); operações de rosqueamento (a multifuncional TPC 1000 é a opção adequada); Estruturas não magnéticas (alumínio, aço inoxidável não magnético): o eletroímã não gruda; Uso industrial contínuo em alta velocidade (as brocas de núcleo magnético são projetadas para uso intermitente).
Capacidade de trabalho
| Especificações |
Valor |
| Diâmetro máximo de perfuração |
Ø 60 mm |
| Profundidade máxima de perfuração |
50 mm |
| Diâmetro máximo da broca helicoidal |
Ø 23 mm |
| Curso da cabeça de perfuração |
180 mm |
Velocidade da ferramenta e ferramenta Suporte
| Especificações |
Valor |
| Velocidade do Eixo |
100 – 440 rpm |
| Suporte do Eixo |
MT 2 |
| Suporte Weldon |
19 mm |
| Distância Weldon - Base |
125 mm |
| Eixo - Base |
220 mm |
Magnético base
| Especificar |
Valor |
| Força de adesão magnética |
N16.000 |

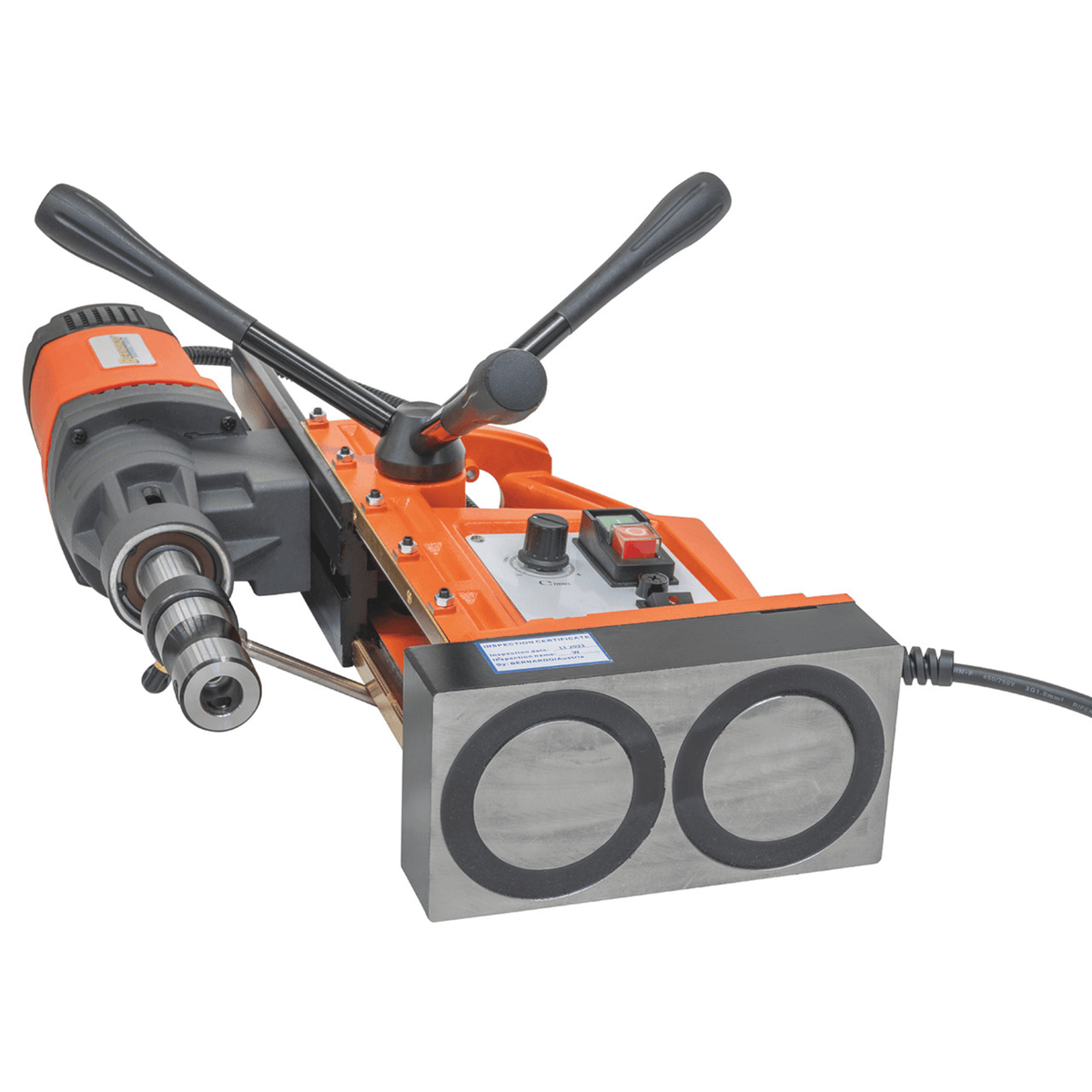

| Dimensões da base magnética |
202 × 105 × 45 mm |
Potência do motor
| Especificar |
Valor |
| Potência do motor |
1890 W |
| Tensão |
230V |
| Potência |
Monofásico |
Dimensões e peso
| Especificar |
Valor |
| Dimensões da máquina (C × L × A) |
200 × 320 × 500 mm |
| Peso |
aprox. 17 kg |
Conformidade
| Especificação |
Valor |
| Marcação |
CE |

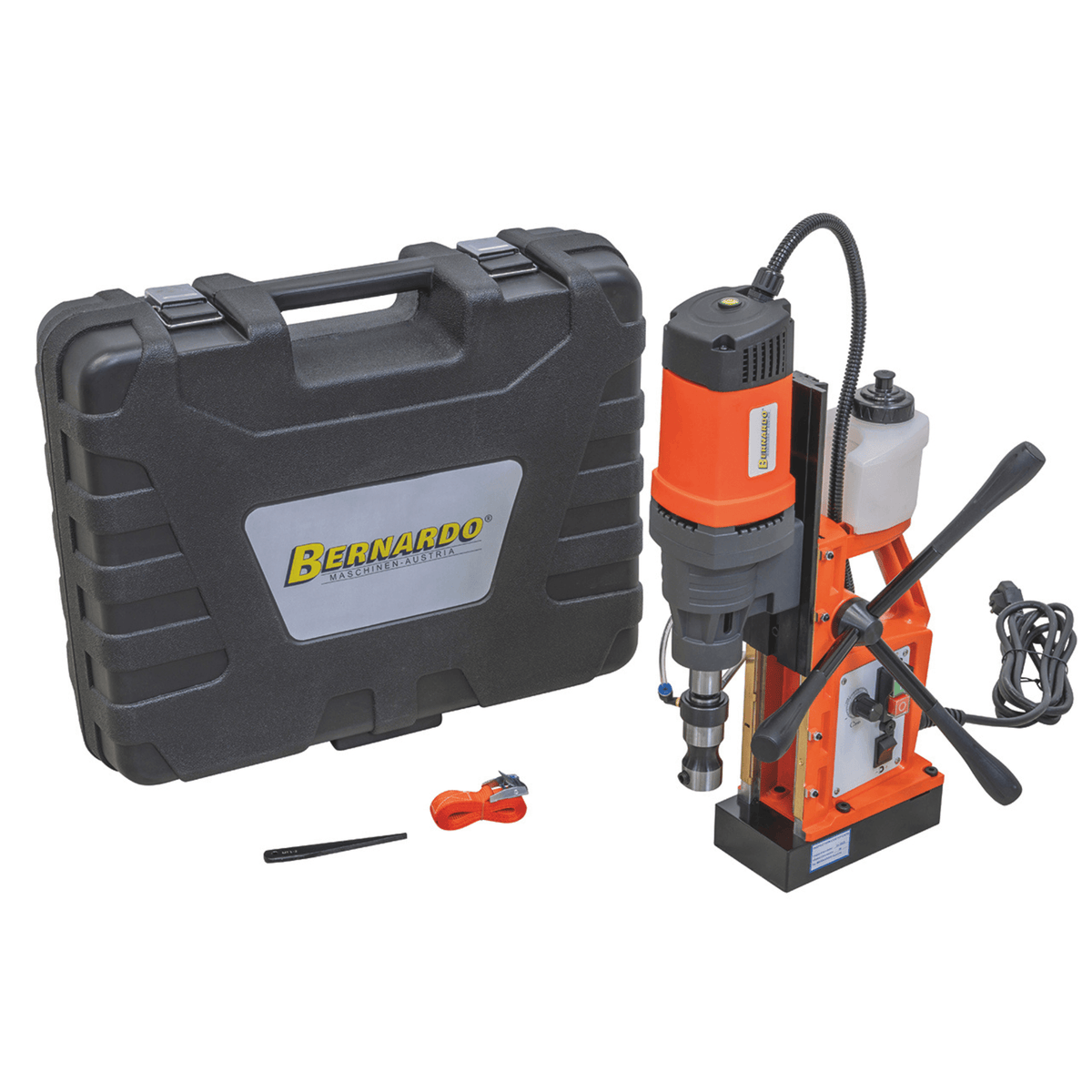

Equipamento Padrão
- Furadeira Magnética Bernardo MD 6050 VD
- Maleta de transporte plástica
- Tanque de refrigeração
- Adaptador MT 2 / Weldon 19 mm com refrigeração interna
- Nível de bolha
- Cinto/corrente de segurança para uso vertical e suspenso
- Manual do usuário em italiano
- Ferramenta de serviço Conjunto
Perguntas Frequentes
Em quais materiais o eletroímã MD 6050 VD funciona?
Apenas em materiais ferrosos magnéticos: aço estrutural, ferro, aço carbono. Não funciona em alumínio, aço inoxidável não magnético ou materiais não ferrosos.
O eletroímã cria o campo magnético que fixa a máquina à estrutura: sem material ferroso, a fixação é impossível. Para trabalhar com alumínio ou aço inoxidável não magnético, são necessárias furadeiras de bancada fixas ou sistemas de fixação mecânica dedicados. Para a maioria das estruturas metálicas padrão (carpintaria, estruturas, perfis), o eletroímã é o sistema de fixação mais rápido e confiável.
Posso usar a furadeira de núcleo na posição vertical ou acima da cabeça?
Sim, com o cinto/corrente de segurança incluído.
A força magnética de 16.000 N foi projetada para manter a ferramenta em qualquer posição, mas a segurança sempre exige uma restrição mecânica adicional.
O eletroímã mantém a ferramenta no lugar mesmo em caso de uma queda momentânea de energia, pelos poucos segundos necessários para evitar sua queda. No entanto, em caso de uma queda de energia prolongada (cabo rompido, apagão), o cinto/corrente de segurança é o único sistema confiável. Os procedimentos de segurança padrão SEMPRE incluem uma restrição mecânica além do eletroímã, independentemente da força de adesão nominal.
Como funciona o sistema automático de lubrificação interna?
O fluido refrigerante (emulsão óleo-água ou óleo específico para usinagem de metais) vem de um reservatório integrado e é fornecido diretamente ao centro da ferramenta por meio de um canal interno. Ele opera em qualquer posição (mesmo acima da cabeça) por gravidade ou pressão.
O resfriamento interno prolonga significativamente a vida útil das brocas de núcleo (consumíveis caros) reduzindo o atrito e dissipando o calor. Sem refrigeração, as brocas duram de 30 a 50 furos; com refrigeração, de 100 a 200 furos. O fluido de corte não está incluído; pode ser adquirido em fornecedores industriais padrão.
A haste Weldon de 19 mm é um padrão universal?
Sim. A haste Weldon de 19 mm é o padrão internacional para brocas de núcleo: a maioria das furadeiras comerciais (Karnasch, Magbohrer, Rotabroach, BDS, etc.) utiliza essa haste. Todas as fresas possuem um pino Weldon de 19 mm para fixação rápida por meio de um parafuso de pressão lateral.
Para oficinas com fresas de outras marcas ou padrões, podem ser utilizados adaptadores. Para investimentos futuros, a haste Weldon de 19 mm é a opção mais popular e com a maior oferta de mercado. As brocas originais Bernardo possuem haste Weldon de 19 mm e estão disponíveis em estoque com envio em 3 a 5 dias úteis.
Qual o consumo do motor em uso intermitente?
O motor de 1890 W consome tipicamente de 1,9 a 2,1 kWh por hora efetiva. Em uso artesanal intermitente (1 a 2 minutos por furo, com pausas entre os furos), o consumo médio é de 0,3 a 0,5 kWh/hora.
O motor funciona apenas durante a perfuração do furo; ele é desligado entre os furos. Para oficinas com custos de eletricidade significativos, o consumo é insignificante. A furadeira de núcleo é uma máquina eletricamente eficiente: a potência nominal é utilizada apenas durante os minutos de processamento efetivo. Para uso contínuo e intensivo, recomenda-se um medidor industrial padrão.
