Bernardo Rebarbadora plana BSG 2040 PLC

Retificadora Plana Bernardo BSG 2040 PLC

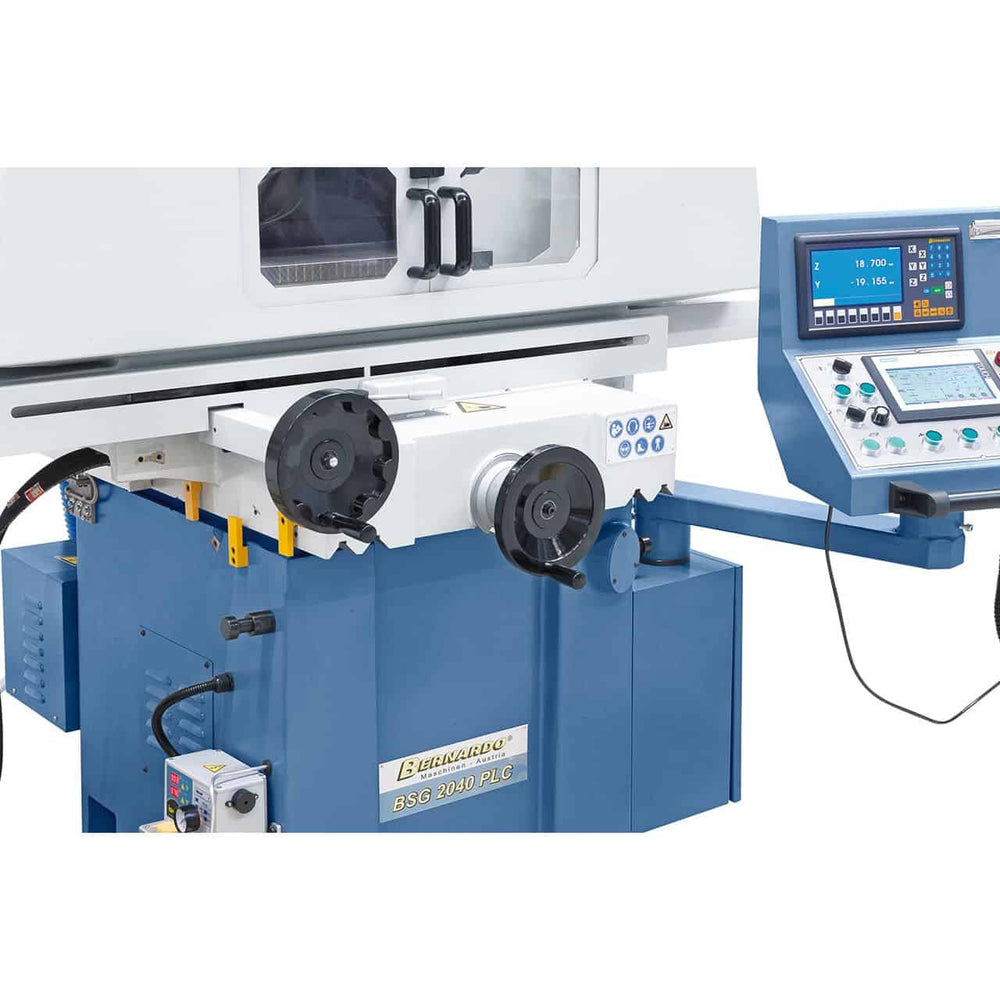

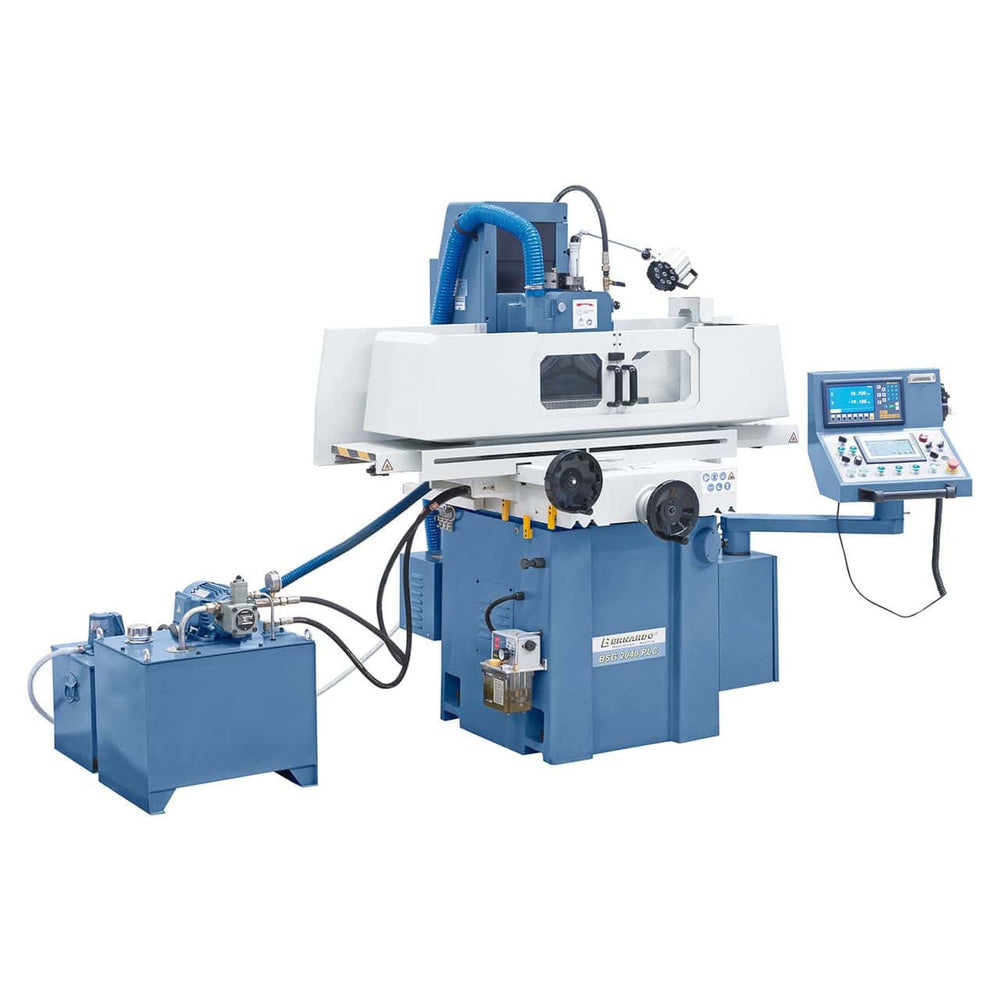

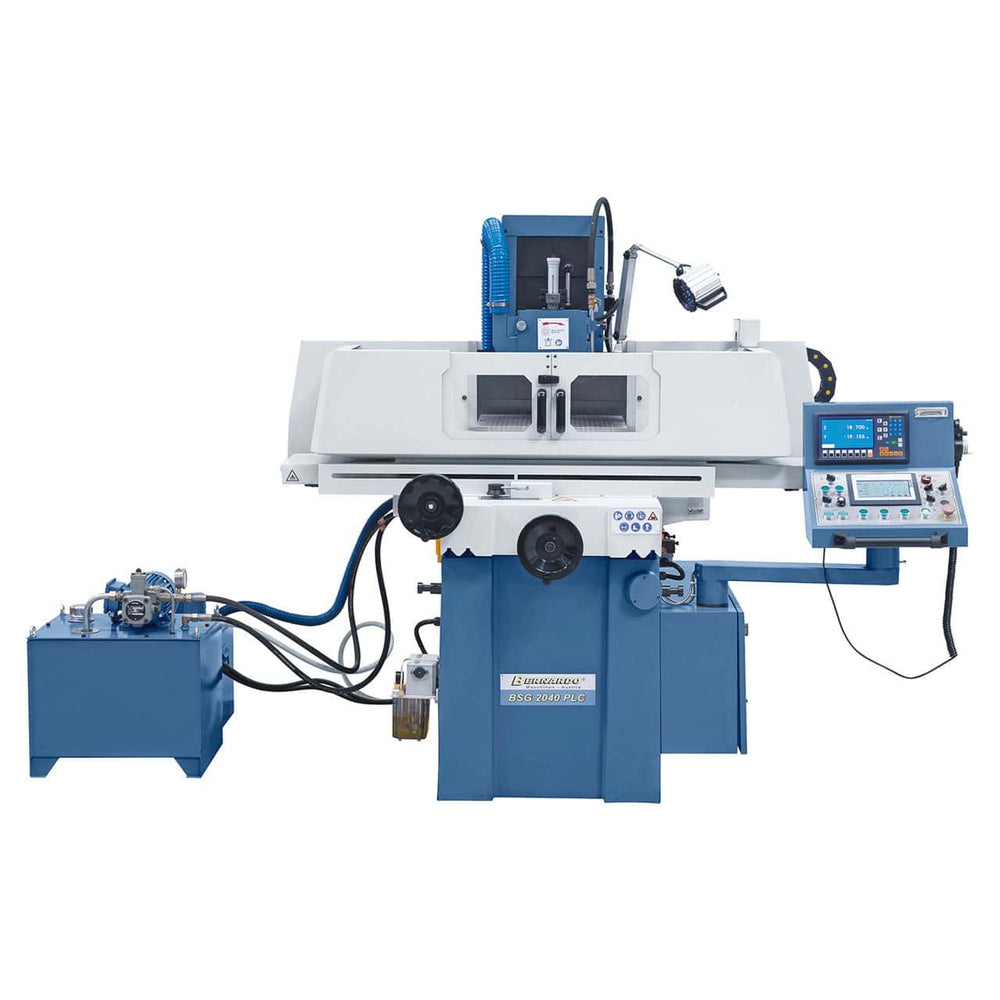

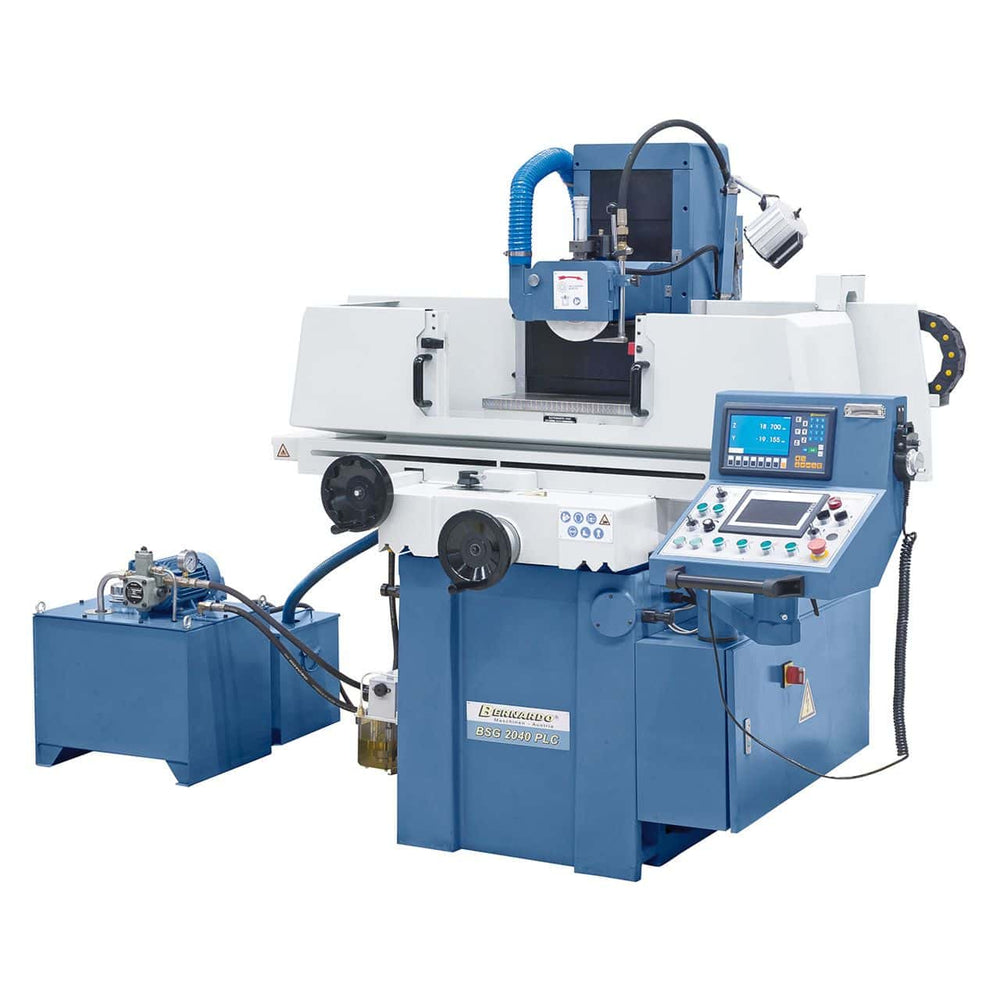

A Bernardo BSG 2040 PLC é uma retificadora plana profissional (retificadora de superfície) equipada com um controlador PLC Siemens com tela sensível ao toque, que permite a programação intuitiva de ciclos de retificação simples e repetíveis. O sistema hidráulico avançado com unidade separada e trocador de calor garante movimentos suaves da mesa mesmo sob cargas pesadas, reduzindo a vibração e a distorção térmica. A mesa de 200 x 500 mm, com curso longitudinal de até 560 mm e curso transversal de até 240 mm, permite a usinagem de peças com peso de até 180 kg com placa magnética. O avanço vertical é servoassistido e digital, com resoluções de até 0,005 mm. Inclui visor digital de 2 eixos, placa magnética de 200 x 460 mm, rebolo de Ø 200 mm e sistema centralizado de refrigeração e lubrificação. Uma máquina robusta (1640 kg) que combina automação e precisão, ideal para oficinas mecânicas e departamentos de produção.

---

Principais Características:
Retificadora de superfície com controle PLC Siemens e tela sensível ao toque
Mesa de 200 x 500 mm, curso longitudinal de 560 mm, curso transversal de 240 mm
Capacidade de trabalho de até 180 kg com placa magnética
Avanço vertical servoassistido automático (0,005 – 0,05 mm)
Placa eletromagnética de 200 x 460 mm incluída
Rebolo de Ø 200 mm, velocidade de 2850 rpm

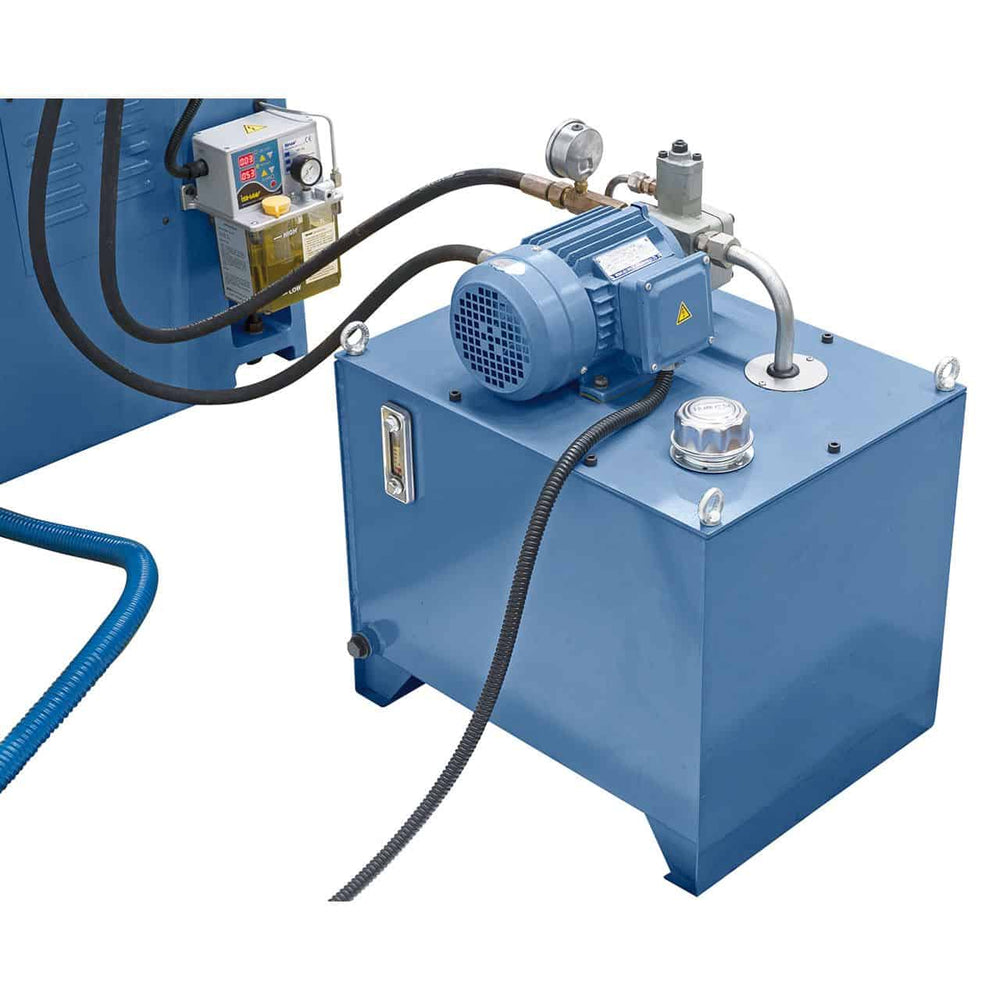

Sistema hidráulico com unidade separada e trocador de calor
Construção em ferro fundido de qualidade profissional para estabilidade e precisão

---

Especificações técnicas

Especificar	Valor
Marca	Bernardo
Modelo	PLC BSG 2040
Dimensões da mesa	200 x 500 mm
Nº / largura das ranhuras em T	1 / 14 mm
Placa magnética	200 x 460 mm
Curso longitudinal máximo	560 mm
Curso transversal máximo	240 mm
Distância máxima do eixo à mesa	450 mm
Máx. Peso da peça (com placa)	180 kg
Rebolo	Ø 200 x 20 x 31,75 mm
Velocidade da mesa hidráulica	7 – 25 m/min
Avanço transversal automático	0,5 – 8 mm/curso
Avanço transversal rápido	990 mm/min
Avanço vertical automático	0,005 – 0,05 mm
Avanço rápido vertical	480 mm/min
Potência do motor do rebolo	2,2 kW
Velocidade do fuso	2850 rpm
Potência da bomba hidráulica	0,75 kW
Potência do avanço vertical	0,5 kW
Dimensões da máquina (L x P x A)	2160 x 1650 x 1840 mm
Peso	aprox. 1640 kg

---

Equipamento Padrão

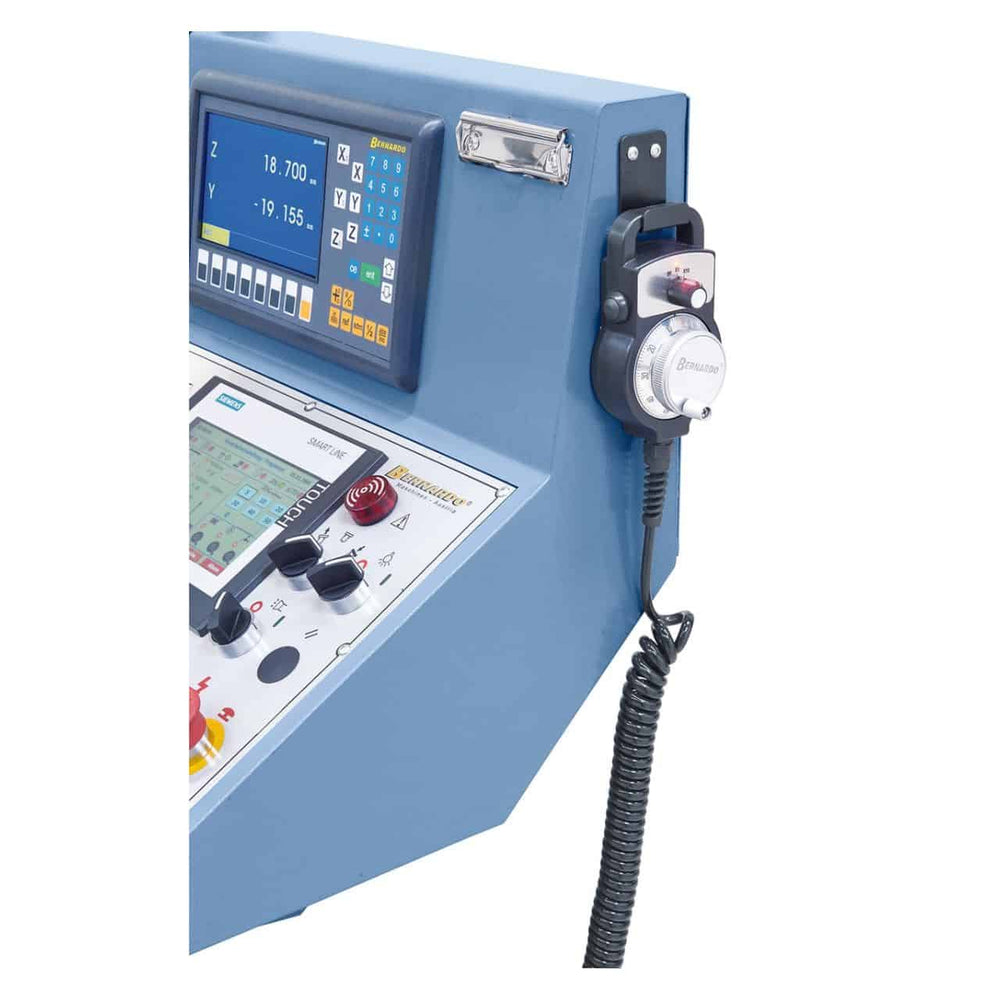

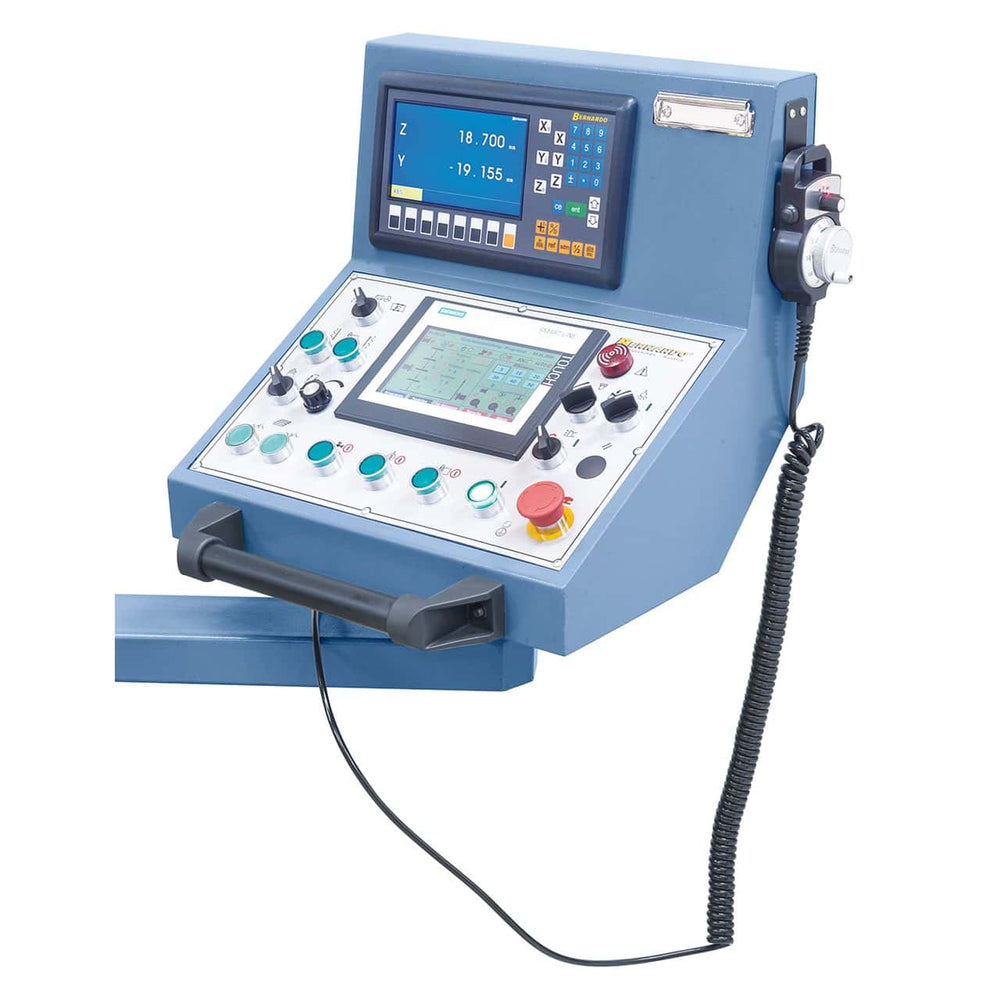

Leitor Digital de 2 Eixos ES-12 H com LCD

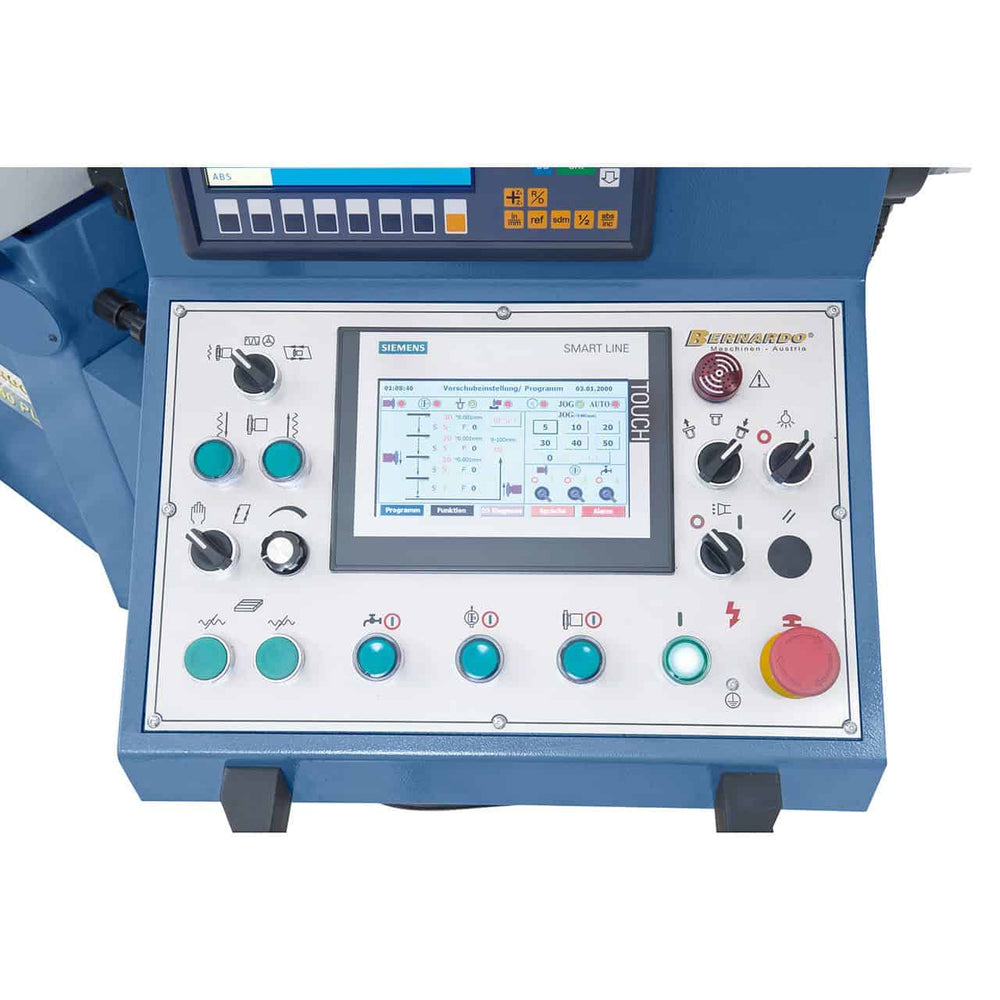

Painel Siemens SMART-panel IE V3 com tela sensível ao toque
Volante Eletrônico
Placa de Retificação Eletromagnética 200 x 460 mm

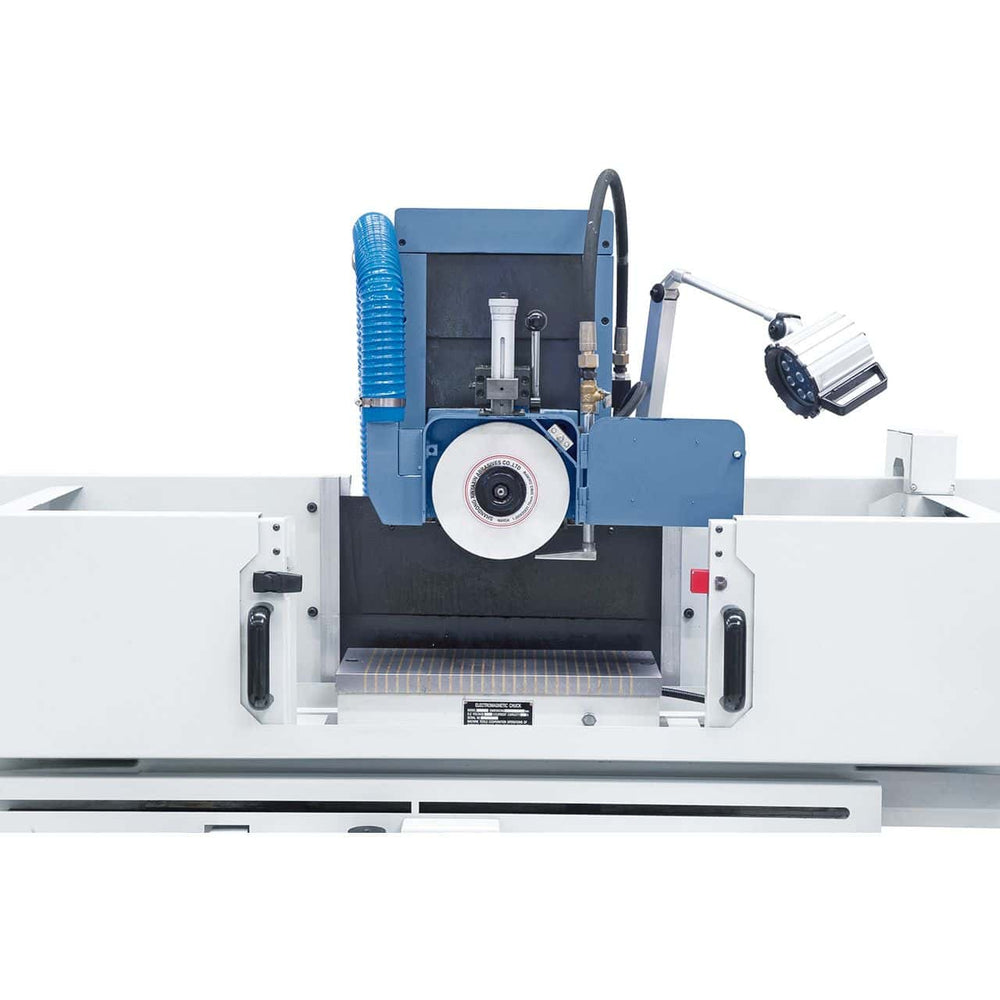

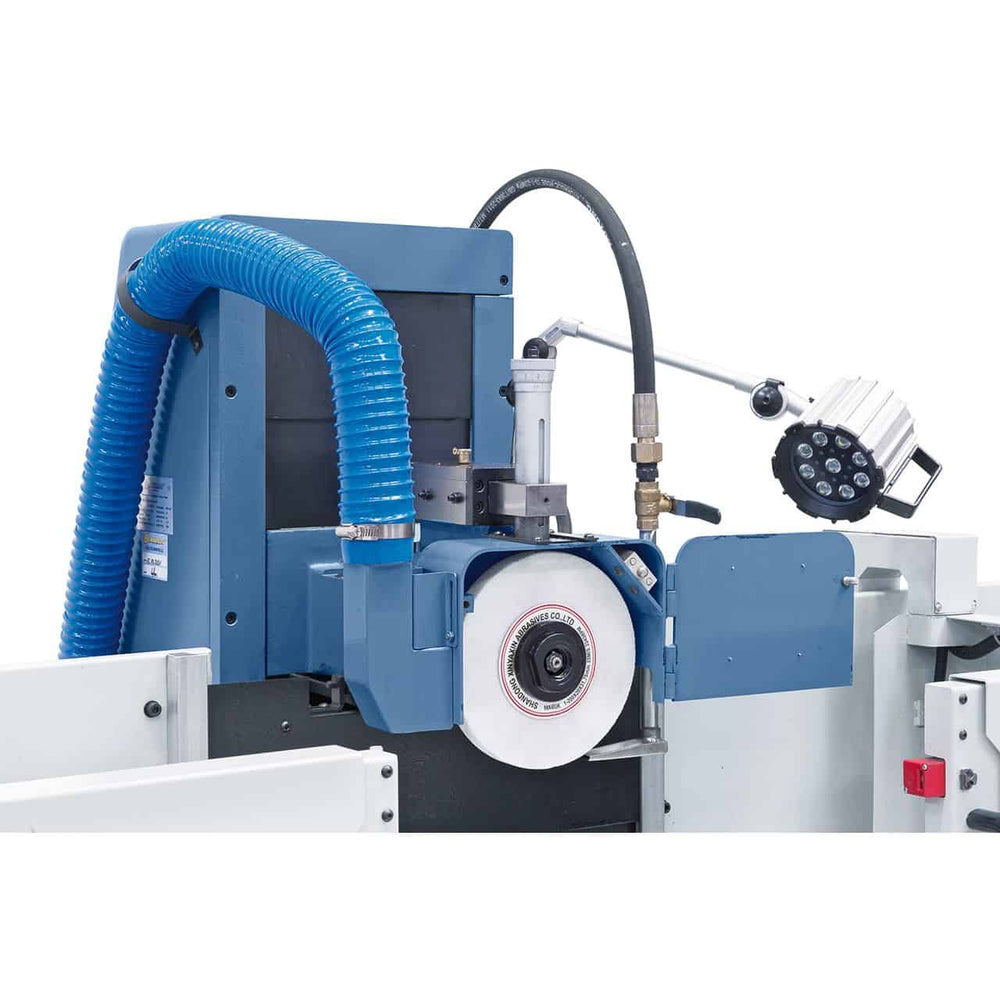

Rebolo de Ø 200 mm com Flange
Sistema de Refrigeração

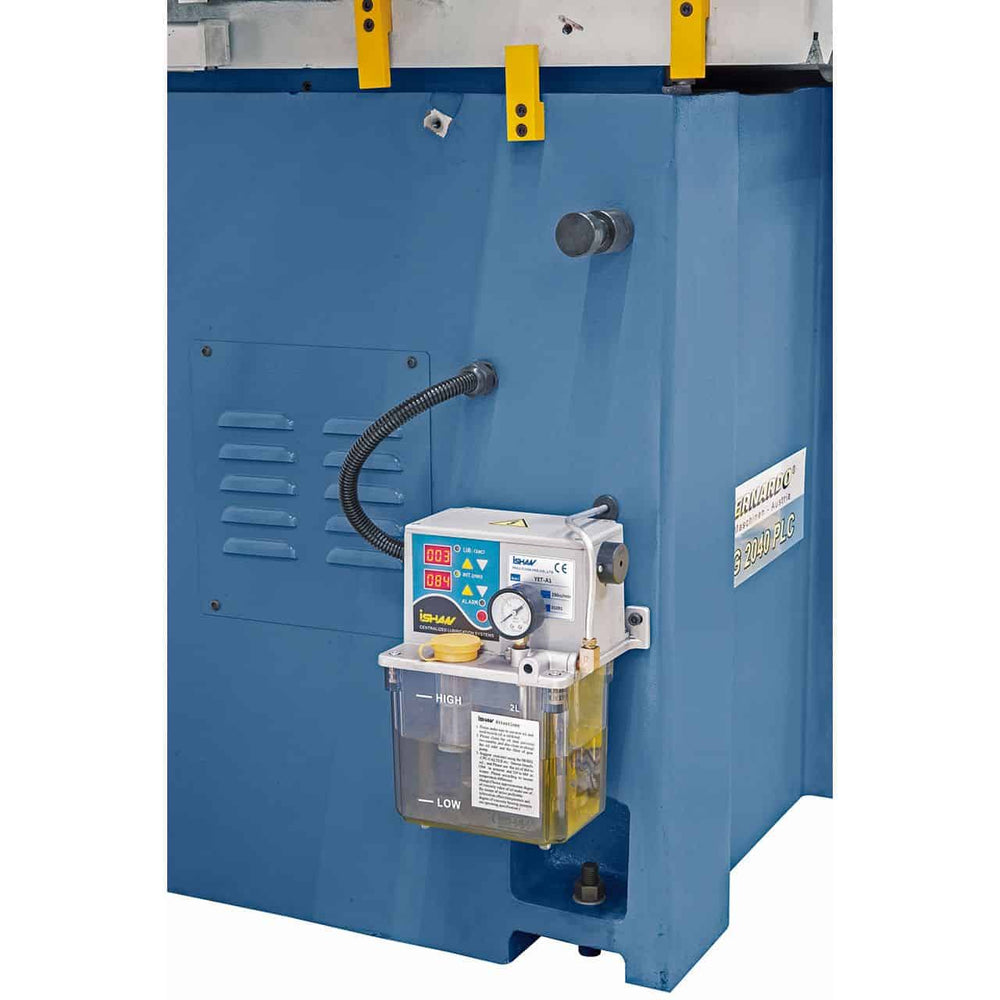

Sistema de Lubrificação Centralizada

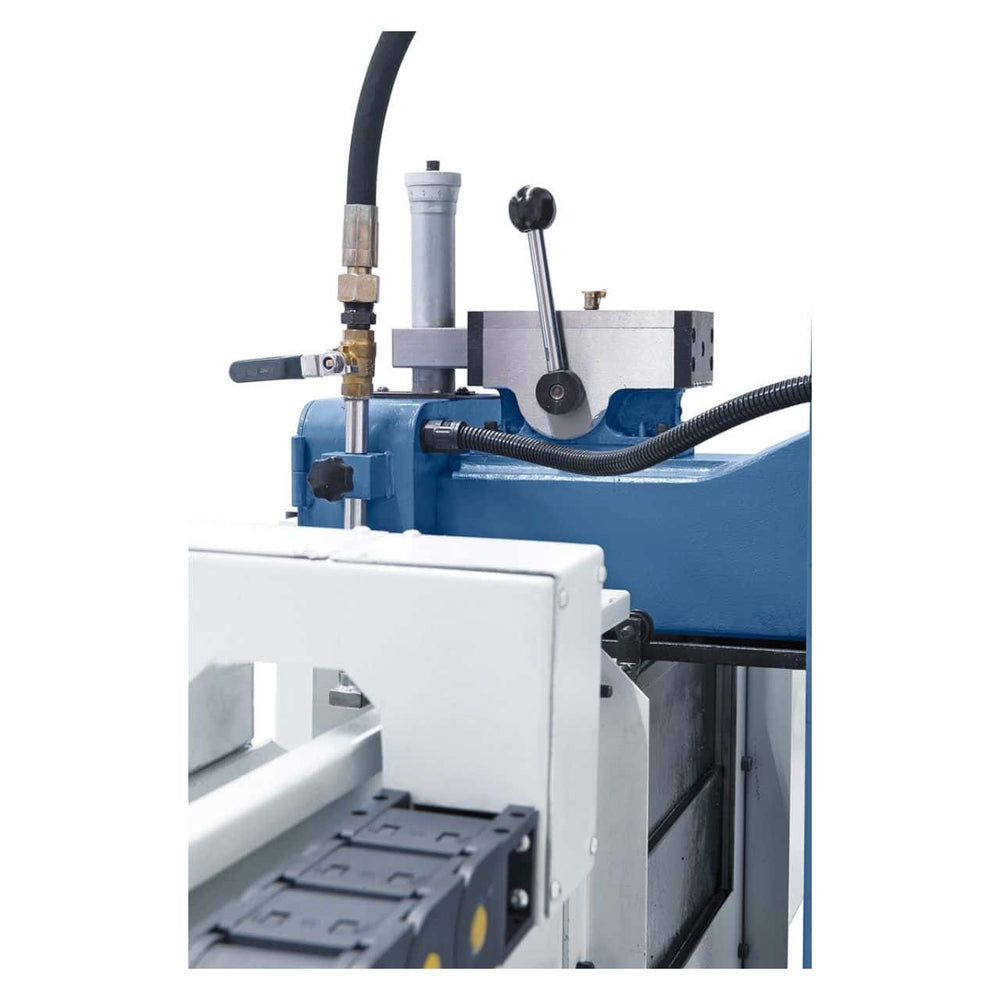

Ponta de Dressagem Diamantada
Suporte e Eixo de Balanceamento
Retificadora Paralela
Pés da Máquina
Luz de Trabalho LED
Capas de Proteção
Dispositivo Desmagnetizante
Conjunto de Ferramentas

Logística

Entrega para Bernardo: 5 a 9 dias úteis (7 dias para o Sul). Peças de reposição originais disponíveis com envio em 3 a 5 dias úteis. Suporte ao cliente em italiano disponível.

Perguntas Frequentes

Qual ​​a precisão de retificação que pode ser alcançada com a Retificadora Plana Bernardo BSG 2?

Em condições ideais, as retificadoras planas Bernardo atingem tolerâncias dimensionais de IT5–IT6 e rugosidade de Ra 0,4–0,8 µm. A precisão real depende da condição do rebolo (recondicionamento periódico), do material da peça, do fluido de corte e da experiência do operador.

O que significa o sufixo "PLC" no modelo da Retificadora Plana Bernardo BSG 2?

O sufixo PLC indica que a retificadora está equipada com um sistema de controle PLC programável — ele permite que os ciclos de retificação automática (número de passes, profundidade por passe, taxa de avanço) sejam definidos sem intervenção manual durante o ciclo. Comparado à versão manual, reduz os tempos de ciclo e produz resultados mais repetíveis em lotes de peças idênticas.

Qual ​​rebolo devo usar para aço, ferro fundido e alumínio?

Aço: rebolo de coríndon (Al₂O₃) A46K–A60K. Ferro fundido: rebolo de carboneto de silício (SiC) C46K–C60K. Alumínio: rebolo de carboneto de silício C46J–C60J com lubrificação abundante. Não misture materiais diferentes na mesma rebolo — resíduos metálicos contaminarão a superfície retificada.

A retificadora plana Bernardo BSG 2 requer refrigeração integrada?

As retificadoras planas BSG e FSM são equipadas com um sistema de refrigeração integrado — essencial para retificação de precisão em aço temperado, evitando queimaduras superficiais que alteram a estrutura do material. Sempre utilize o fluido de corte apropriado para o material que está sendo trabalhado.

Peças de reposição e rebolos estão disponíveis?

Peças de reposição genuínas disponíveis com entrega em 3 a 5 dias úteis. Suporte ao cliente em italiano disponível.
