Bernardo Rebarbadora plana BSG 4080 PLC

Retificadora Plana Bernardo BSG 4080 PLC

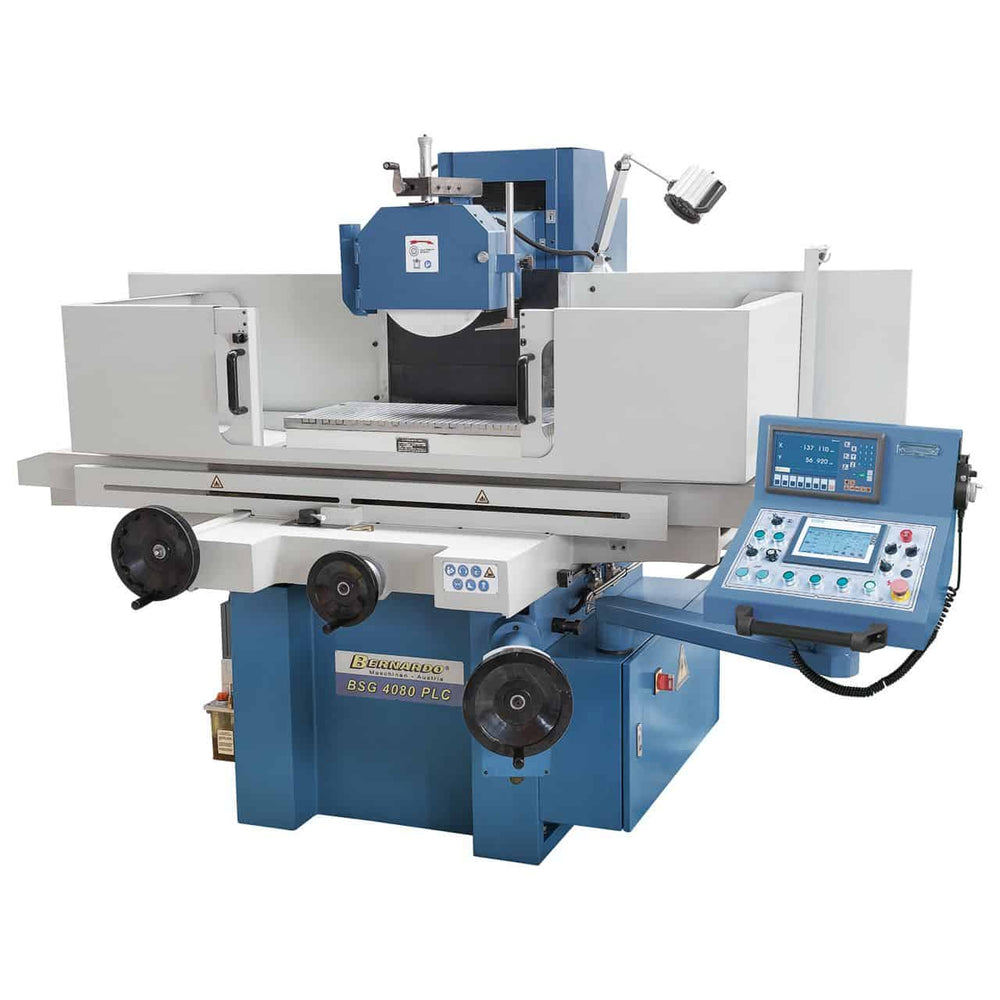

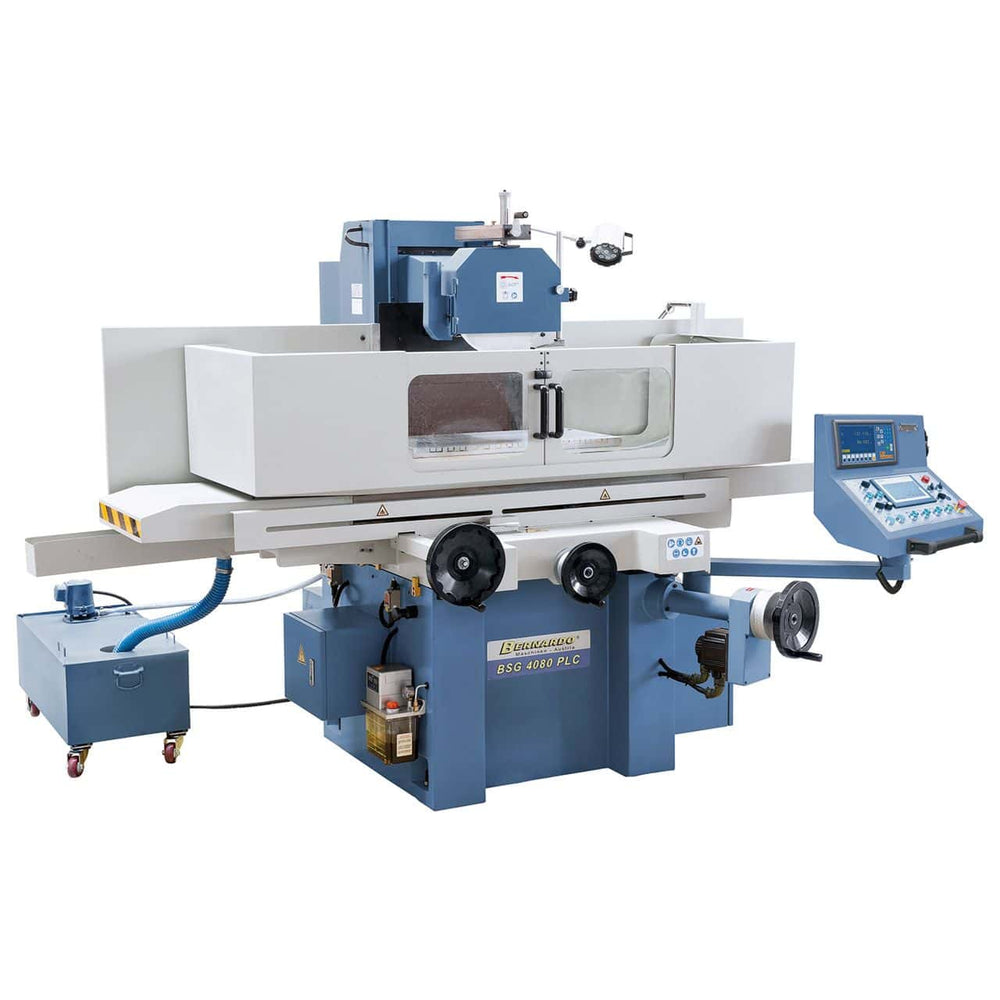

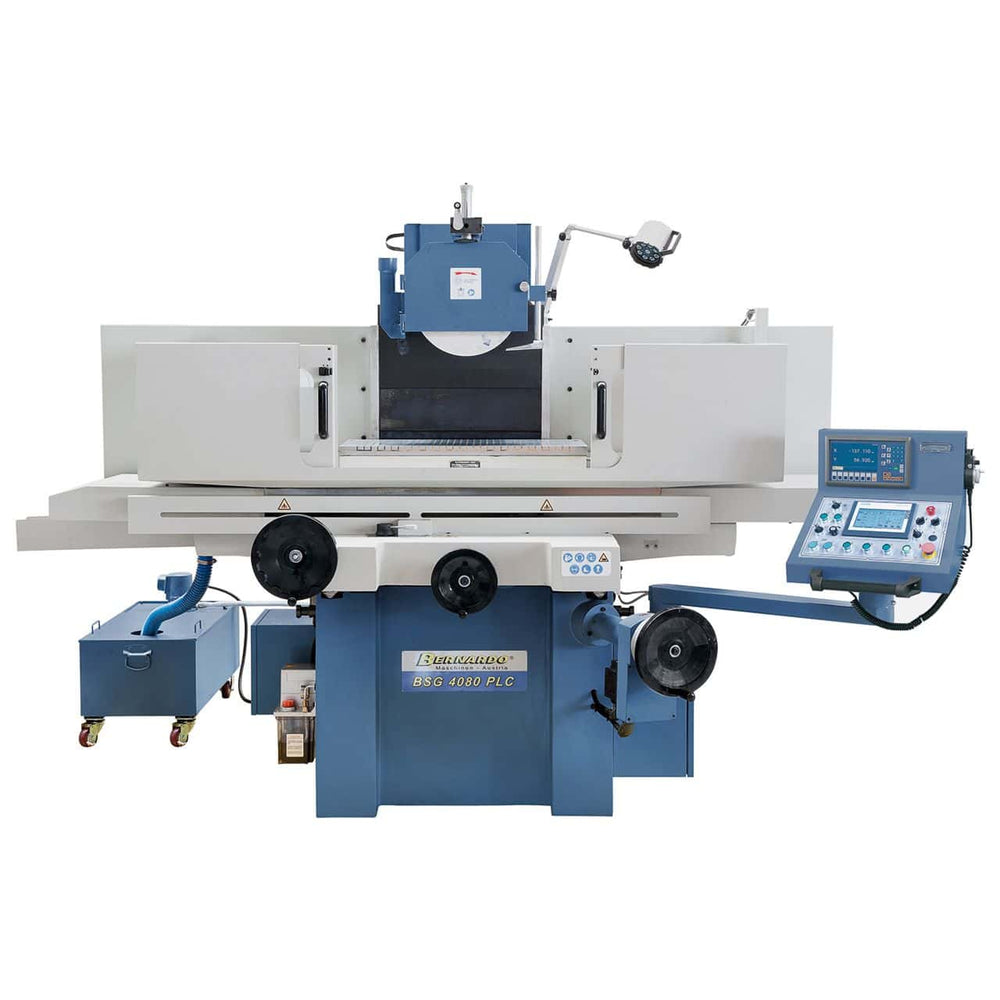

A Retificadora Plana Bernardo BSG 4080 PLC é uma retificadora plana (retificadora tangencial) de alta gama, projetada para usinar grandes superfícies planas com alta precisão e rigidez. Equipada com um controlador PLC Siemens com tela sensível ao toque, permite a programação automática de ciclos de retificação com configurações digitais para avanços, cursos e elevação automática ao final do programa. A mesa de 405 x 815 mm, com curso longitudinal de até 900 mm e curso transversal de 450 mm, pode suportar peças de trabalho com peso de até 500 kg graças à placa magnética de 400 x 800 mm. O avanço vertical servoassistido permite ajustes digitais de 0,005 a 0,05 mm, enquanto o rebolo de Ø 350 mm com motor de 4,0 kW garante desempenho consistente. Pesando 3400 kg e com uma estrutura robusta em ferro fundido, garante estabilidade mesmo sob cargas extremas. Uma máquina perfeita para oficinas mecânicas e departamentos de precisão que exigem máxima produtividade e confiabilidade.

---

Principais Características:
Retificadora tangencial CNC com controle por tela sensível ao toque PLC Siemens
Mesa de 405 x 815 mm, curso longitudinal de 900 mm, curso transversal de 450 mm
Capacidade de até 500 kg com placa magnética de 400 x 800 mm
Avanço vertical servoassistido automático (0,005 – 0,05 mm)

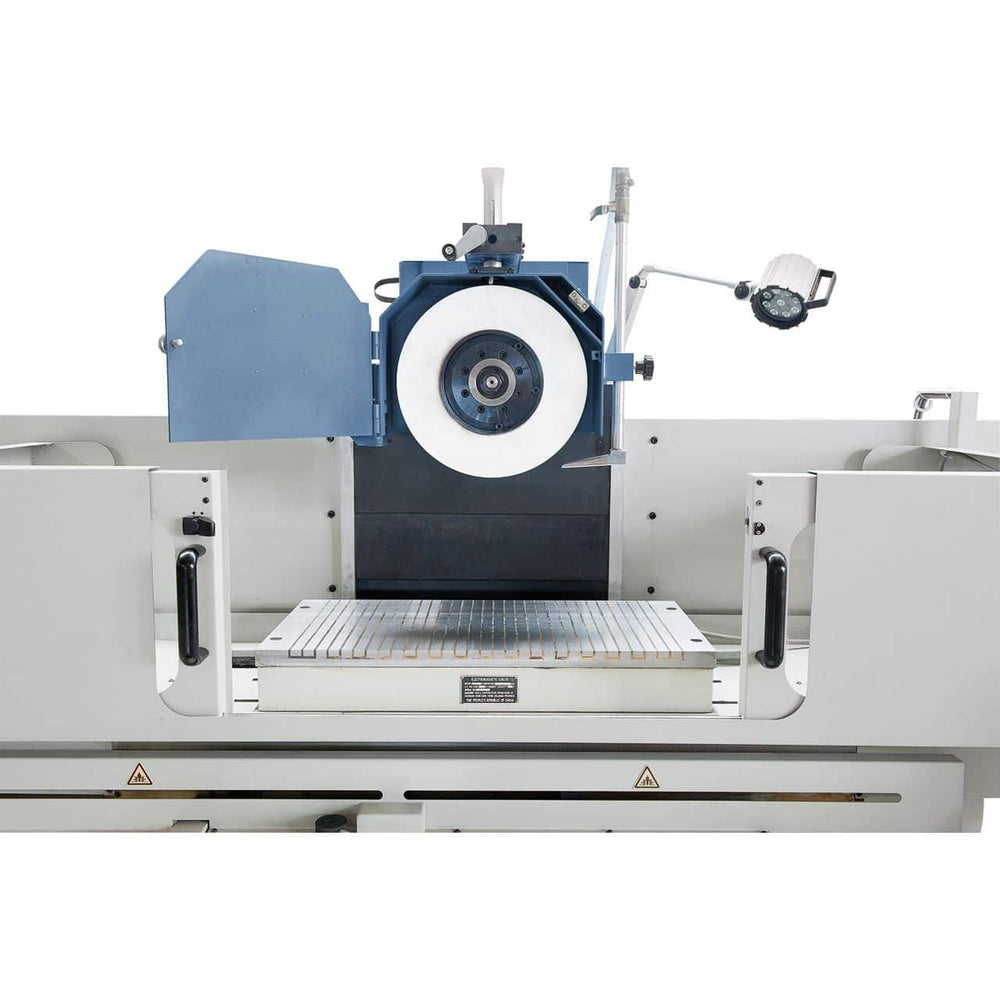

Rebolo Ø 350 mm, motor de 4,0 kW, 1450 rpm
Sistema hidráulico avançado com unidade separada e trocador de calor
Estrutura maciça em ferro fundido, peso de 3400 kg para usinagem pesada
Completa com DRO de 2 eixos, dispositivo de desmagnetização, refrigeração e lubrificação centralizada

---

Especificações Técnicas Especificações

Especificação	Valor
Marca	Bernardo
Modelo	PLC BSG 4080
Dimensões da mesa	405 x 815 mm
Nº Largura das ranhuras em T	3 / 14 mm
Placa magnética	400 x 800 mm
Curso longitudinal máximo	900 mm
Curso transversal máximo	450 mm
Distância máxima do eixo à mesa	580 mm
Máx. Peso da peça (com placa)	500 kg
Rebolo	Ø 350 x 40 x 127 mm
Velocidade da mesa hidráulica	5 – 25 m/min
Avanço transversal automático	0,5 – 8 mm/curso
Avanço transversal rápido	990 mm/min
Avanço vertical automático	0,005 – 0,05 mm
Avanço rápido vertical	480 mm/min
Potência do motor do rebolo	4,0 kW
Velocidade do fuso	1450 rpm
Potência da bomba hidráulica	2,2 kW
Potência de avanço vertical	0,5 kW
Dimensões da máquina (L x P x A)	2650 x 2200 x 1900 mm
Peso	aprox. 3400 kg

---

Equipamento Padrão

Leitor digital de 2 eixos ES-12 H com LCD

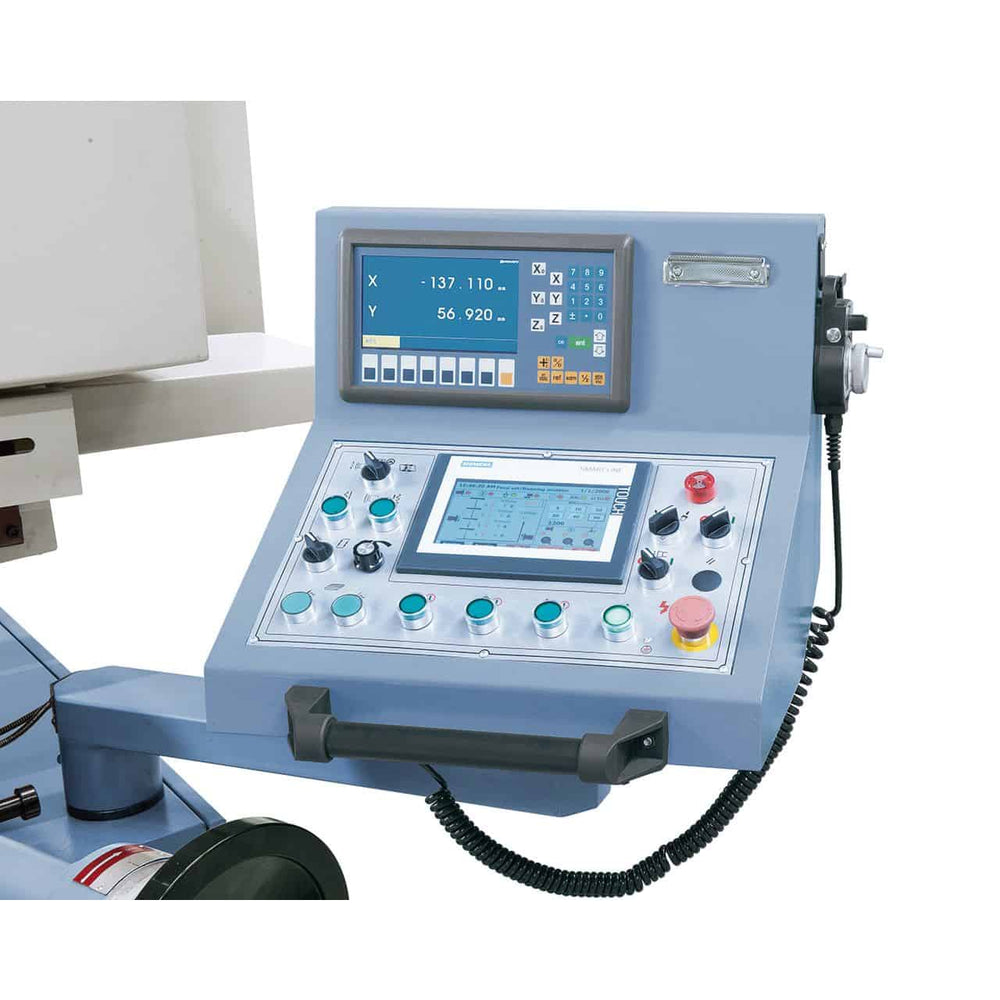

Painel Siemens SMART-panel IE V3 com tela sensível ao toque

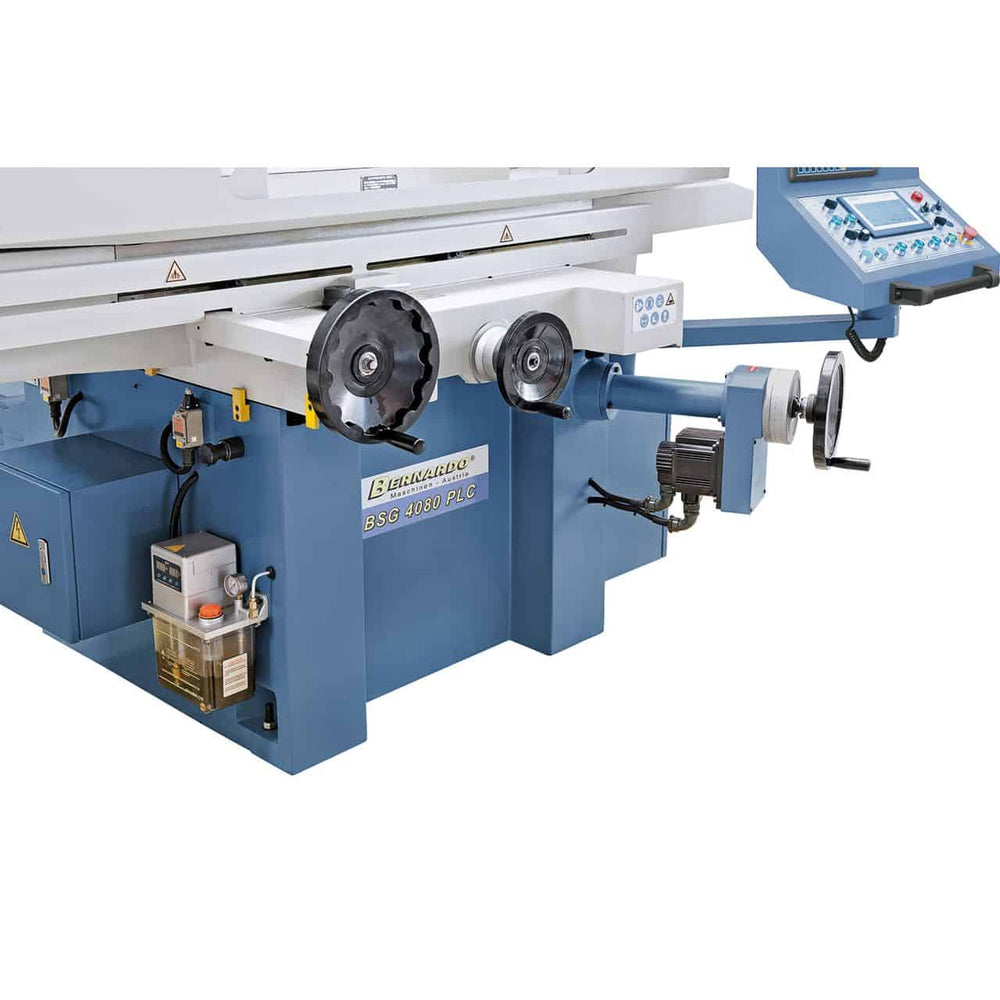

Volante eletrônico
Placa eletromagnética 400 x 800 mm
Rebolo Ø 350 mm com flange
Suporte e eixo de balanceamento
Retificadora paralela

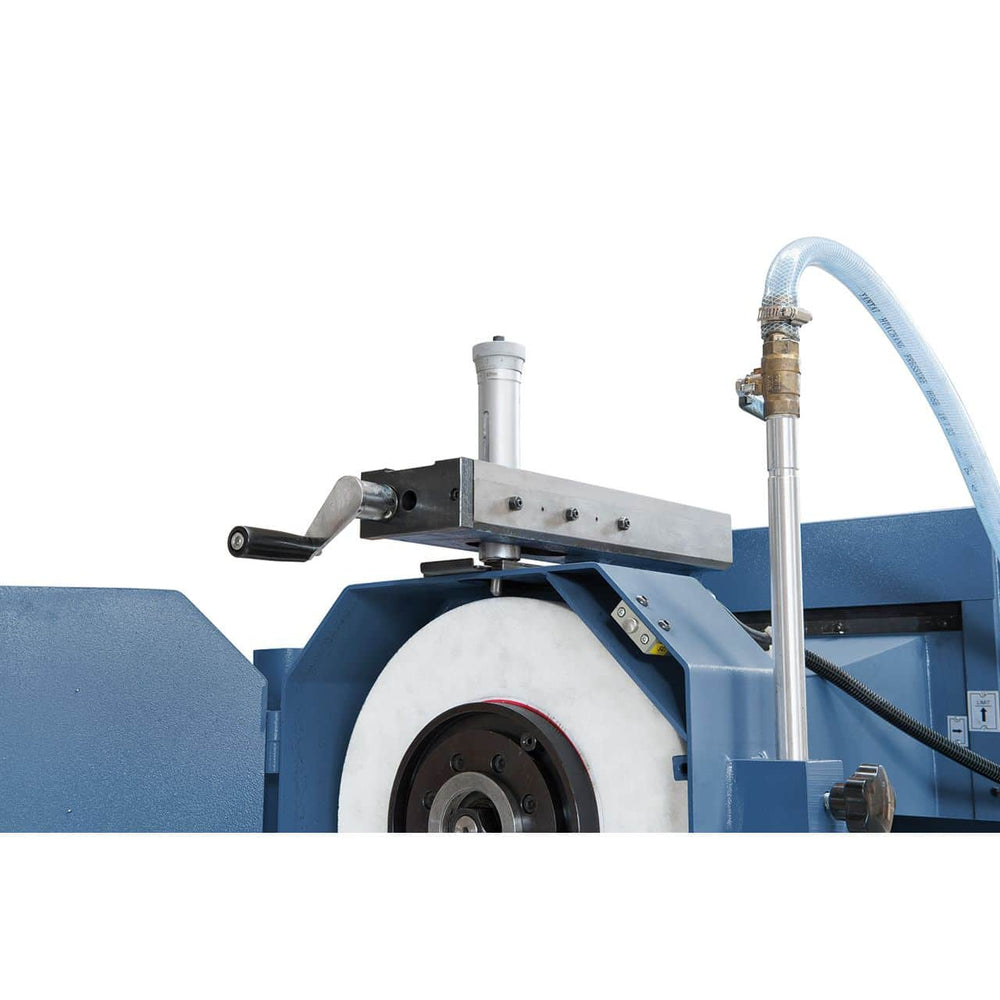

Ponta diamantada para dressagem

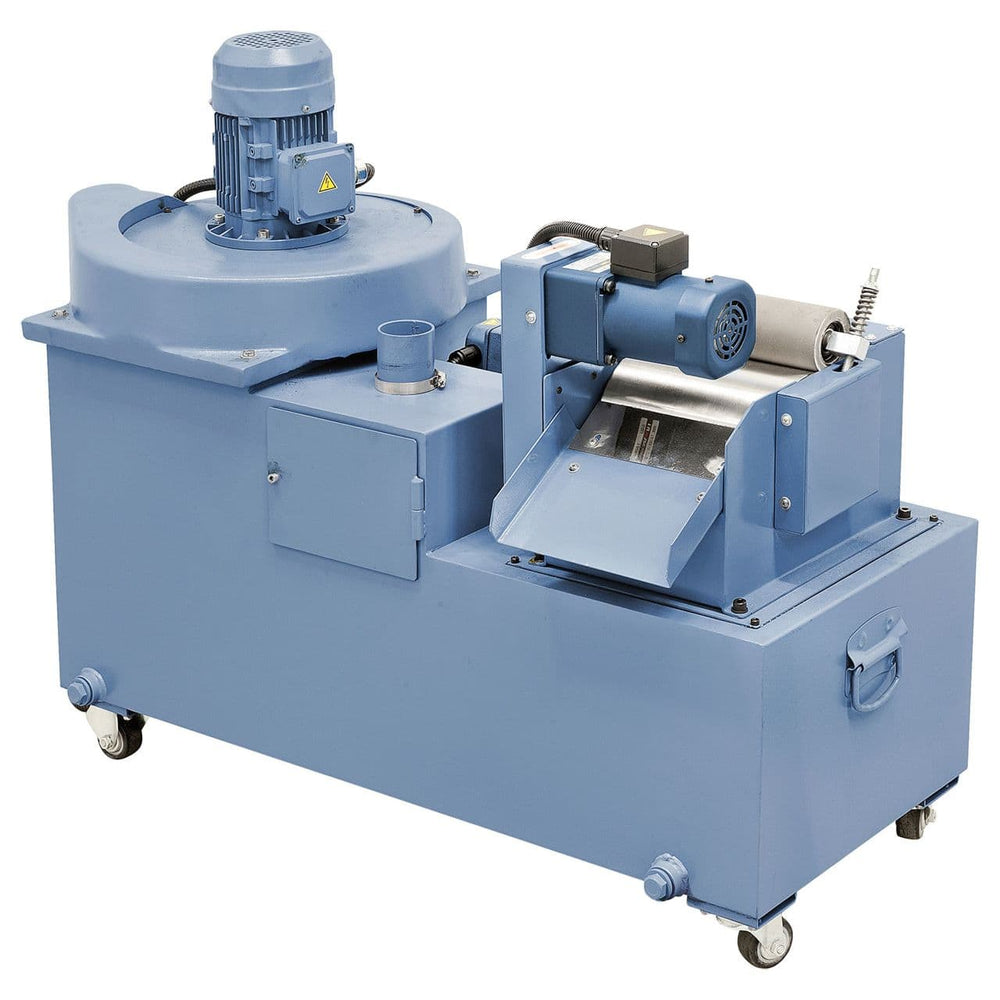

Sistema de refrigeração

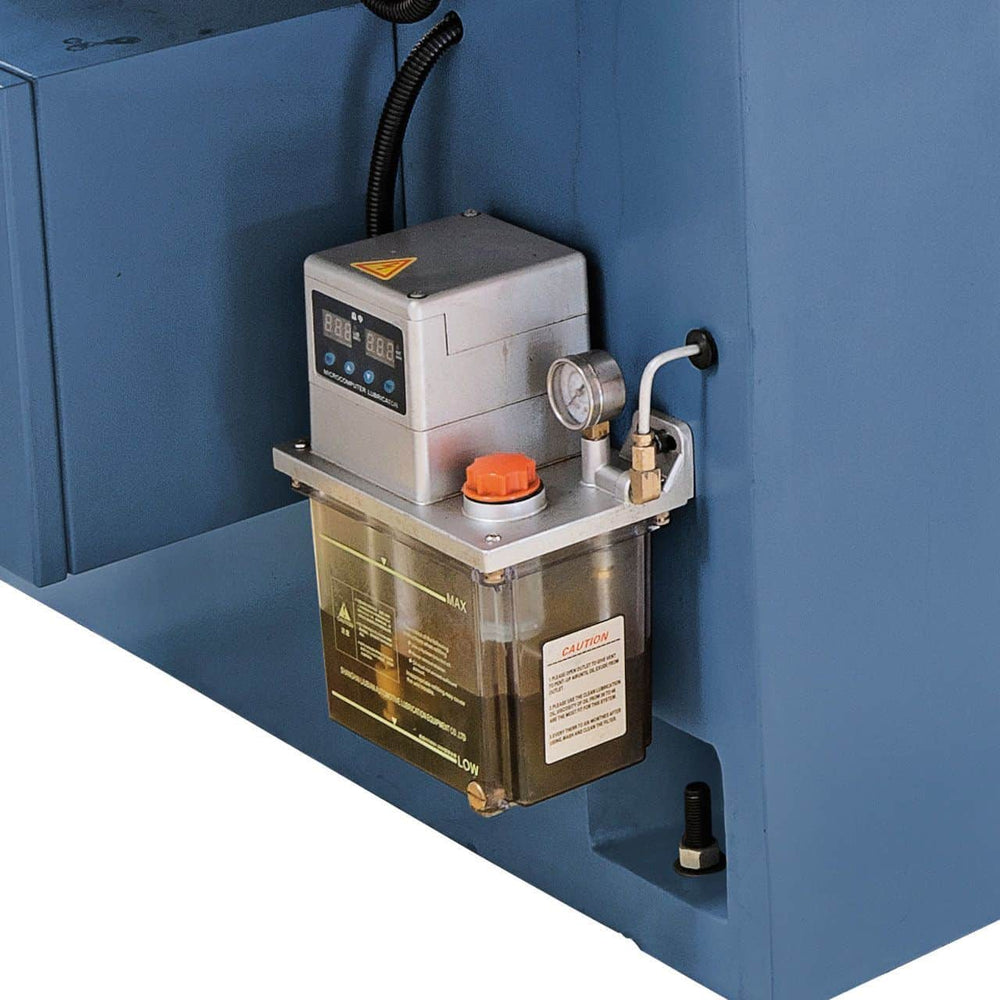

Sistema de lubrificação centralizada
Pés da máquina
Luz de trabalho LED
Capas de proteção
Dispositivo de desmagnetização
Proteções contra respingos
Conjunto de ferramentas

Logística

Entrega Bernardo: 5 a 9 dias úteis (7 dias no Sul). Peças de reposição originais disponíveis com envio em 3 a 5 dias úteis. Suporte ao cliente em italiano disponível.

Perguntas Frequentes

Qual ​​a precisão de retificação que pode ser alcançada com a Retificadora Plana Bernardo BSG 4?

Em condições ideais, as retificadoras planas Bernardo atingem tolerâncias dimensionais de IT5–IT6 e rugosidade de Ra 0,4–0,8 µm. A precisão real depende da condição do rebolo (recondicionamento periódico), do material da peça, do fluido de corte e da experiência do operador.

O que significa o sufixo "PLC" no modelo da Retificadora Plana Bernardo BSG 4?

O sufixo PLC indica que a retificadora está equipada com um sistema de controle PLC programável — ele permite que os ciclos de retificação automática (número de passes, profundidade por passe, taxa de avanço) sejam definidos sem intervenção manual durante o ciclo. Comparado à versão manual, reduz os tempos de ciclo e produz resultados mais repetíveis em lotes de peças idênticas.

Qual ​​rebolo devo usar para aço, ferro fundido e alumínio?

Aço: rebolo de coríndon (Al₂O₃) A46K–A60K. Ferro fundido: rebolo de carboneto de silício (SiC) C46K–C60K. Alumínio: rebolo de carboneto de silício C46J–C60J com lubrificação abundante. Não misture materiais diferentes no mesmo rebolo — resíduos metálicos contaminarão a superfície retificada.

A retificadora plana Bernardo BSG 4 requer refrigeração integrada?

As retificadoras planas BSG e FSM são equipadas com um sistema de refrigeração integrado — essencial para a retificação de precisão em aço temperado, evitando queimaduras superficiais que alteram a estrutura do material. Utilize sempre o fluido de corte apropriado para o material que está sendo trabalhado.

Peças de reposição e rebolos estão disponíveis?

Peças de reposição genuínas disponíveis com entrega em 3 a 5 dias úteis. Suporte ao cliente em italiano disponível.
