Bernardo Rebarbadora plana FSM 2550

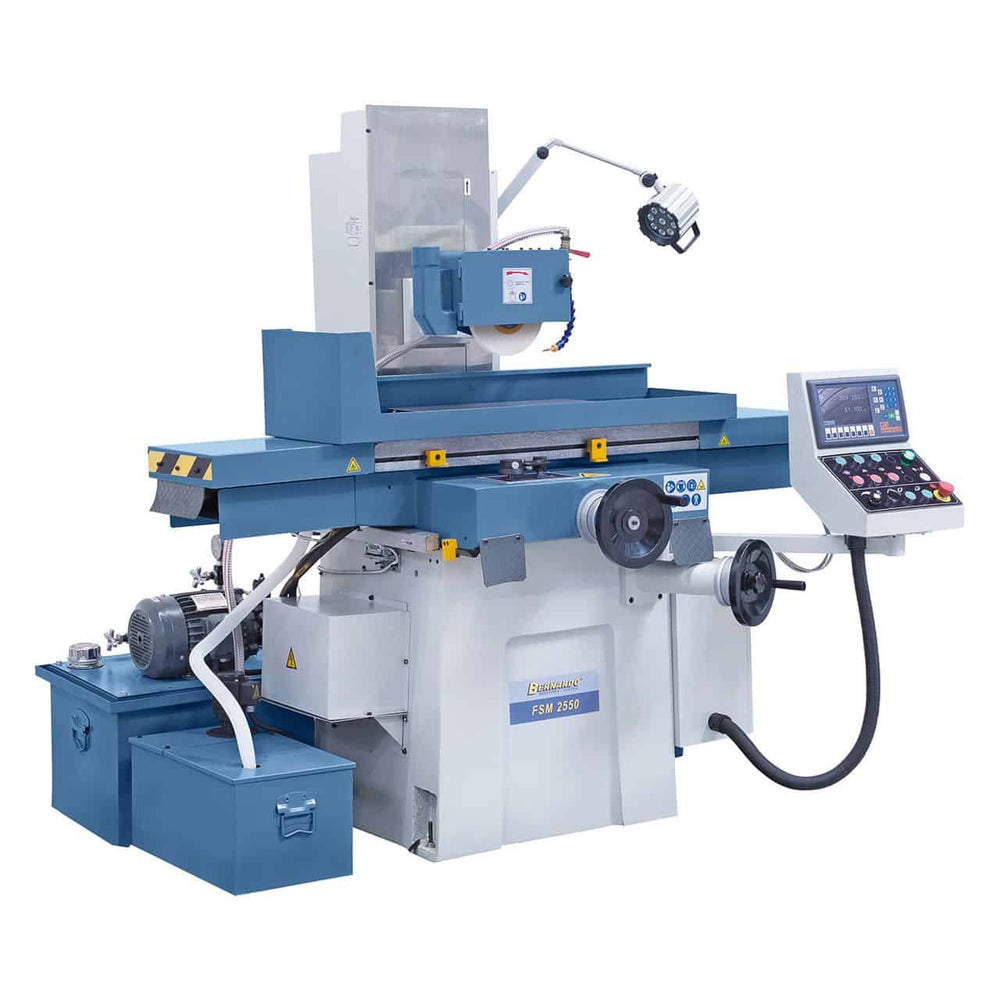

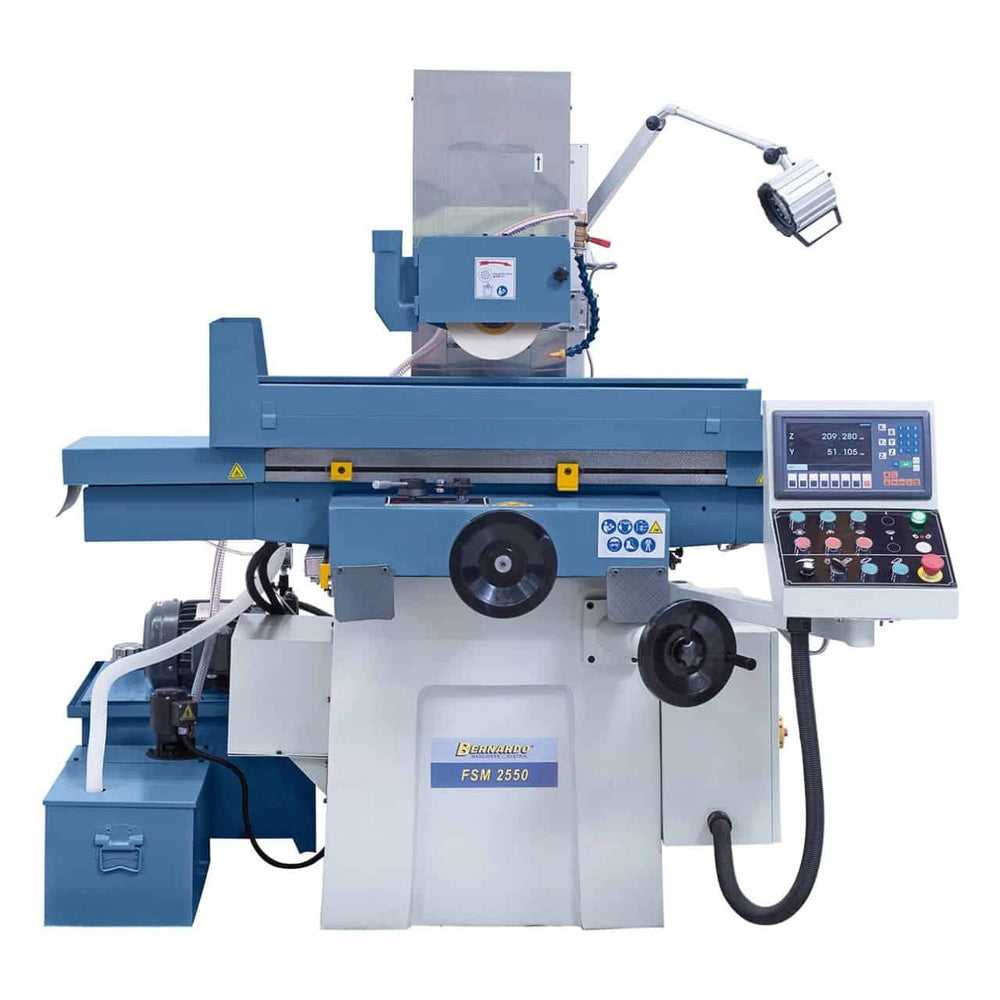

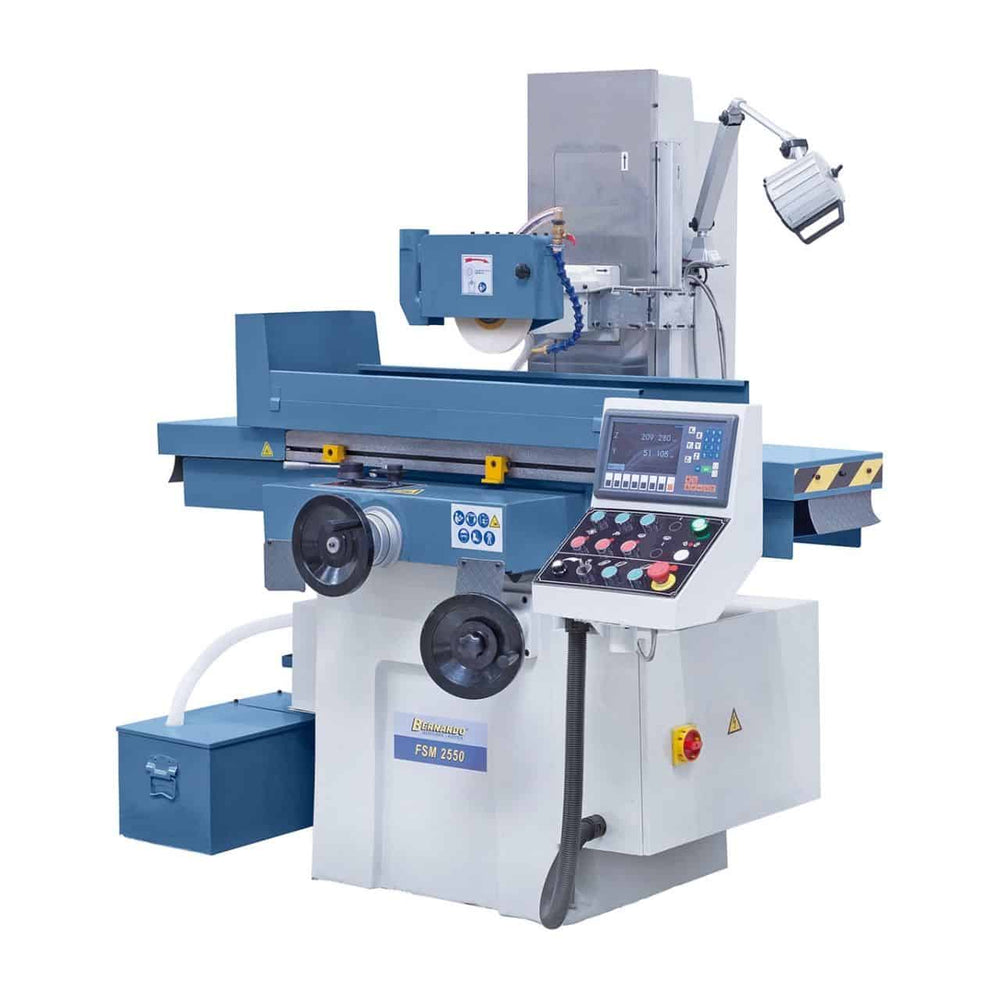

Retificadora Plana Bernardo FSM 2550

A Retificadora Plana Bernardo FSM 2550 é uma máquina profissional de alto desempenho para retificar superfícies planas com precisão e estabilidade. Graças à guia longitudinal plana em forma de V e à guia transversal dupla em forma de V, garante movimentos suaves e precisos. O fuso é equipado com rolamentos axiais e radiais pré-carregados, com folga zero, que garantem uma retificação consistente e precisa. A máquina está equipada com um sistema hidráulico avançado com trocador de calor para reduzir a vibração e as cargas térmicas, mantendo a translação suave da mesa mesmo sob cargas pesadas. O equipamento padrão inclui um visor digital de 2 eixos, uma placa magnética permanente de 250 x 500 mm, um sistema de lubrificação centralizada e diversos acessórios. Com um rebolo de Ø 200 mm, motor de 1,5 kW e velocidade de 2850 rpm, é adequado para oficinas mecânicas e departamentos de precisão.

---

Principais características:
Retificadora de superfície profissional para superfícies de precisão
Guia longitudinal plana em V e guia transversal dupla em V
Eixo com rolamentos axiais e radiais pré-carregados e sem folga

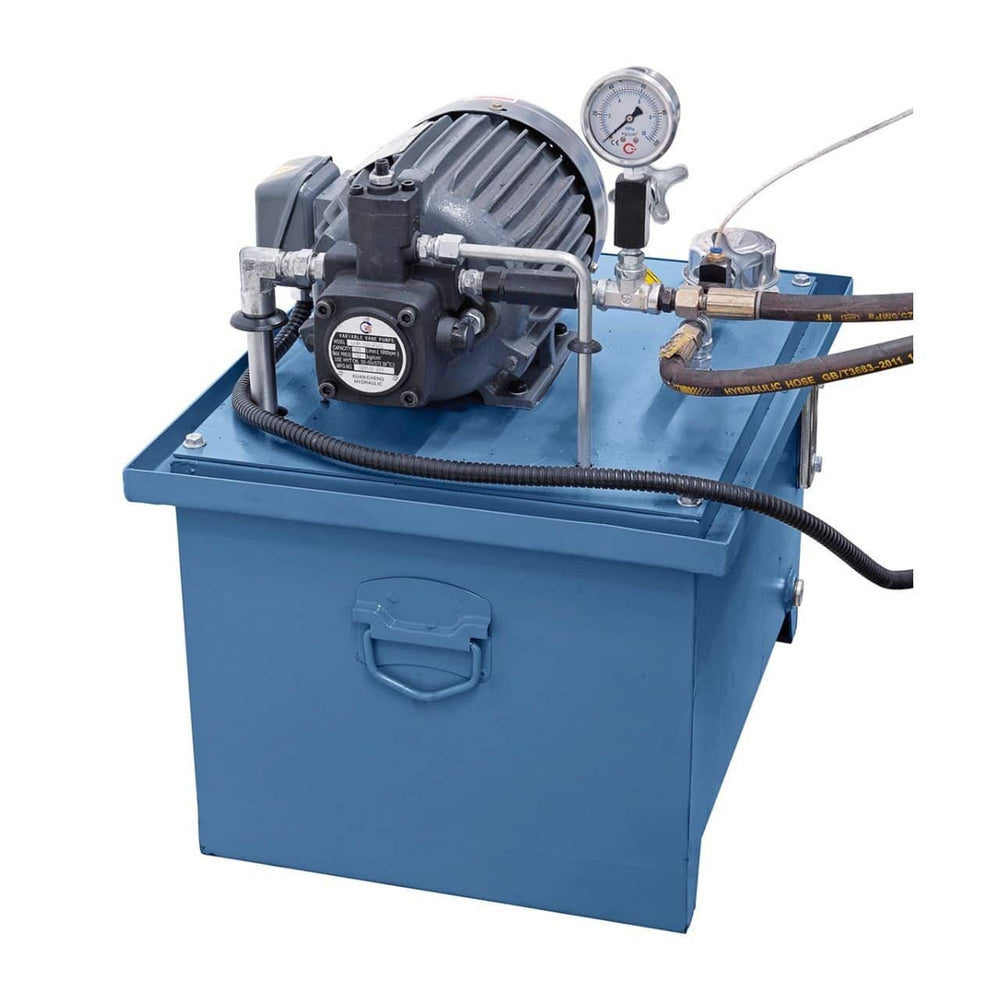

Sistema hidráulico com trocador de calor para redução de vibração
Mesa com curso longitudinal de 560 mm e transversal de 260 mm
Placa magnética permanente de 250 x 500 mm incluída
Leitura digital de 2 eixos ES-12 H
Lubrificação centralizada das guias
Rebolo de Ø 200 mm – motor de 1,5 kW – 2850 rpm
Construção robusta, peso da máquina 1010 kg

---

Especificações Técnicas Especificações

Especificar	Valor
Marca	Bernardo
Modelo	FSM 2550
Dimensões da mesa	250 x 520 mm
Ranhuras em T / largura	1 / 14 mm
Placa magnética permanente	250 x 500 mm
Máx. Curso longitudinal	560 mm
Curso transversal máximo	260 mm
Distância máxima entre rebolo e mesa	450 mm
Máx. Peso da peça*	150 kg
Rebolo	Ø 200 x 20 x 31,75 mm
Velocidade da mesa (hidráulica)	3 – 20 m/min
Ajuste transversal	4 mm/rev – escala 0,02 mm
Ajuste vertical	2 mm/rev – escala 0,01 mm
Potência do motor do rebolo	1,5 kW
Eixo Velocidade	2850 rpm
Potência da bomba hidráulica	1,5 kW
Dimensões da máquina (L x P x A)	1700 x 1400 x 1750 mm
Peso	aprox. 1010 kg
Observação	*com placa magnética

---

Equipamento Padrão

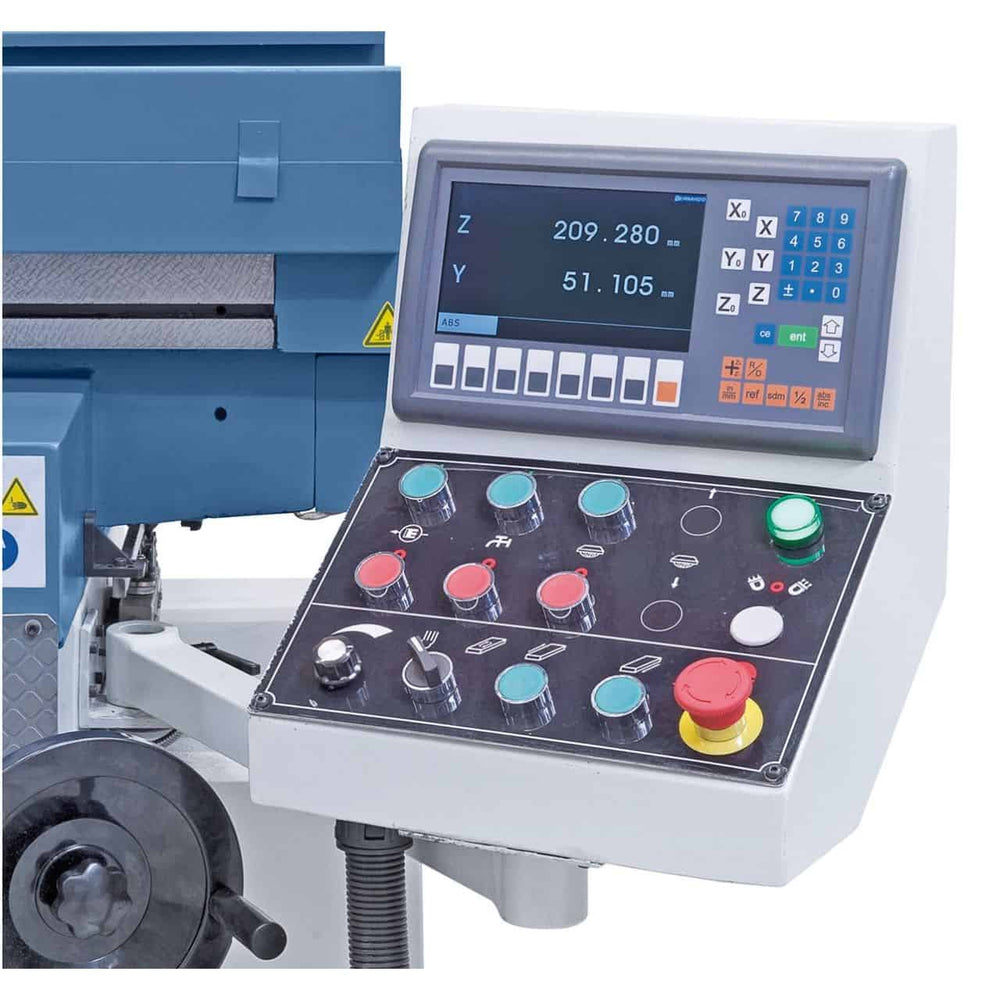

Leitor Digital de 2 Eixos ES-12 H com Display LCD

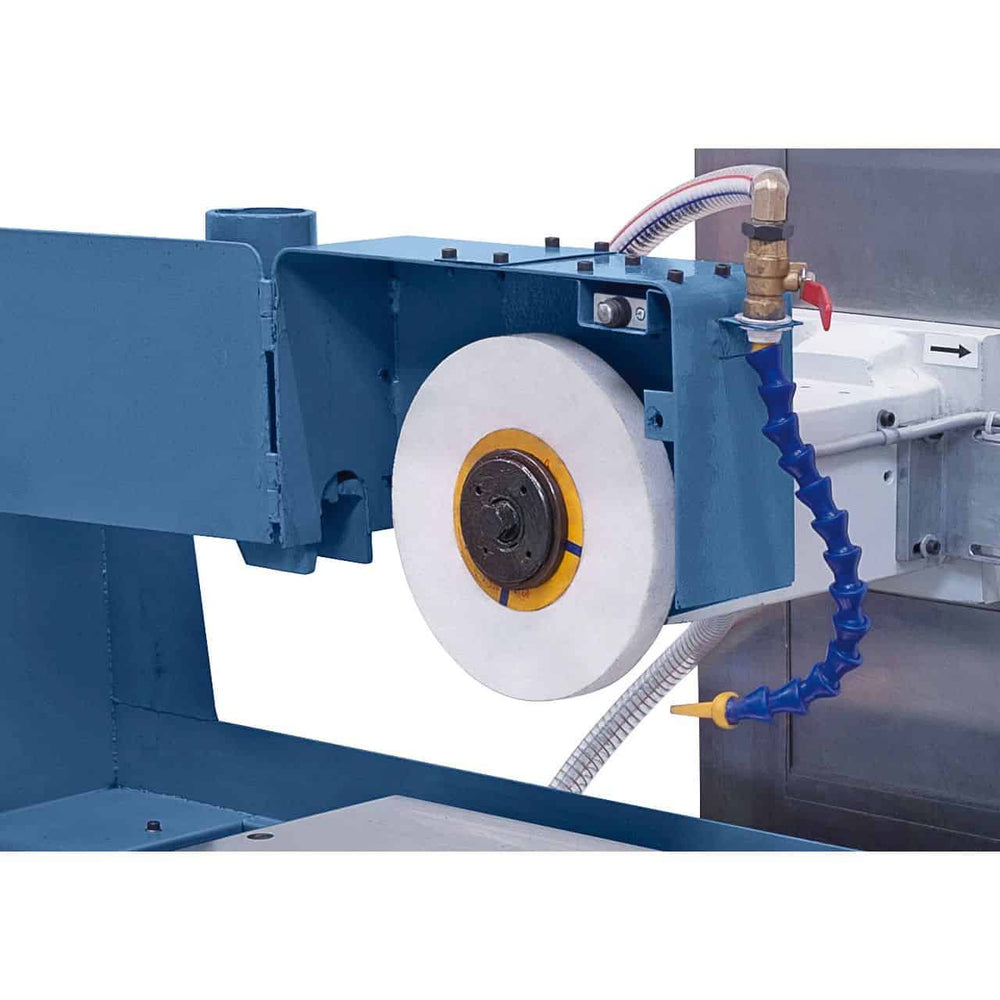

Rebolo de Ø 200 mm
Flange do Suporte do Rebolo
Luz de Trabalho LED

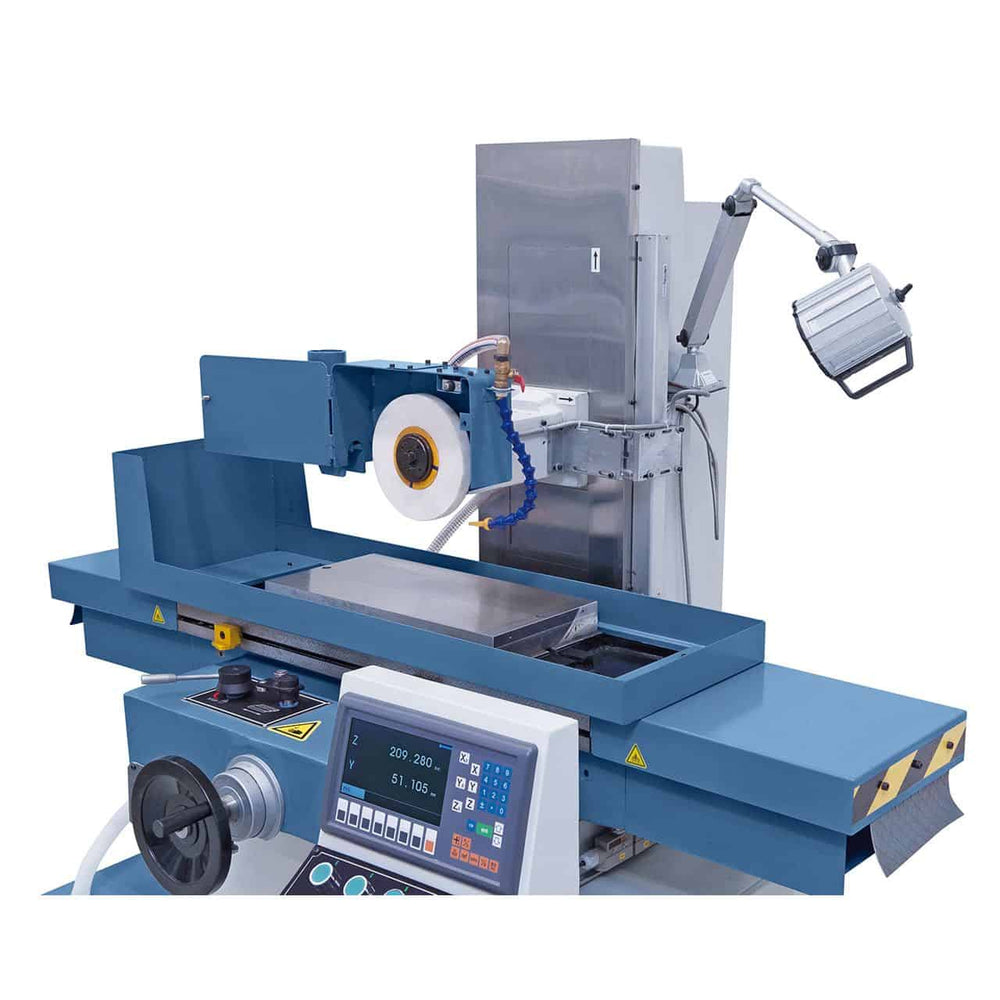

Placa Magnética Permanente de 250 x 500 mm
Suporte de Balanceamento
Eixo de Balanceamento
Capa Protetora
Dispositivo de Desmagnetização

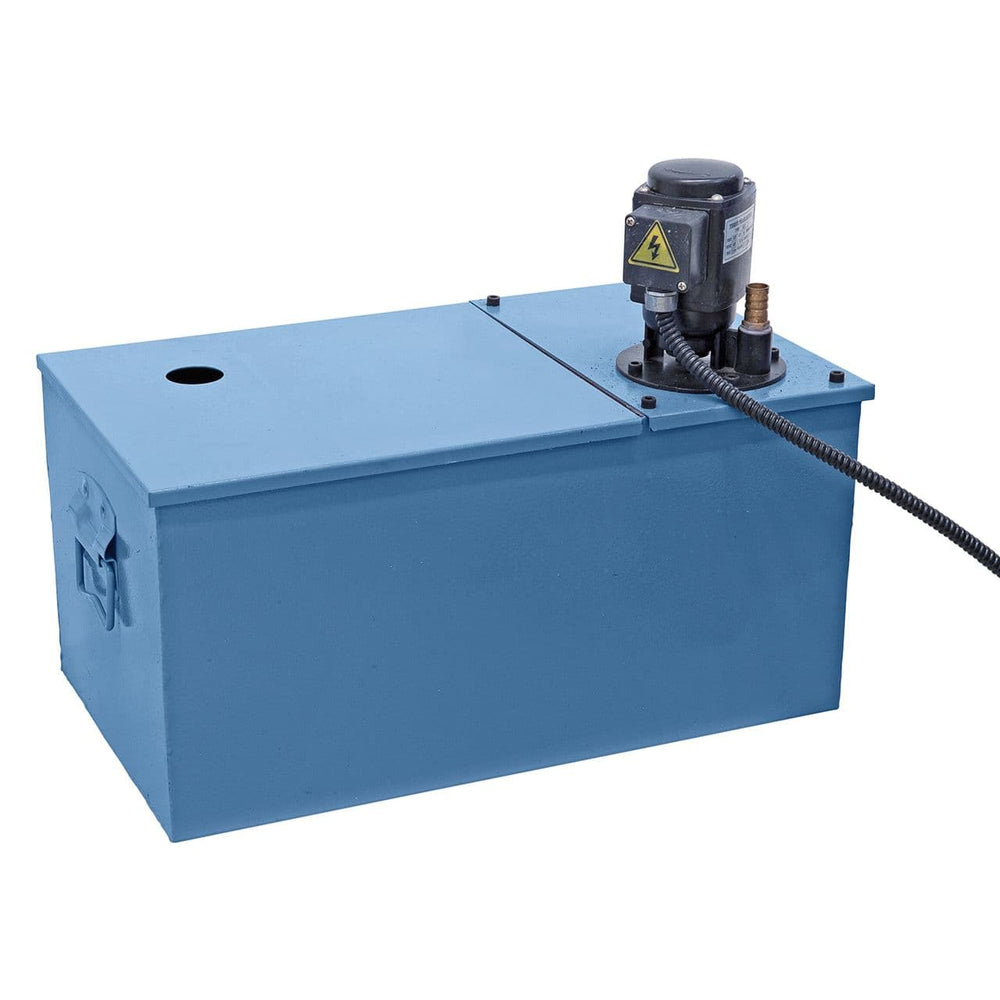

Sistema de Refrigeração
Ponta de Dressagem Diamantada
Pés da Máquina
Lubrificação Centralizada
Conjunto de Ferramentas

Logística

Entrega Bernardo: 5 a 9 dias úteis (7 dias para o Sul). Peças de reposição originais disponíveis com envio em 3 a 5 dias úteis. Suporte ao cliente em italiano disponível.

Perguntas Frequentes

Qual ​​a precisão de retificação que pode ser alcançada com a Retificadora Plana Bernardo FSM 2?

As retificadoras planas Bernardo atingem tolerâncias dimensionais de IT5–IT6 e rugosidade de Ra 0,4–0,8 µm em condições ideais. A precisão real depende da condição do rebolo (recondicionamento periódico), do material da peça, do fluido de corte e da experiência do operador.

O que significa o sufixo "PLC" no modelo da Retificadora Plana Bernardo FSM 2?

O sufixo PLC indica que a retificadora está equipada com um sistema de controle PLC programável — ele permite configurar ciclos de retificação automáticos (número de passes, profundidade por passe, taxa de avanço) sem intervenção manual durante o ciclo. Comparado à versão manual, reduz os tempos de ciclo e produz resultados mais repetíveis em lotes de peças idênticas.

Qual ​​rebolo devo usar para aço, ferro fundido e alumínio?

Aço: rebolo de coríndon (Al₂O₃) A46K–A60K. Ferro fundido: rebolo de carboneto de silício (SiC) C46K–C60K. Alumínio: rebolo de carboneto de silício C46J–C60J com lubrificação abundante. Não misture materiais diferentes na mesma rebolo — resíduos metálicos contaminarão a superfície retificada.

A retificadora plana Bernardo FSM 2 requer refrigeração integrada?

As retificadoras planas BSG e FSM são equipadas com um sistema de refrigeração integrado — essencial para retificação de precisão em aço temperado, evitando queimaduras superficiais que alteram a estrutura do material. Sempre utilize o fluido de corte apropriado para o material que está sendo trabalhado.

Peças de reposição e rebolos estão disponíveis?

Peças de reposição genuínas disponíveis com entrega em 3 a 5 dias úteis. Suporte ao cliente em italiano disponível.
