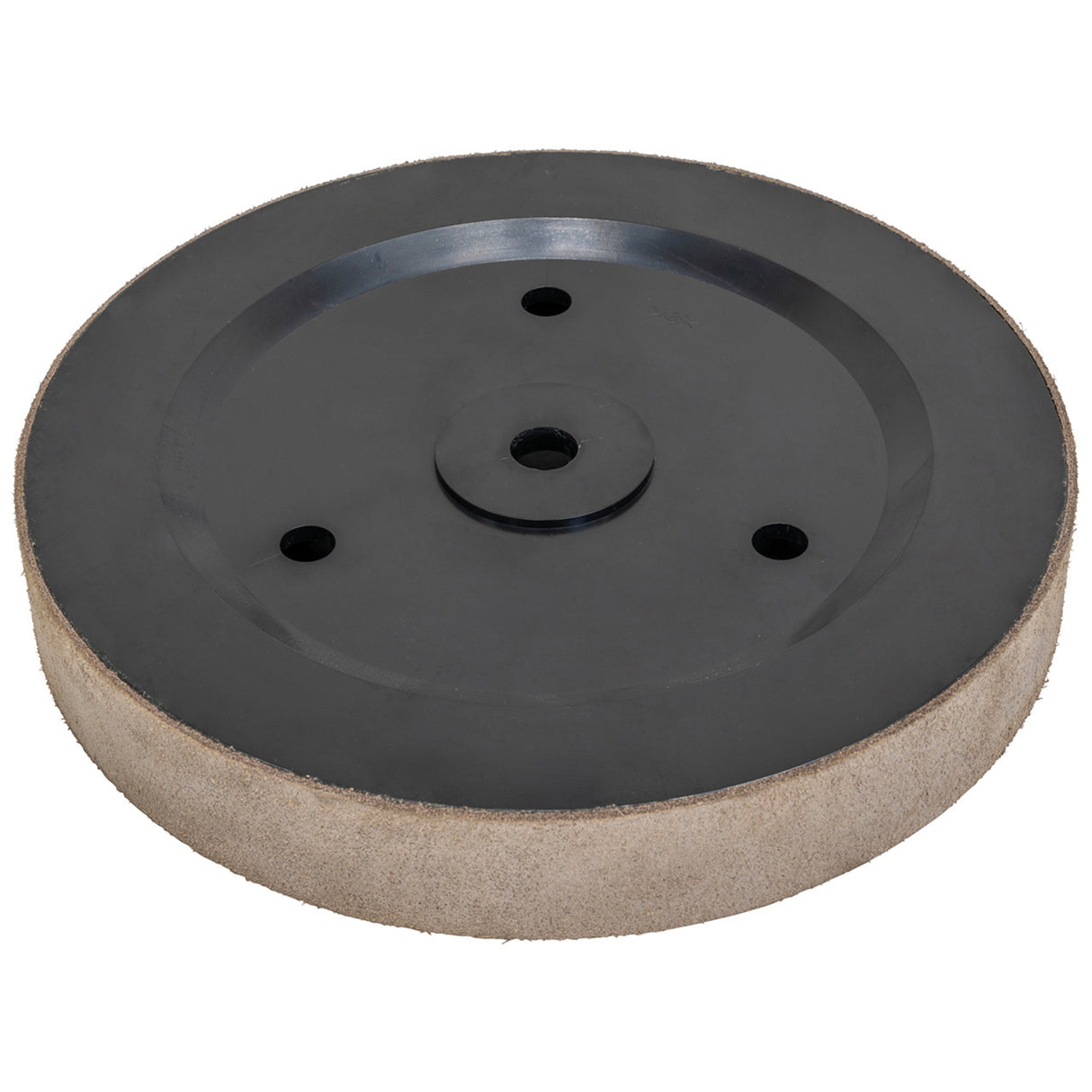

Rebolo de couro Bernardo para afiar ferramentas NTS 200 – Ø 200 × 30 mm, Diâmetro do centro 12 mm
Os rebolos de couro para afiar e brunir são uma etapa essencial na preparação e manutenção de ferramentas de corte. Ao contrário dos rebolos de esmeril que removem material agressivamente, o couro permite um acabamento espelhado e a aplicação de pasta abrasiva de grão fino para afiar com precisão.
No contexto do torno NTS 200, este rebolo é usado para os estágios finais de afiação de ferramentas de aço rápido (HSS). O diâmetro de 200 mm e o diâmetro do centro de 12 mm garantem velocidade periférica constante e uma montagem robusta.
Características do produto Bernardo:
- Cabos em couro natural, distribuídos uniformemente por toda a superfície
- Preparado para acomodar compostos de retificação fina (óxido de alumínio, diamante)
- Montagem rápida com rosca padrão M12 compatível com mandris NTS 200
- Baixo preço e peso em comparação com alternativas importadas
Para quem é indicado o sistema de afiação Bernardo NTS 200 com rebolo de aço? Couro
| Perfil |
Adequado? |
Modelo |
| Artesão / pequena oficina (tornos para metal) |
Ideal |
A afiação no local de ferramentas HSS reduz os custos de substituição e mantém a precisão consistente em lotes de produção de médio porte. Tempo de ciclo de 30 a 60 segundos por ferramenta, retorno do investimento em 20 a 30 afiações. |
| Manutenção industrial e peças de reposição |
Ideal |
Uma roda de couro para acabamento espelhado é padrão para restaurar a velocidade de corte em ferramentas desgastadas. Permite o recondicionamento em 5 minutos, em vez de 2 a 3 dias de encomenda externa.
|
| Oficina de usinagem (processos diversificados)
| Adequado |
Utilidade condicional: requer um operador com experiência em afiação manual (curva de aprendizado de 20 a 40 horas) e disponibilidade de pasta abrasiva fina. Valor marginal para pequenas tiragens de produção.
|
Não adequado para:
- Oficinas sem experiência em afiação manual — risco de danos à ferramenta e frustração do operador
- Operações em ferramentas não ferrosas (alumínio, cobre) ou metal duro — se o couro for danificado por materiais muito duros, recomenda-se uma solução alternativa.
Especificações Técnicas
Dimensões e Montagem
| Parâmetro |
Valor |
| Diâmetro Externo |
200 mm |
| Largura |
30 mm |
| Diâmetro do furo / centro (rosca) |
Ø 12 mm (M12 × 1,75 mm) |
| Peso líquido |
10 kg |
| Tolerância de forma |
De acordo com a norma EN ISO 1302 (couro natural, ±1 mm permitido) |
Material e Composição
| Parâmetro |
Valor |
| Material |
Natural, curtido vegetalmente couro |
| Adesão ao substrato |
Adesão permanente em um núcleo fenólico |
| Granulometria da superfície |
Fina, preparada para pasta abrasiva (grão 240-400) |
Conformidade e Marcações
| Parâmetro |
Valor |
| Fabricante |
Bernardo GmbH, Linz (Áustria) |
| Artigo Bernardo Código |
05-20601 |
| Conformidade |
Não sujeito à Diretiva de Máquinas 2006/42/CE (componente acessório) |
| País de Origem |
Áustria |
Perguntas Frequentes
Qual a diferença entre uma roda de couro fina e uma grossa para o NTS 200?
A roda fina (este produto, Ø 200 × 30 mm) é para os estágios finais de afiação e produz um acabamento espelhado. A versão grossa é usada para desbastar ferramentas muito desgastadas. A Krollit recomenda manter ambos em estoque para ciclos completos de recondicionamento.
Detalhes: fino = pasta de grão 240-400, velocidade 1.200-1.500 rpm, tempo 30-60 segundos por ferramenta. Grosso = pasta de grão 120-180, velocidade 800-1.000 rpm, tempo 15-30 segundos por fase de desbaste.
Posso usar o disco Bernardo 05-20601 em máquinas diferentes da NTS 200?
Teoricamente, sim, se o fuso aceitar uma rosca M12 × 1,75 mm. Na prática, a Bernardo projeta cada disco para as velocidades e cargas específicas da máquina alvo. Consulte o fabricante da máquina alternativa antes de instalar.
Como preparo e faço a manutenção de uma roda de afiar couro?
Antes do primeiro uso, "ative" o couro com uma escova de arame em baixa velocidade para remover a abrasividade. Aplique pó abrasivo fino (Bernardo 05-20602 ou pó de Al₂O₃ de grão 240). Após cada sessão de afiação, remova os resíduos com um pano seco. A cada 100 horas de uso, reabasteça a pasta e escove novamente para manter sua eficácia.
Qual é a vida útil de uma roda de couro de 200 x 30 mm?
Com afiação e manutenção regulares, de 3 a 5 anos. Deterioração típica: o couro endurece, a pasta perde aderência e requer uso mais frequente. Sintoma: as ferramentas não atingem um acabamento espelhado mesmo com pasta nova aplicada.
Qual a garantia que a Bernardo oferece para esta roda?
Garantia de 24 meses da Bernardo contra defeitos de fabricação (couro, núcleo fenólico quebrado, linha danificada). Não cobre desgaste natural ou deterioração por uso indevido (velocidade excessiva, umidade, exposição à luz UV).
A roda Bernardo 05-20601 é compatível com outras marcas de compostos abrasivos?
Sim. Por ser de couro natural, aceita qualquer composto abrasivo padrão (grãos 120-400, óxido de alumínio, coríndon). A Bernardo não limita os fornecedores. Dica: Verifique se a granulometria é compatível com a dureza do aço ferramenta (HSS = grão 240-400; carboneto = consulte o fornecedor).
Posso montar a roda 05-20601 horizontalmente (não verticalmente) na NTS 200?
Não. O design da roda de couro e do conjunto do eixo NTS 200 requer um alinhamento vertical para segurança do operador e estabilidade durante o contato com a ferramenta. A montagem horizontal expõe o couro a esmagamento irregular.
Quais ferramentas posso afiar nesta roda?
Ferramentas HSS de aresta única (brocas, fresas de ombro), ferramentas de aço de dureza média e alguns insertos brasados. Não é adequado para metal duro (muito duro, danifica o couro), diamante sintético ou cerâmica. Para metal duro, consulte a Bernardo para alternativas.
