Descrizione

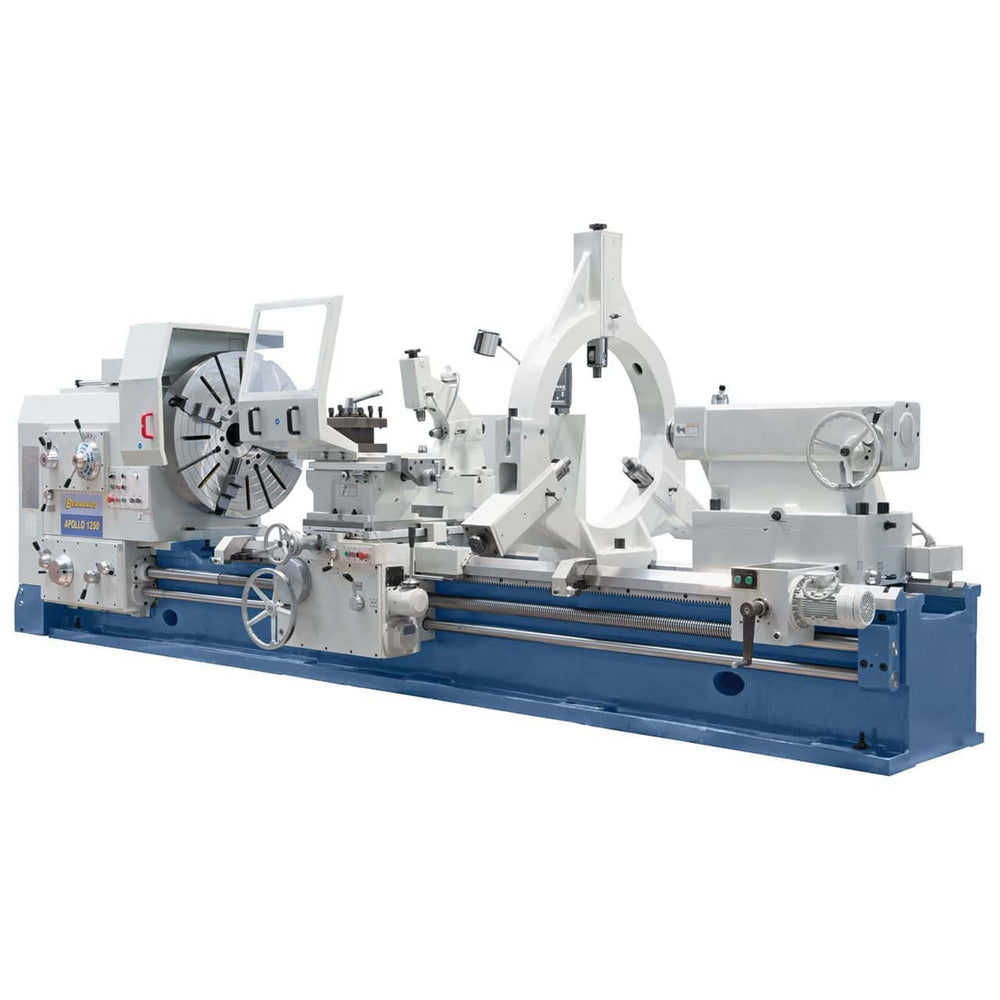

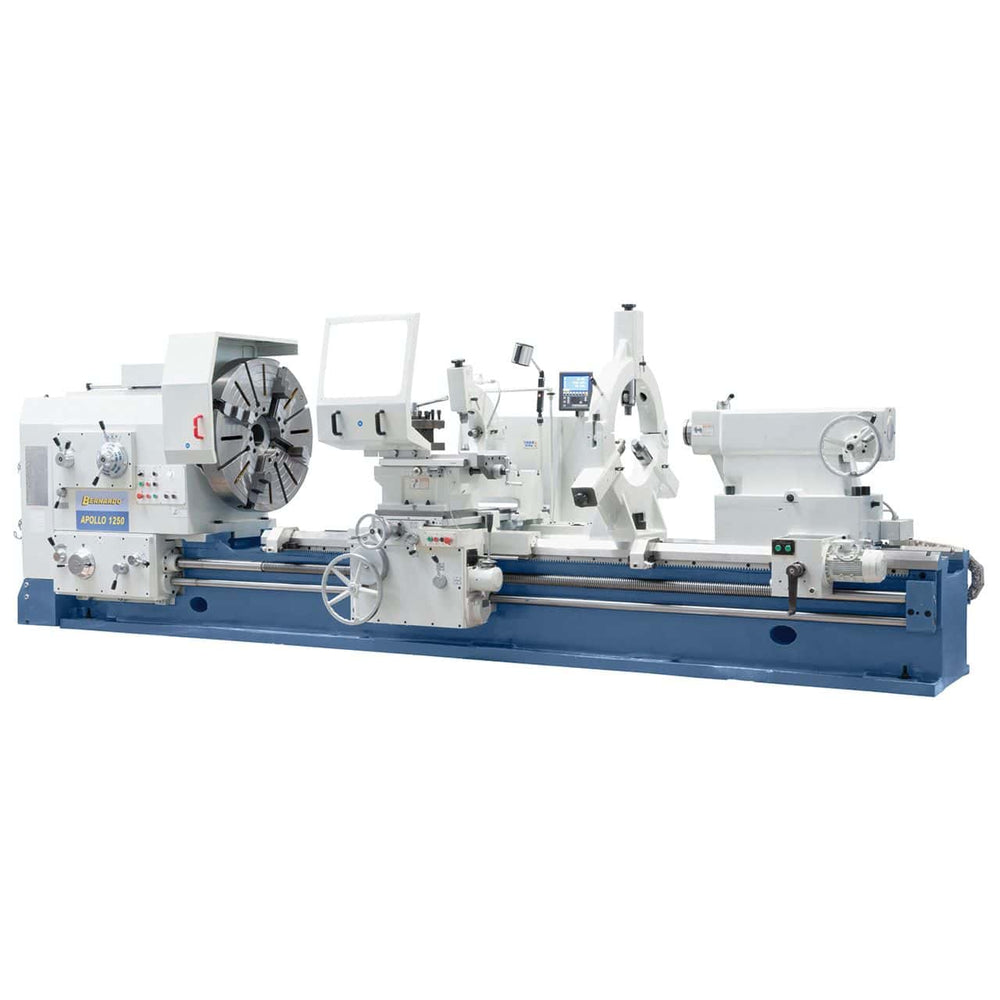

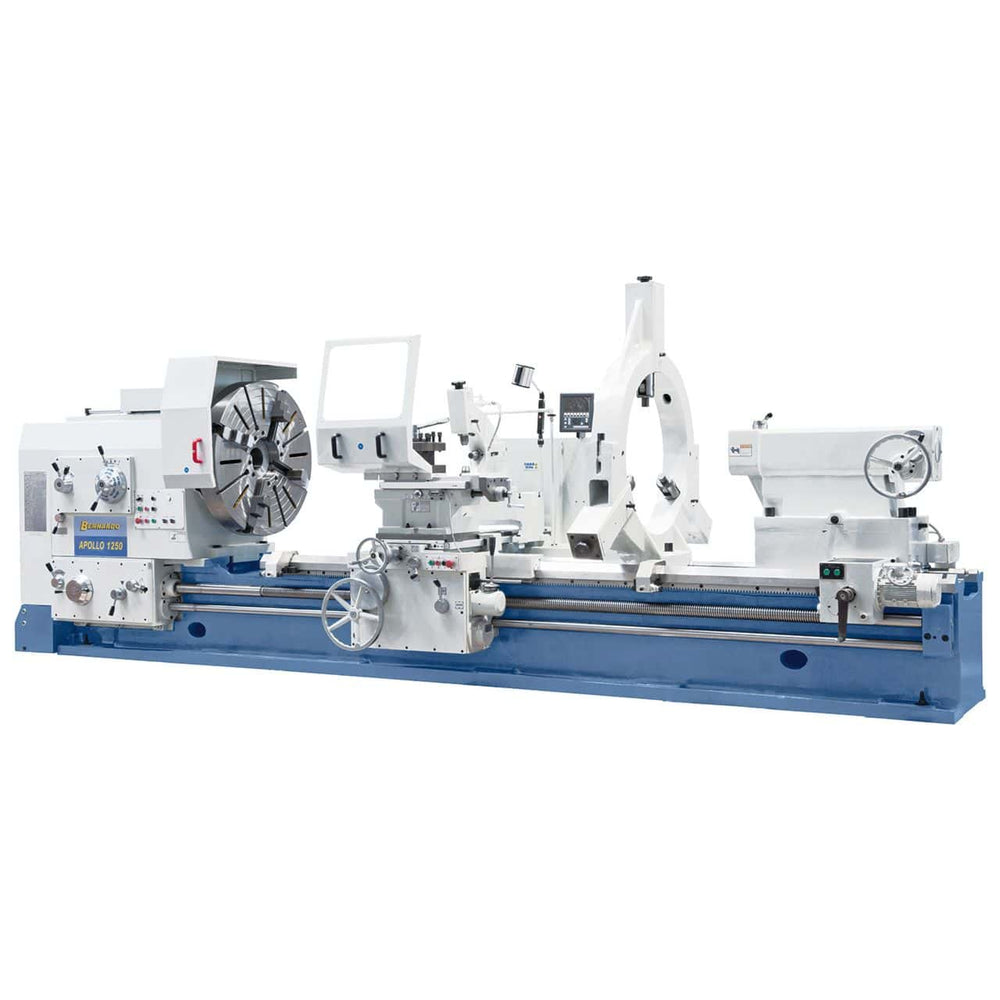

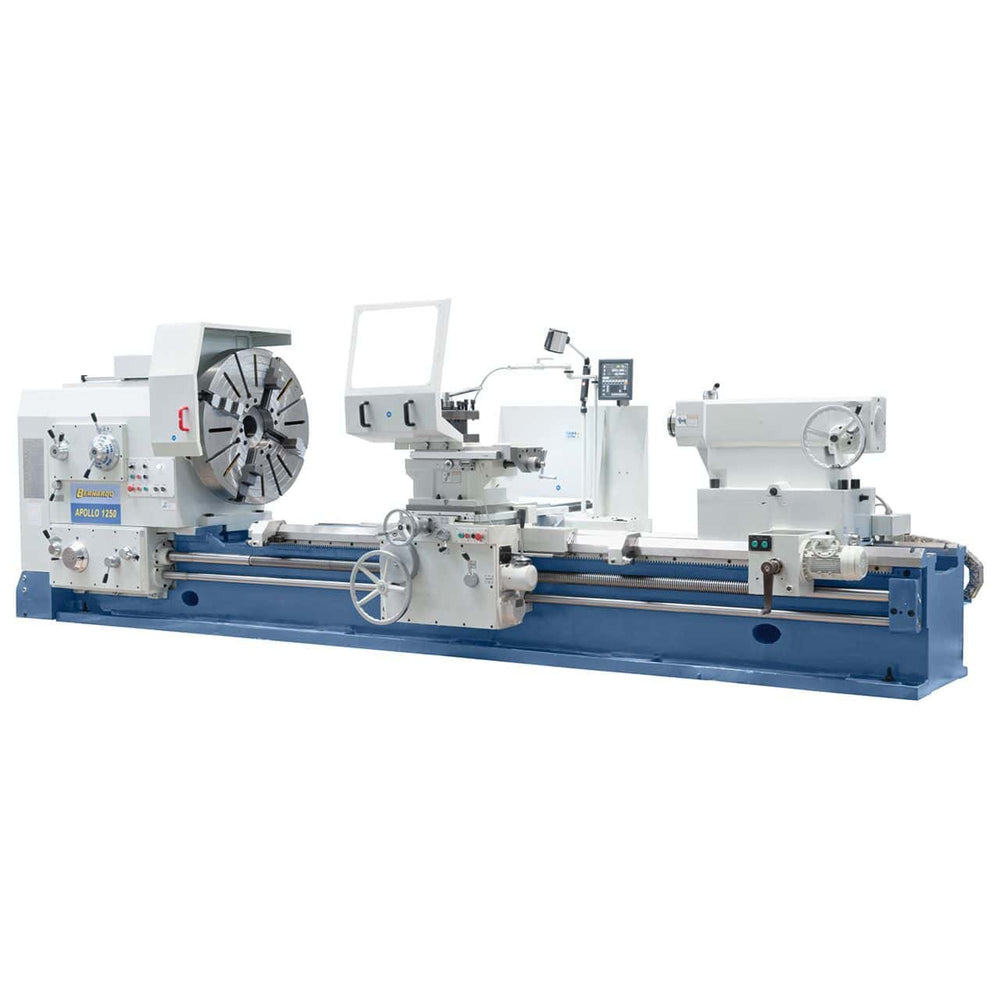

O torno paralelo pesado Bernardo Apollo 1250 x 5000 é o modelo compacto da família Apollo. Oferece distância entre as brocas 5000 mm, diâmetro torneável sobre o bancada 1250 mm, diâmetro torneável sobre o carrinho 900 mm, largura barramento 755 mm, encaixe bucha ISO A2-15 com furo 130 mm, velocidade bucha (24) 3,15-315 / (12) 5-400 rpm, motor 22 kW a 400V trifásica. Visualizador digital a 3 eixos ES-12 V incluído, estrutura em ferro fundido massiccia. Peso máquina ca. 13.350 kg. Adequado a settori navale, energetico, mecânico pesado. Produto na Áustria, distribuído em Itália pela Krollit como distribuidor oficial Bernardo desde 2007.
- Distância entre as brocas: 5000 mm
- Diâmetro torneável sobre o bancada: 1250 mm
- Diâmetro torneável sobre o carrinho: 900 mm
- Largura barramento: 755 mm
- Encaixe bucha: ISO A2-15 com furo 130 mm
- Motor: 22 kW – 400V trifásica
- Peso máquina: ca. 13.350 kg
Quem usa l'Apollo 1250 x 5000 e para quê

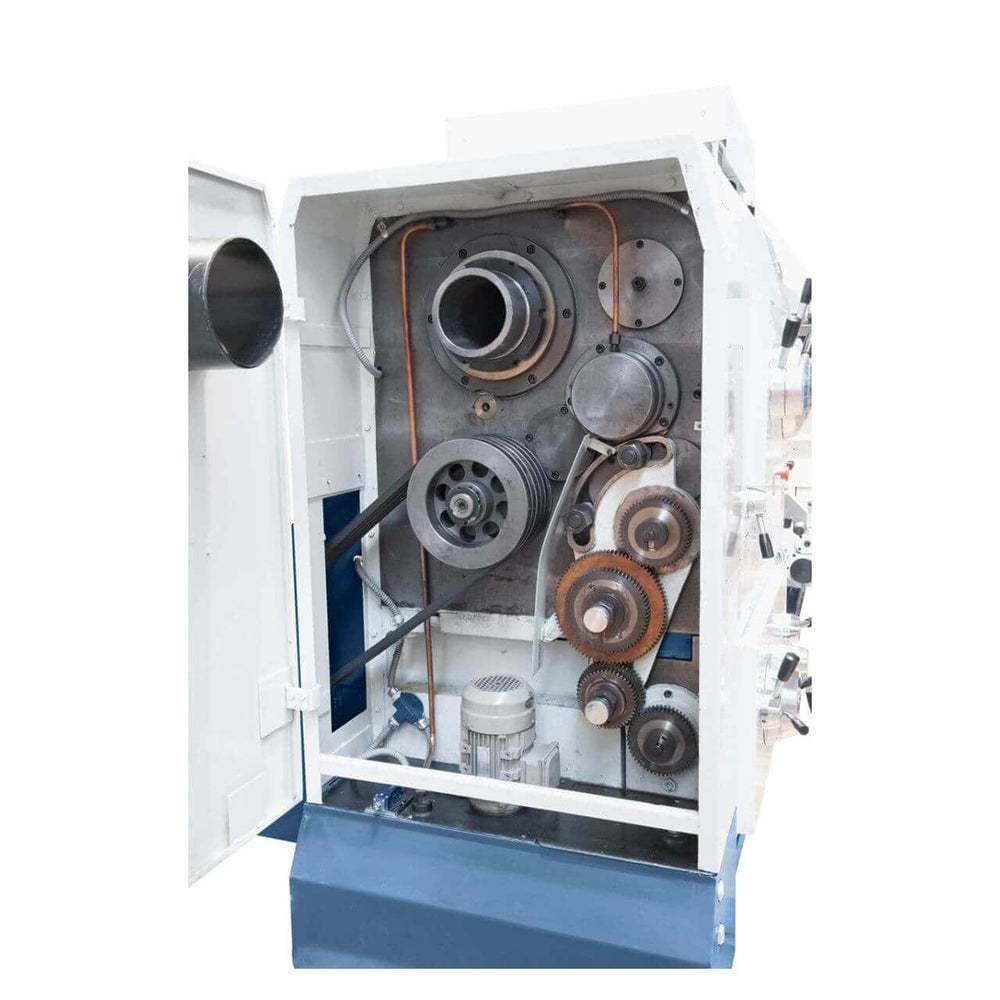

O Bernardo Apollo 1250 x 5000 é uno dos tornos paralelos pesados compatti da gama Apollo, caratterizzato de 5.000 mm entre as brocas com diâmetro 1.250 mm: trabalho de veios longos e perfis médias. O barramento rinforzato com largura 755 mm e l'attacco bucha ISO A2-15 definiscono a fita operacional: trabalho de veios, perfis e peças cilindrici tipiche de oficinas mecânicas industriais médio-grandes. O visualizador digital a 3 eixos ES-12 V incluído, a transmissão através de veio cardanico com frizione hidráulica e as 36 velocidade de 3,15 a 400 rpm com mudança marce cobrem qualquer material e geometria. L'avviamento macia do bucha com accoppiamento mecânico reduz stress sobre os componentes durante l'avvio dos peças pesados. Nos oficinas dos clientes Krollit l'Apollo 1250 x 5000 é scelto de oficinas mecânicas industriais, obras navali para riparazione e ricostruzione eixos e veios, costruttori de componentes para turbine e generatori, e oficinas specializzate em torneamento de precisão sobre peças pesados.
OU seu lugar na gama Bernardo
A família Apollo Bernardo é a linha de tornos paralelos pesados para aplicações industriais. Se articola em 12 modelos organizzati para diâmetro torneável sobre o bancada (1000, 1250, 1600, 2000 mm) e distância entre as brocas (1.500, 2.000, 3.000, 5.000, 8.000 mm). Família 1000-1250 (este modelo): encaixe ISO A2-15, motor 22 kW, 36 velocidade de 3,15 a 400 rpm, barramento 755 mm. Adequada a trabalhos de precisão sobre peças médio-grandes. Sobre de lei: família 1600 com ISO A2-15 (barramento 970 mm) para peças mais voluminosi mantendo estrutura compatível; família 1600 com MT 7 (barramento 1.100 mm) para aplicações industriais pesados; família 2000 (top, MT 7, motor 22-30 kW, incavo 2.300 mm) para produção industrial pesado. Affianco a 1250 x 5000 na mesma família: Apollo 1000 x 8000, Apollo 1250 x 1500, Apollo 1250 x 3000, Apollo 1250 x 8000. A escolha entre modelos da família depende da comprimento dos peças: para veios longos distância entre pontos 8.000 mm, para veios standard 3.000 mm, para peças curtos compatti 1.500 mm.
Logística e apoio Krollit
Envio Bernardo em 5-9 dias úteis (7 dias para ou Sobre o de Itália). Com peso ca. 13.350 kg exige gru de capacidade de carga adequada e pavimentazione industrial dimensionada. Dimensões 8,1 × 1,88 × 1,92 m: verificar l'accesso ao oficina. Lunette, contrapontos, buchas autocentranti e acessórios sobressalente originais Bernardo disponíveis de armazém com envio 3-5 dias úteis. Apoio ao cliente em italiano disponível.
Para quem é l'Apollo 1250 x 5000
| Perfil | Compatibilidade | Motivo |
|---|---|---|
| Amador appassionato | Não indicado | Máquina industrial pesado com peso ca. 13.350 kg e linha trifásica 400V industrial richiesta. Aplicação exclusivamente profissional de alto nível. |
| Oficina mecânica industrial | Recomendado | Diâmetro torneável 1250 mm e distância entre pontos 5000 mm cobrem trabalhos industriais standard. Visualizador ES-12 V incluído, estrutura em ferro fundido massiccia, encaixe ISO A2-15 para ferramentas profissionais. |
| Obra navale / fabricante turbine e energia | Recomendado | Configuração adequada a torneamento de veios, buchas e componentes meccanici de settori navale e energetico. Barramento 755 mm e contraponto MT 80 para estabilidade sobre peças longos e pesados. |
Não indicado para: trabalhos que exigem diâmetro torneável além 1250 mm sobre o bancada (salire à família 1600 ou 2000); peças além 5000 mm entre as brocas (escolher modelo com distância maior); oficinas sem linha trifásica 400V industrial ou sem pavimentazione industrial dimensionada; produção de série a alta cadenza CNC (avaliar tornos a controlo numerico).
Capacidade de torneamento
| Específica | Valor |
|---|---|
| Distância entre as brocas | 5000 mm |
| Diâmetro torneável sobre o bancada | 1250 mm |
| Diâmetro torneável sobre o carrinho | 900 mm |
| Peso máximo peça | 6.000 kg |
| Largura barramento | 755 mm |
Bucha e velocidade
| Específica | Valor |
|---|---|
| Encaixe bucha | ISO A2-15 |
| Furo bucha | 130 mm |
| Velocidade bucha | (24) 3,15-315 / (12) 5-400 rpm |
Corse e avanços
| Específica | Valor |
|---|---|
| Curso eixo X | 630 mm |
| Curso eixo Z | 4800 mm |
| Curso eixo Z1 (contraponto) | 300 mm |
| Avanços (X / Z / Z1) | 0,064-12 / 0,032-6 / 0,016-3 mm/rotação |
| Avanços rapidi (X / Z) | 1.870 / 3.740 mm/min |
Contraponto
| Específica | Valor |
|---|---|
| Contraponto (cone) | MT 80 |
| Contraponto (Ø) | Ø 160 mm |
| Curso canotto contraponto | 300 mm |
| Regulação transversal contraponto | ± 2,5 mm |

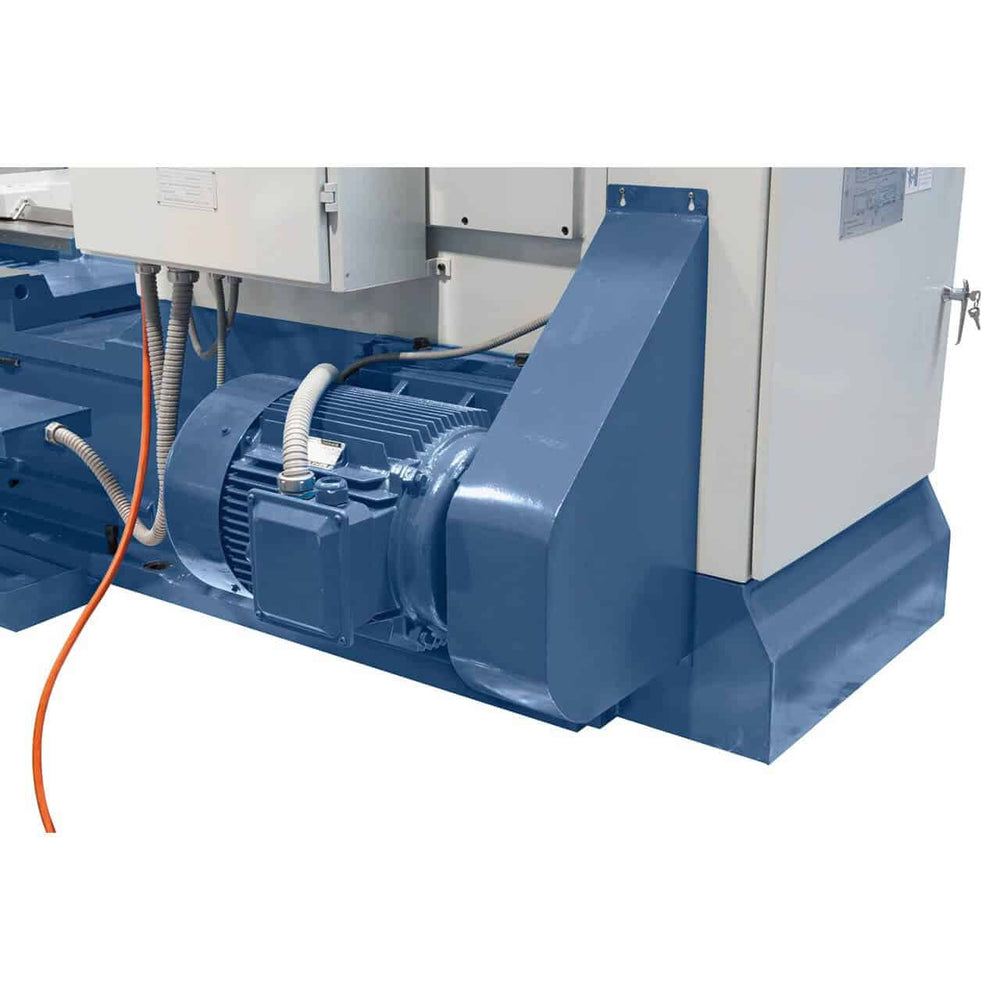

Motor e alimentação
| Específica | Valor |
|---|---|
| Potência motor | 22 kW |
| Alimentação | 400V – 50Hz – trifásica |
Lunette
| Específica | Valor |
|---|---|
| Luneta fixa (passagem) | 50-590 mm |
| Luneta móvel (passagem) | 50-220 mm |
Dimensões e peso
| Específica | Valor |
|---|---|
| Dimensões máquina (L × P × H) | 8,1 × 1,88 × 1,92 m |
| Peso máquina | ca. 13.350 kg |
Conformidade
| Específica | Valor |
|---|---|
| Marcação | CE |
| Diretiva | Máquinas 2006/42/CE |
Equipamento standard
- Torno Bernardo Apollo 1250 x 5000
- Visualizador digital a 3 eixos ES-12 V com display LCD

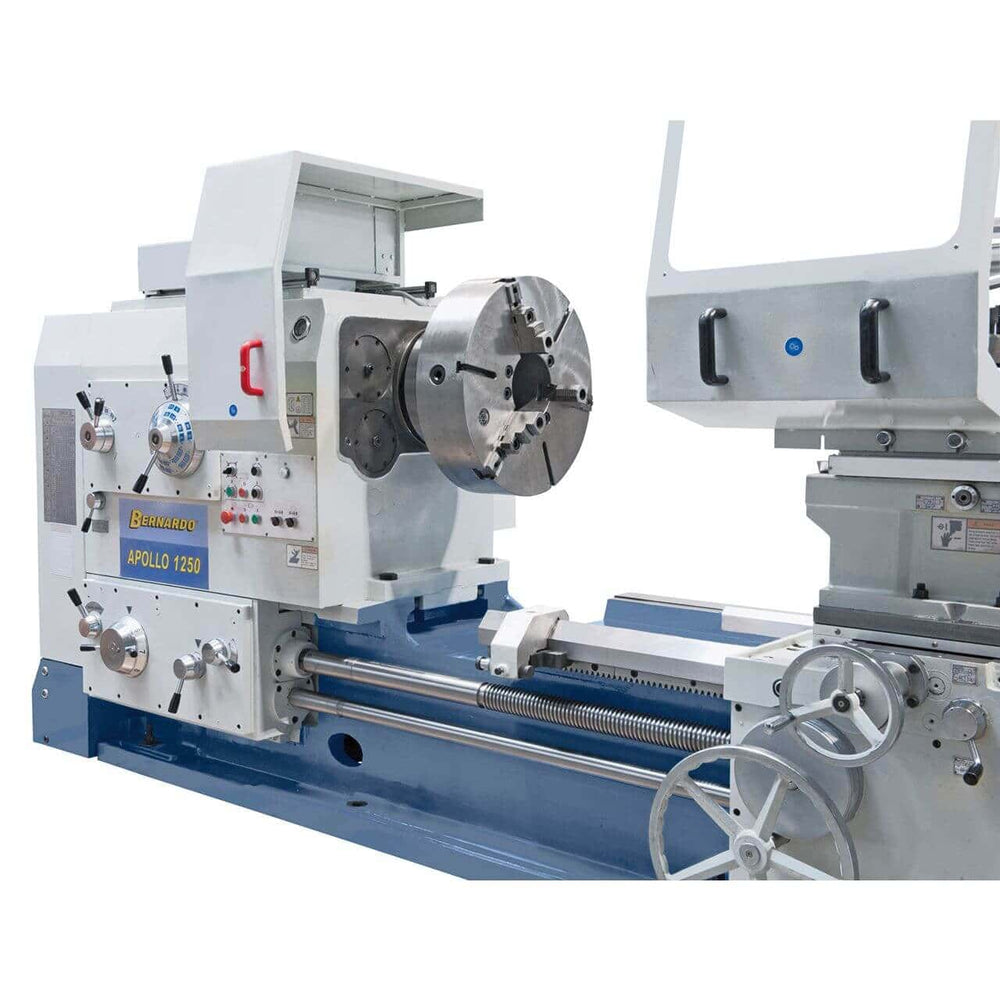

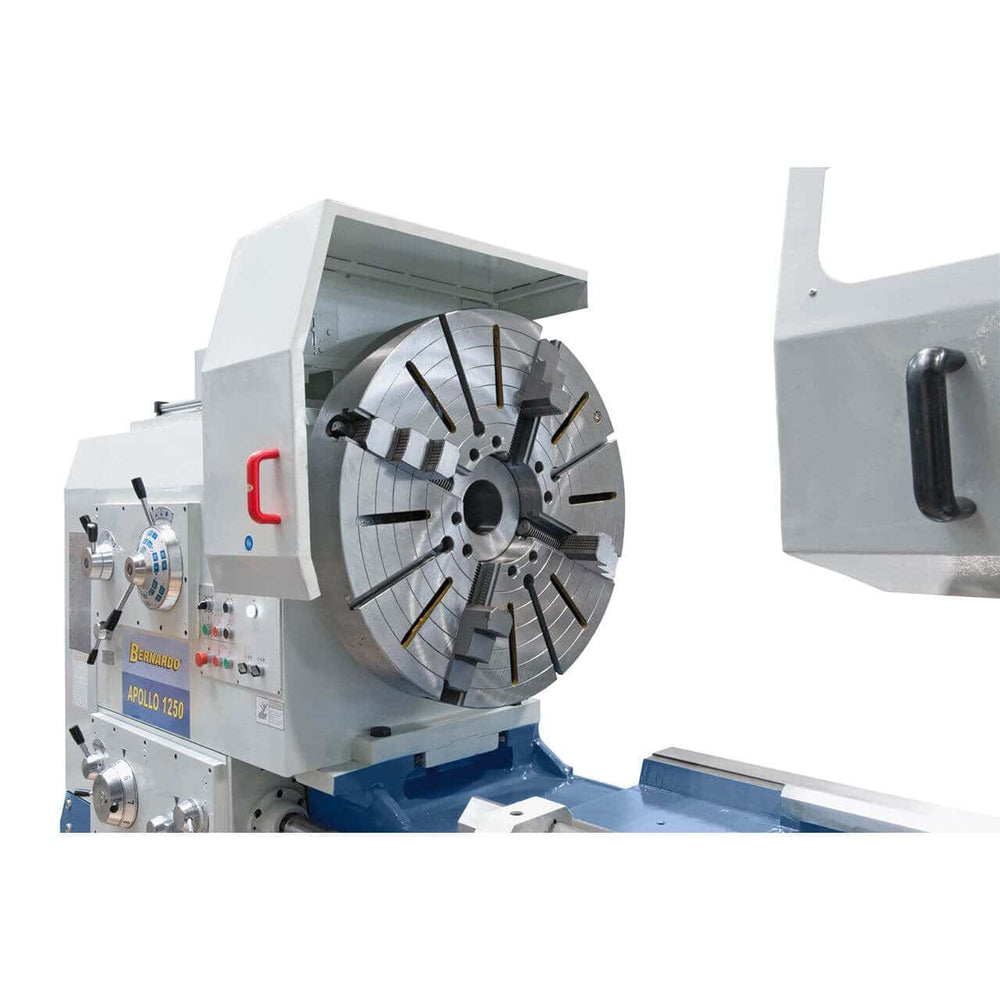

- Bucha indipendente Ø 1000 mm

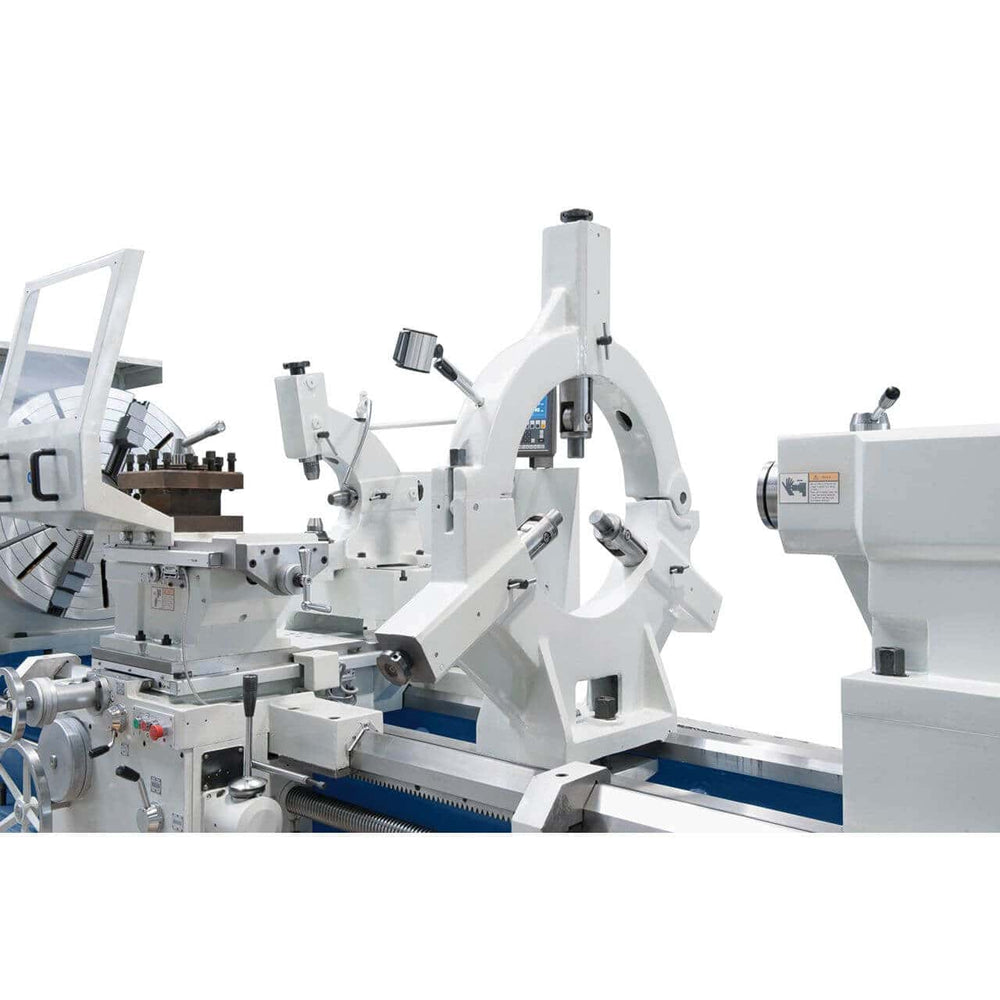

- Luneta fixa (passagem 50-590 mm)
- Luneta móvel (passagem 50-220 mm)

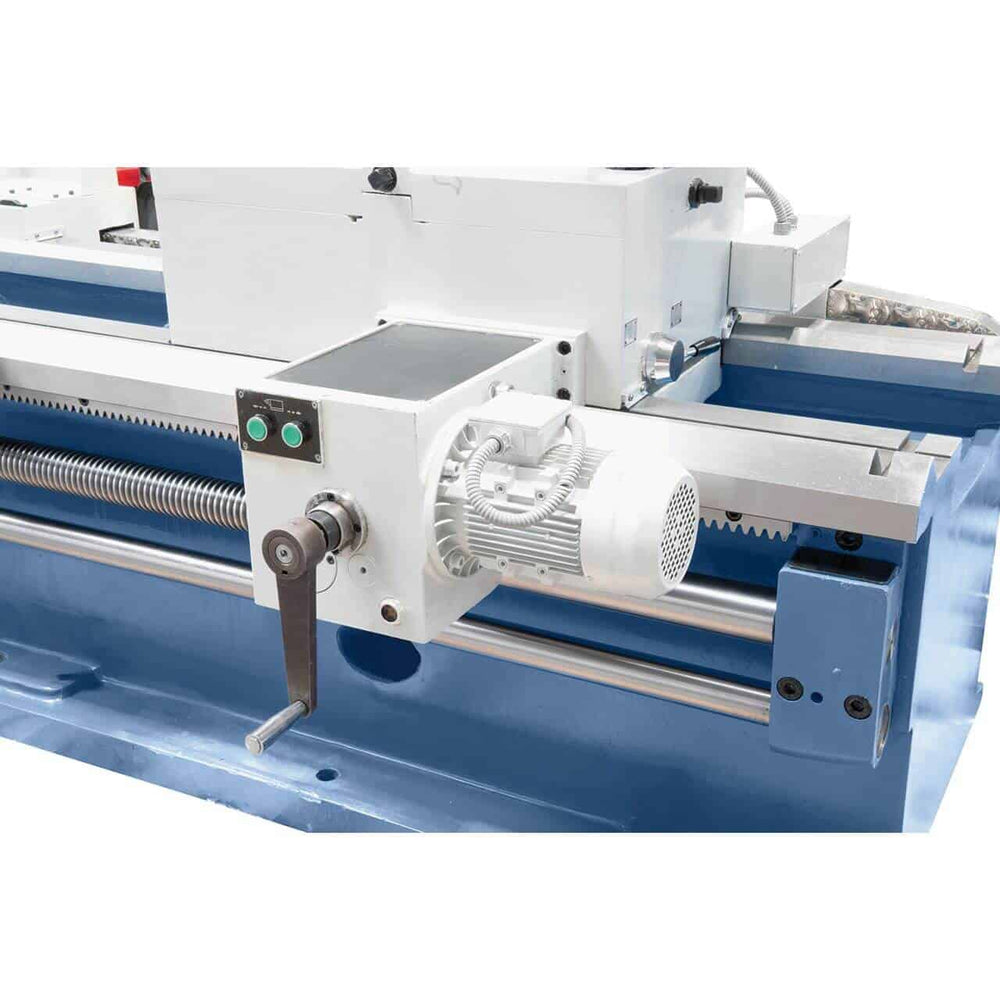

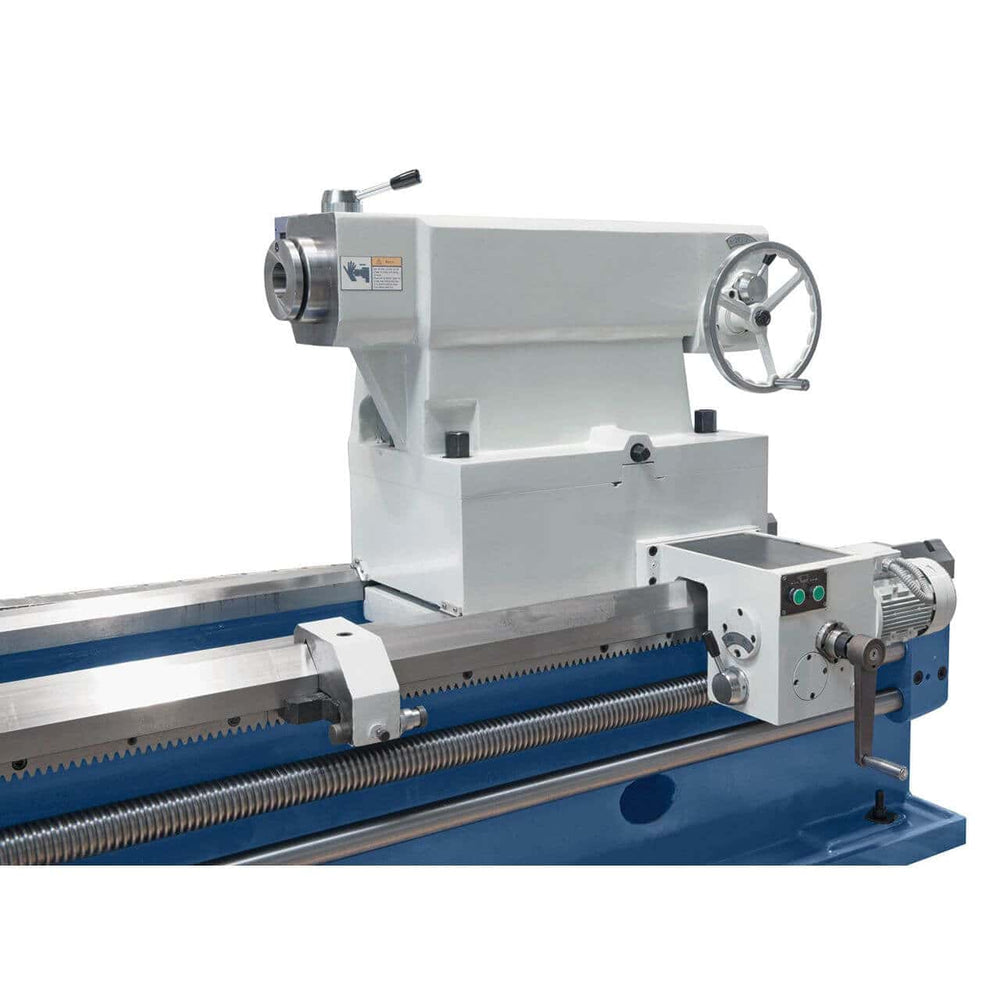

- Contraponto motorizada
- Lubrificação centralizzata
- Riempimento iniziale com óleo Shell Tellus 46

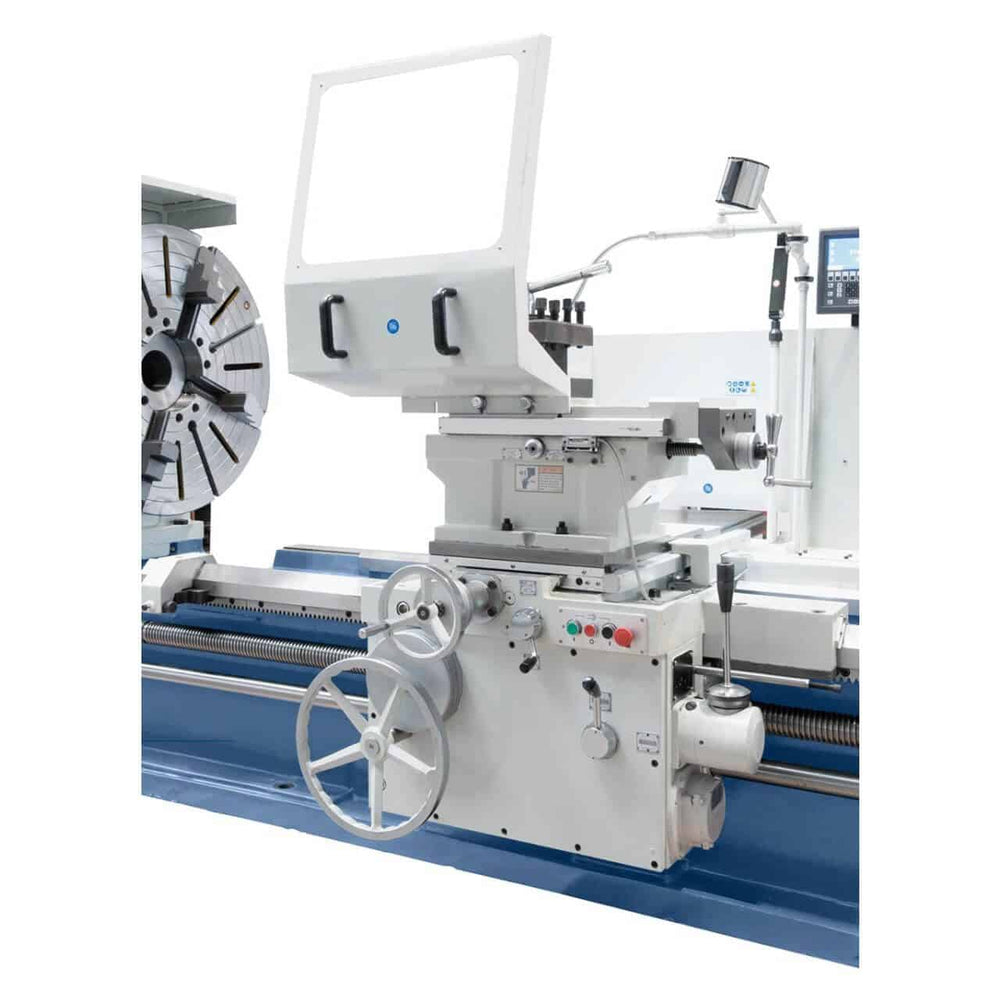

- Torreta porta-ferramentas a 4 posizioni
- Cobertura protetora torreta porta-ferramentas
- Sistema refrigerante
- Lâmpada LED máquina
- Casquilho cónica Morsas
- Tirafondi de ancoraggio
Perguntas frequentes
Quais são os settori típicos de utilização dell'Apollo 1250 x 5000?
Settori navale (veios nautici, eliche, redutores), energetico (eixos turbine, generatori), mecânico pesado (cilindri, polias, rodas dentate). A distância entre as brocas 5000 mm e o diâmetro torneável 1250 mm definiscono a fita operacional.
Esempi de peças típicos: veios de transmissão longos (componentes para motores navali), perfis cilindrici de grossa dimensão (componentes para macchinari industriais), flanges de tubazioni industriais. Para peças específicos verificar em anticipo o diâmetro máximo, a comprimento e o peso de peça em relazione às capacidade da máquina.
Qual espaço operacional exige em oficina?
Dimensões máquina 8,1 × 1,88 × 1,92 m. Para o funzionamento operacional (carga/descarga peças, movimentação, accesso para manutenção) serve un'area global pelo menos 1,5x as dimensões da máquina, com altura teto adequada.
A instalação exige pavimentazione industrial ou fondazione em betão armato dimensionada para o peso da máquina mais os peças típicos. Para a antes instalação é raccomandato consultar um installatore qualificado para a valutazione strutturale e de conformidade do sito.

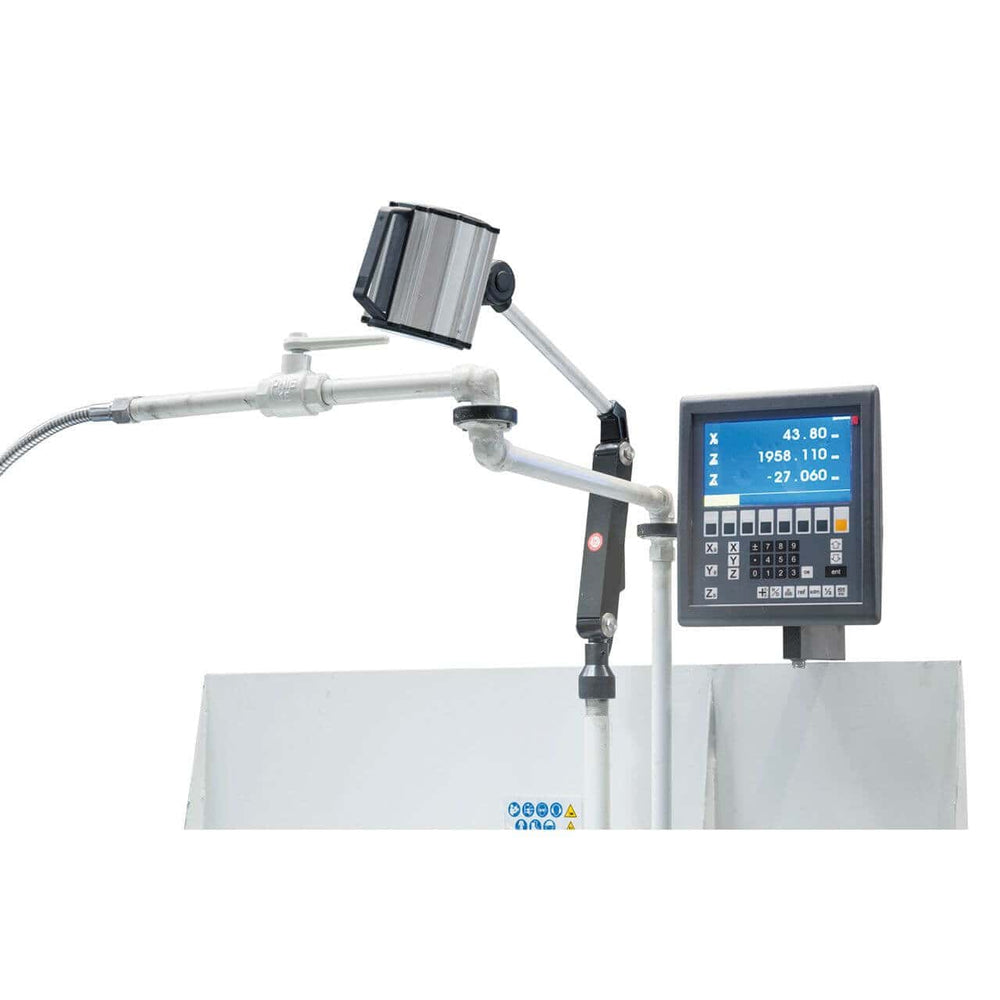

O visualizador digital ES-12 V a 3 eixos é davvero necessário?
Sim para produção de precisão. O DRO mostra em tempo real a posição esatta dos eixos ao centesimo de millimetro, eliminando errori de lettura dos volantini graduati. Sobre um torno pesado de estas dimensões a precisão de posicionamento é determinante para a qualidade das trabalhos.
Sem DRO a precisão de posicionamento depende da lettura visuale dos volantini e da compensazione do gioco das parafusos: errori de 0,1-0,2 mm são típicos. Com DRO a precisão de posicionamento atinge facilmente 0,01 mm. Sull'Apollo é incluído de série a diferença de molti tornos industriais entry de outras marcas onde o DRO é acessório opzionale costoso.
Conviene um Apollo 1250 ou salire ao diâmetro 1600?
Depende do diâmetro máximo dos peças típicos. Até Ø 1000 mm sobre o bancada l'Apollo 1250 é dimensionado corretamente. Para peças regularmente sobre Ø 1062 mm a família 1600 é obbligata.
A família 1600 tem barramento rinforzato 970 mm (vs 755 mm), curso X estendida 820 mm (vs 630 mm), peso superior. O custo é mais alto. Para oficinas em crescita ou com necessidades variabili é strategicamente preferibile dimensionare corretamente em anticipo. Para oficinas consolidate com produção standardizzata sull'attuale diâmetro máximo, l'investimento adicional não é giustificato.
Qual é a durabilidade útil attesa de um torno Apollo?
Para uso industrial standard a gama Apollo é projetada para durabilidade operacional superior a 25-30 anni com manutenção regular. As componentes soggette a desgaste (rolamentos, guias, sistema de lubrificação, frizioni) são sostituibili com peças sobressalentes originais Bernardo.
A estrutura em ferro fundido stabilizzata, temperada e retificada (característica dos tornos Apollo) não se desgaste significativamente: o barramento e a cabeça mantengono precisão para decenni com manutenção correta. OS componentes meccanici a contatto são dimensionati para uso contínuo industrial e se sostituiscono periodicamente. Peças sobressalentes originais Bernardo disponíveis de armazém com envio 3-5 dias úteis. Para uso intensivo é consigliabile um tampo de manutenção preventiva semestrale.
