Torno paralelo pesado Bernardo Apollo 1600 x 3000 – distância entre pontos 3000 mm, diâmetro 1600 mm, motor 22 kW, ISO A2-15, peso 12.900 kg, DRO 3 eixos incluído
Torno paralelo pesado Bernardo Apollo 1600 x 3000 – distância entre pontos 3000 mm, diâmetro 1600 mm, motor 22 kW, ISO A2-15, peso 12.900 kg, DRO 3 eixos incluído está esgotado e será enviado assim que estiver de novo em estoque.
Consegna e Spedizione
Consegna e Spedizione
Add some general information about your delivery and shipping policies.
Torno paralelo pesado Bernardo Apollo 1600 x 3000 – distância entre...
-
Descrizione
-
Sicurezza del prodotto
-
Recensioni
Descrizione

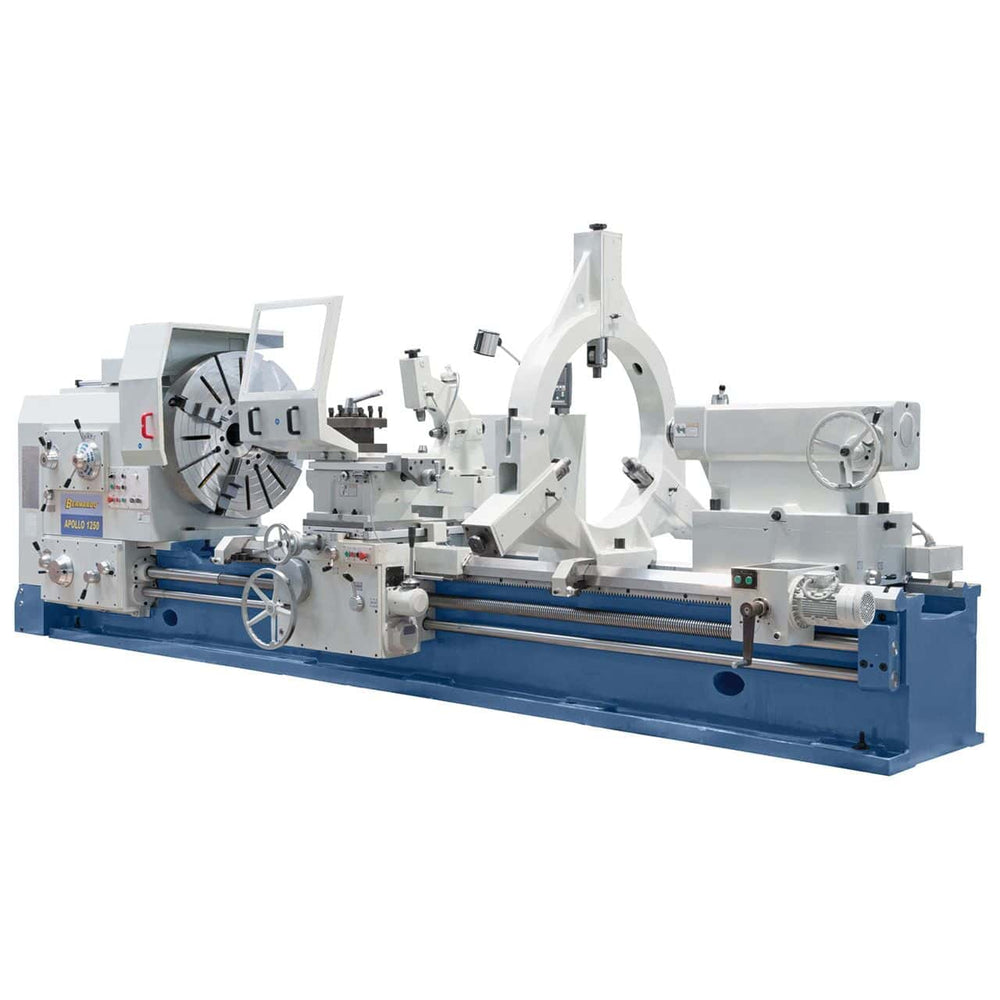

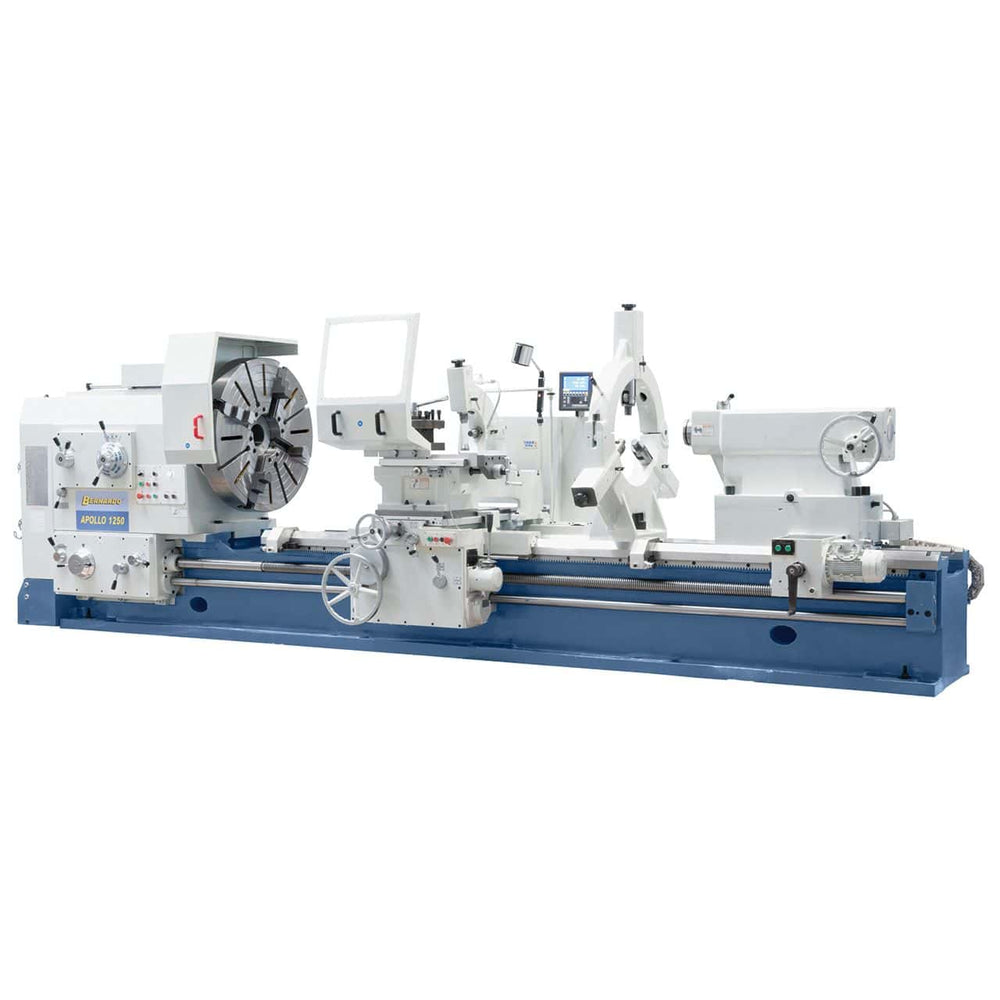

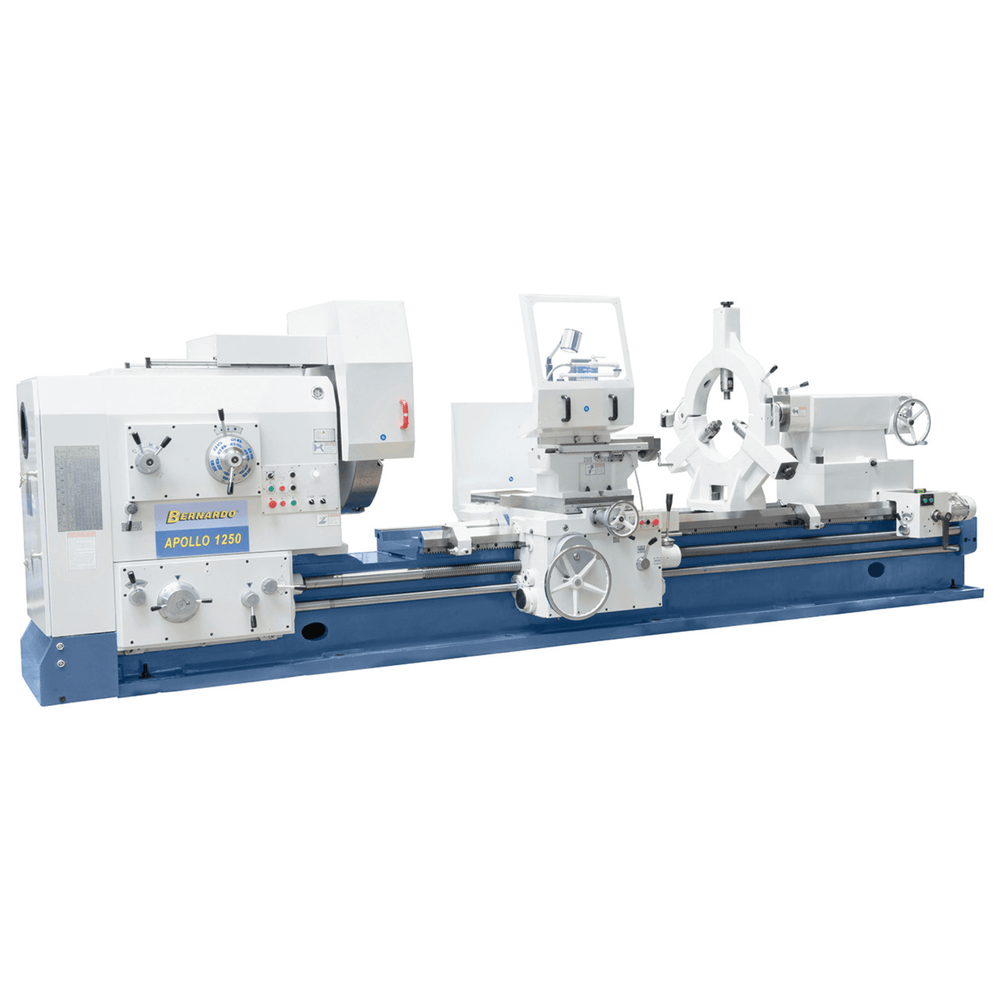

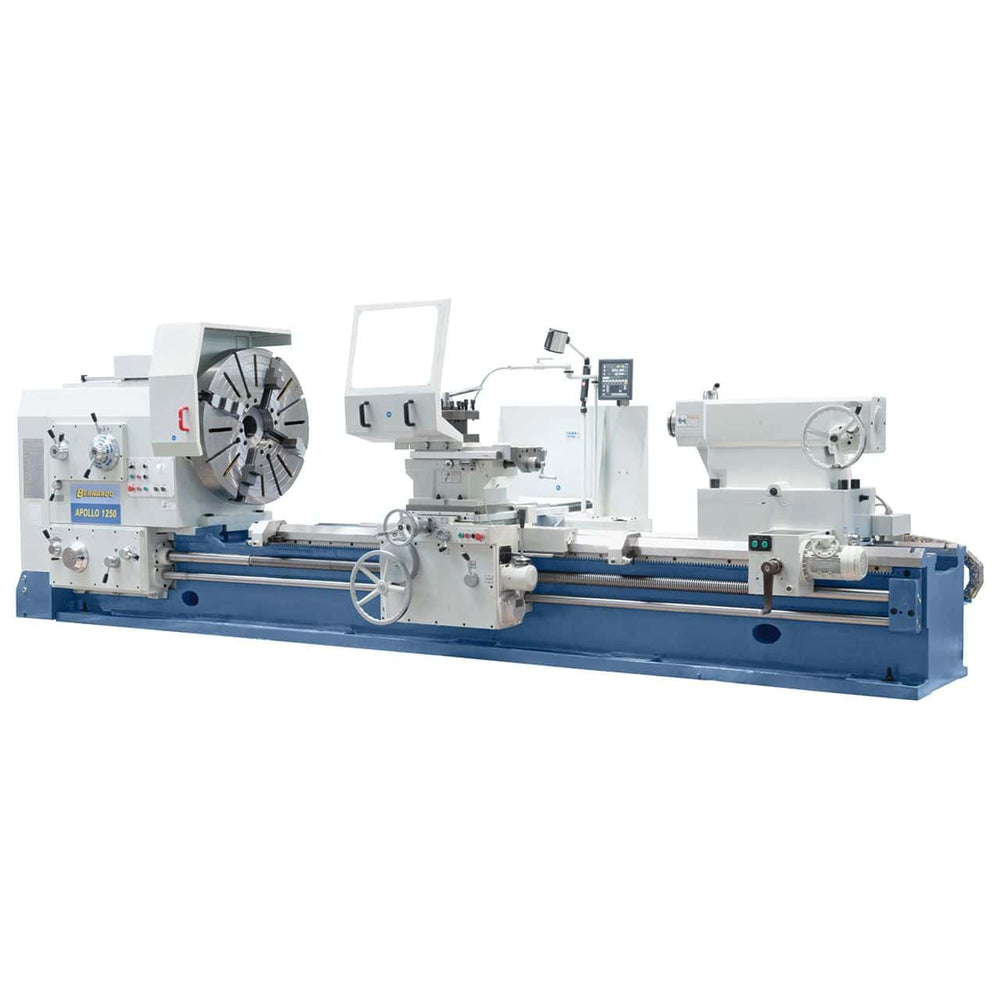

O torno paralelo pesado Bernardo Apollo 1600 x 3000 é o modelo intermédio da família Apollo. Oferece distância entre as brocas 3000 mm, diâmetro torneável sobre o bancada 1600 mm, diâmetro torneável sobre o carrinho 1280 mm, largura barramento 970 mm, encaixe bucha ISO A2-15 com furo 130 mm, velocidade bucha (24) 3,15-315 / (12) 5-400 rpm, motor 22 kW a 400V trifásica. Visualizador digital a 3 eixos ES-12 V incluído, estrutura em ferro fundido massiccia. Peso máquina ca. 12.900 kg. Adequado a settori navale, energetico, mecânico pesado. Produto na Áustria, distribuído em Itália pela Krollit como distribuidor oficial Bernardo desde 2007.
- Distância entre as brocas: 3000 mm
- Diâmetro torneável sobre o bancada: 1600 mm
- Diâmetro torneável sobre o carrinho: 1280 mm
- Largura barramento: 970 mm
- Encaixe bucha: ISO A2-15 com furo 130 mm
- Motor: 22 kW – 400V trifásica
- Peso máquina: ca. 12.900 kg
Quem usa l'Apollo 1600 x 3000 e para quê
O Bernardo Apollo 1600 x 3000 é uno dos tornos paralelos pesados intermedi da gama Apollo, caratterizzato de 3.000 mm entre as brocas com diâmetro 1.600 mm sobre o bancada e barramento rinforzato 970 mm. O barramento rinforzato com largura 970 mm e l'attacco bucha ISO A2-15 definiscono a fita operacional: trabalho de veios, perfis e peças cilindrici oficinas industriais com esigenza de peças voluminosi. As características mecânicas são identiche à família 1000/1250 (encaixe ISO A2-15, motor 22 kW, 36 velocidade de 3,15 a 400 rpm) mas com barramento mais largo (970 mm vs 755 mm) e curso X estendida (820 mm vs 630 mm) para gestire corretamente o diâmetro torneável 1.600 mm. Nos oficinas dos clientes Krollit l'Apollo 1600 x 3000 é scelto de oficinas mecânicas industriais, obras navali para riparazione e ricostruzione eixos e veios, costruttori de componentes para turbine e generatori, e oficinas specializzate em torneamento de precisão sobre peças pesados.
OU seu lugar na gama Bernardo
A família Apollo Bernardo é a linha de tornos paralelos pesados para aplicações industriais. Se articola em 12 modelos organizzati para diâmetro torneável sobre o bancada (1000, 1250, 1600, 2000 mm) e distância entre as brocas (1.500, 2.000, 3.000, 5.000, 8.000 mm). Família 1600 (este modelo): encaixe ISO A2-15 mantenuto, mas barramento rinforzato 970 mm e curso X estendida 820 mm para gestire diâmetro torneável 1.600 mm. Posição intermédia entre família compacta 1000-1250 (barramento 755 mm) e família industrial pesado 1600/2000 com MT 7 (barramento 1.100 mm). Para oficinas em transizione entre produção standard e industrial pesado é a escolha dimensionada corretamente: mantém a flexibilidade ISO A2-15 com dimensões operative adequadas a peças mais voluminosi.
Logística e apoio Krollit
Envio Bernardo em 5-9 dias úteis (7 dias para ou Sobre o de Itália). Com peso ca. 12.900 kg exige gru de capacidade de carga adequada e pavimentazione industrial dimensionada. Dimensões 6,04 × 2,06 × 2,23 m: verificar l'accesso ao oficina. Lunette, contrapontos, buchas autocentranti e acessórios sobressalente originais Bernardo disponíveis de armazém com envio 3-5 dias úteis. Apoio ao cliente em italiano disponível.
Para quem é l'Apollo 1600 x 3000
| Perfil | Compatibilidade | Motivo |
|---|---|---|
| Amador appassionato | Não indicado | Máquina industrial pesado com peso ca. 12.900 kg e linha trifásica 400V industrial richiesta. Aplicação exclusivamente profissional de alto nível. |
| Oficina mecânica industrial | Recomendado | Diâmetro torneável 1600 mm e distância entre pontos 3000 mm cobrem trabalhos industriais standard. Visualizador ES-12 V incluído, estrutura em ferro fundido massiccia, encaixe ISO A2-15 para ferramentas profissionais. |
| Obra navale / fabricante turbine e energia | Recomendado | Configuração adequada a torneamento de veios, buchas e componentes meccanici de settori navale e energetico. Barramento 970 mm e contraponto MT 80 para estabilidade sobre peças longos e pesados. |
Não indicado para: trabalhos que exigem diâmetro além 1600 mm ou incavo além None mm (a família 2000 com incavo 2.300 mm é dimensionada corretamente); oficinas com necessidades contenute (a família 1000-1250 é mais economica para trabalhos standard); oficinas sem pavimentazione industrial dimensionada ou sem linha trifásica 400V industrial; produção de série a alta cadenza com CNC.
Capacidade de torneamento
| Específica | Valor |
|---|---|
| Distância entre as brocas | 3000 mm |
| Diâmetro torneável sobre o bancada | 1600 mm |
| Diâmetro torneável sobre o carrinho | 1280 mm |
| Peso máximo peça | 6.000 kg |
| Largura barramento | 970 mm |

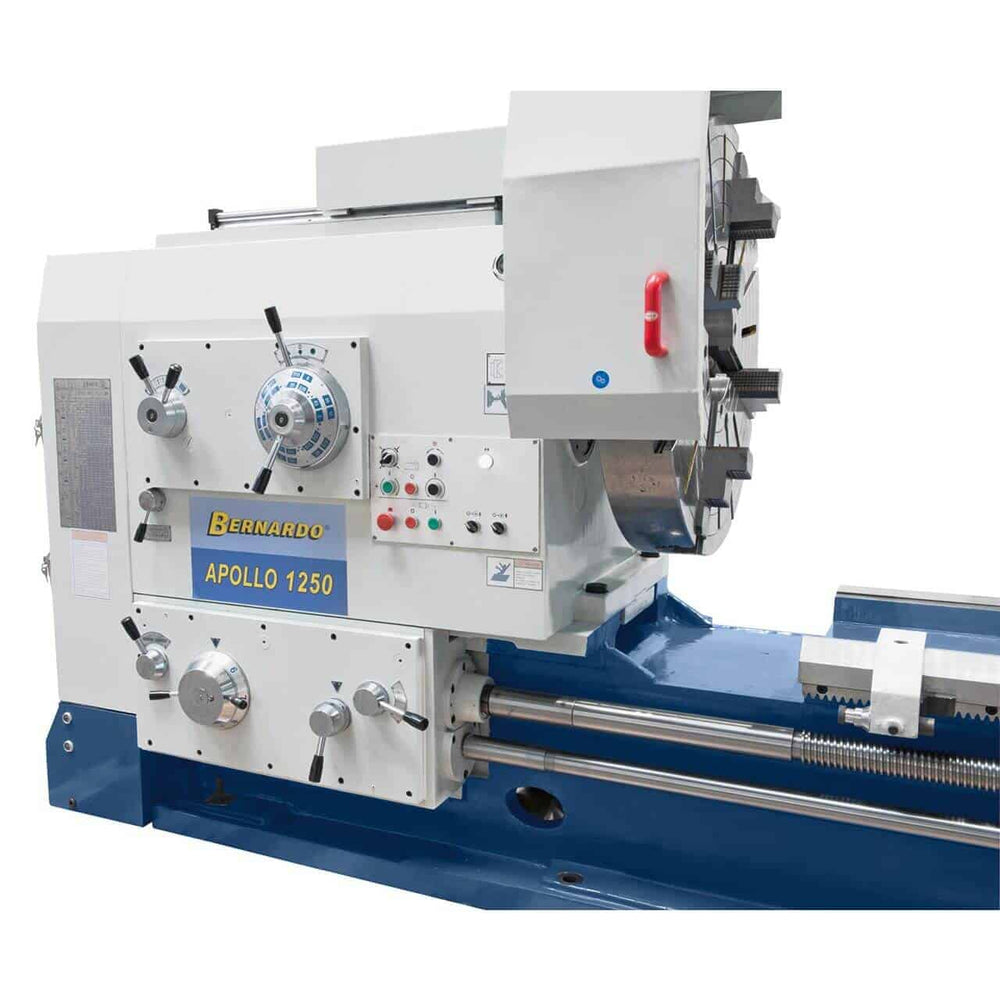

Bucha e velocidade
| Específica | Valor |
|---|---|
| Encaixe bucha | ISO A2-15 |
| Furo bucha | 130 mm |
| Velocidade bucha | (24) 3,15-315 / (12) 5-400 rpm |
Corse e avanços
| Específica | Valor |
|---|---|
| Curso eixo X | 820 mm |
| Curso eixo Z | 2800 mm |
| Curso eixo Z1 (contraponto) | 300 mm |
| Avanços (X / Z / Z1) | 0,064-12 / 0,032-6 / 0,016-3 mm/rotação |
| Avanços rapidi (X / Z) | 1.870 / 3.740 mm/min |

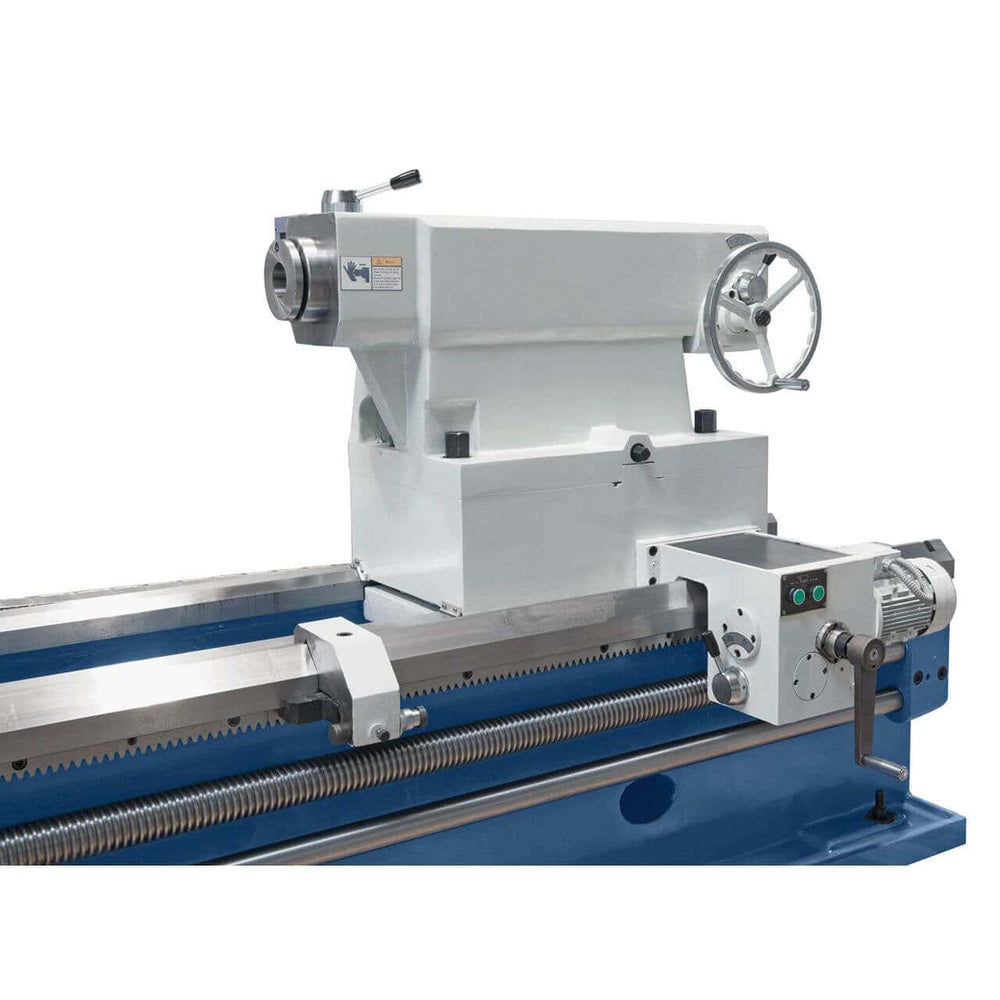

Contraponto
| Específica | Valor |
|---|---|
| Contraponto (cone) | MT 80 |
| Contraponto (Ø) | Ø 160 mm |
| Curso canotto contraponto | 300 mm |
| Regulação transversal contraponto | ± 2,5 mm |

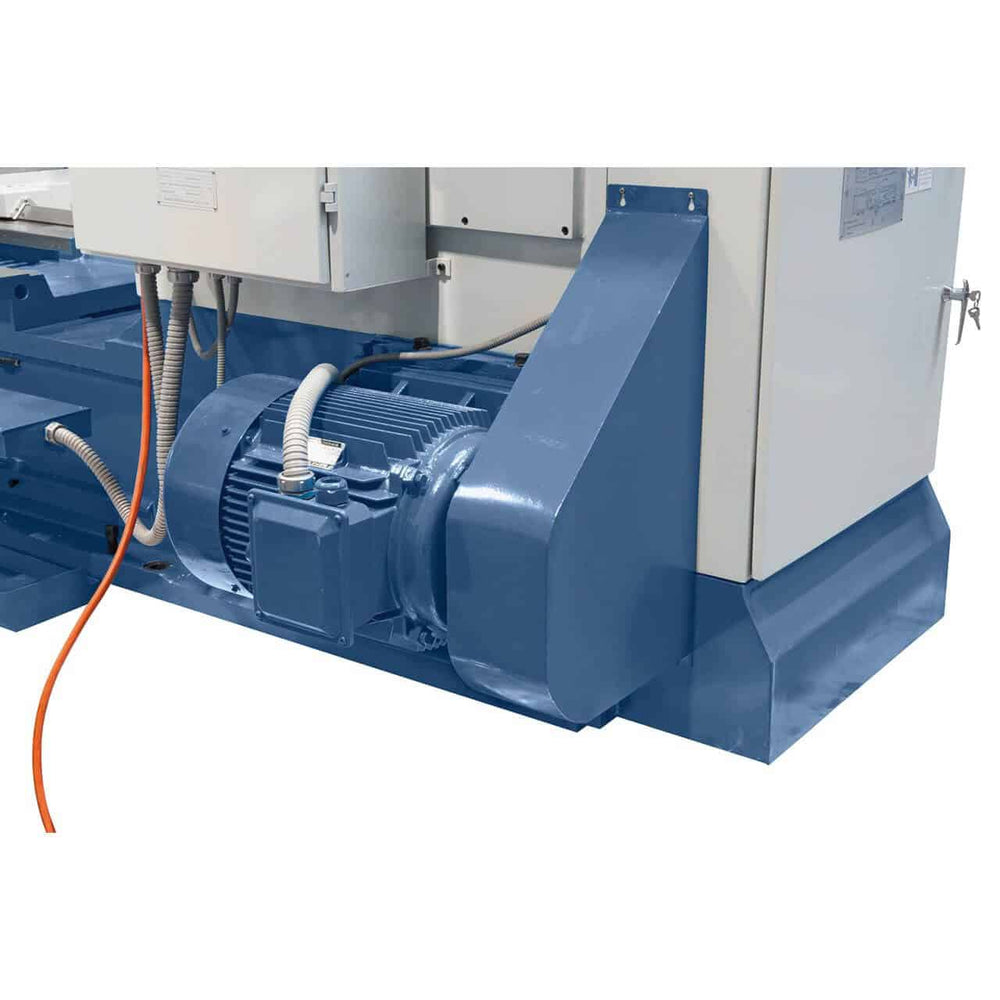

Motor e alimentação
| Específica | Valor |
|---|---|
| Potência motor | 22 kW |
| Alimentação | 400V – 50Hz – trifásica |

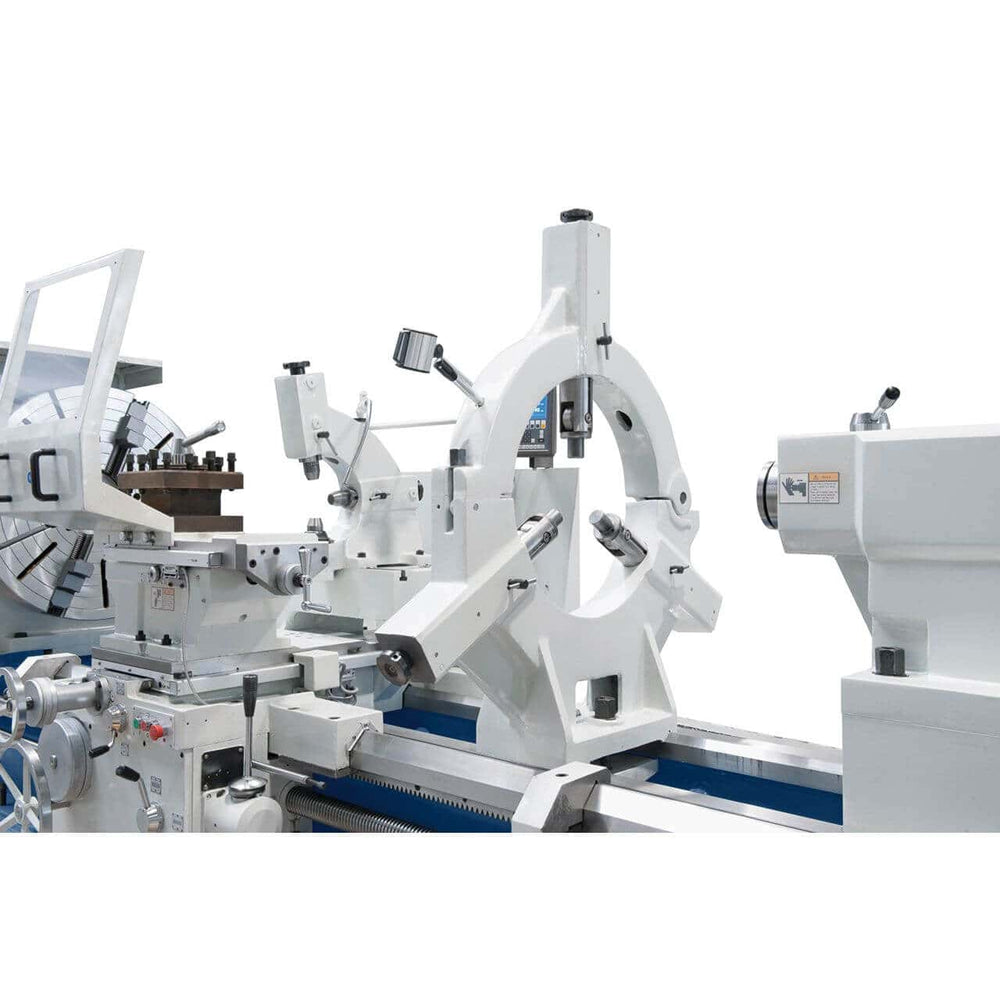

Lunette
| Específica | Valor |
|---|---|
| Luneta fixa (passagem) | 220-630 mm |
| Luneta móvel (passagem) | 50-220 mm |
Dimensões e peso
| Específica | Valor |
|---|---|
| Dimensões máquina (L × P × H) | 6,04 × 2,06 × 2,23 m |
| Peso máquina | ca. 12.900 kg |
Conformidade
| Específica | Valor |
|---|---|
| Marcação | CE |
| Diretiva | Máquinas 2006/42/CE |
Equipamento standard
- Torno Bernardo Apollo 1600 x 3000
- Visualizador digital a 3 eixos ES-12 V com display LCD

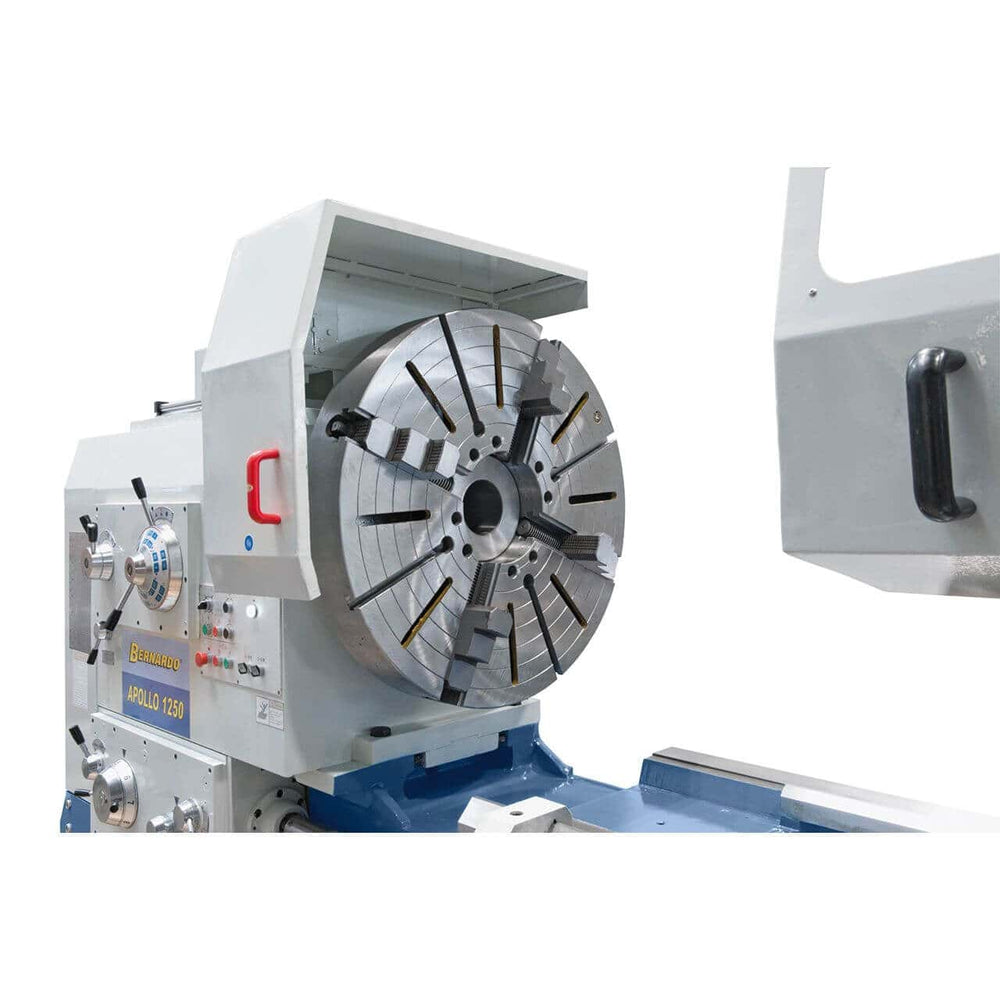

- Bucha indipendente Ø 1000 mm
- Luneta fixa (passagem 220-630 mm)
- Luneta móvel (passagem 50-220 mm)
- Contrapontos fisse
- Lubrificação centralizzata
- Riempimento iniziale com óleo Shell Tellus 46
- Torreta porta-ferramentas a 4 posizioni
- Cobertura protetora torreta porta-ferramentas
- Sistema refrigerante
- Lâmpada LED máquina
- Casquilho cónica Morsas
- Tirafondi de ancoraggio
Perguntas frequentes
Quais são os settori típicos de utilização dell'Apollo 1600 x 3000?
Settori navale (veios nautici, eliche, redutores), energetico (eixos turbine, generatori), mecânico pesado (cilindri, polias, rodas dentate). A distância entre as brocas 3000 mm e o diâmetro torneável 1600 mm definiscono a fita operacional.
Esempi de peças típicos: veios de transmissão longos (componentes para motores navali), perfis cilindrici de grossa dimensão (componentes para macchinari industriais), flanges de tubazioni industriais. Para peças específicos verificar em anticipo o diâmetro máximo, a comprimento e o peso de peça em relazione às capacidade da máquina.
Qual espaço operacional exige em oficina?
Dimensões máquina 6,04 × 2,06 × 2,23 m. Para o funzionamento operacional (carga/descarga peças, movimentação, accesso para manutenção) serve un'area global pelo menos 1,5x as dimensões da máquina, com altura teto adequada.
A instalação exige pavimentazione industrial ou fondazione em betão armato dimensionada para o peso da máquina mais os peças típicos. Para a antes instalação é raccomandato consultar um installatore qualificado para a valutazione strutturale e de conformidade do sito.

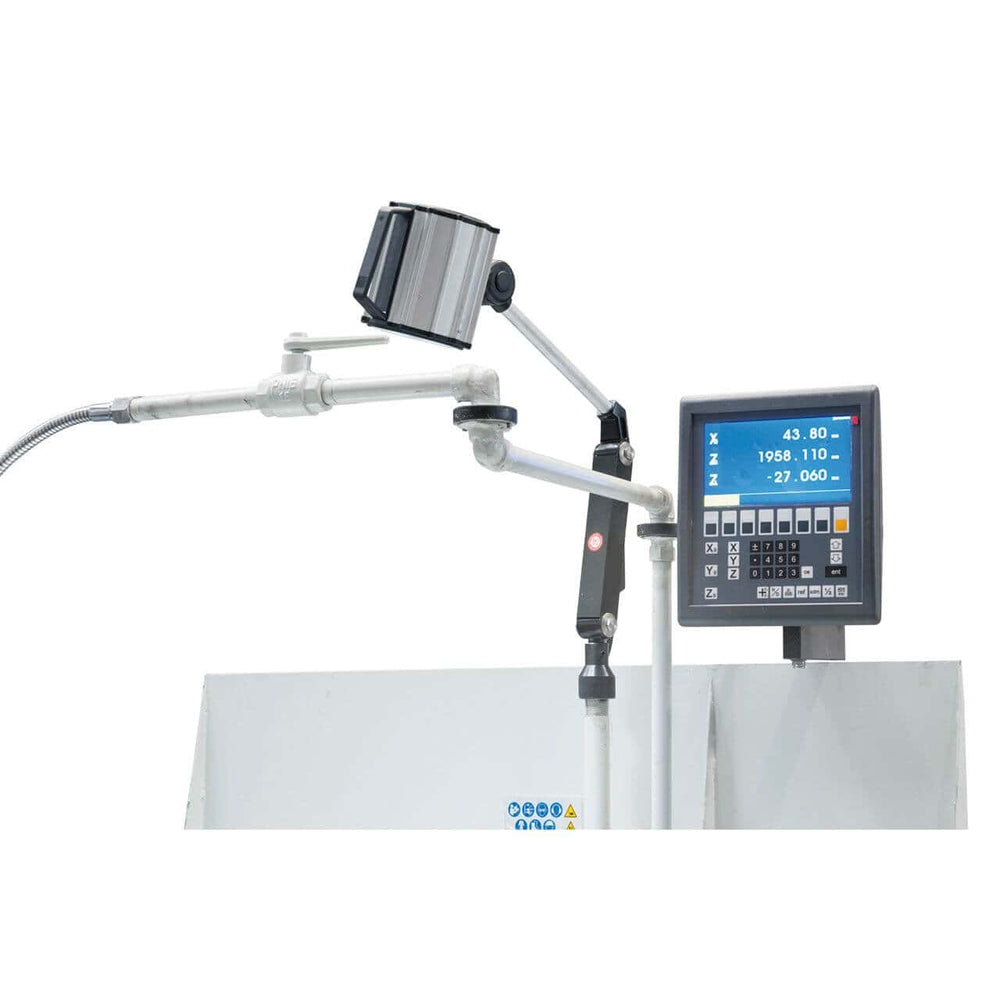

O visualizador digital ES-12 V a 3 eixos é davvero necessário?
Sim para produção de precisão. O DRO mostra em tempo real a posição esatta dos eixos ao centesimo de millimetro, eliminando errori de lettura dos volantini graduati. Sobre um torno pesado de estas dimensões a precisão de posicionamento é determinante para a qualidade das trabalhos.
Sem DRO a precisão de posicionamento depende da lettura visuale dos volantini e da compensazione do gioco das parafusos: errori de 0,1-0,2 mm são típicos. Com DRO a precisão de posicionamento atinge facilmente 0,01 mm. Sull'Apollo é incluído de série a diferença de molti tornos industriais entry de outras marcas onde o DRO é acessório opzionale costoso.
Qual é a diferença prático com a família 2000?
A família 2000 tem diâmetro torneável 2.000 mm (vs 1600 mm) e diâmetro sull'incavo 2.300 mm (vs None mm). Mesmo barramento 1.100 mm e encaixe MT 7. Pesi e dimensões significativamente superiores.
Para oficinas que trabalham regularmente flanges e discos grandes (além 1.600 mm), a família 2000 é obbligata. Para peças entro 1.600 mm a família 1600 é dimensionada corretamente com custo inferior. A diferença é mecânica e dimensionale; as características operative (velocidade, encaixe, motor) são simili.
Qual é a durabilidade útil attesa de um torno Apollo?
Para uso industrial standard a gama Apollo é projetada para durabilidade operacional superior a 25-30 anni com manutenção regular. As componentes soggette a desgaste (rolamentos, guias, sistema de lubrificação, frizioni) são sostituibili com peças sobressalentes originais Bernardo.
A estrutura em ferro fundido stabilizzata, temperada e retificada (característica dos tornos Apollo) não se desgaste significativamente: o barramento e a cabeça mantengono precisão para decenni com manutenção correta. OS componentes meccanici a contatto são dimensionati para uso contínuo industrial e se sostituiscono periodicamente. Peças sobressalentes originais Bernardo disponíveis de armazém com envio 3-5 dias úteis. Para uso intensivo é consigliabile um tampo de manutenção preventiva semestrale.
