Coluna Diâmetro: 58 mm
Motor: 0,55 kW (S1) / 0,80 kW (S6) a 230 V
Peso: 36 kg
Quem usa a TB 16 T / 230 V e para quê?

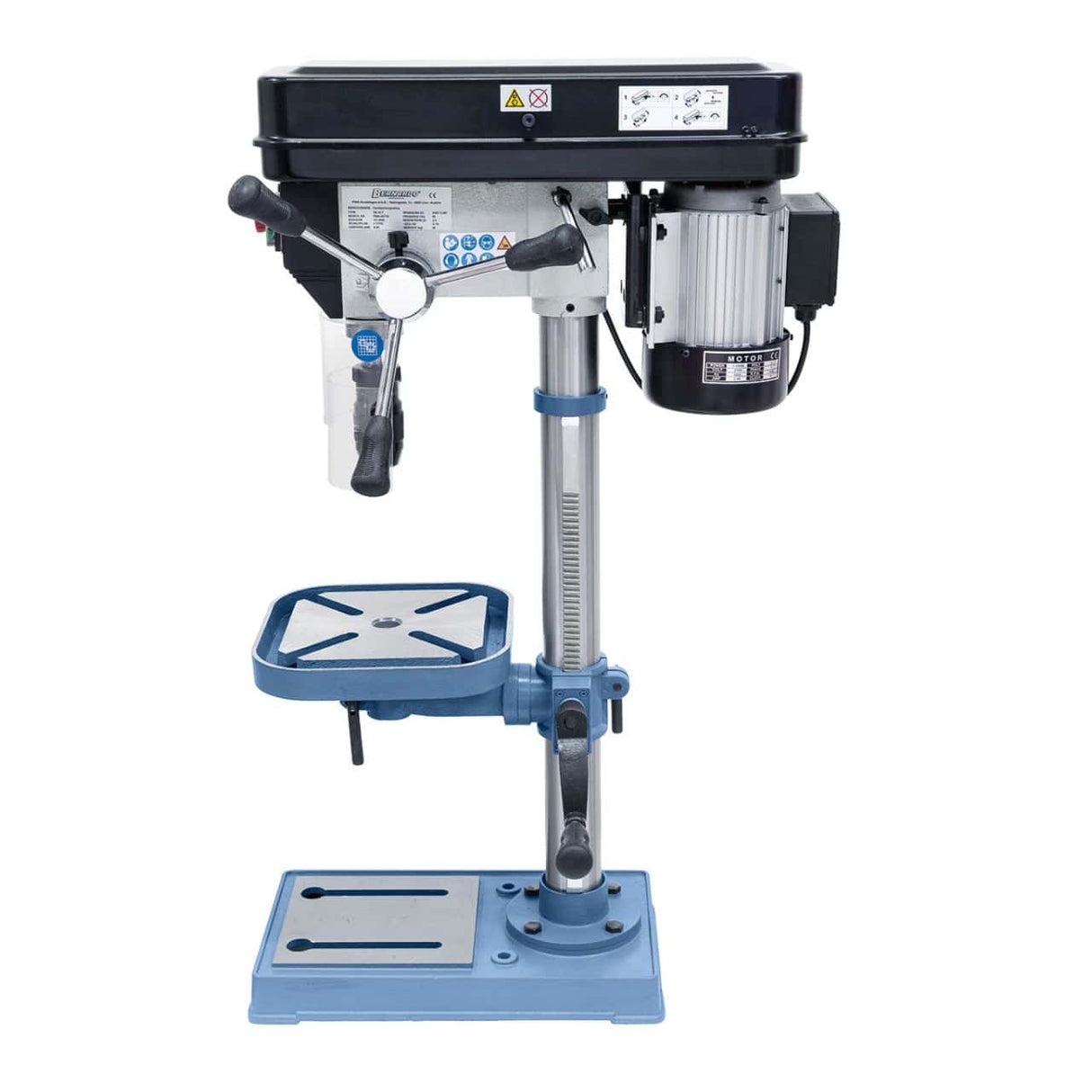

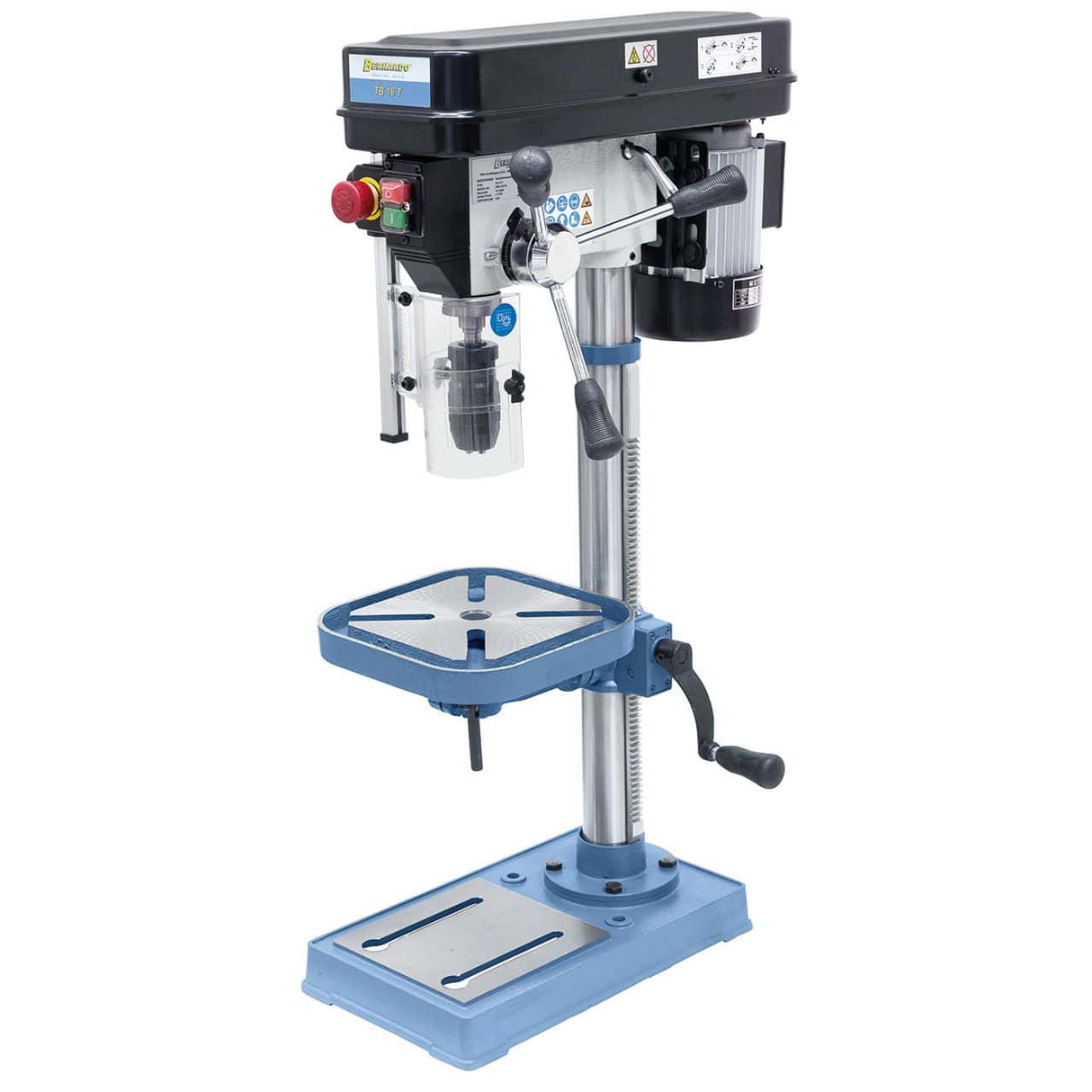

A Bernardo TB 16 T / 230 V é uma furadeira de bancada compacta da linha TB (nível profissional de entrada), ideal para oficinas artesanais, hobbistas avançados e pequenas oficinas que necessitam de furação de precisão em aço com diâmetro de até 16 mm. Característica principal do design: O modelo TB é a versão simplificada da linha BM, oferecendo um preço significativamente menor, mantendo a renomada qualidade de construção da Bernardo. As diferenças em relação ao modelo BM correspondente incluem: ausência de visor digital, transmissão por correia padrão sem componentes adicionais e ergonomia simplificada. O ajuste de velocidade em 12 etapas, de 300 a 2.550 rpm, permite a adaptação a materiais padrão. O motor de alumínio com classificação IP 54 (0,55 kW S1 / 0,80 kW S6) a 230 V fornece a potência necessária para o uso diário normal. A mesa de ferro fundido de 245 x 245 mm, inclinável ±45° com ranhuras em T, permite a perfuração em ângulo. Áreas típicas de uso: hobbistas de metal com requisitos de precisão padrão, oficinas artesanais com uso ocasional, modelistas para construção de estruturas e pequenos mecanismos, laboratórios de ensino básico para escolas técnicas.
Seu lugar na linha Bernardo
A linha de furadeiras de bancada e coluna Bernardo está organizada em 6 subfamílias principais: TB (TB 14/16/20 T) nível básico com cone B16 ou MT 2 fixo e velocidade por etapas; BM T (BM 20/25 T) intermediária com display digital de curso do fuso e velocidade por etapas; BM Vario (BM 16/20 Vario) intermediária com velocidade continuamente ajustável + laser de centragem; SBM Vario (SBM 16/20 Vario) furadeira de coluna com altura superior à da BM Vario; B 430 Vario furadeira de coluna para trabalhos médios a pesados com mesa giratória de 360° e mandril MT 3; SB 30 Profi furadeira de coluna para trabalhos pesados com motor de 2 estágios, capacidade de Ø 32 mm. A TB 16 T / 230 V é o modelo de entrada da linha de furadeiras de bancada Bernardo. Características: cone MT 2 padrão, mandril autoapertante de 1 a 16 mm com B16, velocidade por etapas. Para uso diário sem a necessidade de um visor digital, o TB é economicamente preferível ao BM correspondente. Para a necessidade de um visor digital e curso do fuso, o BM correspondente tem o tamanho certo.
Logística e Suporte Krollit
O envio para Bernardo leva de 5 a 9 dias úteis (7 dias no Sul). O peso pode ser manuseado por uma ou duas pessoas com levantamento controlado. Brocas HSS, mandris de fresagem, dispositivos de corte de rosca, lâmpadas LED, peças de reposição originais Bernardo (correias, motores, mandris autoajustáveis, eixos cônicos, porcas T) disponíveis em estoque com envio em 3 a 5 dias úteis. Suporte ao cliente em italiano disponível.
Para quem é a TB 16 T / 230 V?
| Perfil |
Compatibilidade |
Motivo |
| Para metalúrgicos que a utilizam ocasionalmente. |
Recomendado. |
Máquina compacta a um preço acessível, construção padrão Bernardo, capacidade suficiente para aplicações de hobby. |
| Para oficinas artesanais que não utilizam a máquina diariamente. |
Recomendado. |
Capacidade de Ø 16 mm que cobre a maioria das aplicações ocasionais. Peso de 36 kg, ideal para uma oficina compacta.
| A capacidade de Ø 16 mm atende à maioria das aplicações ocasionais. Peso de 36 kg, ideal para uma oficina compacta. | ... fácil de manusear em uma oficina compacta.
A capacidade de Ø 16 mm atende à maioria das aplicações ocasionais. |
| Oficina com visor digital ou requisitos de alta precisão
| Adequado
| Para visores digitais de curso do fuso, o BM correspondente tem o tamanho correto. O TB é econômico, mas não possui recursos avançados.
|
Não adequado para: diâmetros de furação maiores que Ø 16 mm; uso profissional diário com requisitos de alta precisão (BM/SBM/B 430 têm o tamanho correto); aplicações que exigem visor digital ou controle contínuo de velocidade.
Capacidade de Trabalho
| Especificações |
Valor |
| Capacidade de Perfuração em Aço |
Ø 16 mm |
| Eixo |
1-16 mm / B 16 |
| Conector Morse |
MT 2 |
Velocidade e Curso
| Especificações |
Valor |
| Eixo Velocidade |
12 velocidades 300-2.550 rpm |
| Curso do fuso |
65 mm |
Dimensões da mesa e área de trabalho
| Especificações |
Valor |
| Dimensões da mesa |
245 × 245 mm |
| Mesa com ranhuras em T |
16 mm |

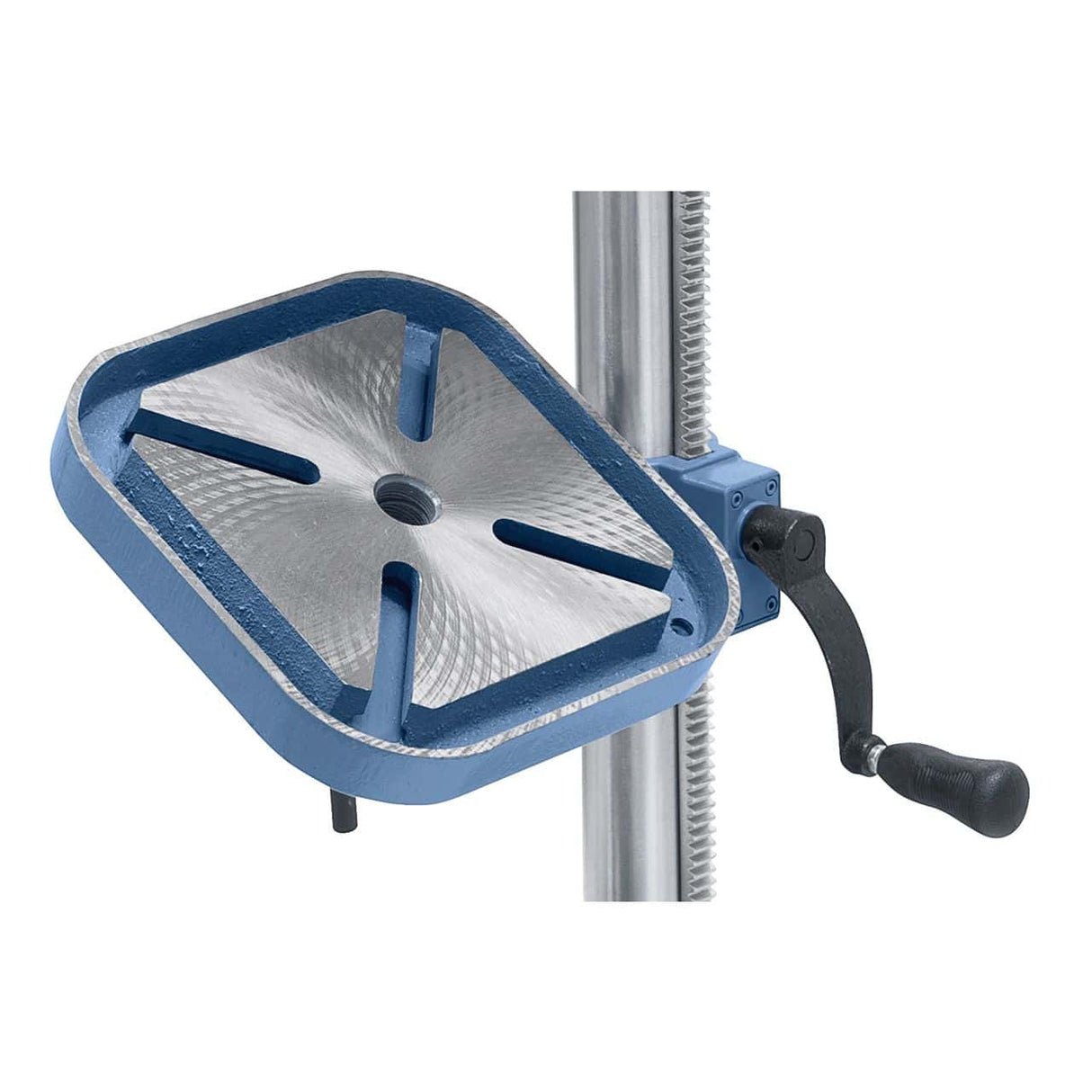

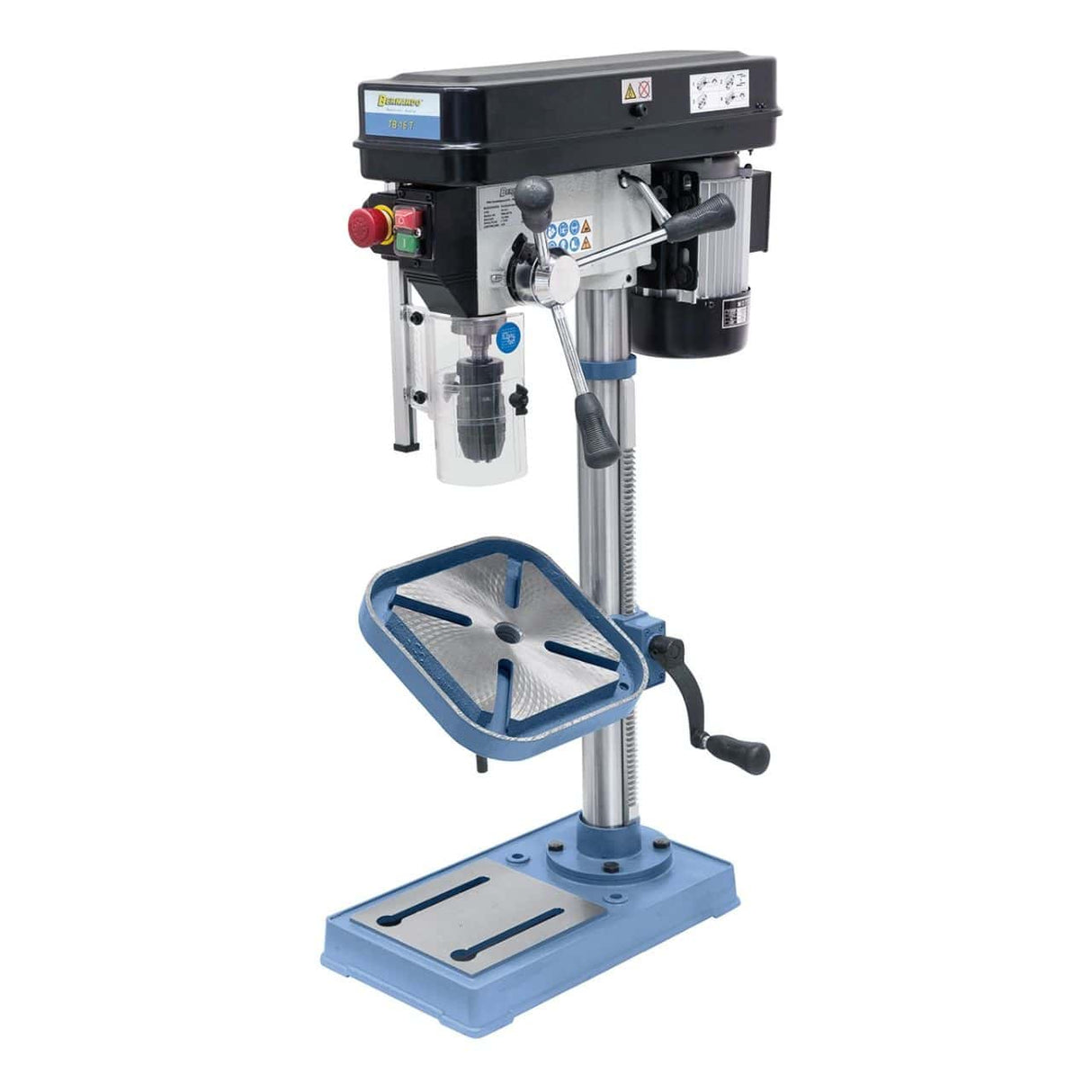

| Inclinação da mesa |
-45° a +45° |
| Distância entre o eixo e a coluna |
155 mm |
| Distância máxima entre o eixo e a mesa |
445 mm |
| Distância entre o eixo e a base |
600 mm |
| Diâmetro da coluna |
58 mm |
| Área da superfície da mesa de base |
185 × 200 mm |
Motor e potência fornecimento
| Especificações |
Valor |
| Potência do motor S1 100% |
0,55 kW |
| Potência do motor S6 40% |
0,80 kW |
| Tensão |
230V / 50 Hz |
| Nível de proteção |
IP 54 |
Dimensões e peso
| Especifique |
Valor |
| Dimensões da máquina (C × L × A) |
400 × 570 × 920 mm |
| Peso |
36 kg |
Conformidade
| Especificação |
Valor |
| Marcação |
CE |
| Diretiva |
Diretiva de Máquinas 2006/42/CE |
Equipamento Padrão
- Furadeira Bernardo TB 16 T / 230 V

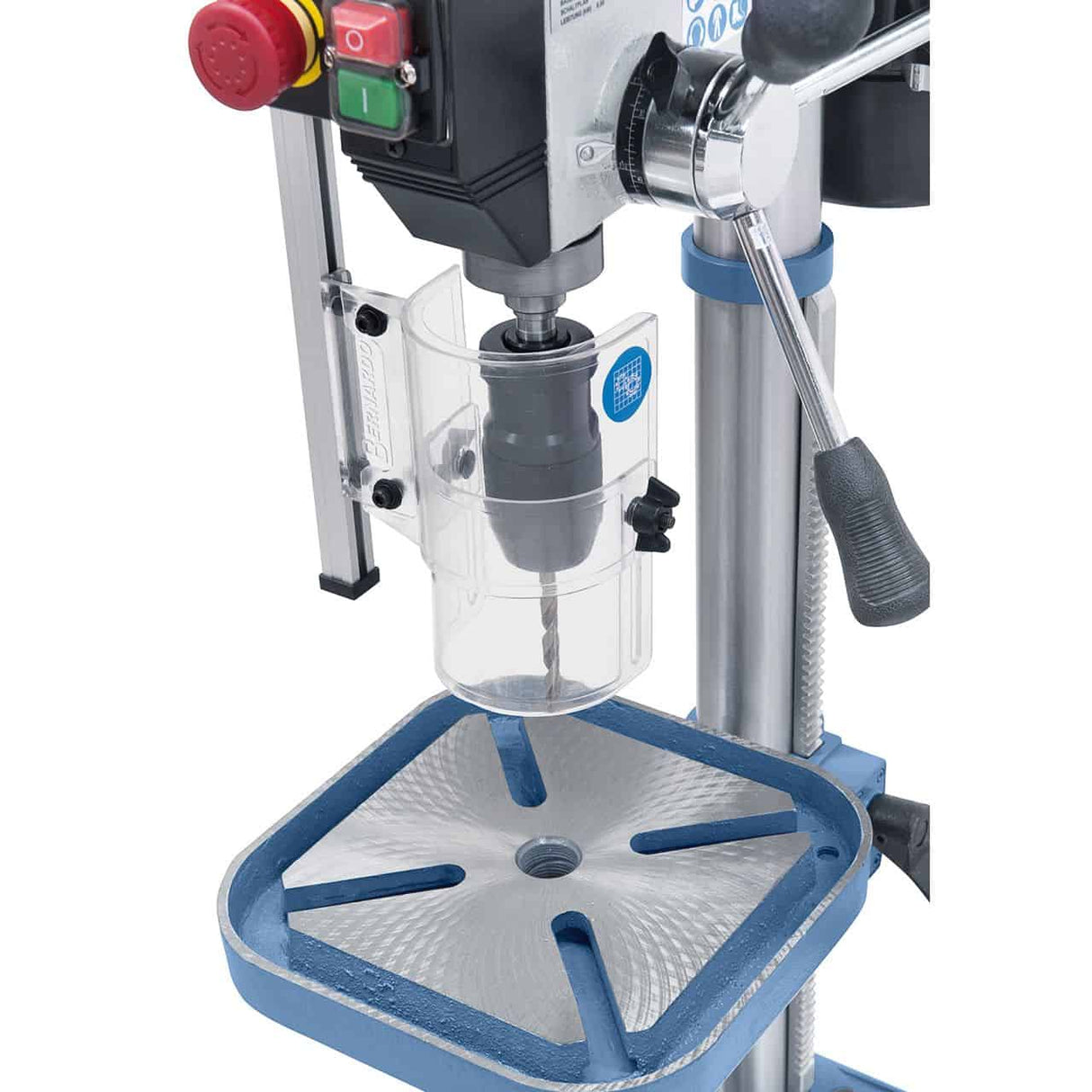

- Mandril sem chave 1-16 mm / B 16
- Eixo cônico MT 2 / B 16
- Conjunto de porcas T Para fixação de peças
- Proteção ajustável em altura com microinterruptor

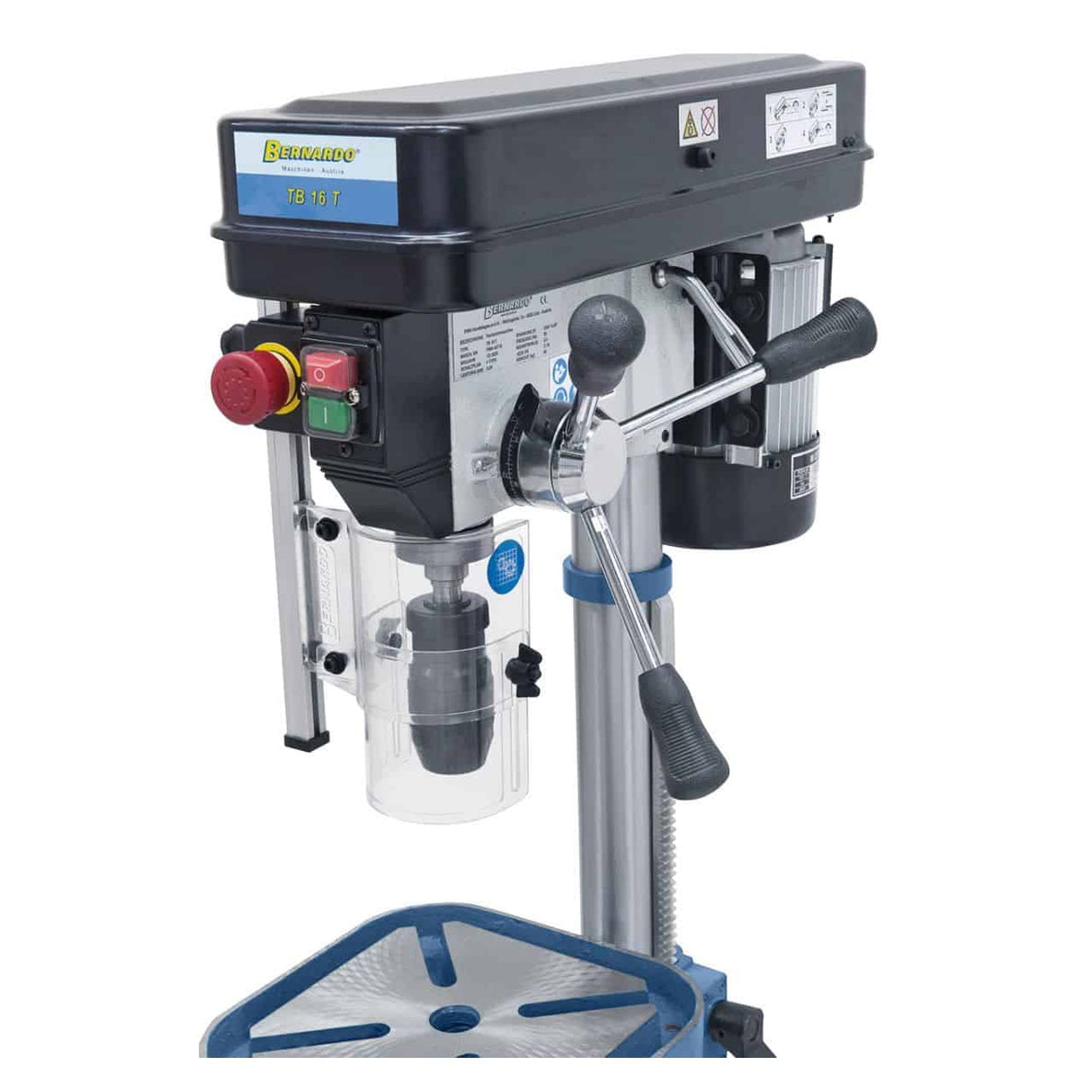

- Interruptor de parada de emergência independente
- Conjunto de chaves e ferramentas de serviço
- Manual do usuário em italiano
Perguntas frequentes
Qual a diferença entre o modelo TB e o modelo BM correspondente?
O modelo TB é a versão de entrada: sem visor digital, ergonomia simplificada e preço significativamente menor que o modelo BM correspondente.
Para uso ocasional por hobbistas ou em oficinas artesanais sem necessidade de alta precisão, o modelo TB é economicamente mais vantajoso. Para uso profissional diário que exige um visor digital do curso do fuso, o modelo BM correspondente é o mais adequado. A qualidade básica de construção (estrutura de ferro fundido, rolamentos, motor IP 54) é a mesma para ambas as linhas: o modelo TB apenas elimina os recursos avançados (visor, laser, ergonomia).
A capacidade de perfuração nominal é realista?
Sim, para aços macios e padrão. A capacidade de Ø 16 mm foi projetada para aços estruturais (S235, S275, S355) e aços macios para engenharia mecânica (C45, 11SMnPb30): para esses materiais, a máquina pode perfurar até o diâmetro nominal com qualidade adequada.
Para aços de liga dura (42CrMo4, 39NiCrMo3), a capacidade real é reduzida em 20-30%: para o modelo TB 16, a capacidade real em aços duros é de Ø 11 mm. Para aços inoxidáveis (304, 316), a velocidade de rotação deve ser reduzida para 60-70% do valor padrão para evitar o endurecimento por trabalho do material e a degradação da aresta de corte. Para aplicações com materiais resistentes, os modelos BM/SBM com um motor S1 maior são dimensionados adequadamente.
Para aços de liga dura (42CrMo4, 39NiCrMo3), a capacidade real é reduzida em 20-30%: para o modelo TB 16, a capacidade real em aços duros é de Ø 11 mm. Para aços inoxidáveis (304, 316), a velocidade de rotação deve ser reduzida para 60-70% do valor padrão para evitar o endurecimento por trabalho do material e a degradação da aresta de corte. Para aplicações com materiais resistentes, os modelos BM/SBM com um motor S1 maior são dimensionados corretamente.
Para aços de liga dura (42CrMo4, 39NiCrMo3), a capacidade real é reduzida em 20-30%: para o modelo TB 16, a capacidade real em aços duros é de Ø 11 mm. Para aços inoxidáveis (304, 316), a velocidade de rotação deve ser reduzida para 60-70% do valor padrão para evitar o endurecimento por trabalho
As velocidades por etapas são suficientes para uso padrão?
Sim. As 12 velocidades por etapas, de 300 a 2.550 rpm, abrangem materiais padrão: aços duros de 220 a 500 rpm, aços macios de 1.000 a 1.500 rpm, alumínio e latão de 1.500 a 2.840 rpm. Há uma velocidade por etapas adequada para cada ferramenta e material.

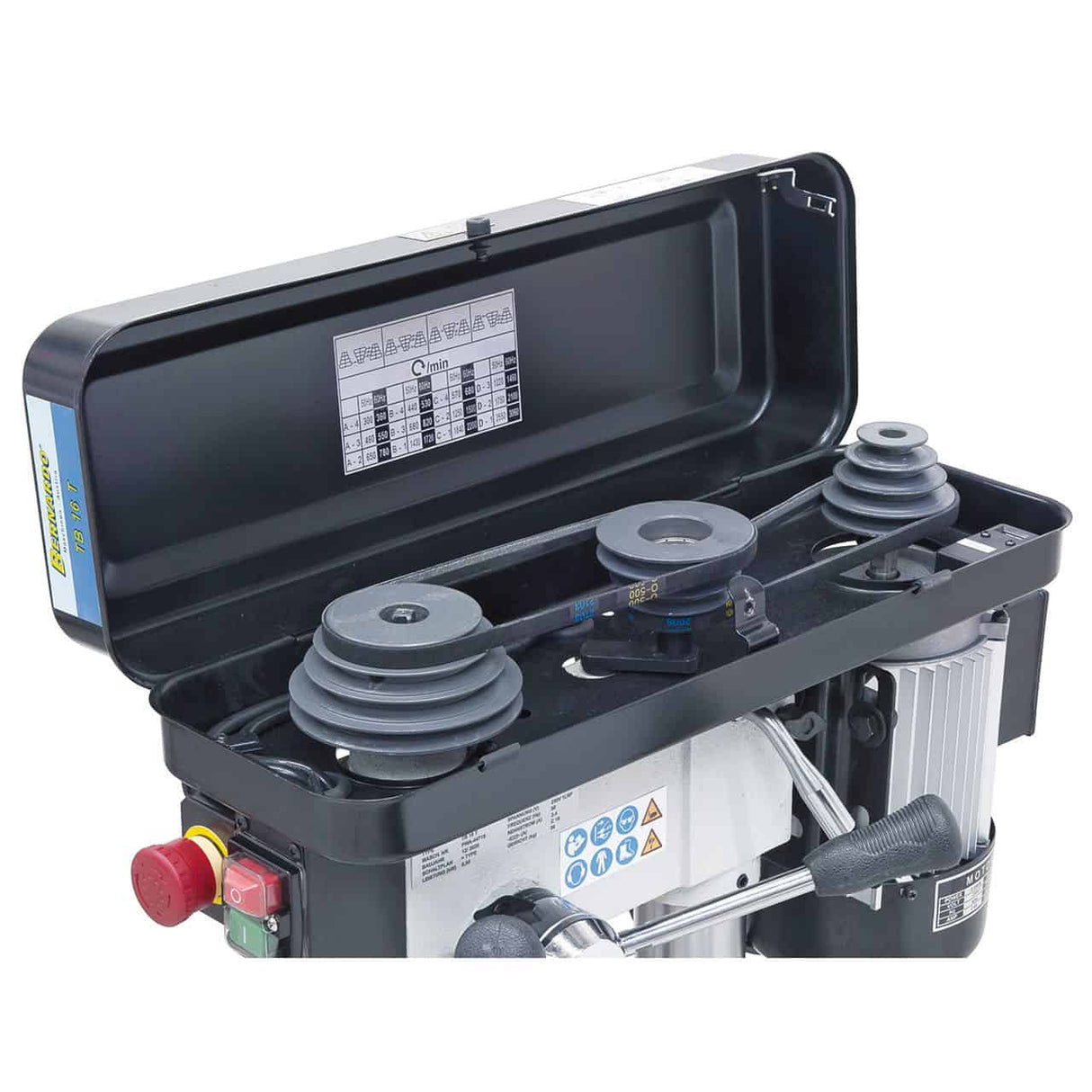

Troca de velocidade: Abra a tampa da transmissão, mova a correia para as polias diferentes e feche a tampa. Tempo típico: 30 a 60 segundos. Para oficinas com trocas de velocidade frequentes (mais de 5 trocas/hora), o sistema Vario é preferível para economizar tempo. Para oficinas que utilizam principalmente um material padrão, as velocidades por etapas são perfeitamente adequadas.
Posso fazer roscas com a TB?
Somente com machos manuais: a TB padrão não possui rotação R/L dedicada. Para roscas de precisão com macho mecânico, os modelos BM 25 T 400V ou SB 30 Profi são os mais adequados.
Rosqueamento com macho manual (sem rotação da máquina): o operador insere o macho no mandril, alinha-o com o furo e gira manualmente com uma chave de rosca. Este procedimento é adequado para roscas ocasionais em aços macios, M abaixo de M10. Para roscas de precisão, M acima de M10, ou roscas frequentes, a rotação mecânica R/L é um recurso essencial.
A TB é realmente profissional ou apenas para hobbistas?
Profissional iniciante.
A TB é construída com os mesmos padrões de construção da gama Bernardo BM/SBM (estrutura em ferro fundido, motor IP 54, rolamentos de qualidade), mas com características simplificadas para reduzir o preço.
Para oficinas artesanais com uso diário padrão, a TB é totalmente adequada: a qualidade do furo e a vida útil da máquina são comparáveis às da BM correspondente. As diferenças (ausência de visor digital, ergonomia básica, velocidade de passo) impactam a eficiência do trabalho, mas não a qualidade técnica da perfuração. Para uso amador avançado, a TB é a escolha certa em termos de relação qualidade/preço. Para uso profissional intensivo com requisitos de eficiência, a BM Vario ou a SBM Vario são as opções mais adequadas.
