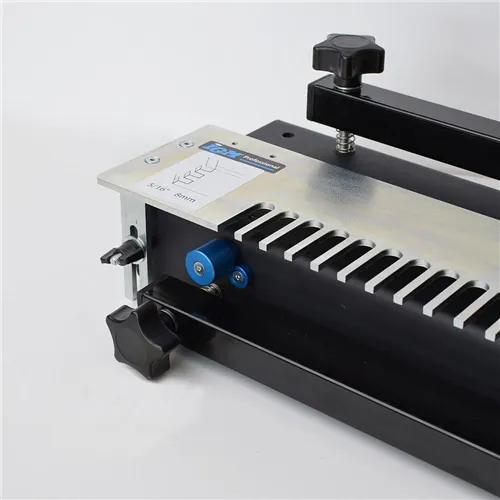

O gabarito de aço IGM FD3080 é opcional e foi projetado para fazer juntas de encaixe de 8 mm nos gabaritos IGM FD300 e FD600. Ele é montado na estrutura existente do gabarito sem necessidade de modificações. Inclui uma bucha copiadora de 11,1 mm e batentes de posicionamento azuis. Para uso, é necessário o cortador de corte descendente IGM M100-08081 HW, D8 x 25 mm, com haste de 8 mm (não incluso). Distribuído na Itália pela Krollit, distribuidora oficial da IGM desde 2007.
- Tipo de junta: junta de encaixe (junta de dedo) 8 mm
- Compatível com: gabaritos IGM FD300 e FD600
- Material do gabarito: aço
- Bucha copiadora incluída: 11,1 mm
- Batentes de posicionamento: incluídos (azuis)
- Fresa necessária (não incluída): IGM M100-08081 HW corte descendente D8 x 25 mm, haste de 8 mm
Para quem este produto é adequado? FD3080
| Perfil |
Compatibilidade |
Padrão |
| Proprietário de um gabarito IGM FD300 ou FD600 |
Adequado |
Aumenta o gabarito existente com a junta de encaixe de 8 mm sem a necessidade de adquirir novos equipamentos |
| Marceneiro que produz gavetas e recipientes de madeira maciça |
Adequado |
A junta de encaixe tipo "dedada" é a junta padrão para gavetas, caixas e recipientes de madeira maciça e compensado |
| Aqueles que não possuem um FD300 ou FD600 |
Não indicado |
O FD3080 é um gabarito opcional — ele requer o gabarito FD300 ou FD600 como base. |
Não indicado para: uso sem a fresa de corte descendente correta — a junta de caixa de 8 mm requer a fresa IGM M100-08081 HW D8 x 25 mm com haste de 8 mm; O uso de fresas com geometrias diferentes comprometerá a qualidade da junta.
Equipamento Padrão
- Gabarito de Aço para Junta de Encaixe de 8 mm
- Bucha de Cópia de 11,1 mm
- Batentes de Posicionamento Azuis
Especificações Técnicas
| Tipo de Junta |
Junta de Encaixe de 8 mm (Junta de Dedo) |
| Compatibilidade |
Gabarito IGM FD300 e FD600 |
| Material do Gabarito |
Aço |
| Bucha Incluído |
11,1 mm |
| Batentes incluídos |
Sim (azul) |
| Cortador necessário |
IGM M100-08081 HW corte descendente D8 x 25 mm, haste de 8 mm (não incluído) |
Perguntas frequentes
O FD3080 funciona com o FD300 e o FD600?
Sim, o gabarito FD3080 é compatível com os gabaritos IGM FD300 (305 mm) e FD600. A montagem é feita na estrutura de gabarito existente sem modificações ou ferramentas adicionais.
Qual a diferença entre uma junta de encaixe e uma junta de cauda de andorinha?

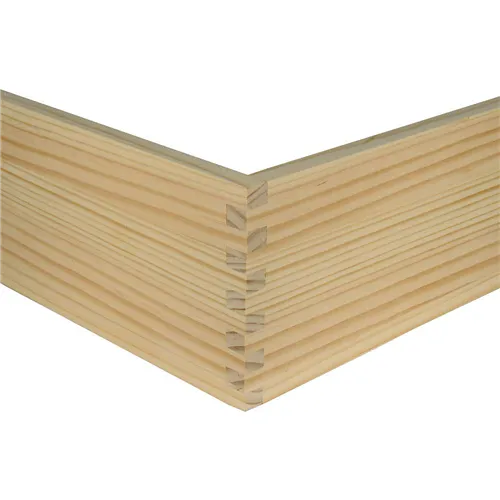

A junta de encaixe possui encaixes retangulares de largura uniforme — 8 mm neste caso — que se encaixam alternadamente entre as duas peças. A cauda de andorinha tem um perfil trapezoidal que proporciona resistência à tração. A junta de encaixe é mais fácil de fazer com uma fresa reta e produz uma junta com uma grande superfície de colagem, amplamente utilizada em gavetas e recipientes.
Qual fresa é necessária para usar o FD3080?
Para a junta de encaixe de 8 mm com o gabarito FD3080, é necessária a fresa de corte descendente IGM M100-08081 HW D8 x 25 mm com haste de 8 mm. A geometria de corte descendente é necessária para obter uma borda superior limpa na peça durante o fresamento. O uso de fresas diferentes não garante a precisão da junta. Para verificar a disponibilidade de fresas, entre em contato com a Krollit pelo telefone +39 0825-1494022.
Posso adquirir vários gabaritos opcionais para o mesmo gabarito FD300?
Sim. O gabarito IGM FD300 aceita diversos gabaritos opcionais intercambiáveis: encaixes de caixa em vários tamanhos, encaixes de cauda de andorinha sobrepostos pequenos e encaixes de cauda de andorinha passantes. Cada gabarito requer sua própria bucha e a fresa específica indicada pelo fabricante. Entre em contato com a Krollit para obter o catálogo completo de gabaritos compatíveis com os gabaritos FD300 e FD600.
A bucha de 11,1 mm inclusa substitui a do gabarito FD300?
Sim. A bucha de 11,1 mm inclusa no gabarito FD3080 substitui a bucha de 15,8 mm fornecida com o gabarito FD300 para encaixes de cauda de andorinha semi-ocultos. Cada gabarito opcional possui sua própria bucha dedicada, calibrada para a fresa correspondente — é importante usar sempre a bucha que corresponde ao gabarito instalado.
