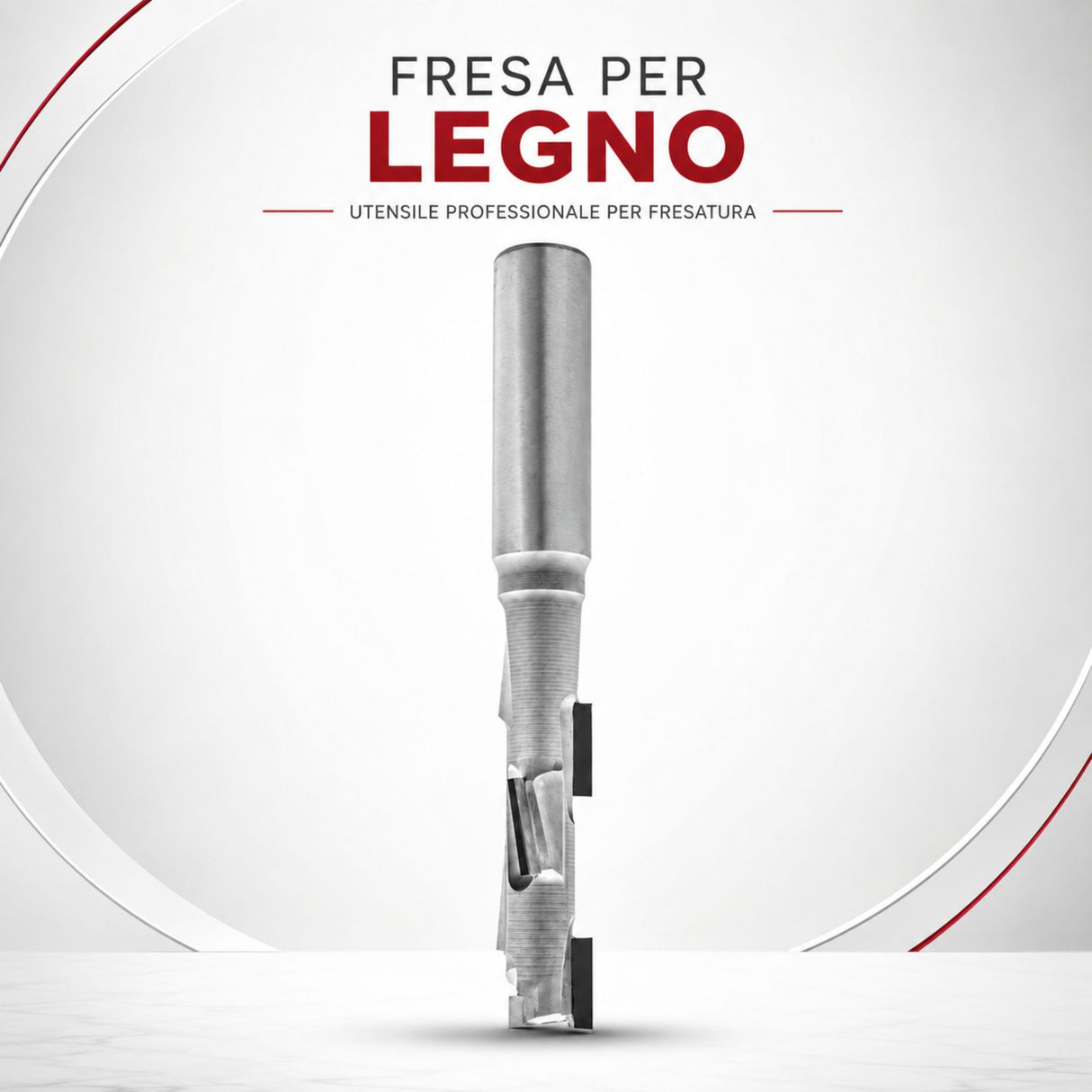

A fresa diamantada IGM Ekonomik Z1+1 é uma fresa CNC diamantada com geometria combinada de corte ascendente e descendente (1 aresta de corte para cima + 1 aresta de corte para baixo), corpo em aço temperado e dentes de mergulho HW. Sua vida útil declarada é aproximadamente 50 vezes maior do que a de fresas padrão com arestas de corte de metal duro. Disponível em 16 versões com diâmetros que variam de 10 a 20 mm e alturas de corte de 26 a 65 mm. A linha Ekonomik se destaca da série padrão por sua altura reduzida da fresa diamantada (2,5 mm), o que permite até 3 reafiações mantendo o mesmo desempenho de corte. Distribuído na Itália pela Krollit, distribuidora oficial da IGM desde 2007.
- Material de corte: DP (diamante policristalino)
- Corpo: aço temperado
- Dente de mergulho: HW (carboneto sólido)
- Geometria: corte ascendente + corte descendente (Z1+1) — acabamento limpo nas bordas superior e inferior
- Diâmetros disponíveis: 10, 12, 16, 18, 20 mm
- Alturas de corte disponíveis: 26, 35, 45, 54, 65 mm, dependendo da versão
- Haste: 12 mm (D10–D12), 16 mm (D16), 20 mm (D18–D20)
- Velocidade de operação: 18.000 rpm rpm
- Velocidade máxima: 24.000 rpm
- Velocidade de avanço D10–16 mm: 2–4 m/min
- Velocidade de avanço D18–20 mm: 4–8 m/min
- Altura da fresa diamantada (Ekonomik): 2,5 mm — até 3 reafiações
- Vida útil estimada: aproximadamente 50 vezes maior que as fresas HW padrão
- Uso exclusivo: máquinas CNC
Quem usa a série Ekonomik e para quê?
A fresa IGM Ekonomik Z1+1 é usada por fabricantes de móveis, cozinhas planejadas e painéis produzidos em série em centros de usinagem CNC. A geometria de corte ascendente e descendente proporciona um acabamento limpo nas bordas superior e inferior do painel em uma única passada, eliminando o lascamento típico de fresas de geometria única. É a escolha padrão para fresar painéis de melamina DTD, MDF revestido e laminado em máquinas CNC com nesting. As versões com alturas de corte de 45 a 65 mm podem processar painéis de até 65 mm de espessura em uma única passada. A linha Ekonomik é a preferida por quem busca as vantagens do diamante a um baixo custo e requer menos afiações do que a série padrão: 3 afiações contra 4 a 7 para a versão com lâmina de corte alta.
Para quem é a série Ekonomik?
| Perfil |
Compatibilidade |
Padrão |
| Fabricante de móveis com aninhamento CNC em DTD e MDF |
Adequado |
A geometria Z1+1 elimina lascas nas bordas superior e inferior de painéis de melamina em uma única passada |
| Operador de CNC com volumes médios e orçamento limitado |
Adequado |
A linha Ekonomik oferece vida útil do diamante (50x vs. HW) a um preço mais baixo do que a série padrão, graças à fresa de 2,5 mm. |
| Operador com uma tupia manual portátil. |
Não adequado. |
A série M170/Ekonomik foi projetada exclusivamente para máquinas CNC — não é compatível com tupias manuais. |
Não adequado para: Madeira maciça com nós duros, alumínio e materiais compósitos com fibras abrasivas — o diamante policristalino não é adequado para materiais ferrosos ou ligas metálicas.
Série Ekonomik vs. série IGM padrão: quando escolher qual.
| Parâmetro |
Ekonomik (esta série) |
Série IGM Padrão |
| Altura da lâmina de diamante |
2,5 mm |
Maior (varia conforme a versão) |
| Número de afiações |
Até 3 |
Até 4 a 7, dependendo da versão |
| Preço de compra |
Menor |
Maior |
| Qualidade de corte |
Idêntica à série padrão |
Idêntica à econômica |
| Quando escolher |
Volumes médios, orçamento limitado, afiação ocasional |
Altos volumes, afiação frequente, custo por peça a ser minimizado a longo prazo executar |
Especificações técnicas — todas as variantes
| Versão |
Diâmetro D (mm) |
Altura de corte I (mm) |
Comprimento L (mm) |
Haste S (mm) |
Lâminas (DP) |
| D10x26 L75 |
10 |
26 |
75 |
12 |
3DP |
| D10x35 L85 |
10 |
35 |
85 |
12 |
4DP |
| D12x26 L75 |
12 |
26 |
75 |
12 |
3DP |
| D12x35 L85 |
12 |
35 |
85 |
12 |
4DP |
| D12x45 L95 |
12 |
45 |
95 |
12 |
5DP |
| D16x26 L85 |
16 |
26 |
85 |
16 |
3DP |
| D16x35 L95 |
16 |
35 |
95 |
16 |
4DP |
| D16x45 L105 |
16 |
45 |
105 |
16 |
5DP |
| D18x26 L85 |
18 |
26 |
85 |
20 |
3DP |
| D18x35 L95 |
18 |
35 |
95 |
20 |
4DP |
| D18x45 L105 |
18 |
45 |
105 |
20 |
5DP |
| D18x54 L115 |
18 |
54 |
115 |
20 |
6DP |
| D20x26 L85 |
20 |
26 |
85 |
20 |
3DP |
| D20x35 L95 |
20 |
35 |
95 |
20 |
4DP |
| D20x45 L105 |
20 |
45 |
105 |
20 |
5DP |
| D20x54 L115 |
20 |
54 |
115 |
20 |
6DP |
| D20x65 L125 |
20 |
65 |
125 |
20 |
7DP |
Especificações comuns a todas as versões
| Material da lâmina de corte |
DP (diamante policristalino) |
| Corpo |
Endurecido aço |
| Dente de mergulho |
HW (carboneto sólido) |
| Número de arestas de corte (Z) |
1+1 (corte ascendente + corte descendente) |
| Geometria |
Corte ascendente e descendente combinados |
| Rotação |
Sentido horário (direita) |
| Altura da lâmina diamantada |
2,5 mm |
| Possíveis reafiações |
Até 3 |
| Vida útil estimada em comparação com o HW padrão |
Aproximadamente 50 vezes maior |
| Velocidade de operação |
18.000 rpm |
| Velocidade máxima |
24.000 rpm |
| Avanço D10–16 mm |
2–4 m/min |
| Avanço D18–20 mm |
4–8 m/min |
| Rolamento |
Não Incluído |
| Materiais utilizáveis |
DTD, melamina, laminado, MDF, MDF revestido, compensado |
| Uso |
Somente máquinas CNC |
Como ler o código da variante
Cada variante é identificada por quatro parâmetros separados por um hífen:
| Parâmetro |
Significado |
Exemplo |
| D__ x __ mm |
Diâmetro de corte x altura de corte |
D12 x 35 mm = diâmetro 12 mm, corta até até 35 mm de profundidade |
| L__ |
Comprimento total da fresa em mm |
L85 = comprimento total 85 mm |
| S__ |
Diâmetro da haste em mm — deve corresponder ao tamanho do eixo da sua CNC |
S12 = haste de 12 mm · S16 = haste de 16 mm · S20 = haste de 20 mm |
| __DP |
Número de lâminas diamantadas — mais lâminas = mais reafiações possíveis |
3DP = 3 lâminas, até 3 reafiações · 7DP = 7 lâminas, até 7 Reafiações |
Como escolher: Escolha o diâmetro com base no percurso da ferramenta programado em sua CNC (D12 e D16 são os mais comuns para aninhamento). Escolha uma altura de corte igual ou maior que a espessura do painel (por exemplo, painel de 18 mm → 26 mm de altura é suficiente, 35 mm oferece mais margem). Verifique a haste: S12 para eixos de 12 mm, S16 para eixos de 16 mm, S20 para eixos de 20 mm. O número de facas DP não altera o desempenho de corte, mas determina a frequência com que a fresa pode ser reafiada antes de precisar ser substituída.
Perguntas Frequentes
O que significa Z1+1 e por que é importante na melamina DTD?
Z1+1 indica que a fresa possui uma aresta de corte orientada para cima (corte ascendente) e outra para baixo (corte descendente). A aresta de corte ascendente empurra as fibras para baixo na borda inferior do painel, enquanto a aresta de corte descendente as empurra para baixo na borda superior. O resultado é um acabamento limpo em ambos os lados do painel de melamina em uma única passada, sem o lascamento típico de fresas de geometria única.
Qual a diferença entre a linha Ekonomik e a série padrão IGM?
A diferença está na altura da fresa diamantada: 2,5 mm na linha Ekonomik versus valores mais altos na série padrão. Isso não afeta a qualidade do corte, que é idêntica, mas reduz o número máximo de reafiações para 3 em vez de 4 a 7. O preço de compra é menor. A escolha depende do volume de produção: para volumes médios com reafiação ocasional, a Ekonomik é a opção mais econômica; para volumes altos com reafiação frequente, a série padrão tem um custo por peça menor a longo prazo.
Como escolher a altura de corte correta para o seu painel?
A altura de corte deve ser igual ou maior que a espessura do painel a ser usinado. Para painéis padrão de 18 mm, a versão com 26 mm de altura é suficiente. Para painéis de 25 mm, é necessário um mínimo de 26 mm, mas 35 mm é preferível para permitir margens. As versões de 45, 54 e 65 mm são adequadas para painéis espessos e múltiplas passagens sobrepostas.
Qual é a taxa de avanço correta na CNC?
Para diâmetros de 10 a 16 mm, o fabricante recomenda de 2 a 4 m/min a 18.000 rpm. Para diâmetros de 18 a 20 mm, a velocidade aumenta para 4 a 8 m/min. Exceder a taxa de avanço máxima reduz a vida útil da fresa diamantada e pode causar lascamento. Trabalhar abaixo da taxa de avanço mínima recomendada aumenta o calor e desgasta a fresa por atrito, em vez de corte.
A fresa diamantada pode ser usada em MDF bruto, bem como em melamina?
Sim. Os materiais compatíveis declarados incluem DTD, melamina, laminado, MDF e MDF revestido. O diamante policristalino é particularmente eficaz em MDF de alta densidade, que é abrasivo para fresas HW padrão e reduz rapidamente sua vida útil. Em MDF, a durabilidade do diamante é a principal vantagem em relação às fresas HW convencionais.
Com que frequência e onde pode ser reafiada?
A linha Ekonomik permite até 3 reafiações graças à altura de 2,5 mm da fresa diamantada. A reafiação do diamante policristalino requer equipamento especializado e não é possível com rebolos convencionais. Para informações sobre centros de afiação de diamantes disponíveis na Itália, entre em contato com a Krollit pelo telefone +39 0825-1494022.
