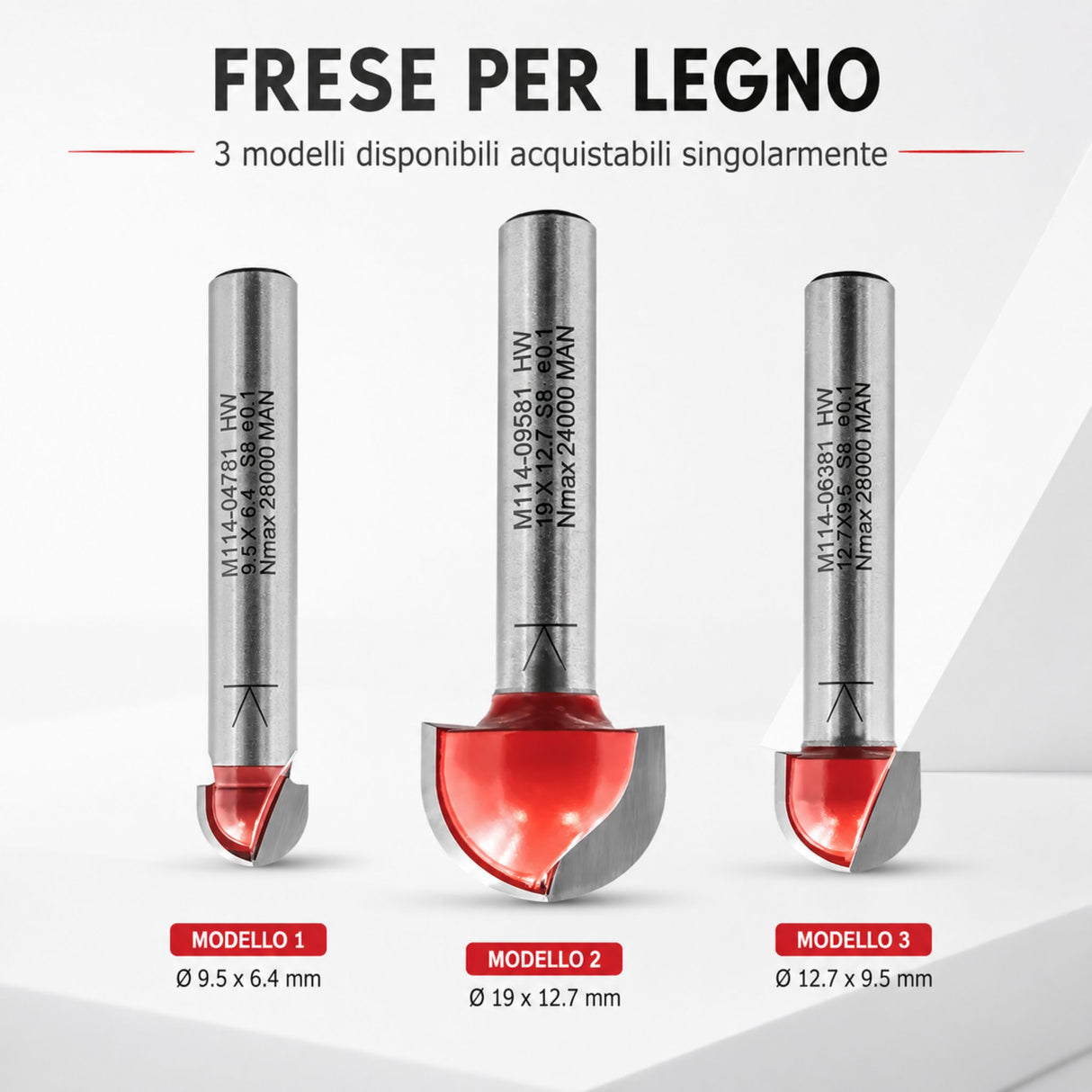

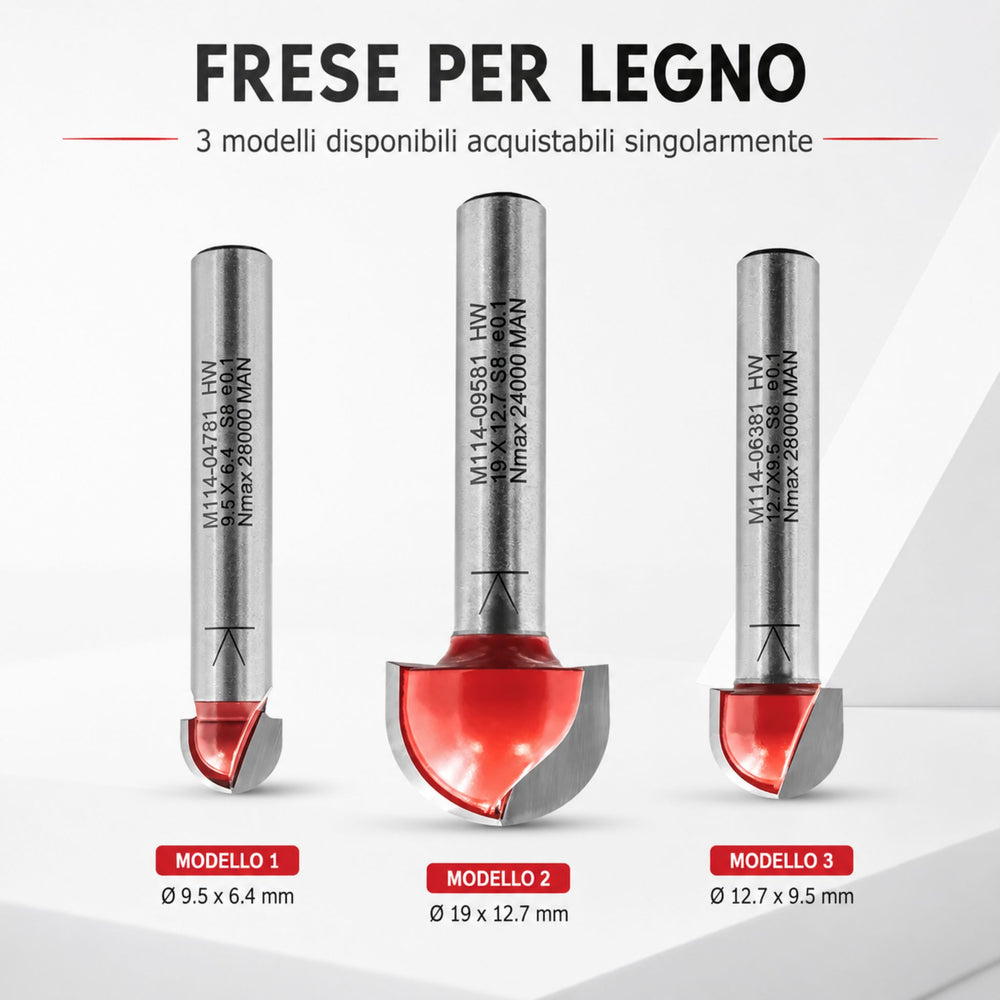

A fresa de ranhura circular IGM M114 possui duas arestas de corte de metal duro (HW) para fresar ranhuras em formato de U em madeira, MDF, laminado, plástico e pedra industrializada. Disponível em três raios (4,75 mm, 6,35 mm e 9,5 mm) com haste de 8 mm. Compatível com roteadores manuais e CNC. Distribuído na Itália pela Krollit, distribuidora oficial da IGM desde 2007.
- Perfil: Ranhura em U redonda
- Raios disponíveis: 4,75 mm, 6,35 mm, 9,5 mm
- Diâmetro de corte: 9,5 mm, 12,7 mm, 19 mm, dependendo da versão
- Altura de corte: 6,4 mm, 9,5 mm, 12,7 mm, dependendo da versão
- Haste: 8 mm em todas as versões
- Rolamento: Não incluído — o rolamento pode ser montado na haste com um anel de retenção
- Guia alternativa: Bucha copiadora em tupia manual
- Material de corte: Aço microgranular, dureza 93,5 HRA, espessura 2 mm
- Revestimento: PTFE vermelho Teflon: proteção contra corrosão, resina e queimaduras
- Tecnologia anti-recuo em conformidade com a norma EN 847
- Haste marcada a laser com parâmetros e ponto "K" para posicionamento ideal no eixo
- Uso: roteadores manuais e CNC
Quem usa a M114 e para quê
A fresa IGM M114 é usada por marceneiros, carpinteiros e fabricantes de cozinhas planejadas para fresar puxadores ranhurados em portas e gavetas de armários, ranhuras decorativas em painéis e ranhuras de drenagem em tábuas de corte e bancadas de madeira ou pedra artificial. O raio de 4,75 mm é escolhido para ranhuras estreitas em perfis finos e portas de MDF. O raio de 6,35 mm é o mais popular para puxadores ranhurados padrão em portas de cozinha. O raio de 9,5 mm produz ranhuras mais largas em bancadas e painéis espessos, incluindo pedra artificial. A compatibilidade com CNC torna-o adequado tanto para produção manual quanto para ciclos automatizados de pequenas séries.
Para quem é o M114?
| Perfil |
Compatibilidade |
Padrão |
| Fabricantes de cozinhas e móveis sob medida |
Adequado |
Os três raios cobrem os tamanhos padrão de puxadores com ranhura em portas e gavetas |
| Artesãos em bancadas de pedra artificial e tábuas de corte |
Adequado |
Compatível com plástico e pedra artificial; o revestimento de PTFE reduz o acúmulo de resina |
| Para quem procura uma fresa com rolamento já instalado |
Não listado |
O modelo M114 não inclui rolamento — para cortes de cópia, use a série M107 ou monte um rolamento na haste com um colar de parada separado. |
Não adequado para: ranhuras quadradas ou em perfil V — a M114 produz apenas perfis em U com fundo arredondado; para perfis quadrados, use fresas de topo; para perfis em V, use fresas em V dedicadas.
Tecnologia e qualidade de construção IGM
As arestas de corte de metal duro de microgrão são brasadas e afiadas em centros CNC de 5 eixos com balanceamento automático. Dureza de 93,5 HRA, espessura de 2 mm com um mínimo de 1 mm para as versões de diâmetro menor. A espessura maior permite múltiplos ciclos de reafiação sem perda da qualidade de corte. O revestimento de PTFE Teflon vermelho reduz o atrito e protege contra resinas e adesivos. Cada fresa passa por uma verificação automatizada de controle de qualidade que detecta desvios dos parâmetros exigidos. A tecnologia anti-recuo está em conformidade com a norma europeia EN 847.
Especificações técnicas — todas as variantes
| Versão |
Raio R (mm) |
Diâmetro D (mm) |
Comprimento L (mm) |
Altura de corte I (mm) |
Haste S (mm) |

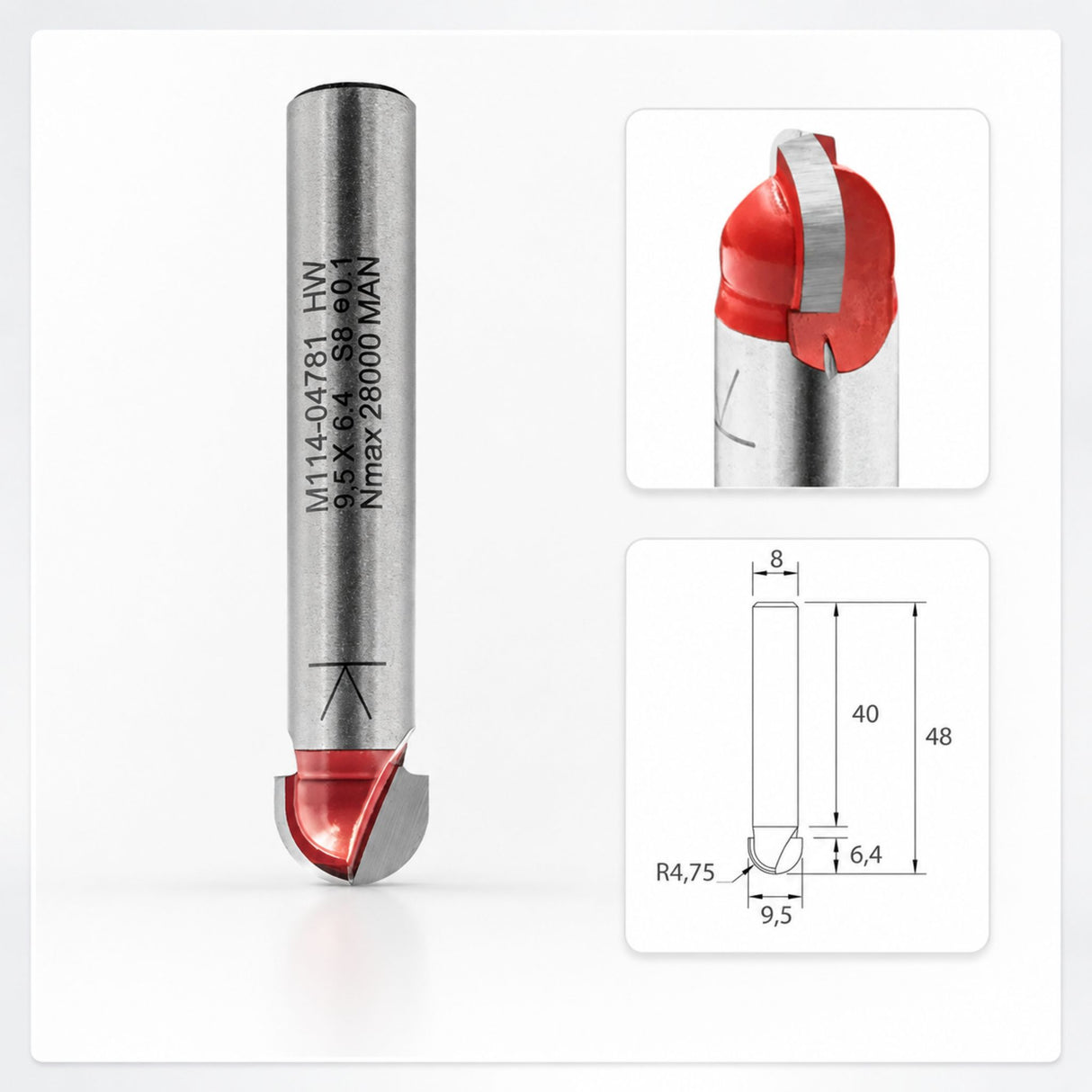

| M114 R4.75 D9.5x6.4 L48 |
4,75 |
9,5 |
48 |
6,4 |
8 |

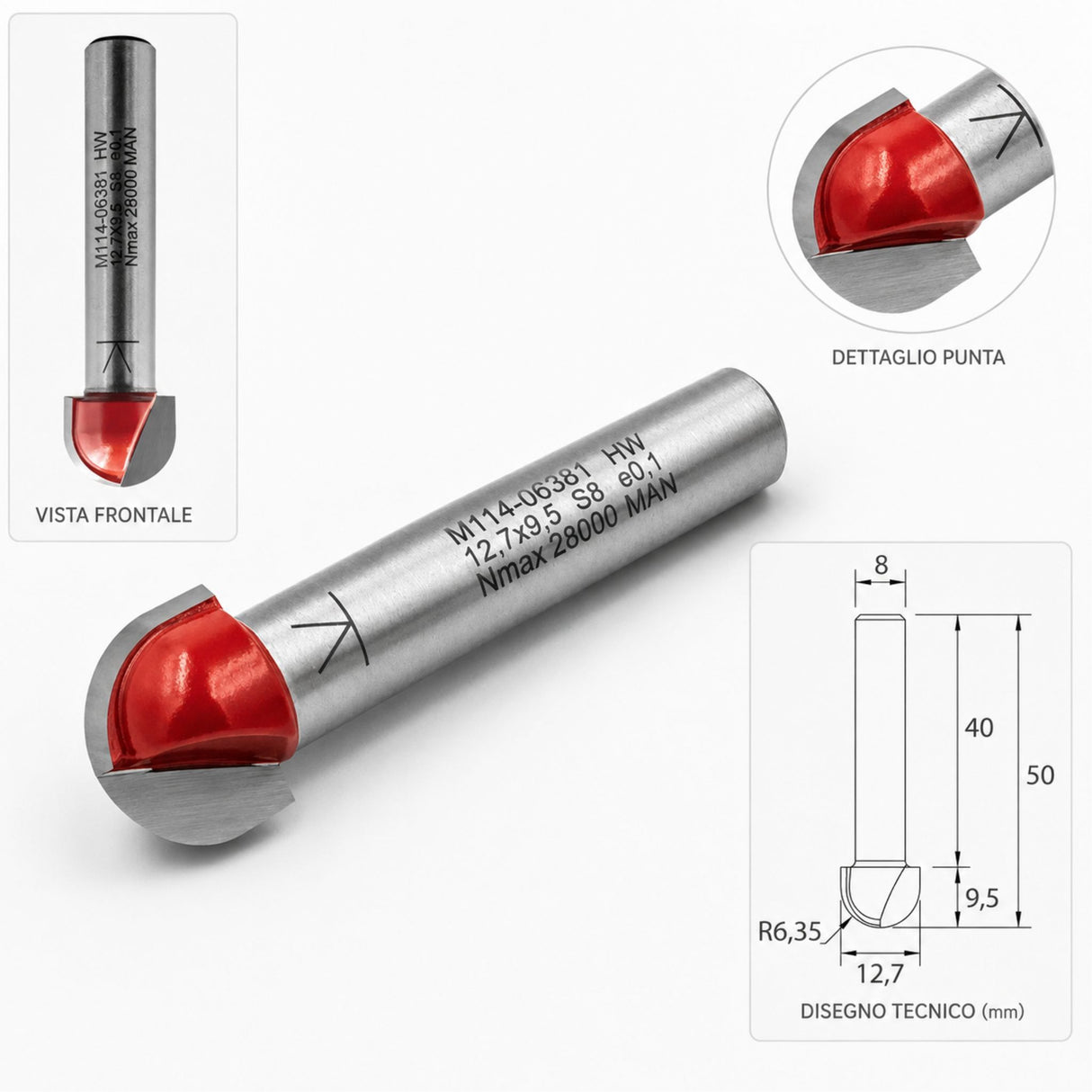

| M114 R6,35 D12,7x9,5 L50 |
6,35 |
12,7 |
50 |
9,5 |
8 |

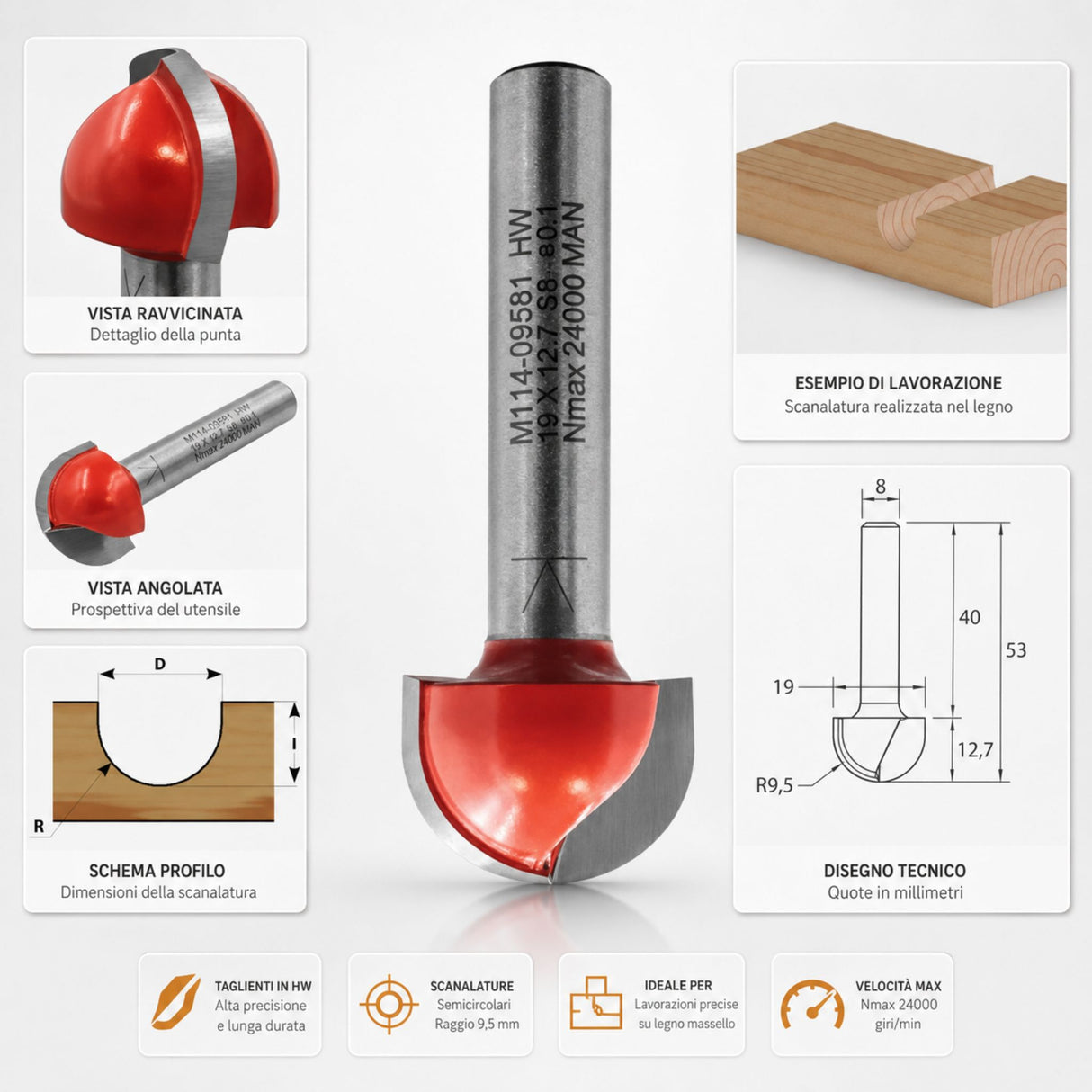

| M114 R9,5 D19x12,7 L53 |
9,5 |
19 |
53 |
12,7 |
8 |
Especificações comuns a todas as versões
| Número de canais (Z) |
2 |
| Geometria |
Borda de corte reta |
| Perfil |
Ranhura em U arredondada |
| Rotação |
Sentido horário (para destros) |
| Material de corte |
HW microgranular |
| Dureza de corte |
93,5 HRA |
| Espessura de corte |
2 mm |
| Revestimento |
PTFE Teflon vermelho |
| Anti-recuo |
Sim, em conformidade com a norma EN 847 |
| Rolamento |
Não incluído |
| Marcação Haste |
Laser (código, D, I, S, RPM máx., ponto K) |
| Embalagem |
Caixa com fecho hermético e etiqueta com especificações |
| Materiais usináveis |
Madeira macia e dura, compensado, DTD, MDF, laminado, plástico, pedra artificial |
| Uso |
Roteadores manuais e CNC |
Perguntas frequentes
Qual a diferença entre os três raios disponíveis do M114?
O raio determina a largura e a profundidade do sulco em U. A medida R4,75 mm produz um sulco de 9,5 mm de largura e 6,4 mm de profundidade, adequado para perfis finos e portas de MDF. A medida R6,35 mm é o padrão para puxadores embutidos em portas de cozinha (12,7 mm de largura, 9,5 mm de profundidade). A medida R9,5 mm produz o recesso mais largo (19 mm de largura, 12,7 mm de profundidade) para bancadas e painéis espessos.
A fresa M114 é compatível com roteadores CNC e manuais?
Sim, ao contrário da série M107, a M114 é compatível com roteadores manuais e CNC. A haste de 8 mm é padrão em ambos os tipos de máquinas. A marcação a laser com a rotação máxima na haste serve como referência para a programação CNC.
Como usar uma fresa sem rolamento para seguir um molde?
Caso não haja rolamento integrado, existem duas opções: montar um rolamento adicional na haste usando um anel de parada (não incluído) ou usar uma bucha copiadora fixa na mesa da tupia manual. A bucha é o método mais comum para fresagem de padrões com fresas sem rolamentos.
A fresa pode ser afiada novamente?
Sim. As arestas de corte HW têm 2 mm de espessura, o suficiente para vários ciclos de afiação. Para versões de diâmetro menor, a espessura mínima é de 1 mm. Recomenda-se a afiação em um centro especializado para manter o perfil em U e o equilíbrio original. Os parâmetros marcados a laser na haste servem como referência para a afiação.
Com quais materiais a M114 pode trabalhar?
A M114 é compatível com madeira macia, madeira dura, madeira colada, compensado, DTD, MDF, laminado, plástico e pedra artificial. O revestimento de PTFE (Teflon) reduz o acúmulo de resina ao trabalhar com materiais sintéticos e adesivos.
Quais são as RPMs máximas recomendadas?
As RPMs máximas recomendadas são específicas para cada versão e estão marcadas a laser na haste de cada cortador. Sempre verifique a marcação antes de usar e não exceda o valor indicado.
