A fresa de arredondamento IGM M138 possui duas arestas de corte de metal duro (HW) e um rolamento guia integrado para arredondar bordas em madeira maciça, MDF, laminado, plástico e pedra artificial. Disponível em 9 versões com raios de 1 a 16 mm. Para uso exclusivo em tupias manuais. Distribuído na Itália pela Krollit, distribuidora oficial da IGM desde 2007.
- Raios disponíveis: 1, 2, 3, 6,3, 8, 9,5, 12, 16 mm
- Diâmetro de corte: 11,5 mm (R1) a 44,7 mm (R16)
- Altura de corte: 9,5 mm (R1–R3) a 22 mm (R16)
- Haste: 6 mm (versões R2 e R3) ou 8 mm (todas as outras versões)
- Rolamento guia: incluído em todas as versões, posicionado na ponta
- Material de corte: HW microgranular, dureza 93,5 HRA, espessura 2 mm
- Revestimento de PTFE Teflon vermelho: resistente à corrosão, resina e queimaduras proteção
- Tecnologia anti-recuo em conformidade com a norma EN 847
- Haste marcada a laser com parâmetros e ponto "K" para posicionamento ideal no eixo
- Uso exclusivo: tupias manuais
Quem usa a M138 e para quê
A fresa IGM M138 é usada por marceneiros, fabricantes de móveis e coladeiras de borda para arredondar bordas afiadas em painéis, bancadas, portas e molduras. Raios pequenos (R1, R2, R3) são escolhidos para o acabamento de bordas de ABS em portas de cozinhas e móveis, onde a borda afiada deixada pela coladeira de borda automática precisa ser suavizada com um raio pequeno. Raios médios (R6,3, R8, R9,5) são mais comumente usados para bordas decorativas em bancadas de madeira maciça e MDF. Raios grandes (R12, R16) produzem perfis decorativos largos em molduras, painéis e superfícies de pedra artificial. O rolamento da ponta guia a fresa ao longo da borda da peça, garantindo a remoção uniforme de material em todo o comprimento.
Para quem é a M138?
| Perfil |
Compatibilidade |
Padrão |
| Marceneiros e fabricantes de móveis sob medida |
Adequado |
9 raios abrangem tudo, desde o corte de bordas em ABS (R1–R3) até perfis decorativos em madeira maciça (R8–R16).
|
| Artesãos em tampos, molduras e painéis decorativos.
| Adequado |
O rolamento de ponta garante guia precisa e remoção uniforme em bordas longas e retas |
| Operador de fresadora CNC de bancada |
Não adequado |
O M138 foi projetado para uso apenas em fresadoras portáteis manuais. |
Não adequado para: Arredondamento em cantos internos e cantos rebaixados, onde o rolamento não consegue acompanhar o perfil — nesses casos, use fresas sem rolamento com bucha guia ou gabarito.
Tecnologia e qualidade de construção IGM
As arestas de corte de metal duro de microgrão são brasadas e afiadas em centros CNC de 5 eixos com balanceamento automático. Dureza de 93,5 HRA, espessura de 2 mm com um mínimo de 1 mm para as versões de pequeno diâmetro. A maior espessura permite múltiplos ciclos de reafiação. O revestimento vermelho de PTFE (Teflon) reduz o atrito e protege contra resinas e adesivos. Cada fresa passa por uma verificação automatizada de controle de qualidade. A tecnologia anti-recuo está em conformidade com a norma europeia EN 847.
Especificações técnicas — todas as variantes
| Versão |
Raio R (mm) |
Haste S (mm) |
Diâmetro D (mm) |
Comprimento L (mm) |
Altura de corte I (mm) |
Rolamento Ø B (mm) |

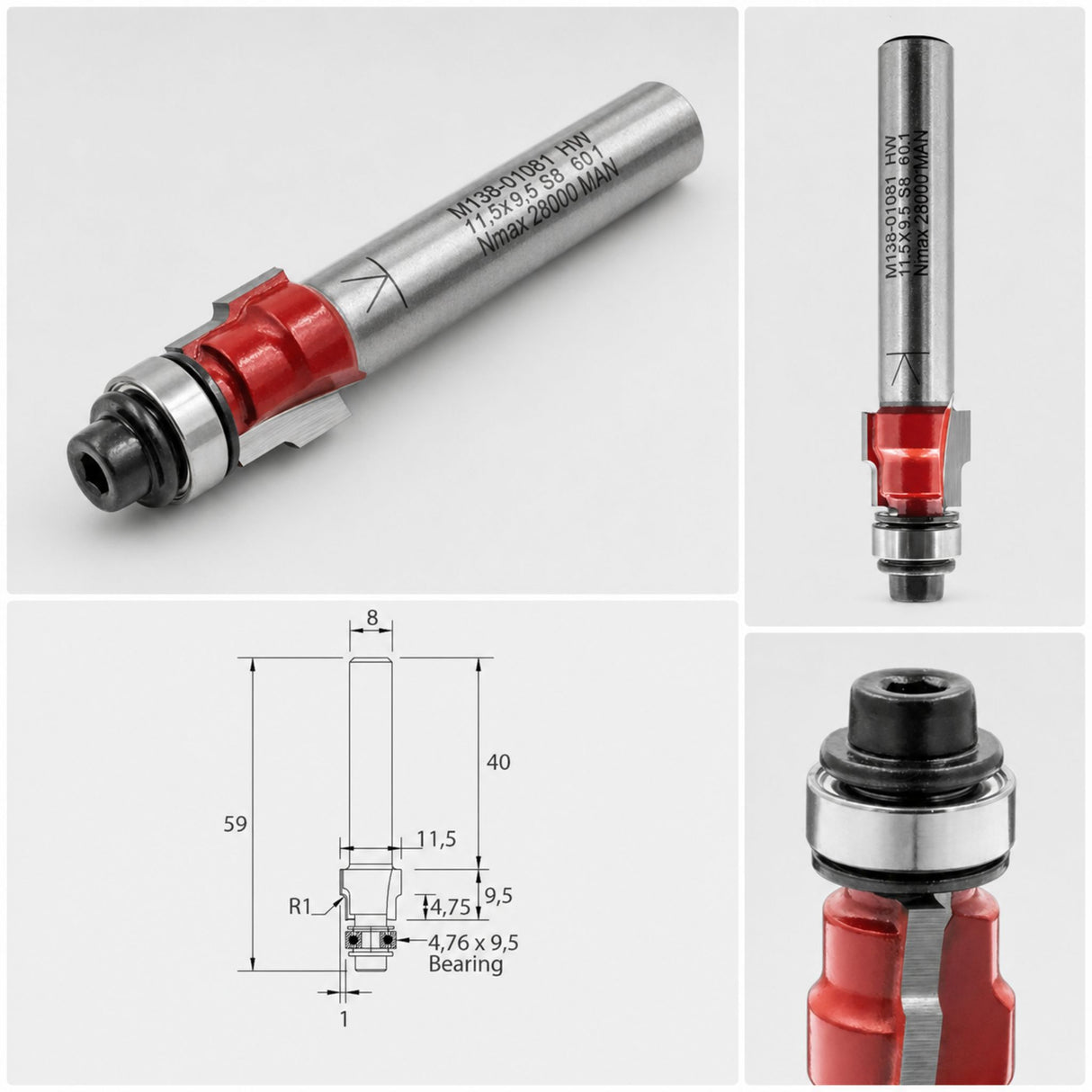

| M138 R1 D11.5x9.5 L59 |
1 |
8 |
11,5 |
59 |
9,5 |
9,5 |

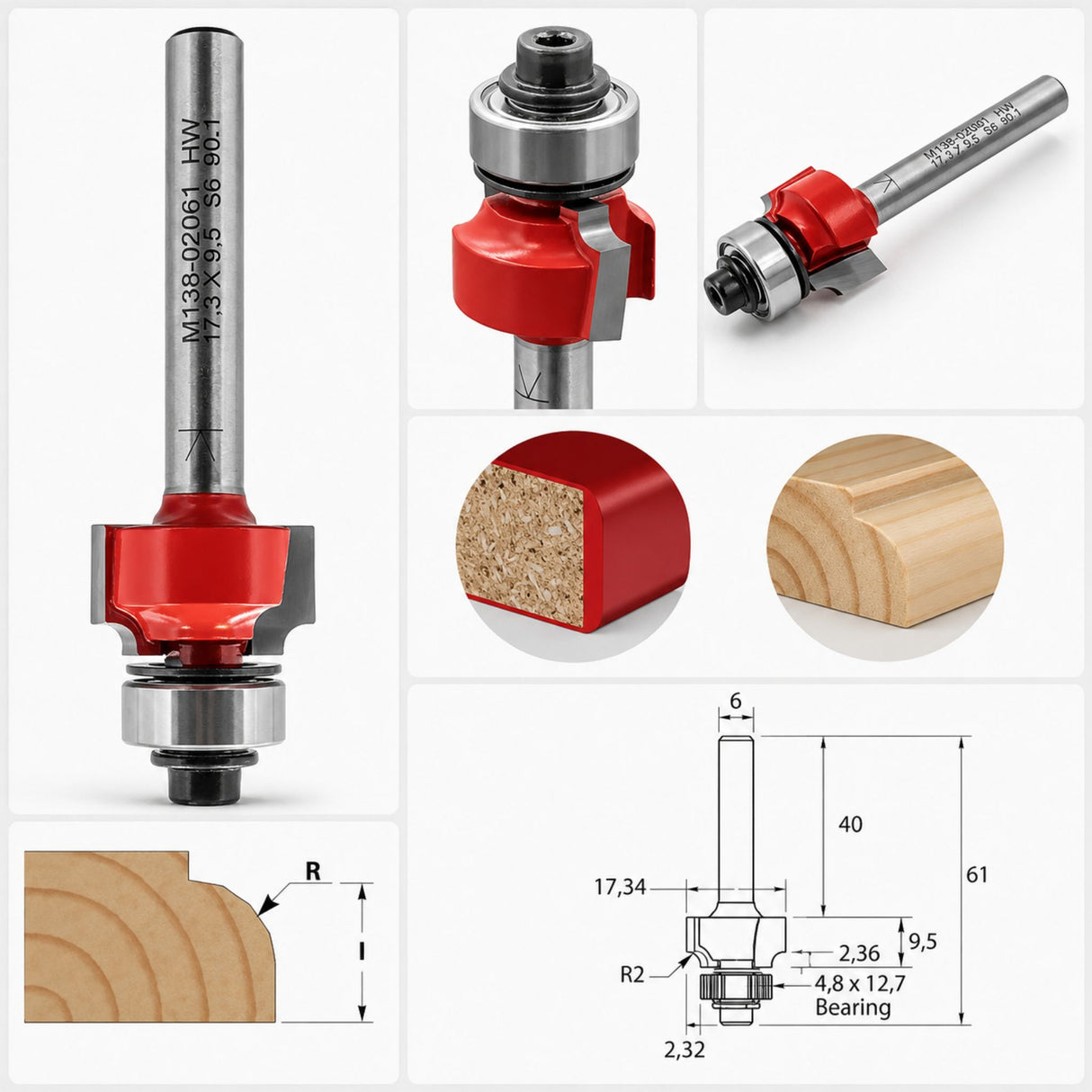

| M138 R2 D17,34x9,5 L61 |
2 |
6 |
17,34 |
61 |
9,5 |
12,7 |

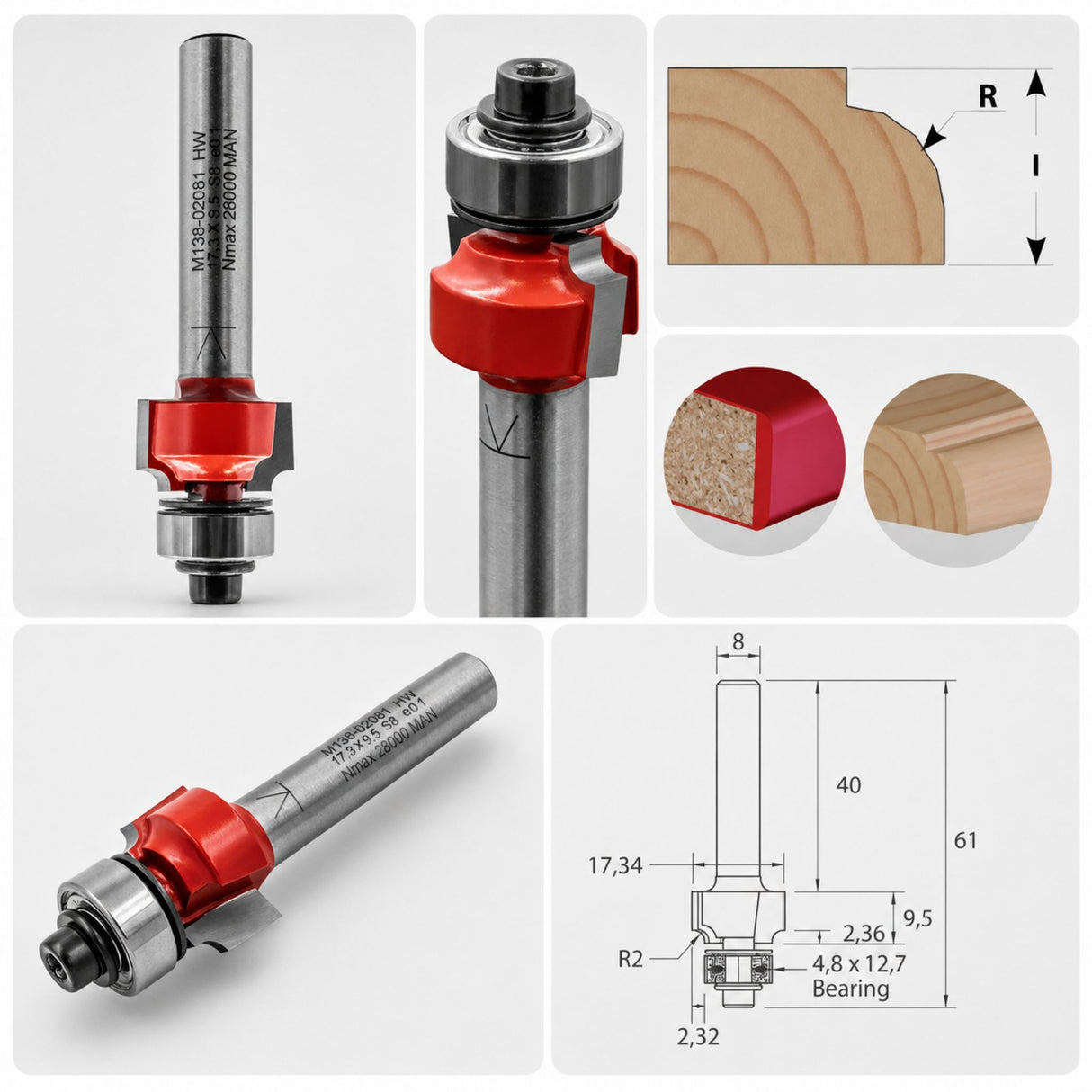

| M138 R2 D17,34x9,5 L61 |
2 |
8 |
17,34 |
61 |
9,5 |
12,7 |

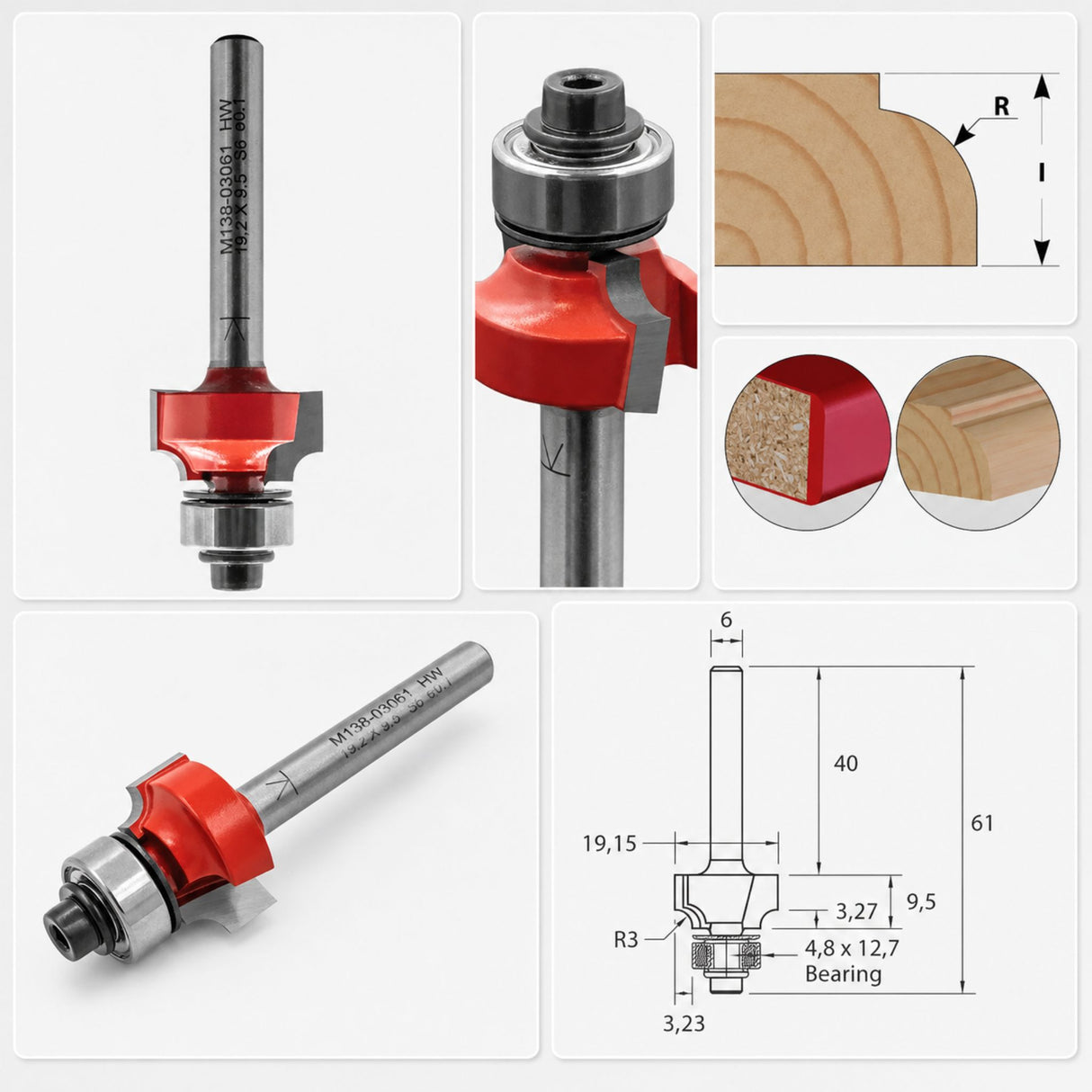

| M138 R3 D19,15x9,5 L61 |
3 |
6 |
19:15 |
61 |
9,5 |
12,7 |

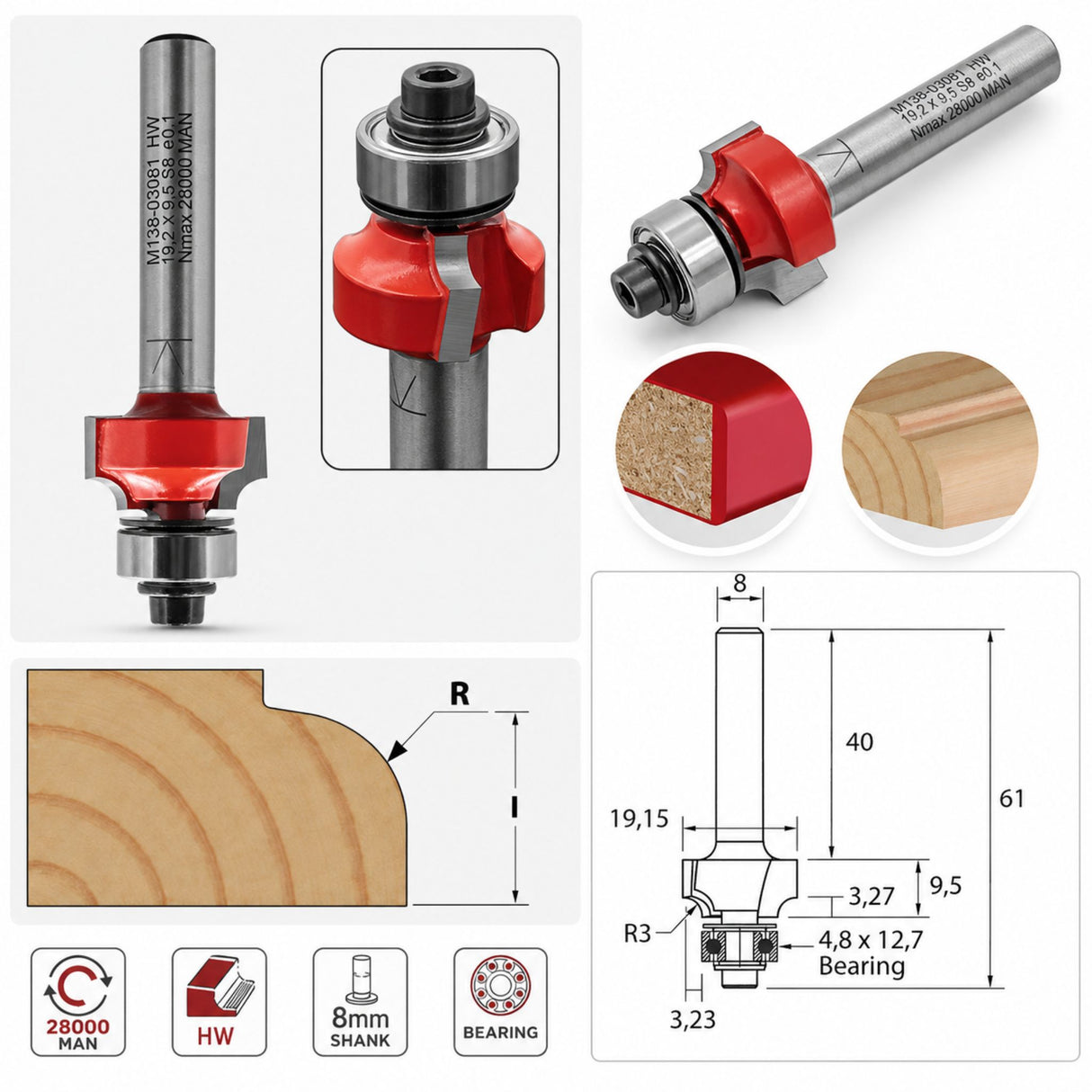

| M138 R3 D19,15x9,5 L61 |
3 |
8 |
19:15 |
61 |
9,5 |
12,7 |

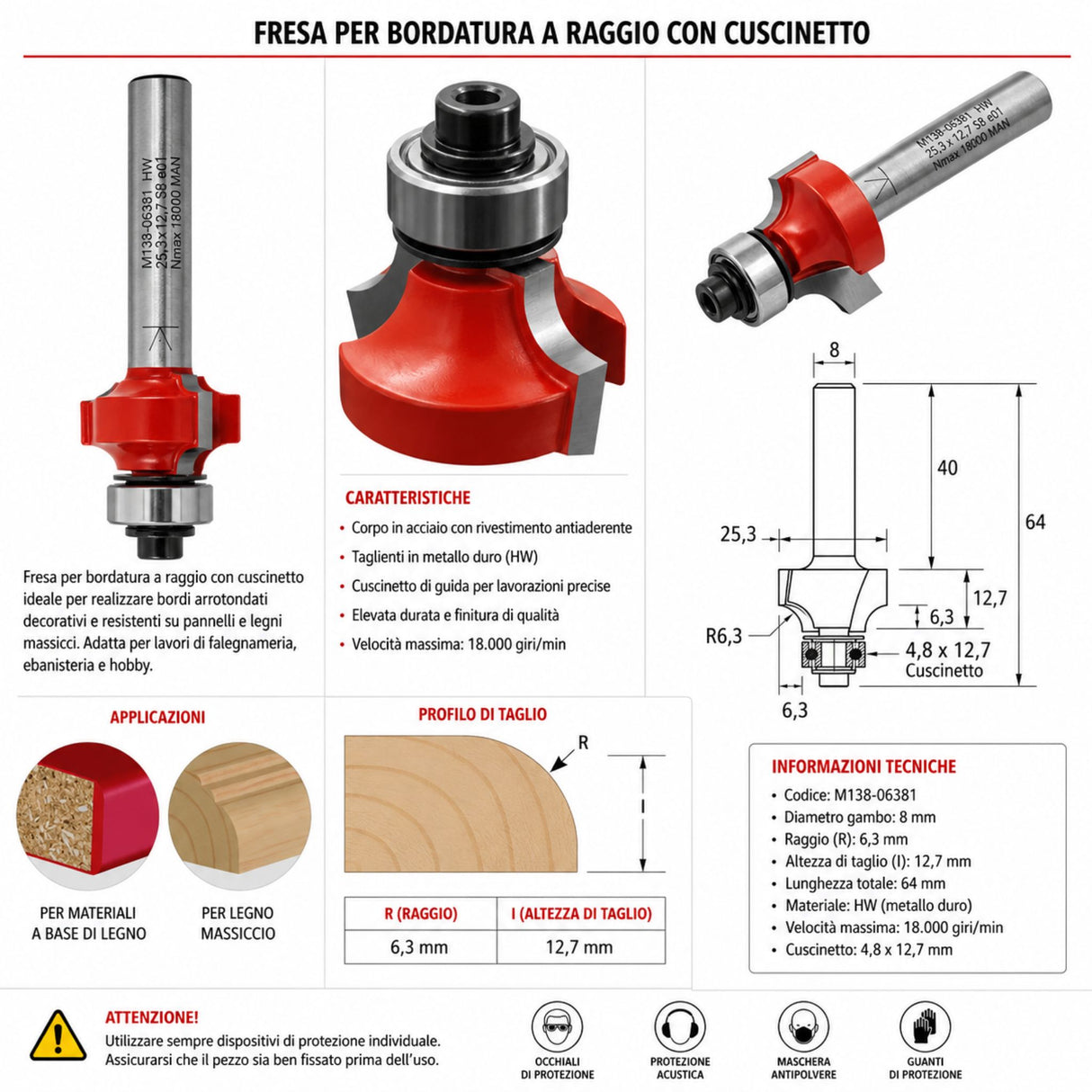

| M138 R6,3 D25,3x12,7 L64 |
6,3 |
8 |
25,3 |
64 |
12,7 |
12,7 |

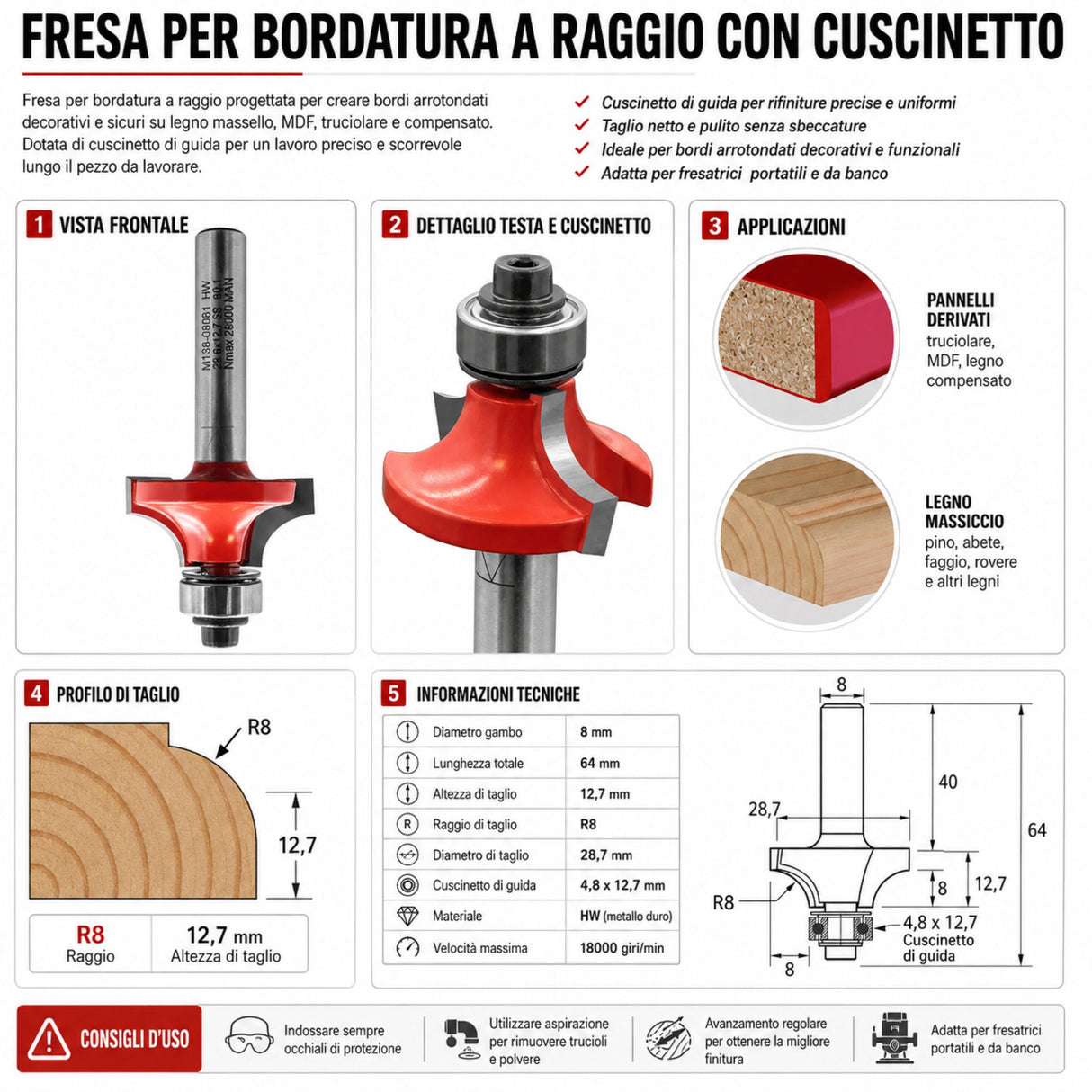

| M138 R8 D28,7x12,7 L64 |
8 |
8 |
28,7 |
64 |
12,7 |
12,7 |

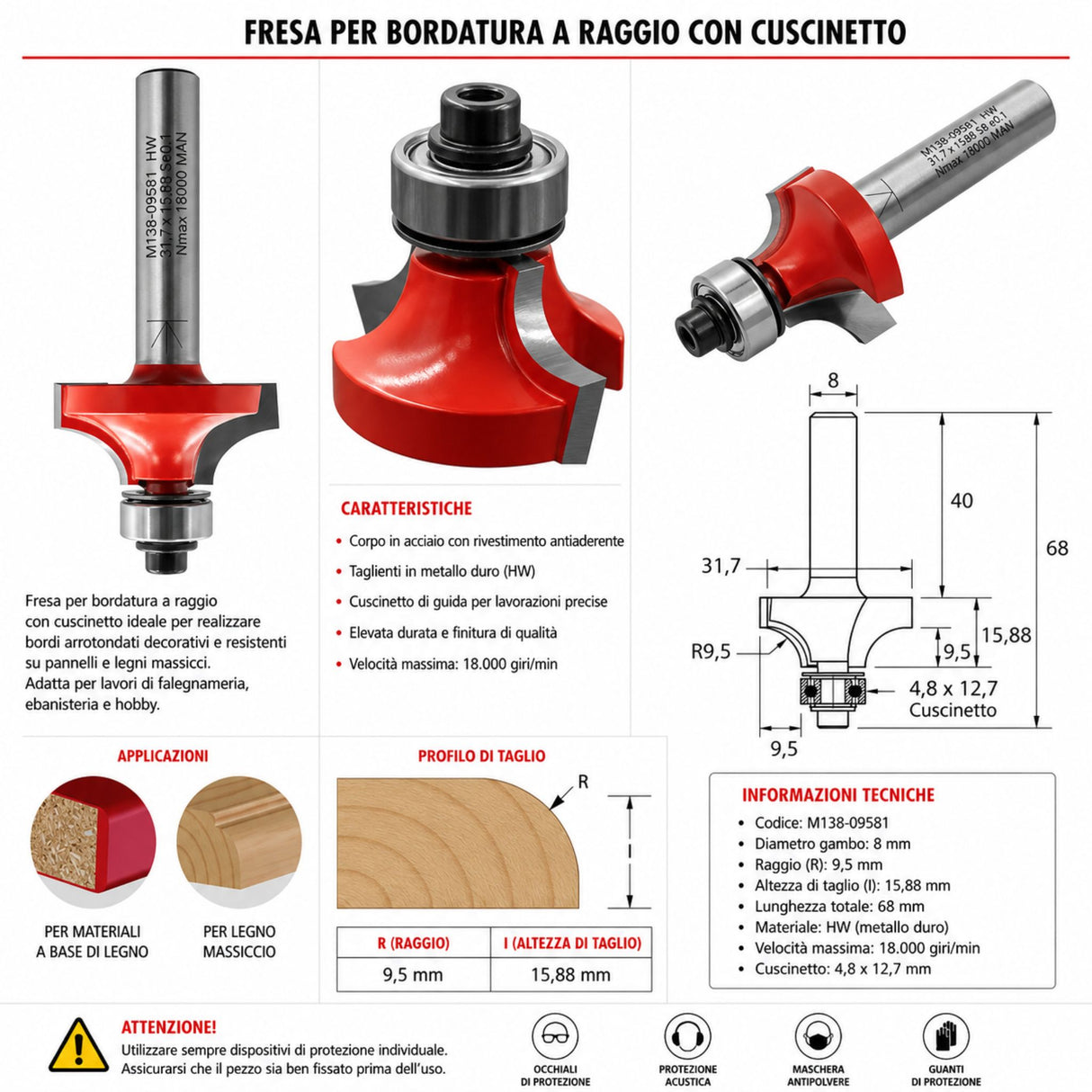

| M138 R9,5 D31,7x15,88 L68 |
9,5 |
8 |
31,7 |
68 |
15,88 |
12,7 |

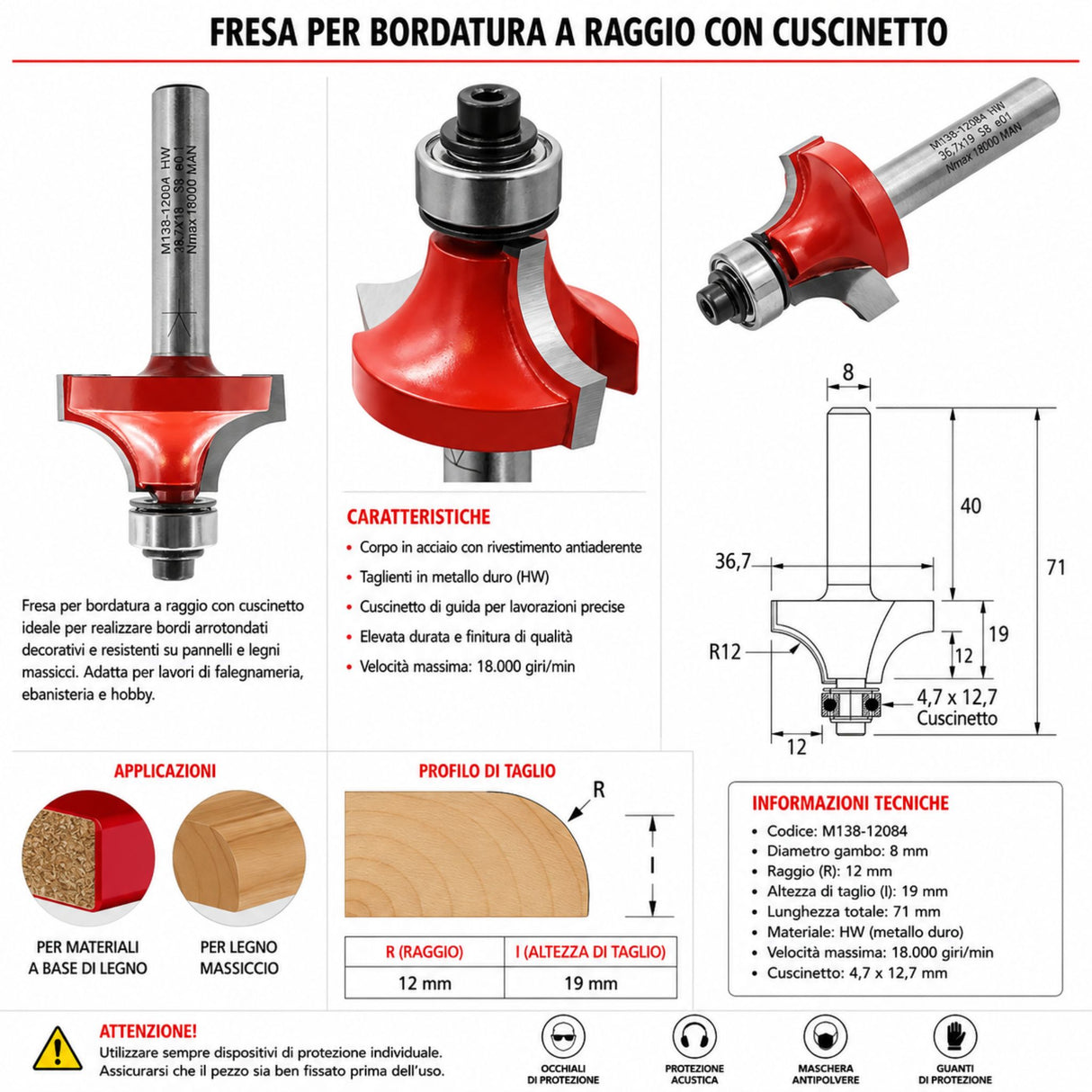

| M138 R12 D36,7x19 L71 |
12 |
8 |
36,7 |
71 |
19 |
12,7 |

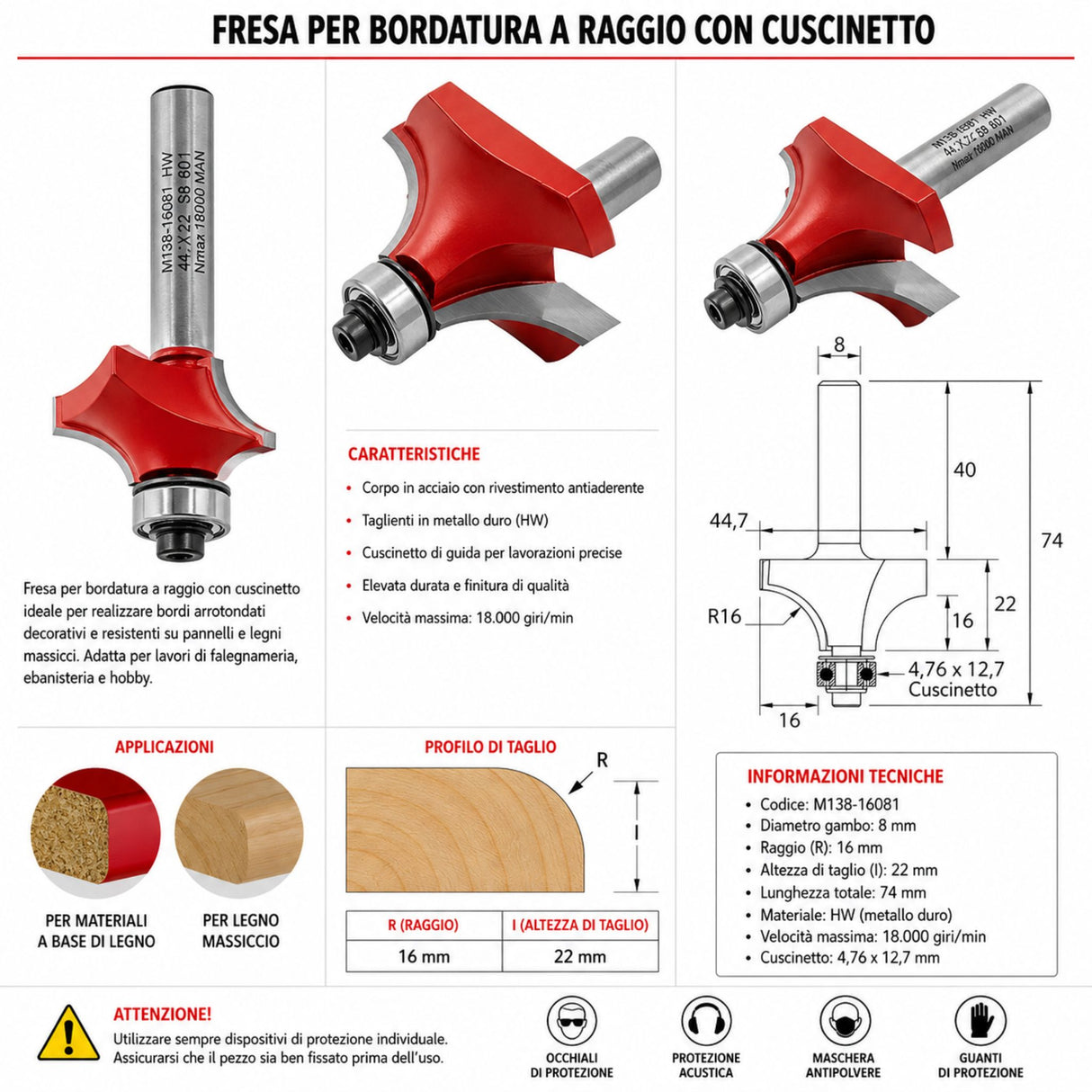

| M138 R16 D44,7x22 L74 |
16 |
8 |
44,7 |
74 |
22 |
12,7 |
Especificações comuns a todas as versões
| Número de flautas (Z) |
2 |
| Geometria |
Lâmina de corte reta |
| Rotação |
Sentido horário (direita) |
| Material da lâmina de corte |
HW Microgranular |
| Dureza da lâmina de corte |
93,5 HRA |
| Espessura da lâmina de corte |
2 mm |
| Revestimento |
PTFE Teflon vermelho |
| Anti-recuo |
Sim, em conformidade com a norma EN 847 |
| Rolamento guia |
Incluído, localizado na ponta |
| Marcação da haste |
Laser (código, D, I, S, RPM máx., ponto K) |
| Embalagem |
Caixa com fecho hermético e etiqueta com as especificações |
| Materiais utilizáveis |
Madeira macia e dura, compensado, DTD, MDF, laminado, plástico, pedra artificial |
| Utilização |
Manual Somente para tupias |
Perguntas frequentes
Qual raio devo escolher para o acabamento de bordas de ABS em portas de cozinha?
Para finalizar a borda afiada deixada pela coladeira de borda automática em bordas de ABS, os menores raios são usados: R1 mm para um arredondamento quase imperceptível e R2 mm para um perfil ligeiramente mais suave. O R3 mm é o máximo recomendado para fitas de borda de ABS padrão de 1 a 2 mm de espessura, sem risco de danificar o painel subjacente.
Qual a diferença entre as versões com haste de 6 mm e 8 mm?
As versões R2 e R3 estão disponíveis com ambas as hastes. A haste de 6 mm é compatível com tupias manuais leves e compactas com mandril de 6 mm. A haste de 8 mm oferece maior rigidez e é preferida em tupias de potência média e alta. Todas as outras versões estão disponíveis apenas com haste de 8 mm.
O rolamento está posicionado na ponta ou na haste?
Na série M138, o rolamento está posicionado na ponta, sob as arestas de corte. Essa posição permite que a fresa seja guiada ao longo da borda inferior da peça de trabalho, apoiando o rolamento na face do painel ou na borda aparada. Para trabalhar com gabaritos fixos acima da peça de trabalho, é necessária uma fresa com rolamento na haste, como a série M107.
A fresa também funciona em pedra artificial e plástico?
Sim. As arestas de corte HW microgranuladas com revestimento de PTFE (Teflon) são compatíveis com plástico e pedra artificial (Corian e materiais similares). O PTFE reduz o acúmulo de material nas arestas de corte ao trabalhar em superfícies sintéticas. Para pedra artificial, recomenda-se uma velocidade mais lenta do que para madeira e passagens leves para manter a aresta de corte.
A fresa pode ser afiada novamente?
Sim. A espessura das arestas de corte HW é de 2 mm, suficiente para múltiplos ciclos de reafiação. Para as versões de menor diâmetro (R1), a espessura mínima é de 1 mm. Recomenda-se a reafiação em um centro especializado para manter o perfil arredondado correto e o equilíbrio original.
Quais são as RPMs máximas recomendadas para as versões de maior diâmetro?
As RPMs máximas são específicas para cada versão e estão marcadas a laser na haste. As versões de maior diâmetro (R12 D36,7 mm e R16 D44,7 mm) requerem RPMs menores do que as versões menores para manter a velocidade de corte periférica adequada. Sempre verifique a marcação na haste antes de usar.
