Squadra de carpentiere IGM

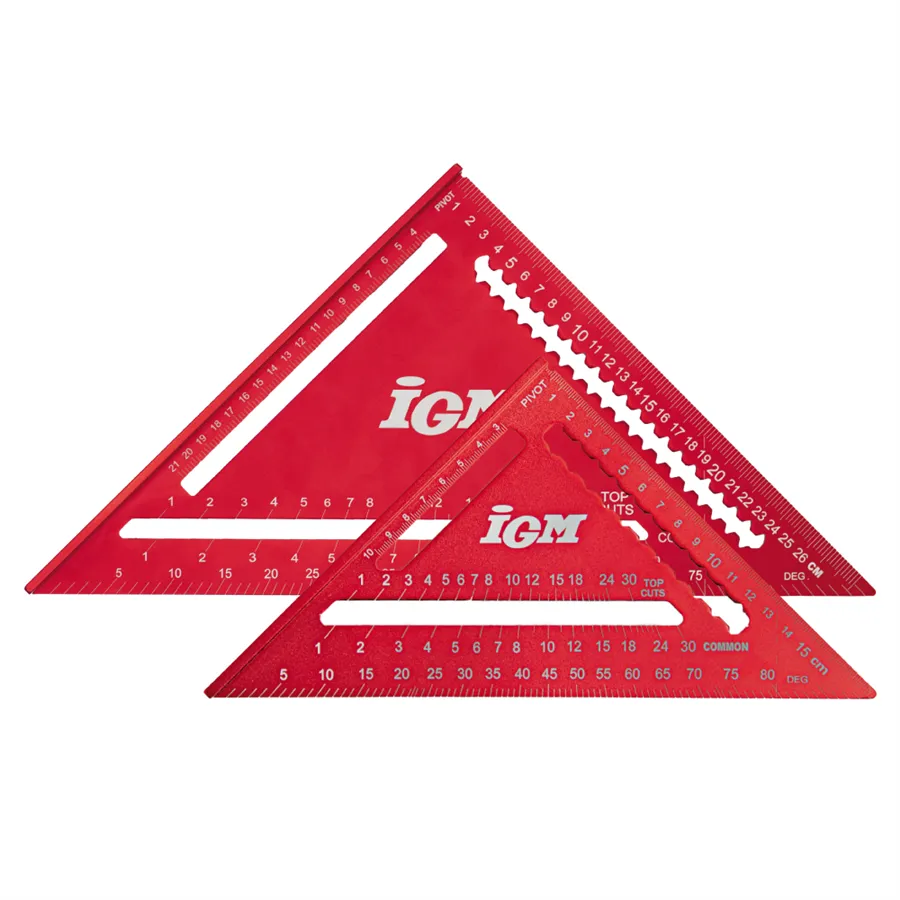

O esquadro de carpinteiro IGM é um esquadro de liga de duralumínio para uso profissional, com escala a laser de dupla face, marcações a cada 5 mm para traçar paralelos e escala de ângulos de 0° a 90° na hipotenusa com referências para vigas comuns, vigas de quadril e vigas de quadril. Disponível em dois tamanhos: 180 x 180 mm e 300 x 300 mm. Distribuído na Itália pela Krollit, distribuidora oficial da IGM desde 2007.

• Material: Liga de alumínio anodizado resistente à corrosão
• Dimensões da versão pequena: 180×180×248 mm
• Dimensões da versão grande: 300×300×430 mm
• Espessura: 5 mm
• Largura do batente: 28 mm
• Lado vertical: escala graduada a cada 5 mm para 180 mm (versão 180) ou 300 mm (versão 300)
• Hipotenusa: escala de 0° a 90° com referências para vigas comuns, de quadril e de quadril
• Escalas legíveis em ambos os lados

Para quem é este produto? Esquadro de Carpinteiro

...Adequado

Perfil	Compatibilidade	Padrão
Carpinteiro e telhadista	Adequado	A escala de hipotenusa com referências para vigas comuns, de quadril e de cumeeira simplifica o cálculo e a marcação direta no canteiro de obras.
Carpinteiro e marceneiro	Adequado	Entalhes a cada 5 mm na lateral vertical permitem o desenho rápido de linhas paralelas sem ferramentas adicionais; Pode ser usado como guia de serra.	Entalhes a cada 5 mm na lateral vertical permitem o desenho rápido de linhas paralelas sem ferramentas adicionais; Pode ser usado como guia de serra.	Adequado	Entalhes a cada 5 mm na lateral vertical permitem o desenho rápido de linhas paralelas sem ferramentas adicionais; Pode ser usado como guia de serra.	Entalhes a cada 5 mm na lateral vertical permitem o
Produção em massa com ferramentas fixas CNC	Não especificado	O esquadro é uma ferramenta manual de marcação e medição; para produção em série, a marcação é gerenciada diretamente pelo controle da máquina.

Não adequado para: aplicações que exigem tolerâncias inferiores a 0,1 mm em peças mecânicas de precisão, onde é necessário um instrumento de medição certificado com certificado de calibração.

Especificações Técnicas

Material	Liga de alumínio (duralumínio)
Acabamento da superfície	Anodizado, resistente à corrosão
Dimensões para a versão 180	180×180×248 mm
Dimensões para a versão 300	300×300×430 mm
Espessura	5 mm
Rebaixo largura	28 mm
Escala lateral vertical	A cada 5 mm, em ambos os lados
Escala de hipotenusa	0°–90° com referências para vigas comuns, cumeeiras e espigões
Marcação de escadas	Laser, em ambos os lados

As condições de garantia e as informações sobre a assistência estão disponíveis na página dedicada da Krollit.

Consulta as condições de garantia da Krollit

Perguntas frequentes

Qual ​​a diferença entre as versões de 180 mm e 300 mm do Esquadro de Carpinteiro?

A versão de 180 mm tem um lado vertical de 180 mm e uma área de 180 x 248 mm; A versão 300 tem um lado vertical de 300 mm e uma base de 300 x 430 mm. A versão 300 é recomendada para vigas maiores e para obras de telhados com grandes vãos, onde uma base de medição mais longa é necessária para reduzir o erro de projeção angular.

O esquadro de carpinteiro pode ser usado como guia para uma serra circular manual?

Sim. O batente de 28 mm e o perfil reto da hipotenusa permitem que o esquadro seja usado como guia de suporte para serras circulares manuais em tábuas de até a largura do lado vertical (180 ou 300 mm). A guia prende a borda da peça de trabalho e mantém o ângulo durante o corte.

As escalas a laser no esquadro de carpinteiro são legíveis mesmo em condições de pouca luz em canteiros de obras?

A marcação a laser grava fisicamente a superfície do duralumínio; não é simplesmente impressa. As escalas permanecem legíveis mesmo com poeira e sujeira superficial e estão presentes em ambos os lados para se adaptarem à orientação de trabalho. Em condições de pouca luz, recomenda-se a iluminação direta do instrumento.

Como usar a escala para vigas de cumeeira e vigas de quadril na hipotenusa?

A escala na hipotenusa mostra as referências angulares para os três tipos de vigas mais comuns em carpintaria de telhados: viga comum, viga de cumeeira e viga de quadril. Coloque o esquadro com o batente na borda da viga e leia o ângulo de corte correspondente à inclinação do telhado diretamente, sem cálculos adicionais.

Quais peças de reposição ou acessórios estão disponíveis para o Esquadro de Carpinteiro IGM?

O Esquadro de Carpinteiro é uma ferramenta de medição e marcação de peça única, sem consumíveis. Não inclui peças de reposição codificadas. Para uso com uma serra circular manual, a Krollit oferece guias e acessórios IGM compatíveis; entre em contato com o serviço técnico pelo telefone +39 0825-1494022 para verificar a disponibilidade com base no modelo da sua serra.
