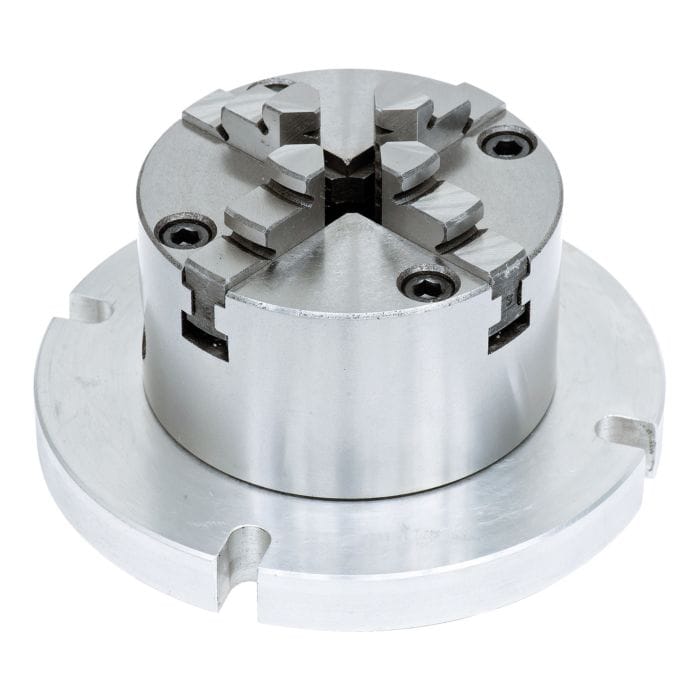

O mandril de 4 castanhas Bernardo, com diâmetro de 80 mm e disco de fixação de 125 mm, é um mandril para torno de uso profissional disponível na Krollit, distribuidora oficial da Bernardo desde 2007.
- Fabricante: Bernardo
- Modelo: Mandril de 4 castanhas, com diâmetro de 80 mm e disco de fixação de 125 mm
- Distribuidora oficial da Bernardo desde 2007
- Envio a partir do armazém da Krollit
Quem utiliza o mandril de 4 castanhas, com diâmetro de 80 mm e disco de fixação de 125 mm e para que serve?
Oficinas mecânicas e torneiros artesanais utilizam o mandril de 4 castanhas, com diâmetro de 80 mm e disco de fixação de 125 mm. 125 mm como acessório de fixação em tornos para metais, garantindo fixação segura e centralização da peça durante operações de torneamento, furação e ranhuramento.
Seu lugar na linha Bernardo
O mandril de 4 garras Bernardo, com diâmetro de 80 mm e disco de fixação de 125 mm, faz parte da linha de mandris para torno Bernardo, distribuída na Itália pela Krollit desde 2007. A linha Bernardo inclui modelos em diversas categorias e níveis de desempenho: para escolher a máquina certa para sua aplicação, você pode consultar o catálogo Bernardo na Krollit ou entrar em contato com o suporte ao cliente para obter assistência na seleção da máquina adequada.
Logística e suporte da Krollit
Envio em 3 a 5 dias úteis a partir do armazém da Krollit para peças de reposição e acessórios. O suporte ao cliente em italiano está disponível para documentação técnica e verificação de compatibilidade com a máquina de referência. A Krollit é distribuidora oficial desde 2007.
Para quem é indicado o mandril de 4 castanhas, com diâmetro de 80 mm e disco de fixação de 125 mm?
Para quem é indicado o mandril de 4 castanhas, com diâmetro de 80 mm e disco de fixação de 125 mm? O disco de 125 mm é recomendado para os seguintes perfis profissionais:
-
Oficinas mecânicas e torneiros artesanais: Fixação segura de peças redondas ou hexagonais em tornos para torneamento, furação e ranhuramento.
-
Usuários com um torno de flange Bernardo compatível: Peça de reposição original ou atualização para tornos Bernardo (profissionais, de hobby, etc.) com conexão A2 em conformidade com a norma DIN 55029.
-
Peças irregulares ou não circulares: Para peças que não estejam simetricamente centradas, considere placas de fixação de 4 castanhas independentes ou placas universais.
Perguntas frequentes
Quando usar uma placa de fixação de 4 castanhas?
Placas de fixação de 4 castanhas autocentrantes: São para peças quadradas e de 4 a 8 lados. As castanhas movem-se juntas com uma única chaveta.
A placa de fixação de 4 castanhas autocentrante (não com castanhas independentes) fixa peças quadradas ou octogonais simetricamente. Para fixação descentrada (excêntrica, assimétrica), são necessárias placas de fixação com garras independentes.
De que material é feito o corpo da placa de fixação?
O material está indicado no título: aço (série PO) para máxima precisão, ferro fundido (séries DK/PS) para uso padrão.
A escolha depende da intensidade de uso e da tolerância necessária: aço para produção e precisão, ferro fundido para uso geral.
Qual diâmetro devo escolher?
A escolha do diâmetro depende do nariz do torno (deve ser compatível com o ajuste por contração) e do tamanho das peças.
Diâmetros típicos: 80-160 mm para tornos de hobby, 200-315 mm para tornos profissionais, 400-630 mm para tornos industriais.
Como verifico a compatibilidade com meu torno?
Verifique o tipo de encaixe do nariz do torno (Camlock D3-D15 ou conexão roscada M) e o diâmetro correspondente.
Em tornos modernos, o Camlock é o tipo mais comum. Em tornos mais antigos, pode haver uma conexão roscada (M) ou flangeada.
A documentação técnica do torno indica o tipo exato.
Como faço para manter a precisão do fuso?
Limpeza regular do mecanismo espiral, lubrificação periódica com graxa específica para fusos e verificação da concentricidade a cada 6 meses com um relógio comparador.
Uma garra com movimento rígido indica lascas ou ferrugem no mecanismo: desmonte, limpe e lubrifique. A concentricidade é verificada montando uma barra retificada e medindo com um relógio comparador: tolerância aceitável de 0,03 a 0,1 mm, dependendo do modelo.
