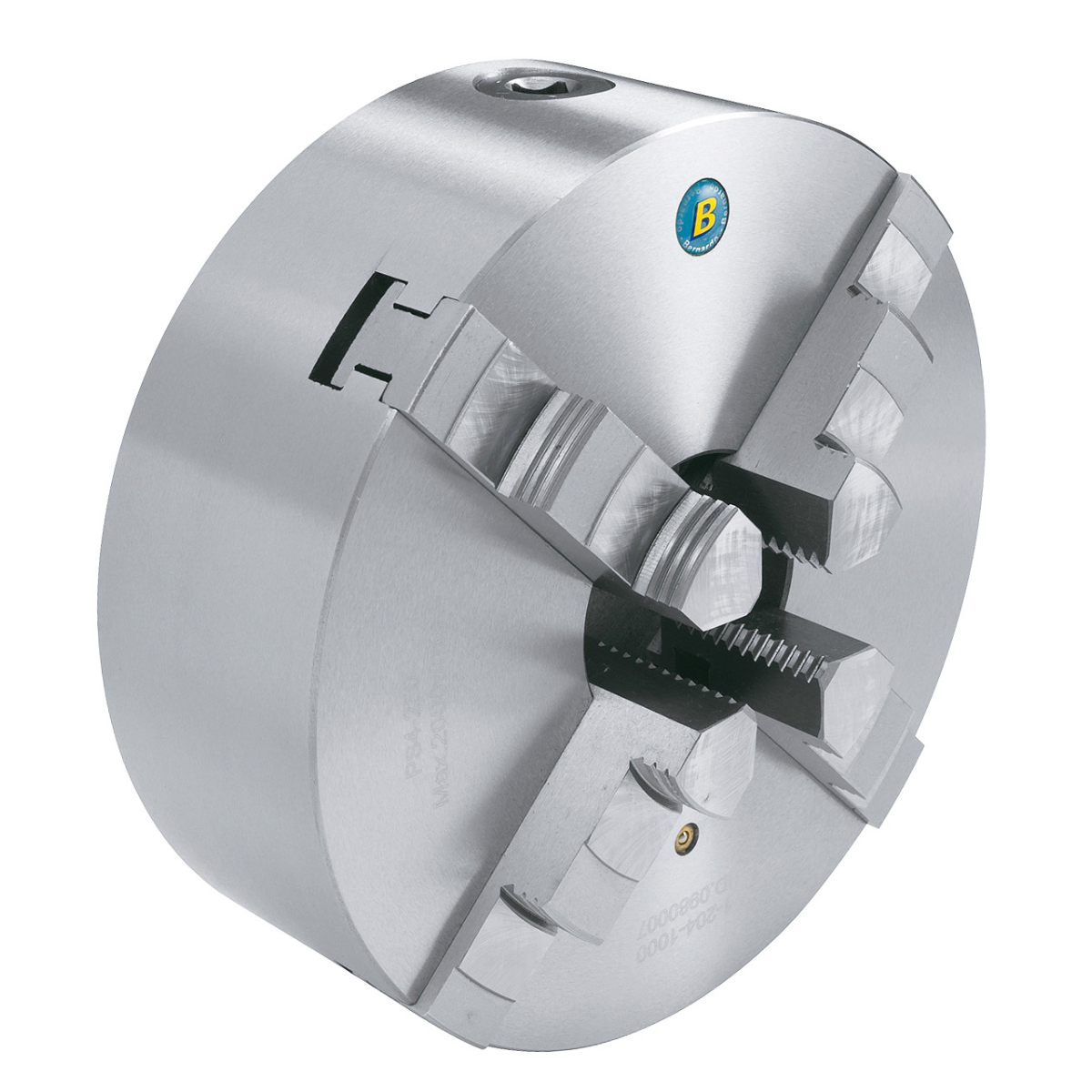

O mandril de 4 garras Bernardo DK12-125 é um mandril para torno de uso profissional, com peso de 5,3 kg. Krollit, distribuidor oficial da Bernardo desde 2007.

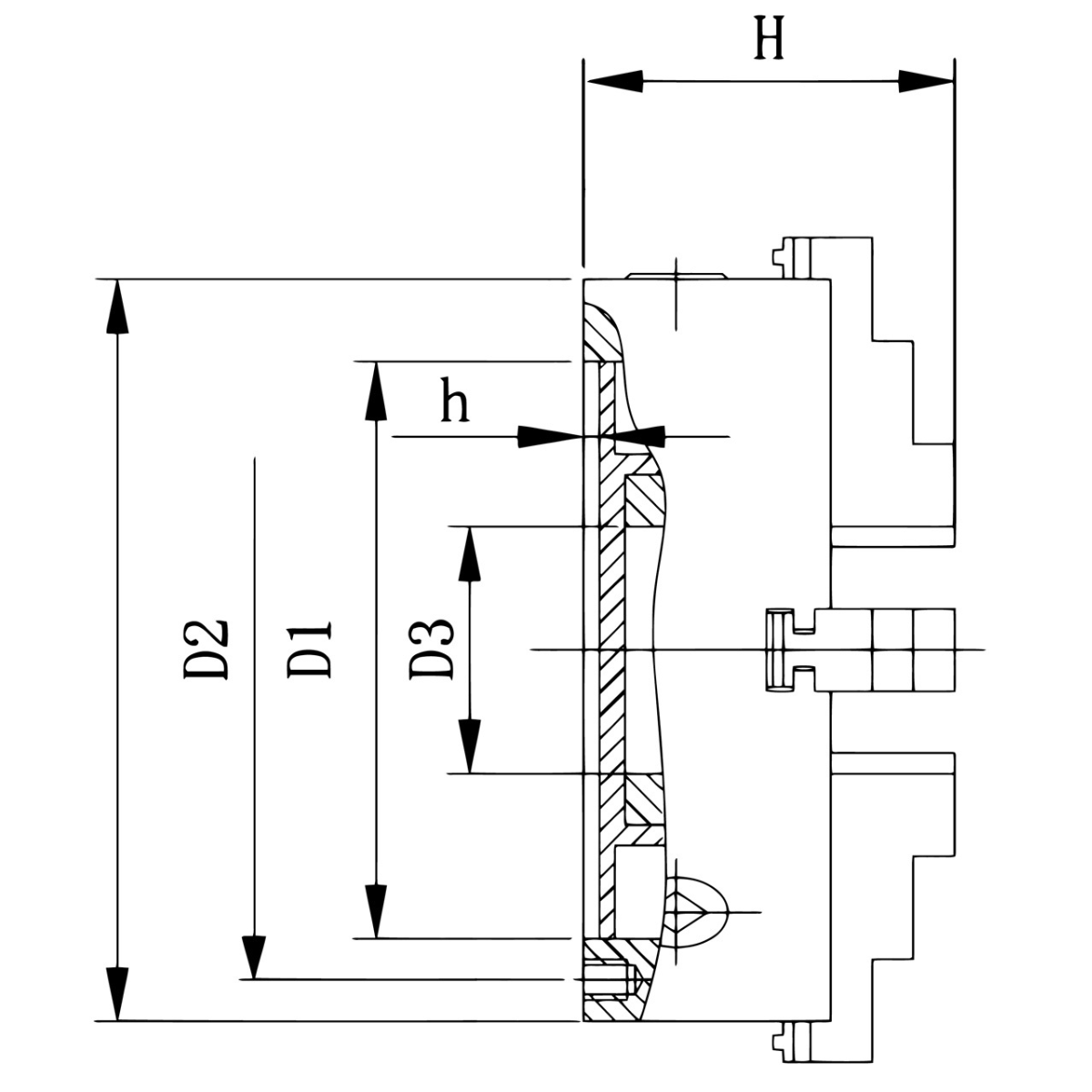

- D - Tamanho do mandril: 125
- D1: 95 mm
- D2: 108 mm
- D3: 30 mm
- h: 84,5 mm
- H1: 58 mm
Quem usa o mandril de 4 castanhas DK12-125 e para quê?
Oficinas mecânicas e torneiros artesanais usam o mandril de 4 castanhas DK12-125 como acessório de fixação em tornos para metais, garantindo a fixação segura e o centragem da peça durante torneamento, furação e ranhuramento.
Seu lugar na linha Bernardo
Mandril de 4 castanhas Bernardo As garras DK12-125 fazem parte da linha de mandris para torno Bernardo, distribuída na Itália pela Krollit desde 2007. A linha Bernardo inclui modelos em diversas categorias e níveis de desempenho: para escolher a máquina certa para sua aplicação, você pode consultar o catálogo Bernardo na Krollit ou entrar em contato com o suporte ao cliente para obter ajuda na seleção da máquina adequada.
Logística e Suporte da Krollit
Envio em 3 a 5 dias úteis a partir do armazém da Krollit para peças de reposição e acessórios. Suporte ao cliente em italiano disponível para documentação técnica e verificação de compatibilidade com a máquina de referência.
A Krollit é distribuidora oficial desde 2007.
Para quem é o mandril de 4 castanhas DK12-125?
O mandril de 4 castanhas DK12-125 é recomendado para os seguintes perfis profissionais:
-
Oficinas mecânicas e torneiros artesanais: fixação segura de peças redondas ou hexagonais em tornos para torneamento, furação e ranhuramento.
-
Usuários com um torno flangeado Bernardo compatível: substituição original ou atualização para tornos Bernardo (profissionais, de hobby, etc.) com conexão A2 em conformidade com a norma DIN 55029.
-
Peças irregulares ou não redondas: para peças com centros não simétricos, considere mandris ou plataformas de 4 castanhas independentes. universal.
Especificações técnicas
| D1 |
95 mm |
| D2 |
108 mm |
| D3 |
30 mm |
| h |
84,5 mm |
| H1 |
58 mm |
| h |
4 mm |
| Parafusos de montagem |
3 x M8 |
| D - Tamanho do Mandril |
125 |
| Velocidade Máxima |
3000 rpm |
| Peso aproximado |
5,3 kg |
Perguntas Frequentes
Quando devo usar um mandril de 4 garras?
Mandris autocentrantes de 4 garras são para peças quadradas e de 4 a 8 lados. As garras se movem juntas com uma única chave.
O mandril autocentrante de 4 garras (não com garras independentes) fixa peças quadradas ou octogonais simetricamente. Para fixação descentrada (excêntrica, assimétrica), são necessários mandris com garras independentes.
De que material é feito o corpo do mandril?
O material está indicado no título: aço (série PO) para máxima precisão, ferro fundido (séries DK/PS) para uso padrão.
A escolha depende da intensidade de uso e da tolerância necessária: aço para produção e precisão, ferro fundido para uso geral.
Para quais peças o Ø 125 mm é adequado?
Adequado para peças de pequeno a médio porte (Ø máx. 140 mm): tornos de bancada e oficinas artesanais. O diâmetro nominal do mandril indica o tamanho máximo do corpo, não da peça que pode ser usinada. A capacidade de fixação depende da abertura da garra (normalmente 60-70% do diâmetro nominal).
Como verifico a compatibilidade com meu torno?
Verifique o tipo de encaixe do nariz do torno (Camlock D3-D15 ou conexão roscada M) e o diâmetro correspondente.
Em tornos modernos, o encaixe Camlock é o mais comum. Em tornos mais antigos, pode haver uma conexão roscada (M) ou flangeada. A documentação técnica do torno indica o modelo exato.
Como manter a precisão do fuso?
Limpeza regular do mecanismo espiral, lubrificação periódica com graxa específica para fusos e verificação da concentricidade a cada 6 meses com um relógio comparador.
Uma garra que se move com dificuldade indica lascas ou ferrugem no mecanismo: desmonte, limpe e lubrifique. A concentricidade é verificada montando uma barra retificada e medindo com um relógio comparador: tolerância aceitável de 0,03 a 0,1 mm, dependendo do modelo.
