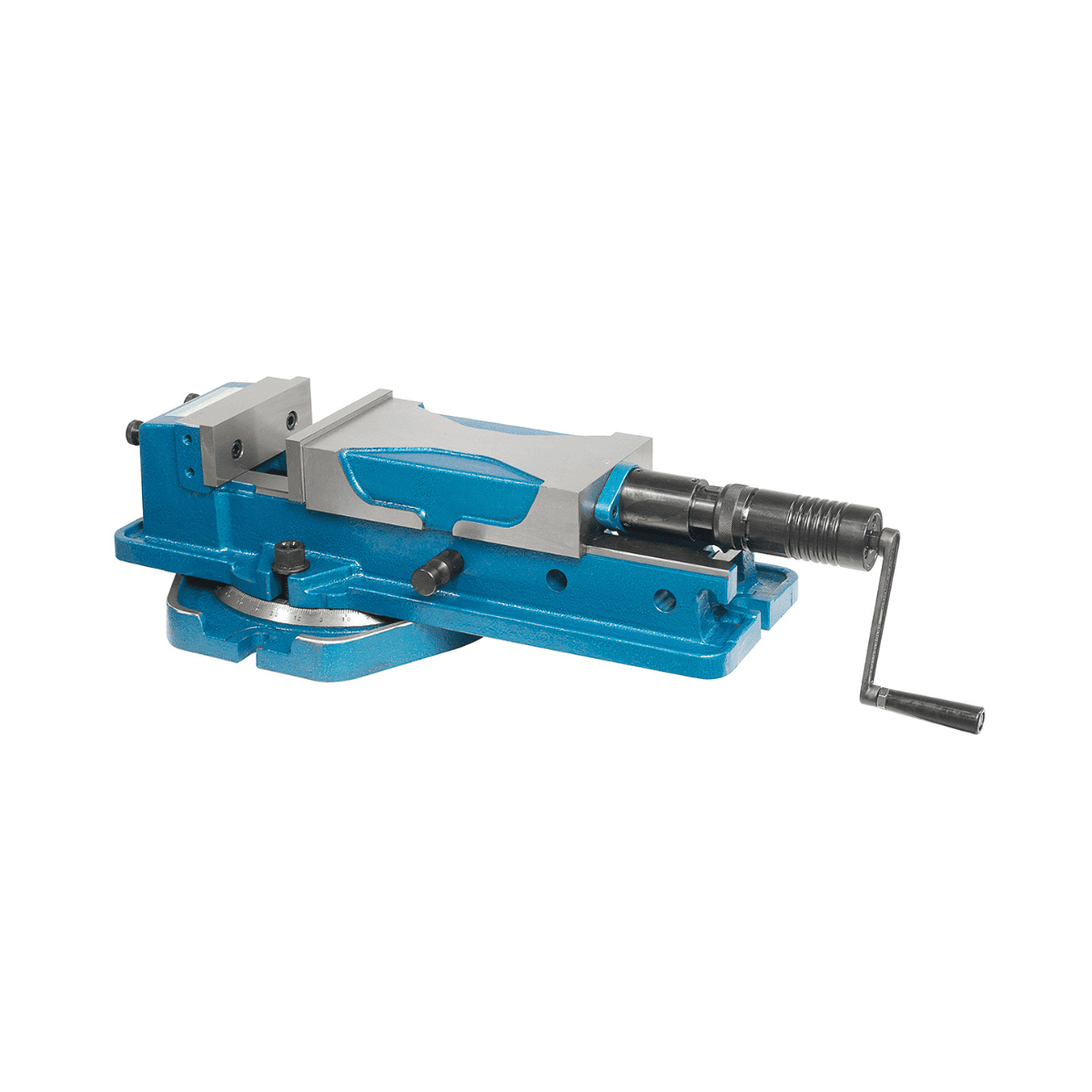

Bernardo Morsa idraulica per macchine PHV 160 è una morsa per uso professionale, con peso 72 kg. Krollit, distributore ufficiale Bernardo dal 2007.
- A: 625 mm
- B: 240 mm
- C: 160 mm
- d: 205 mm
- E: 140 mm
- F: 58 mm
Chi usa la Morsa idraulica per macchine PHV 160 e per cosa
La Morsa idraulica per macchine PHV 160 è una morsa per uso professionale distribuita da Krollit.
Il suo posto nella gamma Bernardo
Bernardo Morsa idraulica per macchine PHV 160 si inserisce nella gamma delle morse Bernardo, distribuita in Italia da Krollit dal 2007. La gamma Bernardo comprende modelli di varie categorie e prestazioni: per scegliere la macchina adatta al tuo caso d'uso puoi consultare il catalogo Bernardo su Krollit oppure contattare l'assistenza clienti per supporto nella selezione.
Logistica e supporto Krollit
Spedizione 3-5 giorni lavorativi da magazzino Krollit per ricambi e accessori. Assistenza clienti in italiano disponibile per documentazione tecnica e verifica di compatibilità con la macchina di riferimento. Krollit è distributore ufficiale dal 2007.
Per chi è la Morsa idraulica per macchine PHV 160
La morsa idraulica per macchine phv 160 è consigliato per i seguenti profili professionali:
-
Officine meccaniche e fresatori: bloccaggio sicuro di pezzi durante fresatura e foratura su macchine utensili.
-
Reparti produzione con lavorazioni di serie: serraggio rapido e ripetibile per cicli produttivi.
Non indicato per: tornitura di pezzi cilindrici (per torno servono mandrini autocentranti, non morse di fresatrice).

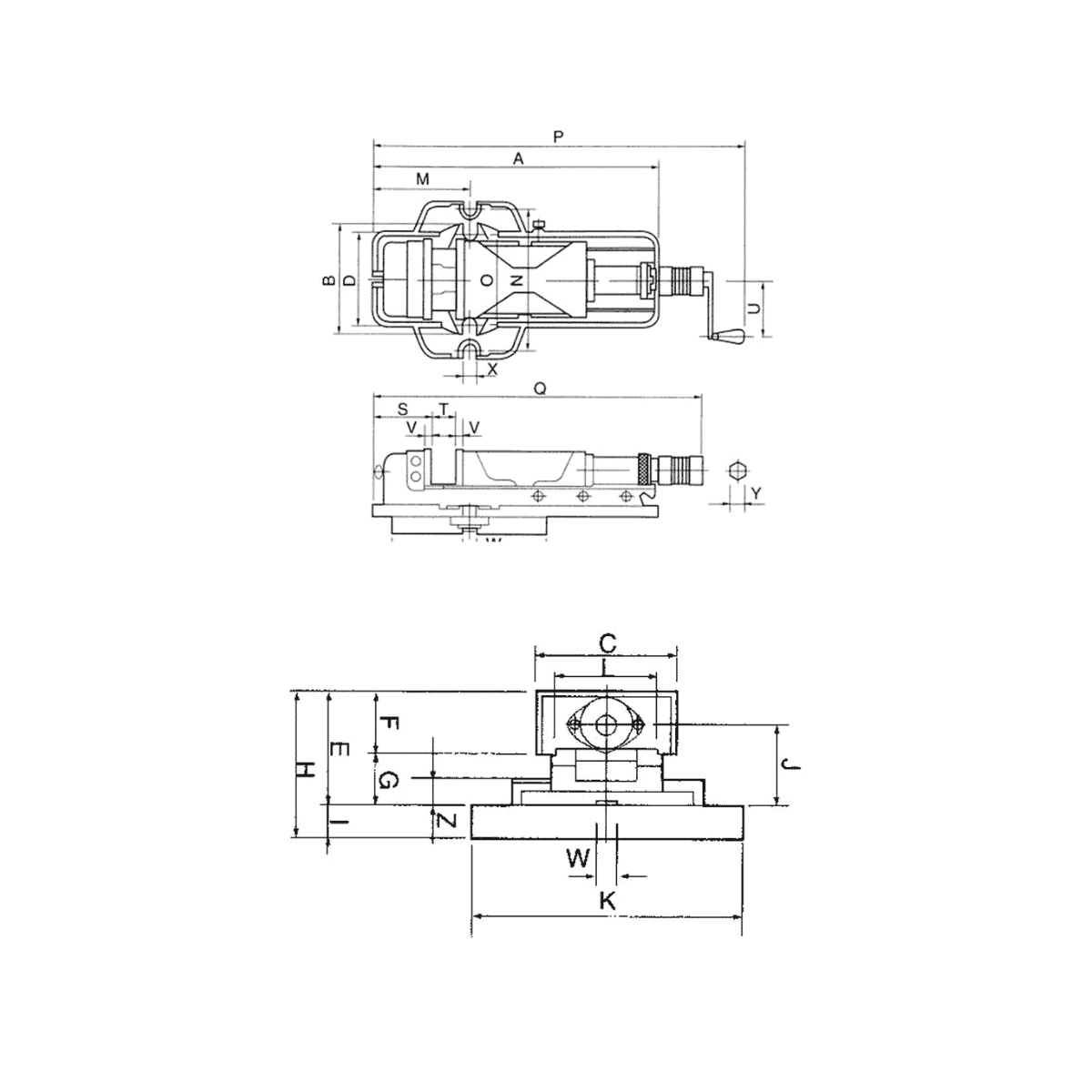

Specifiche tecniche
| A |
625 mm |
| B |
240 mm |
| C |
160 mm |
| d |
205 mm |
| E |
140 mm |
| F |
58 mm |
| G |
82 mm |
| h |
179 mm |
| J |
105 mm |
| K |
340 mm |
| L |
125 mm |
| M |
208 mm |
| P |
755 / 1055 mm |
| Q |
640 / 940 mm |
| R |
320 mm |
| S |
125 mm |
| T |
300 mm |
| U |
125 mm |
| V |
15 mm |
| W |
16 mm |
| X |
18 mm |
| Y |
14 mm |
| Z |
27 mm |
| Area di serraggio I |
0 - 110 mm |
| Area di serraggio II |
100 - 210 mm |
| Area di serraggio III |
200 - 310 mm |
| Forza di serraggio max. |
4000 kg |
| Peso ca. |
72 kg |
Domande frequenti
Cosa fa la tavola rotante della PHV?
La PHV 160 mm ha base girevole 360° con scala graduata, permettendo lavorazioni a qualsiasi angolo orizzontale senza riposizionare il pezzo.
La PHV è una morsa ad alta pressione di precisione, indicata per produzione di serie su fresatrici universali. La rotazione precisa consente fresature angolari ripetibili.
Cosa indica la dimensione 160 mm?
Indica la larghezza delle griffe (160 mm), la dimensione caratteristica della morsa. La larghezza di serraggio (apertura massima) varia in base al modello: tipicamente 50-105 mm per PS/KV, 105-240 mm per VH/CHV.
Per scegliere la dimensione: come regola pratica, la larghezza griffe deve essere almeno il 70% della dimensione del pezzo da lavorare. Per pezzi >100 mm scegliere morse 160 mm o superiori.
Su quale macchina si monta?
Si monta su fresatrici universali, fresatrici da banco e centri di lavoro con tavole con cave a T standard DIN.
Verificare il peso della morsa rispetto alla portata della tavola. Le morse Bernardo {series or "PS/KV"} sono dimensionate per fresatrici professionali; per piccole fresatrici da banco servono modelli leggeri (PTS 50, PGS 50).
Le ganasce sono sostituibili?
Sì, le ganasce sono temprate, rettificate e completamente sostituibili. È un vantaggio importante per la manutenzione a lungo termine.
Le ganasce sono il punto di usura della morsa: dopo migliaia di serraggi possono presentare incisioni o deformazioni. La sostituzione è autonoma con le viti di fissaggio dedicate. Krollit fornisce ganasce di ricambio originali.
Come si mantiene la precisione?
Pulizia regolare delle guide e delle ganasce, applicazione di leggero strato di olio sulle parti scorrevoli ogni 50 ore di utilizzo, controllo periodico del parallelismo con comparatore.
Trucioli accumulati nelle guide compromettono la precisione di parallelismo. Per uso intensivo con refrigerante, asciugare la morsa al termine del turno per prevenire ruggine sulle parti rettificate. Tolleranza di parallelismo accettabile: 0,02-0,05 mm sulla lunghezza.
