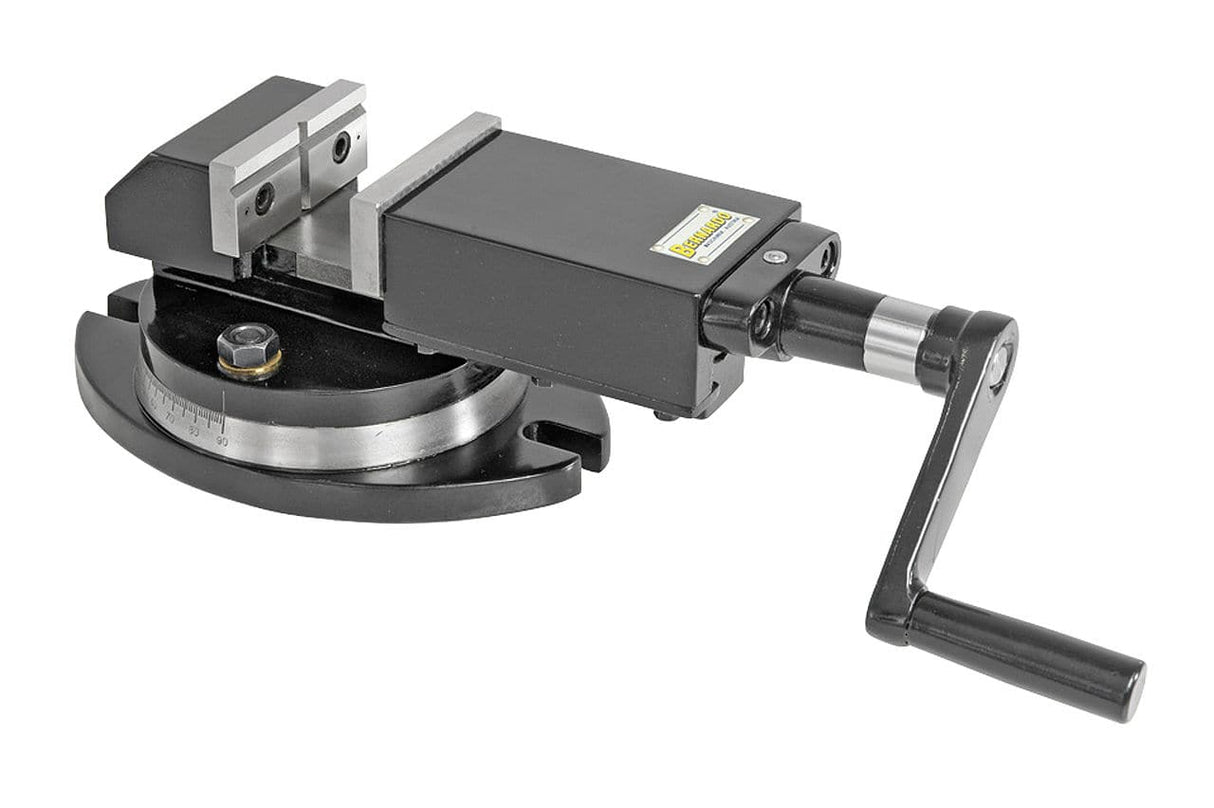

A morsa universal Bernardo UMS 100 é uma morsa para uso profissional, com peso de 22 kg. Krollit, distribuidor oficial da Bernardo desde 2007.
- Largura da mandíbula: 100 mm
- Altura da mandíbula: 37 mm
- Largura máxima de abertura: 100 mm
- Comprimento: 355 mm
- Largura: 162 mm
- Altura: 118 mm
Quem usa a morsa universal UMS 100 e para quê?
A morsa universal UMS 100 é uma morsa profissional distribuída pela Krollit.
Seu lugar na linha Bernardo
A morsa universal Bernardo UMS 100 faz parte da linha de morsas Bernardo, distribuída na Itália pela Krollit desde 2007. A linha Bernardo inclui modelos em diversas categorias e níveis de desempenho. Níveis: Para escolher a máquina certa para sua aplicação, consulte o catálogo da Bernardo na Krollit ou entre em contato com o suporte ao cliente para obter ajuda na seleção.
Logística e Suporte da Krollit
Envio de peças de reposição e acessórios em 3 a 5 dias úteis a partir do armazém da Krollit. Suporte ao cliente em italiano disponível para documentação técnica e verificação de compatibilidade com a máquina de referência. A Krollit é distribuidora oficial desde 2007.
Para quem é a morsa universal UMS 100?
A morsa universal UMS 100 é recomendada para os seguintes perfis profissionais:
-
Oficinas mecânicas e fresadoras: fixação segura de peças durante fresamento e furação em máquinas-ferramenta.
-
Departamentos de produção com produção em série: fixação rápida e repetível para ciclos de produção.
Não adequado para:
torneamento de peças cilíndricas (para tornos, são necessários mandris autocentrantes, e não morsas para fresadoras).
Especificações Técnicas
| Largura da Garra |
100 mm |
| Altura da Garra |
37 mm |
| Máx. Largura de abertura |
100 mm |
| Comprimento |
355 mm |
| Largura |
162 mm |
| Altura |
118 mm |
| Peso aproximado |
22 kg |
Perguntas Frequentes
O que a mandíbula giratória UMS faz?
A UMS de 100 mm possui uma mandíbula giratória fixa com prismas de diferentes formatos, escolhidos de acordo com a peça de trabalho. (cilíndrico, hexagonal, irregular).
Prático para oficinas que trabalham com peças de diferentes formatos: uma única morsa abrange vários tipos. As mordentes prismáticas são temperadas e retificadas para maior durabilidade.
O que significa a dimensão de 100 mm?
Indica a largura das mordentes (100 mm), a dimensão característica da morsa. A largura de fixação (abertura máxima) varia conforme o modelo: normalmente de 50 a 105 mm para PS/KV e de 105 a 240 mm para VH/CHV.
Para escolher o tamanho: como regra geral, a largura das mordentes deve ser de pelo menos 70% do tamanho da peça. Para peças maiores que 100 mm, escolha morsas de 100 mm ou maiores.
Em qual máquina ela é montada?
Pode ser montado em fresadoras universais, fresadoras de bancada e centros de usinagem com mesas padrão DIN com ranhuras em T.
Verifique o peso da morsa em relação à capacidade da mesa. As morsas Bernardo da série {ou "PS/KV"} são dimensionadas para fresadoras profissionais; para pequenas fresadoras de bancada, são necessários modelos leves (PTS 50, PGS 50).
As mordentes são substituíveis?
Sim, as mordentes são temperadas, retificadas e totalmente substituíveis. Esta é uma vantagem importante para a manutenção a longo prazo.
As mordentes são o ponto de desgaste da morsa: após milhares de operações de fixação, podem ficar amassadas ou deformadas. A substituição é fácil com os parafusos de fixação dedicados.
A Krollit fornece mordentes de reposição originais.
Como a precisão é mantida?
Limpeza regular das guias e mordentes, aplicação de uma leve camada de óleo nas partes deslizantes a cada 50 horas de uso e verificação periódica do paralelismo com um relógio comparador.
O acúmulo de cavacos nas guias compromete a precisão do paralelismo. Para uso intenso com fluido de corte, seque a morsa ao final de cada turno para evitar ferrugem nas peças retificadas. Tolerância de paralelismo aceitável: 0,02-0,05 mm ao longo do comprimento.
