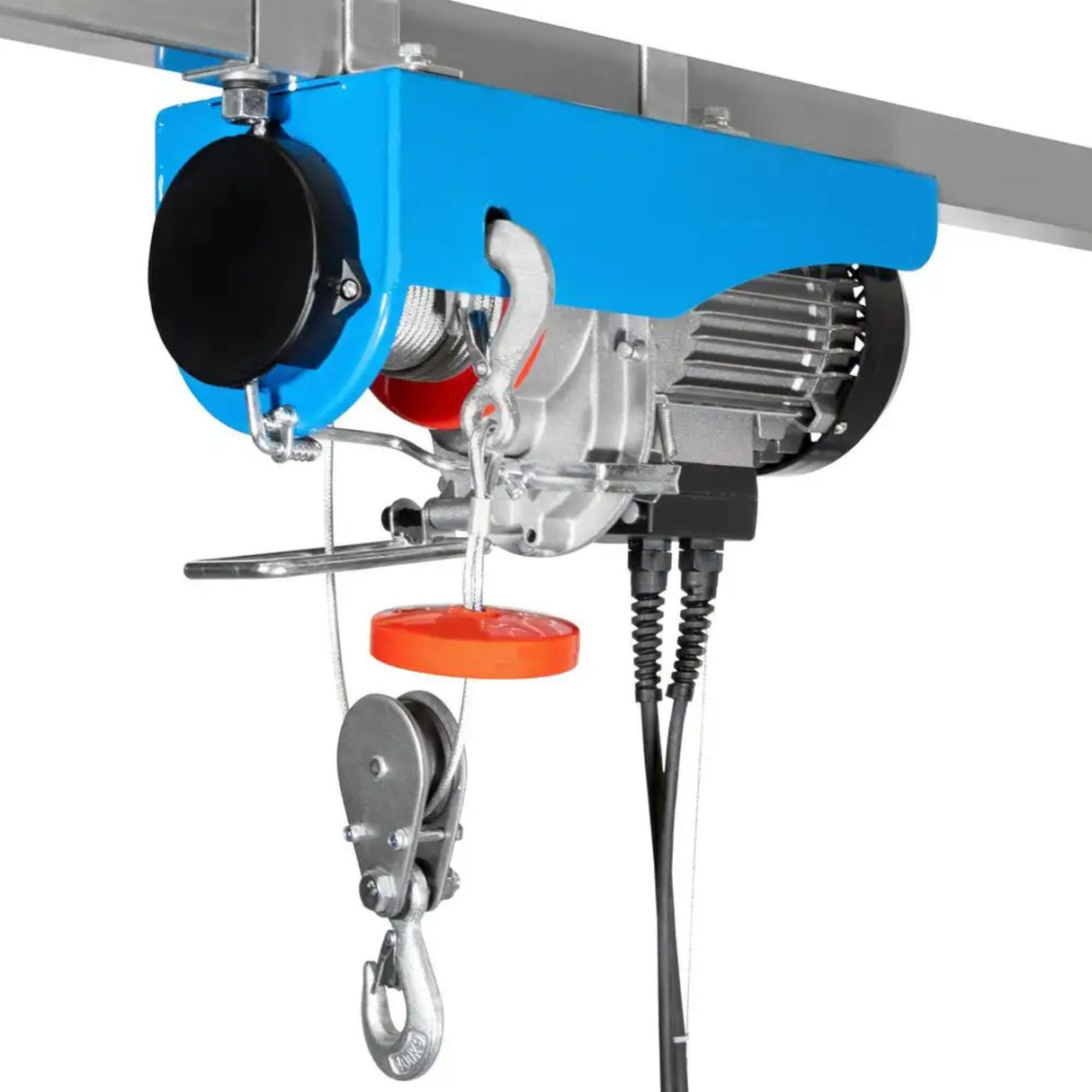

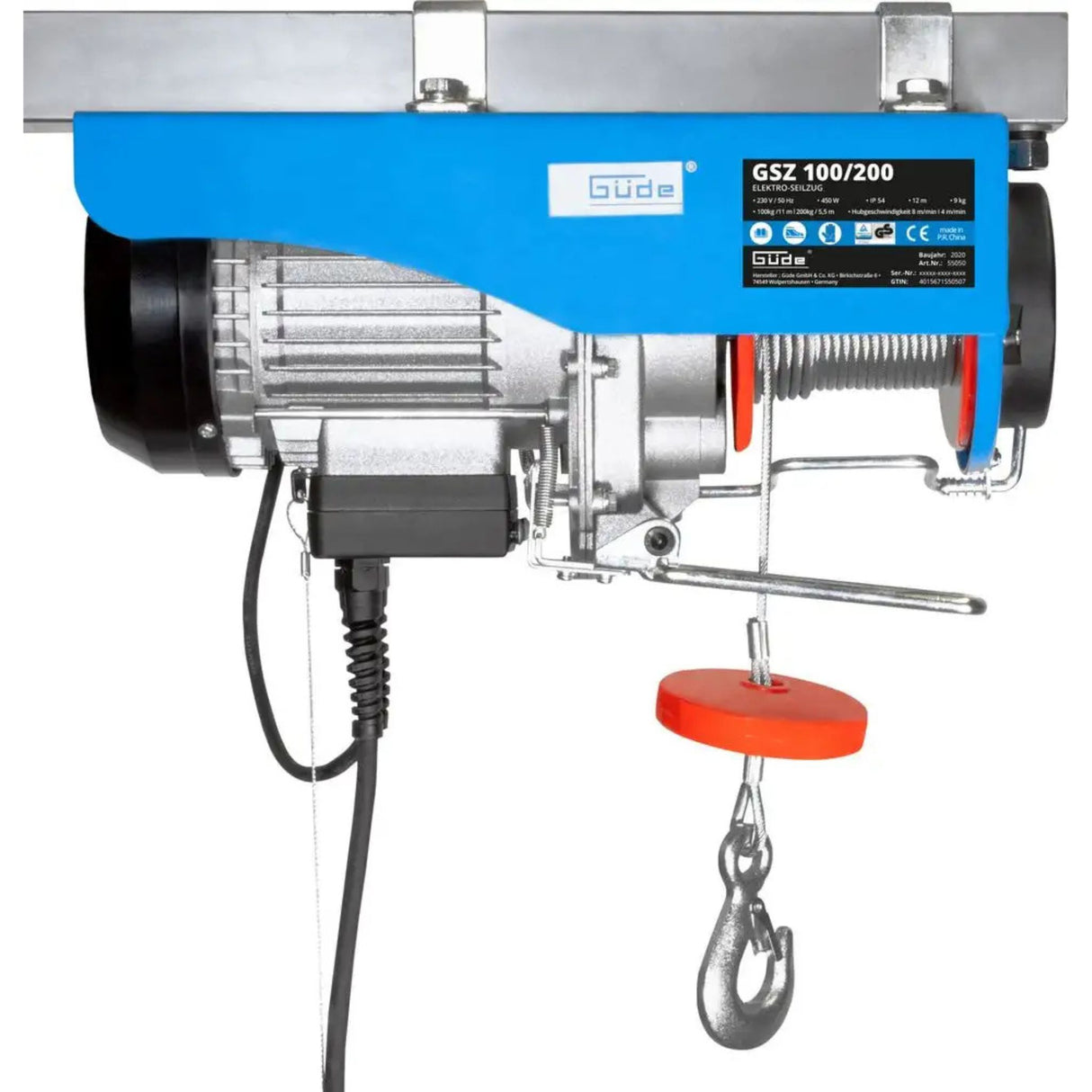

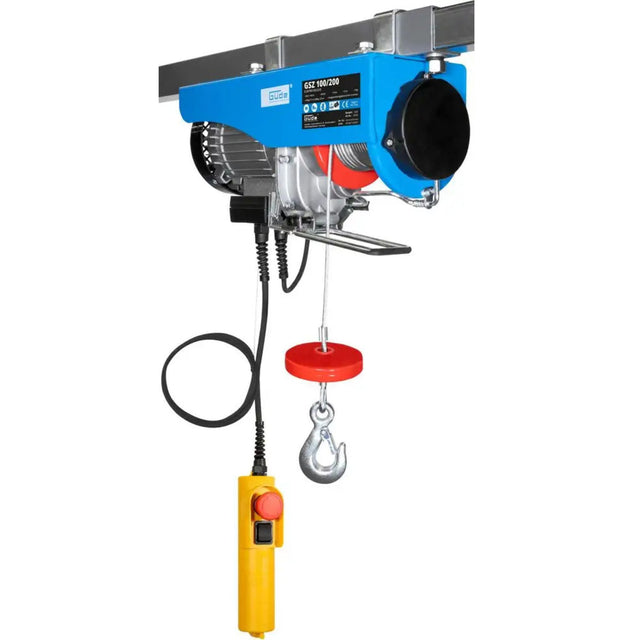

Paranco elettrico a catena Güde GSZ 100/200 – Motore 0,45 kW, 100–200 kg, 11–5,5 m
Sistema puleggia di rinvio è innovazione pratica: consente raddoppio capacità (100 → 200 kg) mantenendo stesso motore 0,45 kW, semplicemente infilando fune nella puleggia. Velocità si dimezza (8 → 4 m/min) ma consente sollevamento 200 kg in sicurezza — limite massimo per paranchi ultraleggeri. Fune acciaio 12 m suddivisa in 2 tratte (6 m efficaci per sollevamento singolo con puleggia) consente versatilità applicazione: uffici alti 3–5 metri oppure officine compartimentate fino 11 metri. Freno automatico è sicurezza elevatissima — se corrente interrompe, carico non precipita ma rimane sospeso bloccato per attrito.

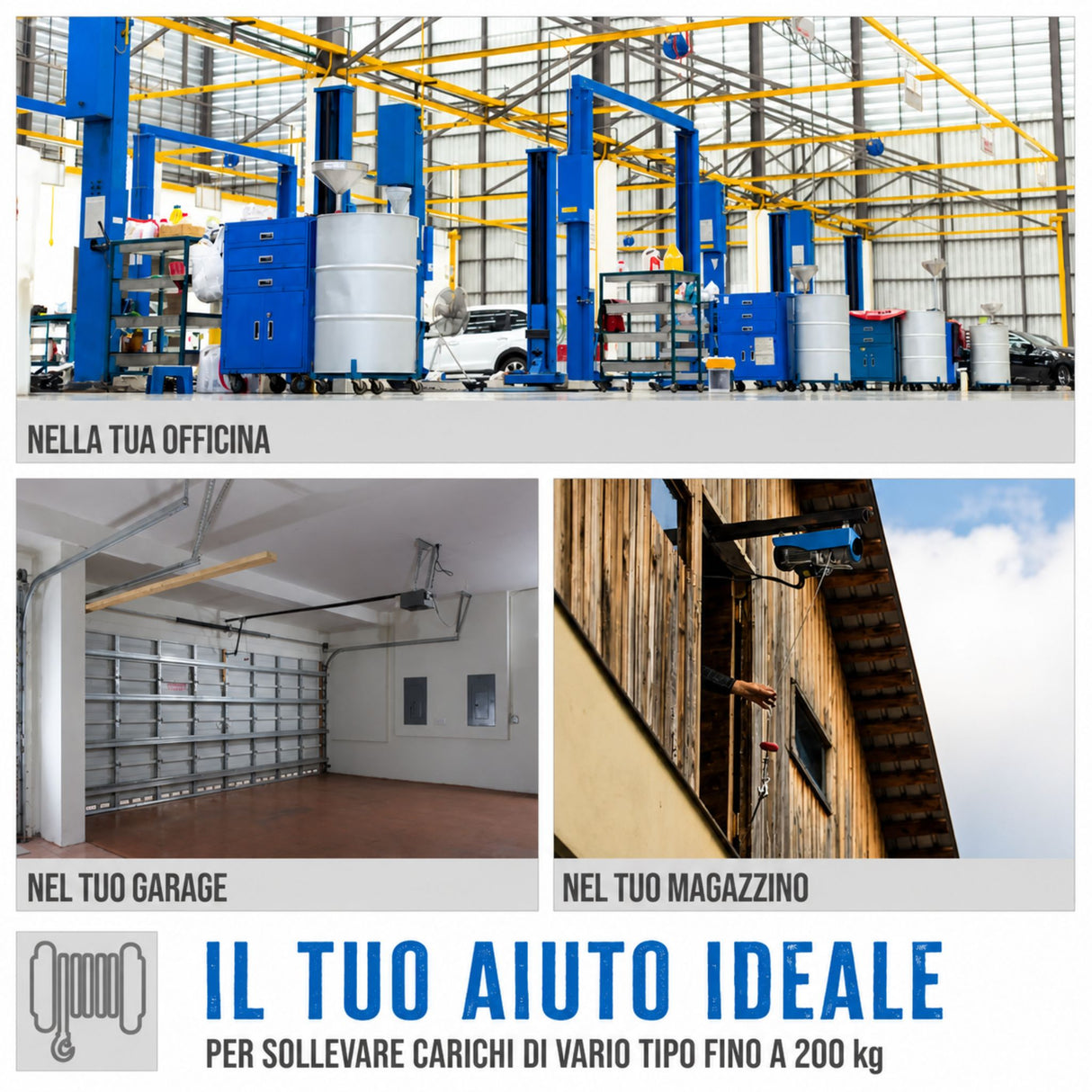

Chi lo sceglie in Italia
Uffici tecnici e studi professionali lo preferiscono per sollevamento documenti pesanti (archivi, attrezzature informatiche) fino 100 kg senza sforzo manuale. Officine piccole e artigiani che svolgono assemblaggio leggero lo richiedono per precisione controllo carico fino 200 kg e peso paranco ultraleggero 9,14 kg (trasportabile a spalla). Negozi e magazzini lo utilizzano per movimentazione merci leggere (abbigliamento, scatole cataloghi) senza ricorso a carrelli o transpallet. Nel catalogo Krollit, rappresenta il complemento essenziale per ambienti ristretti che necessitano sollevamento motorizzato leggero senza ingombro.
Supporto post-vendita e ricambi
Güde fornisce funi ricambio, ganci, pulegge di rinvio in 3–5 giorni da Austria. Krollit gestisce magazzino ricambi in Italia. Manutenzione ordinaria: controllo lubrificazione fune prima di ogni utilizzo (applicare olio fune leggero in punti congiunti), ispezione gancio saldatura mensilmente per crepe, verifica cordone comando per danni isolamento, pulizia corpo motore da polvere. Certificazioni CE e GS TÜV assicurano conformità italiana.
A chi è adatto il paranco Güde GSZ 100/200
| Profilo |
Adatto? |
Motivo |
| Ufficio tecnico / studio professionale |
Ideale |
Sollevamento documenti archivio e attrezzature fino 100 kg senza sforzo. Peso 9,14 kg ultraleggero, trasportabile in auto fra uffici. Velocità 8 m/min per operazioni rapide. Altezza 11 m copre palazzine standard (3 piani + soppalco). Discreto, silenzioso per ambiente ufficio. |
| Officina piccola / artigianato assemblaggio |
Ideale |
Controllo preciso carico 200 kg a 4 m/min con puleggia. Peso ultraleggero per trasporto fra stazioni lavoro. Capacità massima 200 kg copre 90% assemblaggio leggero metalli/compositi. Freno automatico garantisce sicurezza operatore in officina affollata. |
| Negozio / magazzino / e-commerce |
Adeguato |
Movimentazione merci leggere (abbigliamento, libri, scatole cataloghi) fino 200 kg. Leggerezza consente movimentazione fra corsie strette senza danno a strutture. Tuttavia, utilizzo continuativo (>50 cicli/giorno) potrebbe sollecitare motore 0,45 kW — verificare ciclo termico. |
Non indicato per: Sollevamenti >200 kg (motore 0,45 kW insufficiente, rischio sovraccarico termico). Ambienti industriali pesanti (fune Ø3,0 mm è sottodimensionata rispetto paranchi professionali). Cantieri edili pesanti (capacità troppo ridotta). Sollevamenti continui >100 cicli/giorno senza pausa motore.
Specifiche tecniche

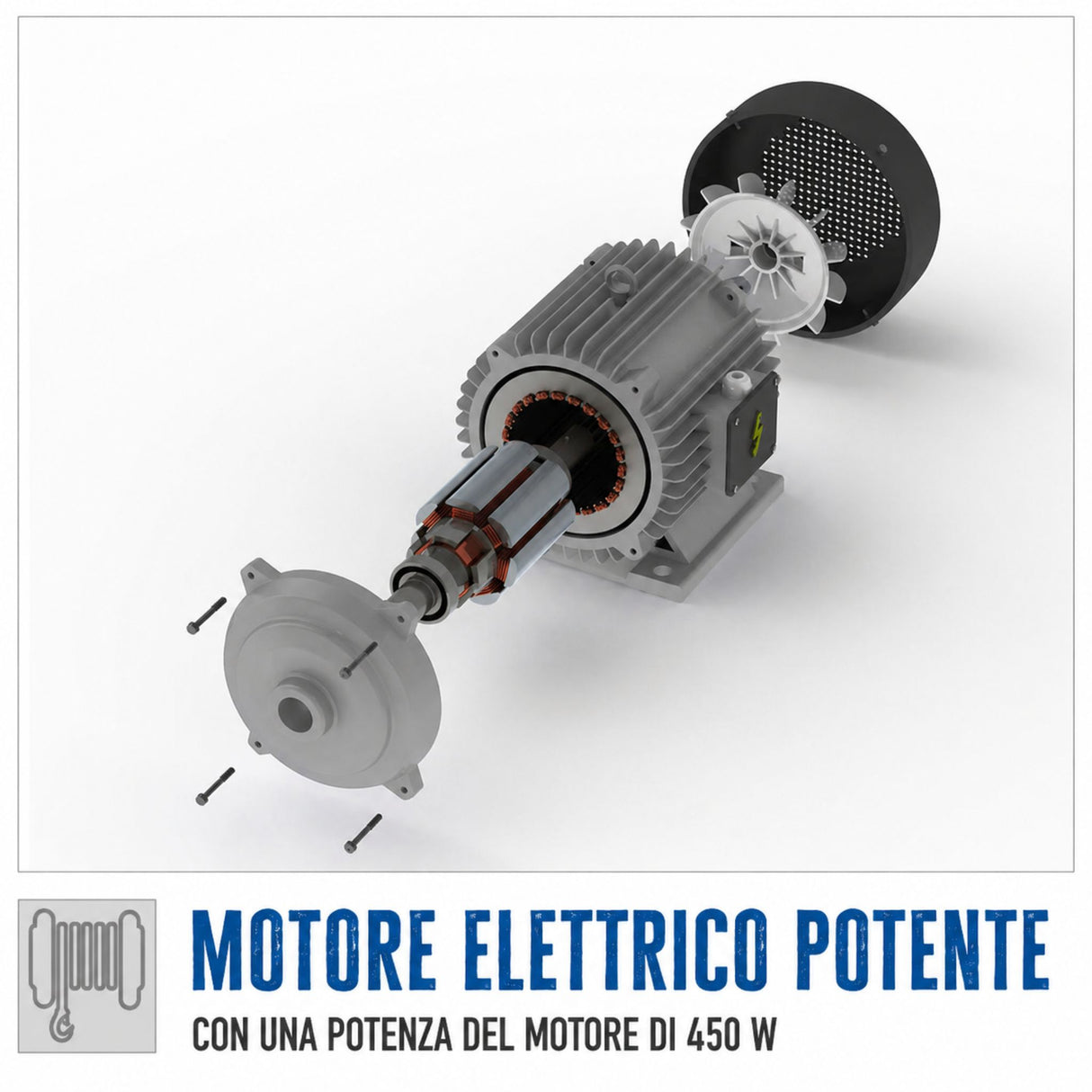

Motore e alimentazione
| Componente |
Specifica |
| Tipo motore |
Elettrico asincrono monofase |
| Potenza motore |
0,45 kW (0,61 CV) |
| Tensione |
230 V |
| Frequenza |
50 Hz |
| Fasi |
Monofase |
| Protezione motore |
Protezione termica integrata |
| Classe protezione |
I (messa a terra obbligatoria) |
| Tipo protezione |
IP 54 (protezione polvere e schizzi acqua) |
| Cavo alimentazione |
Non dichiarato dal produttore — presumibilmente 3–5 m con spina bipolare 230V |
| Avviamento |
Avvio diretto standard |
Sistema di sollevamento fune
| Componente |
Specifica (Configurazione Standard) |
Specifica (Con Puleggia Rinvio) |
| Capacità carico |
100 kg |
200 kg (raddoppio) |
| Velocità sollevamento |
8 m/min |
4 m/min (dimezzamento) |
| Altezza sollevamento |
11 m |
5,5 m (dimezzamento) |
| Tipo fune |
Acciaio, Ø3,0 mm |
Acciaio, Ø3,0 mm |
| Lunghezza fune totale |
12 m (6 m efficaci per tratta) |
12 m (3 m efficaci per tratta con puleggia) |
| Gancio |
Saldatura acciaio, 100 kg |
Saldatura acciaio, 200 kg con puleggia |
| Puleggia di rinvio |
Non installata (opzionale) |
Inclusa, intercambiabile |
| Freno |
Automatico — mantiene carico bloccato a interruzione corrente |
Automatico — mantiene carico bloccato a interruzione corrente |
Comando e controlli sicurezza
| Componente |
Specifica |

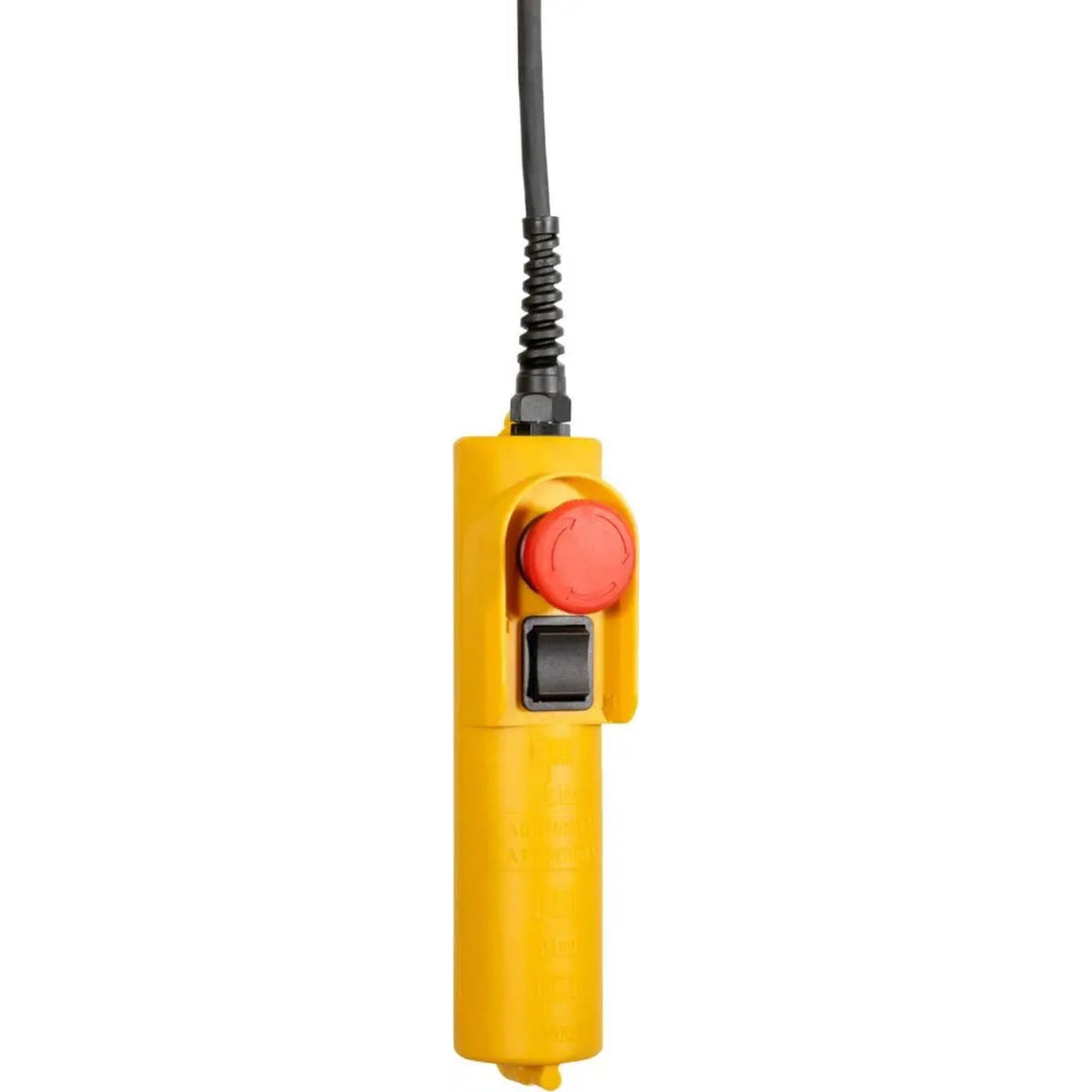

| Elemento comando |
Cordone flessibile con bottoni a pressione |
| Funzioni |
Alzata / Abbassata / Arresto emergenza |
| Pulsante emergenza |
Sì, per arresto istantaneo |

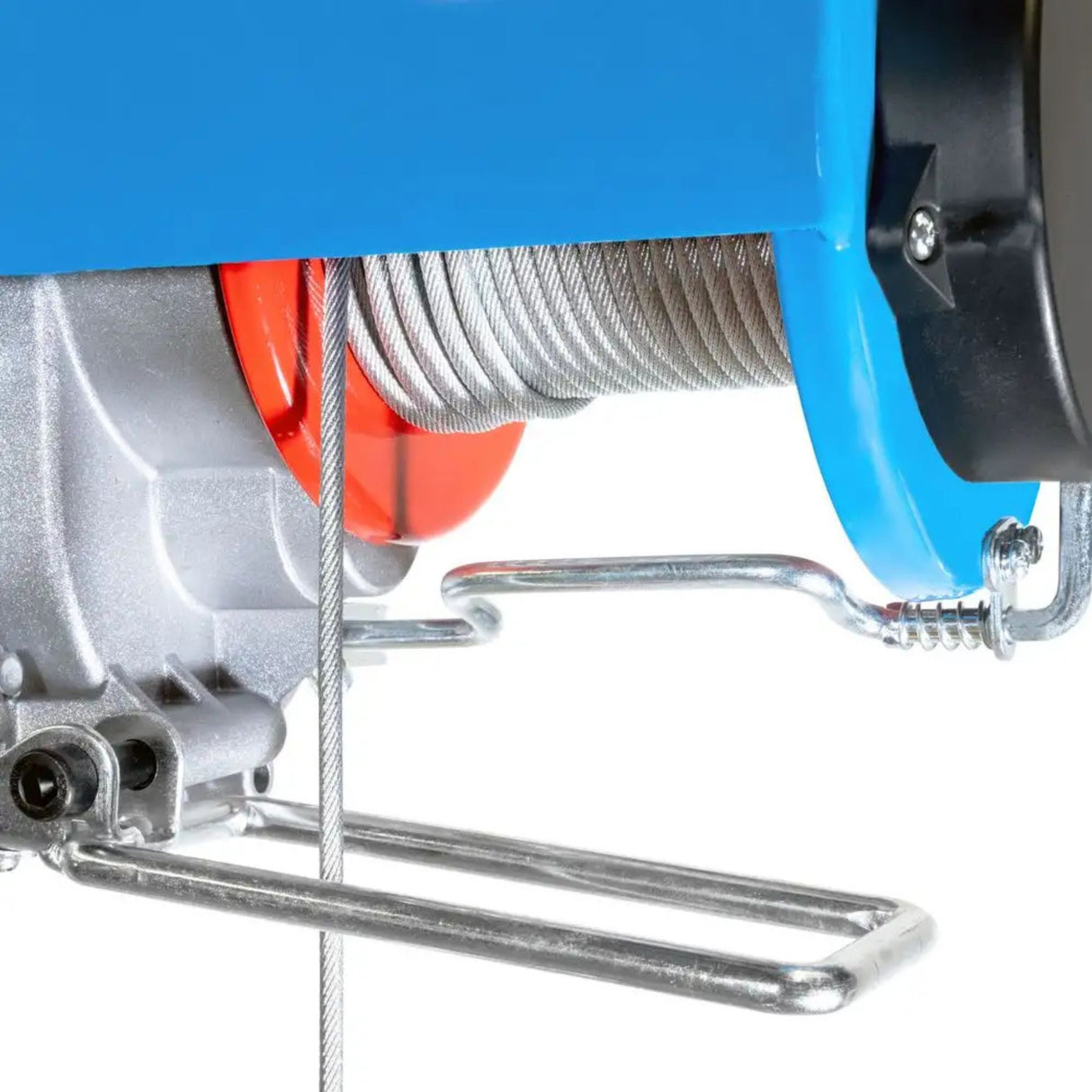

| Staffa arresto fine corsa |
Sì, sia per alzata massima che abbassata massima |
| Spie luminose |
Non dichiarate dal produttore |
| Cordone comando lunghezza |
Non dichiarata dal produttore — presumibilmente 2–3 m |
Installazione e fissaggio
| Componente |
Specifica |

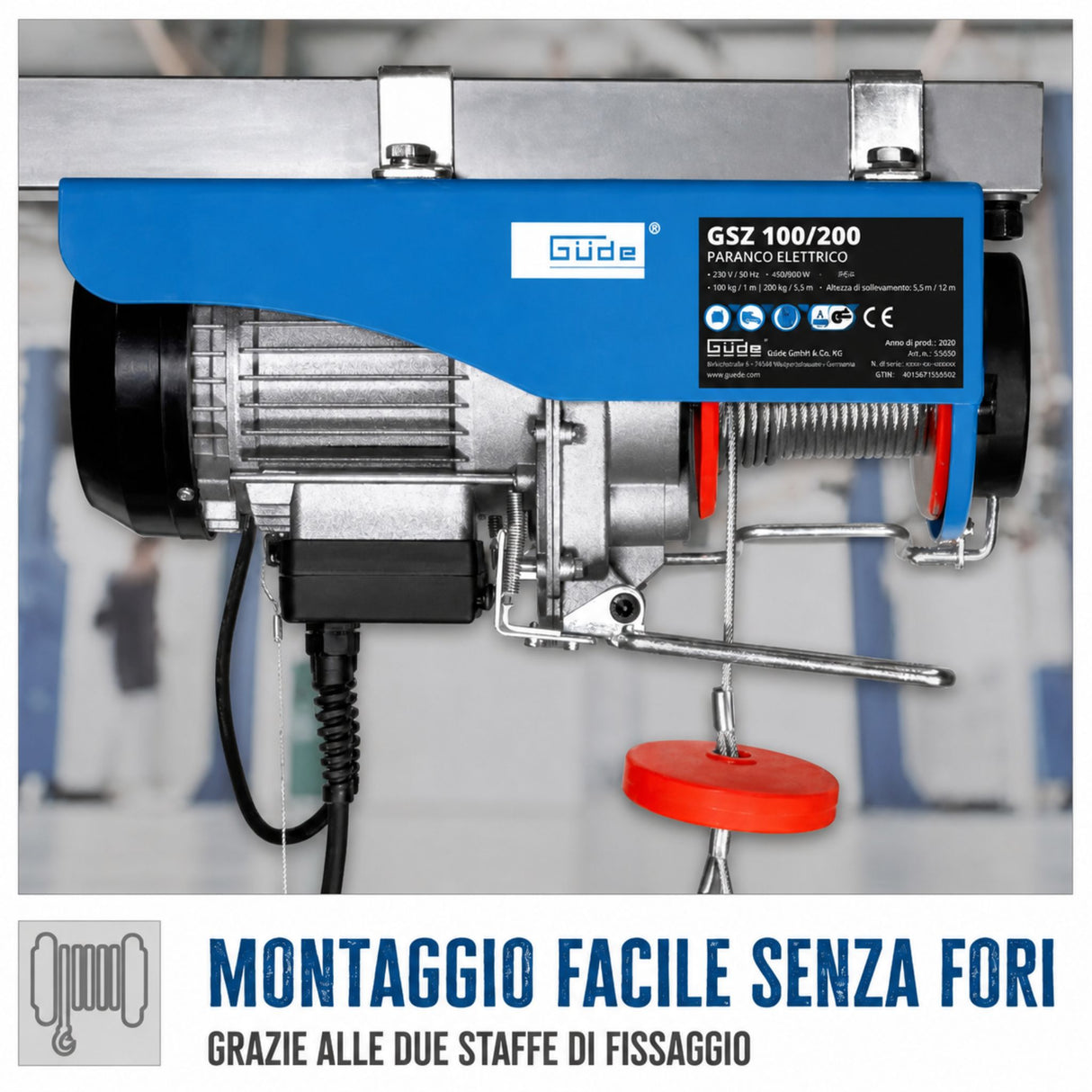

| Staffa fissaggio |
Acciaio, per montaggio trave I o profilo tubolare |
| Tipo collegamento |
Bullonato a elemento strutturale (trave, mensola) |
| Carichi ammissibili trave |
Non dichiarati — trave deve supportare almeno 10× carico lordo (2.000 kg con puleggia) |
| Montaggio |
Orizzontale su trave/mensola, verticale su palo (con verifiche statiche) |
Dimensioni e peso
| Componente |
Specifica |
| Lunghezza corpo paranco |
340 mm |
| Profondità corpo paranco |
180 mm |
| Altezza corpo paranco |
120 mm |
| Peso netto |
9,14 kg |
| Peso lordo (imballaggio) |
Non dichiarato dal produttore |
| Trasportabilità |
Manuale — peso ultraleggero, trasportabile a spalla o in zaino |
Conformità e sicurezza
| Componente |
Specifica |
| Marcatura CE |
Sì, Direttiva Macchine 2006/42/CE |
| Certificazione GS |
Sì, GS (certificazione di sicurezza tedesca TÜV) |
| Norme applicate |
TÜV RL — Regolamento TÜV applicabile |
| Protezione operatore |
Freno automatico + staffa arresto + pulsante emergenza |
| Isolamento elettrico |
Classe I (messa a terra obbligatoria) |
| Garanzia |
24 mesi da data acquisto (standard Güde) |
| Paese di produzione |
Germania |
Dotazione standard
- Paranco elettrico a catena Güde GSZ 100/200 assemblato e pronto all'uso

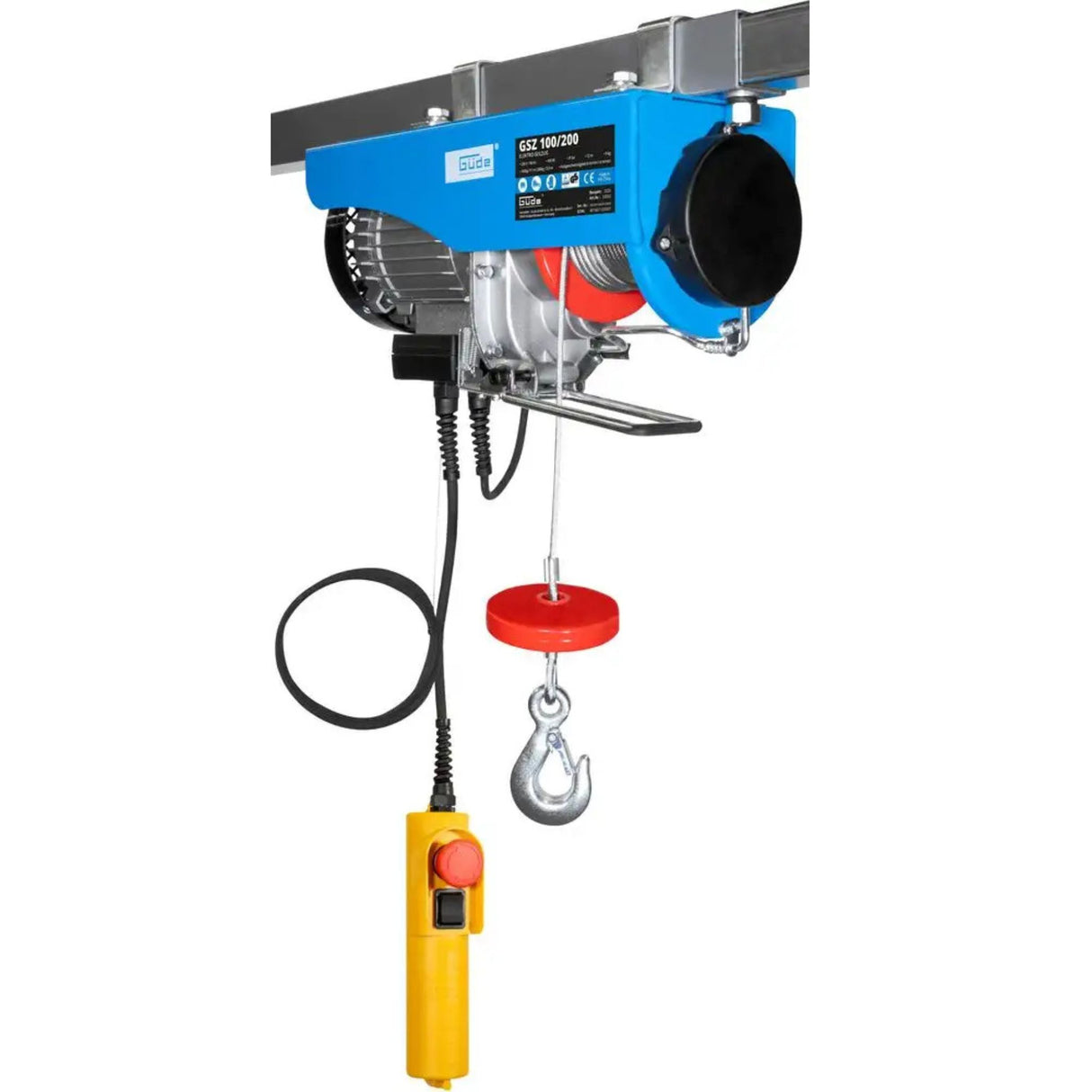

- Fune acciaio Ø3,0 mm lunghezza 12 m (6 m per tratta)
- Gancio saldatura acciaio 100 kg (base)

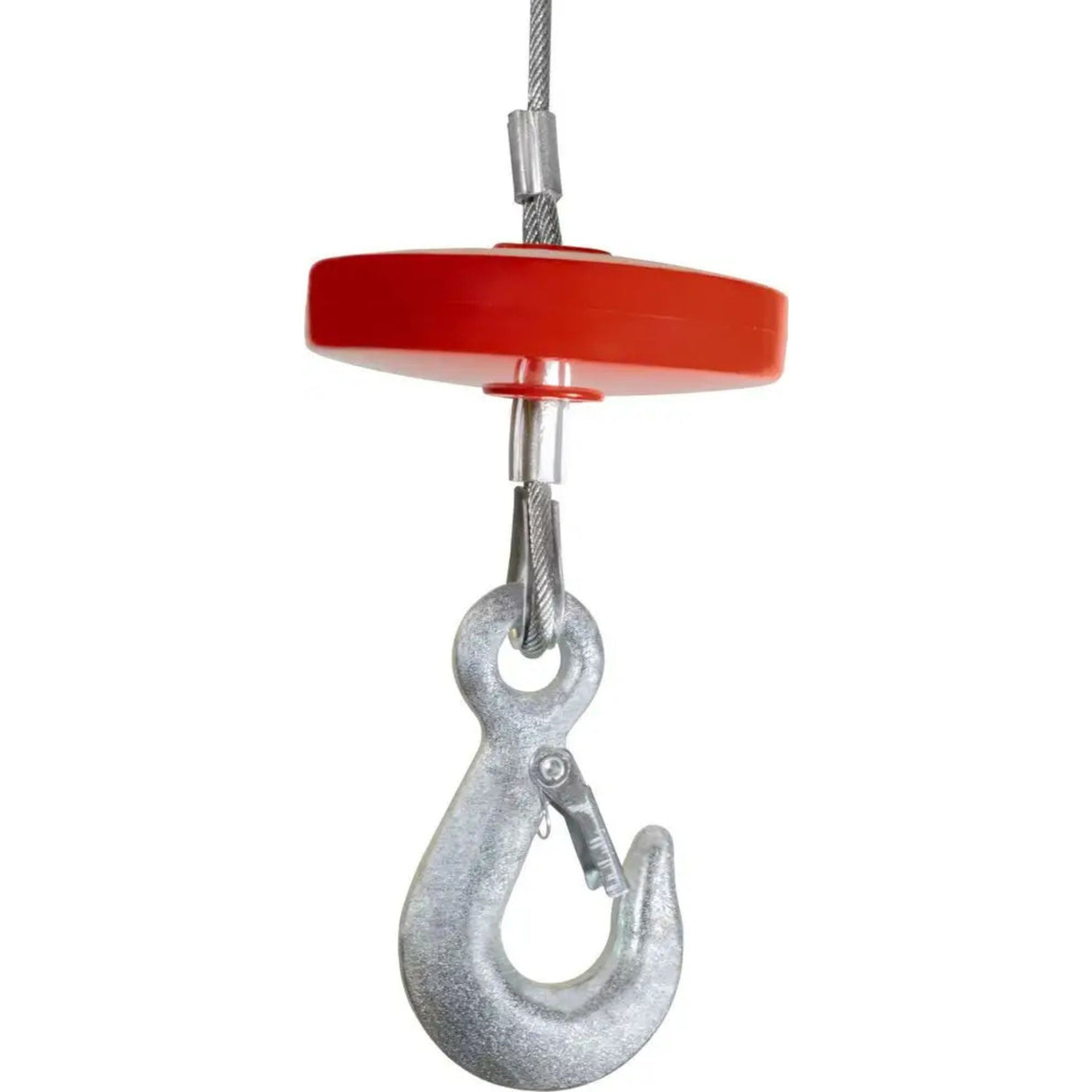

- Puleggia di rinvio acciaio per raddoppio capacità a 200 kg
- Gancio saldatura acciaio 200 kg (per configurazione puleggia)
- Staffa fissaggio acciaio per trave I o profilo tubolare
- Elemento comando cordone con pulsanti alzata/abbassata
- Pulsante emergenza integrato
- Viti e bulloni montaggio
- Manuale d'uso in italiano e tedesco
- Dichiarazione di conformità CE
- Certificazione GS TÜV
-
Non inclusi: cavi alimentazione, estensioni fune, protezione pioggia gancio (cover opzionale), staffa protezione trave
Domande frequenti
Quanto tempo impiega il paranco a sollevare 100 kg fino a 11 metri?
Velocità 8 m/min a carico 100 kg (senza puleggia) consente sollevamento 11 m in: 11 m ÷ 8 m/min = 1 minuto e 22 secondi circa. Tuttavia, verificare accelerazione iniziale — primissimi secondi potrebbero essere leggermente più lenti prima stabilizzazione motore.
Se attivo la puleggia rinvio, perdo velocità e altezza?
Sì. Puleggia rinvio raddoppia capacità (100 → 200 kg) ma dimezza velocità (8 → 4 m/min) e altezza (11 → 5,5 m) perché fune si moltiplica in 2 tratte. Trade-off necessario: per sollevare 200 kg con motore 0,45 kW, devi rinunciare velocità e altezza. Se serve velocità a 200 kg, richiedere modello con motore più potente.
Come monto la puleggia di rinvio?
Procedura: (1) Blocca fune in sicurezza. (2) Infila puleggia su fune fra i 2 gancio (uno carico, uno rinvio). (3) Serrato bulloni staffa puleggia su trave. (4) Verifica allineamento fune (non storta). Operazione richiede ~10 minuti, attentamente. Se dubitoso, affidare a tecnico specializzato per verifiche di sicurezza.
Il freno automatico funziona se manca la corrente?
Sì, è il suo scopo. Se interruzione corrente improvvisa, freno a molla integrato blocca meccanicamente fune e carico rimane sospeso. Protezione elevatissima contro cadute. Tuttavia, se corrente assente >5 minuti, non potrai abbassare carico — richiedere generatore esterno o affidare a tecnico per sblocco manuale freno.
Posso usare il paranco su una mensola in legno?
Sconsigliato per carichi >100 kg. Staffa fissaggio è disegnata per travi acciaio I o profili tubolari. Legno rischia spaccatura localizzata sotto bullone se carico concentrato 200 kg. Se mensola legno, affidare a costruttore per verifiche statiche — potrebbe essere necessario inserire piastra di distribuzione acciaio sotto bullone.
Quale corrente assorbisce in funzionamento?
Motore 0,45 kW a 230V monofase assorbe circa 2–2,5 A a pieno carico (100 kg standard, 1,5–2 A in marcia leggera). Contatore standard 10 A monofase è largamente sufficiente. No rischi di sovraccarico anche con altri utensili 230V funzionanti contemporaneamente.
Quanto spesso devo revisionare il freno automatico?
Revisione annuale consigliata. Affidare a tecnico autorizzato Güde per test freno (verifica blocco carico 200 kg per 10 minuti). Costo ~€70–100 per revisione. Se paranco usato frequentemente (>200 cicli/mese), considerare revisione semestrale.
La fune Ø3,0 mm è sufficientemente robusta per 200 kg?
Sì, se puleggia rinvio è installata correttamente. Fune Ø3,0 acciaio ha carico di rottura >200 kg (margine sicurezza 4:1 standard). Tuttavia, integrità dipende da: manutenzione lubrificazione, assenza ruggine, nessun danno meccanico visibile. Ispezionare fune mensilmente per crepe e corrosione.
Posso sollevare 150 kg (fra 100 e 200)?
Sì. Senza puleggia: motore può sollevare fino 100 kg a 8 m/min (limite capacità). Con puleggia: motore può sollevare 100–200 kg a 4 m/min variando velocità. A 150 kg con puleggia, velocità sarà ~5,3 m/min (interpolazione). Tuttavia, non impostare carico >100 kg senza puleggia — rischio sovraccarico motore.
