Plaina de desengrosso portátil IGM PS33 – testata a espiral 36 insertos HW, largura 330 mm, com carrinho móvel ST1M e união aspiração scalare em omaggio

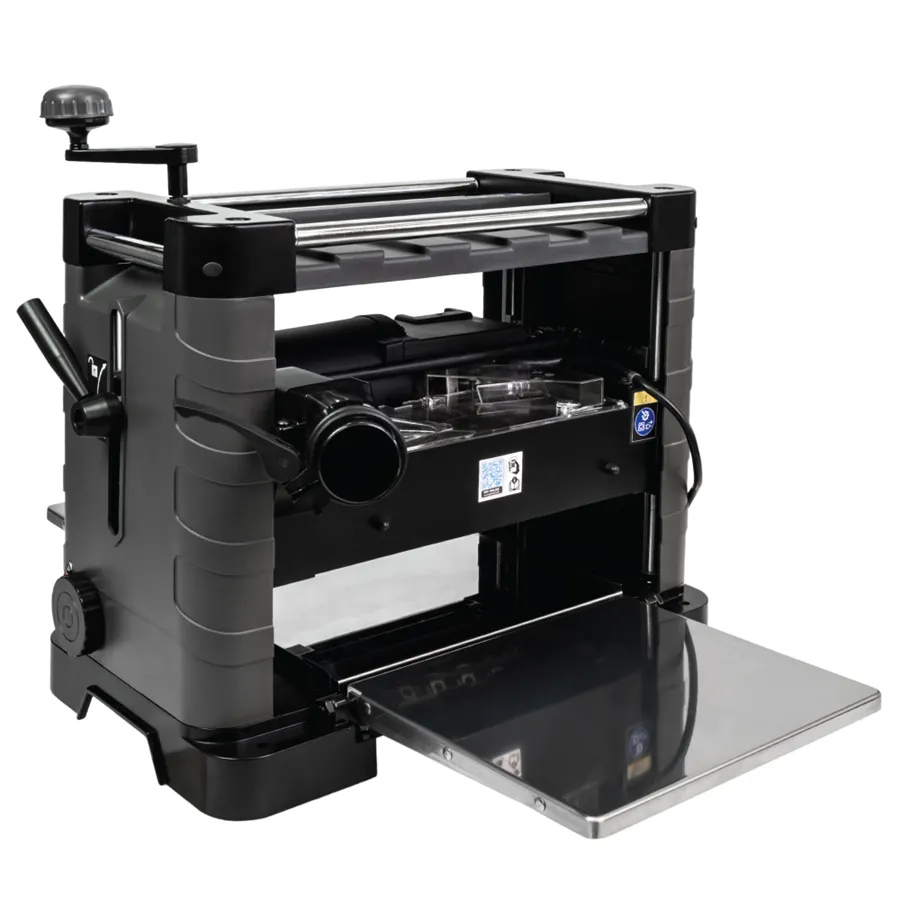

IGM PS33 é uma plaina de desengrosso portátil para uso amador-profissional, com testata a espiral de 36 insertos HW reversíveis 15x15x2,5 mm disposti em 4 spirali, largura de trabalho 330 mm, motor de 1.800 W monofásica 230 V e velocidade bucha 9.000 rpm. Antes plaina de desengrosso portátil sobre o mercato europeo com testata a espiral com insertos em carboneto. Este bundle inclui em omaggio o carrinho móvel IGM ST1M (capacidade de carga 200 kg, tampo 570×500 mm) e o união aspiração scalare ABS de 25 a 100 mm. Distribuída em Itália pela Krollit, distribuidor oficial IGM desde 2007.
- Largura max aplainamento: 330 mm

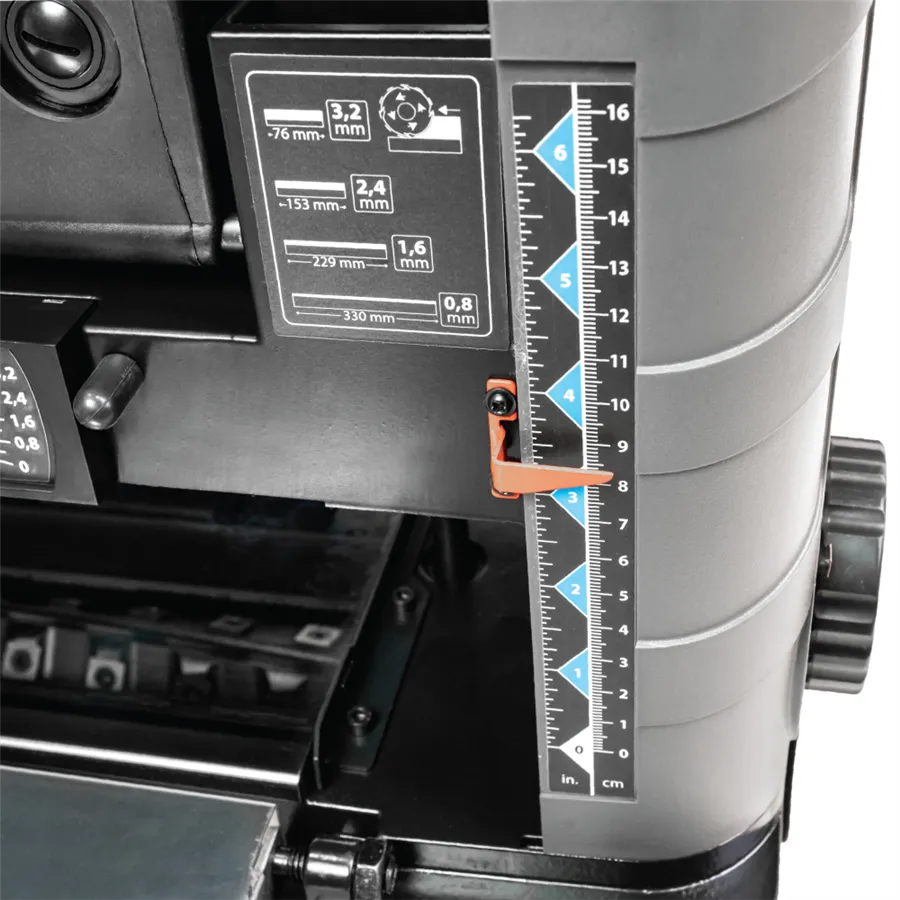

- Espessura peça máximo: 156 mm
- Comprimento mínima peça: 120 mm

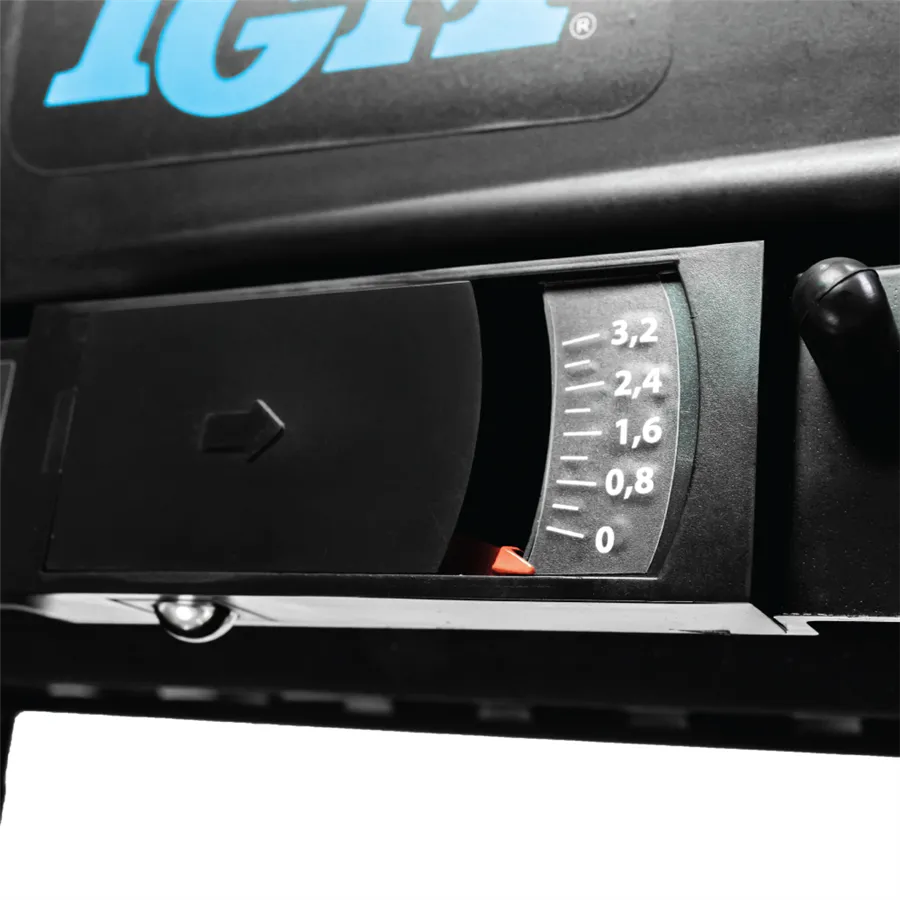

- Profundidade max para passagem: 3,2 mm

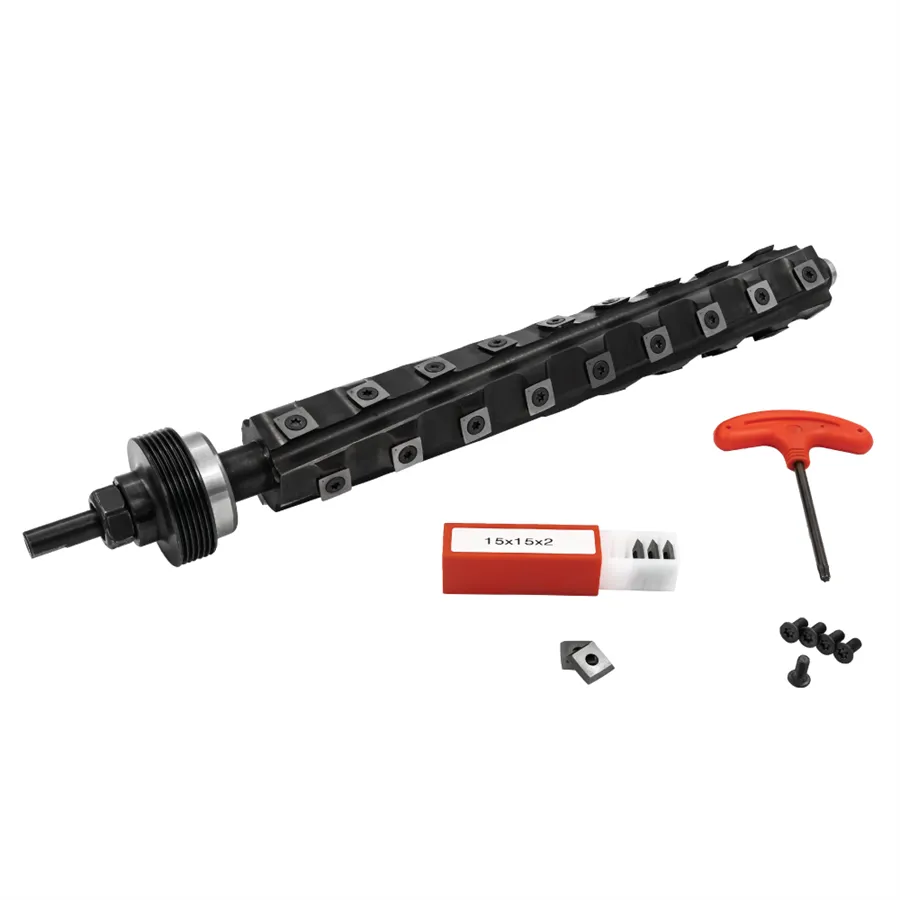

- Testata a espiral: 36 insertos HW reversíveis 15x15x2,5 mm, R=150, 4 spirali
- Velocidade bucha: 9.000 rpm
- Diâmetro testata: 46 mm
- Velocidade avanço: 7,9 m/min
- Potência motor: 1.800 W
- Alimentação: 230 V / 50 Hz / monofásica
- Aspiração: ventoinha integrada + bocchetta Ø 62 mm

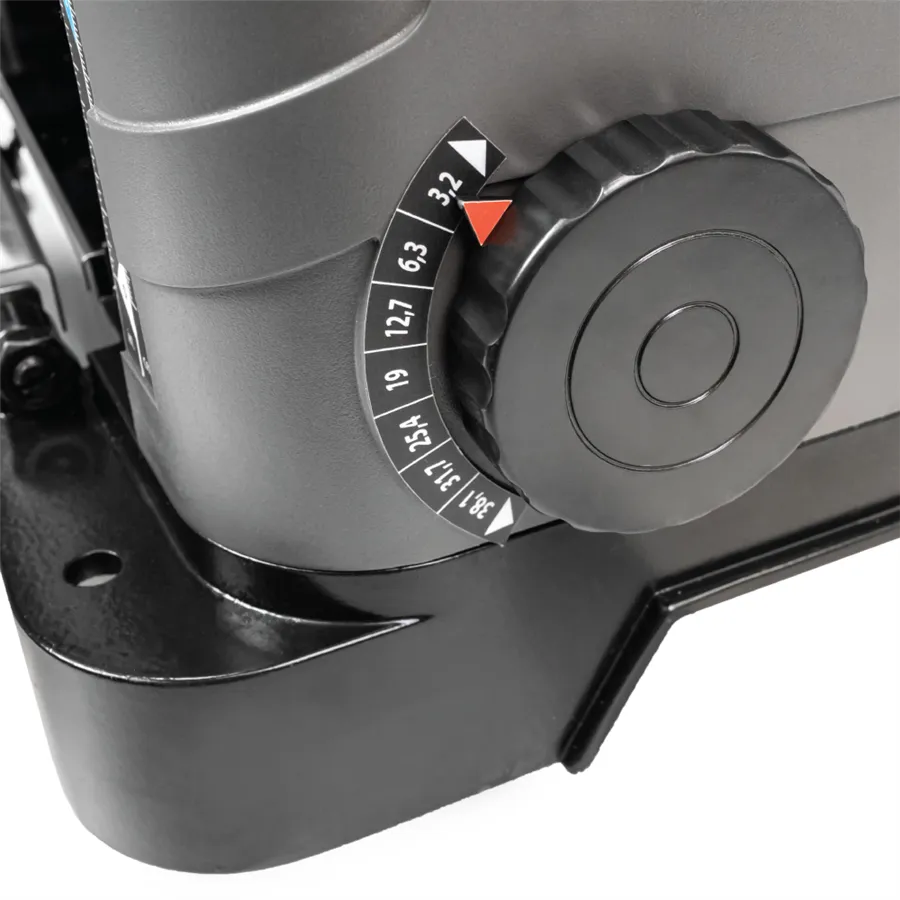

- Batente profundidade: 7 posizioni (3,2–38 mm)
- Emissione sonora: 96 dB
- Peso máquina: 35 kg
- Em omaggio: carrinho móvel IGM ST1M – capacidade de carga 200 kg, tampo MDF laminato 570×500 mm, altura 835 mm
- Em omaggio: união aspiração scalare ABS – diâmetros externos 25, 50, 63, 75, 100 mm
Quê inclui este bundle
O bundle é composto da plaina de desengrosso portátil IGM PS33 com a sua equipamento standard completa, a qual se aggiungono duas acessórios em omaggio que completano a postazione de trabalho sem custos adicionais.
| Componente |
Funzione |
Dato técnico chave |
| IGM PS33 – plaina de desengrosso portátil |
Máquina principal |
Testata espiral 36 insertos HW, largura 330 mm, 1.800 W, 230 V monofásica |
| IGM ST1M – carrinho móvel (omaggio) |
Apoio móvel de bancada |
Capacidade de carga 200 kg, tampo MDF laminato 570×500 mm, altura 835 mm, elevação a pedal |
| União aspiração scalare ABS (omaggio) |
Adattamento bocchetta a sistema aspiração |
Diâmetros externos: 25, 50, 63, 75, 100 mm – tagliabile com serra a dentes finas |
Quem usa a PS33 e para quê

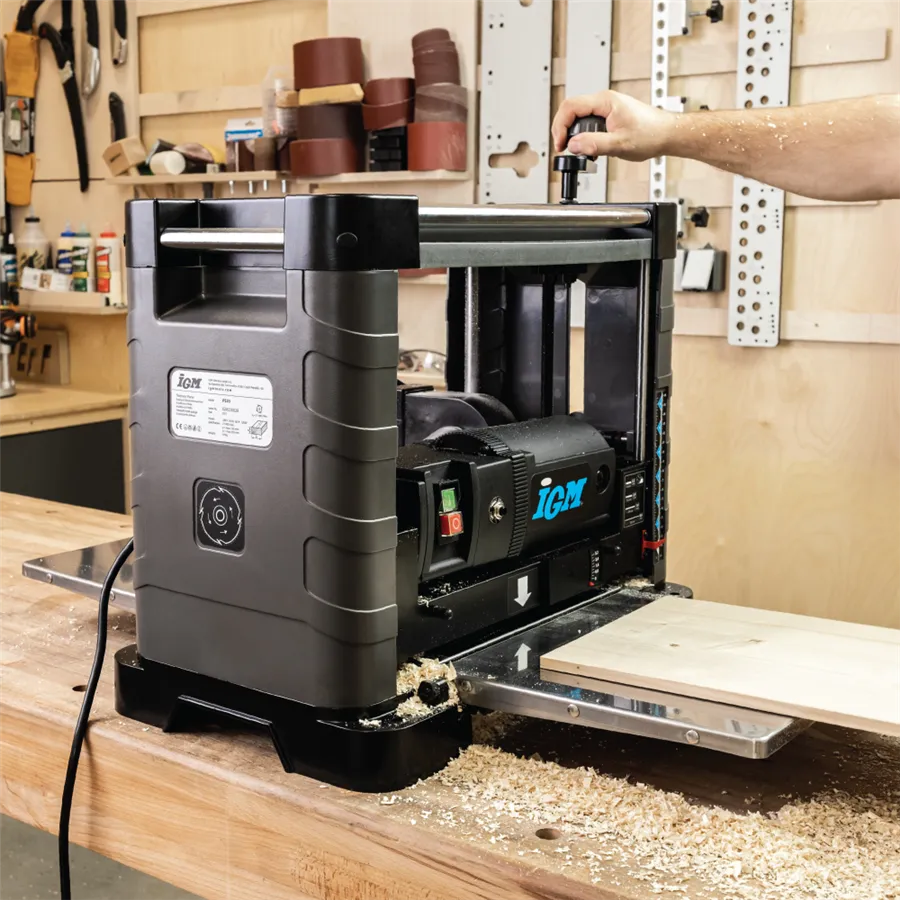

A plaina de desengrosso portátil IGM PS33 é usata de carpinteiros artesanais, restauratori de pavimenti em madeira massiccio e serramentisti que trabalham sobre obra ou em oficinas com espaço limitato. A testata a espiral com insertos em carboneto a 4 posizioni de rotação permite a aplainamento de madeiras duros, esotici e nodosi sem strappi. O carrinho móvel ST1M incluído em omaggio risolve o problema do posicionamento fixo em oficinas compatti: a PS33 pode ser spostata rapidamente entre as diferentes zone de trabalho e bloccata a pedal durante a trabalho.
Para quem é a PS33
| Perfil |
Compatibilidade |
Motivo |
| Carpinteiro com oficina móvel ou obra |
Adequada |
Peso 35 kg e alimentação monofásica 230 V permitem ou uso sobre obra; tavoli basculantes reduzem l'ingombro durante o transporte; o carrinho ST1M em omaggio agevola os spostamenti em oficina |
| Pequeno oficina com espaço limitato e mais máquinas em rotação |
Adequada |
O carrinho móvel ST1M (capacidade de carga 200 kg) permite de deslocar a PS33 sem sollevarla manualmente; o união scalare em omaggio adequada a bocchetta Ø 62 mm a qualquer tubo de aspiração disponível |
| Produção em série com peças além 330 mm de largura |
Não indicada |
A largura máxima de 330 mm esclude a aplainamento de tavole massive e painéis incollati de largura superior; para produções continue avaliar plainas de bancada fisse com largura 400 mm ou superior |
Não indicado para: aplainamento continuativa de painéis derivati do madeira em contesti industriais; peças com comprimento inferior a 120 mm; aplicações que exigem larguras superiores a 330 mm.
Especificações técnicas
Capacidade de trabalho
| Largura max aplainamento |
330 mm |
| Espessura peça máximo |
156 mm |
| Comprimento mínima peça |
120 mm |
| Profundidade max para passagem |
3,2 mm |
| Batente profundidade – posizioni disponíveis |
7 posizioni (3,2–38 mm) |
Testata e avanço
| Tipo testata |
A espiral – 4 spirali |
| Número insertos |
36 pz |
| Dimensões inserto |
15x15x2,5 mm, R=150 |
| Rotazioni inserto |
4 (reversíveis sem substituição) |
| Diâmetro testata |
46 mm |
| Velocidade bucha |
9.000 rpm |
| Velocidade avanço |
7,9 m/min |
Motor e alimentação
| Potência motor |
1.800 W |
| Tensão |
230 V / 50 Hz / monofásica |
| Proteção motor |
Proteção de sovraccarico; bloco anti-riavvio automático |
Aspiração e ruído
| Sistema aspiração |
Ventoinha integrada + bocchetta Ø 62 mm |
| Uso sem aspirador |
Sim (saco raccoglipolvere incluído) |
| Emissione sonora |
96 dB |
Dimensões e peso – PS33
| Dimensões com tavoli chiusi (L×P×H) |
340×615×555 mm |
| Dimensões com tavoli aperti (L×P×H) |
850×615×555 mm |
| Peso líquido máquina |
35 kg |
| Dimensões imballo (L×P×H) |
415×660×545 mm |
| Peso imballo |
39 kg |
| Código encomenda PS33 |
STE-PS33 |
Carrinho móvel IGM ST1M – omaggio
| Capacidade de carga máxima |
200 kg |
| Dimensões tampo (L×P) |
570×500 mm |
| Altura de trabalho |
835 mm |
| Material tampo |
MDF laminato |
| Meccanismo mobilità |
Rodas com elevação a pedal |
| Código encomenda ST1M |
STP-ST1M |
União aspiração scalare ABS – omaggio
| Diâmetros externos disponíveis |
25, 50, 63, 75, 100 mm |
| Número sezioni |
5 (cada sezione é um diâmetro) |
| Material |
ABS |
| Corte sezioni |
Com serra a dentes finas – cada sezione pode formare 1 ou mais raccordi |
Equipamento standard
- Plaina de desengrosso portátil IGM PS33
- 36 insertos HW reversíveis 15x15x2,5 mm (montati na testata)
- 5 insertos HW sobressalente com parafusos
- Saco raccoglipolvere
- Kit união para saco raccoglipolvere
- Chave Torx T25 para substituição insertos
- Carrinho móvel IGM ST1M – capacidade de carga 200 kg, tampo MDF laminato 570×500 mm (omaggio)
- União aspiração scalare ABS diâmetros 25–100 mm (omaggio)
Perguntas frequentes
O carrinho móvel ST1M em omaggio é già configurato para supportare a PS33 ou exige furação?
O carrinho ST1M exige a furação do tampo MDF em corrispondenza dos pontos de fixação da PS33. O tampo MDF laminato não tem furos predisposti porque o carrinho é universal para máquinas com basi diferentes.
A PS33 com tavoli chiusi mede 340×615 mm: a largura de 615 mm supera os 570 mm do tampo ST1M, para qual o fixação avviene através de parafusos passanti attraverso o MDF nos pontos de ancoraggio do estrutura base da PS33. A furação exige apenas um furadora e não compromette a estabilidade do carrinho. Uma volta fixada, a PS33 sobre ST1M forma uma postazione móvel completa spostabile a pedal sem levantar os 35 kg da máquina.
O união scalare ABS em omaggio é compatível com a bocchetta Ø 62 mm da PS33?
Sim. O união scalare inclui o diâmetro externo de 63 mm, que se adequada à bocchetta Ø 62 mm da PS33 para o ligação a sistemas de aspiração com tubo flexível de 63 mm.
Para ligar um aspirador com tubo de diâmetro diverso, se corta a sezione correspondente do união com uma serra a dentes finas. As sezioni disponíveis (25, 50, 63, 75, 100 mm) cobrem os diâmetros standard dos tubos de aspiração para uso amador-profissional. O união pode ser usado também para adattare o tubo de aspiração a ferramentas ou máquinas diferentes da PS33 com bocchette de outros diâmetros.
Quante volte pode-se rodar cada inserto da testata a espiral da PS33?
Cada inserto HW tem 4 posizioni de rotação. Quando um fio se consuma, se roda l'inserto de 90° presentando um novo corte, sem substituição.
Com 36 insertos totali e 4 rotazioni cada, a capacidade de corte disponível antes do mudança completo corrisponde a 144 affilature de um faca HSS tradizionale. A substituição ou rotação exige apenas a chave Torx T25 incluída na equipamento standard, sem regulação da testata.
A PS33 pode trabalhar sem aspirador ligado?
Sim. A PS33 é dotata de ventoinha integrada que convoglia os aparas no saco raccoglipolvere incluído, sem necessità de aspirador externo.
O união scalare ABS em omaggio permite de ligar um aspirador externo para sessioni de trabalho prolungate ou em ambientes chiusi com produção elevada de poeiras. A bocchetta Ø 62 mm da PS33 se adequada à sezione de 63 mm do união scalare.
A testata a espiral PS33 funciona também sobre madeiras duros como carvalho, freixo e teak?
Sim. A testata a espiral com insertos em carboneto é specificatamente recomendada para madeiras duros e esotici, onde as testate a facas dritti HSS generano strappi e exigem afiação frequente.
A geometria a espiral (4 spirali, 36 insertos a elica) distribuisce o corte progressivamente longo a largura de peça, riducendo vibrações e migliorando a acabamento sobre madeiras com fibra irregolare ou nodosa. A dureza dos insertos HW em carboneto é nettamente superior aos HSS, com desgaste significativamente mais lenta sobre carvalho, freixo, teak e wengé.
Quais peças sobressalentes são disponíveis para a PS33 e onde se ordinano?
O peça sobressalente principal é l'inserto HW reversibile código IGM N013 (15x15x2,5 mm, R=150), disponível de armazém Krollit a Monteforte Irpino (AV).
L'inserto N013 é o mesmo utilizzato em diferentes modelos de testate a espiral IGM, o que semplifica a gestão do armazém peças sobressalentes para quem possui mais máquinas da mesma gama. Ordinabile online ou telefonicamente ao +39 0825-1494022. A substituição não exige técnico specializzato: a chave Torx T25 incluída na equipamento standard é suficiente.
