Basamento Bernardo Modello D con sistema di aspirazione MSA 500 – portata 1.275 m³/h, motore 0,37 kW 400V
Basamento Bernardo Modello D con sistema di aspirazione MSA 500 – portata 1.275 m³/h, motore 0,37 kW 400V está esgotado e será enviado assim que estiver de novo em estoque.
disponibile entro 2/3 mesi
Iscriviti alla nostra newsletter
Ricevi gli ultimi aggiornamenti su tutte le nostre nuove collezioni, saldi, offerte e date di arrivo dei prodotti.
-
Descrizione
-
Sicurezza del prodotto
-
Recensioni
Descrizione

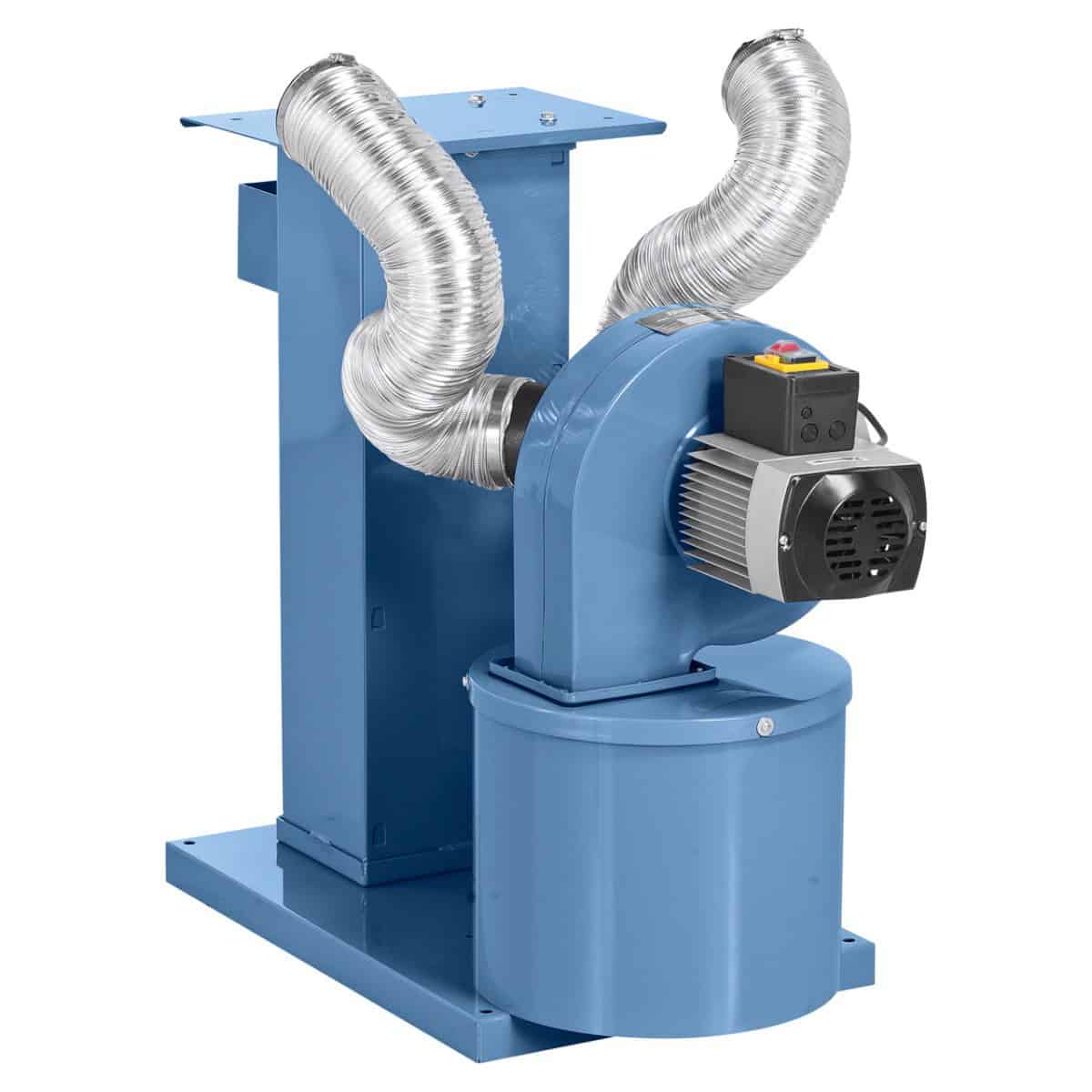

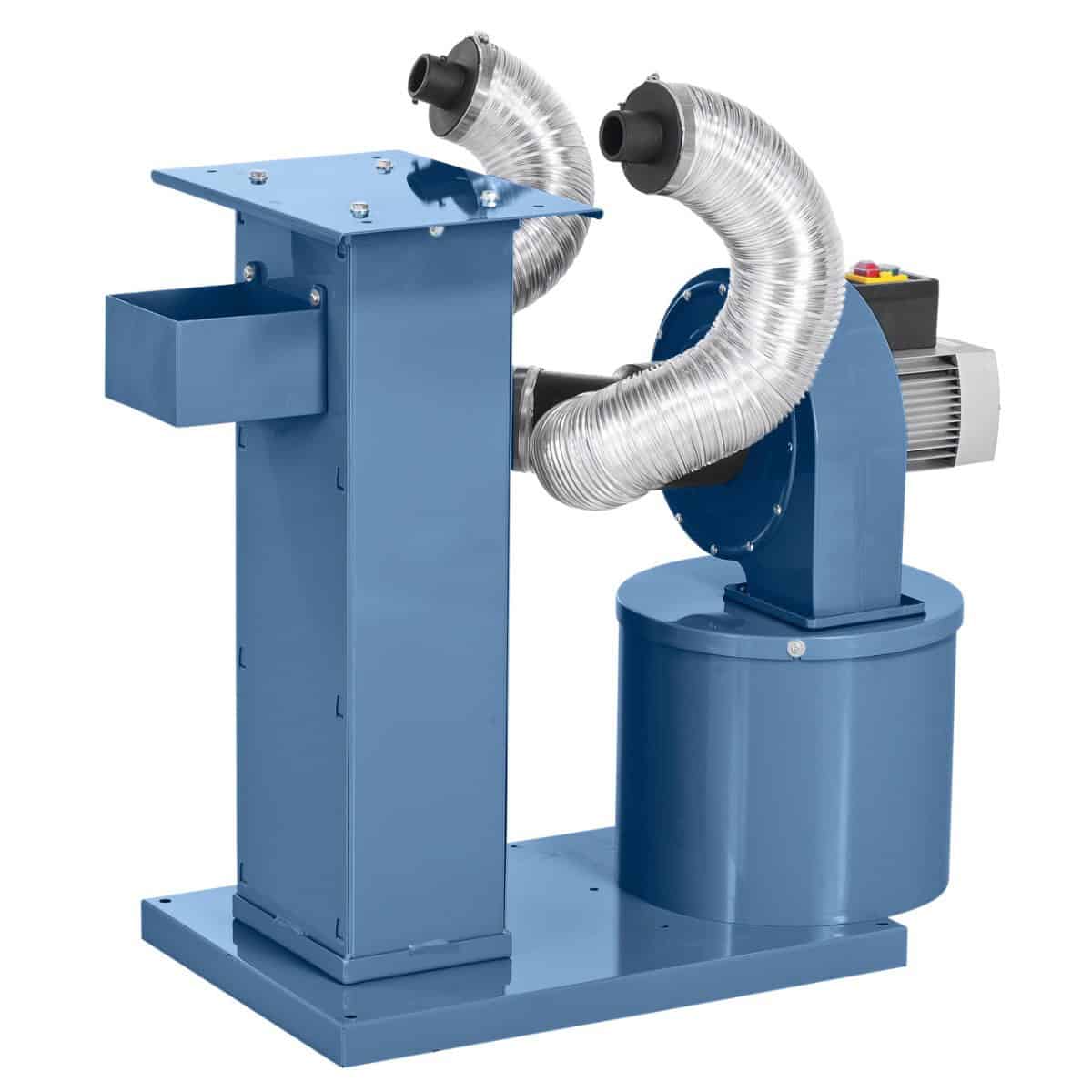

Il basamento Bernardo Modello D con sistema di aspirazione MSA 500 offre portata d'aria 1.275 m³/h, motore trifase 0,37 kW a 400V, ventola in acciaio bilanciata staticamente e dinamicamente, doppia bocchetta interna Ø 35 mm, doppia bocchetta esterna Ø 50 mm, vasca raccogli-trucioli integrata, serbatoio acqua per raffreddamento pezzi, superficie di appoggio 400×285 mm, altezza totale 810 mm, peso 50 kg. Adatto a estrazione tecnica di polveri metalliche e trucioli da operazioni di levigatura e smerigliatura. Prodotto in Austria, distribuito in Italia da Krollit come distributore ufficiale Bernardo dal 2007.
- Portata d'aria: 1.275 m³/h
- Motore: 0,37 kW – 400V trifase

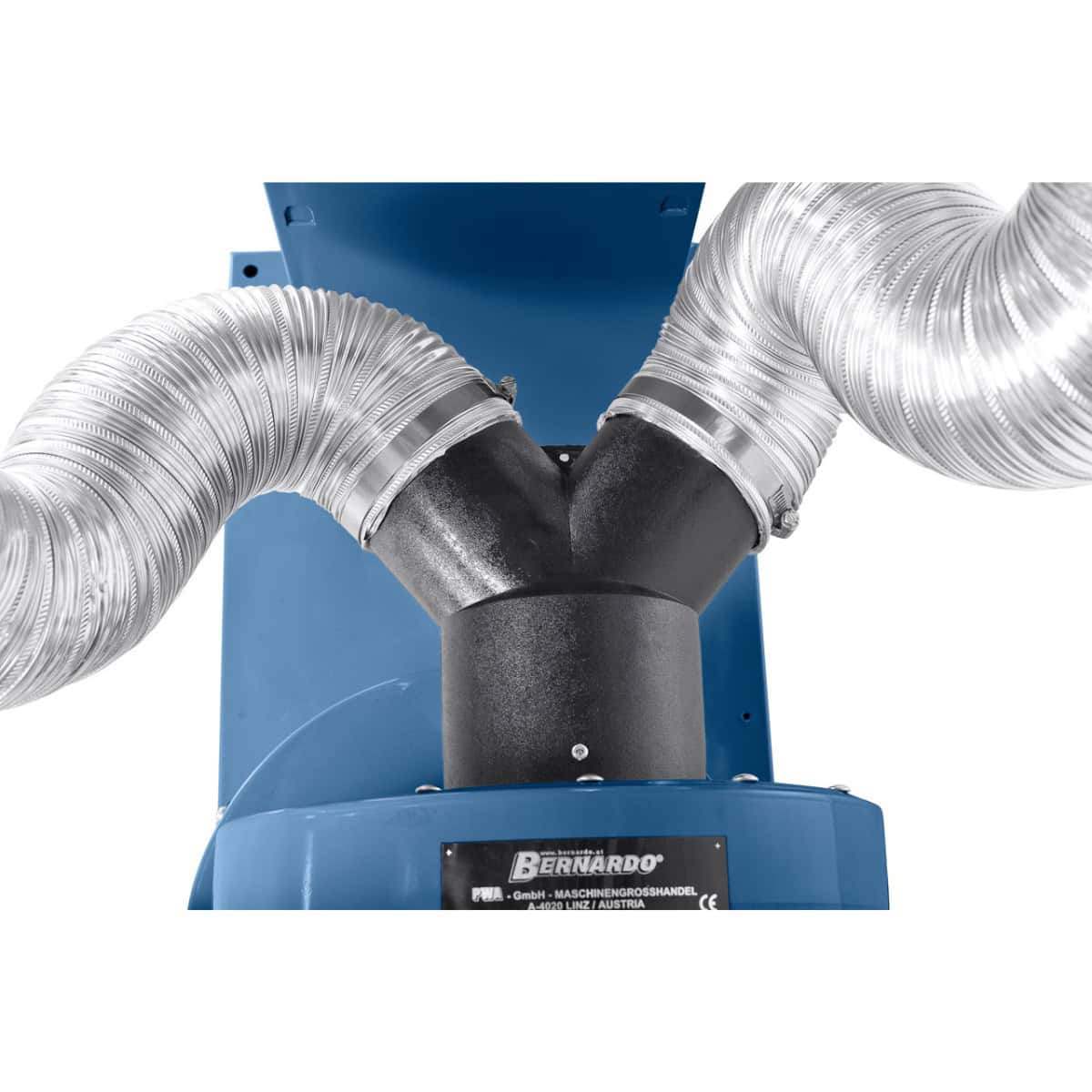

- Bocchette interne: 2 × Ø 35 mm
- Bocchette esterne: 2 × Ø 50 mm
- Superficie di appoggio: 400 × 285 mm
- Vasca raccogli-trucioli: Integrata
- Peso: 50 kg
Chi usa la Modello D con sistema di aspirazione MSA 500 e per cosa

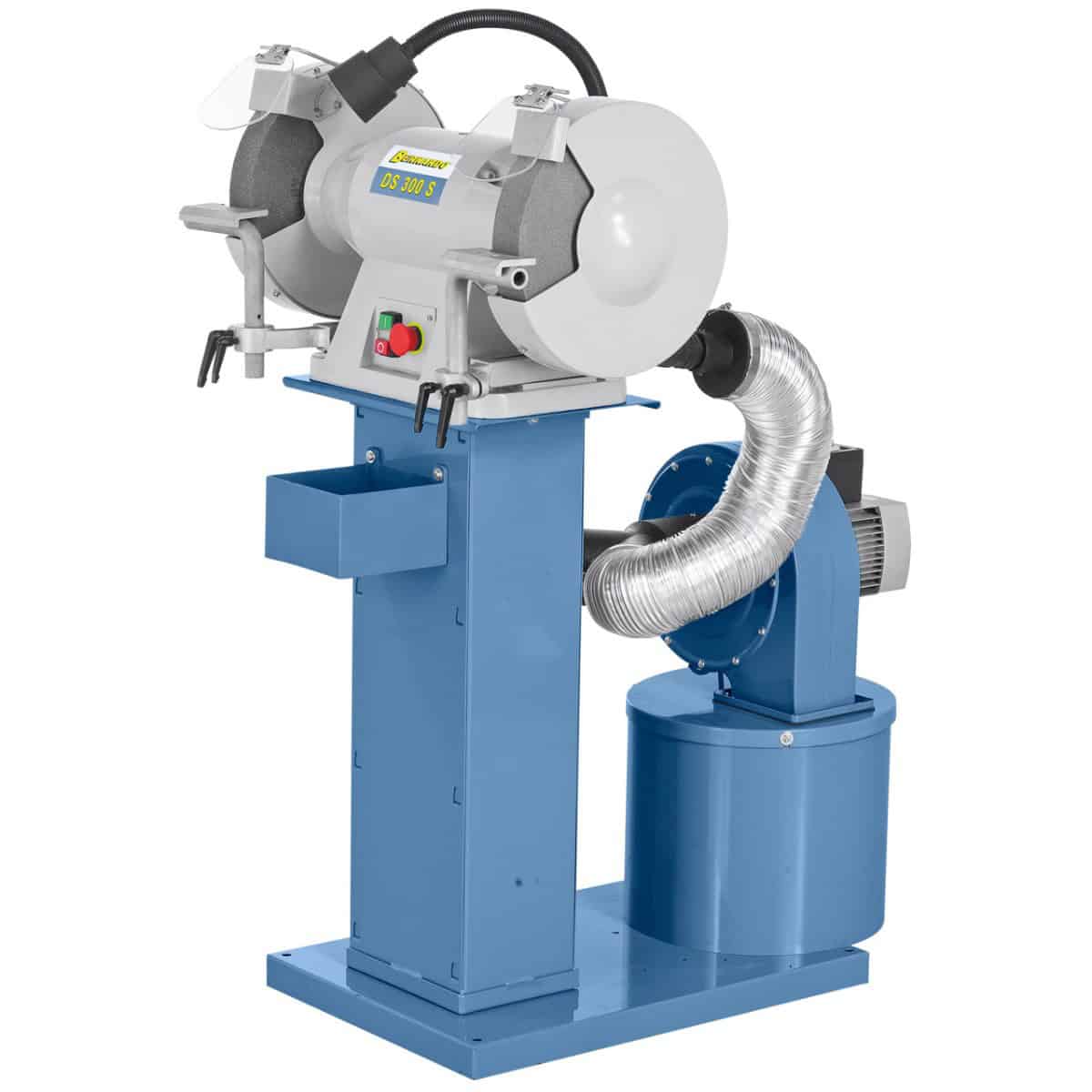

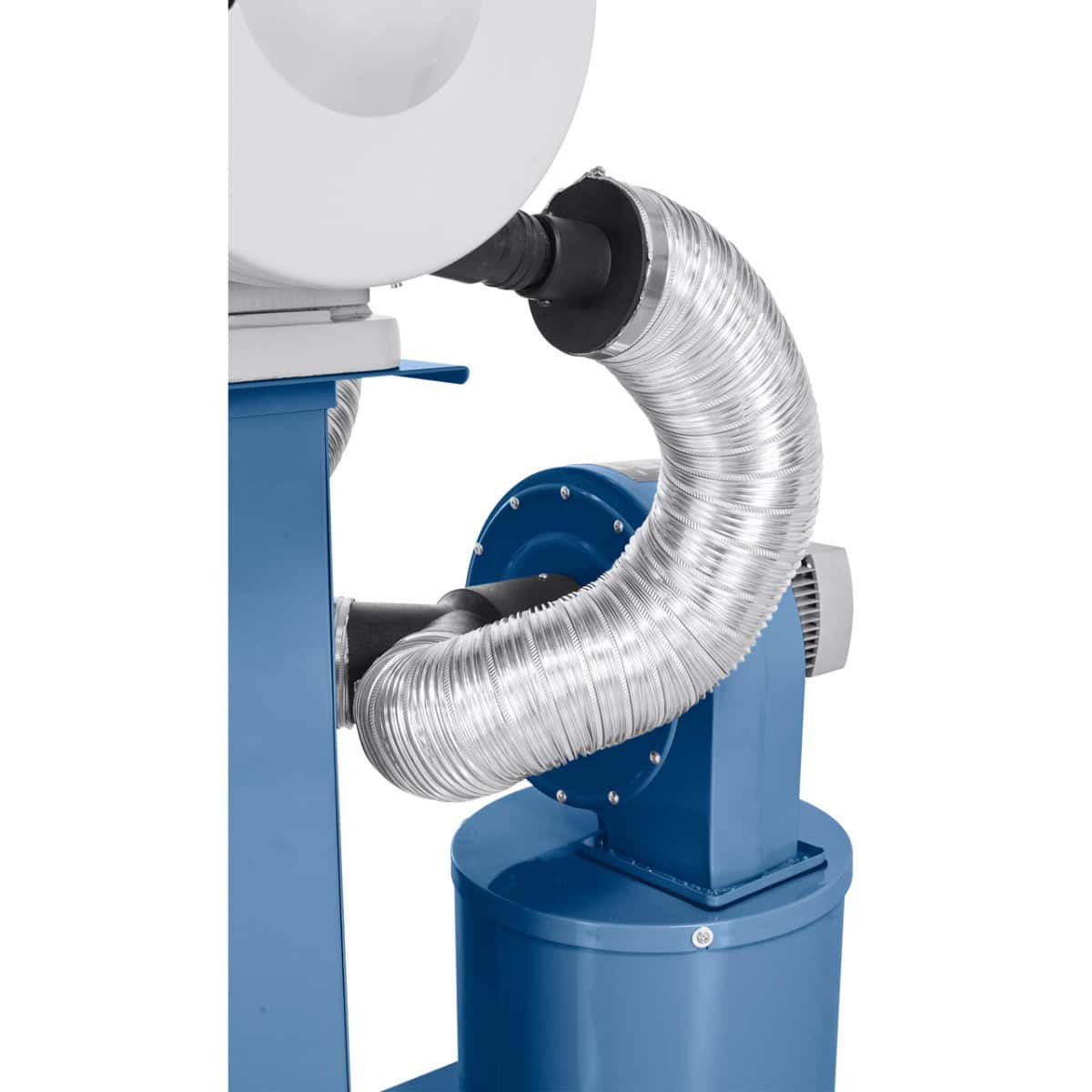

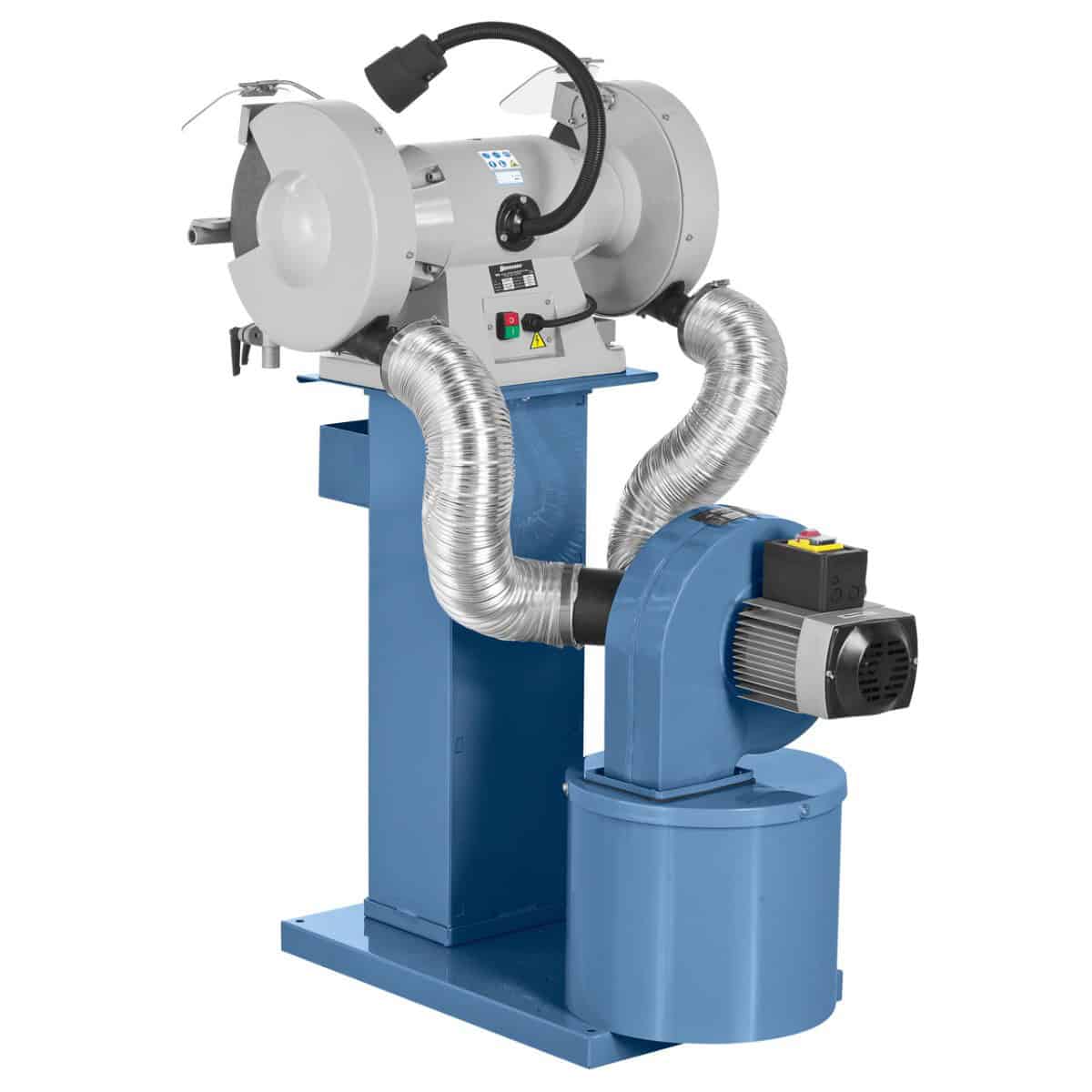

Il basamento Bernardo Modello D con sistema MSA 500 è una soluzione integrata per officine che lavorano con levigatrici a nastro e smerigliatrici da banco. Combina tre funzioni in un'unica struttura: supporto della macchina (superficie di appoggio 400×285 mm), aspirazione delle polveri metalliche (1.275 m³/h), raccolta trucioli e raffreddamento dei pezzi tramite serbatoio acqua integrato. Il ventilatore in acciaio bilanciato staticamente e dinamicamente assicura funzionamento regolare e ridotta rumorosità. La doppia bocchetta interna Ø 35 mm e la doppia bocchetta esterna Ø 50 mm consentono collegamento contemporaneo di due punti di estrazione, soluzione adatta a smerigliatrici a doppia mola che producono polveri da entrambi i lati. Il serbatoio acqua integrato per raffreddamento pezzi migliora la qualità superficiale e riduce il rischio di deformazioni termiche durante levigatura prolungata. Nei laboratori dei clienti Krollit è scelto da officine meccaniche, smerigliature artigianali, fabbri e laboratori di affilatura che cercano una postazione completa e auto-aspirante.
Il suo posto nella gamma Bernardo
Il basamento Modello D con MSA 500 è una soluzione integrata, distinta dagli aspiratori standalone della gamma Bernardo. Sopra di lui, come aspiratori indipendenti, la gamma offre MSA 300 (870 m³/h, 230V monofase, attacco singolo Ø 100 mm), MSA 750 (1.100 m³/h, 400V, doppio attacco Ø 100 mm), MSA 1500 (1.500 m³/h, 400V, doppio attacco Ø 100 mm). La differenza pratica: gli MSA standalone si collegano via tubi flessibili a macchine separate, il basamento Modello D integra direttamente il supporto macchina e l'aspirazione. Il Modello D ha portata 1.275 m³/h, intermedia tra MSA 750 e MSA 1500, ma con attacchi più piccoli (Ø 35 e Ø 50 mm vs Ø 100 mm degli MSA): è ottimizzato per smerigliatrici e levigatrici, non per macchine grandi che richiedono Ø 100 mm. Per officine con smerigliatrice da banco singola la soluzione integrata è più ergonomica; per impianti con più macchine gli MSA standalone sono più flessibili.
Logistica e supporto Krollit
Spedizione Bernardo in 5-9 giorni lavorativi (7 giorni al Sud). Con 50 kg può essere movimentato da una persona o da due con cura. Bocchette, ricambi del ventilatore e accessori originali Bernardo disponibili da magazzino con spedizione 3-5 giorni lavorativi. Assistenza clienti in italiano disponibile.
Per chi è la Modello D con sistema di aspirazione MSA 500
| Profilo | Compatibilità | Motivo |
|---|---|---|
| Hobbista appassionato | Adeguato | Soluzione integrata interessante per uso hobbistico evoluto. Trifase 400V richiesta, e per uso occasionale gli MSA monofase (MSA 300 a 230V) possono essere più pratici. |
| Officina meccanica con smerigliatrice da banco | Consigliato | Postazione completa: supporto macchina + aspirazione + raffreddamento pezzi. Ergonomica per uso quotidiano, riduce le polveri sospese in officina. |
| Officina di affilatura / lavorazione metalli | Consigliato | Serbatoio acqua integrato per raffreddamento pezzi è caratteristica utile in affilatura: migliora finitura e riduce surriscaldamento dei taglienti. |
Non indicato per: macchine con attacchi aspirazione Ø 100 mm (gli MSA standalone sono dimensionati correttamente); officine senza linea 400V trifase (valutare MSA 300 a 230V monofase); produzione industriale con grandi volumi di polveri (capacità 1.275 m³/h può essere insufficiente, valutare MSA 1500 a 1.500 m³/h).
Capacità di aspirazione
| Specifica | Valore |
|---|---|
| Portata d'aria | 1.275 m³/h |
| Bocchette interne | 2 × Ø 35 mm |
| Bocchette esterne | 2 × Ø 50 mm |
Motore e alimentazione
| Specifica | Valore |
|---|---|
| Potenza motore | 0,37 kW |
| Alimentazione | 400V – 50Hz – trifase |
Funzioni integrate
| Specifica | Valore |
|---|---|
| Superficie di appoggio | 400 × 285 mm |
| Vasca raccogli-trucioli | Integrata di grande capacità |
| Serbatoio acqua | Integrato per raffreddamento pezzi |
| Ventilatore | In acciaio bilanciato staticamente e dinamicamente |
Dimensioni e peso
| Specifica | Valore |
|---|---|
| Altezza totale | 810 mm |
| Peso | 50 kg |
Conformità
| Specifica | Valore |
|---|---|
| Marcatura | CE |
Dotazione standard
- Basamento Modello D con sistema aspirante MSA 500
- Ventilatore centrifugo in acciaio bilanciato
- Vasca raccogli-trucioli integrata
- Serbatoio acqua per raffreddamento
- Manuale tecnico d'uso
Domande frequenti
Posso usarlo come aspiratore esterno per altre macchine?
In linea teorica sì collegandolo via tubo flessibile, ma le bocchette Ø 35 e Ø 50 mm sono dimensioni diverse dagli standard industriali (Ø 100 mm tipico). Servirebbero adattatori personalizzati.
Il Modello D è ottimizzato per uso integrato con la macchina che vi appoggia sopra. Per aspirazione esterna su macchine con bocchetta Ø 100 mm gli aspiratori standalone della gamma MSA sono dimensionati correttamente. Il vantaggio del Modello D è proprio l'integrazione, non la flessibilità di collegamento esterno.
Quale tipo di macchine si possono appoggiare sul basamento?
Levigatrici a nastro e smerigliatrici da banco di dimensioni standard (superficie macchina entro 400×285 mm). Per macchine più grandi servono basamenti dedicati o supporti personalizzati.
Le smerigliatrici da banco standard Bernardo (gamma SE, DSM) hanno dimensioni di base compatibili con la superficie 400×285 mm del Modello D. Per macchine di altre marche verificare le dimensioni della base prima dell'acquisto. Il basamento è progettato per posizionamento stabile della macchina sopra il sistema di aspirazione.
Il serbatoio acqua per raffreddamento è davvero utile?
Sì, in operazioni di affilatura e levigatura prolungata. L'acqua riduce la temperatura del pezzo, evitando surriscaldamento del tagliente (in affilatura) o deformazioni termiche (in levigatura).
Il raffreddamento ad acqua è una tecnica standard per affilatura di taglienti in HSS o metallo duro: senza raffreddamento il calore generato dall'attrito riduce la durezza del materiale e accelera l'usura del tagliente. Per uso solo di levigatura grossolana il serbatoio acqua può non essere necessario; per affilatura di precisione è importante.
Quanto consuma il motore 0,37 kW?
Trattandosi di motore piccolo, il consumo è minimo: tipicamente 0,3-0,4 kWh per ora di funzionamento. Per uso continuativo intero turno (8 ore) il consumo è circa 2,5-3 kWh totali.
Il consumo elettrico del Modello D è praticamente trascurabile rispetto alle macchine principali dell'officina. La trifase 400V è obbligatoria: il motore non è interscambiabile con motori monofase. Per officine senza linea trifase questo è il vincolo principale.
Il ventilatore bilanciato è davvero diverso da uno standard?

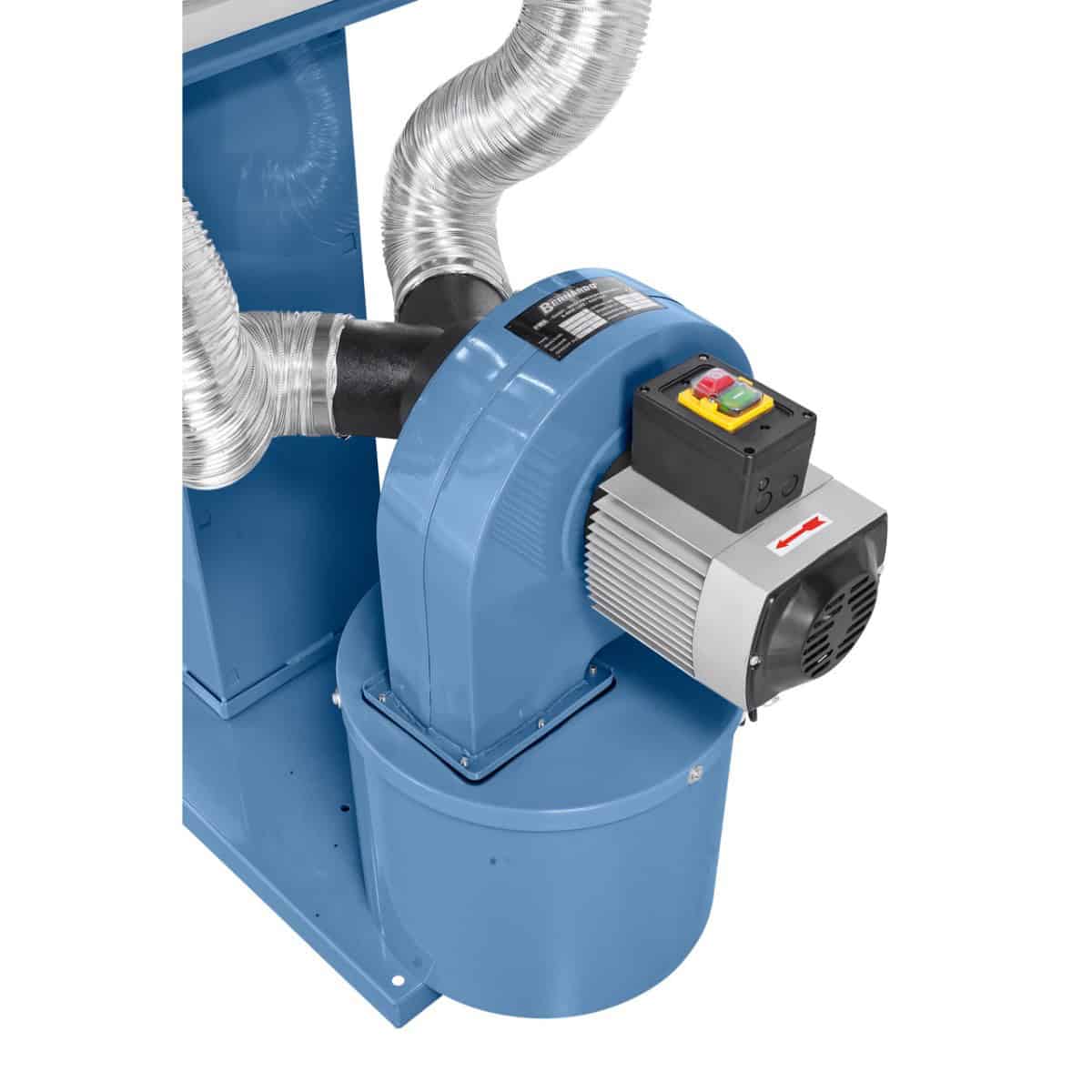

Sì. Un ventilatore bilanciato staticamente e dinamicamente non genera vibrazioni durante la rotazione, riducendo rumorosità, usura dei cuscinetti e trasmissione di vibrazioni alla macchina sovrastante.
Il bilanciamento è una caratteristica costruttiva di qualità che distingue ventilatori industriali da quelli economici. Su un basamento che supporta una macchina di lavorazione, il ventilatore non bilanciato trasmetterebbe vibrazioni che peggiorerebbero la finitura del pezzo lavorato. Il bilanciamento Bernardo è una scelta di durata pluriennale senza interventi di manutenzione.
