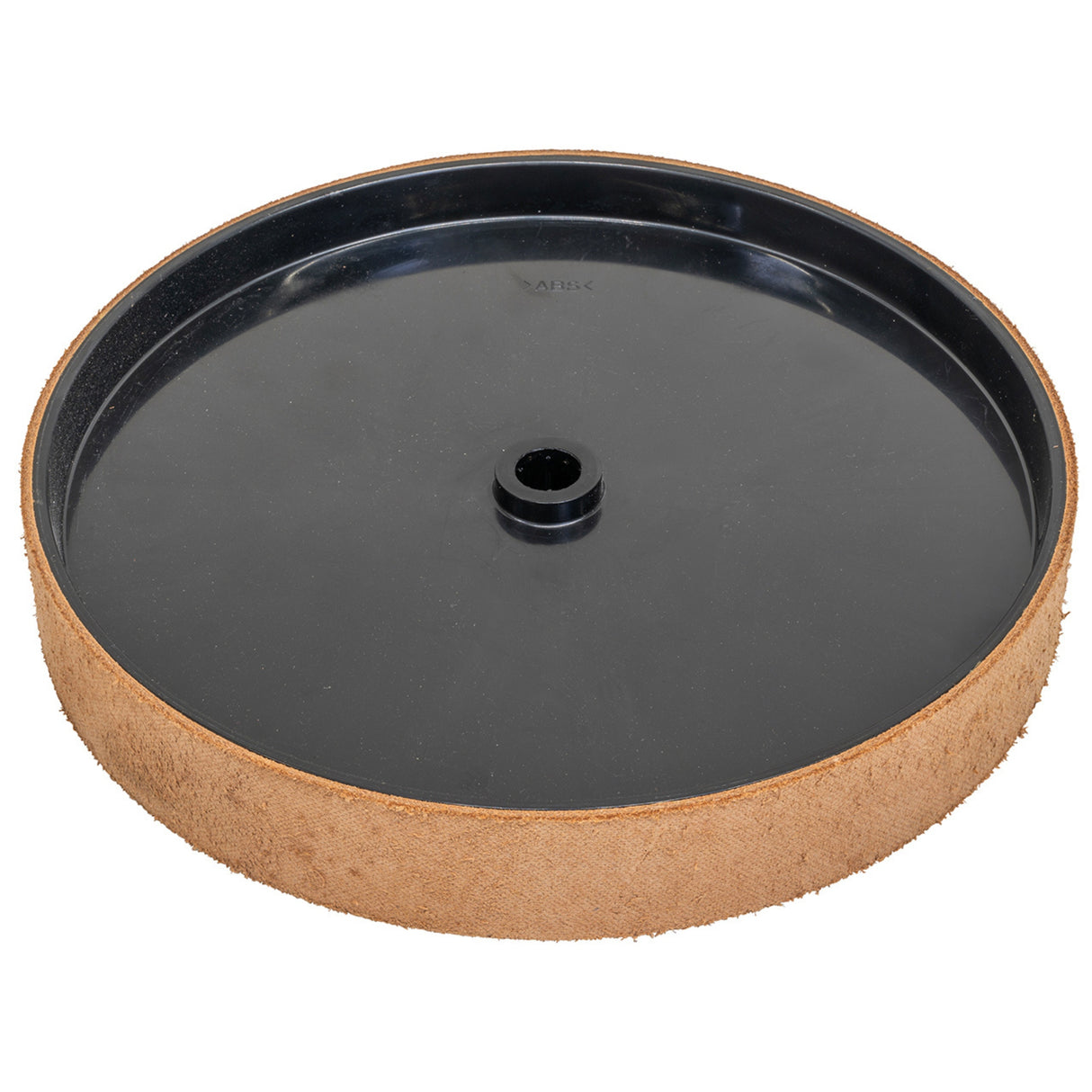

Rebolo de couro Bernardo para afiar ferramentas NTS 250 Pro / NTS 250 Pro Vario – Ø 200 × 30 mm, Diâmetro central 12 mm
Os rebolos de couro são um investimento técnico para oficinas que exigem precisão consistente durante ciclos de trabalho intensivos. Ao contrário dos rebolos de esmeril, o couro permite um acabamento espelhado e a aplicação controlada de pasta abrasiva fina para ferramentas de aço rápido.
Em conjunto com o torno NTS 250 Pro (e a versão Vario com mudança automática de velocidade), este rebolo é usado para os estágios finais de afiação de ferramentas de aço rápido e para a restauração após operações prolongadas. O diâmetro de 200 mm mantém uma velocidade periférica constante mesmo em fusos de alta potência.
Diferença em relação ao NTS 200: Os tornos NTS 250 Pro operam em velocidades de fuso mais altas e cargas mais intensas. A roda de Ø 200 mm garante velocidade periférica ideal (1.500-2.200 rpm no modelo 250 Pro) sem alterar a relação de adesão da pasta abrasiva ao couro.
Características distintivas do produto Bernardo:
- Couro natural aderente, qualidade profissional
- Preparado para pasta abrasiva fina (óxido de alumínio de grão 240-400)
- Montagem rápida com rosca M12 compatível com mandris NTS 250 Pro
- Preço competitivo para ciclos de afiação de alta frequência
Para quem é indicado o sistema de afiação com roda Bernardo NTS 250 Pro? Couro
| Perfil |
Adequado? |
Modelo |
| Artesão / pequena oficina (tornos para metal) |
Adequado |
A NTS 250 Pro é uma máquina profissional, muitas vezes superdimensionada para artesãos. Útil para cargas de trabalho regulares e afiação frequente. |
| Manutenção industrial e peças de reposição |
Ideal |
A NTS 250 Pro é o padrão ouro para recombinar ferramentas HSS sob cargas contínuas. A maior velocidade do fuso garante ciclos de afiação 40% mais rápidos do que a NTS 200.
|
| Oficina profissional (vários processos)
| Ideal |
A versão Vario com mudança automática de velocidade permite a troca rápida entre afiação de desbaste e acabamento sem intervenção manual. Requer um operador experiente.
|
| Produção em série (lotes pequenos e repetitivos)
| Adequado |
A afiação em série é viável, mas os longos tempos de ciclo sugerem a consideração de sistemas CNC de metal duro integrados para séries com mais de 500 peças.
|
Não adequado para:
- Hobbistas e pequenas oficinas sem ciclos regulares de afiação — o investimento na máquina NTS 250 Pro não se justifica sem uso contínuo. Operações em materiais não ferrosos (alumínio, cobre) — se o couro for danificado, é necessário equipamento específico.
- Operações em materiais não ferrosos (alumínio, cobre) — se o couro for danificado, é necessário equipamento específico.
-
Especificações técnicas
Dimensões e montagem
| Parâmetro |
Valor |
| Diâmetro externo |
200 mm |
| Largura |
30 mm |
| Diâmetro do furo / centro (rosca) |
Ø 12 mm (M12 × 1,75 mm) |
| Peso líquido |
10 kg |
| Formato Tolerância |
De acordo com a norma EN ISO 1302 (couro natural, ±1 mm permitido)
|
Material e composição
| Parâmetro |
Valor |
| Material |
Couro natural curtido vegetalmente, qualidade profissional |
| Adesão ao substrato |
Adesão permanente em núcleo fenólico |
| Granulometria da superfície |
Fina, preparada para pasta abrasiva (240-400) gr) |
Compatibilidade da máquina Bernardo
| Máquina |
Compatível? |
Observações |
| NTS 250 Pro |
Sim |
Montagem direta M12, velocidade 350-2.200 rpm |
| NTS 250 Pro Vario |
Sim |
Compatível, a troca automática de marchas não é afetada |
| NTS 200 |
Sim, mas não recomendado |
Geometria adequada, mas o diâmetro de 200 mm é redundante para máquinas maiores e menores |
| Outras máquinas Bernardo |
Consulte o manual |
Se houver um fuso M12 × 1,75 mm, a montagem é possível |
Conformidade e marcações
| Parâmetro |
Valor |
| Fabricante |
Bernardo GmbH, Linz (Áustria) |
| Número do item Bernardo |
05-20610 |
| Conformidade |
Não sujeito à Diretiva de Máquinas 2006/42/CE (componente acessório) |
| País de origem |
Áustria |
Equipamento padrão
- Roda de couro Ø 200 × 30 mm montada em núcleo fenólico
- Rosca M12 × 1,75 mm (centro compatível com NTS 250 Pro / NTS 250 Pro Vario)
-
Perguntas frequentes
Qual a diferença entre as rodas fina e grossa para a NTS 250 Pro?
A roda fina (este produto, Ø 200 × 30 mm) é para os estágios finais de afiação e produz um acabamento espelhado, de 30 a 60 segundos por ferramenta a 1.500-1.800 rpm. A roda grossa é para desbaste de ferramentas muito desgastadas, de 15 a 30 segundos a 800-1.200 rpm. Dica: Mantenha ambas em estoque para ciclos completos de recondicionamento.
A NTS 250 Pro Vario é compatível com a roda de couro 05-20610?
Não. O sistema de mudança automática de velocidade (recurso Vario) é independente do eixo. A montagem da rosca M12 é idêntica à da NTS 250 Pro padrão. O único ajuste: verifique a proteção de acrílico recomendada para velocidades acima de 2.000 rpm no Vario (velocidade máxima superior à da 250 Pro básica).
Como escolher entre o disco de Ø 200 × 30 mm (05-20610) e outros tamanhos da Bernardo para a NTS 250 Pro?
A Bernardo oferece alguns diâmetros para a NTS 250 Pro (principalmente Ø 200 mm). O diâmetro de 200 mm é padrão para velocidades periféricas de 1.500 a 2.200 rpm nesta máquina. Se você procura outros tamanhos, entre em contato com a Krollit para verificar a disponibilidade e a compatibilidade.
O disco 05-20610 é adequado para afiar metal duro ou apenas aço rápido (HSS)?
R: Recomendado para HSS. O carboneto sólido é muito duro e danifica o couro natural. A Bernardo oferece soluções alternativas de carboneto (rodas sintéticas ou sistemas CBN) — consulte a Krollit para obter opções.
Qual é a vida útil desta roda para a NTS 250 Pro em uso intenso?
Com afiação frequente e ciclos diários, a durabilidade é de 2 a 3 anos. Deterioração típica: o couro endurece, a pasta perde aderência e não atinge mais um acabamento de alto brilho. Com manutenção (escovação regular, ativação da pasta), a vida útil pode ser estendida para até 4 anos.
Como faço para ativar uma nova roda 05-20610 antes do primeiro uso?
Escove em baixa velocidade (600-800 rpm) com uma escova de arame rotativa por 1 a 2 minutos. Isso levanta a fibra do couro e prepara a superfície para a aderência da pasta. Em seguida, aplique a pasta abrasiva fina Bernardo 05-20602, aumente a velocidade para 1.500-1.800 rpm e teste em uma ferramenta de teste.
Qual a manutenção necessária para esta roda entre os ciclos de afiação?
Após cada sessão de afiação (a cada 5-8 ferramentas): escove levemente com um pano seco para remover os resíduos de pasta. A cada 100 horas de uso: escovação mecânica com uma escova de arame + aplicação de pasta nova. A cada 6 meses: verifique a aderência do couro (ele não deve se soltar do núcleo fenólico).
A roda 05-20610 está incluída na garantia da Bernardo ou na garantia da máquina Krollit?
Garantia de 24 meses da Bernardo contra defeitos de fabricação (descolamento do couro, fraturas do núcleo, roscas defeituosas). Não cobre desgaste natural. Se adquirido como parte de um contrato de manutenção de máquinas Krollit, verifique com o departamento de vendas para garantir que esteja incluído nos termos.
Posso montar o 05-20610 verticalmente (para esmerilhar) em vez de horizontalmente (para afiar)?
Não. O design do couro e o eixo NTS 250 Pro exigem um alinhamento horizontal para segurança do operador e adesão uniforme da pasta. A montagem vertical causa esmagamento irregular do couro.
