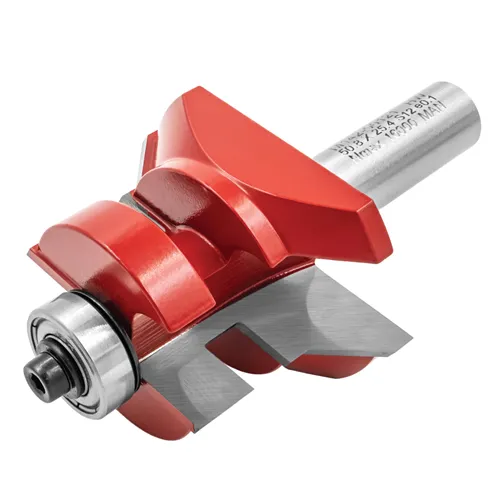

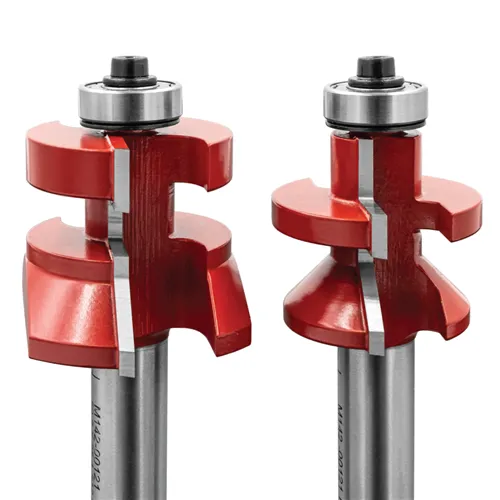

O conjunto IGM M142 é composto por duas fresas de metal duro (HW) para criar encaixes macho-fêmea em V, ideais para a instalação de pisos e painéis de madeira. Diâmetro de corte de 50,8 mm, haste de 12 mm e altura de corte de 29,65 mm. Compatível com painéis de 19,05 a 25,4 mm de espessura. Para uso em mesas de fresagem e máquinas CNC. Distribuído na Itália pela Krollit, distribuidora oficial da IGM desde 2007.

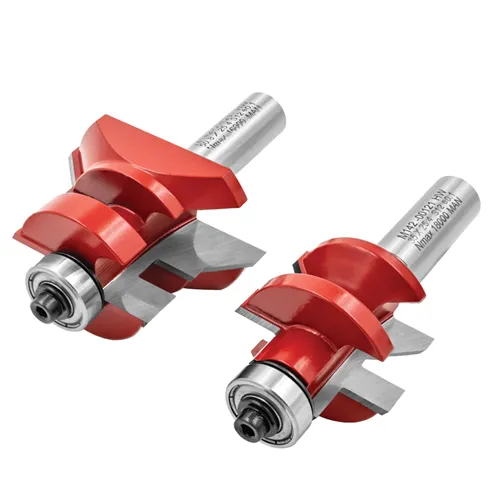

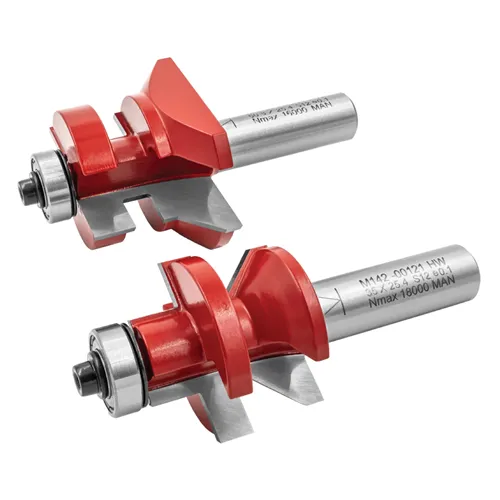

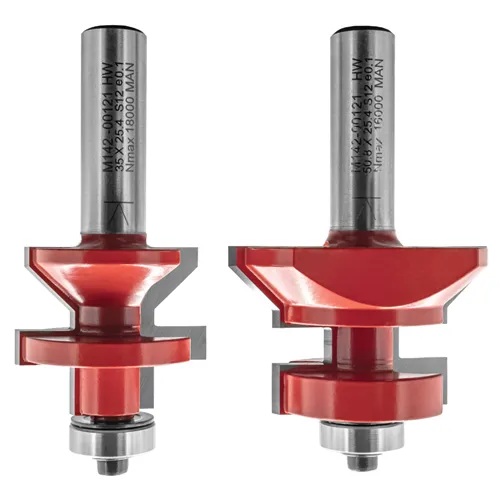

- Conteúdo do conjunto: 2 fresas (macho e fêmea)
- Diâmetro de corte: 50,8 mm
- Altura de corte: 29,65 mm
- Haste: 12 mm
- Espessura do painel compatível: 19,05–25,4 mm
- Rolamento: incluído, diâmetro 15,8 mm
- Opção para montar um rolamento adicional na haste com um anel de retenção
- Recomenda-se o uso com guia paralela em uma mesa de tupia
- Material de corte: aço microgranular HW, dureza 93,5 HRA, espessura 2 mm
- Revestimento de PTFE Teflon vermelho: proteção contra corrosão, resina e Burns
- Tecnologia anti-recuo em conformidade com a norma EN 847

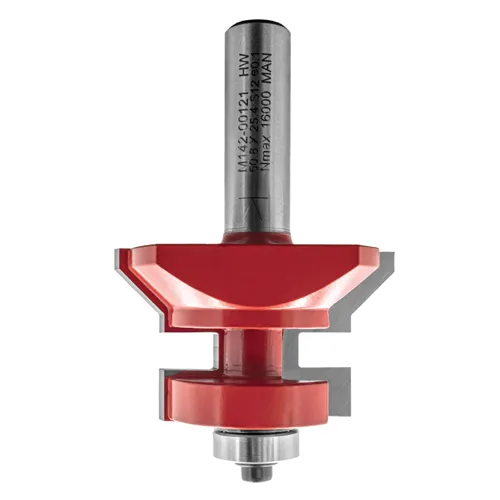

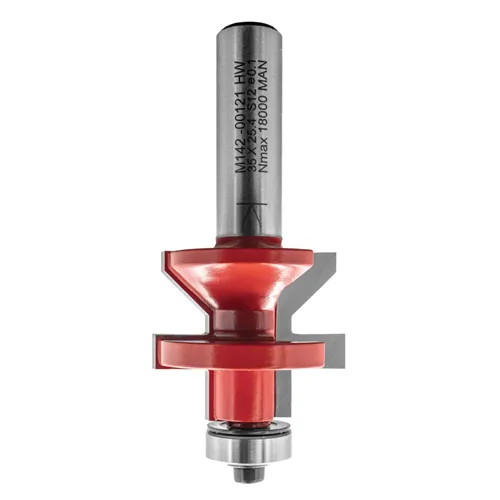

- Haste marcada a laser com parâmetros e ponto "K" para posicionamento ideal no eixo
- Uso: Mesa de fresagem e CNC — não adequado para fresadoras manuais portáteis
Quem usa o M142 e para quê
A série IGM M142 é usada por instaladores de pisos de madeira, fabricantes de placas de gesso e marceneiros que criam juntas macho-fêmea em uma mesa de fresagem. As duas fresas do conjunto funcionam em conjunto: uma fresa produz o perfil macho (macho-fêmea em V), a outra o perfil fêmea (ranhura em V), garantindo um encaixe preciso entre as tábuas. A compatibilidade com espessuras de 19,05 a 25,4 mm abrange os pisos e placas de gesso mais comuns. O conjunto também permite a criação de juntas complexas com múltiplas passagens, combinando os dois perfis em diferentes sequências para obter geometrias de juntas mais complexas.
Para quem é o M142?
| Perfil |
Compatibilidade |
Padrão |
| Instalador e fabricante de pisos de madeira |
Adequado |
Produz juntas em V com encaixe macho-fêmea em tábuas de 19,05 a 25,4 mm de espessura.
|
| Marceneiro com mesa de tupia e guia de corte.
| Adequado |
O fabricante recomenda o uso com uma guia de corte em uma mesa de tupia para melhores resultados. Repetível |
| Operador com tupia portátil |
Não recomendado |
Diâmetro de 50,8 mm e haste de 12 mm exigem uma mesa de tupia ou CNC — o uso manual com fresas desse diâmetro não é seguro nem recomendado. |
Não recomendado para: laminado, plástico e pedra artificial — os materiais compatíveis declarados pelo fabricante são madeira macia, madeira dura, madeira laminada colada, compensado e MDF.
Tecnologia e qualidade de construção IGM
As arestas de corte de metal duro de microgrãos são brasadas e afiadas em centros CNC de 5 eixos com balanceamento automático. Dureza de 93,5 HRA, espessura de 2 mm. A maior espessura permite múltiplos ciclos de reafiação sem perda de qualidade. O revestimento vermelho de PTFE Teflon reduz o atrito e protege contra resinas e adesivos. Cada cortador passa por uma verificação automatizada de controle de qualidade que detecta desvios dos parâmetros exigidos. A tecnologia anti-recuo está em conformidade com a norma europeia EN 847.

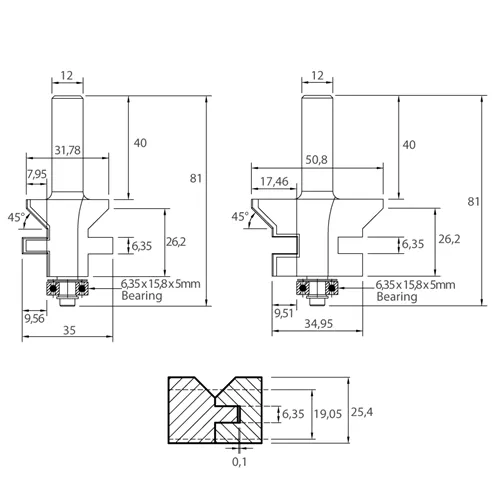

Especificações Técnicas
| Conteúdo da Embalagem |
2 cortadores (macho e fêmea) |
| Diâmetro de Corte (D) |
50,8 mm |
| Altura de Corte (I) |
29,65 mm |
| Comprimento Total (L) |
81 mm |
| Haste (S) |
12 mm |
| Espessura do Painel Compatível |
19,05–25,4 mm |
| Rolamento incluído |
Sim, Ø 15,8 mm |
| Número de canais (Z) |
2 |
| Geometria |
Lâmina de corte reta |
| Rotação |
Sentido horário (direita) |
| Material da lâmina de corte |
HW microgranulado |
| Dureza da lâmina de corte |
93,5 HRA |
| Espessura da aresta de corte |
2 mm |
| Revestimento |
PTFE Teflon vermelho |
| Anti-recuo |
Sim, em conformidade com a norma EN 847 |
| Marcação da haste |
Laser (código, D, I, S, RPM máx., ponto K) |
| Embalagem |
Caixa com fecho hermético e etiqueta com as especificações |
| Materiais utilizáveis |
Madeira macia e dura, madeira colada, compensado, MDF |
| Uso |
Mesa de fresagem e CNC — recomenda-se o uso com guia de corte |
Perguntas Frequentes
Como funciona o conjunto de encaixe macho-fêmea M142: as duas fresas são usadas em sequência?
Sim. As duas fresas funcionam em pares: a primeira fresa corta o perfil macho (lingueta saliente em forma de V) em uma borda da placa, a segunda fresa corta o perfil fêmea (ranhura em V) na borda da placa adjacente. As duas placas se encaixam por meio do encaixe macho-fêmea. A operação requer duas passagens separadas, uma para cada tipo de perfil, com a guia de corte ajustada entre as passagens.
O conjunto funciona em qualquer espessura de placa?
O conjunto M142 é dimensionado para espessuras de painel de 19,05 a 25,4 mm, o que corresponde aos pisos e placas de parede mais comuns. Para espessuras fora dessa faixa, a junta não ficará devidamente centrada e perderá precisão.
É obrigatório usar uma guia de corte na mesa de tupia?
O fabricante recomenda o uso de uma guia de corte na mesa de tupia. A guia garante que cada passagem seja paralela à borda da placa e que a profundidade de fresagem seja repetível em todas as peças. Sem uma guia, o risco de variações entre as peças aumenta, comprometendo a precisão do encaixe final.
O conjunto M142 também pode ser usado em máquinas CNC?
Sim, o M142 é compatível com fresadoras CNC. A haste de 12 mm é padrão em fusos de bancada CNC. A marcação a laser na haste inclui a RPM máxima recomendada como referência para a programação da velocidade do fuso.
As fresas do conjunto podem ser afiadas individualmente?
Sim. Cada fresa do conjunto pode ser afiada individualmente em um centro especializado. A espessura das arestas de corte HW é de 2 mm, suficiente para múltiplos ciclos. Após a afiação, é importante verificar se o encaixe macho e fêmea continua correto, pois a remoção de material da aresta de corte altera ligeiramente as dimensões do perfil.
O rolamento incluído é necessário para trabalhos com gabarito?
O rolamento de 15,8 mm de diâmetro está incluído no conjunto e pode ser usado para seguir um gabarito. Alternativamente, você pode montar um rolamento adicional na haste com um anel de parada (não incluído) ou usar uma bucha copiadora em uma tupia manual, embora o uso manual não seja recomendado para fresas deste diâmetro.
