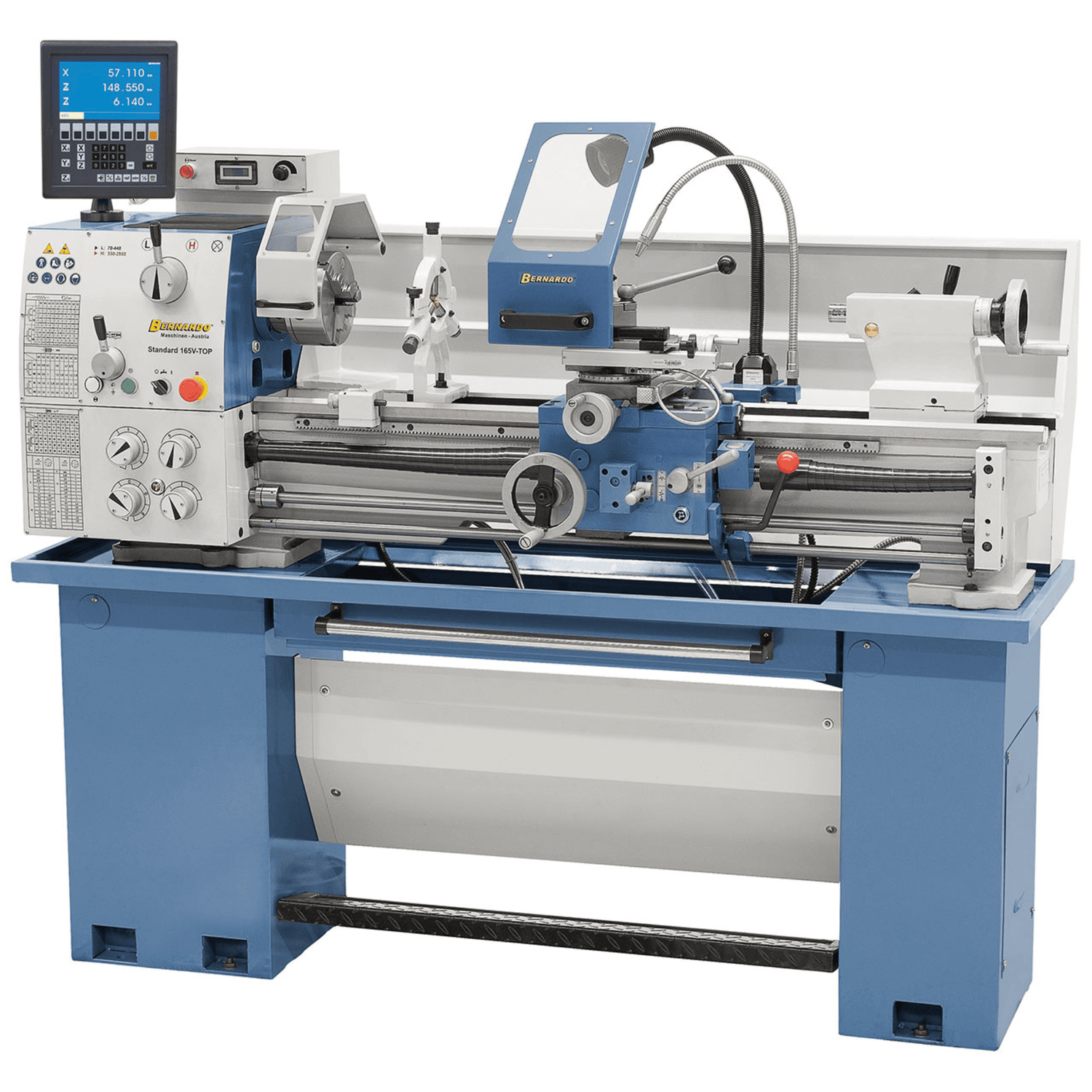

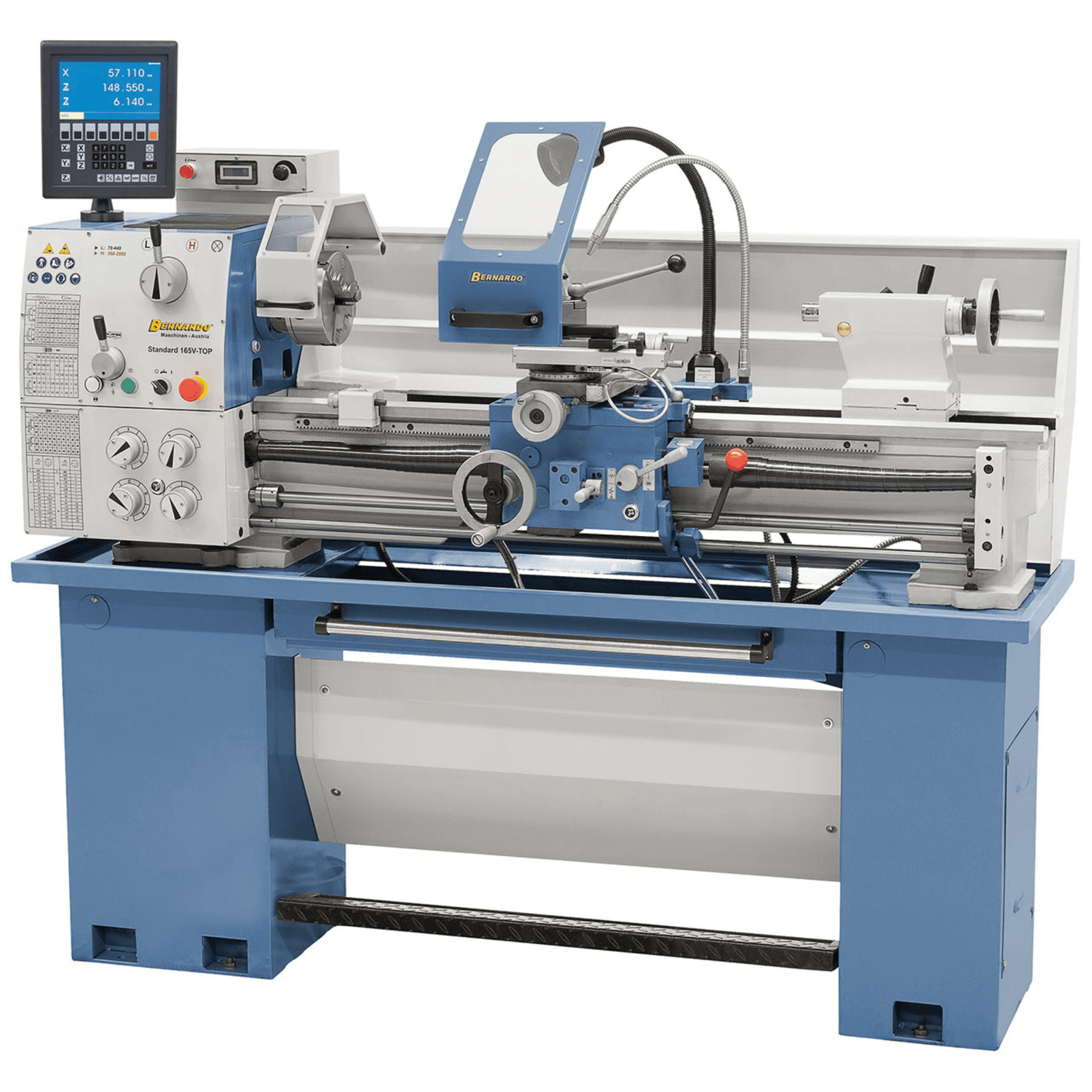

Torno Bernardo Standard 165 V-Top com DRO 3 eixos ES-12 V

Torno Bernardo Standard 165 V-Top com Controlador de Velocidade Variável e DRO de 3 Eixos

O torno Bernardo Standard 165 V-Top combina capacidade, precisão e recursos profissionais em um formato compacto. Com um diâmetro de torneamento de 350 mm sobre o barramento e distância entre centros de 1000 mm, é adequado para oficinas, escolas e departamentos de manutenção. O variador eletrônico de dupla faixa (70–400 / 350–2000 rpm) garante ajustes rápidos e suaves, enquanto o DRO de 3 eixos ES-12 V agiliza as verificações dimensionais. A estrutura com base de 180 mm, furo do eixo-árvore Ø 40 mm (D1-4) e recesso removível de 220 mm (Ø até 450 mm) garante rigidez e versatilidade. Acompanha uma ampla gama de equipamentos: placa autocentrante e independente, torre Multifix de troca rápida, lunetas fixas, placa frontal, sistema de refrigeração, embreagem de segurança, pedal com freio e certificação CE, e iluminação LED. Motor 1,5 kW (S1) / 2,2 kW (S6) – 400 V, peso 530 kg.

---

Especificações principais

Distância entre centros: 1000 mm
Altura do centro: 175 mm
Diâmetro de torneamento sobre o barramento: 350 mm (sobre o recesso até 450 mm, barramento removível 220 mm)
Diâmetro de torneamento sobre o carro transversal: 190 mm
Largura do barramento: 180 mm
Furo do eixo-árvore: Ø 40 mm – conexão DIN 55029 D1-4

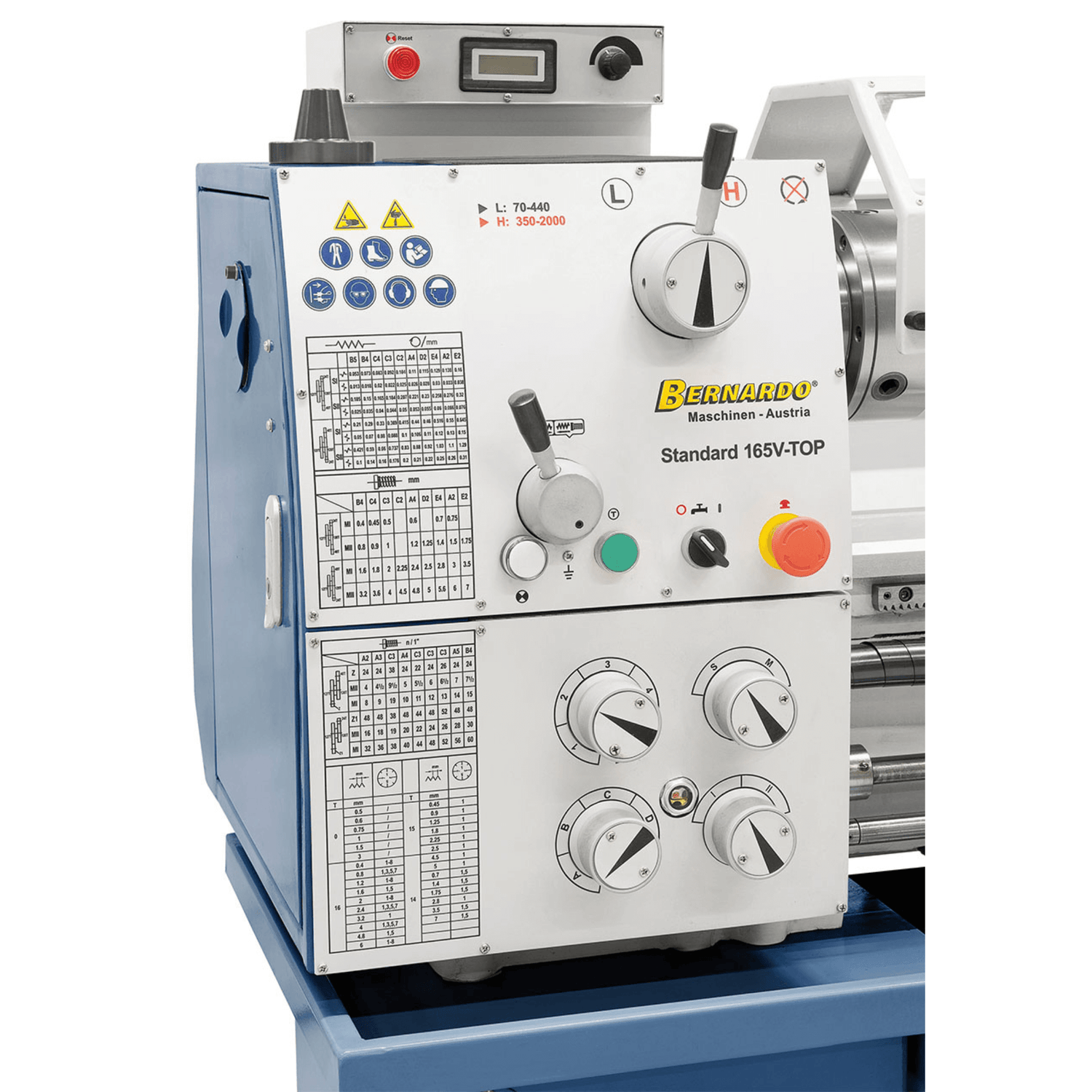

Faixa de velocidade contínua: 70–400 / 350–2000 rpm (inversor)
Avanços: longitudinal 0,053–1,29 mm/rev (40) – transversal 0,013–0,31 mm/rev (40)
Roscas: métrica 0,4–7 mm (32) – polegada 4–60 TPI (36)

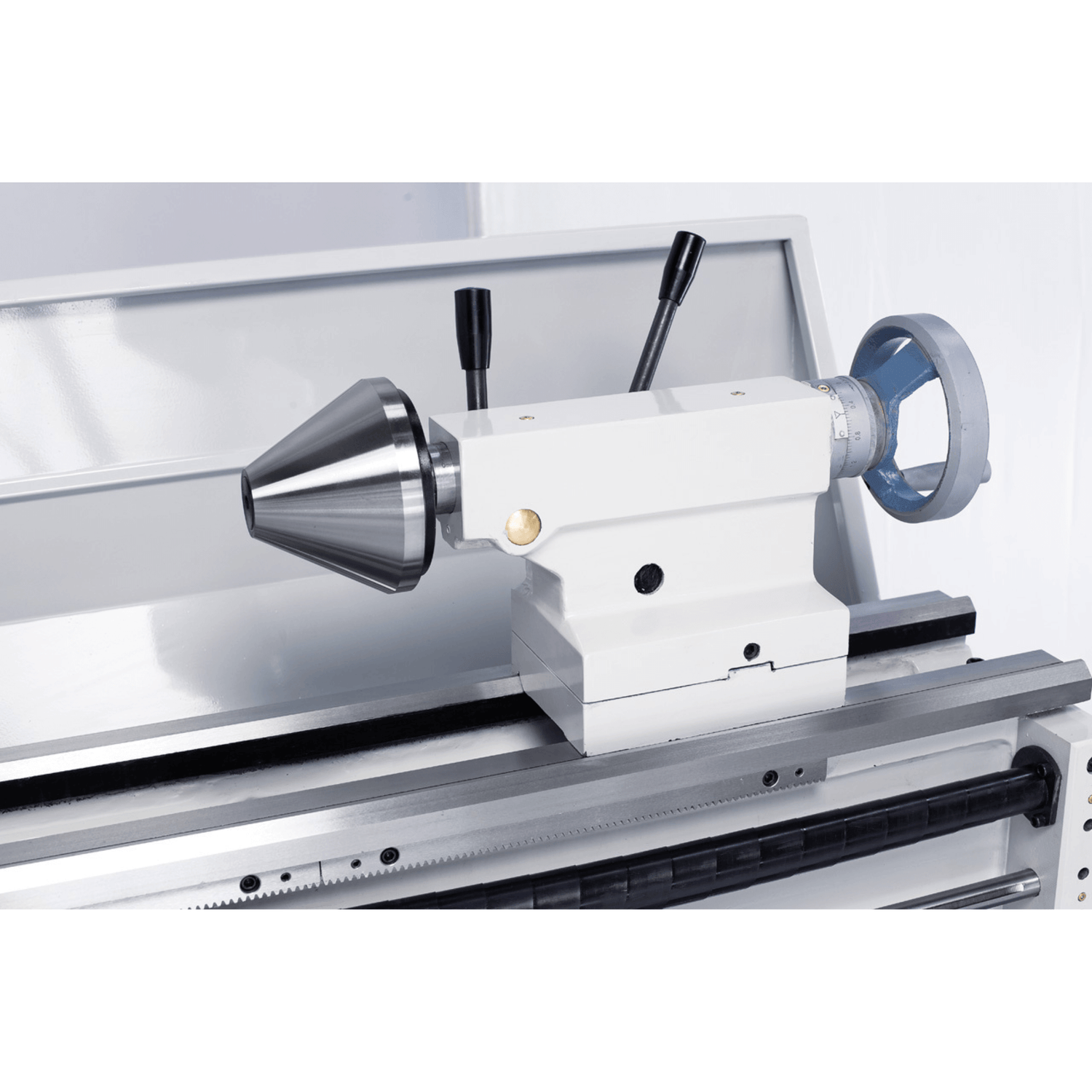

Contra-ponto: curso de 110 mm, cone MT3

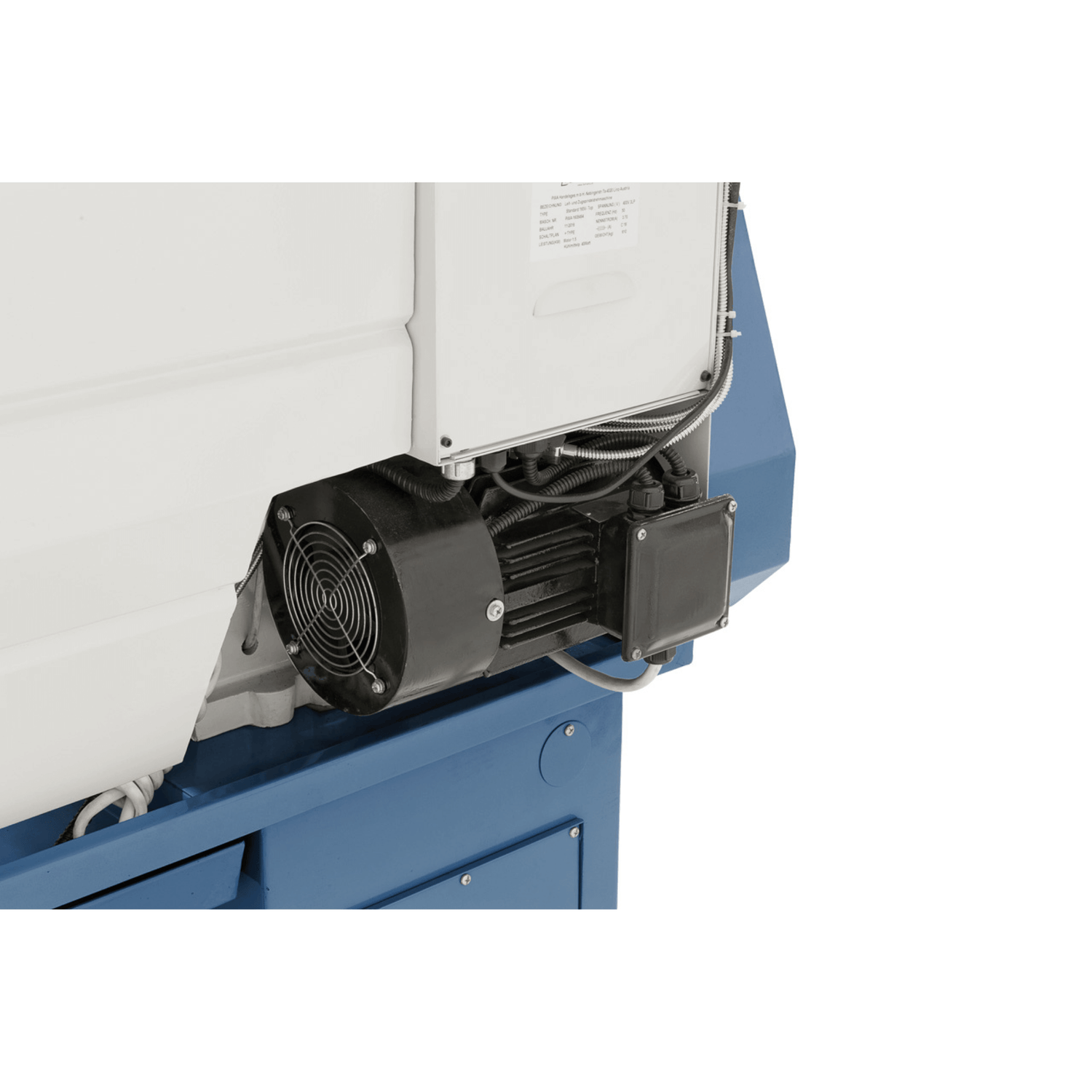

Potência do motor: 1,5 kW S1 / 2,2 kW S6 – 400 V
Dimensões: 1730 × 700 × 1340 mm – Peso: 530 kg

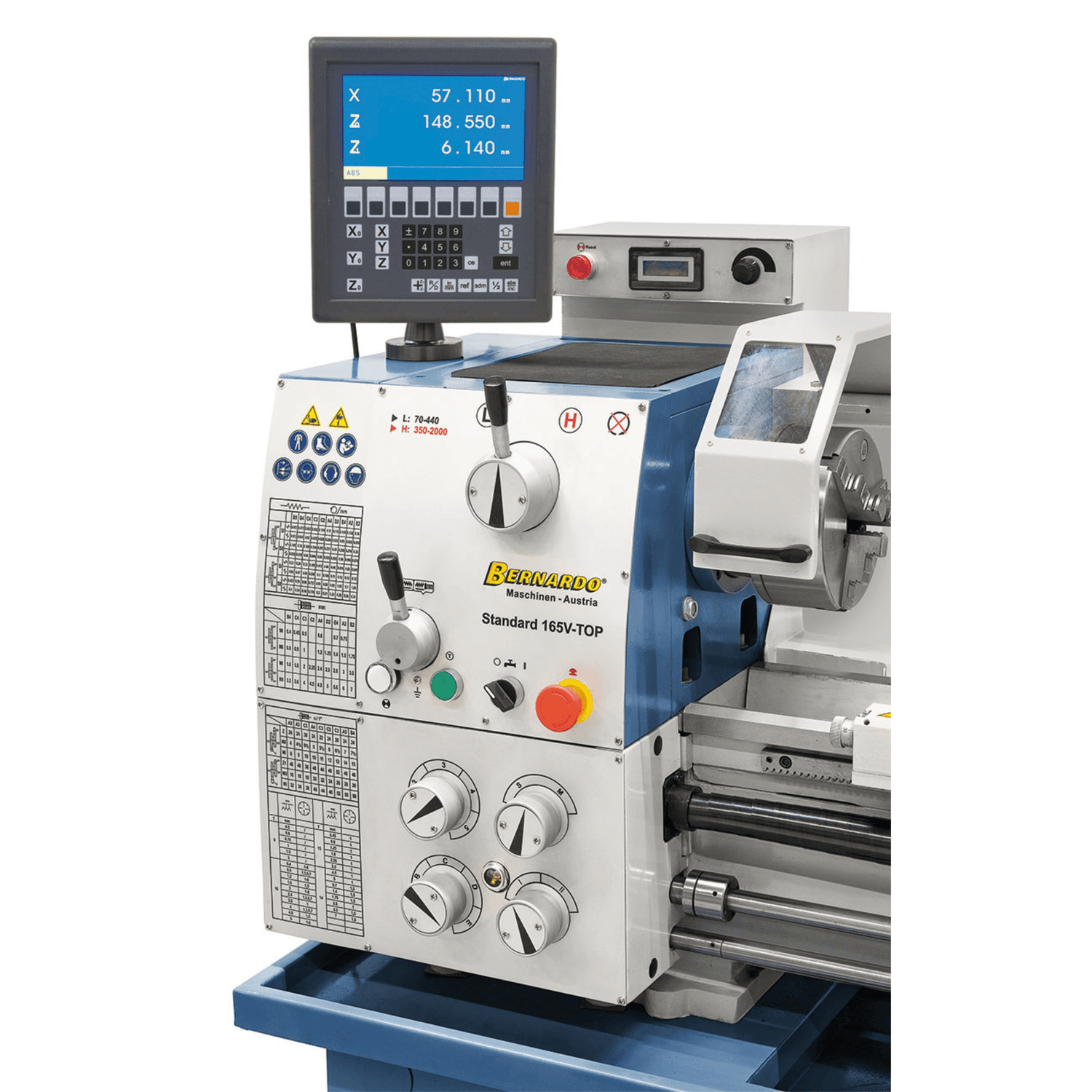

DRO de 3 eixos ES-12 V com LCD e display digital de RPM

---

Tabela técnica:

Especifique	Valor
Marca	Bernardo
Modelo	Standard 165 V-Top
Distância entre as pontas	1000 mm
Altura das pontas	175 mm
Ø na bancada	350 mm
Ø em o entalhe	450 mm*
Ø no carro transversal	190 mm
Largura da bancada	180 mm
Furo do eixo-árvore	Ø 40 mm
Conexão do eixo-árvore	DIN 55029, D1-4
Velocidade	70–400 / 350–2000 rpm (contínuo, inversor)
Avanços Long./Transv.	0,053–1,29 / 0,013–0,31 mm/rev (40/40)
Roscas métricas	0,4–7 mm (32)
Roscas em polegadas	4–60 TPI (36)
Curso da haste do cabeçote móvel	110 mm
Conicidade do cabeçote móvel	MT3
Motor	1,5 kW (S1) / 2,2 kW (S6) – 400 V
Dimensões	1730 × 700 × 1340 mm
Peso	530 kg
* Mesa removível	220 mm

Conteúdo da embalagem:
DRO de 3 eixos ES-12 V com display LCD e indicador digital de velocidade

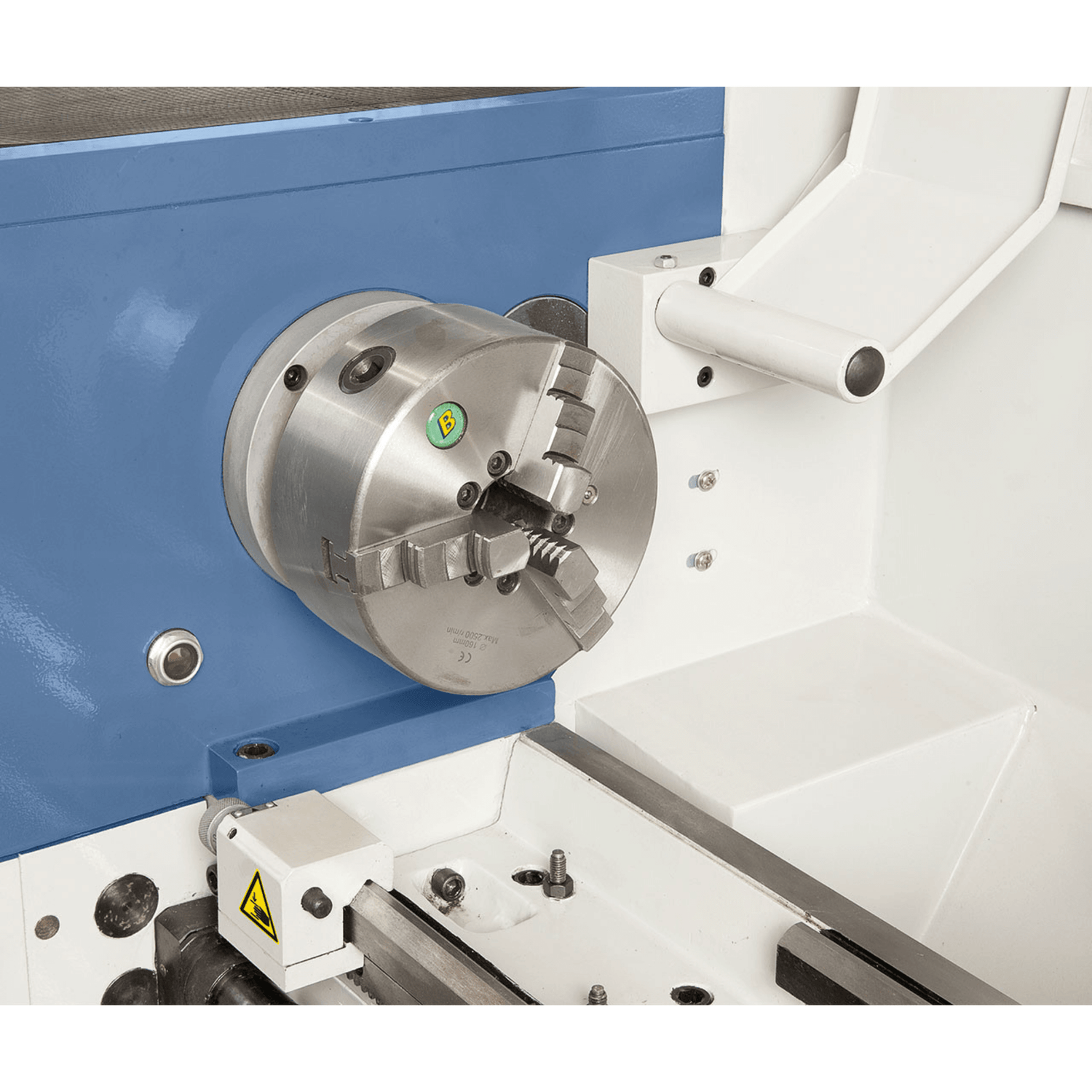

Placa autocentrante BC3 Ø 160 mm (D4)
Placa independente Ø 200 mm (D4) (DIN 55029)

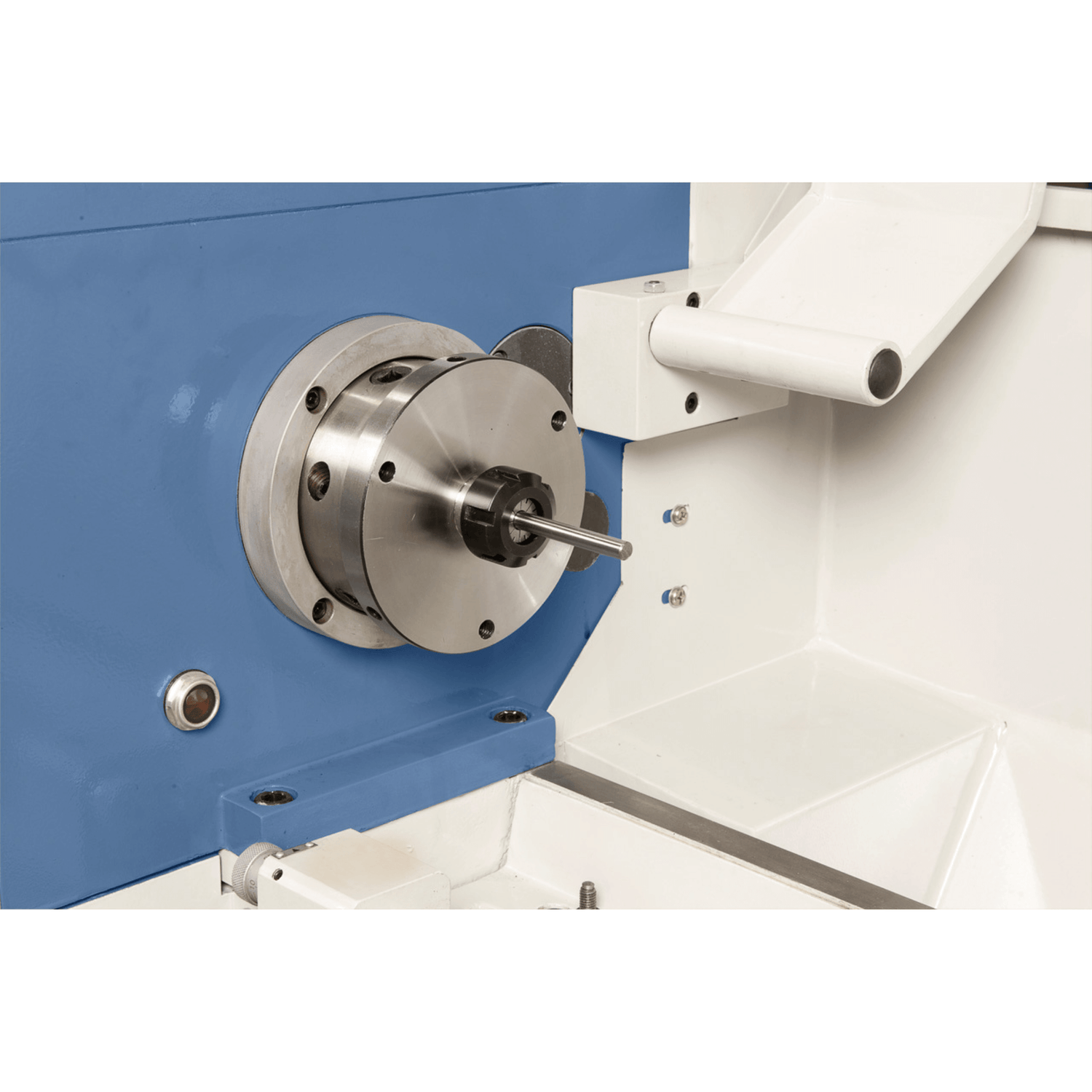

Ø Placa frontal de 250 mm

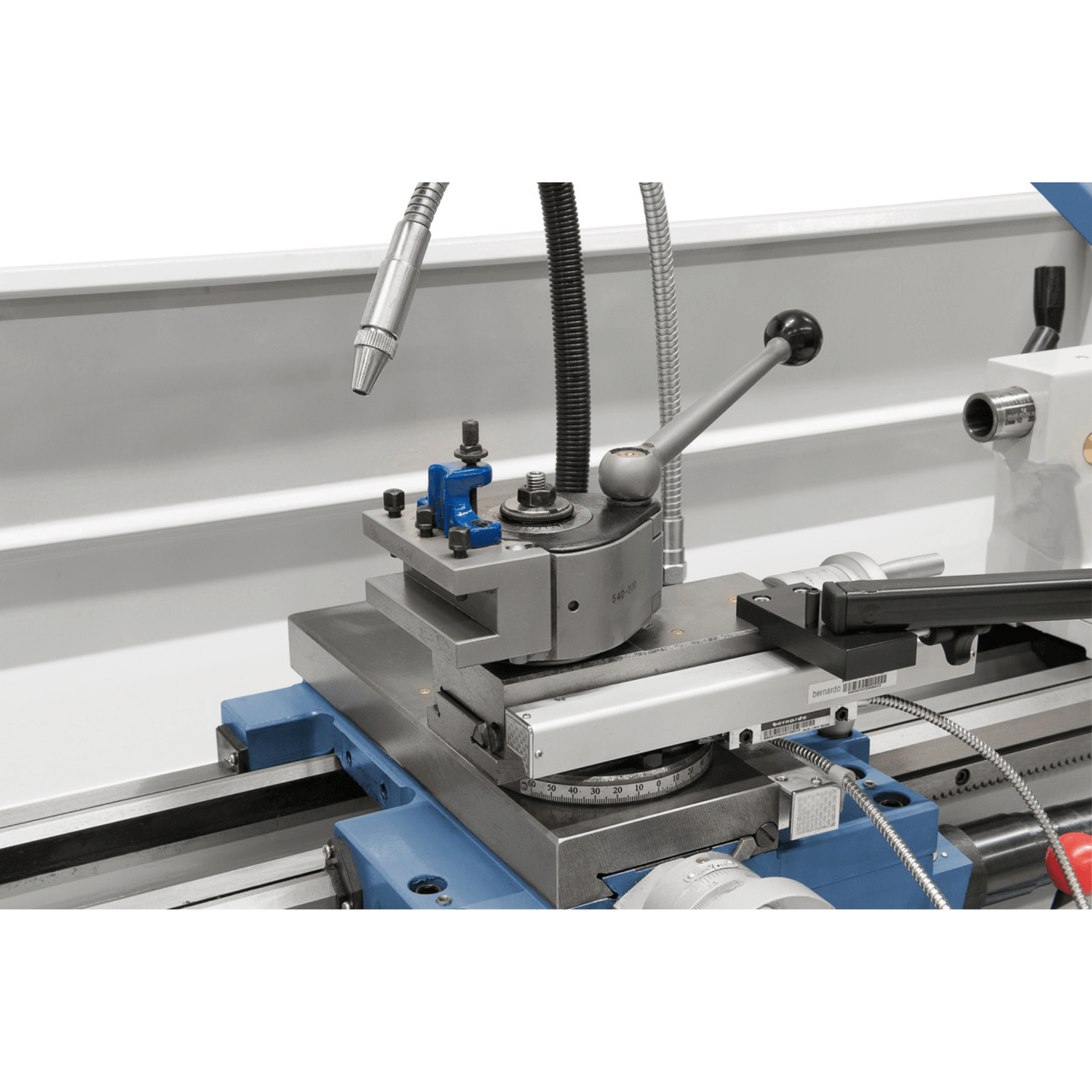

Torre de troca rápida Multifix com 4 insertos/porta-ferramentas

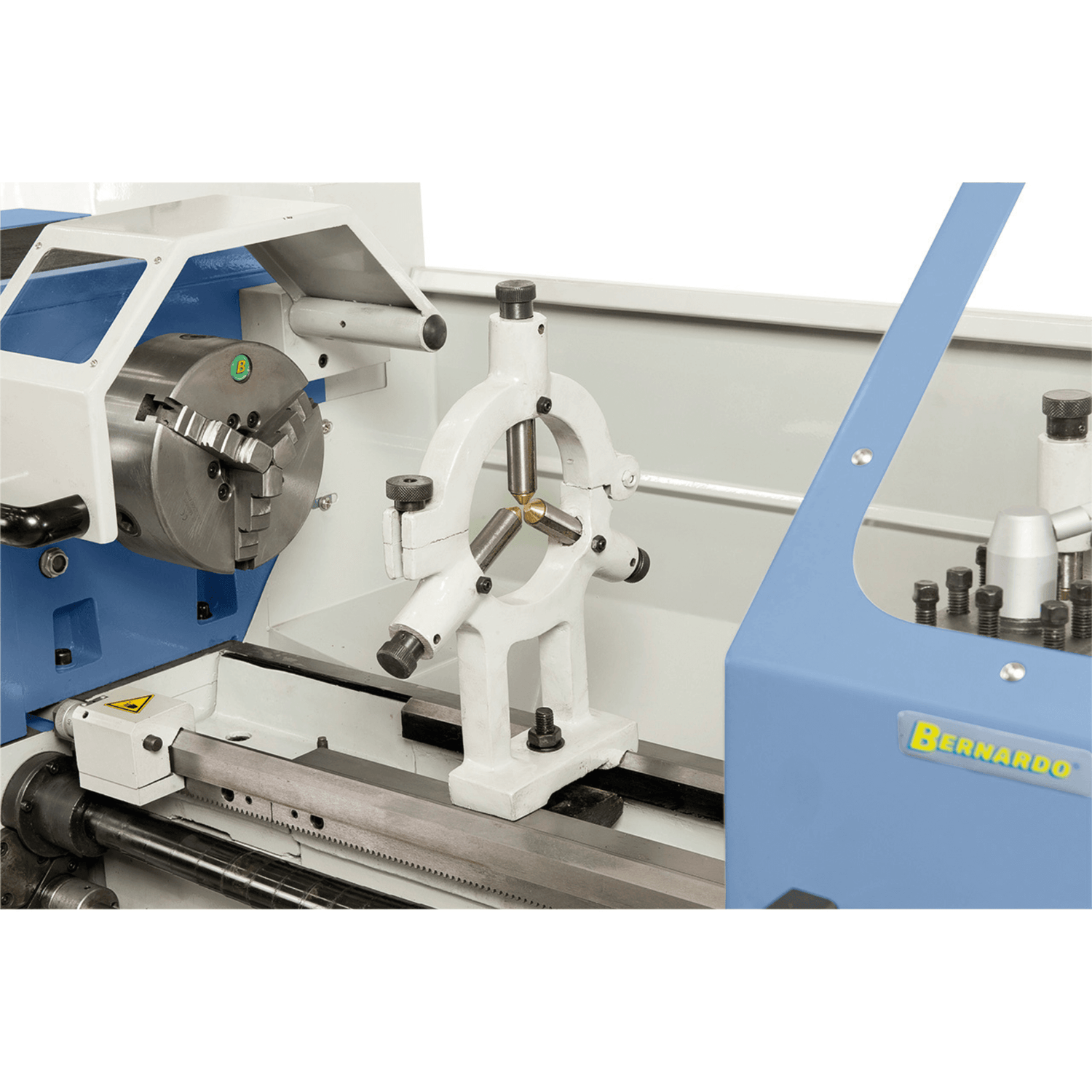

Suporte fixo e móvel (passagem de Ø 60 mm)
Dispositivo de refrigeraçãoEmbreagem de segurança e batente longitudinal micrométrico
Inversor de frequência para variador contínuo

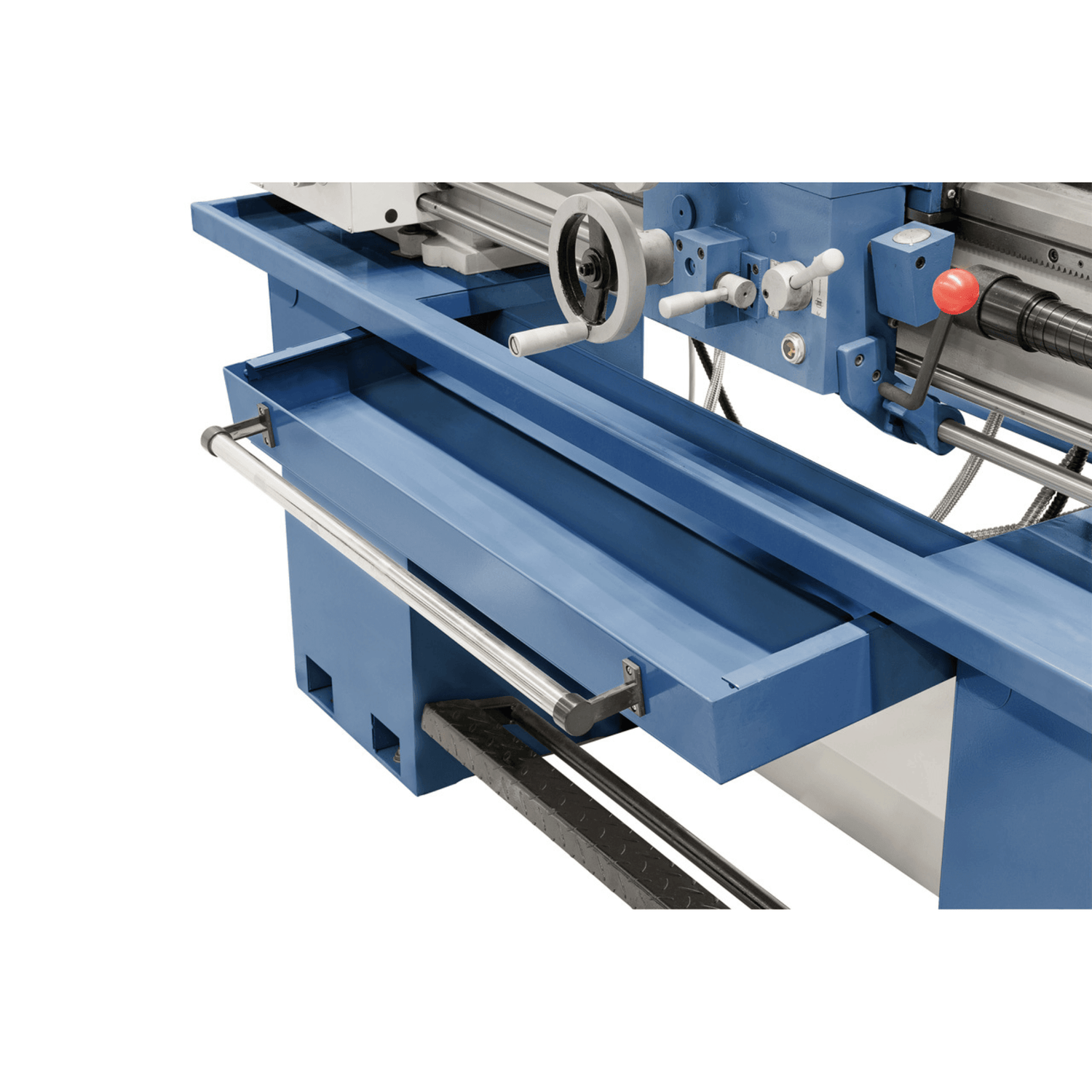

Pedal de freio CE, protetor contra respingos e bandeja de cavacos removível

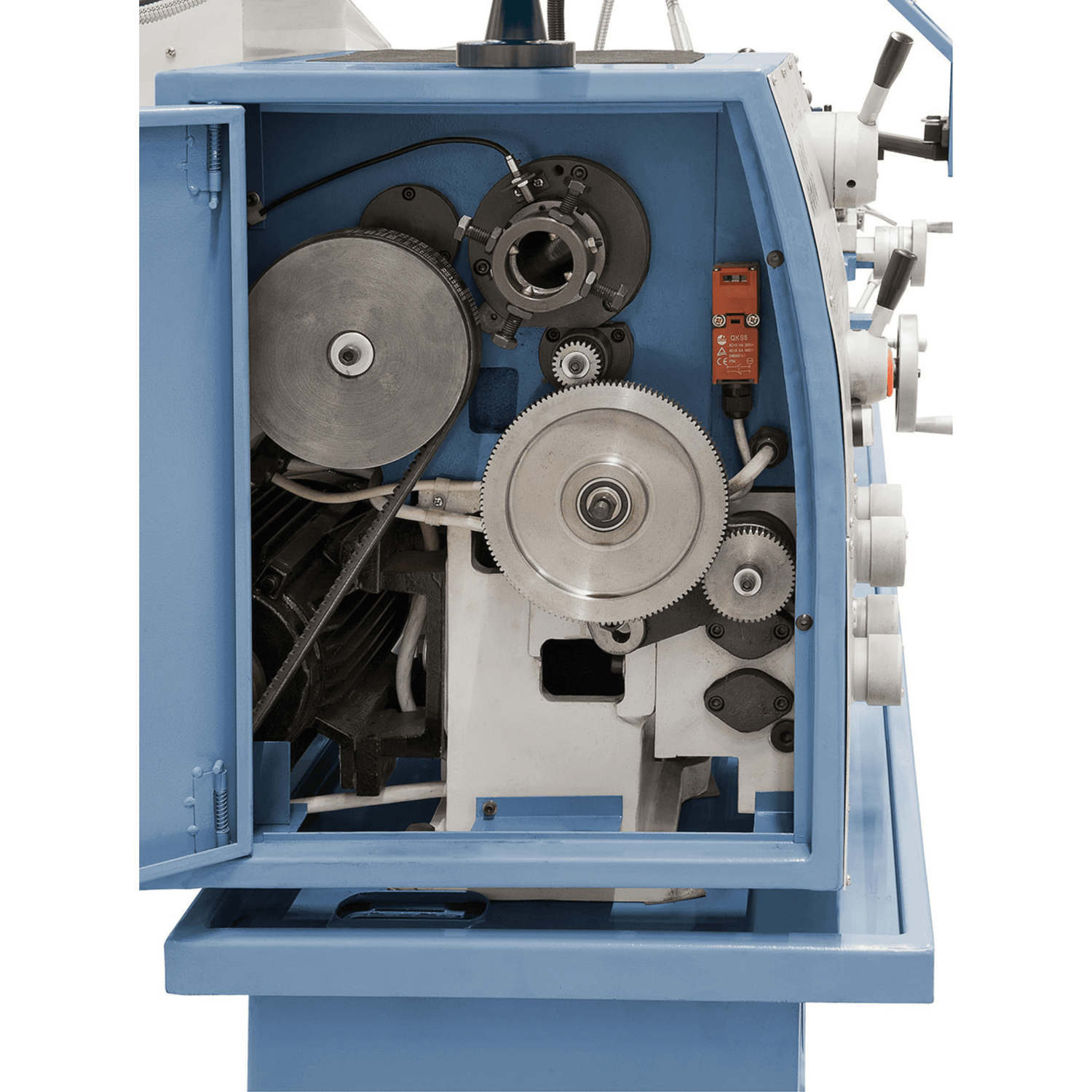

Indicador de rosca, bússola Morse, engrenagens de troca, 2 contrapontos

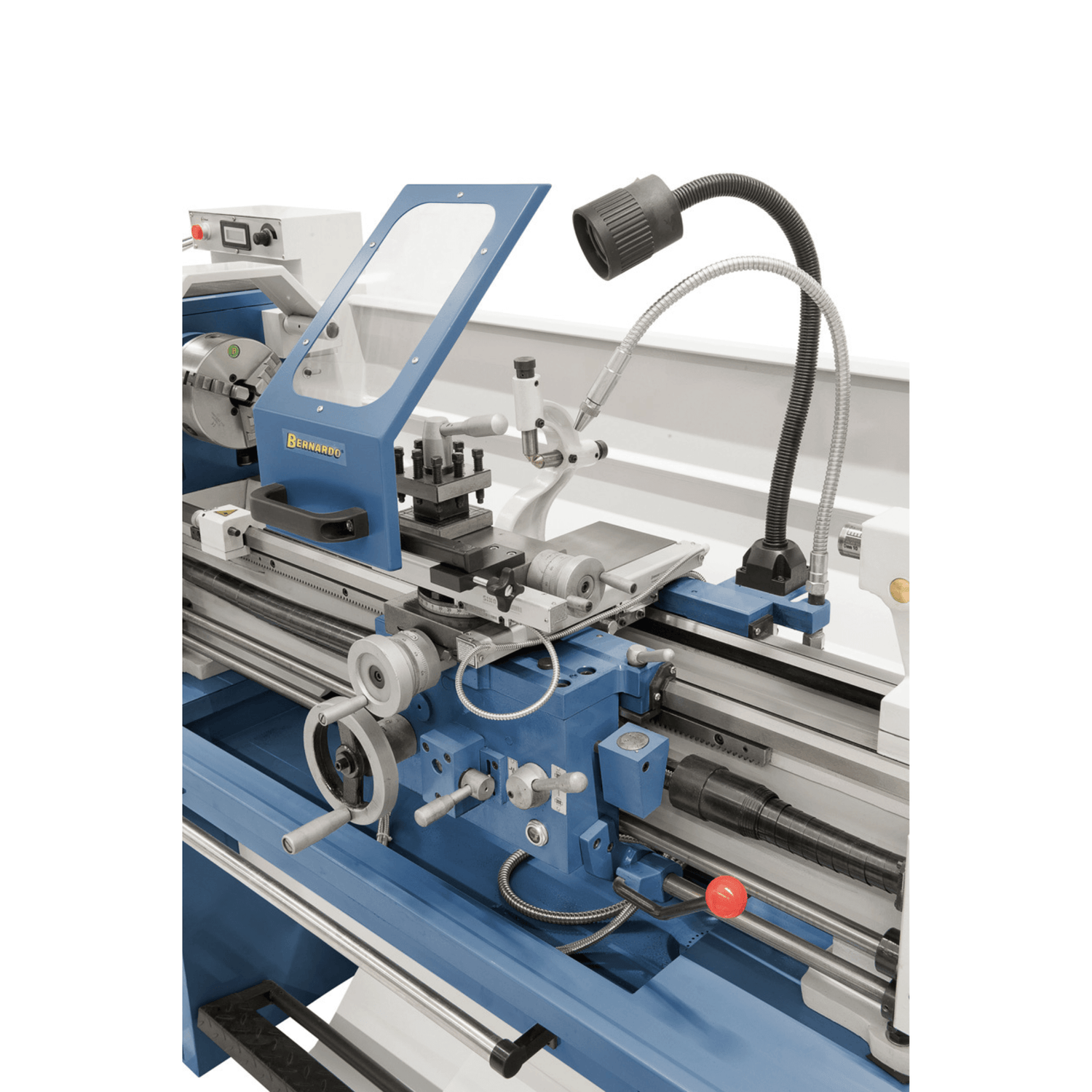

Luminária de LED, proteção da torre de ferramentas
Suporte e conjunto completo de ferramentas

Logística

Entrega pela Bernardo: 5 a 9 dias úteis (7 dias no Sul). Peças de reposição genuínas disponíveis com entrega em 3 a 5 dias úteis. Suporte ao cliente em italiano disponível.

Perguntas Frequentes

Qual ​​a diferença entre as séries Standard e Profi dos tornos Bernardo?

A série Standard (como o Standard 165) possui uma estrutura monobloco com barramento prismático: mais rígido e silencioso para usinagem contínua de precisão, com conexão de fuso padrão internacional D1-4 ou D1-6. A série Profi possui um barramento ranhurado para facilitar o acesso à área de corte e peso mais leve — ideal para oficinas com espaço limitado. Standard 150: diâmetro do barramento de 350 mm, espaçamento entre centros de 1000 mm — dimensões intermediárias entre hobby e indústria leve.

O que o variador eletrônico V adiciona em comparação com as versões sem ele?

O variador eletrônico cobre toda a faixa de velocidade sem etapas — transições suaves do desbaste ao acabamento sem parar a máquina. Torque constante mesmo em baixas velocidades para aços duros e grandes seções transversais. A versão sem variador utiliza uma caixa de engrenagens escalonada: menos flexível, mas mais fácil de manter.

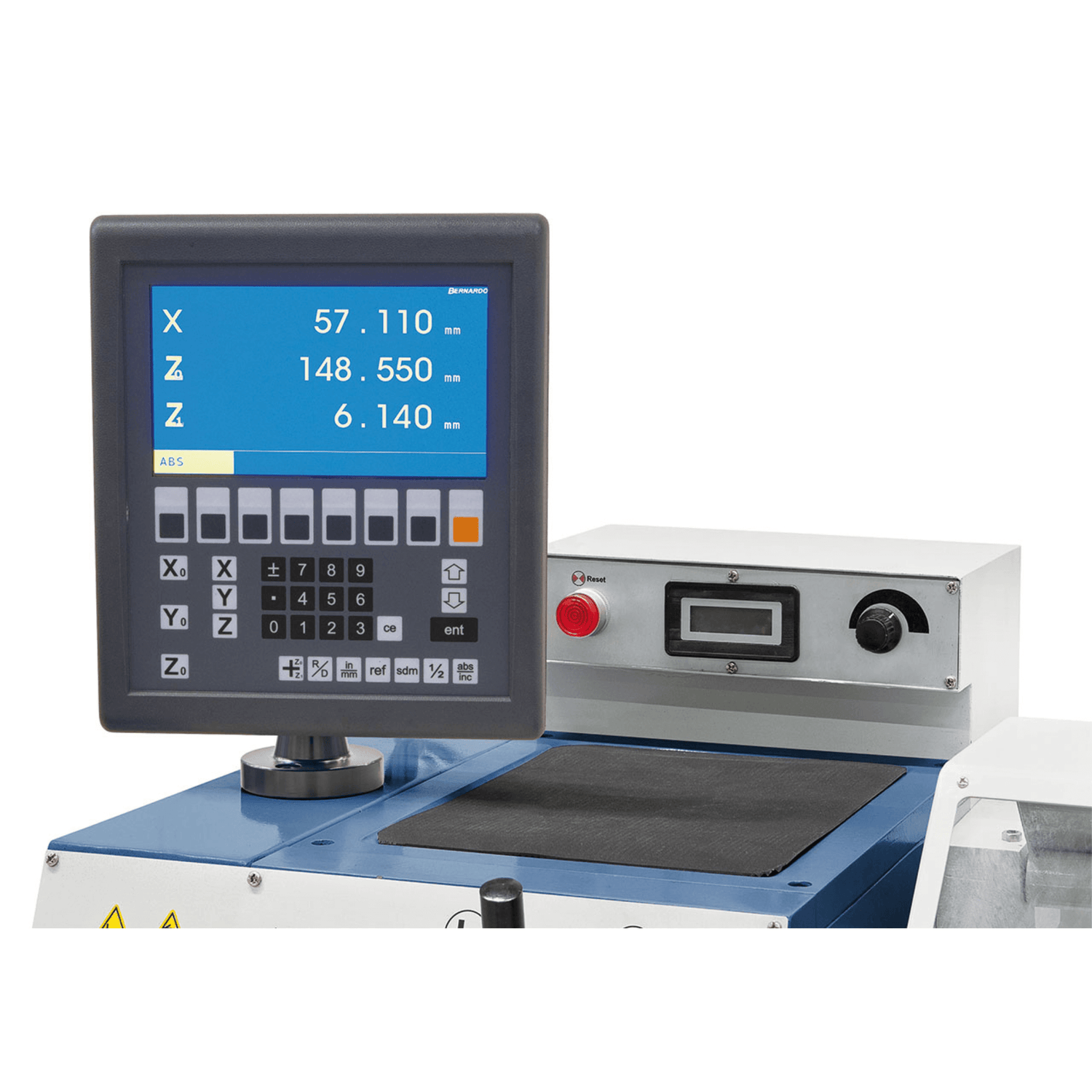

O DRO de 3 eixos ES-12 V — o que ele mede e como é usado?

O DRO de 3 eixos mede simultaneamente os eixos X (transversal), Z (longitudinal) e W (sobre o carro). Resolução de 0,001 mm — elimina a leitura do nônio e reduz erros dimensionais em configurações repetidas. A função "diâmetro" exibe o diâmetro torneado calculado automaticamente a partir da posição X, sem a necessidade de medição. Configuração instantânea sem programação.

Peças de reposição e acessórios disponíveis?

Acessórios padrão disponíveis: placa de 4 garras, luneta fixa e apoio fixo, placa de fixação, pinça. Peças de reposição genuínas disponíveis com entrega em 3 a 5 dias úteis. O suporte ao cliente em italiano está disponível.

Quanto espaço a Standard 165 requer na oficina?

Considere pelo menos a distância entre centros (1000 mm) livre na frente e atrás da máquina para manuseio da peça, mais 80 cm de cada lado para trabalho seguro. Para máquinas com mais de 300 kg, entre em contato com a Krollit para obter equipamentos de descarregamento.
