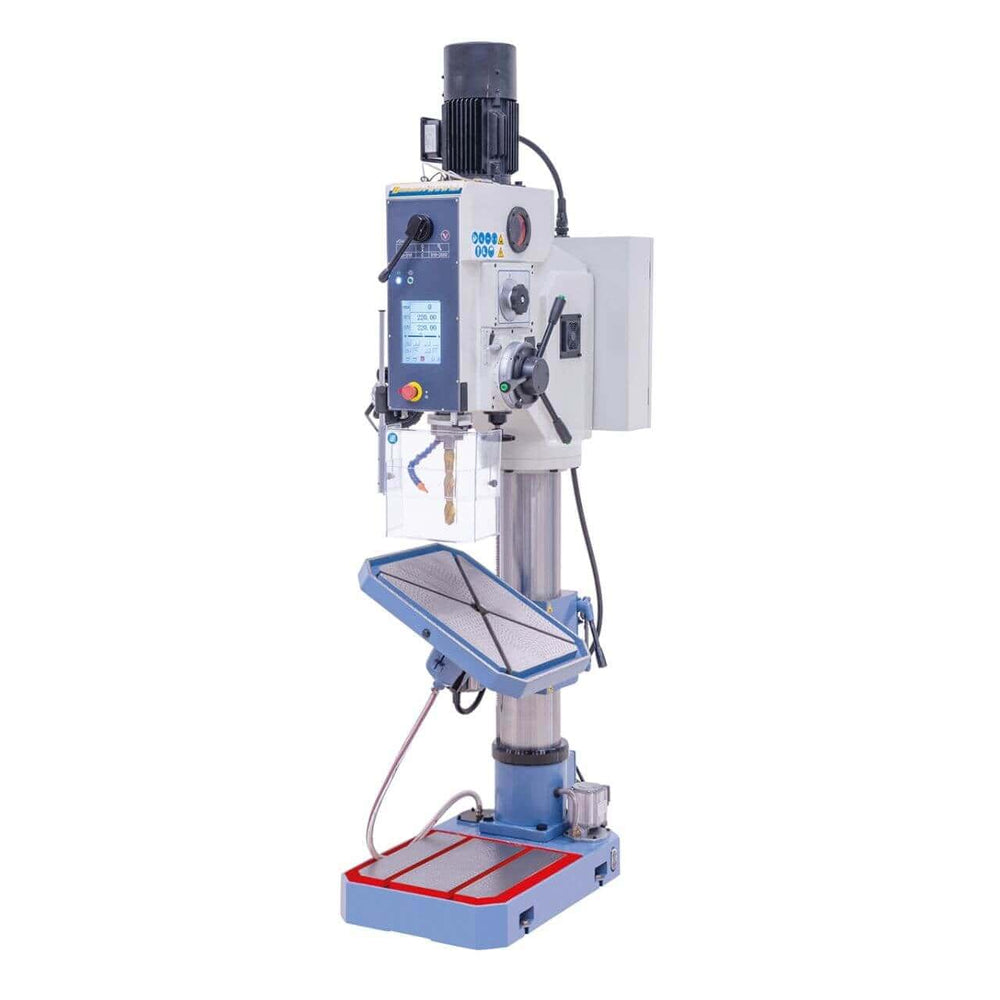

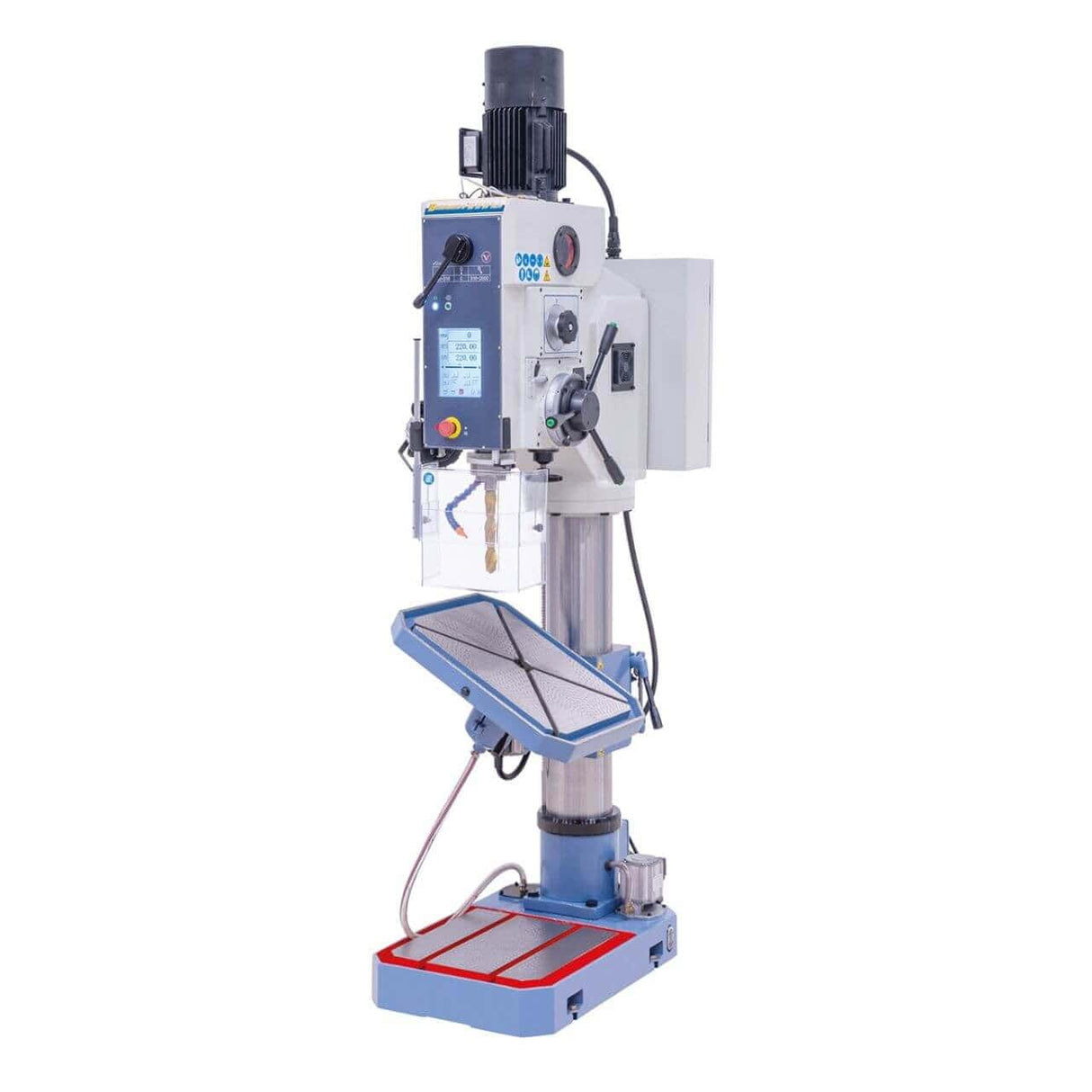

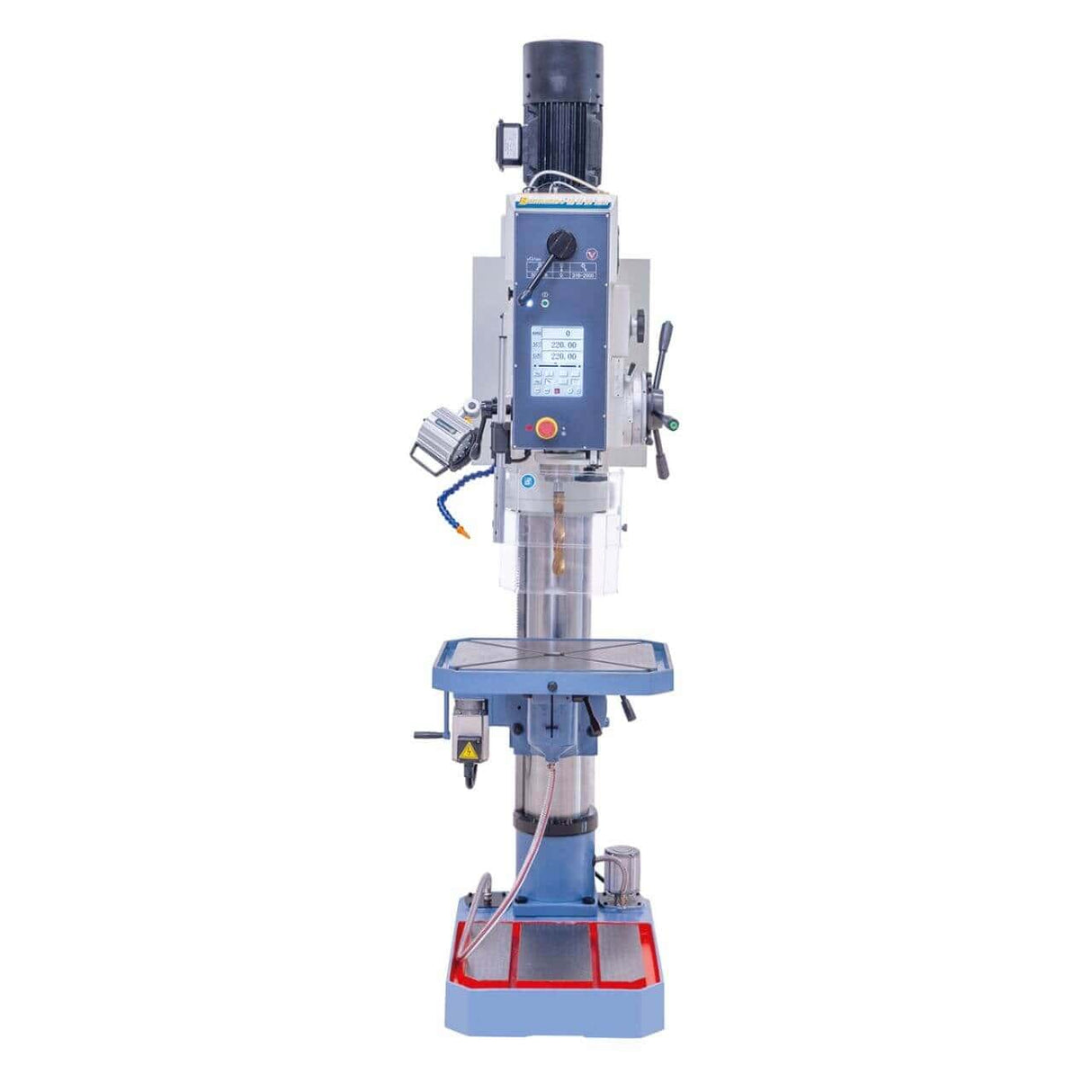

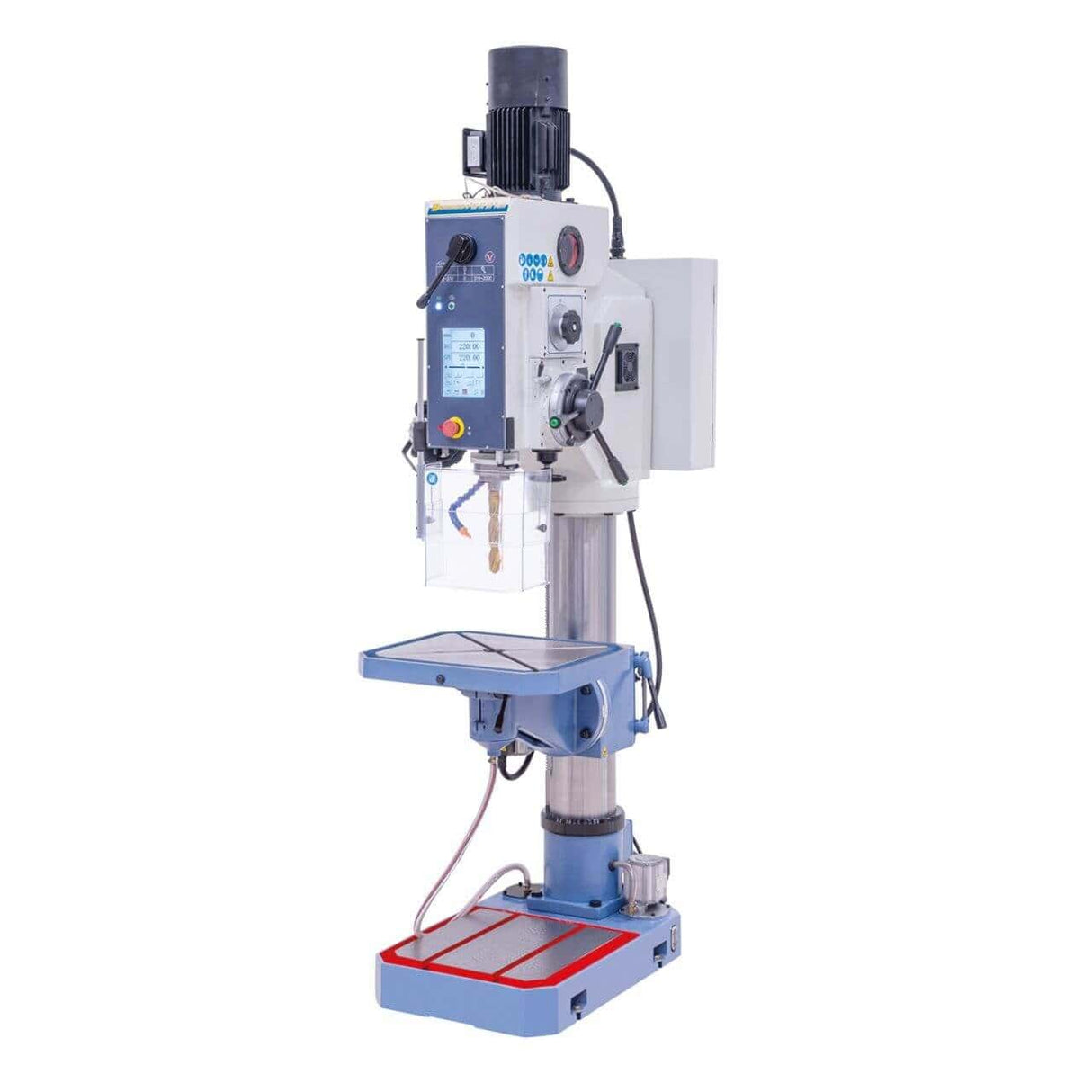

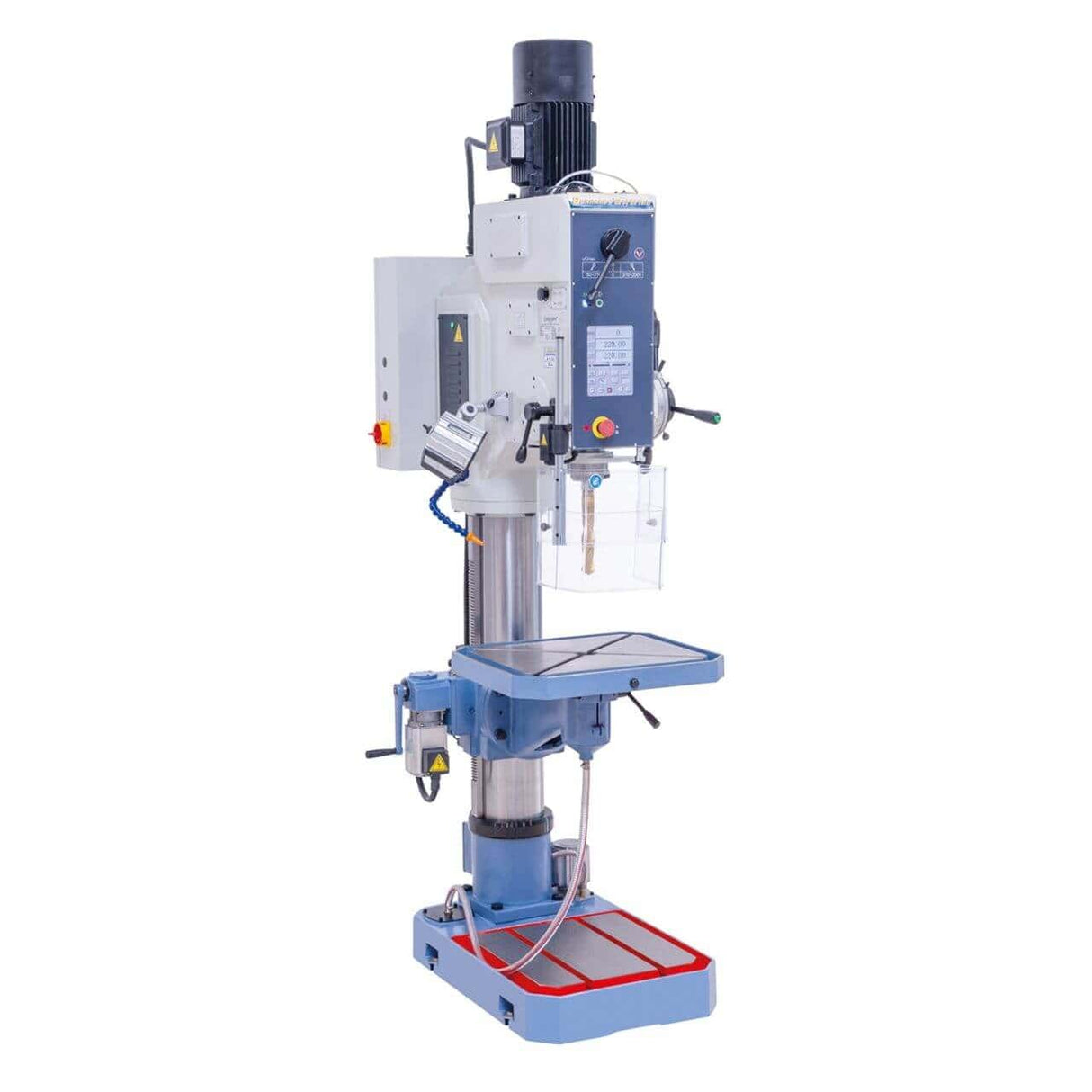

Bernardo Trapano a colonna GB 55 NC Vario – Controllo touchscreen e avanzamenti automatici

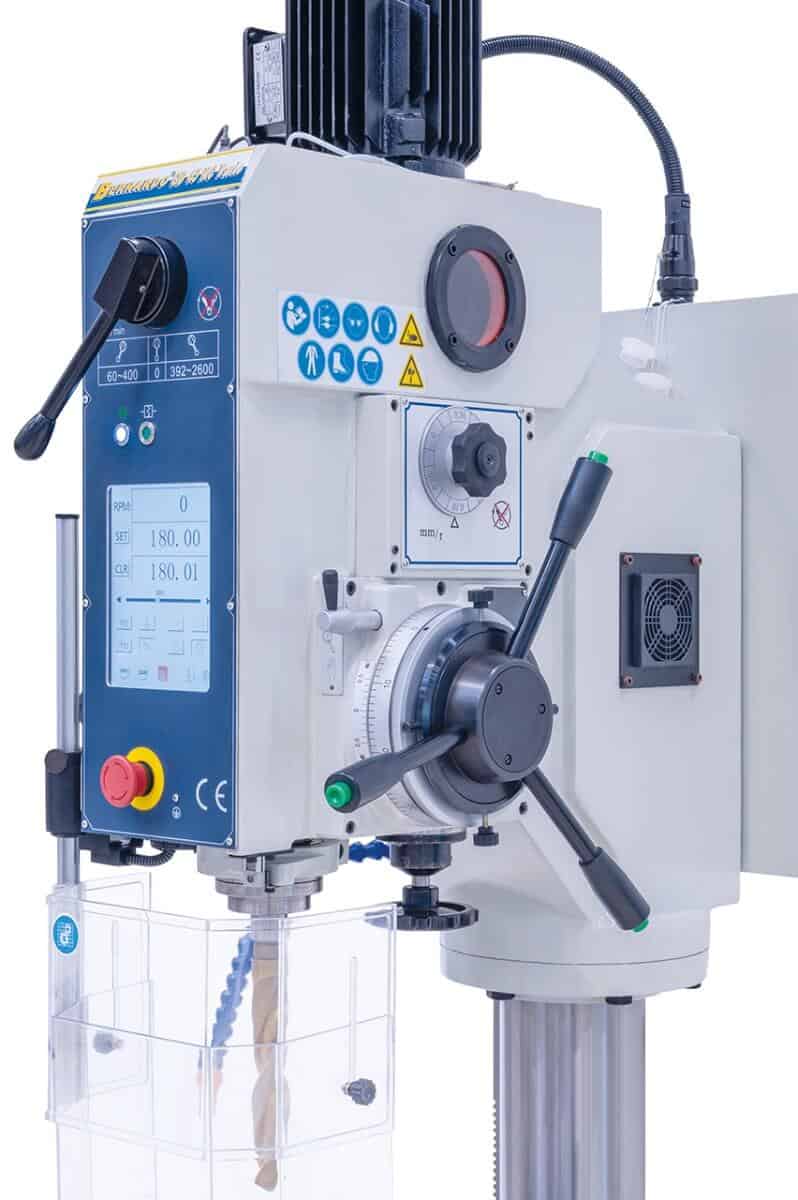

Il trapano a colonna Bernardo GB 55 NC Vario è una macchina professionale potente e precisa, progettata per applicazioni di foratura, alesatura e filettatura fino a M42. Tutte le impostazioni vengono effettuate tramite il grande display touchscreen, che rende la gestione delle funzioni semplice e intuitiva.
La macchina dispone di 6 avanzamenti automatici controllati da frizione elettromagnetica, motorizzazione per la regolazione in altezza della tavola e cambio a due stadi per una gamma di velocità da 50 a 2200 giri/min. Il tavolo in ghisa massiccia, trattato superficialmente, è inclinabile da -45° a +45° e permette il fissaggio di pezzi di grandi dimensioni grazie alle cave a T.
Il GB 55 NC Vario è dotato di serie di dispositivo di filettatura, sgancio automatico dell’utensile, pompa di refrigerazione e luce LED integrata. Concentricità garantita ≤0,02 mm, robusta colonna in acciaio lucidato e ingranaggi in bagno d’olio completano una macchina di altissima qualità per officine e industrie.
Specifiche principali
Controllo touchscreen per tutte le impostazioni operative
Regolazione motorizzata in altezza della tavola
6 avanzamenti automatici tramite frizione elettromagnetica
Gamma di velocità variabile (50–2200 rpm) con due stadi meccanici
Concentricità garantita ≤0,02 mm, misurata al mandrino
Tavola in ghisa inclinabile da -45° a +45° con cave a T da 14 mm
Dispositivo di filettatura incluso per operazioni fino a M42
Dispositivo di sgancio automatico utensile incluso di serie
Pompa refrigerante e luce LED per lavorazioni sicure e precise
Colonna in acciaio lucidato Ø 180 mm, struttura pesante per stabilità
Ingranaggi rettificati in bagno d’olio per funzionamento fluido e duraturo
Tabella tecnica:
| Specifica |
Valore |
| Capacità foratura acciaio |
50 mm |
| Capacità foratura ghisa |
60 mm |
| Capacità filettatura max. |
M42 |
| Mandrino |
1 – 13 mm / B16 |
| Attacco mandrino |
MT 4 |
| Velocità mandrino / 2 stadi |
50 – 316 / 316 – 2200 rpm |
| Avanzamenti automatici |
0,08 / 0,12 / 0,17 / 0,24 / 0,35 / 0,50 mm/giro |
| Distanza mandrino–colonna |
360 mm |
| Distanza mandrino–tavola max. |
580 mm |
| Distanza mandrino–base |
1185 mm |
| Corsa mandrino |
225 mm |
| Diametro colonna |
180 mm |
| Dimensioni tavola / cave a T |
570 x 480 mm / 14 mm |

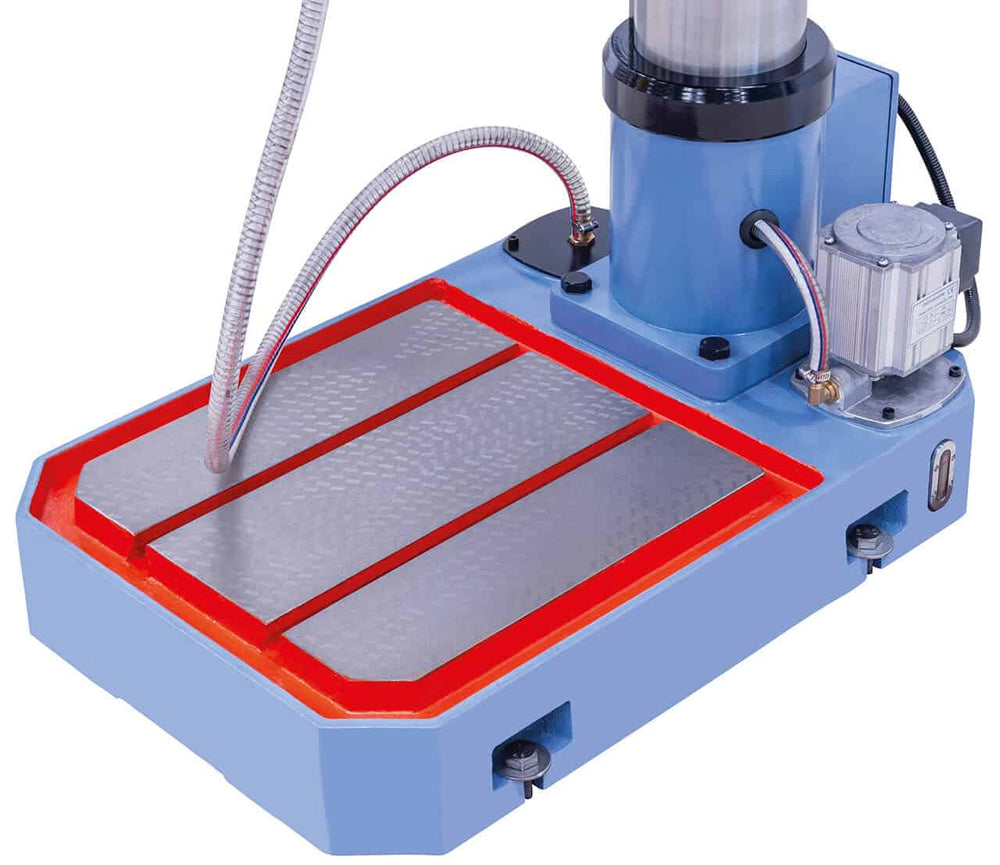

| Piano base utilizzabile |
435 x 445 mm |
| Potenza motore |
3,0 kW |
| Dimensioni macchina (L x P x H) |
750 x 1020 x 2340 mm |
| Peso |
ca. 630 kg |
Contenuto della confezione:
Mandrino 1–13 mm / B16
Alberino mandrino MT 4 / B16
Bussole coniche Morse MT 4/3, MT 4/2, MT 3/1
Sollevamento motorizzato tavola

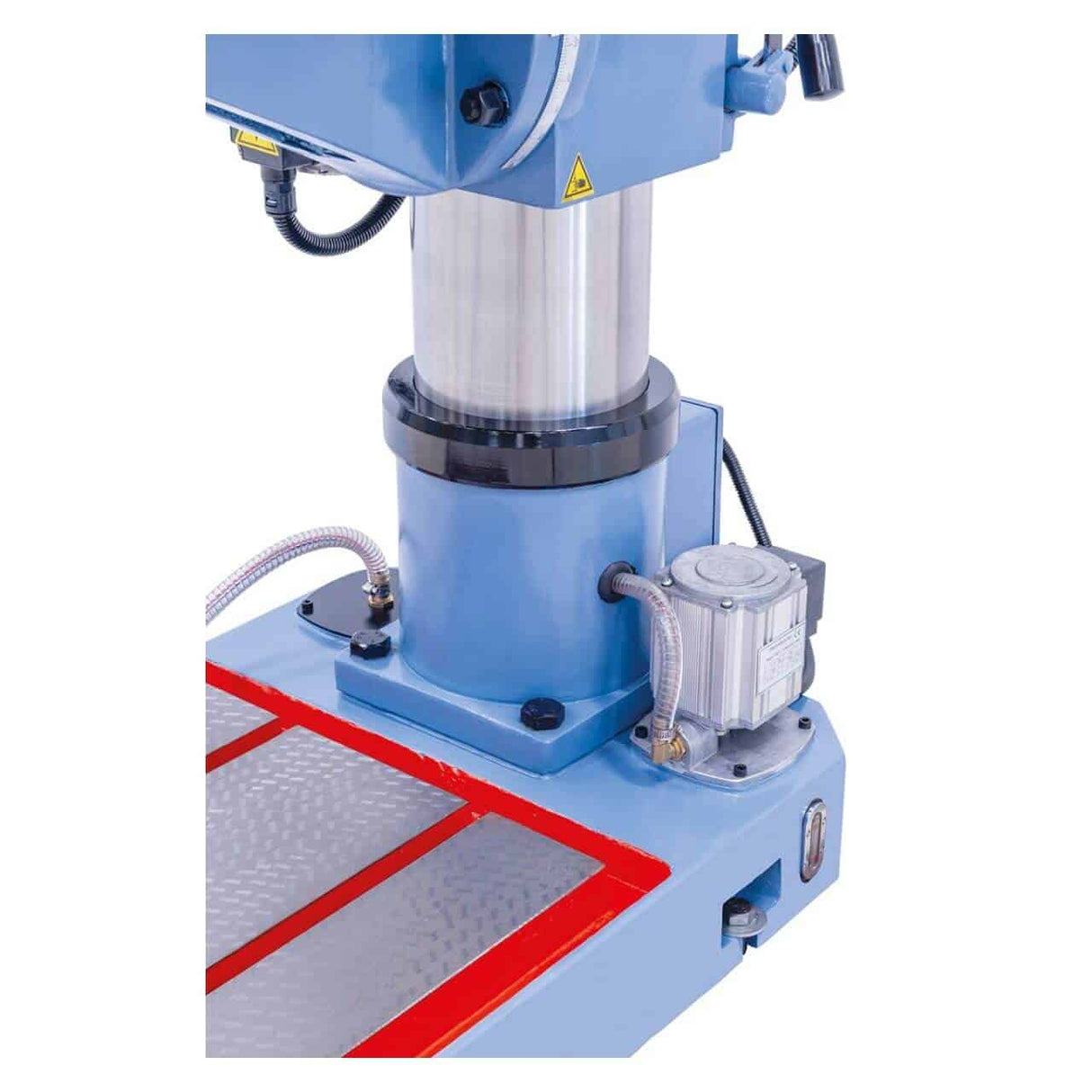

Dispositivo refrigerante
Touchscreen integrato
Avanzamento elettromagnetico del mandrino
Dispositivo sgancio automatico utensile
Dispositivo di filettatura
Lampada LED da lavoro
Riempimento iniziale con Shell Tellus 46
Visualizzatore digitale velocità
Visualizzatore digitale profondità di foratura
Protezione regolabile in altezza
Perché acquistare Trapano a colonna GB 55 NC Vario su Krollit
Acquistare Trapano a colonna GB 55 NC Vario su Krollit significa scegliere non solo una macchina professionale per la lavorazione del metallo, ma anche un supporto concreto prima e dopo l’acquisto.
Krollit affianca professionisti, artigiani e laboratori nella scelta della macchina più adatta, offrendo assistenza, supporto tecnico e gestione ricambi.
Logistica
Spedizione Bernardo: 5–9 giorni lavorativi (7 giorni al Sud). Ricambi originali disponibili con spedizione 3–5 giorni lavorativi. Assistenza clienti in italiano disponibile.
Domande frequenti
Cos'è il sistema NC touchscreen e come cambia il lavoro rispetto a un trapano standard?

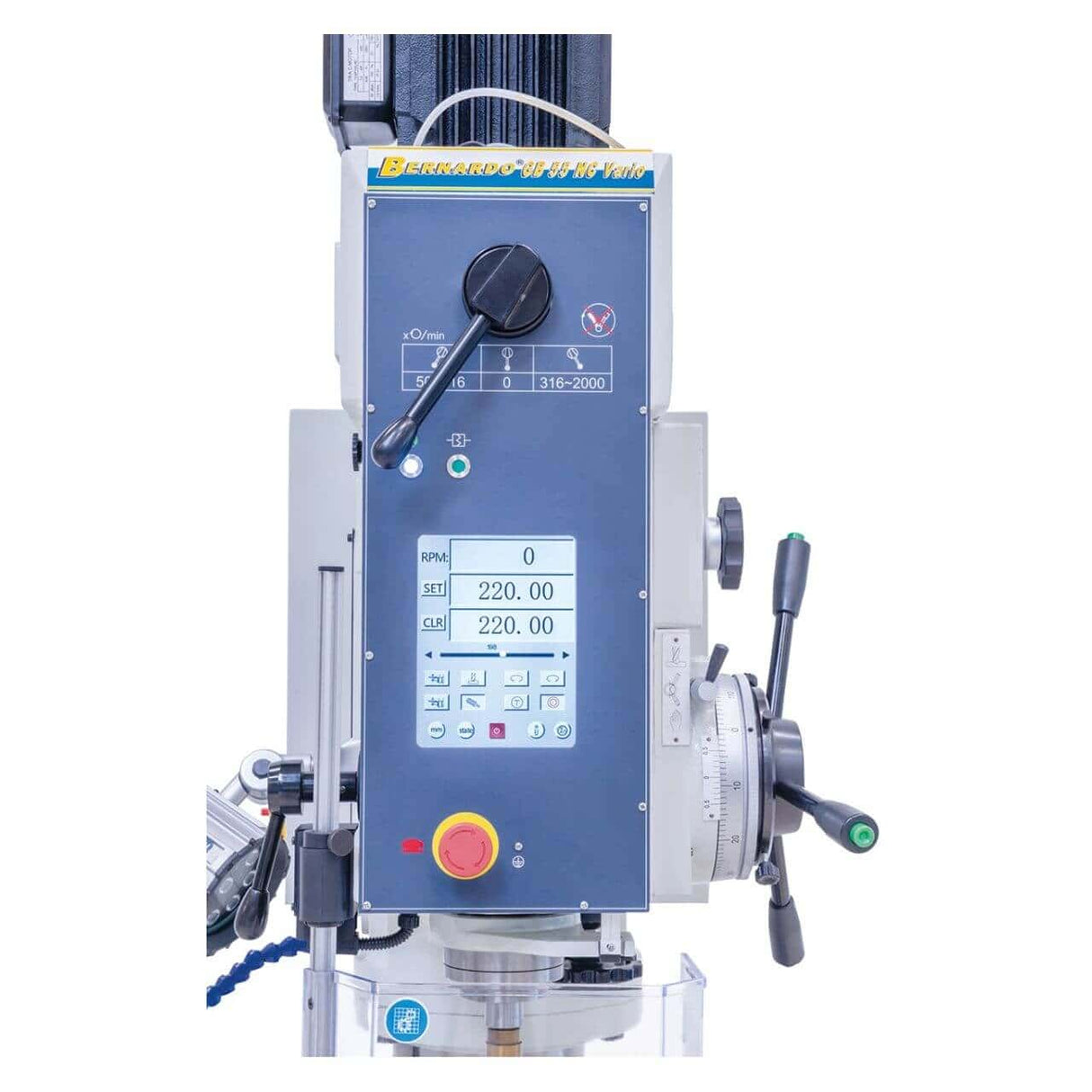

Il sistema NC del GB 55 NC Vario calcola automaticamente la velocità ottimale inserendo diametro utensile e materiale — elimina la ricerca manuale nella tabella dei giri. Il touchscreen imposta velocità, profondità e avanzamento in secondi invece dei minuti necessari per il cambio cinghia o la regolazione manuale. Il blocco elettromagnetico degli assi mantiene la posizione programmata tra un foro e l'altro. Per produzioni in serie su pezzi identici la ripetibilità è un vantaggio concreto rispetto ai trapani a regolazione manuale.
Fino a che diametro si fora su acciaio e fino a che misura si filetta con il GB 55 NC Vario?
Foratura nominale: Ø 55 mm su acciaio S235. Filettatura: fino a M42. La capacità su acciaio inox AISI 304 si riduce del 30–40%. Per forature di grande diametro (oltre Ø 35 mm) usare la velocità minima disponibile con avanzamento automatico e refrigerante abbondante.
L'innesto elettromagnetico degli avanzamenti automatici — cosa permette concretamente?
Con l'innesto elettromagnetico si attiva e disattiva l'avanzamento automatico tramite il touchscreen senza toccare meccanismi fisici. Su una serie di fori identici: si imposta la profondità una volta, si aziona l'innesto sul primo foro e la macchina raggiunge la profondità e risale automaticamente. Ciclo per foro tipico: 3–5 secondi contro i 15–20 secondi dell'avanzamento manuale. Su 100 fori uguali risparmio di 15–25 minuti.

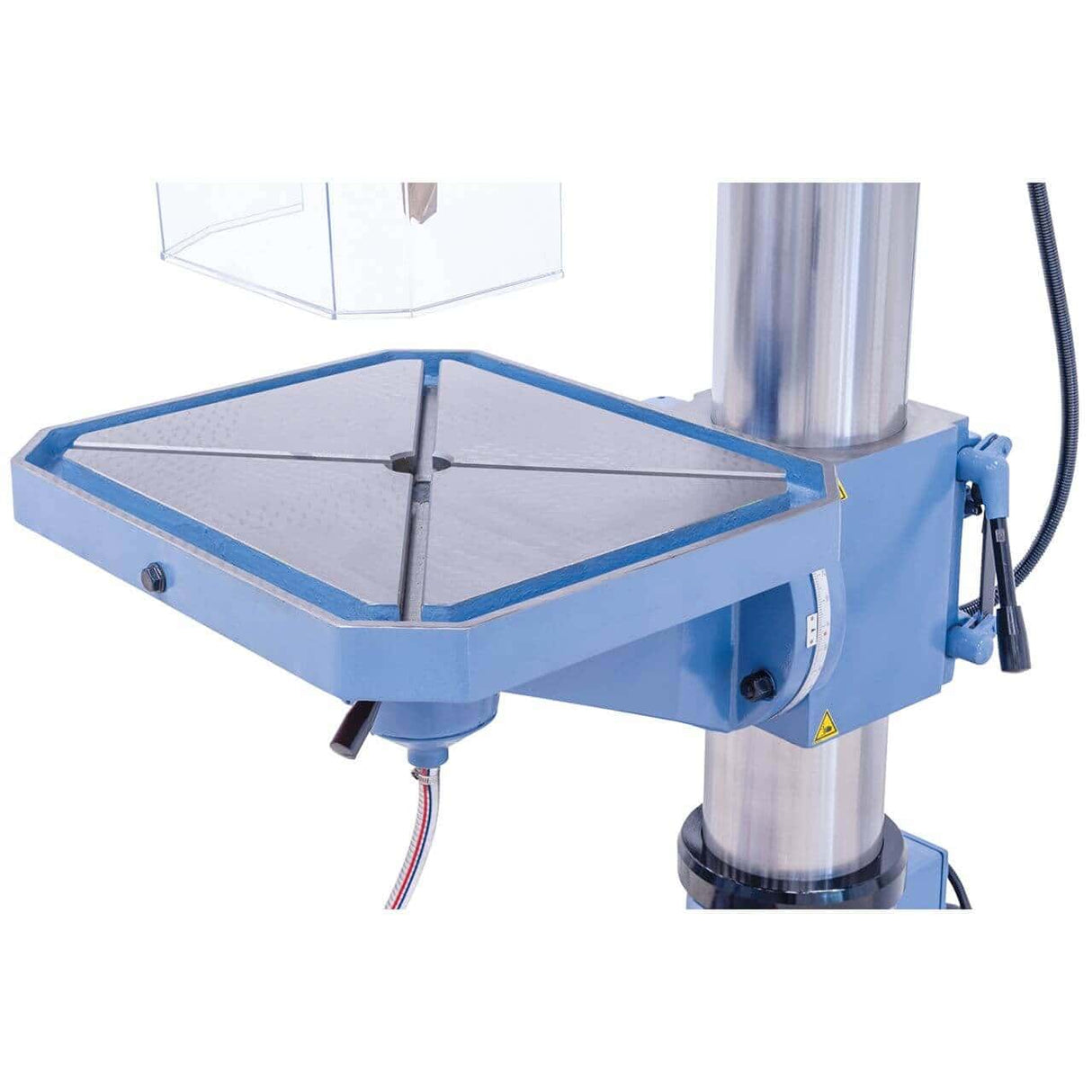

La tavola di foratura è inclinabile?
Sì — la tavola del GB 55 NC Vario è in ghisa raschiata a mano e inclinabile da -45° a +45°, con elevazione motorizzata tramite pulsante. L'elevazione motorizzata elimina la necessità di svitare e manovellare manualmente la colonna dentata — su macchine pesanti come questa (oltre 500 kg) è un vantaggio concreto in termini di tempo e fatica.
Ricambi disponibili?
Ricambi originali disponibili con spedizione 3–5 giorni lavorativi. Assistenza clienti in italiano disponibile.
