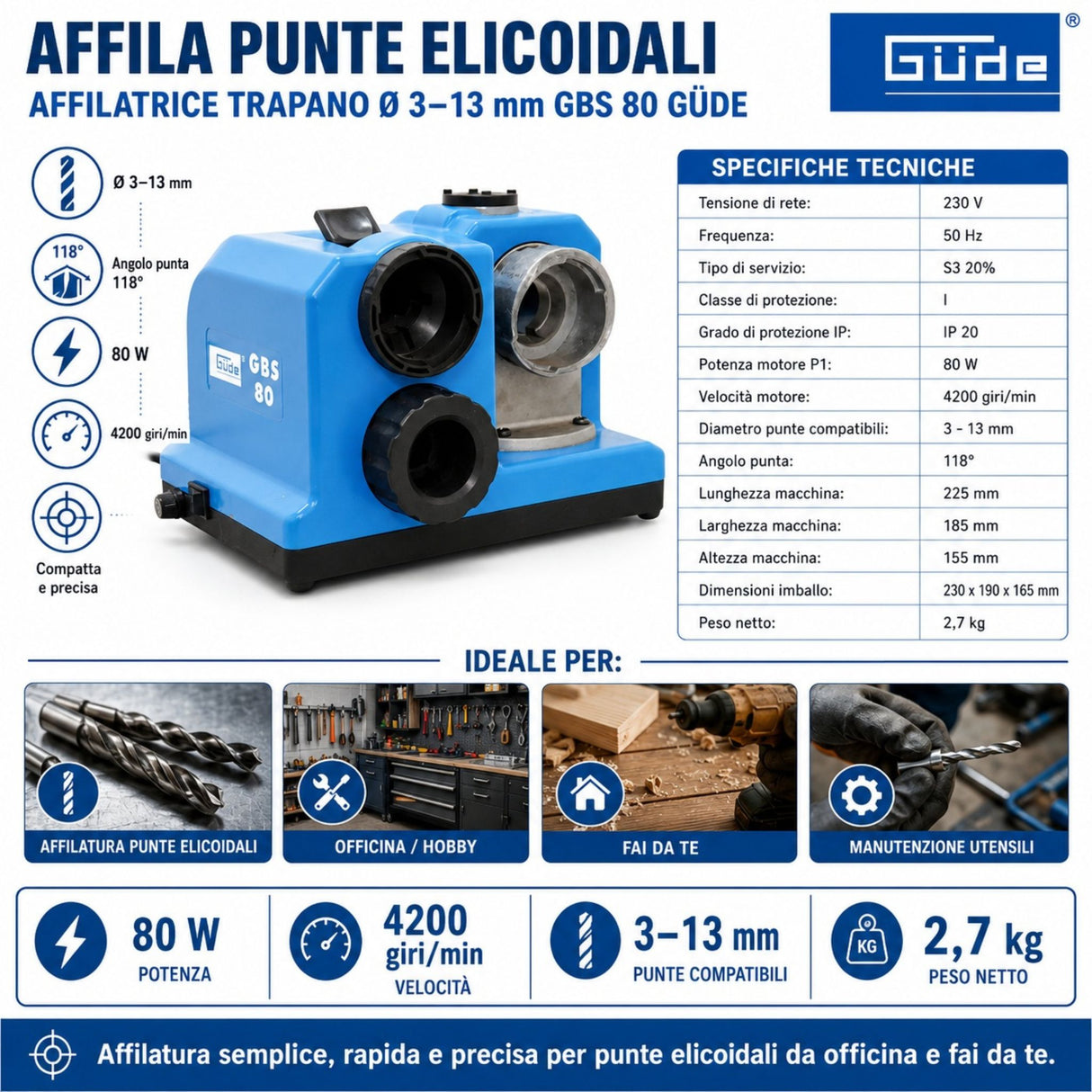

Afiador de Brocas Güde GBS 80 – 3-13 mm, Ângulo de 118°, 80 W
O afiador de brocas GBS 80 é um equipamento especializado para oficinas de precisão que exigem brocas sempre afiadas. Ele mantém brocas de 3 a 13 mm em um ângulo de 118° — o padrão internacional para materiais ferromagnéticos (aço, ferro, ligas). O eixo automático com dispositivo de alinhamento garante uma afiação precisa e repetível, sem erros de posicionamento.
Ao contrário da afiação manual em uma rebolo (arriscada, imprecisa e dependente da habilidade do operador), o GBS 80 automatiza o processo: coloque a broca no mandril, pressione o botão de alinhamento e a máquina afia o ângulo corretamente. Tempo médio por broca: 30-45 segundos. Resultado: brocas perfeitamente cortadas sempre, reduzindo o tempo de perfuração e o esforço na broca.
Características Distintivas:
-
Diâmetro da Broca de 3 a 13 mm – Cobertura completa da gama padrão de oficinas (brocas pequenas para trabalhos de precisão, brocas grandes para furos rápidos em metais macios)
-
Ângulo de 118° – Padrão internacional para aço, ferro e ligas. Não adequado para materiais especiais (titânio e compósitos requerem ângulos diferentes)
-
Mandril Automático – Posicionamento preciso da broca. O dispositivo de alinhamento garante a geometria correta sempre.
-
Motor de 80 W, 4200 rpm – Velocidade adequada para abrasão eficiente sem superaquecimento. Classe de proteção I, modo de operação S3 20% (intermitente, não para ciclos contínuos)
-
Leve, 2,7 kg – Fácil de posicionar em uma bancada de oficina. Dimensões compactas de 225 × 185 × 155 mm mantêm as estações de trabalho limpas.
-
Estrutura de alumínio, corpo de plástico – Leve e robusto. Resistente a choques e vibrações de ciclos repetidos.
-
Certificações CE + Q9 – Conformidade com as normas de segurança europeias. Padrão de qualidade alemão Güde.
Quem o escolhe na Itália
Oficinas mecânicas de precisão – Carpintarias, tornearias, empresas que realizam furações frequentes (mais de 100 furos por semana). Brocas sempre afiadas = tempos de ciclo reduzidos, qualidade superior dos furos, menos desgaste da broca.
Artesãos especializados em metal – Ferreiros, artesãos que trabalham com aço e ferro. A afiação rápida e precisa permite ciclos de trabalho eficientes e sem interrupções. Encontre uma oficina especializada.
Centros de serviço e manutenção – Empresas de serviços mecânicos que recondicionam ferramentas. O GBS 80 é uma ferramenta básica para a manutenção e recondicionamento de brocas usadas.
Artesãos especializados em metal – Ferreiros, artesãos que trabalham com aço e ferro. A afiação rápida e precisa permite ciclos de trabalho eficientes e sem interrupções. Encontre uma oficina especializada.
Centros de serviço e manutenção – Empresas de serviços mecânicos que recondicionam ferramentas. O GBS 80 é uma ferramenta básica para a manutenção e recondicionamento de brocas usadas.
Suporte pós-venda e compatibilidade
A Krollit fornece peças de reposição originais Güde para a GBS 80 com um prazo médio de entrega de 5 a 7 dias úteis:
- Mandril de substituição (se desgastado pelo uso intensivo)

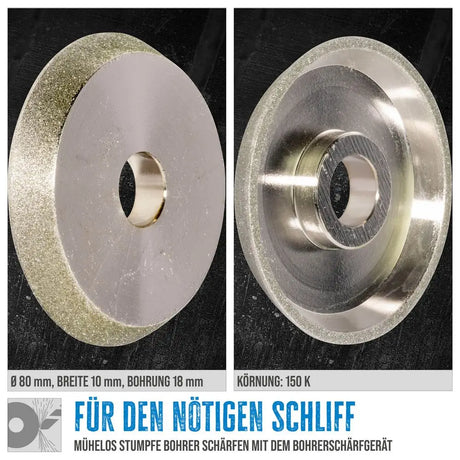

- Rebolo de substituição (se desgastado ou danificado)
- Dispositivo de alinhamento de substituição
- Porta-bits de substituição (conjunto de 2)
- Escovas de carvão de substituição (para o motor)
- Cabos e plugues de substituição
- Manual em italiano e ficha técnica disponíveis em formato PDF
Para quem a GBS é indicada? 80
| Perfil |
Adequado? |
Padrão |
| Oficina de precisão / carpintaria |
Ideal |
A afiação rápida e precisa de brocas de 3 a 13 mm é uma ferramenta padrão para ciclos frequentes de perfuração. Reduz o tempo, aumenta a qualidade e preserva as brocas. |
| Artesão metalúrgico (torno, fresadora) |
Ideal |
Brocas afiadas são essenciais para trabalhos de precisão. O GBS 80 permite uma regeneração rápida no local, sem necessidade de busca externa.
|
| Hobbistas e pequenos artesãos.
| Adequado.
| Se você fura ocasionalmente (menos de 20 furos por semana), investir em uma broca de afiar não é uma prioridade. A afiação manual em uma rebarbadora é uma opção econômica.
|
Não é adequado para: Hobbistas ocasionais (que furam um furo de vez em quando); trabalhos leves de carpintaria onde a qualidade da ponta não é crítica; profissionais com afiação especializada por terceiros. Ângulos de afiação não padronizados são necessários (titânio e compósitos requerem ângulos de 120° e 140° – o GBS 80 é fixo em 118°).
Especificações Técnicas
Capacidade de Afiação
| Diâmetro mínimo da ponta |
3 mm |
| Diâmetro máximo da ponta |
13 mm |
| Ângulo de afiação |
118° (padrão internacional) |
| Materiais da ponta |
Aço rápido (HSS), aço, ferro, ligas ferrosas metais |
Motor e fonte de alimentação
| Potência do motor |
80 W |
| Velocidade do motor |
4200 rpm |
| Tensão |
230 V monofásico |
| Frequência |
50 Hz |
| Classe de proteção |
I |
| Proteção contra entrada (IP) |
IP 20 |
| Modo de Operação |
S3 20% (intermitente) |
| Escovas de Carvão |
Recomenda-se a substituição a cada 200-300 horas de operação |
Ajuste por Cogumelo e Alinhamento
| Tipo de Cogumelo |
Mandril Automático com Trava Mecânica |
| Sistema de Alinhamento |
Dispositivo de Alinhamento Integrado com Botão de Controle |
| Porta-Bits Inclusos |
Conjunto 2 peças (para diferentes tamanhos de ponta) |
| Repetibilidade de posicionamento |
±2° (tolerância típica de afiação industrial) |
Rebolo abrasivo
| Grau do grão |
Não especificado (estimado: P60-P80 para aço rápido) |
| Diâmetro do rebolo |
Não especificado pelo fabricante |
| Largura do rebolo |
Não especificado |
Construção e Design
| Estrutura |
Alumínio (leve e robusto) |
| Corpo da câmera |
Plástico resistente a impactos |
| Dimensões (L × P × A) |
225 × 185 × 155 mm |
| Peso líquido |
2,7 kg |
| Peso bruto (embalado) |
2,97 kg |
| Dimensões da embalagem |
230 × 190 × 165 mm |
Conformidade e Segurança
| Marca CE |
Sim – Diretiva de Máquinas 2006/42/CE |
| Certificação Q9 |
Sim – Padrão de Qualidade Alemão Güde |
| Número do Item Güde |
94066 |
| GTIN |
4015671940667 |
| Local de Fabricação |
Wolpertshausen, Alemanha |
Equipamento padrão
- Afiador de brocas GBS 80 completo
- Mandril automático com fixação mecânica
- Dispositivo de alinhamento integrado
- Rebolo montado
- Conjunto de porta-brocas de 2 peças
- Botão de controle de alinhamento
- Cabo de alimentação 230V
- Manual em alemão
- Ficha de Dados de Segurança
Perguntas frequentes
Qual é o diâmetro máximo da broca que o GBS 80 pode afiar?
13 mm é o diâmetro máximo. A linha afia brocas de 3 a 13 mm, abrangendo todas as brocas padrão de oficina (de precisão a brocas de furo rápido). Brocas com diâmetro >13 mm devem ser afiadas usando um método diferente (esmerilhadeira de bancada, serviços especializados).
Qual é o ângulo de afiação do GBS 80?
118° é o ângulo de afiação fixo. Este é o padrão internacional para materiais ferromagnéticos: aço, ferro e ligas ferrosas. O ângulo não pode ser alterado – o GBS 80 não pode ser configurado para ângulos diferentes. Materiais especiais (titânio 135°, compósitos 120°) requerem afiadores dedicados.
Quanto tempo leva para afiar uma única broca?
Tempo médio 30-45 segundos por broca, incluindo o posicionamento no mandril e a operação do dispositivo de alinhamento. O tempo total depende da experiência do operador e do desgaste da roda. A afiação manual em rebolo leva de 2 a 5 minutos por broca (mais arriscado, menos preciso).
O GBS 80 é adequado para afiar brocas de metal duro em vez de aço rápido?
Não, o GBS 80 foi projetado para aço rápido (HSS) e materiais ferromagnéticos. Brocas de metal duro exigem rebolos diamantados especiais e equipamentos dedicados – elas não são afiadas em rebolos abrasivos padrão. Entre em contato com a Güde ou um centro especializado em brocas de metal duro.
Qual é a velocidade do rebolo e por que ela é importante?
A velocidade do motor 4200 rpm é adequada para uma afiação eficiente em aço rápido sem superaquecimento. Uma velocidade muito baixa resulta em afiação lenta e imprecisa; uma velocidade muito alta aumenta o risco de queimar a broca (perda de dureza). 4200 rpm é o equilíbrio ideal para a categoria de 80 W.
Qual a diferença entre a afiação manual e a automática, como a do GBS 80?
Manual: O operador posiciona manualmente a ponta na rebolo – risco de ângulos incorretos, resultados imprecisos, dependência de habilidade, demorado (2 a 5 minutos por ponta), risco de lesões. Automático (GBS 80): O eixo posiciona a ponta automaticamente, dispositivo de alinhamento de força para geometria correta, tempos curtos (30 a 45 segundos), repetibilidade precisa, segurança operacional superior. O investimento em automação é recuperado em velocidade e qualidade.
O GBS 80 pode ser usado continuamente sem pausas?
Não, o modo de operação é S3 20% (intermitente, ciclo de trabalho de 20%). Isso significa um máximo de 12 minutos de operação contínua por hora. Não foi projetado para ciclos de produção contínuos – destina-se à afiação ocasional na oficina. Para ciclos industriais contínuos, entre em contato com a Güde para modelos profissionais.
Qual a manutenção necessária para a GBS 80?
Mínima: Inspeção mensal do rebolo (pó abrasivo), verificação do aperto do eixo, operação por botão. Substituições periódicas: escovas de carvão a cada 200-300 horas (dependendo da frequência de uso), rebolo a cada 6-12 meses se usado intensivamente. Não é necessária lubrificação especial – o motor é selado.
