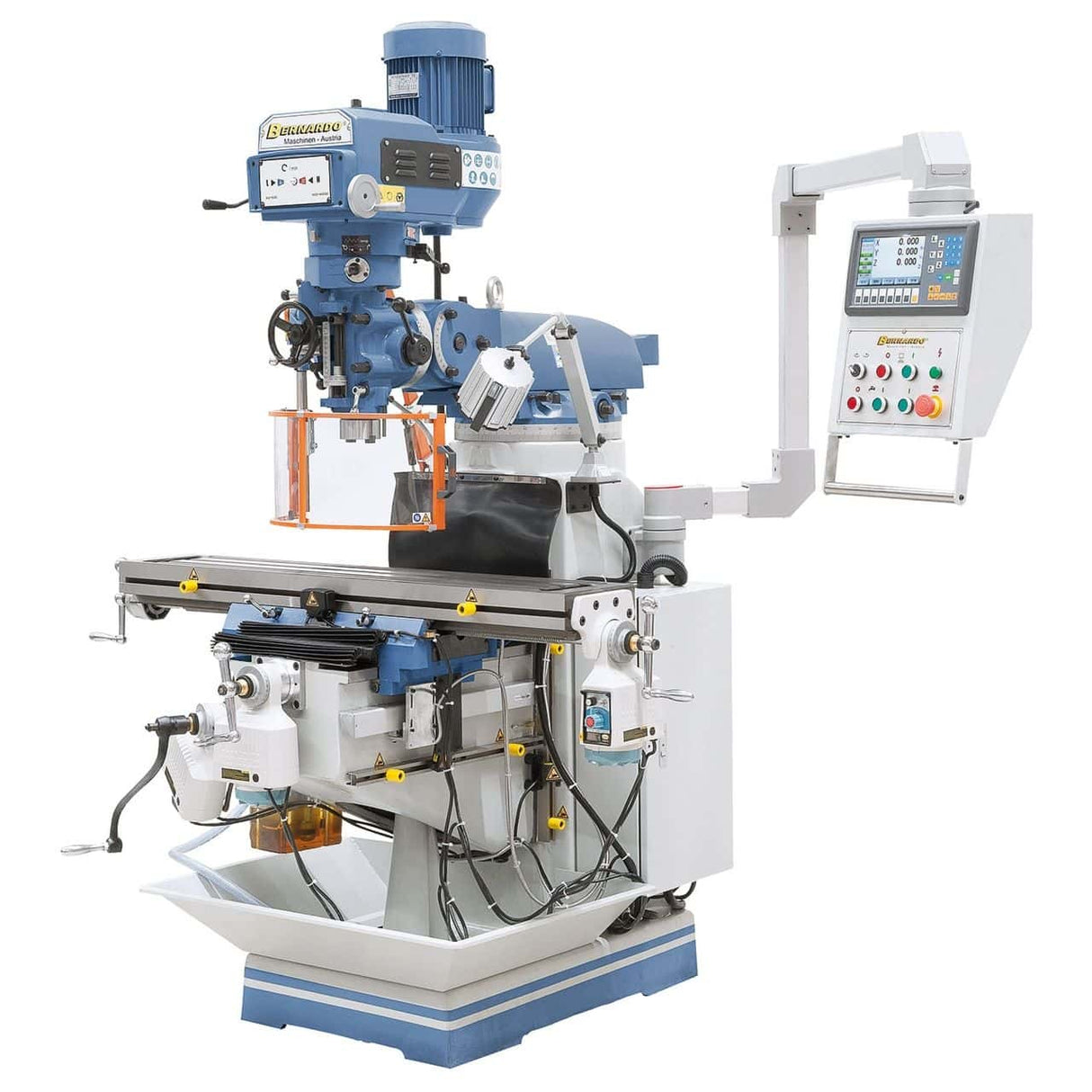

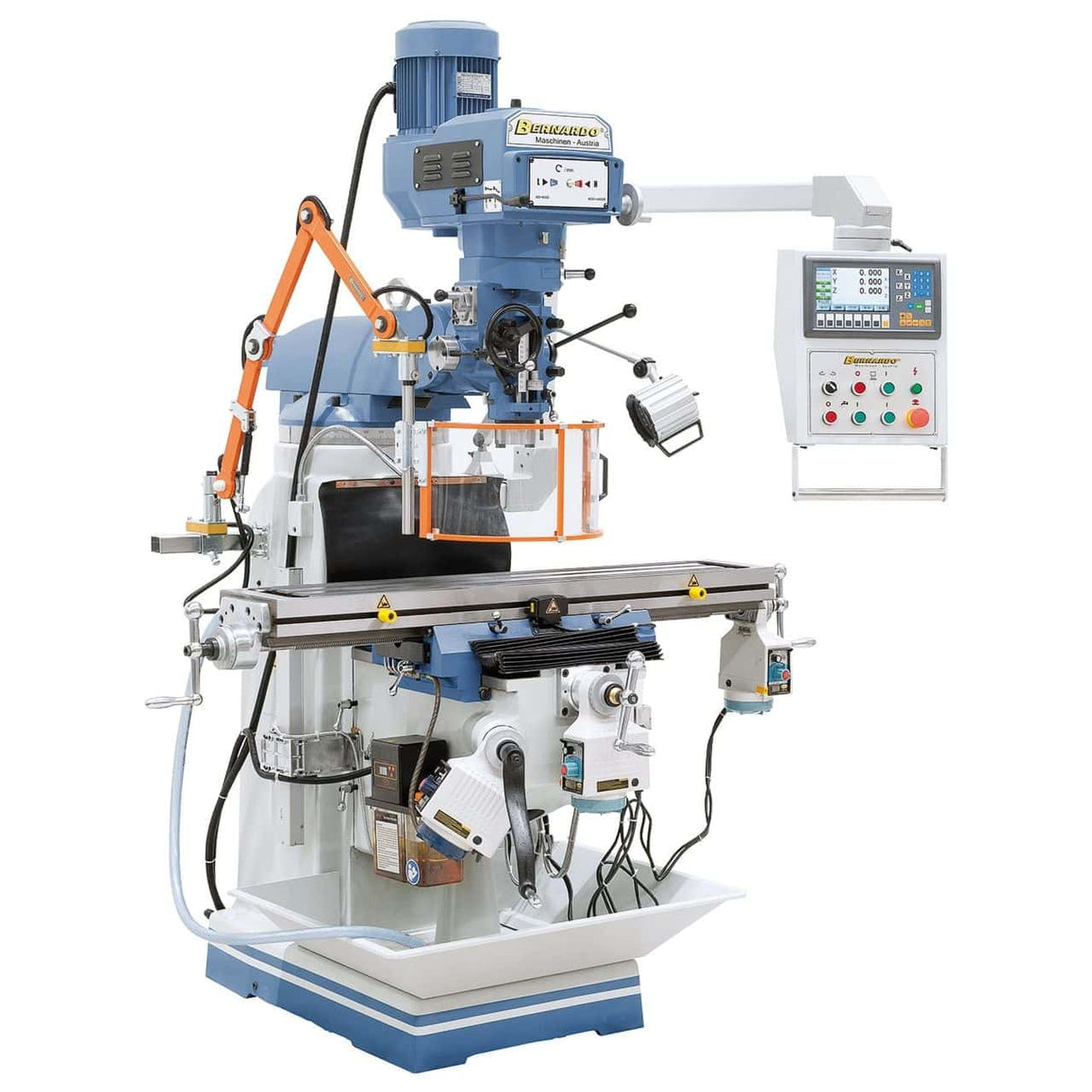

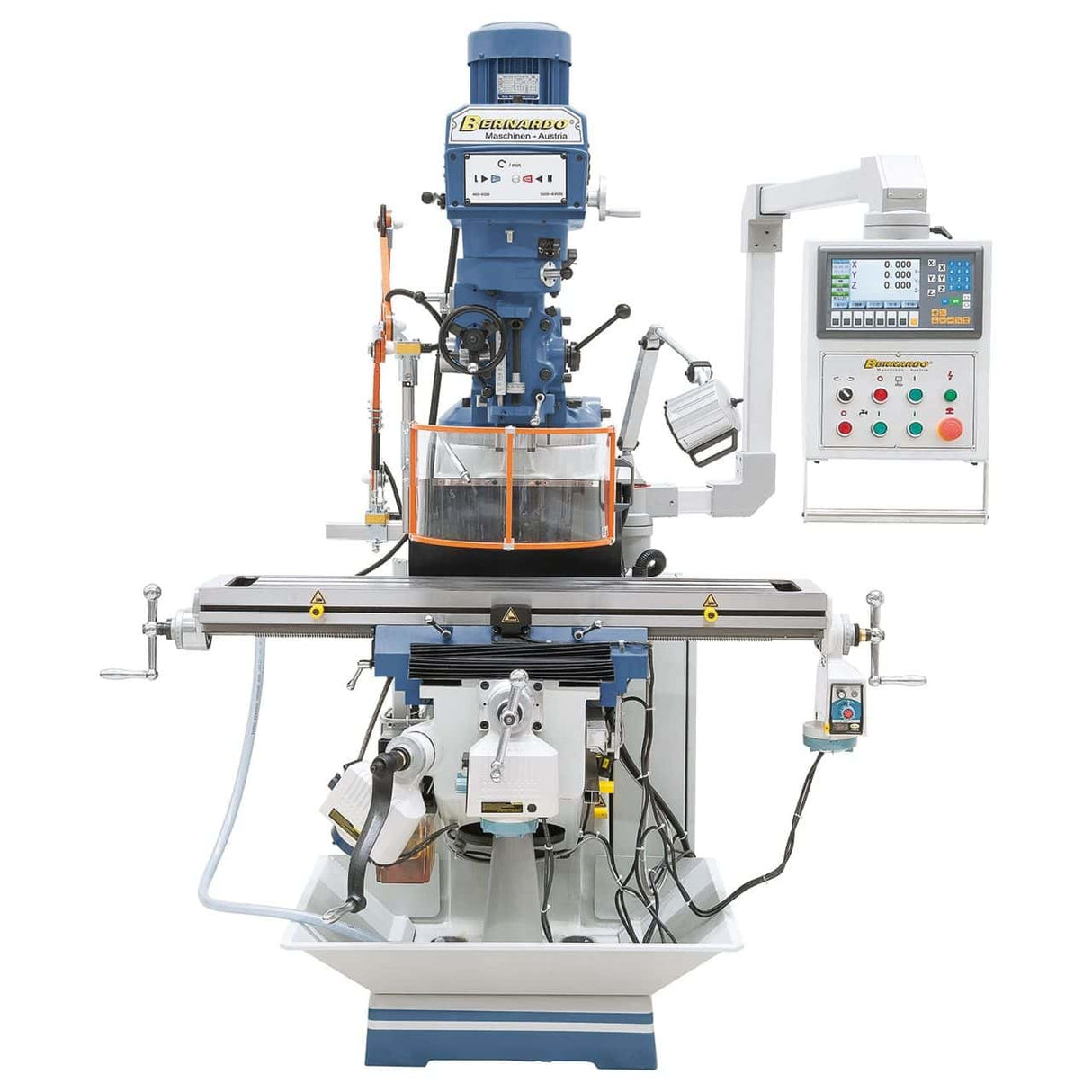

A fresadora multifuncional Bernardo MFM 230 Super oferece cabeça universal orientável (-90°/+90°) e giratório (±45°), bucha ISO 40 com velocidade regulável em contínuo 60-4.200 rpm e travão mecânico, 3 avanços automatici bucha (0,038/0,076/0,152 mm/rotação), corse longitudinal 690 mm / transversal 315 mm / vertical 310 mm, mesa 1.245×230 mm temperada e retificada com ranhuras a T 16 mm, motor 2,2 kW. Visualizador digital ES-12 H 3 eixos e dispositivo de arrefecimento integrado inclusi. Peso 1.023 kg. Produzida na Áustria, distribuída em Itália pela Krollit como distribuidor oficial Bernardo desde 2007.
-
Velocidade bucha: 60 – 4.200 rpm em contínuo
-
Encaixe bucha: ISO 40
-
Mesa: 1.245 × 230 mm temperada e retificada
-
Corse (X / Y / Z): 690 / 315 / 310 mm
-

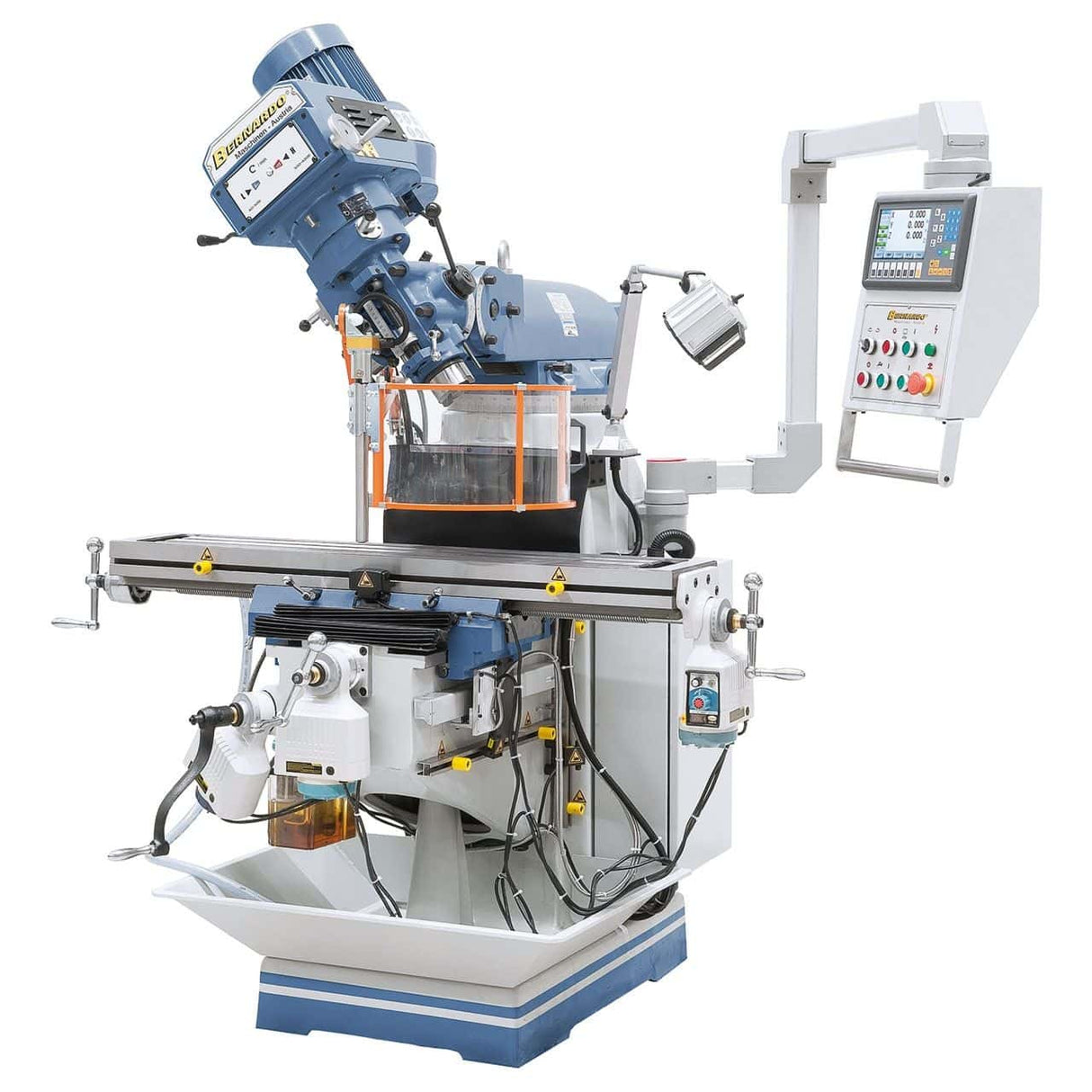

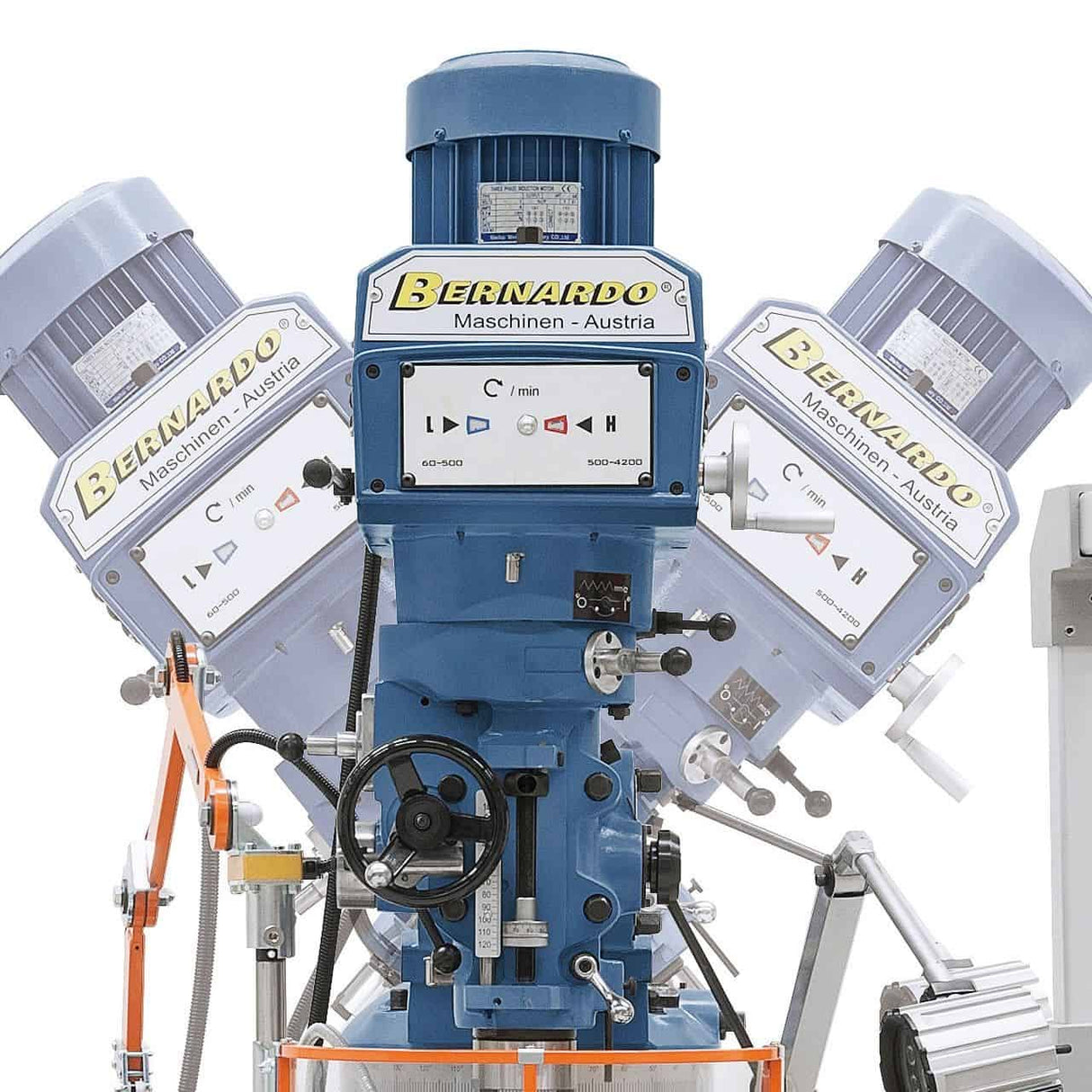

Inclinação cabeça: -90° / +90° + rotação ±45°
-
DRO 3 eixos: ES-12 H incluído de série
-
Peso: ca. 1.023 kg
Quem usa a MFM 230 Super e para quê
A Bernardo MFM 230 Super é uma fresadora multifuncional que combina capacidade de fresagem, furação e alesatura em un'unica máquina. A cabeça universal inclinável de -90° a +90° e giratório até ±45° permite trabalhos complesse sobre angolazioni multiple sem riposizionare a peça. A velocidade bucha regulável em contínuo de 60 a 4.200 rpm com travão mecânico cobre qualquer material: bassa velocidade para aços temprati, alta velocidade para alumínio e ligas ler. OS 3 avanços automatici bucha (0,038, 0,076, 0,152 mm/rotação) permitem trabalhos de precisão ripetibili sem spinta manual. A mesa de 1.245×230 mm temperada e retificada accoglie peças médias com ranhuras a T 16 mm para fixação a alta resistência. O visualizador digital ES-12 H a 3 eixos é incluído de série: característica distintiva das MFM em comparação com fresadoras entry de outras marcas onde o DRO é acessório opzionale. Nos oficinas dos clientes Krollit é escolha de oficinas mecânicas generaliste, oficinas de prototipazione, riparatori meccanici e oficinas que eseguono trabalhos miste sobre peças individuais ou pequenas série.
OU seu lugar na gama Bernardo
Na gama fresadoras multifunzionali Bernardo a MFM 230 Super é o modelo entry-médio. Sobre de lei a MFM 250 Super (corse maggiori 800/410/330 mm, mesa 1.370×254 mm, peso 1.255 kg) para oficinas com peças mais grandes. A MFM 230 e MFM 250 condividono a filosofia: máquinas multifunzionali com cabeça universal orientável, bucha regulável em contínuo, ISO 40, DRO incluído. Diferença prático: a 250 Super tem 110 mm em mais de curso X (800 vs 690 mm) e 95 mm em mais de curso Y (410 vs 315 mm), além de mesa maior. Para oficinas com peças entro 690 mm de curso X a MFM 230 é dimensionada corretamente com custo inferior. Em comparação com as UWF (fresadoras universais pure) a diferença é de scopo: as MFM têm bucha vertical unico com cabeça orientável, as UWF têm duplo bucha (vertical + horizontal). Para trabalhos que exigem frequente passagem entre fresagem vertical e horizontal as UWF são mais rapide; para trabalhos miste com angolazioni complesse a MFM é mais flexível.
Logística e apoio Krollit
Envio Bernardo em 5-9 dias úteis (7 dias para ou Sobre o de Itália). Com 1.023 kg exige gru ou empilhador de capacidade de carga adequada. Dimensões 1.700 × 1.750 × 2.120 mm: verificar l'accesso ao oficina. Adaptadores ISO 40, fresas, acessórios e peças sobressalentes originais Bernardo disponíveis de armazém com envio 3-5 dias úteis. Apoio ao cliente em italiano disponível.
Para quem é a MFM 230 Super
| Perfil |
Compatibilidade |
Motivo |
| Amador appassionato |
Não indicado |
Máquina industrial com peso 1.023 kg e linha trifásica 400V richiesta. Aplicação exclusivamente profissional. |
| Oficina mecânica generalista |
Recomendado |
Solução multifunções: fresagem, furação, alesatura em un'unica máquina. Velocidade em contínuo 60-4.200 rpm cobre qualquer material e geometria. |
| Oficina de prototipazione |
Recomendado |
Cabeça universal orientável e DRO 3 eixos ES-12 H incluído permitem trabalhos complesse sobre peças individuais com precisão de posicionamento elevada. |
Não indicado para: oficinas com peças que exigem regularmente corse além 690 mm em X (a MFM 250 Super com 800 mm é dimensionada corretamente); produção de série a alta cadenza (avaliar fresadoras a controlo numerico CNC); trabalhos que exigem bucha horizontal dedicado (as UWF com duplo bucha são mais rapide).

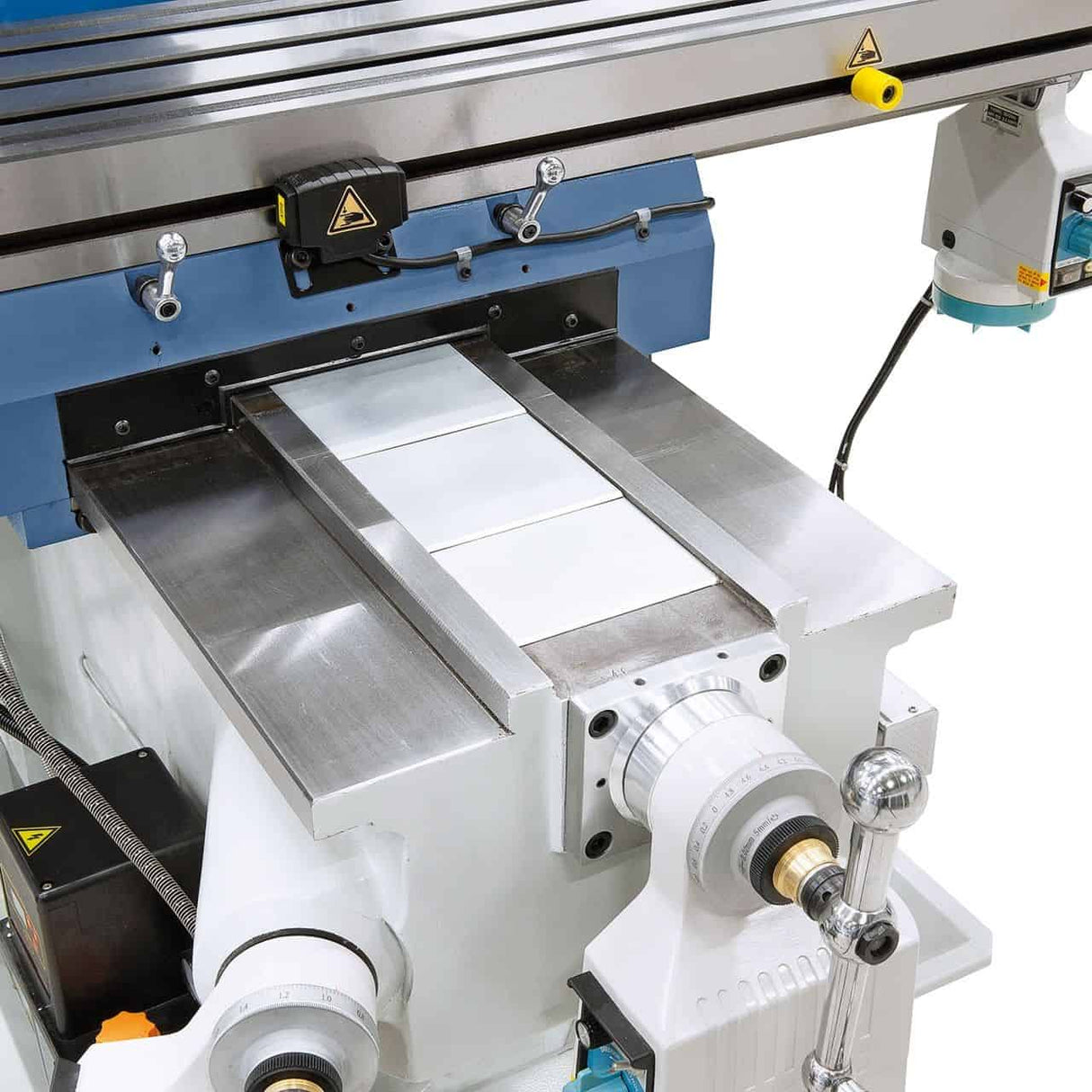

Mesa e ranhuras
| Específica |
Valor |
| Dimensões mesa |
1.245 × 230 mm temperada e retificada |
| Dimensão ranhuras a T |
16 mm |
| Distância bucha – mesa |
45 – 355 mm |
Bucha
| Específica |
Valor |
| Encaixe bucha |
ISO 40 |
| Velocidade bucha |
60 – 4.200 rpm (regulação em contínuo) |
| Travão bucha |
Mecânico |
| Curso bucha |
125 mm |
| Avanço bucha |
0,038 / 0,076 / 0,152 mm/rotação |
Corse e capacidade
| Específica |
Valor |
| Curso longitudinal (X) |
690 mm |
| Curso transversal (Y) |
315 mm |
| Curso vertical (Z) |
310 mm |
| Distância bucha – coluna |
135 – 485 mm |
Cabeça orientável
| Específica |
Valor |
| Inclinação cabeça |
-90° / +90° |
| Rotação cabeça |
-45° / +45° |
Motor e alimentação
| Específica |
Valor |
| Potência motor |
2,2 kW |
| Alimentação |
400V – 50Hz – trifásica |

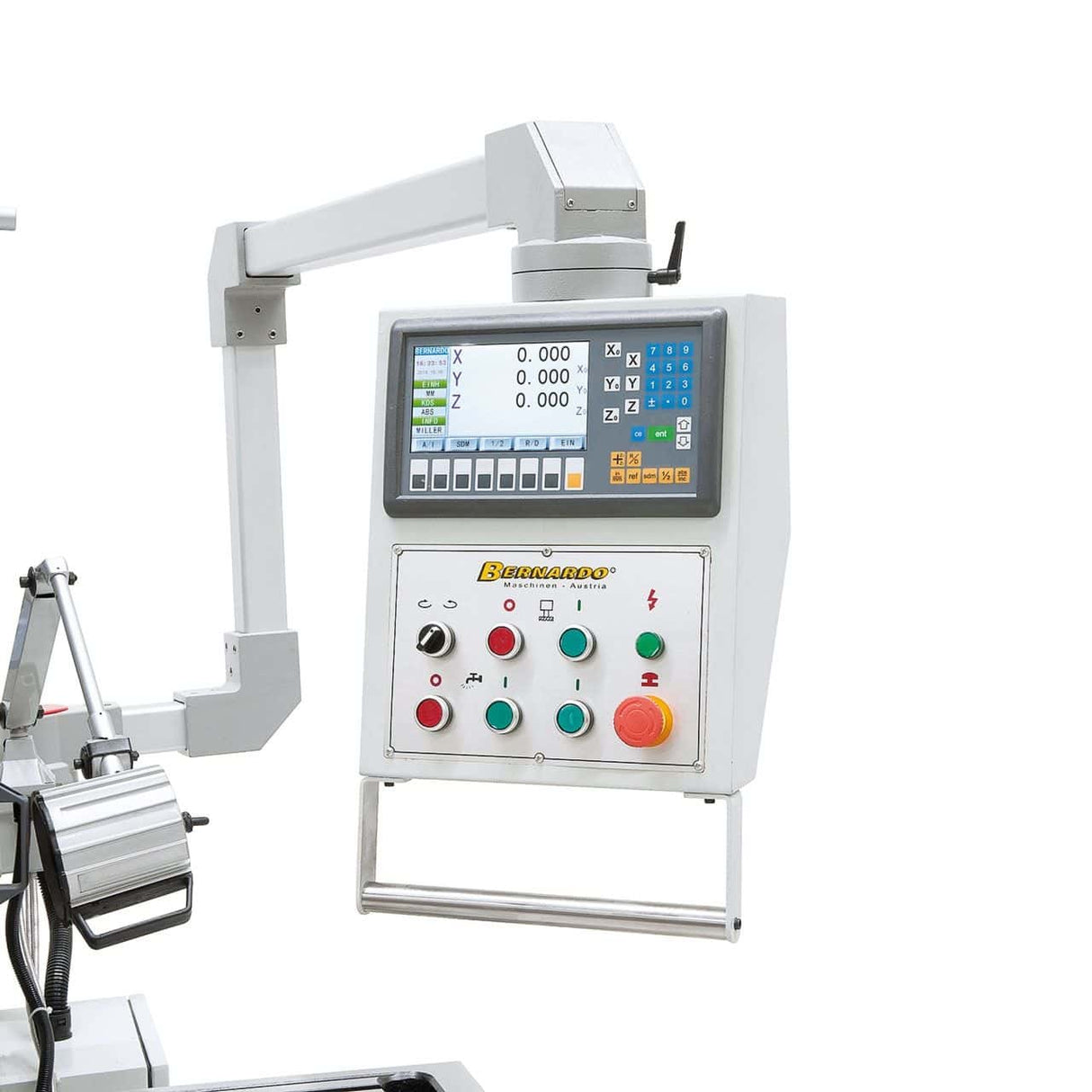

DRO incluído
| Específica |
Valor |
| Visualizador |
ES-12 H 3 eixos com display LCD |
| Avanços automatici |
Sobre X, Y e Z |
Dimensões e peso
| Específica |
Valor |
| Dimensões máquina (L × P × H) |
1.700 × 1.750 × 2.120 mm |
| Peso |
ca. 1.023 kg |
Conformidade
| Específica |
Valor |
| Marcação |
CE |
| Diretiva |
Máquinas 2006/42/CE |
Equipamento standard
- Fresadora multifuncional Bernardo MFM 230 Super
- Visualizador digital a 3 eixos ES-12 H com display LCD
- Tirante M 16
- Dispositivo de arrefecimento com tanque e bomba
- Lâmpada a LED para máquina

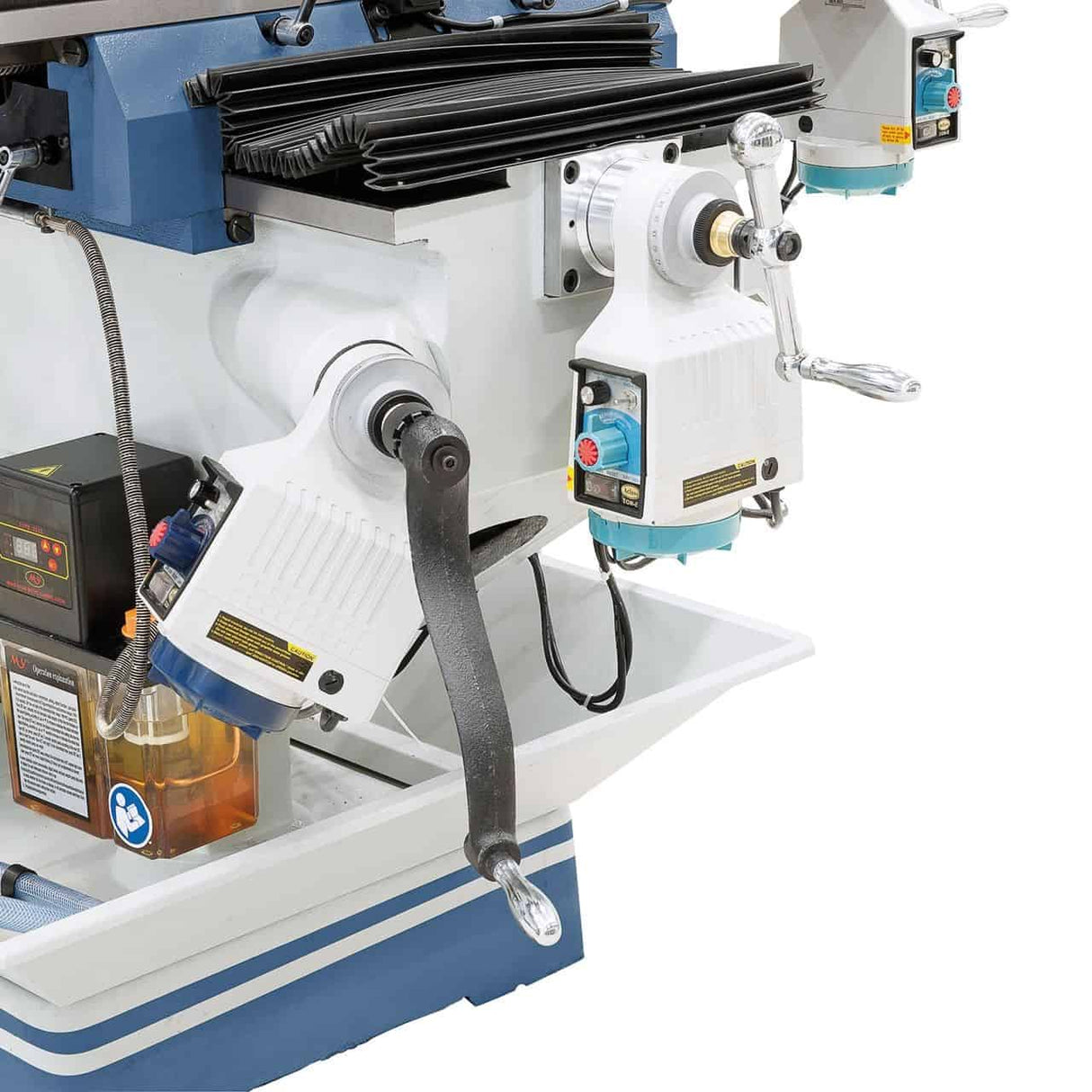

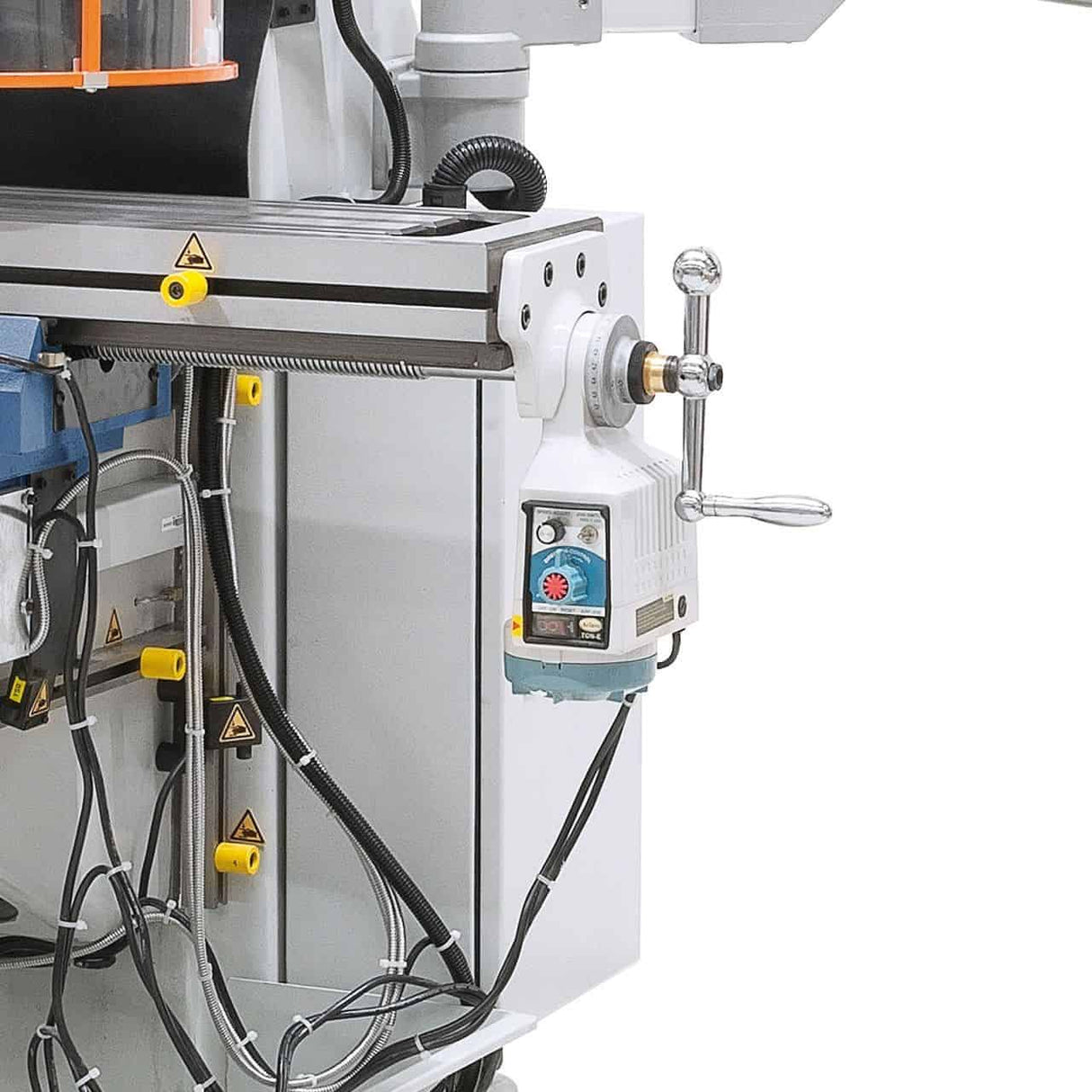

- Avanços automatici sobre eixos X, Y e Z

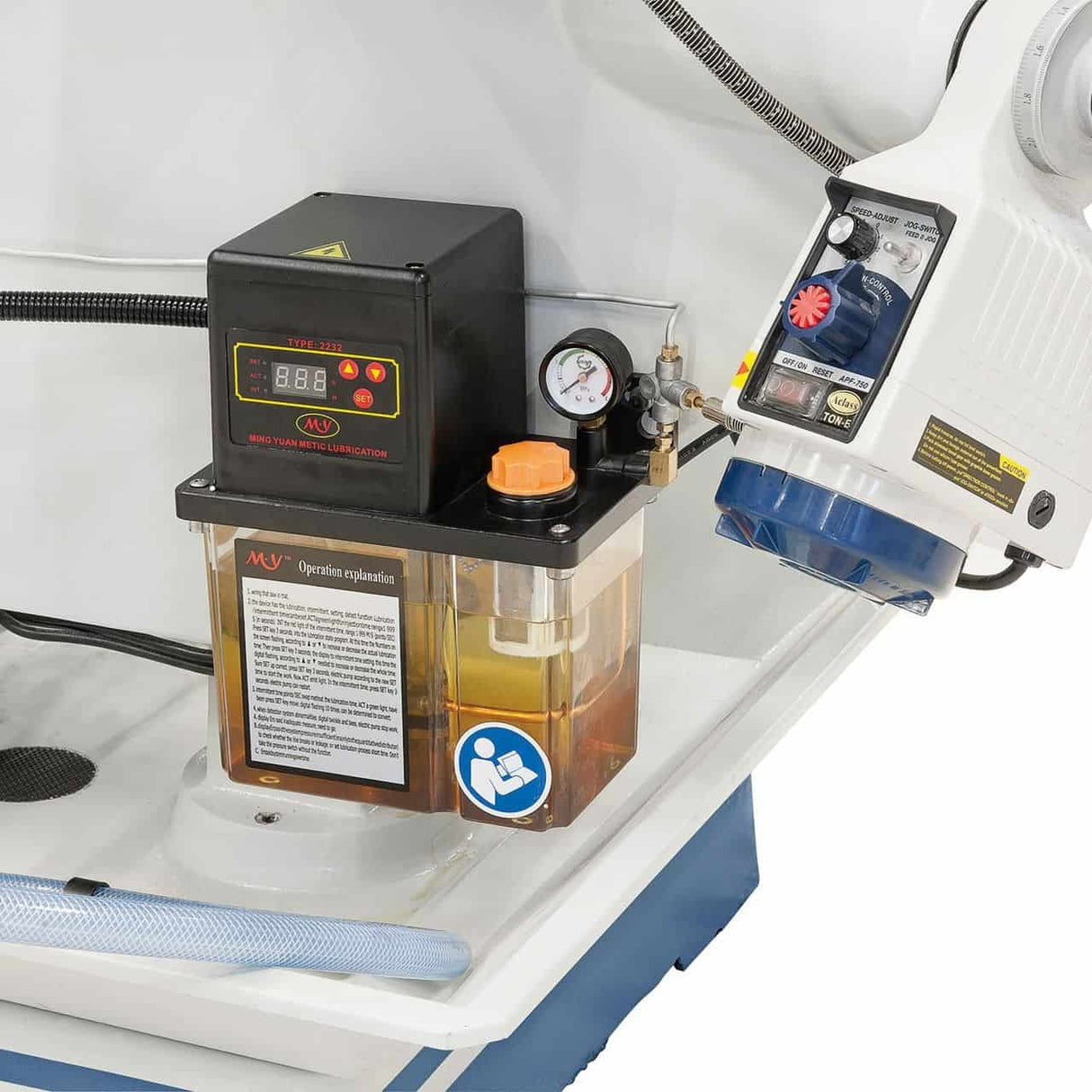

- Lubrificação centralizzata

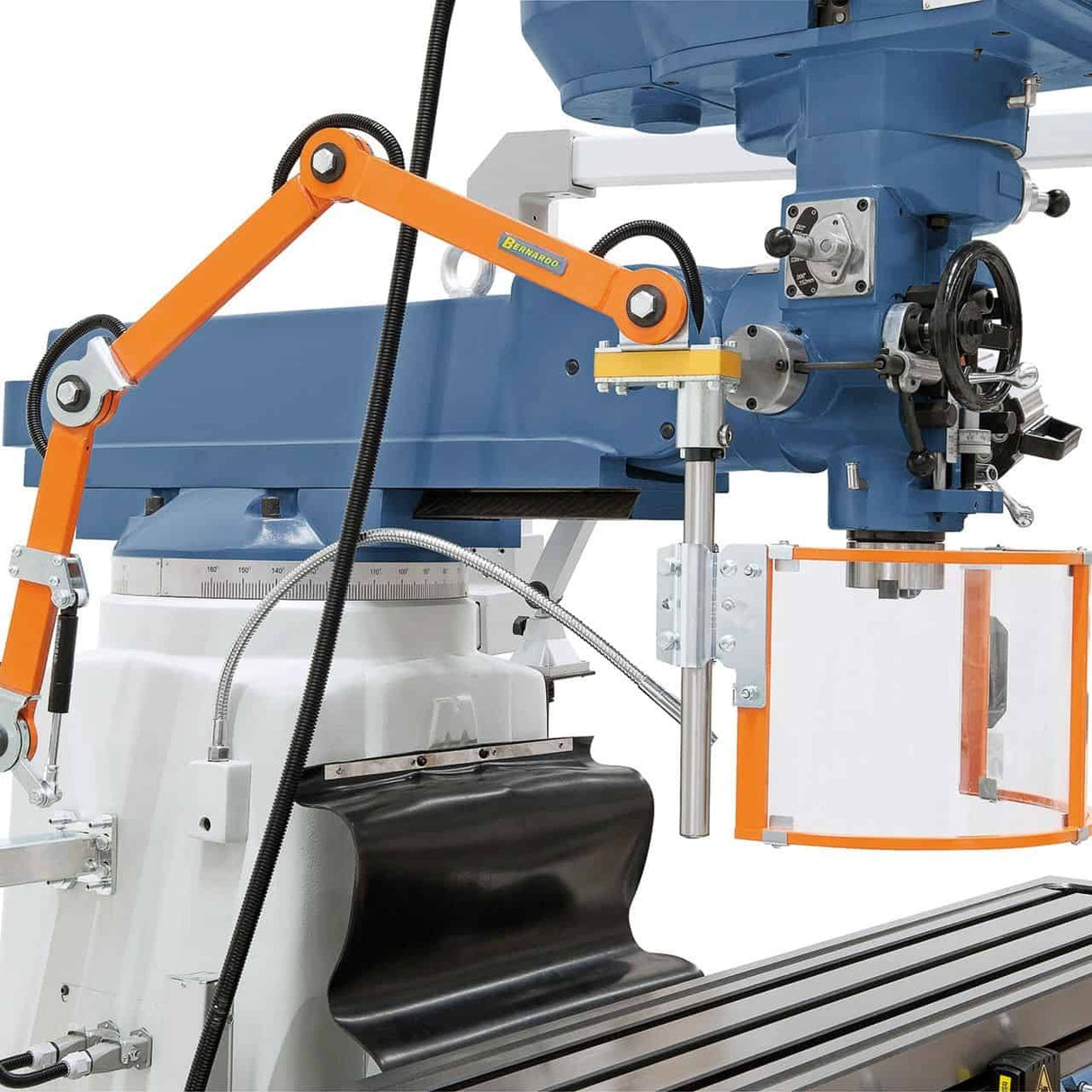

- Dispositivo de proteção regulável
- Tabuleiro raccogli aparas
Perguntas frequentes
Porque se chiama 'multifunzionale' em comparação com uma fresadora tradizionale?
Para a cabeça universal orientável e giratório que permite de executar fresagem vertical, horizontal, inclinata e furação sem cambiare máquina. Uma fresadora tradizionale tem bucha fixo com orientamento unico.
As fresadoras multifunzionali combinano em un'unica máquina capacidade que richiederebbero mais máquinas separate (fresadora vertical, fresadora horizontal, furadora de coluna). Para oficinas com espaço limitato ou budget conteúdo são solução efficace. Para oficinas com produção sobre simples tipo de trabalho, uma máquina dedicada é mais rápida e fiável.
Quê significa 'velocidade regulável em continuo'?
Significa que a velocidade do bucha se imposta sobre qualquer valor entre 60 e 4.200 rpm sem scatti predefiniti. OU operador pode escolher a velocidade ideal para cada combinação ferramenta-material.
As fresadoras tradizionali têm velocidade a scatti (ex. 8 ou 12 posizioni). A velocidade em contínuo é característica de máquinas profissionais com inverter ou variatore mecânico. Permite de trovare o valor ideal para a específica trabalho, migliorando qualidade do corte e durabilidade ferramenta. Sobre a MFM 230 Super a regulação é contínua através de variatore mecânico.
L'attacco ISO 40 é davvero standard?
Sim. ISO 40 é o standard internazionale para fresadoras profissionais de fita média. A maior parte dos porta-ferramentas commerciali (buchas portafrese, pinças, adaptadores) é disponível em ISO 40.
Para oficinas com ferramentas esistenti em outras conicità (ISO 30, ISO 50, MT) são disponíveis adaptadores. Para investimenti futuri em ferramentas l'ISO 40 é a escolha mais diffusa. Tirante M16 incluído na equipamento é a dimensão correspondente para ISO 40.
O DRO ES-12 H incluído é davvero necessário?
Sim para produção de precisão. O DRO (Digital Readout) mostra em tempo real a posição esatta dos eixos X, Y e Z ao centesimo de millimetro, eliminando errori de lettura dos volantini graduati.
Sem DRO, a precisão de posicionamento depende da lettura visuale dos volantini e da compensazione do gioco das parafusos: errori de 0,1-0,2 mm são típicos. Com DRO a precisão de posicionamento atinge facilmente 0,01 mm. Para oficinas com produção de precisão o DRO é característica essenziale; nas MFM Bernardo é incluído de série a diferença de molte fresadoras entry de outras marcas.
Qual é a capacidade de carga máxima de peça sobre a mesa?
A mesa de 1.245×230 mm com ranhuras a T 16 mm é dimensionada para peças médias standard. O peso máximo de peça depende do fixação e da rigidità da mesa: tipicamente até 200-300 kg para trabalhos de precisão.
Para peças mais grandes ou pesados a MFM 250 Super (mesa 1.370×254 mm) é a escolha dimensionada. Para produção sobre peças grandes industriais avaliar fresadoras universais UWF 95 N (mesa 1.600×360 mm, 2.200 kg) ou UWF 150 (mesa 1.650×360 mm, 2.250 kg).
