Fresadora universal Bernardo UWF 90 V – ISO 40, duplo bucha, mesa 1...
-
Descrizione
-
Sicurezza del prodotto
-
Recensioni
Descrizione

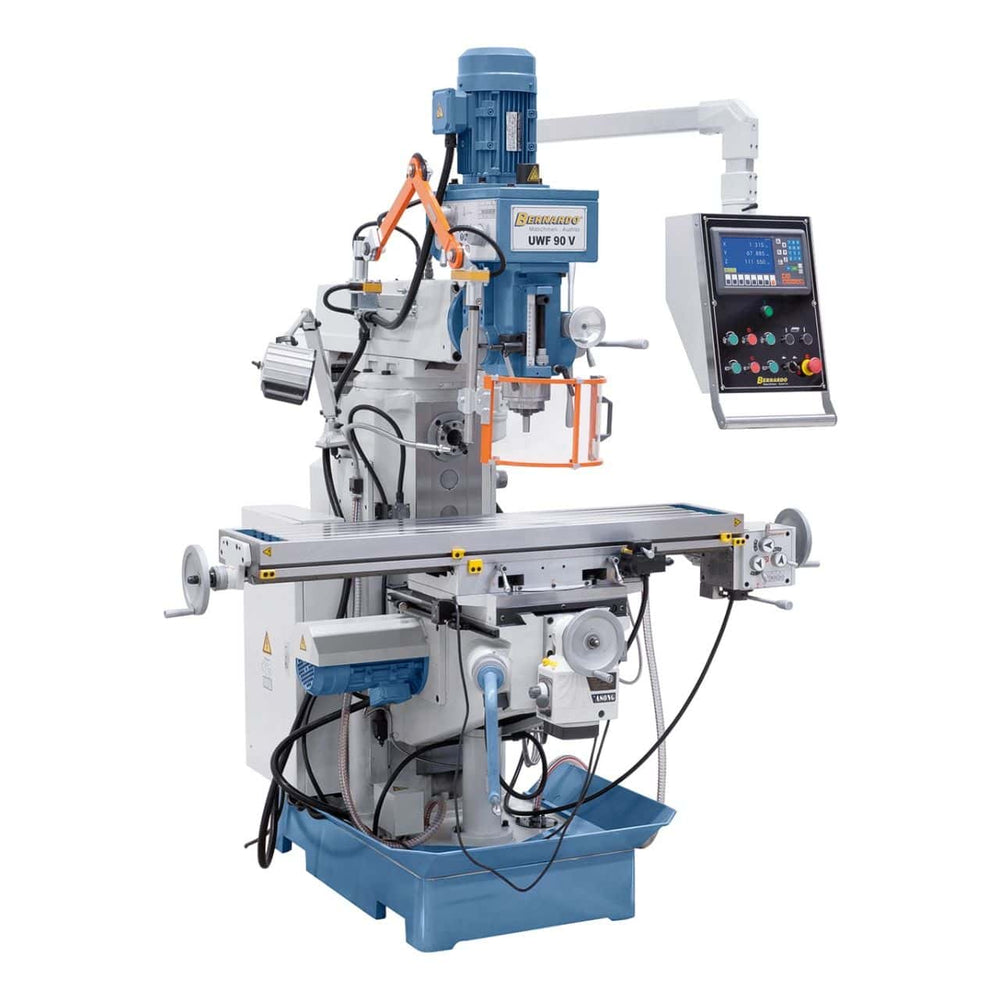

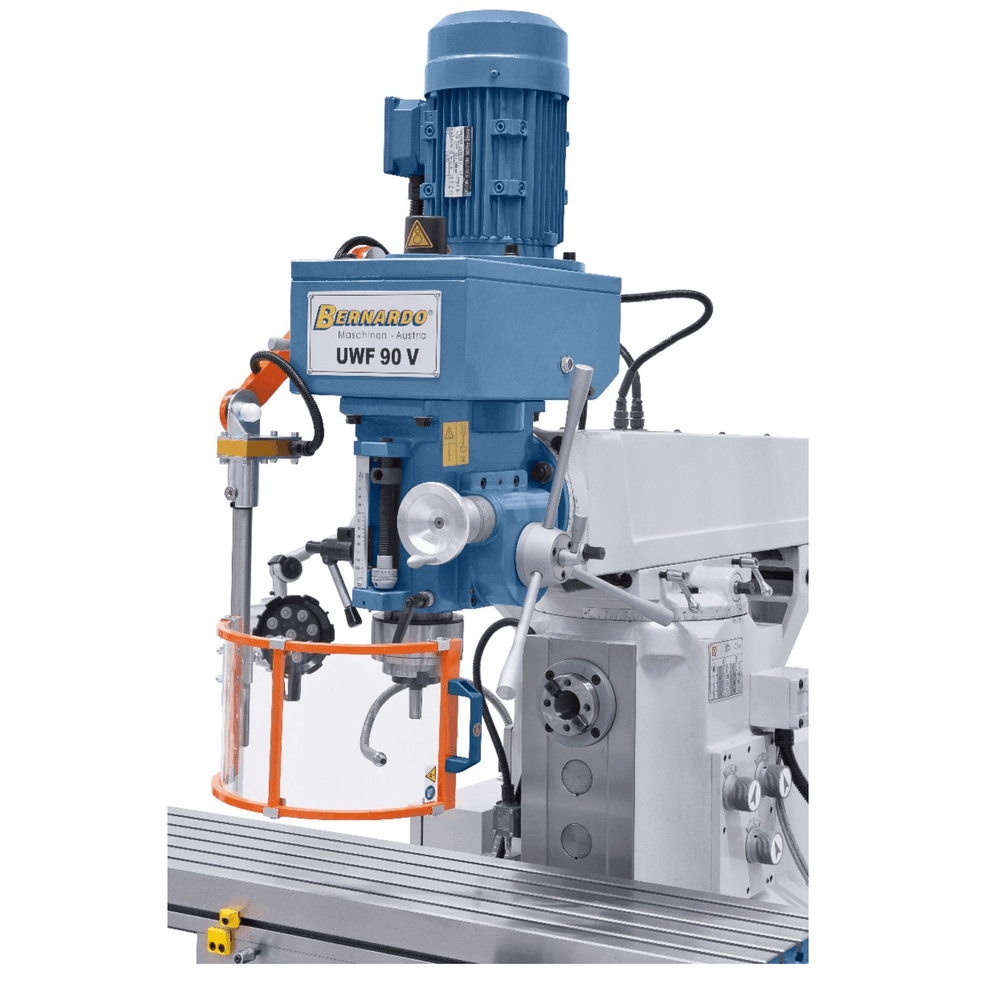

A fresadora universal Bernardo UWF 90 V oferece bucha vertical e horizontal ISO 40, velocidade vertical 8 stadi 90-2.000 rpm e horizontal 12 stadi 40-1.300 rpm, mesa 1.270×280 mm inclinável ±45° com ranhuras a T 14 mm, cabeça orientável -90°/+90°, corse longitudinal 750 mm (manual) / transversal 230 mm / vertical 300 mm, avanços automatici X e Y com rapidi, motor de posicionamento eixo Z (avanço rápido 660 mm/min), avanço automático bucha (0,08/0,15/0,25 mm/rotação), motores 2,2 kW vertical + 2,2 kW horizontal, estrutura em ferro fundido pesado com guias a cauda de andorinha. DRO ES-12 H 3 eixos incluído. Peso 1.310 kg. Produzida na Áustria, distribuída em Itália pela Krollit como distribuidor oficial Bernardo desde 2007.
- Buchas: Vertical e horizontal ISO 40
- Velocidade vertical: 8 stadi: 90 – 2.000 rpm
- Velocidade horizontal: 12 stadi: 40 – 1.300 rpm
- Mesa: 1.270 × 280 mm inclinável ±45°
- Corse (X / Y / Z): 750 / 230 / 300 mm
- Motores: 2,2 kW vertical + 2,2 kW horizontal
- DRO 3 eixos: ES-12 H incluído de série
Quem usa a UWF 90 V e para quê
A Bernardo UWF 90 V é a fresadora universal de fita média da família UWF, dimensionada para oficinas mecânicas com produção sobre peças médias-grandes. Salto dimensionale em comparação com a UWF 80 E: mesa 1.270×280 mm (vs 1.000×240), curso X 750 mm (vs 590 mm), motores 2,2+2,2 kW (vs 0,85/1,5 + 1,5 kW). O motor de posicionamento dedicado sull'asse Z com avanço rápido 660 mm/min é característica distintiva: permite riposizionamento rápido da cabeça entre uma trabalho e l'altra sem azionare manualmente o volantino. OS 12 stadi de velocidade sobre o bucha horizontal (vs 9 da UWF 80 E) cobrem um range mais amplo para trabalhos várias. OU avanço automático bucha com 3 valori (0,08, 0,15, 0,25 mm/rotação) permite trabalhos de precisão ripetibili. A estrutura em ferro fundido pesado 1.310 kg com guias a cauda de andorinha assegura estabilidade para ciclos intensivos. Nos oficinas dos clientes Krollit é escolha de oficinas mecânicas profissionais com produção regular, oficinas de prototipazione e produção de pequena série, e oficinas de trabalho mecânica generale.
OU seu lugar na gama Bernardo
A UWF 90 V é o modelo central da família UWF Bernardo. Sob de lei: UWF 80 E (mesa 1.000×240, peso 980 kg) e UWF 80 E Vario (com inverter velocidade vertical). Affianco: UWF 90 V com fixação pneumático DIN 2080 (versão successiva com mudança ferramenta rápido); UWF 90-1270 (mesa identica 1.270×280, mas motor vertical 0,85/1,5 kW em vez de 2,2 kW: versão meno potente). Sobre: UWF 95 N (mesa 1.600×360, peso 2.200 kg, com fixação pneumático) para peças grandes industriais; UWF 110 (cabeça universal 360°) e UWF 150 (top de gama com ISO 50, motor 4 kW). A escolha UWF 90 V vs UWF 90-1270 depende da potência richiesta sobre o bucha vertical: a 90 V com 2,2 kW gestisce trabalhos mais impegnative; a 90-1270 com 0,85/1,5 kW é dimensionada para trabalhos mais ler com custo inferior. Para oficinas com produção regular sobre aços e ligas standard a UWF 90 V é dimensionada corretamente.
Logística e apoio Krollit
Envio Bernardo em 5-9 dias úteis (7 dias para ou Sobre o de Itália). Com 1.310 kg exige gru ou empilhador de capacidade de carga adequada. Dimensões 1.750 × 1.500 × 2.200 mm: verificar l'accesso ao oficina. Adaptadores ISO 40, fresas, acessórios e peças sobressalentes originais Bernardo disponíveis de armazém com envio 3-5 dias úteis. Apoio ao cliente em italiano disponível.
Para quem é a UWF 90 V
| Perfil | Compatibilidade | Motivo |
|---|---|---|
| Amador appassionato | Não indicado | Máquina industrial com peso 1.310 kg e linha trifásica 400V richiesta. Aplicação exclusivamente profissional. |
| Oficina mecânica com produção regular | Recomendado | Duplo bucha com motores 2,2+2,2 kW, mesa 1.270×280 mm, motor de posicionamento eixo Z. Dimensionada para uso diário profissional sobre peças médias-grandes. |
| Oficina de prototipazione e pequena série | Recomendado | 12 stadi orizzontali e 8 verticais cobrem velocidade diferentes para materiais variabili. Avanço automático bucha com 3 valori para trabalhos de precisão ripetibili. |
Não indicado para: oficinas que exigem mudança ferramenta rápido frequente (a UWF 90 V com fixação pneumático DIN 2080 é dimensionada corretamente); produção sobre peças grandes além mesa 1.270×280 mm (UWF 95 N ou UWF 150); uso esclusivo a baixos potenze (a UWF 90-1270 com motor vertical 0,85/1,5 kW é mais economica); produção de série a alta cadenza (CNC).

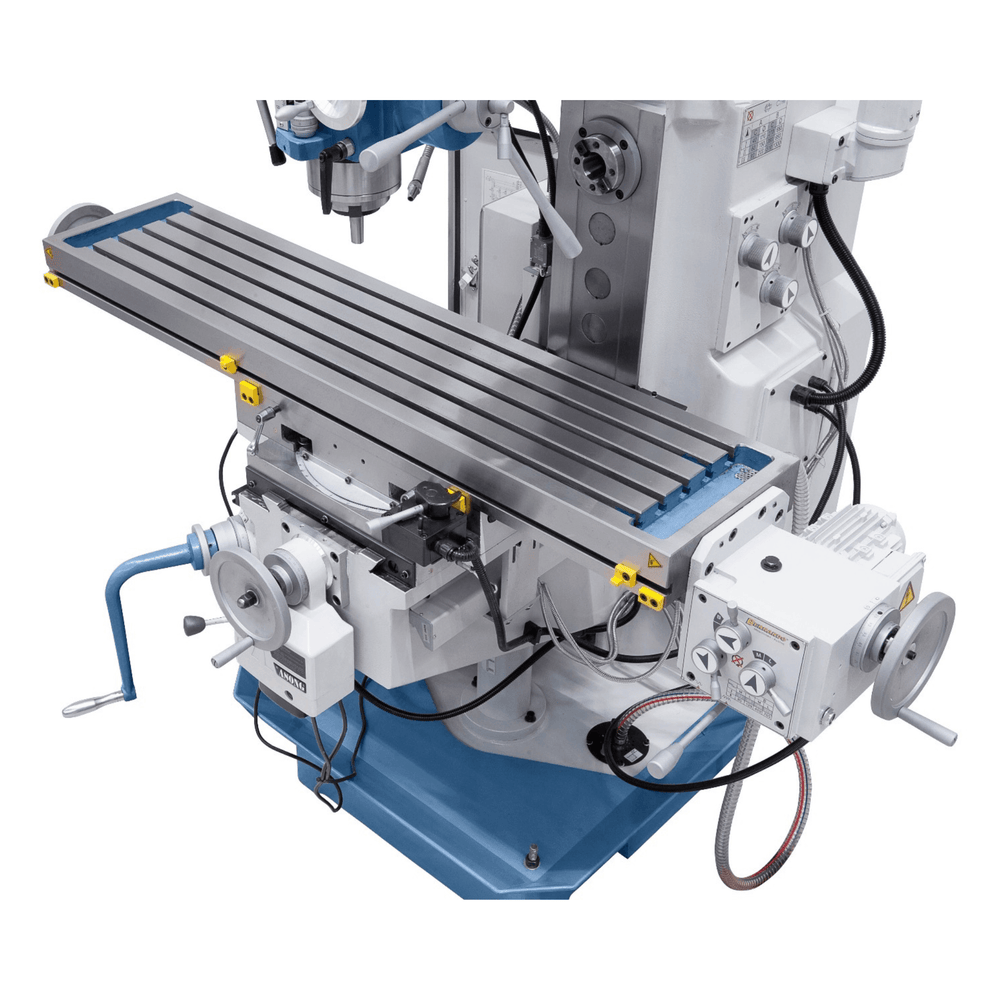

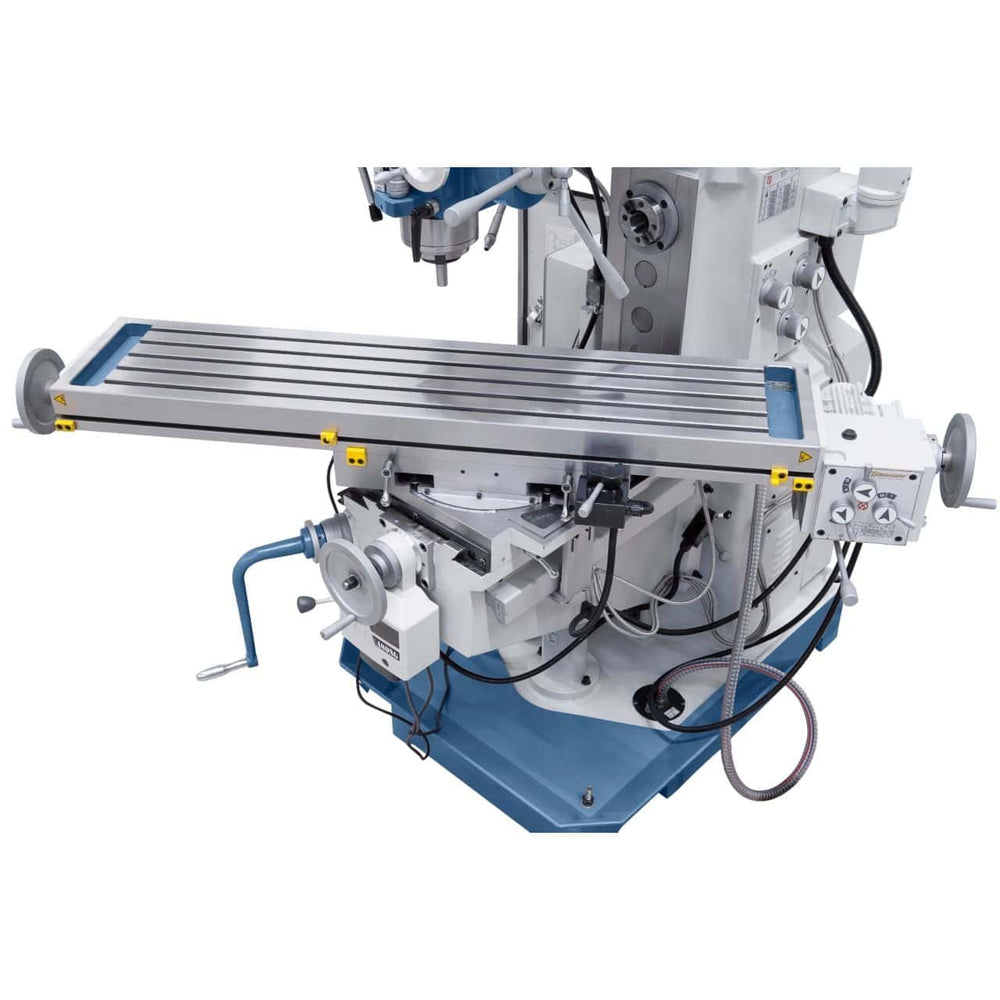

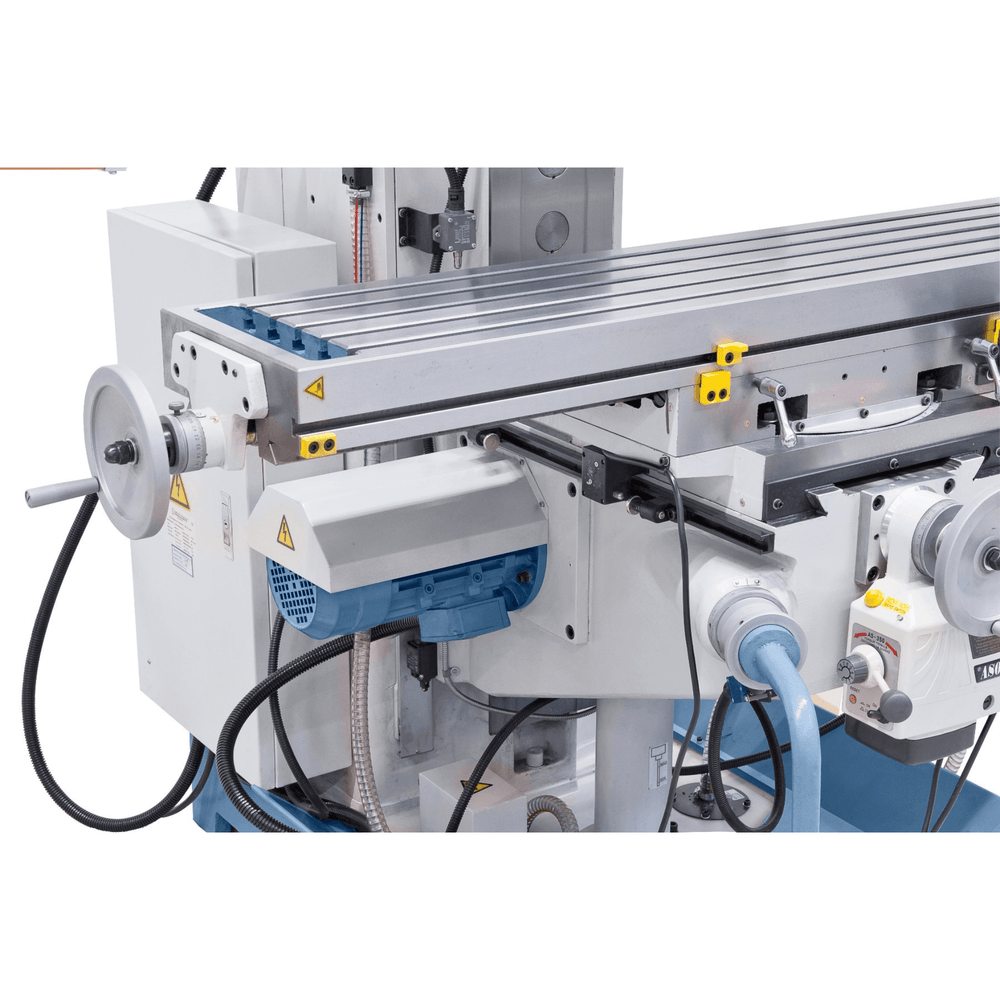

Mesa
| Específica | Valor |
|---|---|
| Dimensões mesa | 1.270 × 280 mm |
| Ranhuras a T | 14 mm |
| Inclinação mesa | -45° / +45° |

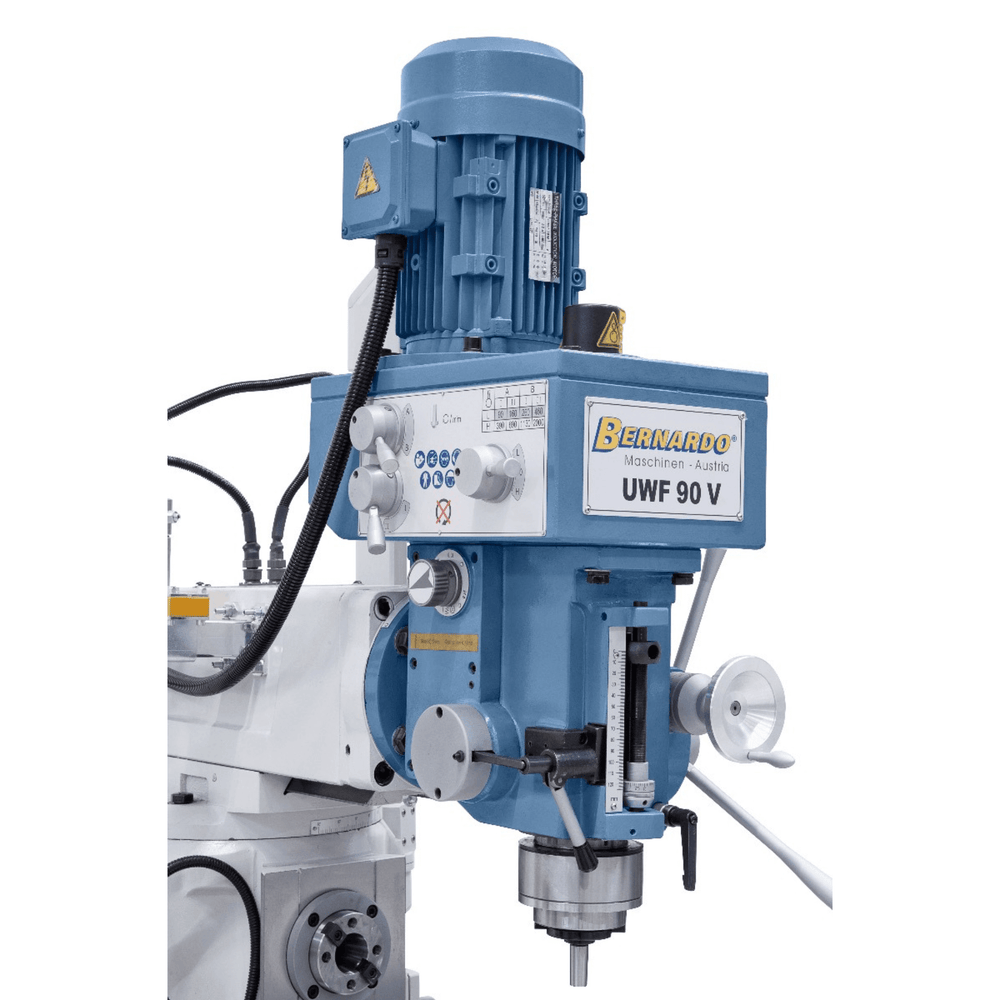

Buchas
| Específica | Valor |
|---|---|
| Encaixe bucha | ISO 40 (vertical e horizontal) |
| Velocidade bucha vertical | (8) 90 – 2.000 rpm |
| Velocidade bucha horizontal | (12) 40 – 1.300 rpm |
| Curso bucha | 120 mm |
| Avanço bucha | 0,08 / 0,15 / 0,25 mm/rotação |
Corse e capacidade
| Específica | Valor |
|---|---|
| Curso longitudinal (X) | 750 mm (manual) |
| Curso transversal (Y) | 230 mm |
| Curso vertical (Z) | 300 mm |
| Distância bucha – mesa | 125 – 425 mm |
| Distância bucha – coluna | 240 – 740 mm |

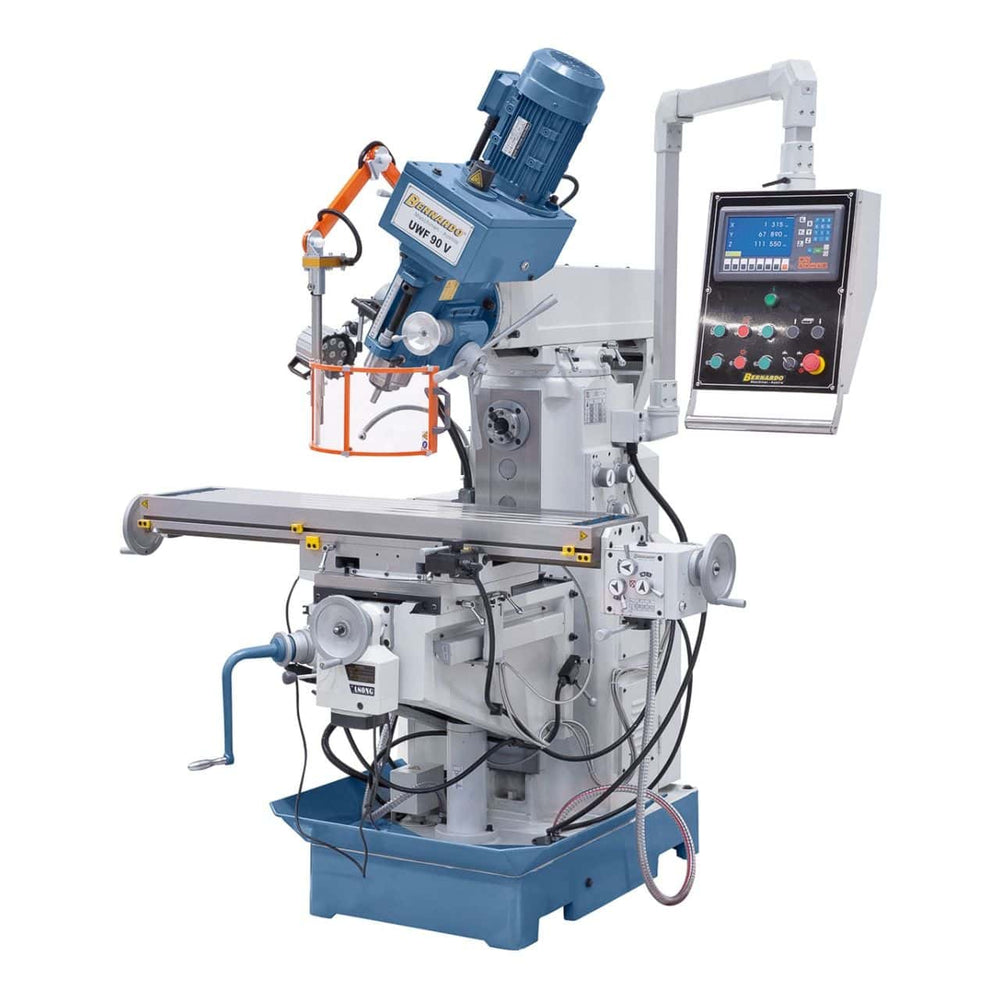

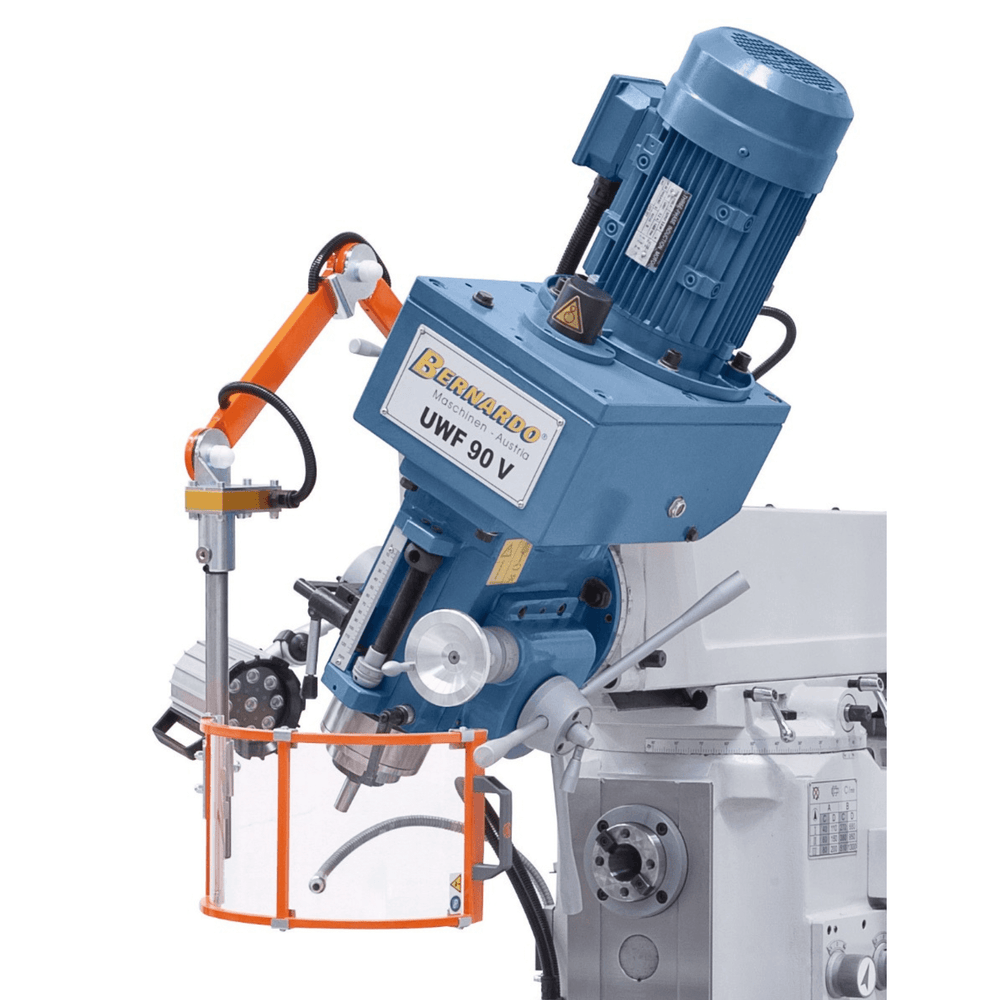

Cabeça orientável
| Específica | Valor |
|---|---|
| Orientamento cabeça | -90° / +90° |

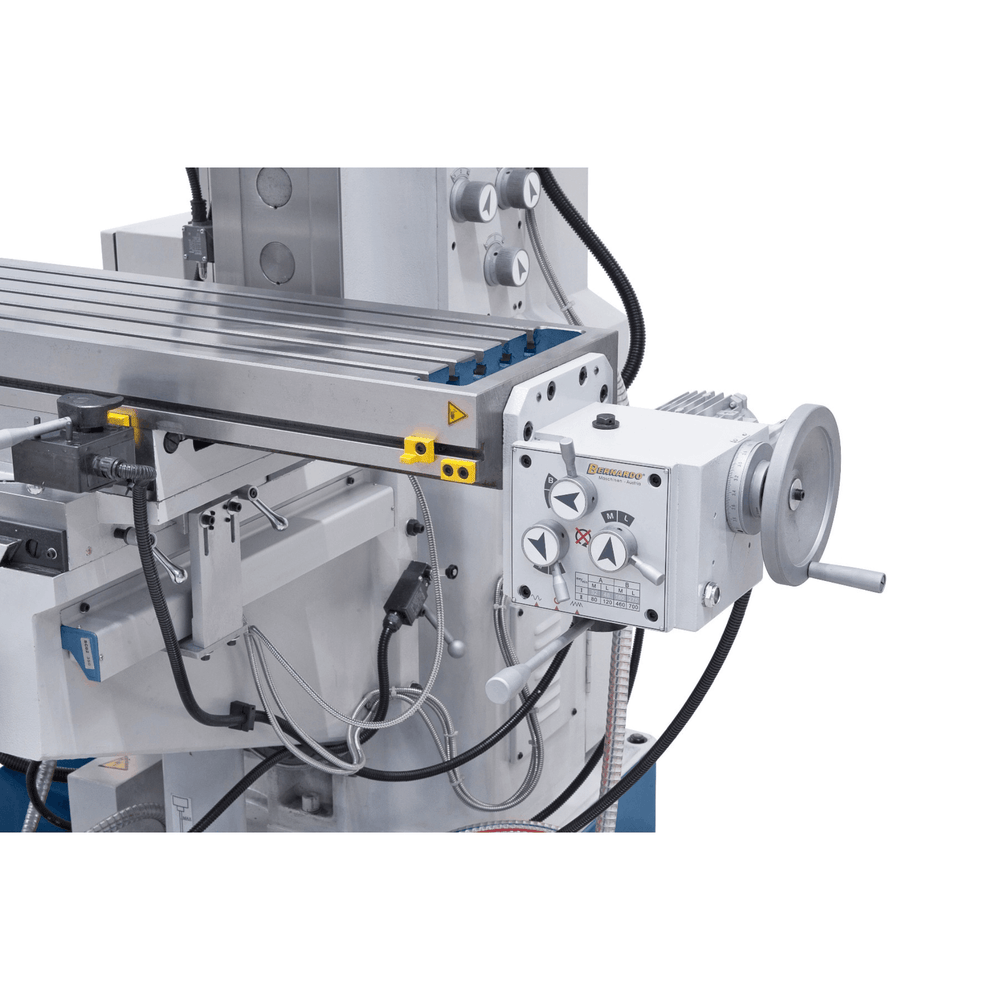

Avanços
| Específica | Valor |
|---|---|
| Avanços longitudinali | (8) 32 – 700 mm/min |

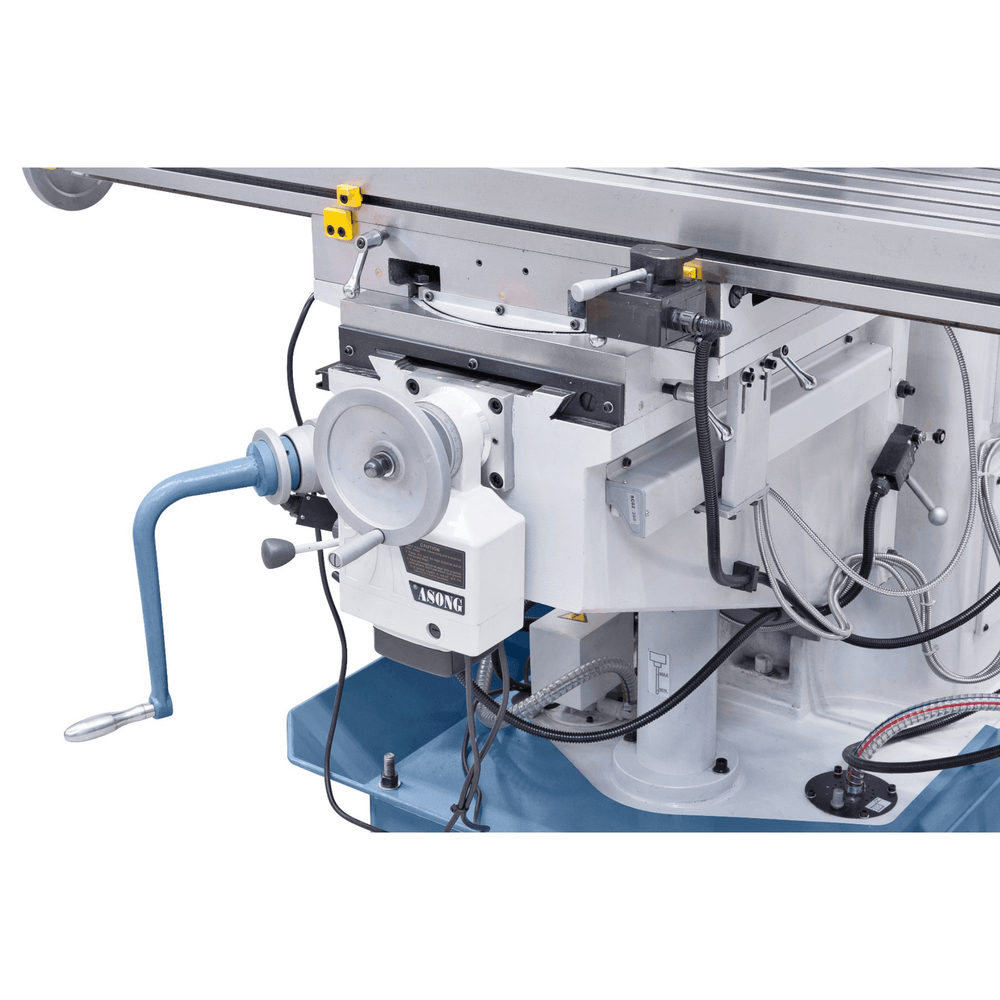

| Avanço rápido Z | 660 mm/min |
| Motor posicionamento Z | Incluído |
Motor e alimentação
| Específica | Valor |
|---|---|
| Potência motor vertical | 2,2 kW |
| Potência motor horizontal | 2,2 kW |
| Alimentação | 400V – 50Hz – trifásica |
DRO incluído
| Específica | Valor |
|---|---|
| Visualizador | ES-12 H 3 eixos com display LCD |
Dimensões e peso
| Específica | Valor |
|---|---|
| Dimensões máquina (L × P × H) | 1.750 × 1.500 × 2.200 mm |
| Peso | ca. 1.310 kg |
Conformidade
| Específica | Valor |
|---|---|
| Marcação | CE |
| Diretiva | Máquinas 2006/42/CE |
Equipamento standard
- Fresadora universal Bernardo UWF 90 V
- Visualizador digital a 3 eixos ES-12 H com display LCD
- Tirante M 16
- Controcuscinetto horizontal
- Dispositivo de proteção regulável

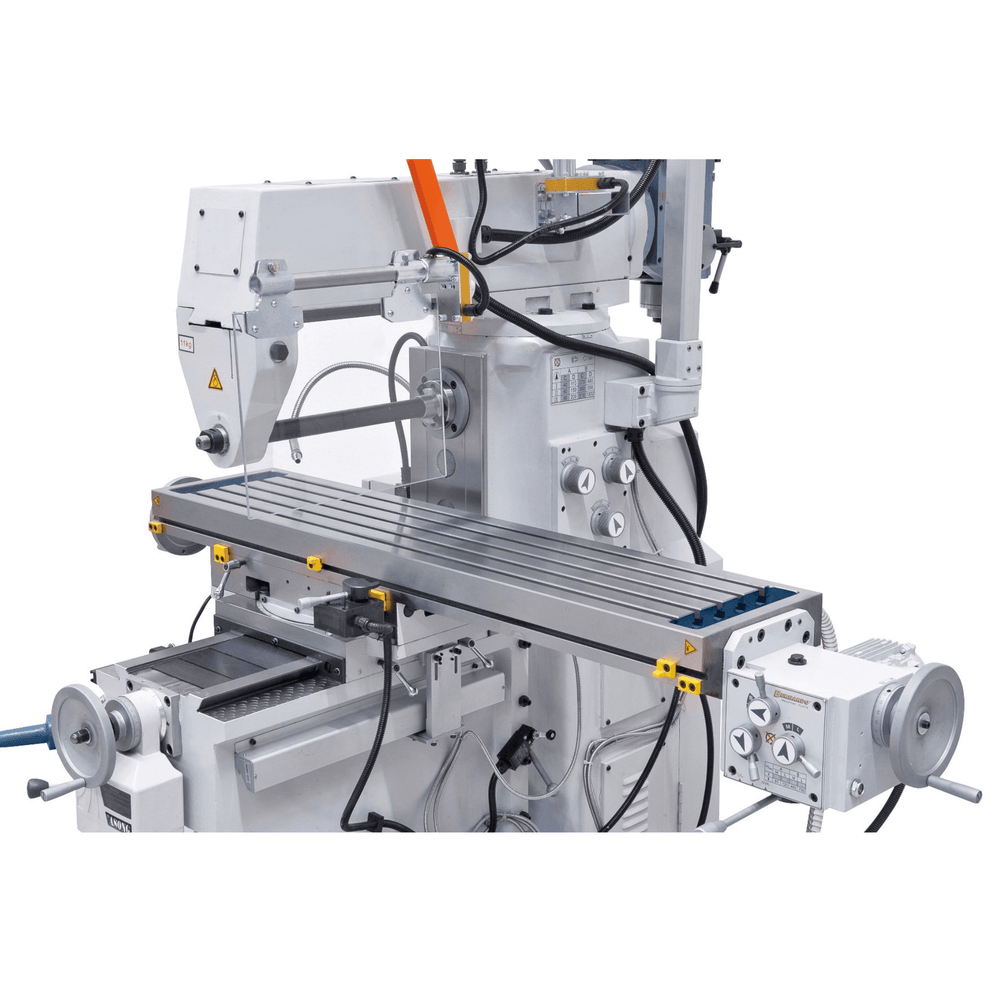

- Cobertura para fresagem horizontal
- Adaptadores ISO 40/B18 e ISO 40/MT 3
- Casquilho redução cónica MT 3/2
- Veios longos de fresagem ISO 40/27 mm e ISO 40/32 mm
- Dispositivo de arrefecimento com tanque e bomba
- Lâmpada a LED para máquina
- Conjunto ferramentas
Perguntas frequentes
Qual é a diferença com a UWF 90-1270?
As duas fresadoras condividono mesa (1.270×280 mm), corse (750/230/300 mm), tipo de buchas (ISO 40 vertical + horizontal). A diferença é apenas na potência do bucha vertical: UWF 90 V tem 2,2 kW, UWF 90-1270 tem 0,85/1,5 kW.
A UWF 90 V com motor mais potente é dimensionada para trabalhos standard profissionais sobre aços e ligas medie. A UWF 90-1270 com motor inferior é dimensionada para trabalhos mais ler ou para oficinas com necessidades contenute, com custo inferior. Para oficinas em crescita ou com trabalhos várias a UWF 90 V é strategicamente preferibile.
O motor de posicionamento eixo Z é davvero necessário?
Sim para trabalhos com riposizionamenti frequentes. Sem motor Z ou operador deve azionare manualmente o volantino dell'asse vertical para cada riposizionamento (operação lenta e faticosa para spostamenti grandes).
OU avanço rápido 660 mm/min sull'asse Z permite spostamenti de 100 mm em 9 segundos. Em confronto, o volantino manual exige 30-60 segundos a operador esperto. Para produção de série ou trabalhos com frequentes cambi de altura o risparmio de tempo é significativo. Para trabalhos statiche sobre simples peça a diferença é meno percepibile.
OU avanço automático bucha com 3 valori a quê serve?
Permite de impostare ou avanço de trabalho do bucha em furação/alesatura: 0,08 mm/rotação para aços duros e acabamentos, 0,15 mm/rotação para trabalhos standard, 0,25 mm/rotação para aços macias e sgrossature.
OU avanço automático mantém velocidade costante sem intervento do operador: o bucha avanza de apenas durante a trabalho enquanto ou operador pode controlar outros aspetti. Para furação de precisão ou alesatura é característica essenziale. Sem avanço automático, a spinta manual produce variazioni de velocidade que peggiorano a acabamento do furo.
A curso X 750 mm é 'manuale' - quê significa?
Significa que a curso longitudinal completa de 750 mm é raggiungibile apenas com avanço manual (volantino). OU avanço automático cobre uma porzione minore da curso.
Sobre molte fresadoras universais ou avanço automático é limitato a uma porzione da curso para ragioni mecânicas e de custo. Para operações standard ou avanço automático é mais que suficiente. Para movimenti de posicionamento ai limites da curso ou operador usa o volantino. Verificar as dimensões dos peças típicos antes de compra: para peças que exigem trabalho automática além a zona dell'avanzamento automático, avaliar modelos superiores.
12 stadi de velocidade sobre o bucha horizontal são troppi?
No. A maior gama de velocidade (40-1.300 rpm) exige mais stadi para coprire corretamente. A fresagem horizontal opera tipicamente a velocidade mais baixos da vertical (ferramentas frequentemente mais grandes, ex. facas para facejamento), portanto a gama 40-1.300 é adequada.

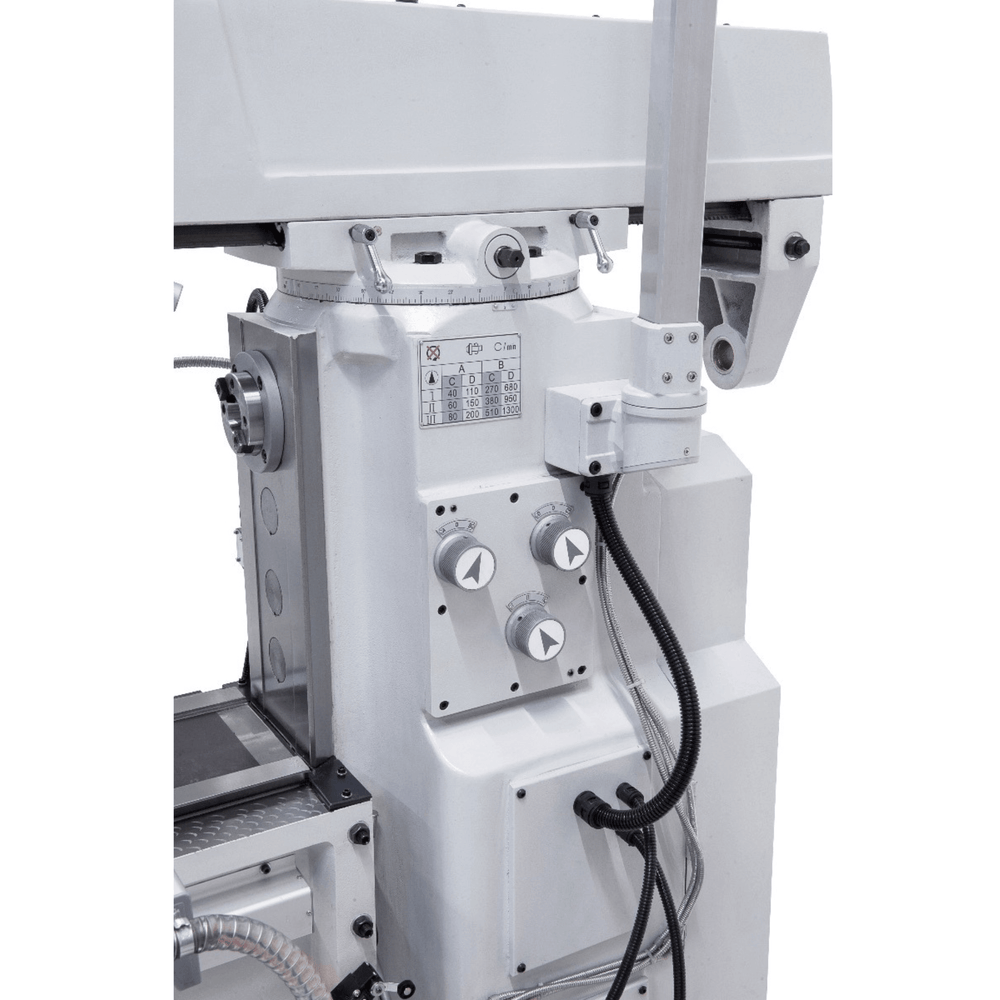

Sobre bucha horizontal os facas para facejamento podem ter Ø 100-300 mm, richiedendo velocidade periferiche especificações para cada material. OS 12 stadi permitem de trovare a velocidade mais appropriata para cada combinação ferramenta-material. Sobre a UWF 90 V o mudança velocidade é mecânico através de alavancas.
