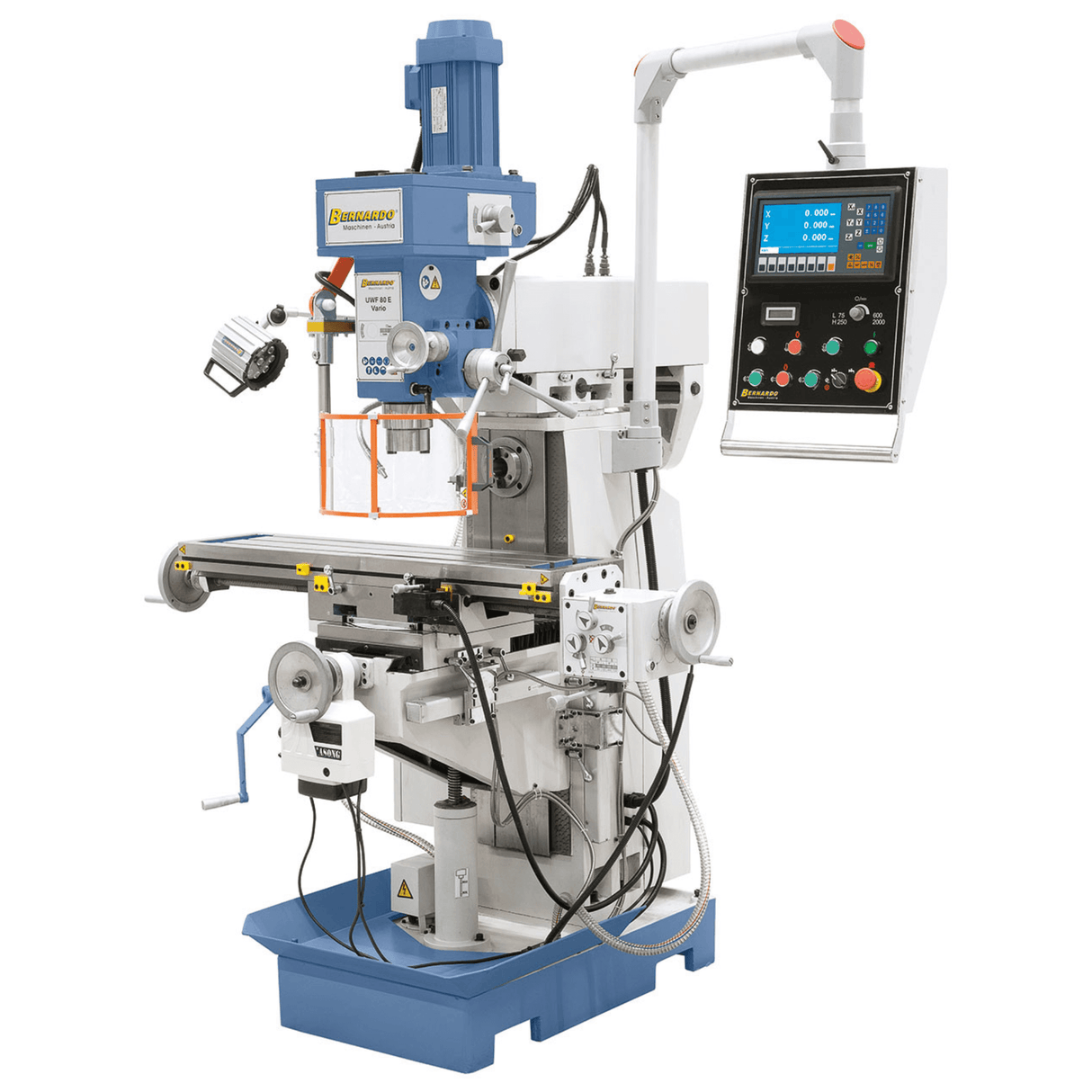

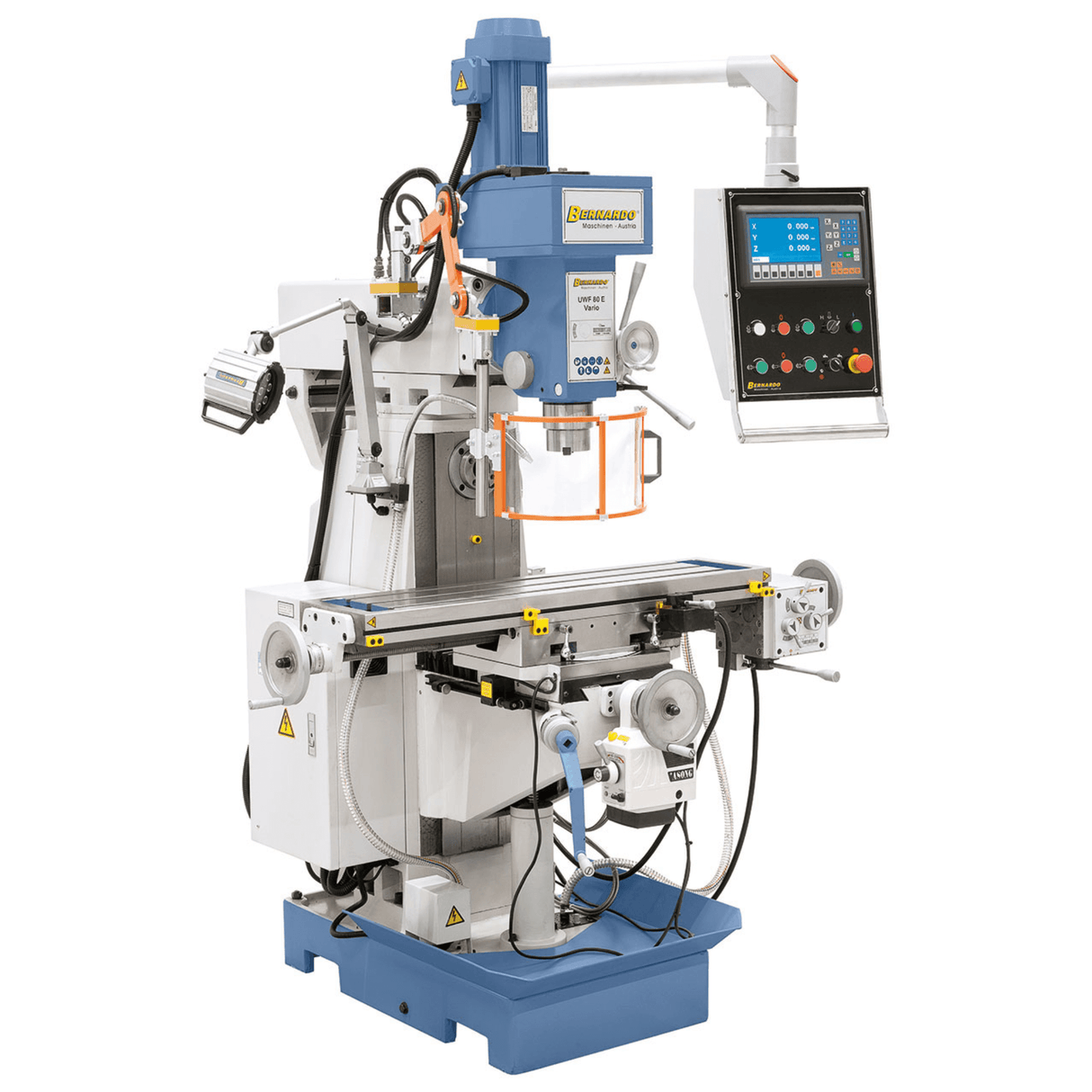

A fresadora universal Bernardo UWF 80 E Vario oferece bucha vertical e horizontal ISO 40, velocidade vertical variável em contínuo 75-600/250-2.000 rpm com inverter Delta-Frequency, velocidade horizontal 9 stadi 60-1.350 rpm, mesa 1.000×240 mm inclinável ±45° com ranhuras a T 14 mm, cabeça orientável ±90°, corse 590/175/320 mm, avanços automatici X e Y com rapidi, motor vertical 2,2 kW + horizontal 1,5 kW, estrutura em ferro fundido de 1.010 kg. DRO ES-12 H 3 eixos incluído. Produzida na Áustria, distribuída em Itália pela Krollit como distribuidor oficial Bernardo desde 2007.
-
Bucha vertical: ISO 40 com velocidade variável 75-600 / 250-2.000 rpm
-

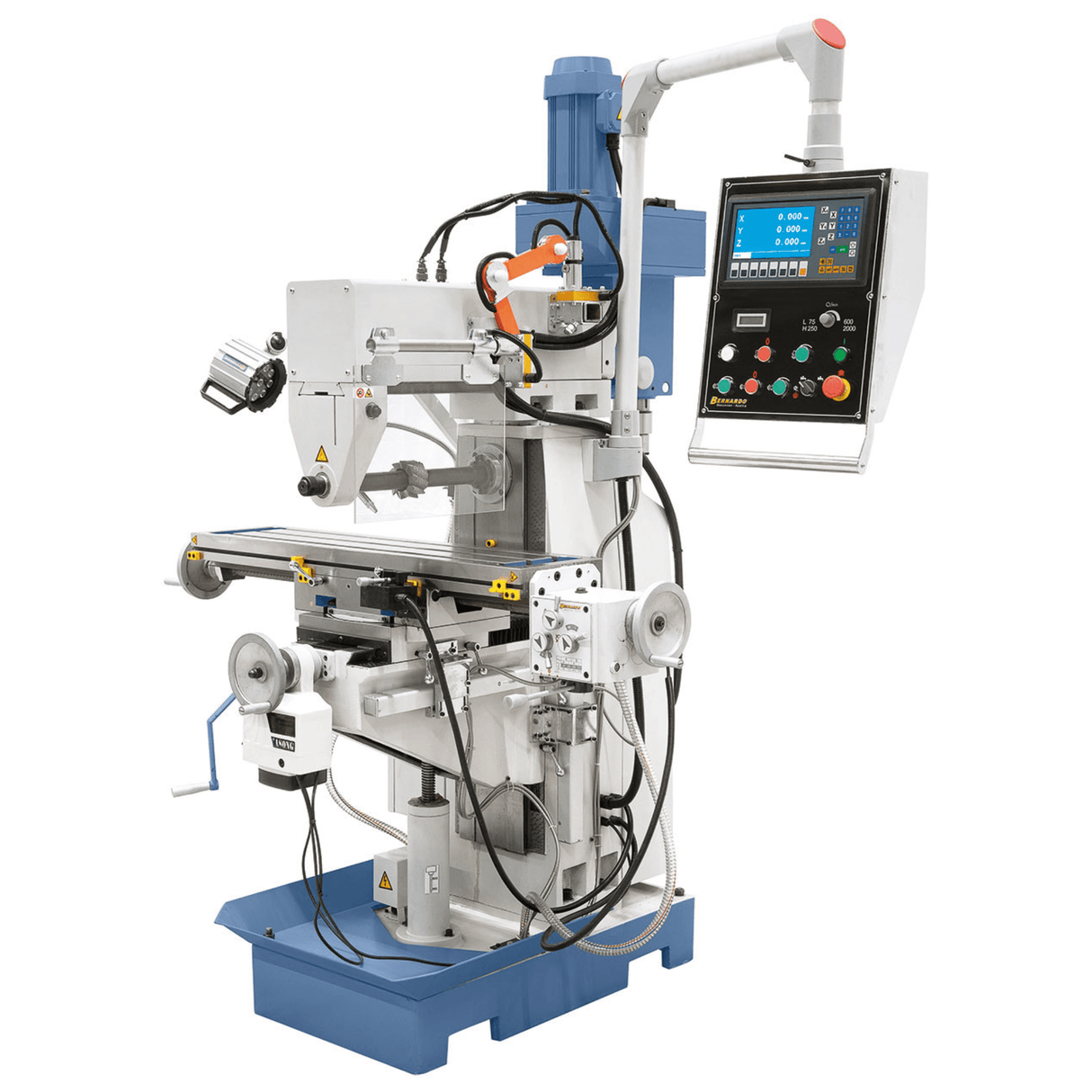

Bucha horizontal: ISO 40, 9 stadi: 60 – 1.350 rpm
-
Inverter: Delta-Frequency para regulação contínua bucha vertical
-
Mesa: 1.000 × 240 mm inclinável ±45°
-
Motor vertical: 2,2 kW (vs 0,85/1,5 kW da UWF 80 E base)
-
DRO 3 eixos: ES-12 H incluído
-
Peso: 1.010 kg
Quem usa a UWF 80 E Vario e para quê
A Bernardo UWF 80 E Vario é a versão profissional superior da UWF 80 E, distinguibile para o bucha vertical a velocidade variável (inverter Delta-Frequency) e a maior potência motor (2,2 kW vs 0,85/1,5 kW). L'inverter permite regulação contínua da velocidade vertical entre 75-600 rpm (gama bassa) e 250-2.000 rpm (gama alta): o vantagem em comparação com as 8 velocidade a stadi da UWF 80 E base é a possibilità de trovare a velocidade ideal para cada combinação ferramenta-material. Sobre aços temprati a velocidade ideal pode cadere entre duas stadi predefiniti: com inverter se imposta esattamente o valor correto. A par ideal em cada condizione de trabalho é característica dell'inverter Delta-Frequency, que mantém a par também a baixos velocidade (situazione critica para motores sem inverter). As características mecânicas de base (mesa, corse, duplo bucha, DRO ES-12 H incluído) são identiche à UWF 80 E. Nos oficinas dos clientes Krollit é escolha de oficinas mecânicas com necessidades de precisão, oficinas que trabalham materiais diferentes com velocidade ideais variabili, e produções de prototipi que exigem ottimizzazione dos parametri de corte.
OU seu lugar na gama Bernardo
A UWF 80 E Vario é a versão 'Vario' (com inverter) da UWF 80 E. Diferença chave UWF 80 E vs UWF 80 E Vario: mesma máquina mecânica, mas o bucha vertical tem inverter Delta-Frequency para velocidade em contínuo (vs 8 stadi). Motor vertical superior (2,2 vs 0,85/1,5 kW) para gestire corretamente o range estendido de velocidade. Para oficinas que trabalham materiais standard com ferramentas adeguati às velocidade predefinite, a UWF 80 E base é dimensionada corretamente com custo inferior. Para oficinas que alternano materiais diferentes (aço, alumínio, plástico, ligas especiais) e cercano velocidade ideal para cada, a UWF 80 E Vario ripaga a diferença. A diferença é simile a aquela entre fresadoras entry e fresadoras a controlo numerico: o principio dell'ottimizzazione dos parametri de corte. Sobre de lei na família: UWF 90 V (mesa 1.270×280 mm, motores 2,2+2,2 kW), UWF 90-1270, UWF 95 N (top fita média), UWF 110 (cabeça universal 360°), UWF 150 (top de gama com ISO 50).
Logística e apoio Krollit
Envio Bernardo em 5-9 dias úteis (7 dias para ou Sobre o de Itália). Com 1.010 kg exige gru ou empilhador de capacidade de carga adequada. Dimensões 1.600 × 1.500 × 2.100 mm. Adaptadores ISO 40, fresas, acessórios e peças sobressalentes originais Bernardo disponíveis de armazém com envio 3-5 dias úteis. Apoio ao cliente em italiano disponível.
Para quem é a UWF 80 E Vario
| Perfil |
Compatibilidade |
Motivo |
| Amador appassionato |
Não indicado |
Máquina industrial profissional. Aplicação exclusivamente profissional. |
| Oficina mecânica com materiais variabili |
Recomendado |
Inverter Delta-Frequency para velocidade em contínuo: ottimizza parametri de corte para cada material (aço, alumínio, ligas). Motor vertical 2,2 kW gestisce par estável a todas as velocidade. |
| Oficina de prototipazione / produção de precisão |
Recomendado |
Velocidade em contínuo permite ottimizzazione fino dos parametri de corte para acabamentos de alta qualidade. A UWF 80 E base com 8 stadi pode pedir compromessi sobre os parametri. |
Não indicado para: oficinas com trabalhos standard sobre materiais individuais (a UWF 80 E base com 8 stadi é dimensionada corretamente com custo inferior); oficinas sem linha trifásica 400V; peças grandes além mesa 1.000×240 mm (avaliar UWF 90 V ou superiores); produção de série a alta cadenza (avaliar CNC).

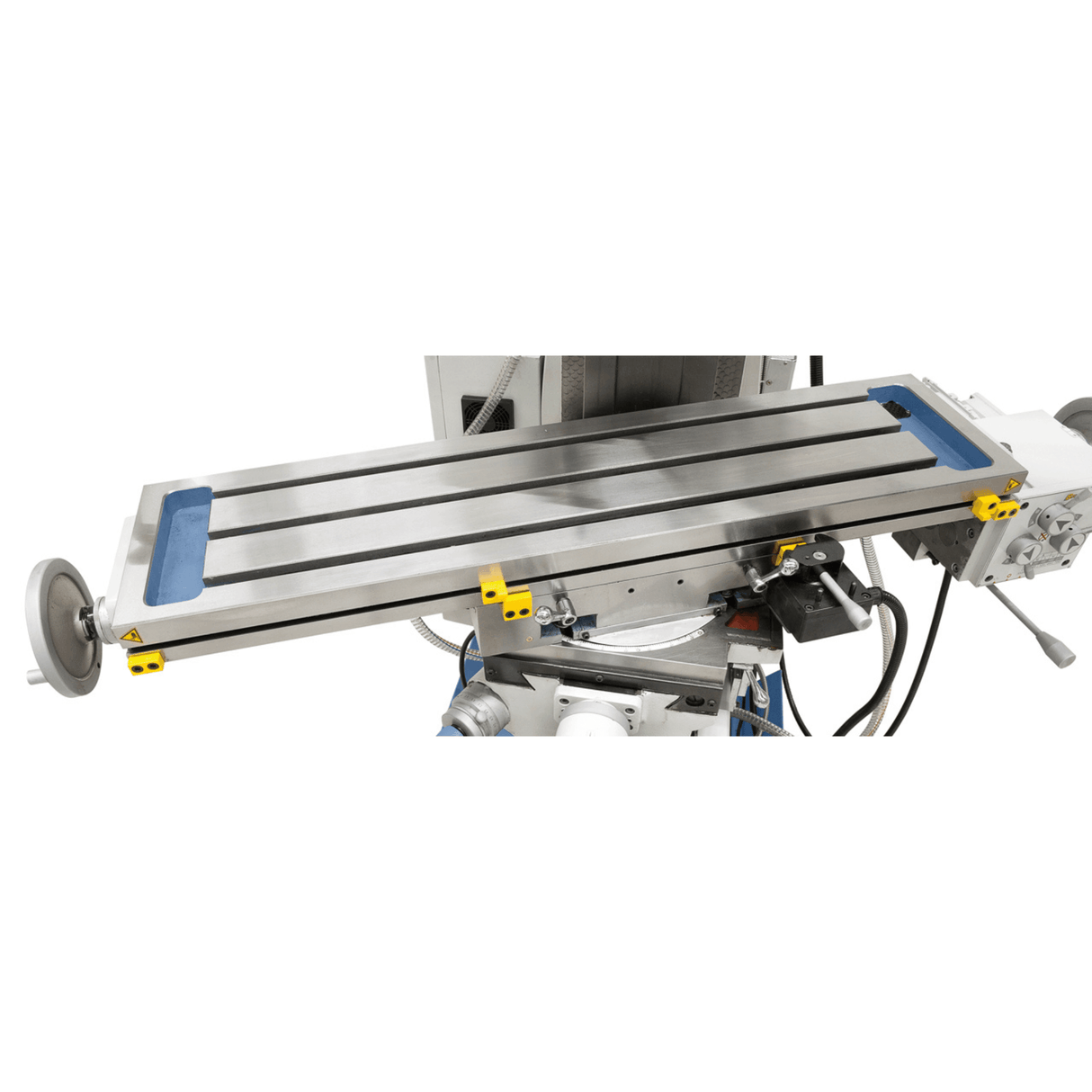

Mesa
| Específica |
Valor |
| Dimensões mesa |
1.000 × 240 mm |
| Ranhuras a T mesa |
14 mm |
| Inclinação mesa |
-45° / +45° |
Buchas
| Específica |
Valor |
| Encaixe bucha |
ISO 40 (vertical e horizontal) |
| Velocidade bucha vertical (Vario) |
75-600 / 250-2.000 rpm em contínuo |
| Velocidade bucha horizontal |
(9) 60 – 1.350 rpm |
| Curso bucha |
125 mm |
| Inverter |
Delta-Frequency |
Corse e capacidade
| Específica |
Valor |
| Corse (X / Y / Z) |
590 / 175 / 320 mm |
| Distância bucha – mesa |
55 – 375 mm |
| Distância bucha – coluna |
225 – 650 mm |

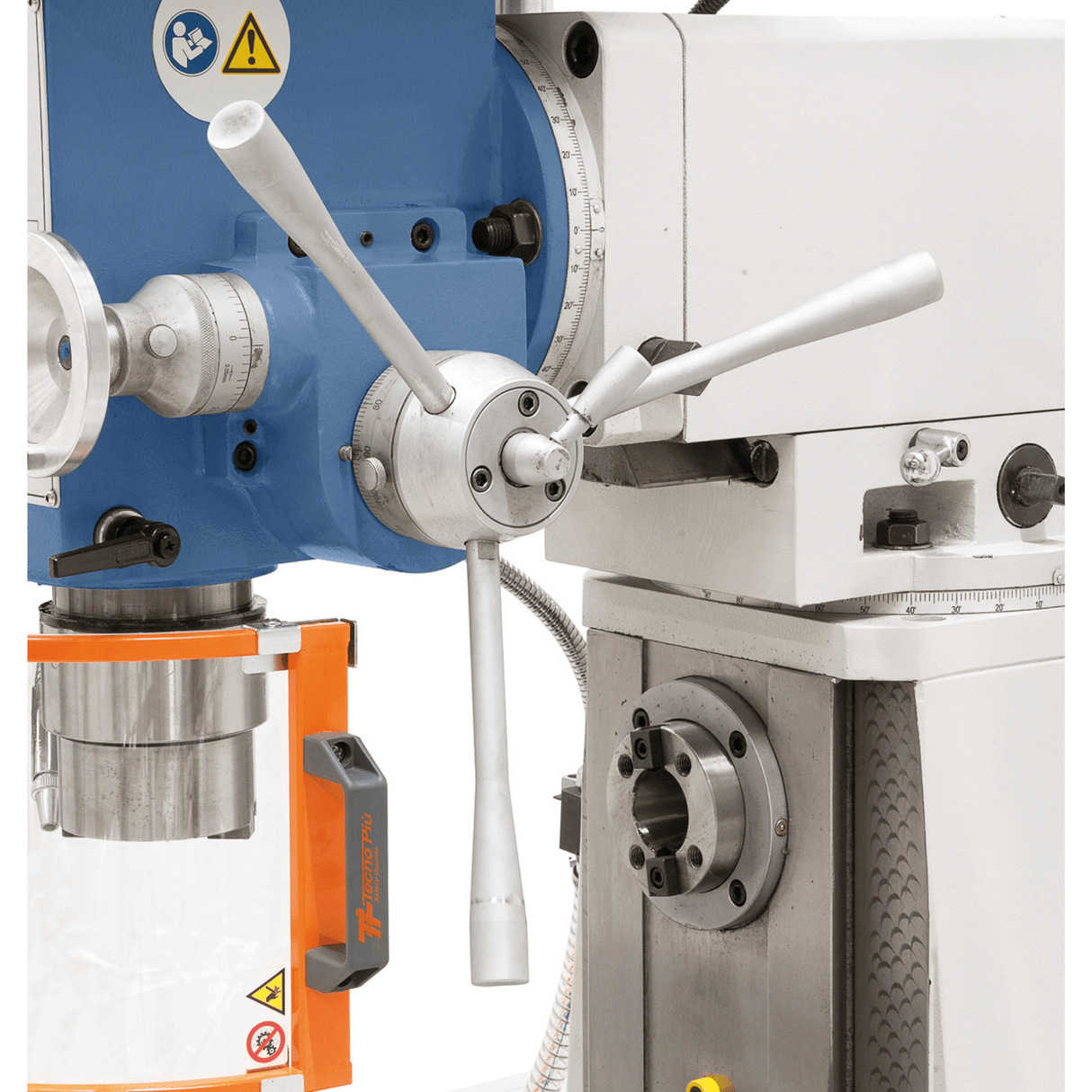

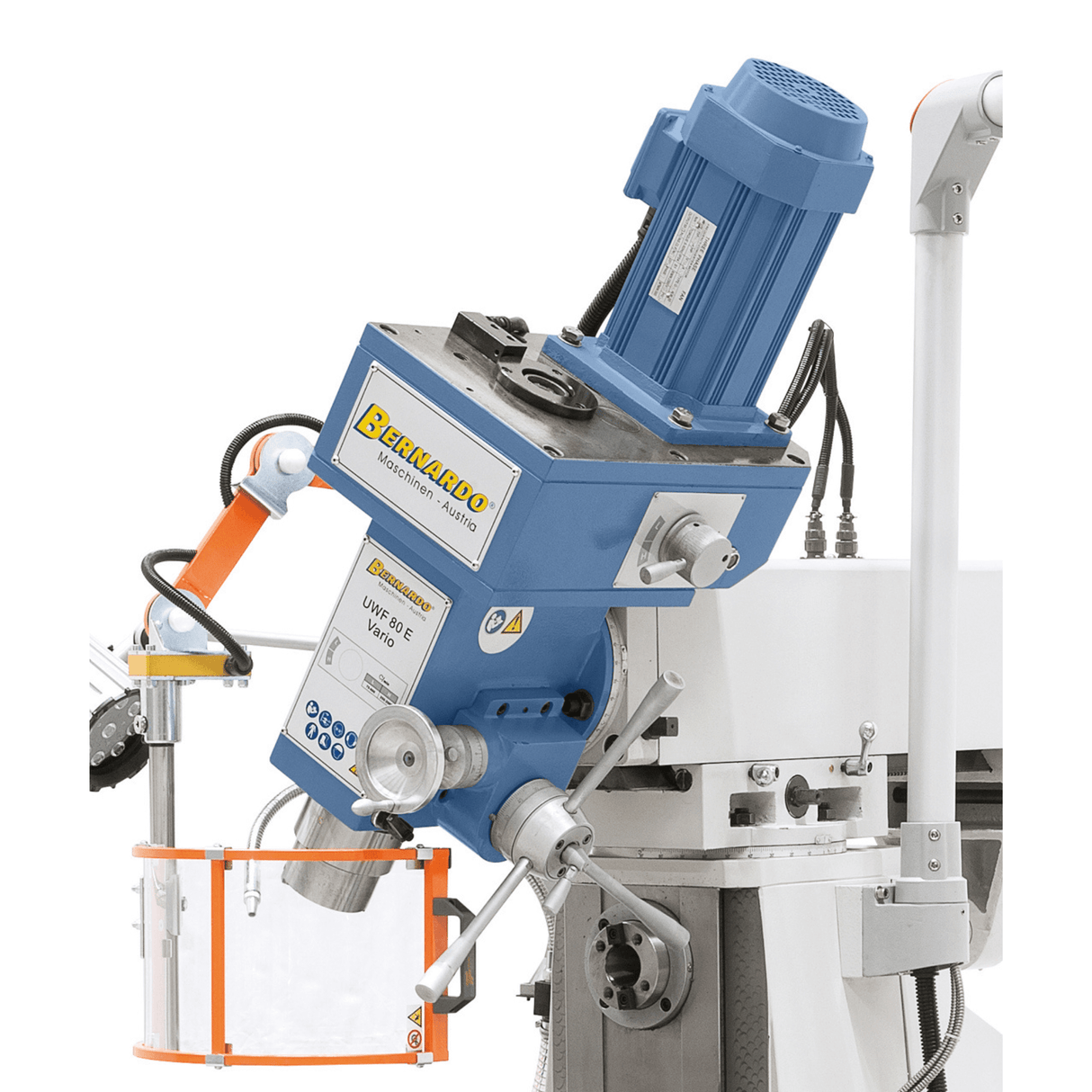

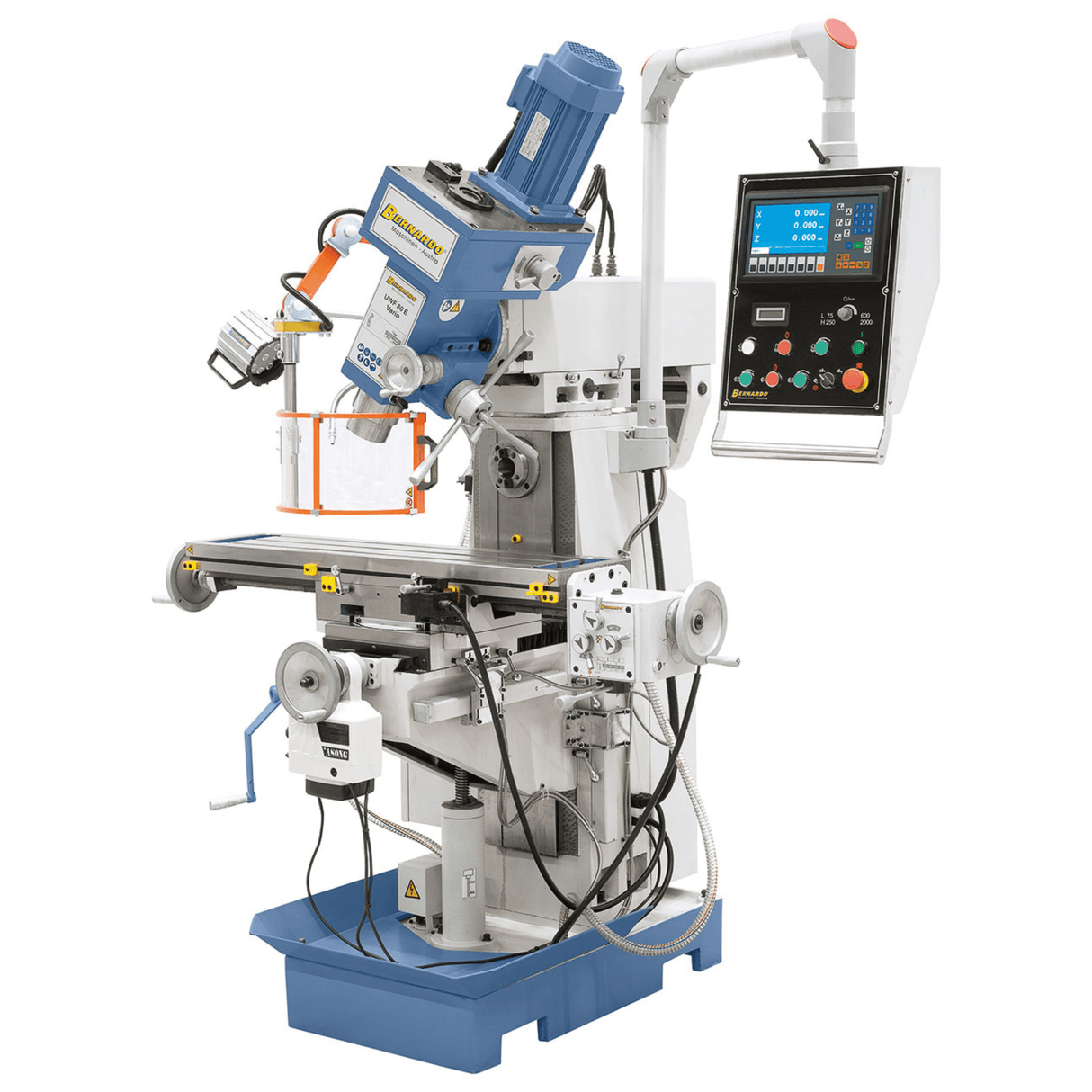

Cabeça orientável
| Específica |
Valor |
| Inclinação cabeça |
-90° / +90° |

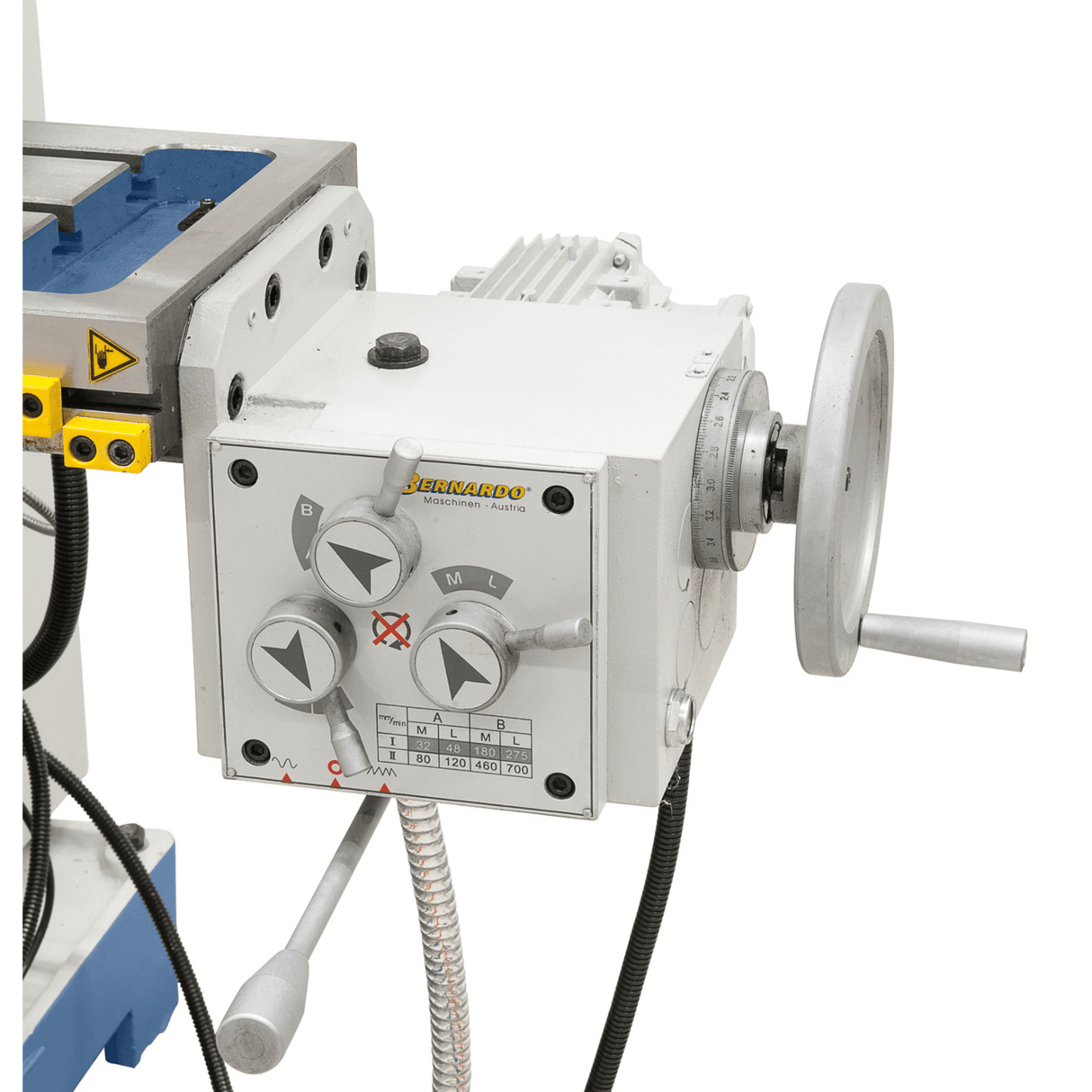

Avanços
| Específica |
Valor |
| Avanços longitudinali (x) |
(8) 32 – 700 mm/min |
| Avanços automatici |
X e Y (com rapidi inclusi) |
Motor e alimentação
| Específica |
Valor |

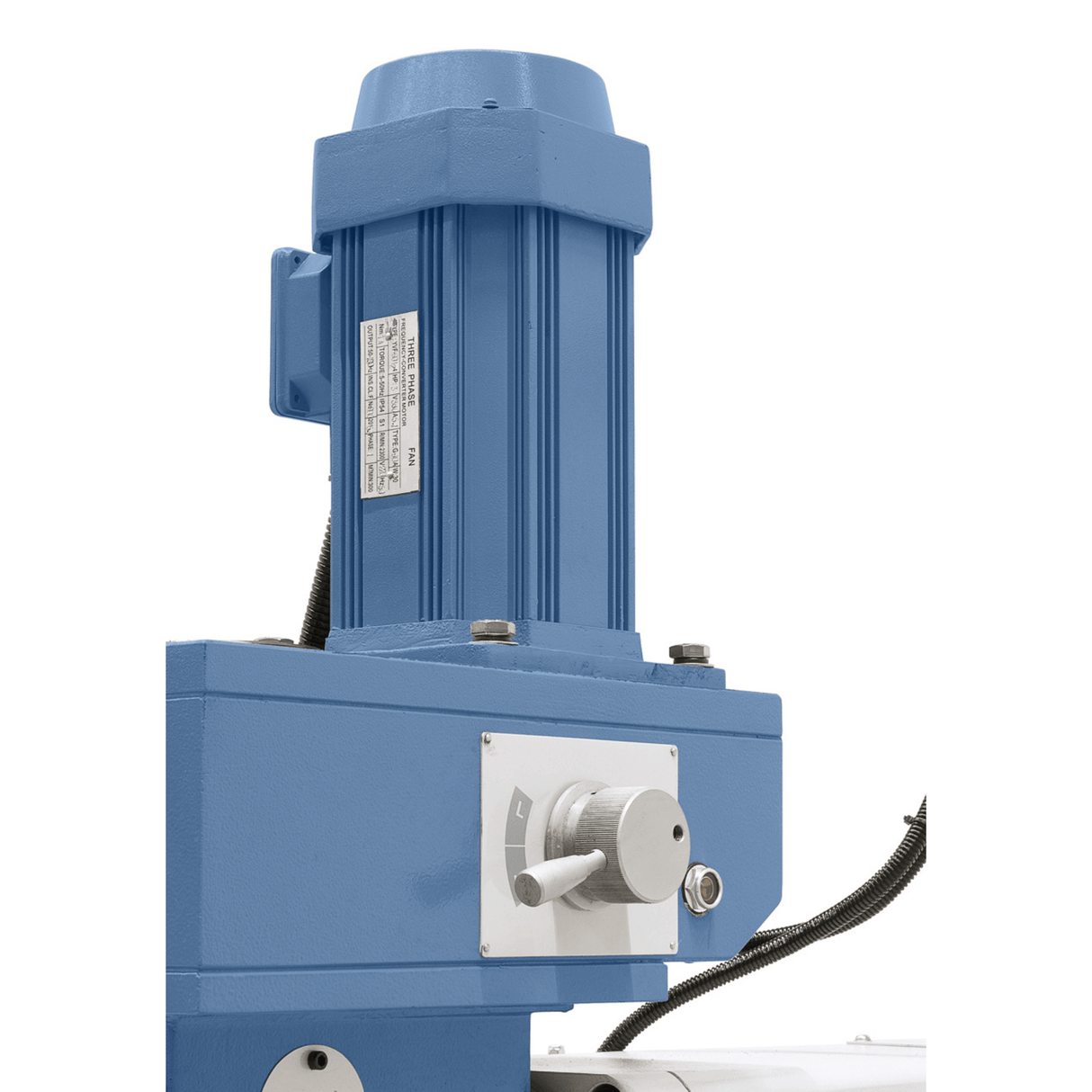

| Potência motor vertical |
2,2 kW |
| Potência motor horizontal |
1,5 kW |
| Alimentação |
400V – 50Hz – trifásica |

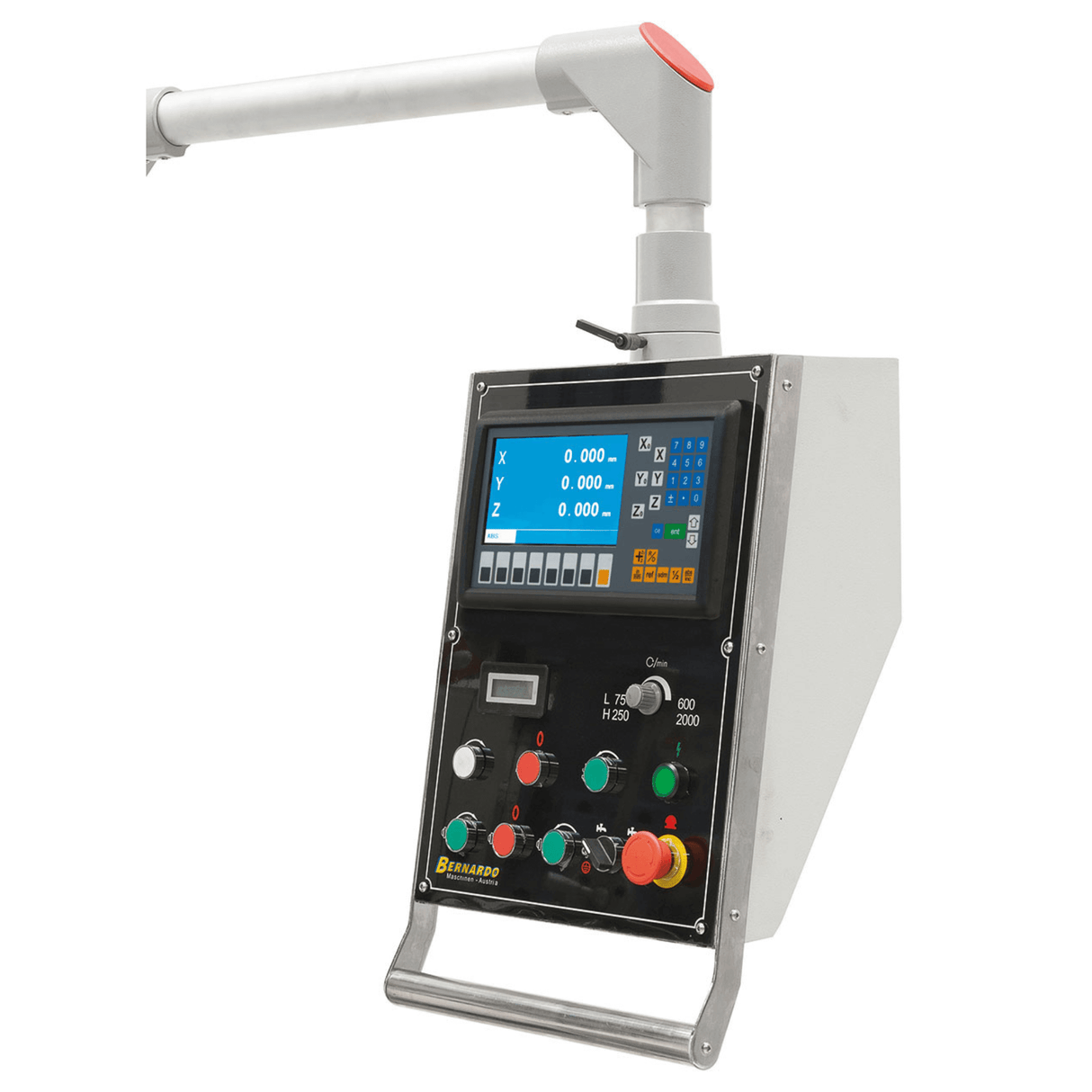

DRO incluído
| Específica |
Valor |
| Visualizador |
ES-12 H 3 eixos com display LCD |
Dimensões e peso
| Específica |
Valor |
| Dimensões máquina (L × P × A) |
1.600 × 1.500 × 2.100 mm |
| Peso |
1.010 kg |
Conformidade
| Específica |
Valor |
| Marcação |
CE |
| Diretiva |
Máquinas 2006/42/CE |
Equipamento standard
- Fresadora universal Bernardo UWF 80 E Vario
- Visualizador digital a 3 eixos ES-12 H com LCD
- Tirante M16
- Lâmpada LED integrada
- Dispositivo de arrefecimento
- Inverter de frequência Delta-Frequency

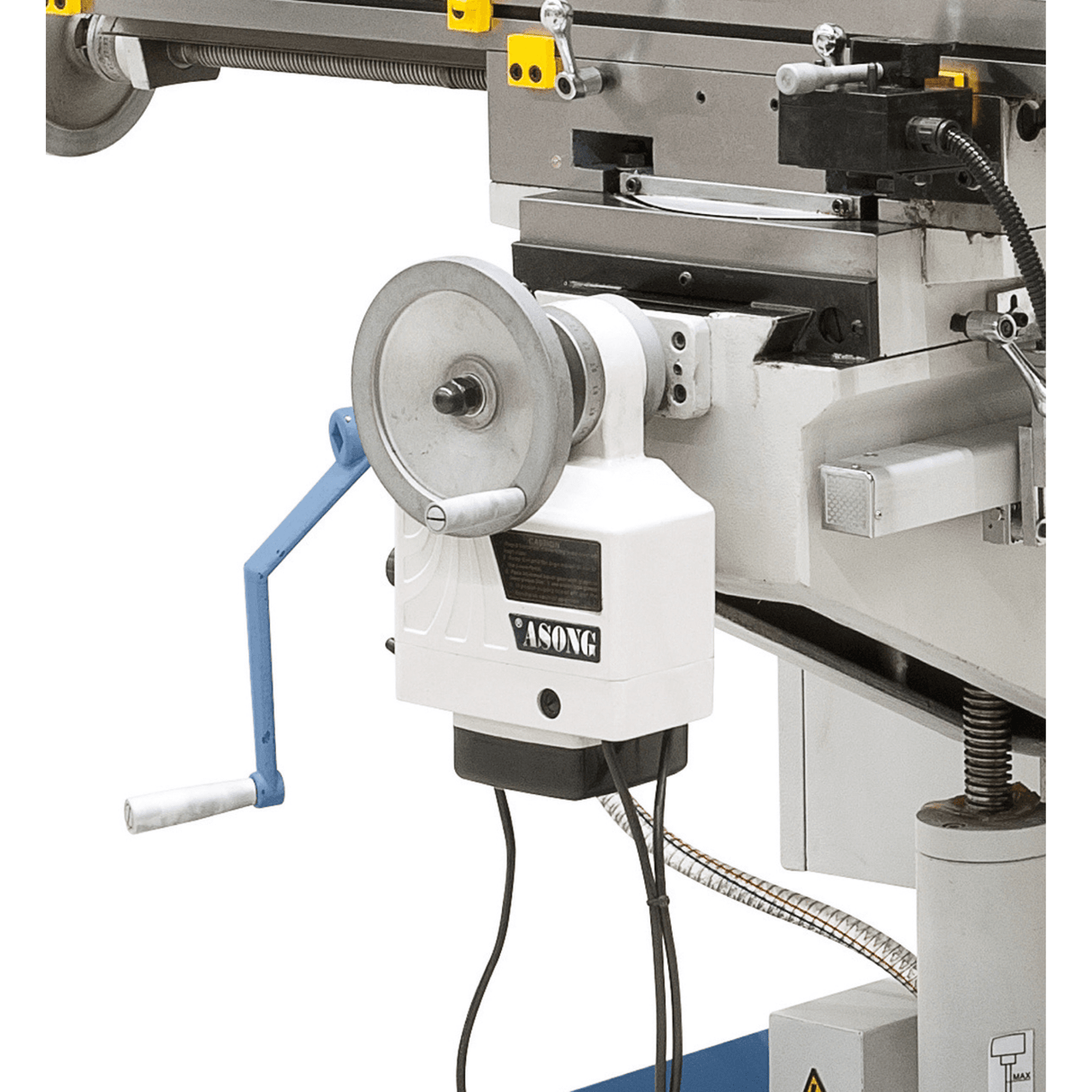

- Avanço automático sobre os eixos X e Y
- Adaptadores ISO 40/MT 3 e ISO 40/B18
- Casquilho cónica Morsas MT 3/2
- Veio de fresagem longo ISO 40/27 mm
- Contro apoio horizontal

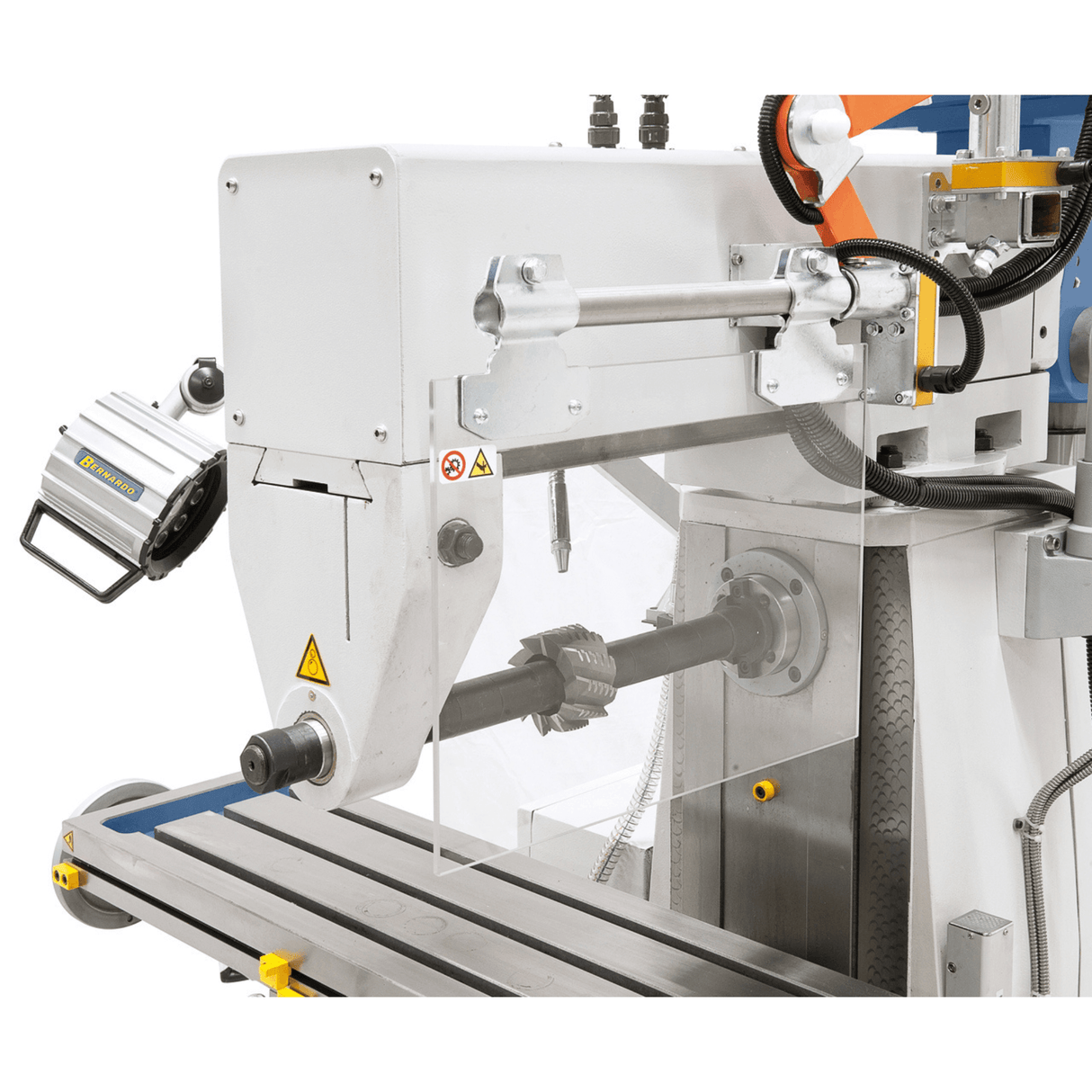

- Proteções reguláveis e cobertura fresagem horizontal
- Ferramentas de servizio
Perguntas frequentes
Quê significa 'inverter Delta-Frequency'?
É um inverter (variatore elettronico de frequência) de marca Delta que alimenta o motor com frequência variável, generando velocidade de rotação regulável em contínuo. Mantém a par ideal também a baixos velocidade.
OS motores asincroni alimentati diretamente da rede (50 Hz fissi) generano par reduzida a baixos velocidade. L'inverter modula a frequência mantendo par costante: a 5 Hz (velocidade 1/10 da nominal) a par é ancora do 90-100% em comparação com a nominal. Esta característica é determinante para fresature pesados a velocidade baixos, situazione típica sobre aços duros e ferramentas grandes.
As 2 gamme 75-600 e 250-2.000 são separate?
Sim, são 2 gamme de velocidade separate, selezionabili através de mudança mecânico. Entro cada gama a velocidade se regola em contínuo através de l'inverter.
A dupla gama é característica costruttiva: uma sola gama 75-2.000 sarebbe possível mas com compromessi sobre a par às estremità. As 2 gamme separate (gama bassa para par alta, gama alta para velocidade elevate) oferecem desempenho ideais em tudo o range. Para a maior parte das trabalhos uma sola gama cobre l'esigenza; o mudança é necessário apenas para cambi radicali de trabalho.
A UWF 80 E Vario sostituisce a UWF 80 E base?
Não, são 2 modelos paralelos com características diferentes. A UWF 80 E base é entry com 8 stadi predefiniti; a UWF 80 E Vario é profissional com velocidade em contínuo. Ambas rimangono no catálogo Bernardo para oficinas com necessidades diferentes.
Para oficinas com produção standard sobre materiais noti a UWF 80 E base é suficiente e mais economica. Para oficinas com necessidades de ottimizzazione dos parametri de corte (varietà de materiais, prototipi, produção de precisão) a UWF 80 E Vario é dimensionada corretamente. A diferença de preço riflette l'inverter, o motor mais potente e a complessità elétrica.
Quanto é fiável l'inverter Delta-Frequency?
Delta é uno dos principais costruttori industriais de inverter ao mondo, com fiabilidade riconosciuta em aplicações industriais continuative. A durabilidade operacional é tipicamente superior a 10 anni em uso diário standard.
Os inverter são componentes elettronici com vida útil acabada (vs componentes meccanici da máquina). Em caso de guasto, a substituição dell'inverter é operação standard de manutenção (1-2 horas de intervento). O custo de substituição é conteúdo em comparação com ou valor da máquina. Para uso intensivo é raccomandato monitorare as condizioni operative (temperatura, limpeza das prese de ar) para massimizzare a durabilidade.
Qual gama usar para fresagem sobre aço standard?
Para aços standard (S235, C40) com ferramentas de Ø 10-20 mm a gama alta 250-2.000 rpm é geralmente adequada. Para ferramentas grandes (Ø além 50 mm) ou aços temprati a gama bassa 75-600 rpm é mais appropriata.
A velocidade de corte ideal depende do diâmetro de ferramenta e do material: a formula é V = π × D × n / 1.000 (V em m/min, D em mm, n em rpm). Para aço macia com fresa Ø 12 mm em HSS, V típica é 25-30 m/min, correspondente a cerca de 700-800 rpm. Para metal duro a mesma trabalho pode salire a 60-100 m/min (1.500-2.500 rpm). A regulação fino em contínuo com l'inverter permite de trovare o valor ideal.
