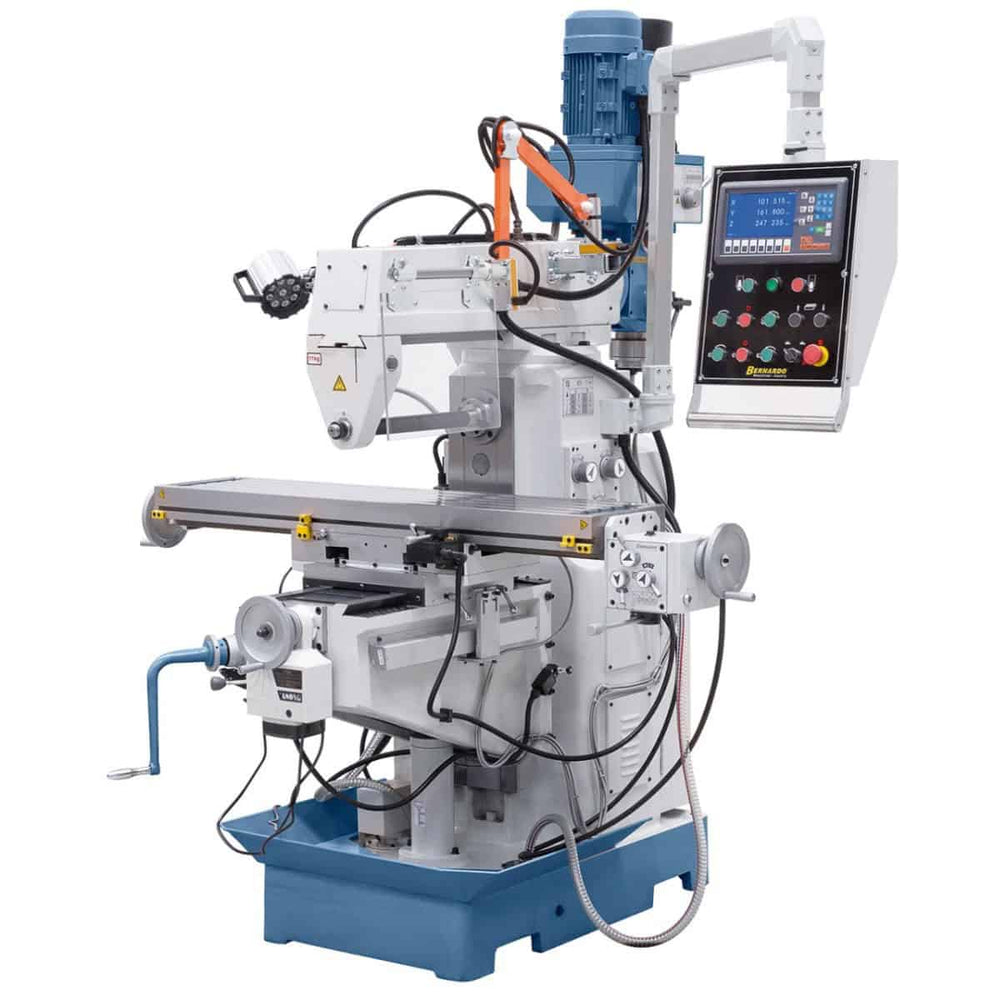

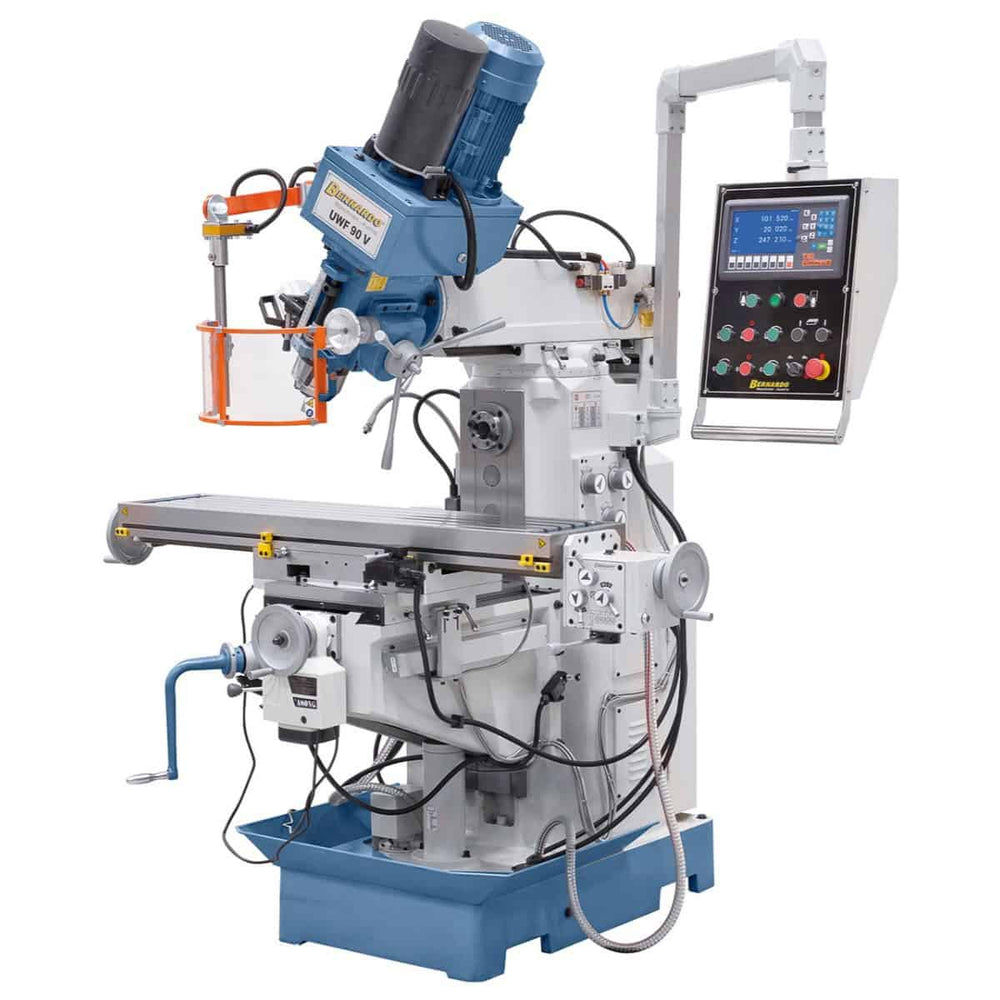

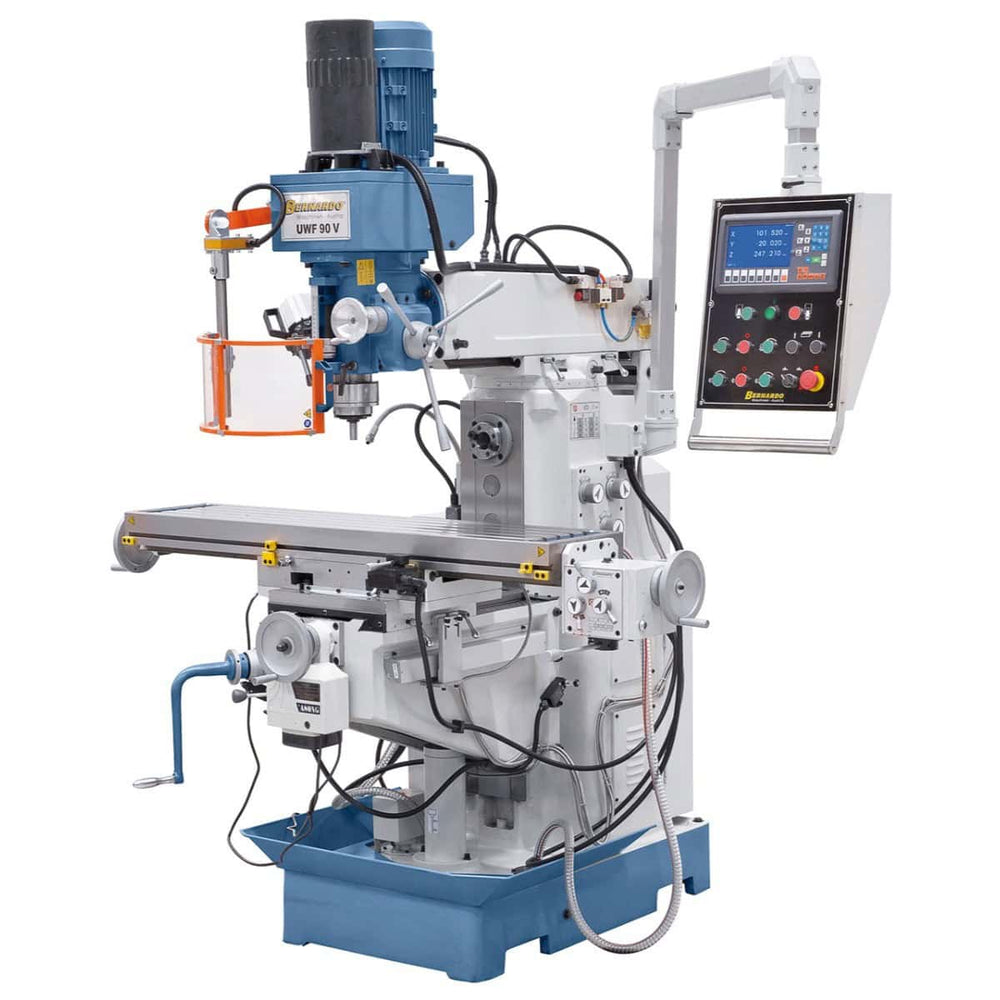

Fresadora universal Bernardo UWF 90 V com fixação pneumático DIN 2080 – ISO 40, duplo bucha, mesa 1.270×280 mm, DRO 3 eixos
Fresadora universal Bernardo UWF 90 V com fixação pneumático DIN 2080 – ISO 40, duplo bucha, mesa 1.270×280 mm, DRO 3 eixos está esgotado e será enviado assim que estiver de novo em estoque.
Iscriviti alla nostra newsletter
Ricevi gli ultimi aggiornamenti su tutte le nostre nuove collezioni, saldi, offerte e date di arrivo dei prodotti.
-
Descrizione
-
Sicurezza del prodotto
-
Recensioni
Descrizione

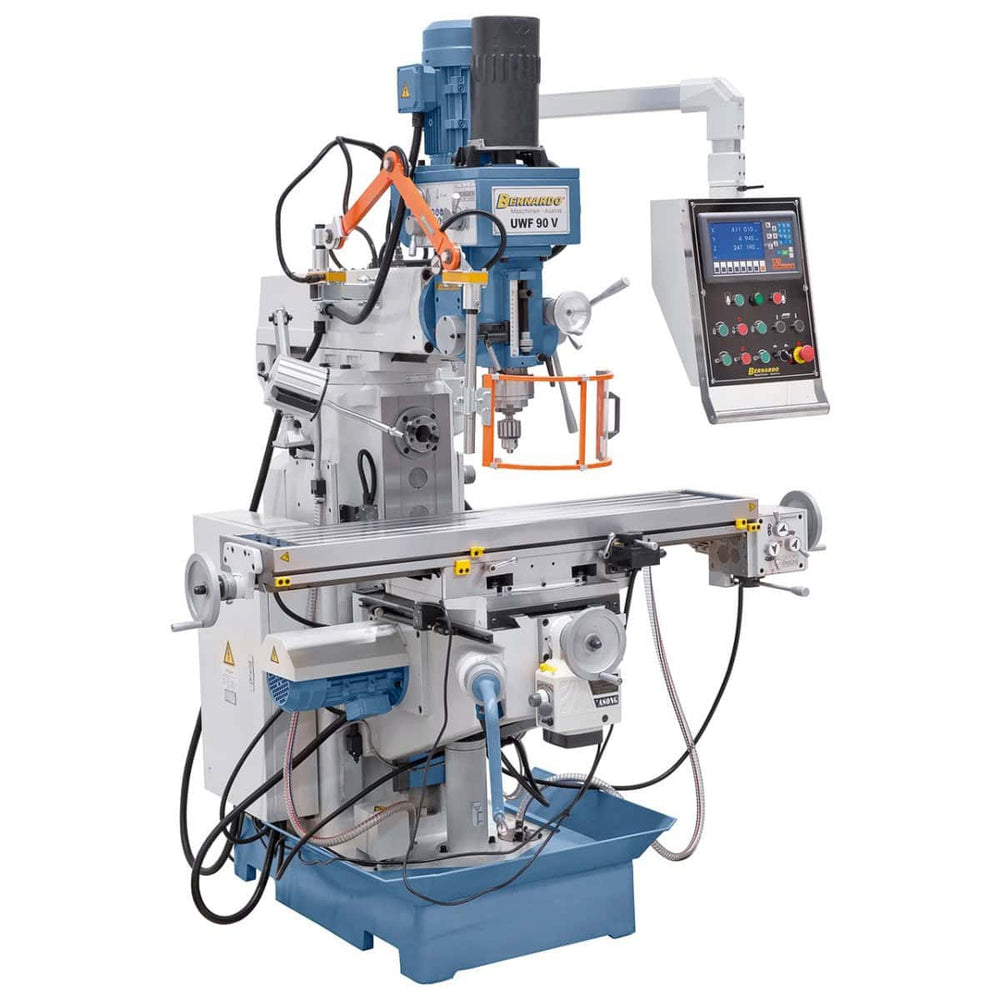

A fresadora universal Bernardo UWF 90 V com fixação pneumático oferece bucha vertical e horizontal ISO 40, velocidade vertical 8 stadi 90-2.000 rpm e horizontal 12 stadi 40-1.300 rpm, sistema de fixação pneumático ferramenta DIN 2080 para cambi rapidi, mesa 1.270×280 mm inclinável ±45° com ranhuras a T 14 mm, cabeça orientável -90°/+90°, corse 750 (manual)/230/300 mm, avanços automatici X e Y com motor de posicionamento Z (rápido 660 mm/min), avanço automático bucha (0,08/0,15/0,25 mm/rotação), motores 2,2 kW vertical + 2,2 kW horizontal, estrutura em ferro fundido cinzenta. DRO ES-12 H 3 eixos incluído. Peso 1.310 kg. Produzida na Áustria, distribuída em Itália pela Krollit como distribuidor oficial Bernardo desde 2007.
- Buchas: Vertical e horizontal ISO 40
- Fixação ferramenta: Pneumático DIN 2080 para mudança rápida
- Velocidade vertical: 8 stadi: 90 – 2.000 rpm
- Velocidade horizontal: 12 stadi: 40 – 1.300 rpm
- Mesa: 1.270 × 280 mm inclinável ±45°
- Motores: 2,2 kW vertical + 2,2 kW horizontal
- DRO 3 eixos: ES-12 H incluído de série
Quem usa a UWF 90 V com fixação pneumático DIN 2080 e para quê
A Bernardo UWF 90 V com fixação pneumático é a versão profissional superior da UWF 90 V base, distinguibile para o sistema de fixação pneumático ferramenta DIN 2080 incluído. Característica chave: o fixação pneumático permite o mudança ferramenta em 5-10 segundos (vs 30-60 segundos do fixação manual standard). Para oficinas com produção de série ou trabalhos que exigem frequentes cambi ferramenta, o risparmio de tempo é significativo: uma trabalho típica com 5-10 cambi ferramenta pode reduzir os tempos morti de 5-10 minutos para peça. As características mecânicas de base são identiche à UWF 90 V (mesa 1.270×280 mm, duplo bucha ISO 40, motores 2,2+2,2 kW, DRO incluído): a diferença é exclusivamente no sistema de fixação de ferramenta. DIN 2080 é o standard internazionale para o fixação pneumático ISO 40: os ferramentas commerciali compatíveis são ampiamente disponíveis. Nos oficinas dos clientes Krollit é escolha de oficinas mecânicas com produção de série, oficinas CNC que usam fresadoras manuais para setup rapidi, e oficinas profissionais que valorizzano eficiência operacional.
OU seu lugar na gama Bernardo
A UWF 90 V com fixação pneumático é a versão com mudança ferramenta rápido da UWF 90 V base. Diferença chave: mesma máquina mecânica, mas fixação pneumático DIN 2080 (vs fixação manual tradizionale). Para oficinas com produção standard a bassa frequência de mudança ferramenta a UWF 90 V base é suficiente com custo inferior. Para oficinas que cambiano ferramenta frequentemente (multi-step sobre simples peça, produção de série, trabalhos miste) a versão com fixação pneumático ripaga a diferença com os tempos morti risparmiati. Mesmo sistema de fixação pneumático é disponível sobre a UWF 90-1270 (versão com motor vertical meno potente) e sobre a UWF 95 N (top fita média). Para oficinas em crescita strategicamente preferibile a versão pneumática: l'investimento iniziale superior se ripaga rapidamente com uso intensivo. Para investimento immediato conteúdo a versão manual é adequada.
Logística e apoio Krollit
Envio Bernardo em 5-9 dias úteis (7 dias para ou Sobre o de Itália). Com 1.310 kg exige gru ou empilhador de capacidade de carga adequada. Dimensões 1.750 × 1.500 × 2.200 mm. Necessária alimentação ar compressa para o sistema de fixação pneumático. Adaptadores ISO 40 DIN 2080, fresas e peças sobressalentes originais Bernardo disponíveis de armazém com envio 3-5 dias úteis. Apoio ao cliente em italiano disponível.
Para quem é a UWF 90 V com fixação pneumático DIN 2080
| Perfil | Compatibilidade | Motivo |
|---|---|---|
| Amador appassionato | Não indicado | Máquina industrial profissional com sistema pneumático. Aplicação exclusivamente profissional. |
| Oficina com produção de série | Recomendado | Fixação pneumático DIN 2080 reduz os tempos de mudança ferramenta de 4-6x. Para trabalhos multi-step sobre peças seriali o risparmio é significativo. |
| Oficina com trabalhos miste / cambi ferramenta frequentes | Recomendado | Para trabalhos que exigem fresature multiple sobre simples peça (desbaste, acabamento, alesatura, furação) o mudança ferramenta rápido é característica decisiva. |
Não indicado para: oficinas sem alimentação ar compressa (o sistema pneumático é obrigatório); oficinas com produção standard a basso turnover ferramenta (a UWF 90 V base é dimensionada corretamente com custo inferior); operações que exigem apenas bassa potência (a UWF 90-1270 com motor meno potente é mais economica).

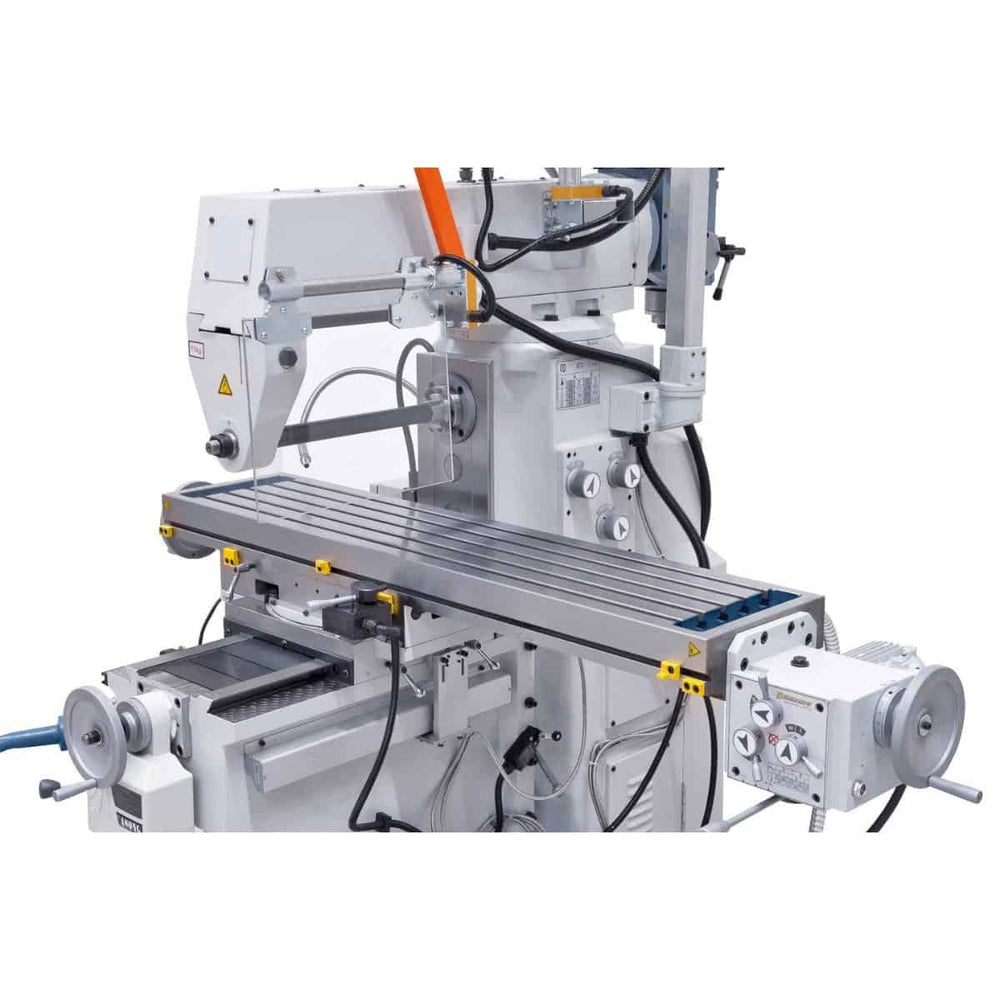

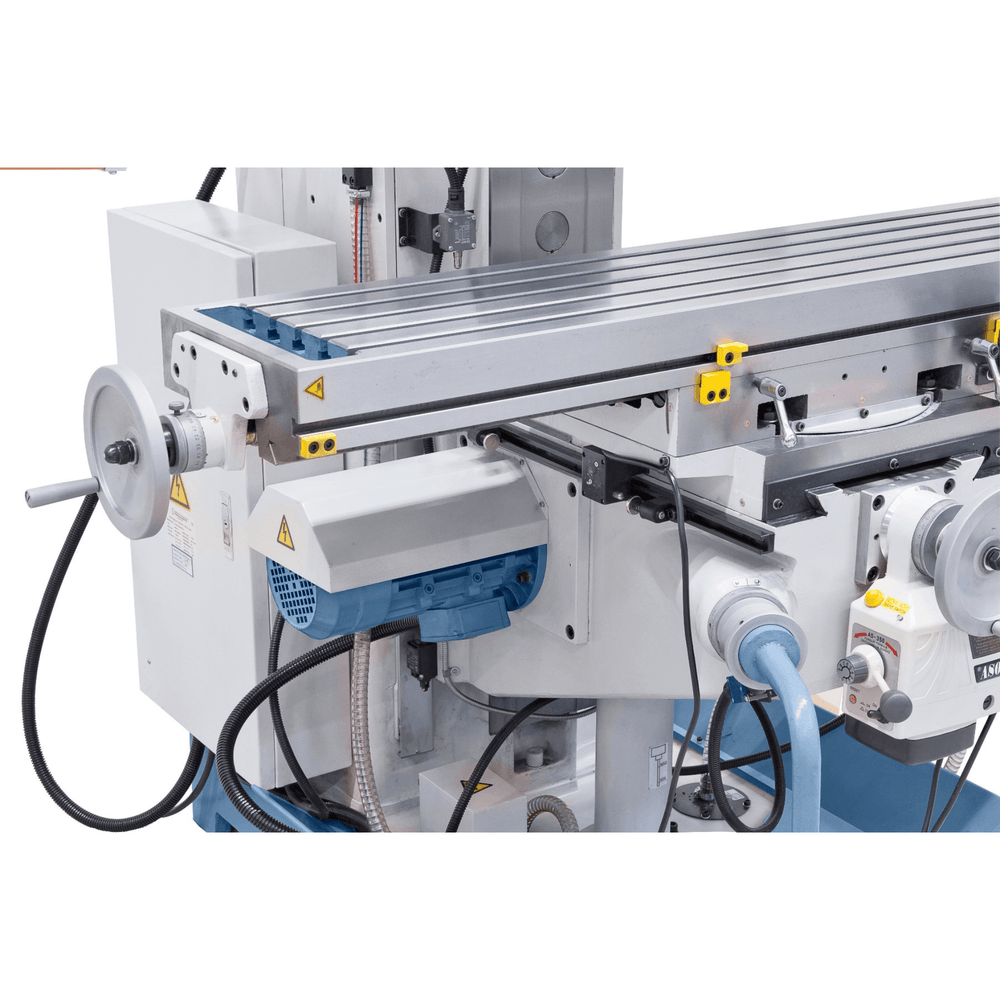

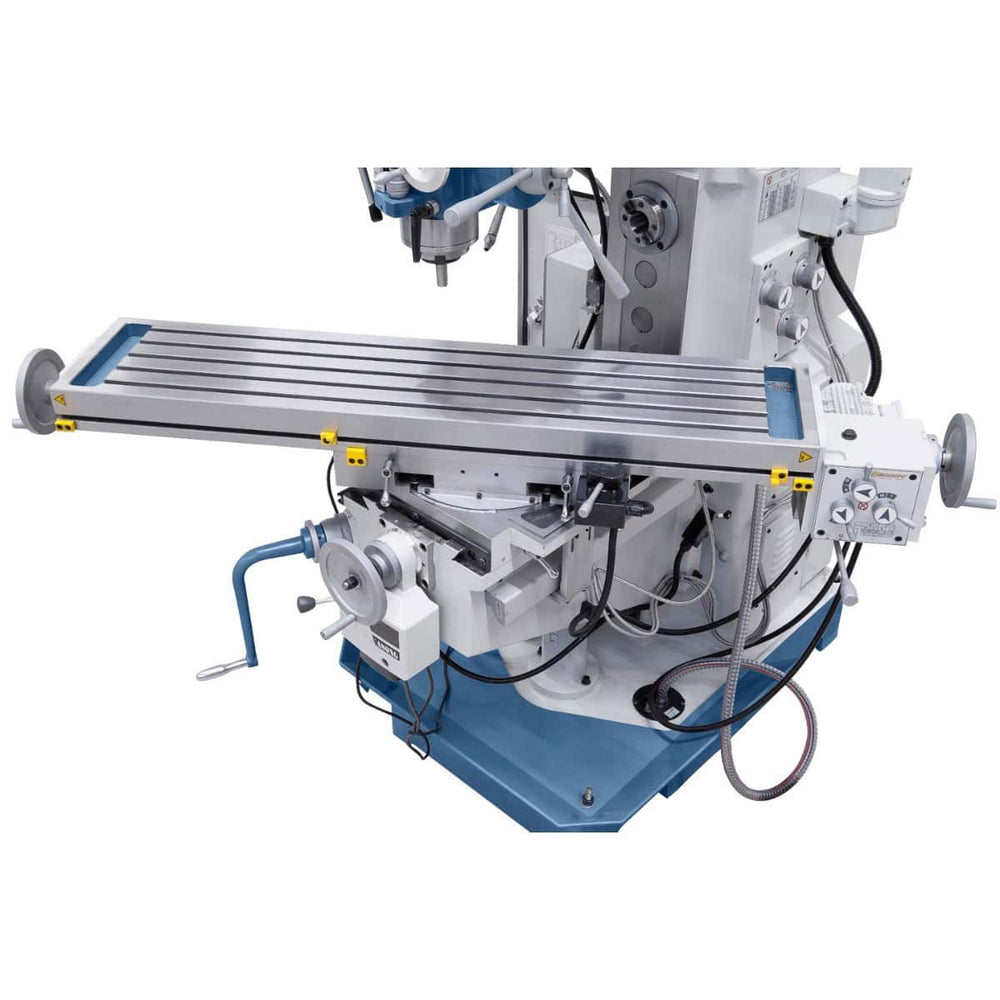

Mesa
| Específica | Valor |
|---|---|
| Dimensões mesa | 1.270 × 280 mm |
| Ranhuras a T mesa | 14 mm |
| Inclinação mesa | -45° / +45° |

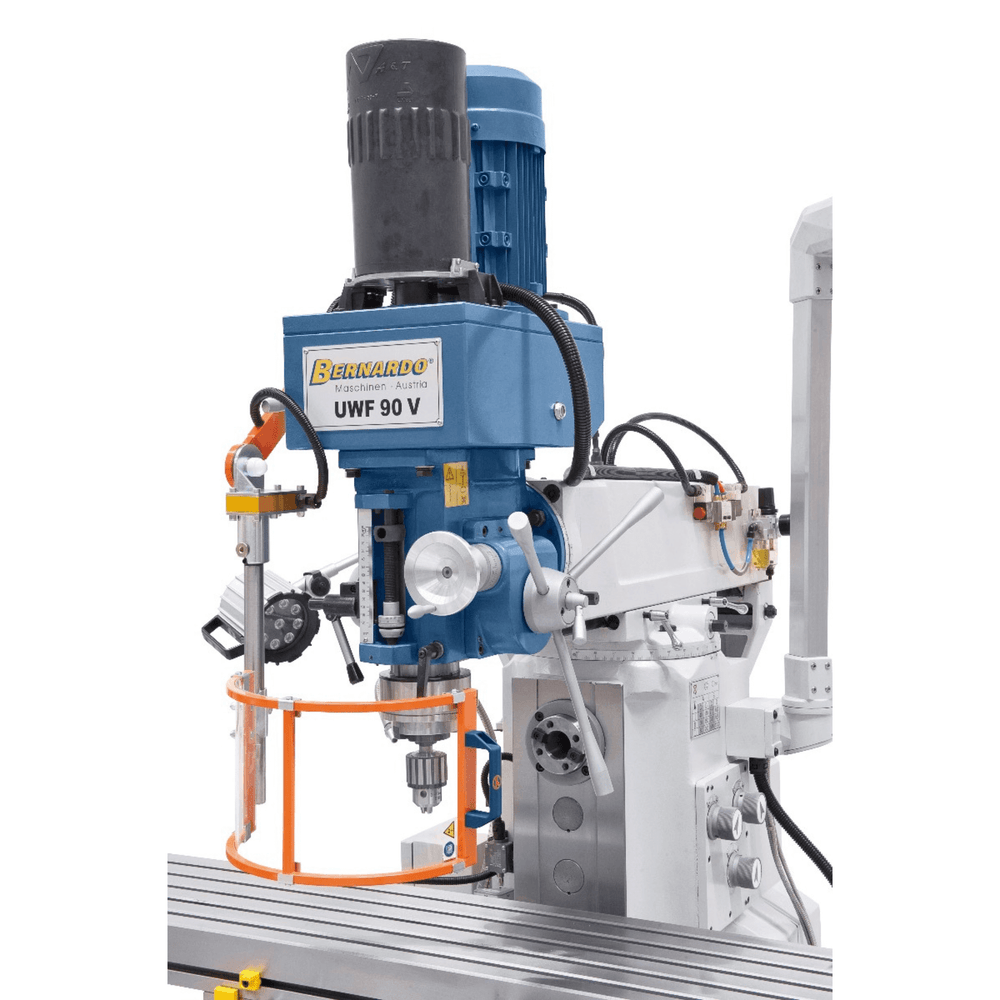

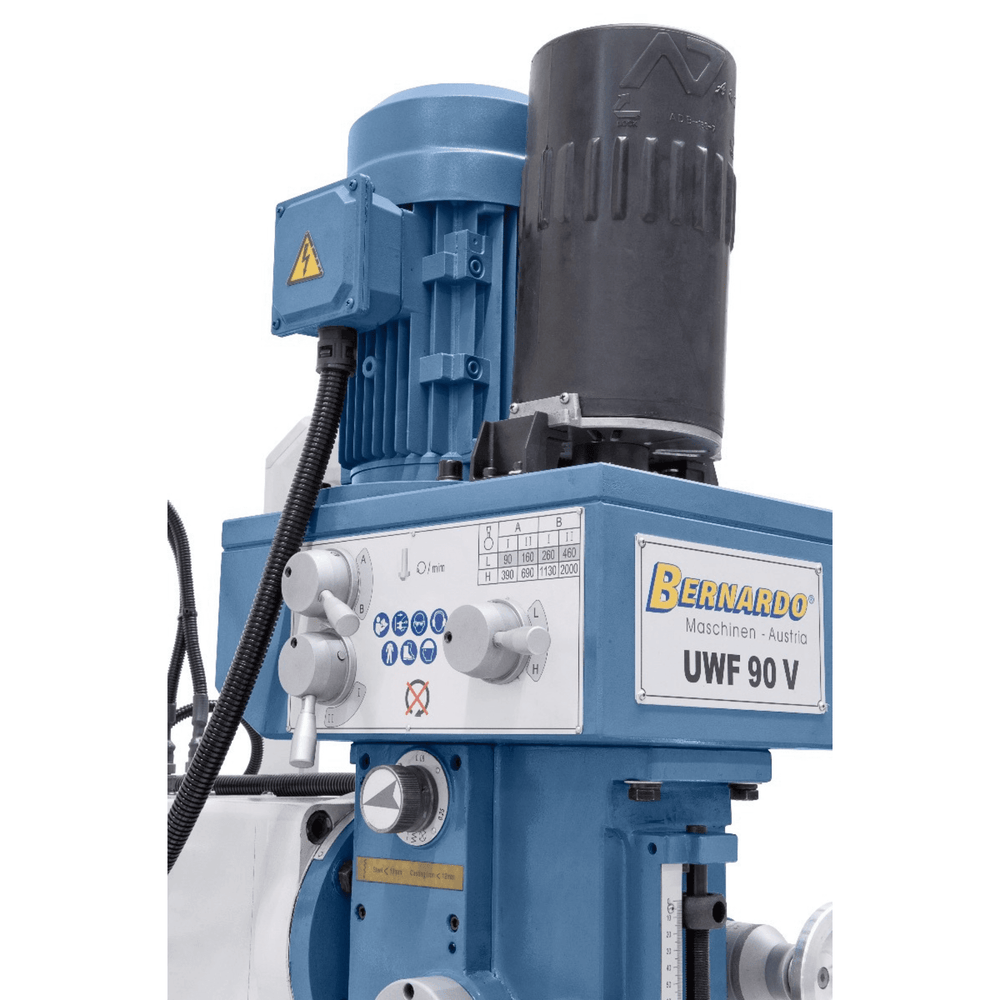

Buchas
| Específica | Valor |
|---|---|
| Encaixe bucha | ISO 40 (vertical e horizontal) |
| Fixação ferramenta | Pneumático DIN 2080 |
| Velocidade bucha vertical | (8) 90 – 2.000 rpm |
| Velocidade bucha horizontal | (12) 40 – 1.300 rpm |
| Curso bucha | 120 mm |
| Avanço bucha | 0,08 / 0,15 / 0,25 mm/rotação |
Corse e capacidade
| Específica | Valor |
|---|---|
| Curso longitudinal (x) | 750 mm (manual) |
| Curso transversal (y) | 230 mm |
| Curso vertical (z) | 300 mm |
| Distância bucha – coluna | 240 – 740 mm |
| Distância bucha – mesa | 125 – 425 mm |

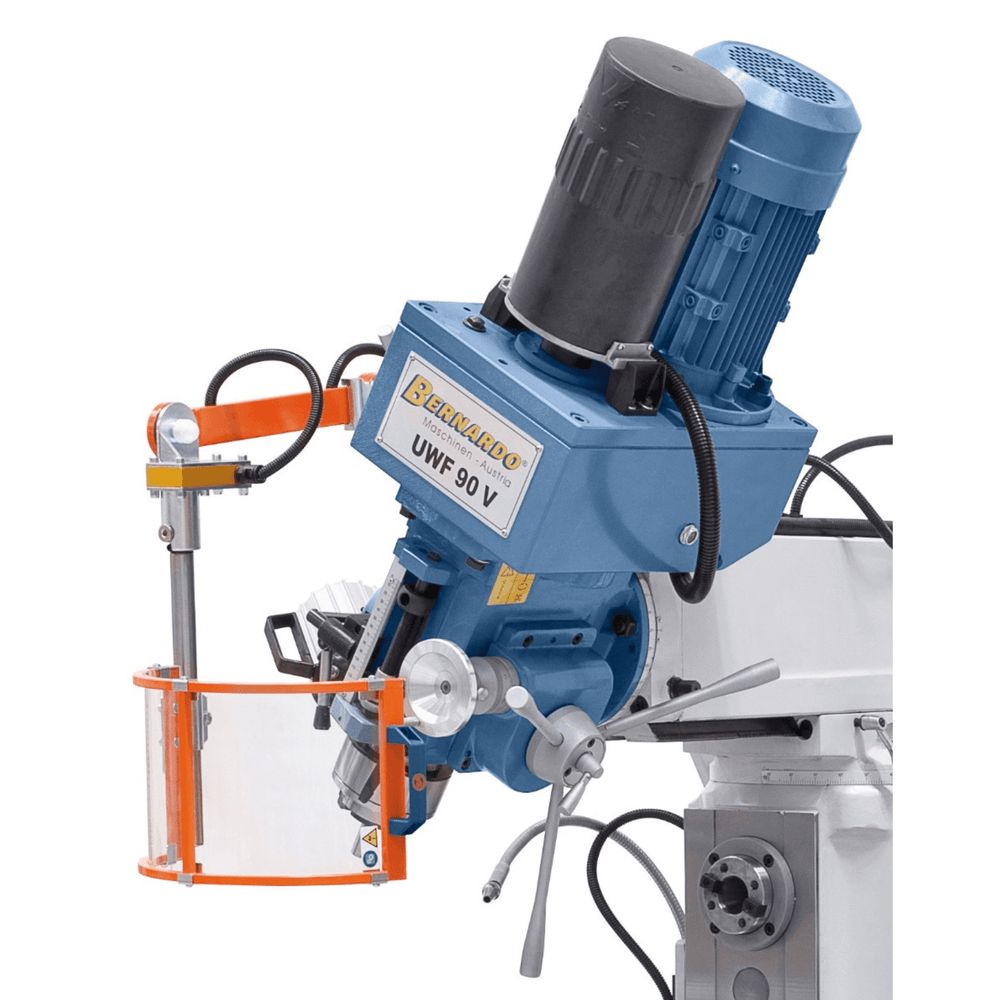

Cabeça orientável
| Específica | Valor |
|---|---|
| Inclinação cabeça bucha | -90° / +90° |
Avanços
| Específica | Valor |
|---|---|
| Avanços longitudinali (x) | (8) 32 – 700 mm/min |
| Avanço rápido eixo z | 660 mm/min |
| Motor de posicionamento Z | Incluído |
Motor e alimentação
| Específica | Valor |
|---|---|
| Potência motor vertical | 2,2 kW |
| Potência motor horizontal | 2,2 kW |
| Alimentação elétrica | 400V – 50Hz – trifásica |

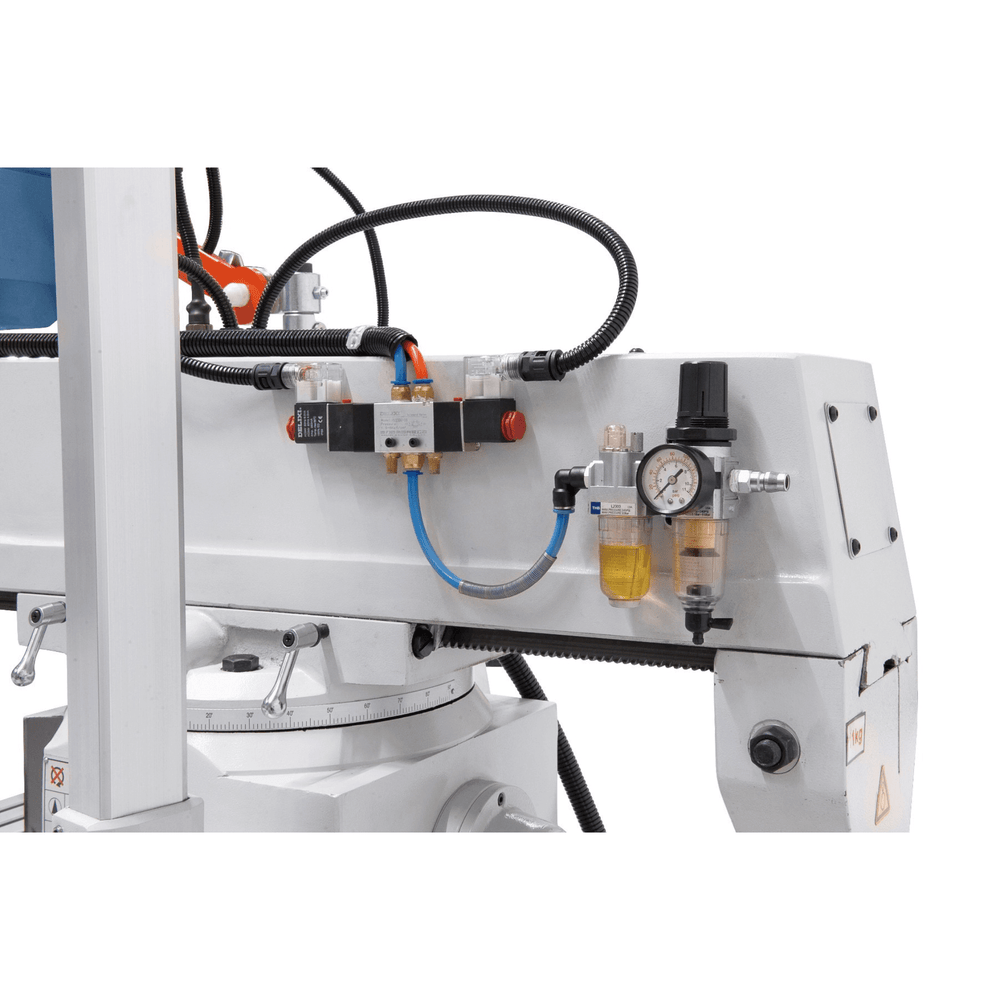

| Alimentação pneumática | Ar compressa richiesta |

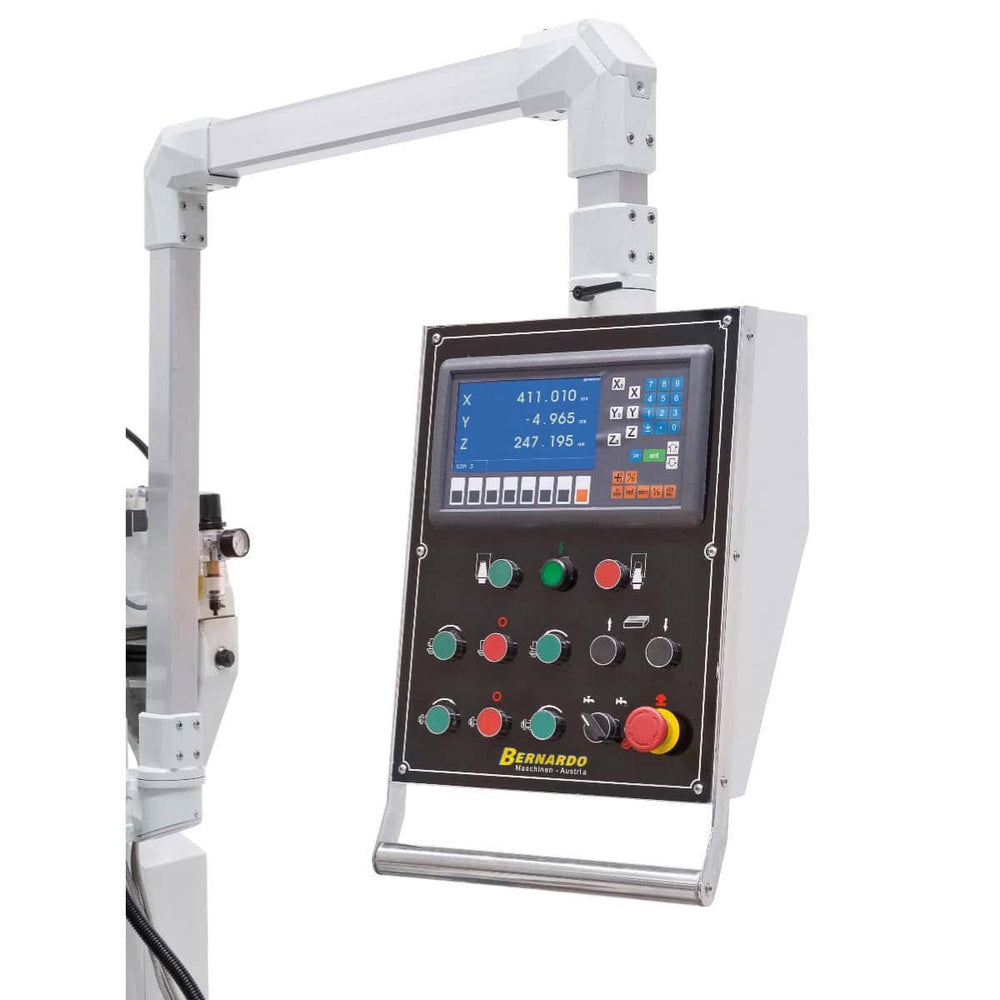

DRO incluído
| Específica | Valor |
|---|---|
| Visualizador | ES-12 H 3 eixos com display LCD |
Dimensões e peso
| Específica | Valor |
|---|---|
| Dimensões máquina (L × P × A) | 1.750 × 1.500 × 2.200 mm |
| Peso | 1.310 kg |
Conformidade
| Específica | Valor |
|---|---|
| Marcação | CE |
| Diretiva | Máquinas 2006/42/CE |
Equipamento standard
- Fresadora universal Bernardo UWF 90 V com fixação pneumático
- Visualizador digital a 3 eixos ES-12 H com display LCD
- Sistema de fixação pneumático ferramenta (DIN 2080)
- Tirante M16
- Contro apoio horizontal
- Adaptadores ISO 40/B18, ISO 40/MT 3
- Casquilho cónica Morsas MT 3 / 2
- Veios de fresagem longos ISO 40/27 mm e ISO 40/32 mm
- Dispositivo de refrigeração
- Cobertura para fresagem horizontal
- Dispositivo de proteção regulável
- Lâmpada LED
- Ferramentas de servizio
Perguntas frequentes
Quê significa 'DIN 2080'?
DIN 2080 é a norma tedesca que definisce as características do cone ISO 40 para fixação pneumático/hidráulico. Definisce dimensões do tirante, geometria do cone, sistema de fixação.
DIN 2080 é o standard mais diffuso para fresadoras manuais com fixação rápido. Os ferramentas em esta norma são ampiamente disponíveis presso fornitori industriais. De não confondere com DIN 69871 (norma para CNC com tirante differente). Para oficinas com ferramentas esistenti é importante verificar a norma antes de compra.
L'aria compressa serve em contínuo ou apenas para o mudança ferramenta?
Apenas para o mudança ferramenta (pochi segundos). Entre um mudança e l'altro l'aria não é necessária. O fixação de ferramenta é mecânico (a mola), l'aria serve apenas para liberare o cone e inserirne uno novo.
Para oficinas com compressor presente l'integrazione é simples: bastano 6-8 bar de pressão e encaixe standard. Para oficinas sem ar compressa é necessário installare um compressor (também pequeno de 50 litros é suficiente para uso intermittente). O consumo de ar é limitato: cada mudança ferramenta usa cerca de 5-10 litros de ar a 6 bar.
Quanto se risparmia davvero em tempo com o fixação pneumático?
Para ciascun mudança ferramenta: 5-10 segundos vs 30-60 segundos do fixação manual. Sobre trabalho com 5 cambi ferramenta: 2-4 minutos risparmiati para peça.
Para produção de série o calcolo se moltiplica para o número de peças. Esempio: 50 peças ao giorno × 3 minutos risparmiati = 150 minutos = 2,5 horas ao giorno. Para oficina com um operador l'aumento de produttività é significativo. Para uso ocasional o risparmio é marginale e a versão manual é suficiente.
Posso usar ferramentas manuais standard sobre a UWF 90 V com fixação pneumático?
No. O sistema pneumático exige tirante DIN 2080 específico, diverso do tirante M16 standard das fresadoras manuais. Servem ferramentas com tirante DIN 2080.
Para oficinas que migrano de fresadora manual a versão pneumática é necessário substituir ou aggiornare o parco ferramentas. Adaptadores são disponíveis mas reduzem parte dos vantagens do mudança rápida. Para investimento ideal é raccomandato pianificare a compra de ferramentas DIN 2080 contestualmente à máquina.
A diferença de preço se ripaga davvero?
Para oficinas com produção regular sim, em 6-18 meses tipicamente. Para uso ocasional o calcolo não torna: a versão manual é suficiente.
O calcolo de ritorno dell'investimento depende da frequência dos cambi ferramenta e do valor do tempo operador. Para oficinas com produção de série e operadores specializzati o ritorno é rápido. Para oficinas artesanais com produção sobre peças individuais e cambi ferramenta occasionali a versão manual oferece miglior relação investimento-uso.
