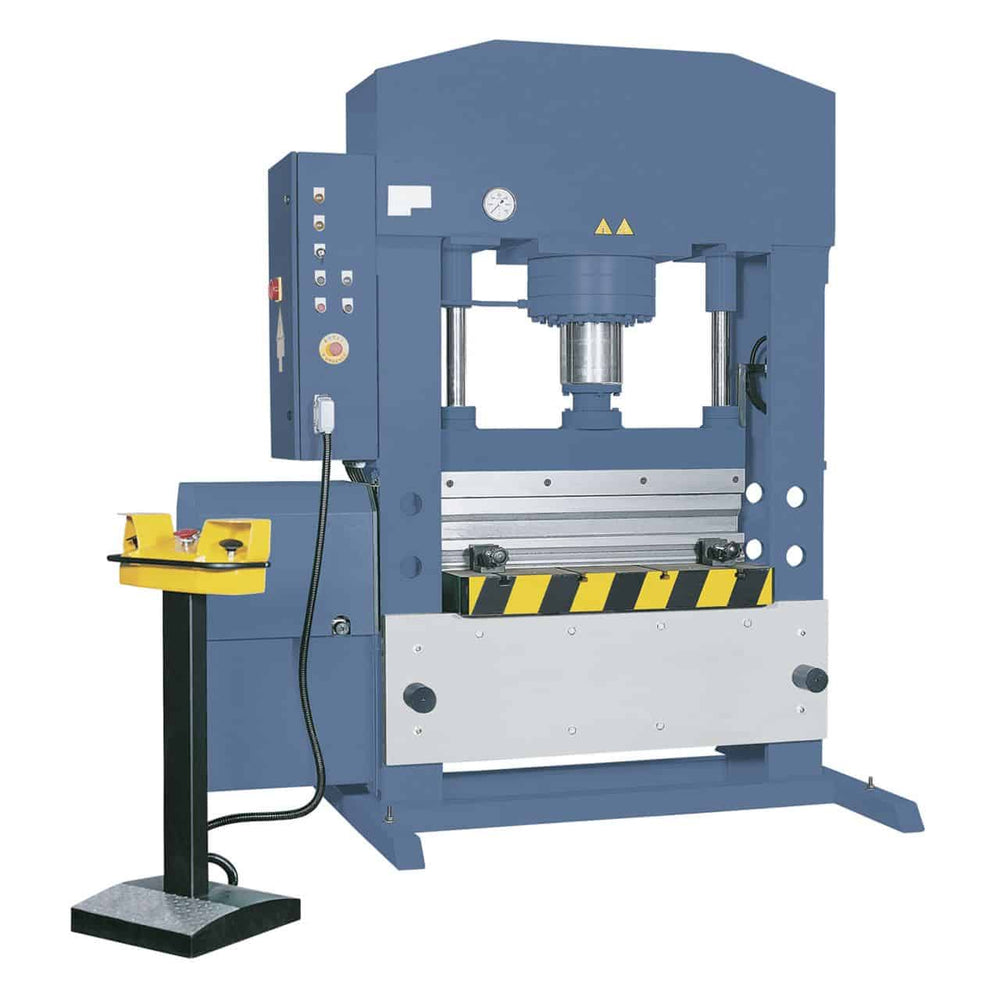

Prensa industrial hidráulica universal Bernardo AP 1520-100 – 100 toneladas, largura 1.520 mm, motor 7,5 kW

A prensa hidráulica industrial universal Bernardo AP 1520-100 oferece uma força de prensagem de 100 toneladas, uma largura de trabalho de 1.520 mm, uma altura de trabalho de 325 mm, uma mesa inferior de 500 x 1.520 mm com um furo passante de 100 mm de diâmetro, um curso do pistão de 300 mm, uma capacidade de dobra de até 8 mm, velocidades ajustáveis ​​(avanço 8 mm/s, trabalho 5 mm/s, retorno 10 mm/s), um motor de 7,5 kW e uma estrutura robusta em ferro fundido. Peso: 3.300 kg. Adequada para dobrar, estampar e endireitar peças de grandes dimensões. Fabricado na Áustria, distribuído na Itália pela Krollit como distribuidor oficial da Bernardo desde 2007.

• Força de prensagem: 100 toneladas
• Largura útil de trabalho: 1.520 mm
• Altura útil de trabalho: 325 mm
• Mesa inferior: 500 × 1.520 mm com furo passante de Ø 100 mm
• Capacidade de dobra: até 8 mm
• Motor: 7,5 kW – 400 V trifásico
• Peso: aprox. 3.300 kg

Quem usa a AP 1520-100 e para quê?

A Bernardo AP 1520-100 é a prensa hidráulica industrial universal projetada para peças grandes de até 1.520 mm de largura. Com 100 toneladas de força distribuídas em uma mesa de 500 x 1.520 mm, é a escolha ideal para oficinas que processam regularmente componentes largos: estruturas metálicas leves, chapas metálicas padrão de 1.500 mm, painéis industriais e perfis longos. Sua largura útil de 1.520 mm a diferencia da AP 1020 (1.020 mm): permite processar peças em uma única operação que a 1020 teria que processar em várias etapas ou que, de outra forma, não seria capaz de acomodar. A altura útil de 325 mm (contra 275 mm da AP 1020) oferece mais espaço vertical para moldes altos e equipamentos espaçosos. A capacidade de 100 toneladas é adequada para peças largas com pressão distribuída: para peças grandes que exigem alta pressão concentrada, a AP 1520-150 é o tamanho ideal. Nas oficinas dos clientes da Krollit, ela é escolhida por pequenas e médias carpintarias, fabricantes de estruturas metálicas, montadores de painéis industriais e oficinas que processam chapas metálicas de tamanho padrão.

Seu Lugar na Linha Bernardo

Na linha de prensas universais AP, a AP 1520-100 é o modelo com a maior largura (1.520 mm) e menor tonelagem (100 t). Acima dela está a AP 1520-150 (mesma largura de 1.520 mm, 150 t, motor de 11 kW): para aplicações que exigem mais força na mesma largura. Em seguida, está a AP 1020-150 (1.020 mm de largura, 150 t): para peças mais estreitas com maior força. A escolha entre a AP 1520-100 e a AP 1020-150 depende do equilíbrio entre largura e força. Para peças largas (acima de 1 metro), a 1520-100 é indispensável; para peças mais estreitas que exigem mais força, a 1020-150 é a melhor opção. Para quem deseja ambos (1.520 mm de largura + 150 t de força), a AP 1520-150 é a escolha ideal. A diferença de preço entre os três modelos é proporcional à potência/tamanho.

Logística e Suporte Krollit

A Bernardo entrega em 5 a 9 dias úteis (7 dias no Sul). Com uma capacidade de carga de 3.300 kg, é necessário um guindaste ou empilhadeira com capacidade adequada. Dimensões: 2.650 × 1.400 × 2.250 mm: verifique o acesso à oficina. Ferramentas, peças de reposição e acessórios originais Bernardo estão disponíveis em estoque e são enviados em 3 a 5 dias úteis. Suporte ao cliente em italiano disponível.

Para quem é a AP 1520-100?

Perfil	Compatibilidade	Motivo
Hobbista entusiasta	Não especificado	Máquina industrial com peso de 3.300 kg e que requer uma fonte de alimentação trifásica de 400 V. Uso profissional apenas.
Oficina de carpintaria leve a média	Recomendado	A largura útil de 1.520 mm permite o manuseio de molduras e painéis de tamanho padrão. 100 toneladas são suficientes para a maioria das operações de prensagem distribuídas em uma grande largura.
Produção de painéis / montagem de estruturas	Recomendado	Para peças com mais de 1 metro de largura, a AP 1520-100 é a escolha certa. Ela tem capacidade de dobra de até 8 mm em larguras de até 1,5 metros.

Não é adequado para: aplicações que exigem mais de 100 toneladas na mesma largura (considere a AP 1520-150 com 150 t); peças com mais de 1.520 mm de largura útil (considere a linha de pórticos DKS); dobra em massa de chapas metálicas longas (prefira dobradeiras AKPL dedicadas); oficinas sem uma linha de energia industrial trifásica de 400V.

Capacidade de prensagem

Especificações	Valor
Força máxima de prensagem	100 toneladas
Curso do pistão	300 mm
Largura útil de trabalho	1.520 mm
Altura útil de trabalho	325 mm
Capacidade de dobramento	até 8 mm

Tabela

Especificar	Valor
Mesa inferior	500 × 1.520 mm
Furo passante para a mesa	Ø 100 mm

Velocidade

Especificar	Valor
Velocidade de avanço	8 mm/s
Velocidade de trabalho	5 mm/s
Velocidade de retorno	10 mm/s

Motor e fonte de alimentação

Especificações	Valor
Potência do motor	7,5 kW
Fonte de alimentação	400V – 50Hz – trifásica

Dimensões e peso

Especificar	Valor
Dimensões da máquina (C × L × A)	2.650 × 1.400 × 2.250 mm
Peso líquido	aprox. 3.300 kg
Material da estrutura	Ferro fundido maciço

Conformidade

Especificação	Valor
Marcação	CE
Diretiva	Diretiva de Máquinas 2006/42/CE

Equipamento padrão

• Prensa hidráulica universal Bernardo AP 1520-100
• Mesa inferior com furo Furo passante de Ø 100 mm
• Sistema hidráulico integrado
• Dispositivos de segurança universais
• Conjunto de ferramentas e tirantes

Perguntas frequentes

Quando faz sentido escolher a AP 1520-100 em vez da AP 1020-150?

Quando a largura das peças é a principal restrição. A 1520-100 tem 500 mm a mais de largura útil, mas 50 toneladas a menos. Para peças com mais de 1 metro, a 1520-100 é indispensável; para peças mais estreitas, a 1020-150 oferece mais potência.

A escolha é estratégica e depende do trabalho típico na oficina. Para fabricantes de painéis, estruturas e chapas metálicas com largura padrão de 1.500 mm, o modelo 1520-100 é o ideal. Para oficinas que processam principalmente componentes mecânicos estreitos (eixos, perfis, suportes), o modelo 1020-150 é preferível. Para quem não quer abrir mão de nada, o AP 1520-150 combina ambas as características, porém com um custo mais elevado.

100 toneladas são suficientes para uma largura tão grande?

Para pressão distribuída uniformemente ao longo dos 1.520 mm de largura, sim. Para pressão concentrada em um único ponto, 100 toneladas é o limite: para concentrações muito altas, considere o AP 1520-150 com 150 toneladas.

A pressão real na peça depende da superfície de contato: 100 toneladas concentradas em 100 cm² produzem uma pressão de 10 t/cm², o mesmo valor com 1.000 cm² é de 100 kg/cm². Para prensagem distribuída, a 1520-100 é a opção ideal. Para estampagem profunda ou contração concentrada, a 1520-150 é preferível.

Posso usar a AP 1520-100 para dobrar chapas metálicas longas?

Para dobras ocasionais, sim, até 8 mm de espessura em comprimentos de até 1.520 mm. Para dobras em produção em massa, considere as prensas dobradeiras AKPL com sincronização de cilindros e controle CNC.

A AP é uma prensa dobradeira universal, não uma prensa dobradeira dedicada: ela dobra chapas metálicas corretamente dentro de sua capacidade, mas não possui os recursos específicos da AKPL (sincronização de cilindros, batente traseiro com fuso de esferas, controle CNC). Para oficinas onde a dobra é sua principal atividade, a AKPL é preferível; para oficinas mistas com dobras ocasionais, a AP é adequada.

A AP 1520-100 funciona com um medidor industrial padrão?

Sim. O motor de 7,5 kW (menos potente que o motor de 11 kW da AP 150) é alimentado por medidores industriais padrão. Esta é uma vantagem em relação à AP 1520-150.

O consumo de energia do motor de 7,5 kW pode ser gerenciado por painéis industriais padrão sem necessidade de dimensionamento especial. Para oficinas com energia limitada, a AP 1520-100 é a opção mais acessível em comparação com a AP 1520-150 (motor de 11 kW). A diferença no consumo de energia ao longo do tempo pode ser significativa para oficinas com uso intensivo.

A taxa de alimentação de 8 mm/s é mais lenta do que a da AP 1020-150 (10 mm/s). Por quê?

A diferença se deve ao motor: 7,5 kW contra 11 kW. Para a mesma vazão da bomba, o motor menos potente produz velocidades ligeiramente menores. É uma questão de equilíbrio entre custo (motor) e velocidade.

Para produção em série de alta velocidade, a diferença de 8 para 10 mm/s se traduz em ciclos ligeiramente mais lentos (tempo de ciclo 8-10% maior). Para uso intermitente, a diferença é insignificante. A AP 1520-100 com motor de 7,5 kW foi projetada para uso diário padrão, não para produção automatizada de alta velocidade.
