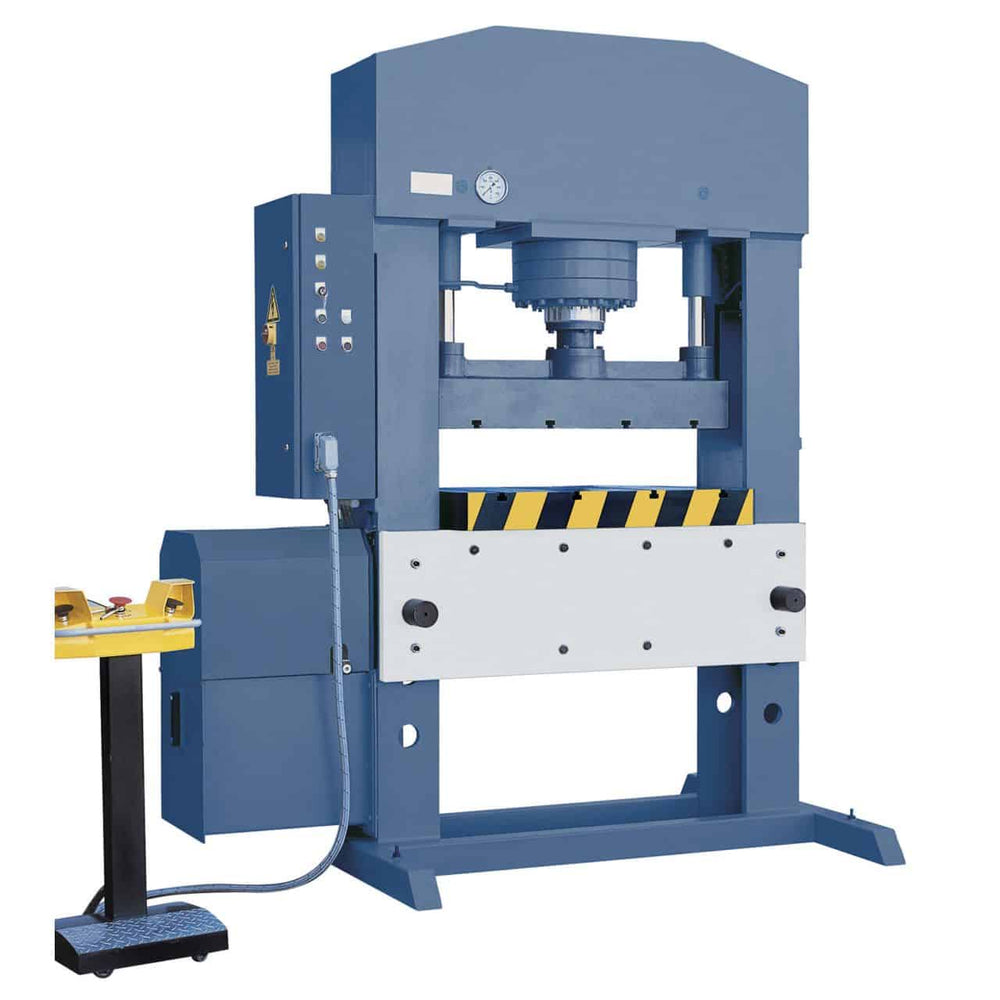

Prensa industrial hidráulica universal Bernardo AT 1020-100 – 100 toneladas, largura 1.020 mm, altura útil 680 mm, motor 7,5 kW

A prensa hidráulica industrial universal Bernardo AT 1020-100 oferece uma força de prensagem de 100 toneladas, uma largura de trabalho de 1.020 mm, uma altura de trabalho de 680 mm, uma mesa inferior de 500 x 1.020 mm com um furo passante de 100 mm de diâmetro, um curso do pistão de 300 mm, uma velocidade de avanço de 8 mm/s, um curso de 5 mm/s e uma velocidade de retorno de 10 mm/s, um motor de 7,5 kW e uma estrutura robusta em ferro fundido. Peso: 2.800 kg. Adequada para estampagem, dobra, endireitamento e montagem de peças altas. Fabricado na Áustria, distribuído na Itália pela Krollit como distribuidor oficial da Bernardo desde 2007.

• Força de prensagem: 100 toneladas
• Largura útil de trabalho: 1.020 mm
• Altura útil de trabalho: 680 mm
• Mesa inferior: 500 × 1.020 mm com furo passante de Ø 100 mm
• Curso do pistão: 300 mm
• Motor: 7,5 kW – 400 V trifásico
• Peso: aprox. 2.800 kg

Quem usa a AT 1020-100 e para quê?

A Bernardo AT 1020-100 é a prensa universal de baixa força da família AT, projetada para trabalhos que exigem uma altura de trabalho generosa (680 mm, a maior da família), mas não forças máximas. A altura de trabalho de 680 mm é a maior entre as prensas universais AP/AT da Bernardo: permite trabalhar com moldes altos e componentes verticais que as prensas AP de 275 mm não conseguem acomodar, e nem mesmo a AT 1520-150 de 610 mm. A capacidade de 100 toneladas foi projetada para moldes altos que exigem pressão distribuída, e não concentrada. Nas oficinas dos clientes, a Krollit é escolhida por oficinas mecânicas com moldes de estampagem profunda, fabricantes de componentes verticais (cilindros, eixos altos) e laboratórios de prototipagem que alternam entre diferentes moldes.

Sua posição na linha Bernardo

A AT 1020-100 é o modelo de entrada da família AT da Bernardo. Acima dela está a AT 1020-150 (mesma largura, 150 t, altura 610 mm) para maior resistência, porém menor altura, e a AT 1520-150 (1.520 mm de largura, 150 t, altura 610 mm) para peças mais largas. Uma característica distintiva da AT 1020-100: ela possui a maior altura útil da família (680 mm contra 610 mm dos outros modelos AT). Essa escolha de projeto faz sentido: com uma tonelagem menor, a estrutura pode ser mais alta sem comprometer a estabilidade. Para oficinas que processam moldes muito altos, mas não necessitam de 150 toneladas, a AT 1020-100 é a opção mais adequada da linha. Para quem deseja mais potência, mas aceita uma redução de 70 mm na altura, a melhor opção é o AT 1020-150 ou o AT 1520-150.

Logística e Suporte Krollit

A Bernardo entrega em 5 a 9 dias úteis (7 dias no Sul). Com capacidade de carga de 2.800 kg, é necessário um guindaste ou empilhadeira com capacidade adequada. Dimensões: 2.150 × 1.400 × 2.480 mm: verifique o acesso à oficina. Ferramentas, peças de reposição e acessórios originais Bernardo estão disponíveis em estoque e são enviados em 3 a 5 dias úteis. Suporte ao cliente em italiano disponível.

A Bernardo realiza entregas em 5 a 9 dias úteis (7 dias no Sul). Ferramentas, peças de reposição e acessórios originais Bernardo estão disponíveis em estoque e são enviados em 3 a 5 dias úteis. Suporte ao cliente em italiano disponível.

A Bernardo realiza entregas em 5 a 9 dias úteis (7 dias no Sul).

Para quem é a AT 1020-100?

Perfil	Compatibilidade	Motivo
Hobbista apaixonado	Não especificado	Máquina industrial com peso de 2.800 kg e que requer uma fonte de alimentação trifásica de 400 V. Uso profissional apenas.
Oficina com moldes profundos e altos	Recomendado	Com altura útil de 680 mm, é a maior da família AT. Permite a moldagem de componentes verticais altos que, de outra forma, exigiriam prensas industriais especializadas.
Fabricante de Componentes Verticais	Recomendado	Para cilindros, eixos altos e montagens verticais. 100 toneladas são suficientes para pressões distribuídas em moldes altos.

Não adequado para: aplicações que exigem mais de 100 toneladas (considere o AT 1020-150 de 150 t); usinagem plana que não utiliza a altura de 680 mm (o AP 1020 é mais econômico); peças com mais de 1.020 mm de largura (considere o AT 1520-150); oficinas sem uma linha de energia industrial trifásica de 400 V.

Capacidade de prensagem

Especificações	Valor
Força máxima de prensagem	100 toneladas
Curso do pistão	300 mm
Largura útil de trabalho	1.020 mm
Altura útil de trabalho	680 mm

Tabela

Especificar	Valor
Mesa inferior	500 × 1.020 mm
Furo passante para a mesa	Ø 100 mm

Velocidade

Especificar	Valor
Avanço	8 mm/s
Trabalho	5 mm/s
Retorno	10 mm/s

Motor e fonte de alimentação

Especificar	Valor
Potência do motor	7,5 kW
Alimentação	400V – 50Hz – trifásico

Dimensões e peso

Especificar	Valor
Dimensões da máquina (C × L × A)	2.150 × 1.400 × 2.480 mm
Peso líquido	aprox. 2.800 kg
Material da estrutura	Ferro fundido maciço

Conformidade

Especificação	Valor
Marcação	CE
Diretiva	Diretiva de Máquinas 2006/42/CE

Equipamento padrão

• Prensa hidráulica universal Bernardo AT 1020-100
• Mesa inferior com furo passante Ø 100 mm
• Sistema hidráulico completo com bomba integrada
• Dispositivos de proteção universais
• Conjunto básico de ferramentas para montagem e manutenção

Perguntas frequentes

Por que a AT 1020-100 tem uma altura de trabalho de 680 mm, enquanto a AT 1020-150 tem apenas 610 mm?

Com menor tonelagem (100 vs. 150 t), a estrutura pode ser projetada mais alta sem comprometer a estabilidade geral. Essa é uma compensação deliberada: menos força, mas mais espaço vertical.

A redução de 50 t permite uma estrutura menos maciça, porém mais alta. Para oficinas que priorizam a altura do molde, essa é uma escolha estratégica. Oficinas que exigem força máxima com uma altura intermediária optam pela AT 1020-150. Quem deseja aproveitar ao máximo ambas as funcionalidades deve optar por prensas industriais dedicadas fora da gama universal AP/AT.

Qual ​​é a diferença prática em relação à AP 1020-100 (100 t, 1.020 mm de largura)?

A AP 1020-100 não está disponível na gama padrão Bernardo: para 100 t e 1.020 mm de largura, apenas a versão AT com altura de trabalho de 680 mm está disponível. Para 100 t no formato AP, é necessária a AP 1520-100 (1.520 mm de largura, 325 mm de altura).

A gama AP é otimizada para alturas baixas (275-325 mm), enquanto a gama AT é otimizada para alturas altas (610-680 mm). Bernardo não oferece todas as combinações possíveis: para cada configuração de largura e tonelagem, ele seleciona a altura útil compatível com o uso típico.

O motor de 7,5 kW é suficiente para uso contínuo?

Sim. O motor é dimensionado para ciclos contínuos com uma taxa de avanço de 8 mm/s. Para produção em série em velocidades padrão, a AT 1020-100 opera sem limitações térmicas.

O consumo de energia de 7,5 kW pode ser gerenciado por painéis de controle industriais padrão sem dimensionamento especial. Para oficinas com energia limitada, a AT 1020-100 é a opção mais acessível da família AT (a AT 1020-150 requer 11 kW).

Posso usinar componentes maiores que 500 x 1.020 mm?

Somente se a peça entrar na mesa em uma orientação diferente ou se a prensagem estiver concentrada em uma área que caiba dentro da mesa. Para peças significativamente maiores, considere a AT 1520-150 (mesa de 600 x 1.520 mm).

A mesa inferior da AT 1020-100 tem 500 x 1.020 mm: a peça deve repousar sobre esta superfície para ser prensada. Peças maiores podem se projetar lateralmente se não exigirem pressão nessa área. Para a produção em série de peças maiores, recomenda-se a aquisição de uma prensa com dimensões adequadas.

Qual ​​o espaço operacional necessário na oficina?

As dimensões da máquina são 2.150 × 1.400 × 2.480 mm. Para o manuseio das peças, é necessária uma área operacional de pelo menos 3,5 × 3 m com uma altura mínima do teto de 3 m.

A altura de 2.480 mm permite a instalação em oficinas com um teto padrão de 3 metros. O peso de 2.800 kg é o mais leve da família AT, facilitando a instalação e o manuseio inicial.
