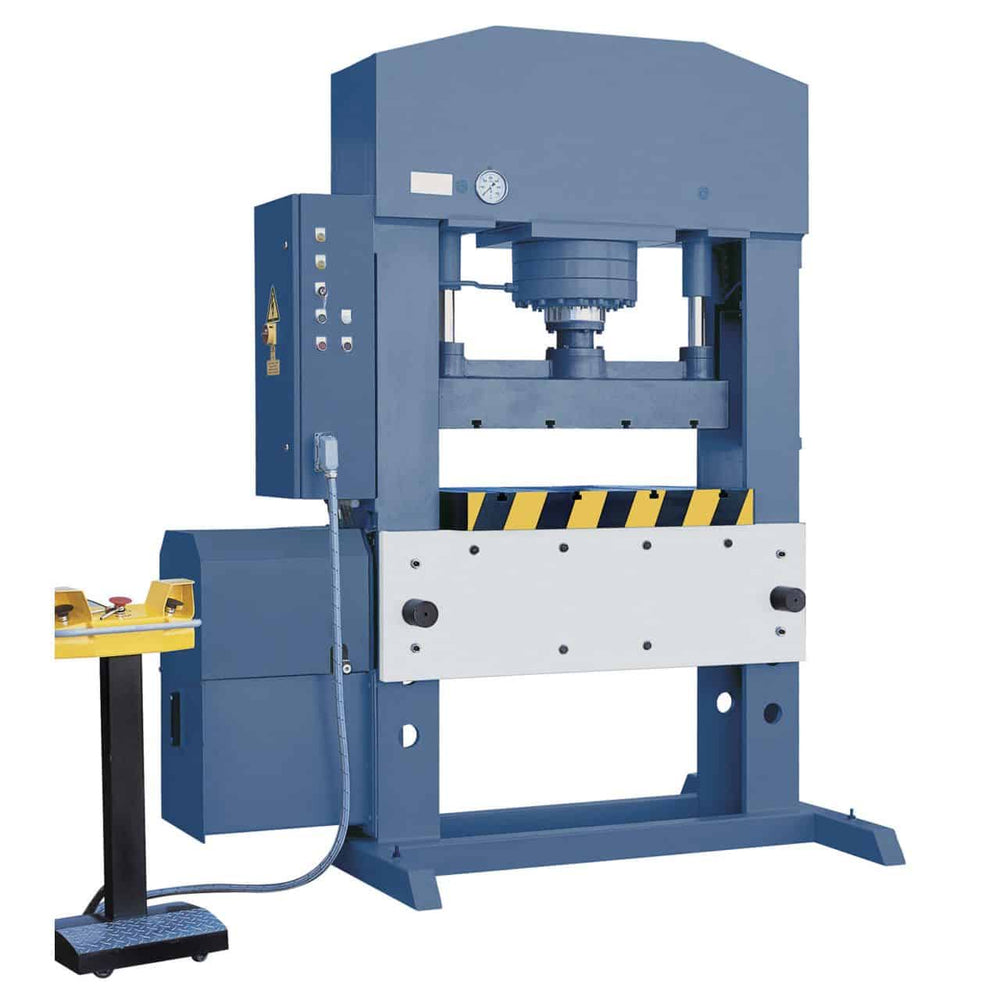

Prensa industrial hidráulica universal Bernardo AT 1020-150 – 150 toneladas, largura 1.020 mm, altura útil 610 mm, motor 11 kW

A prensa hidráulica industrial universal Bernardo AT 1020-150 oferece uma força de prensagem de 150 toneladas, uma largura de trabalho de 1.020 mm, uma altura de trabalho de 610 mm, uma mesa inferior de 600 x 1.020 mm com um furo passante de 100 mm de diâmetro, um curso do pistão de 300 mm, uma velocidade de avanço de 9 mm/s, uma velocidade de curso de 5 mm/s e uma velocidade de retorno de 10 mm/s, um motor de 11 kW e uma estrutura robusta em ferro fundido. Peso: 3.400 kg. Adequada para estampagem, dobra, endireitamento e montagem. Fabricado na Áustria, distribuído na Itália pela Krollit como distribuidor oficial da Bernardo desde 2007.

• Força de prensagem: 150 toneladas
• Largura útil de trabalho: 1.020 mm
• Altura útil de trabalho: 610 mm
• Mesa inferior: 600 × 1.020 mm com furo passante de Ø 100 mm
• Curso do pistão: 300 mm
• Motor: 11 kW – 400 V trifásico
• Peso: aprox. 3.400 kg

Quem usa a AT 1020-150 e para quê?

A Bernardo AT 1020-150 é uma prensa hidráulica industrial universal projetada para trabalhos que exigem uma altura de trabalho generosa (610 mm) combinada com alta força (150 toneladas). A principal diferença em relação às prensas AP da mesma família é a altura de trabalho: a AP 1020-150 tem 275 mm, enquanto a AT 1020-150 tem 610 mm. Essa característica a torna adequada para trabalhar com moldes altos, contração de componentes muito altos, montagem de conjuntos verticais e aplicações que as prensas AP não podem atender devido às limitações de altura. As 150 toneladas distribuídas em uma largura de 1.020 mm permitem alta pressão em peças de tamanho médio. Nas oficinas dos clientes, a Krollit é a escolha de oficinas mecânicas industriais com moldes altos, fabricantes de componentes mecânicos que exigem montagem vertical e oficinas que alternam entre operações de usinagem mista em peças altas.

Seu Lugar na Linha Bernardo

A AT 1020-150 pertence à família AT de prensas universais da Bernardo, que é paralela à família AP. A principal diferença entre a AT e a AP é a altura útil: a AT oferece de 610 a 680 mm, enquanto a AP oferece de 275 a 325 mm. A mesma tonelagem (100 ou 150 t) e largura (1.020 ou 1.520 mm), mas com mais que o dobro da altura útil. Acima dela está a AT 1520-150 (mesma força, largura de 1.520 mm). Ao lado dela está a AT 1020-100 (mesma largura, 100 t). A escolha entre as famílias AT e AP depende da altura das peças: para moldes e componentes altos, a AT é obrigatória; para usinagem plana, a AP tem o tamanho certo e custa menos. O peso de 3.400 kg da AT 1020-150 (contra 3.200 kg da AP 1020-150) reflete a estrutura mais alta necessária para acomodar a altura de trabalho de 610 mm.

Logística e Suporte Krollit

A Bernardo entrega em 5 a 9 dias úteis (7 dias no Sul). É necessário um guindaste ou empilhadeira com capacidade adequada para uma carga de 3.400 kg. Dimensões: 2.450 × 1.400 × 2.540 mm: verifique o acesso à oficina. Ferramentas, peças de reposição e acessórios originais Bernardo estão disponíveis em estoque e são enviados em 3 a 5 dias úteis. Suporte ao cliente em italiano disponível.

Para quem é a AT 1020-150?

Perfil	Compatibilidade	Motivo
Hobbista apaixonado	Não especificado	Máquina industrial com peso de 3.400 kg e que requer uma fonte de alimentação trifásica de 400 V. Uso profissional apenas.
Oficina mecânica com moldes altos	Recomendado	Altura útil de 610 mm para acomodar moldes e componentes que a AP (275 mm) não comporta. 150 toneladas, adequada para estampagem profunda e contração vertical.
Fabricante de componentes mecânicos industriais	Recomendado	Para montagens verticais e processos que exigem espaço livre acima da cabeça. A família AT é a escolha ideal quando o molde ou componente é alto.

Não adequado para: processos que exigem mais de 150 toneladas (considere o pórtico DKS); peças com mais de 1.020 mm de largura útil (considere o AT 1520-150); aplicações que não exigem altura útil estendida (o AP 1020-150 com 275 mm é mais econômico); oficinas sem uma linha de energia industrial trifásica de 400 V.

Capacidade de prensagem

Especificações	Valor
Força máxima de prensagem	150 toneladas
Curso do pistão	300 mm
Largura útil de trabalho	1.020 mm
Altura útil de trabalho	610 mm

Tabela

Especificar	Valor
Mesa inferior	600 × 1.020 mm
Furo passante para a mesa	Ø 100 mm

Velocidade

Especificar	Valor
Avanço	9 mm/s
Trabalho	5 mm/s
Retorno	10 mm/s

Motor e fonte de alimentação

Especificar	Valor
Potência do motor	11 kW
Potência	400V – 50Hz – trifásico

Dimensões e peso

Especificar	Valor
Dimensões da máquina (C × L × A)	2.450 × 1.400 × 2.540 mm
Peso líquido	aprox. 3.400 kg
Material da estrutura	Ferro fundido maciço

Conformidade

Especificação	Valor
Marcação	CE
Diretiva	Diretiva de Máquinas 2006/42/CE

Equipamento padrão

• Prensa hidráulica universal Bernardo AT 1020-150
• Mesa inferior com furo passante Ø 100 mm
• Sistema hidráulico integrado com bomba de alto desempenho
• Dispositivos de segurança universais
• Conjunto de ferramentas e tirantes

Perguntas frequentes

Qual ​​é a diferença prática entre a AT 1020-150 e a AP 1020-150?

A AT tem uma altura de trabalho de 610 mm contra 275 mm da AP. Mesma tonelagem (150 t), mesma largura (1.020 mm) e mesmo motor (11 kW). A AT é estruturalmente mais alta e pesa 3.400 kg contra 3.200 kg da AP.

A escolha depende da altura das peças e dos moldes. Para operações de usinagem com moldes altos, contração vertical de componentes e montagens que exigem altura, a AT é indispensável. Para operações de usinagem plana (moldagem baixa, dobra, prensagem simples), a AP tem o tamanho certo e custa menos. A diferença de preço reflete a maior altura estrutural da AT.

Posso usar moldes padrão de vários tamanhos?

Sim. Uma mesa de 600 x 1.020 mm, um furo passante de 100 mm de diâmetro e uma altura de trabalho de 610 mm acomodam a grande maioria dos moldes industriais padrão.

A altura de trabalho de 610 mm é a principal vantagem: moldes que exigem de 300 a 600 mm de altura entre a mesa e a haste não se encaixam na AP, mas se encaixam perfeitamente na AT. Para moldes com mais de 600 mm, considere prensas industriais dedicadas com maior altura de trabalho ou configurações de pórtico (DKS) com outras geometrias.

A taxa de avanço de 9 mm/s é menor que a da AP 1020-150 (10 mm/s). Por quê?

A diferença se deve ao maior curso interno do cilindro na estrutura mais alta. Com o mesmo motor e vazão da bomba, uma estrutura mais alta requer um pouco mais de tempo para preencher o cilindro durante o curso de aproximação.

A diferença entre 9 e 10 mm/s é marginal (10% a mais de tempo). Para produção em série de alta velocidade, a diferença é insignificante. Para uso artesanal diário, a diferença não é perceptível. A vantagem da altura de trabalho estendida supera significativamente essa velocidade mais baixa.

Qual ​​o consumo de energia na produção padrão?

O motor de 11 kW normalmente consome de 11 a 12 kWh por hora efetiva durante a operação plena. Com um ciclo de trabalho padrão de 60 a 70%, o consumo médio é de 7 a 8 kWh por hora.

Para oficinas com custos de eletricidade significativos, recomenda-se planejar os ciclos para reduzir os tempos de espera com o motor em funcionamento. Desligar o motor entre os ciclos, com intervalos regulares, reduz o consumo médio.

Qual ​​o espaço operacional necessário na oficina?

As dimensões da máquina são 2.450 × 1.400 × 2.540 mm. Para o manuseio de peças, é necessária uma área de trabalho de pelo menos 4 x 3 m com uma altura mínima do teto de 3 m.

A altura de 2.540 mm permite a instalação em oficinas com tetos padrão de 3 metros. O peso de 3.400 kg requer um piso industrial padrão. A mesa de 600 x 1.020 mm comporta peças de carpintaria leves e médias de tamanho padrão.
