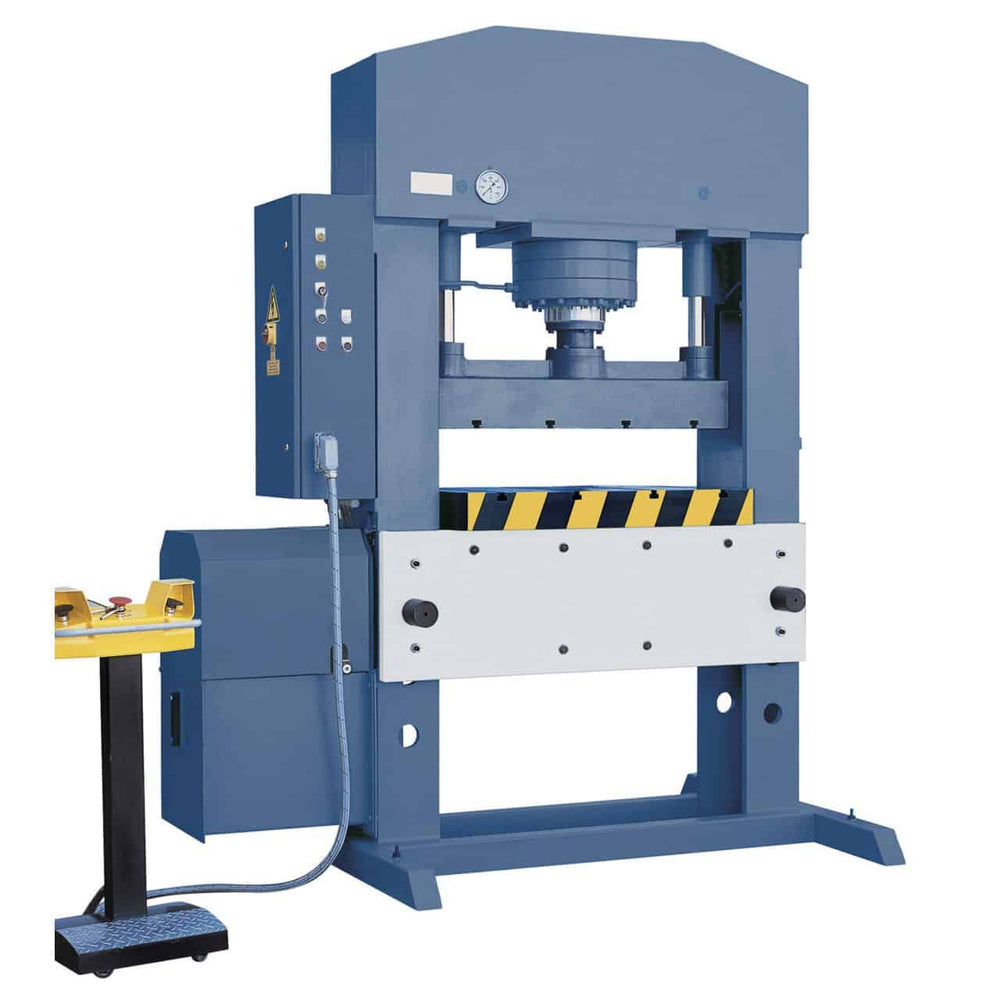

Prensa industrial hidráulica universal Bernardo AT 1520-150 – 150 toneladas, largura 1.520 mm, altura útil 610 mm, motor 11 kW

A prensa hidráulica industrial universal Bernardo AT 1520-150 oferece uma força de prensagem de 150 toneladas, uma largura de trabalho de 1.520 mm, uma altura de trabalho de 610 mm, uma mesa inferior de 600 x 1.520 mm com um furo passante de 100 mm de diâmetro, um curso do pistão de 300 mm, uma velocidade de avanço de 9 mm/s, uma velocidade de curso de 5 mm/s e uma velocidade de retorno de 10 mm/s, um motor de 11 kW e uma estrutura robusta em ferro fundido. Peso: 3.800 kg. Prensas universais AT de alta gama: largura máxima com força máxima e altura de trabalho ampliada. Fabricado na Áustria, distribuído na Itália pela Krollit como distribuidor oficial da Bernardo desde 2007.

• Força de prensagem: 150 toneladas
• Largura útil de trabalho: 1.520 mm
• Altura útil de trabalho: 610 mm
• Mesa inferior: 600 × 1.520 mm com furo passante de Ø 100 mm
• Curso do pistão: 300 mm
• Motor: 11 kW – 400 V trifásico
• Peso: aprox. 3.800 kg

Quem usa a AT 1520-150 e para quê?

A Bernardo AT 1520-150 é a prensa universal AT topo de linha: largura máxima de trabalho (1.520 mm), força máxima (150 toneladas), altura de trabalho estendida (610 mm). É a escolha ideal para oficinas industriais que usinam regularmente componentes grandes e altos, exigindo simultaneamente largura, força e espaço vertical. Comparada à AP 1520-150 (mesma largura e força, altura de trabalho de 275 mm), oferece 335 mm a mais de altura: uma diferença crucial para moldes altos e para a contração de componentes verticais. O peso de 3.800 kg (contra 3.500 kg da AP 1520-150) reflete a estrutura mais alta necessária para acomodar os 610 mm de altura de trabalho, mantendo a estabilidade. Nas oficinas dos clientes, a Krollit é a escolha de fabricantes industriais de metal com moldes altos, fabricantes de componentes mecânicos que combinam usinagem plana e vertical e oficinas que necessitam da plataforma universal Bernardo.

Sua posição na linha Bernardo

A AT 1520-150 é o modelo topo de linha da série AT, paralela à AP 1520-150 (topo de linha da série AP). A principal diferença entre a AT e a AP é a altura de trabalho: AT 610 mm contra AP 275 mm. Mesma largura, tonelagem e motor. Abaixo dela na família AT: a AT 1020-150 (mesma tonelagem, largura 1.020 mm, altura 610 mm) e a AT 1020-100 (100 t, largura 1.020 mm, altura 680 mm). Para oficinas que exigem largura máxima (1.520 mm) e altura de trabalho estendida (acima de 300 mm), a AT 1520-150 é a única opção. Para quem não precisa da altura de trabalho estendida, a AP 1520-150 tem o tamanho certo e um custo menor. Para aplicações específicas (somente dobra, somente prensagem em peças longas), os modelos AKPL e DKS são mais especializados.

Logística e Suporte Krollit

A Bernardo entrega em 5 a 9 dias úteis (7 dias no Sul). Com capacidade de carga de 3.800 kg, é necessário um guindaste ou empilhadeira com capacidade adequada. Dimensões: 2.650 × 1.400 × 2.540 mm: verifique o acesso à oficina. Ferramentas, peças de reposição e acessórios originais Bernardo estão disponíveis em estoque e são enviados em 3 a 5 dias úteis. Suporte ao cliente na Itália disponível.

Para quem é a AT 1520-150?

Perfil	Compatibilidade	Motivo
Hobbista apaixonado	Não recomendado	Máquina industrial de ponta. Somente para aplicações profissionais.
Fabricação de metal com matrizes altas	Recomendado	A combinação de 1.520 mm de largura + 150 t de força + 610 mm de altura útil não é encontrada em outras prensas da linha universal. Projetada para usinagem industrial completa.
Fabricante de Estruturas Industriais	Recomendado	Para moldes altos que exigem largura estendida. Para aplicações especializadas, considere as máquinas de dobra de pórtico DKS ou AKPL.

Não adequado para: Aplicações que não exigem altura de trabalho estendida (a AP 1520-150 é significativamente mais econômica); produção apenas de peças longas (linha de pórtico DKS dedicada); produção de dobra industrial em série (AKPL); Oficinas sem uma linha de energia industrial trifásica de 400V.

Capacidade de prensagem

Especificações	Valor
Força máxima de prensagem	150 toneladas
Curso do pistão	300 mm
Largura útil de trabalho	1.520 mm
Altura útil de trabalho	610 mm

Tabela

Especificar	Valor
Mesa inferior	600 × 1.520 mm
Furo passante para a mesa	Ø 100 mm

Velocidade

Especificar	Valor
Avanço	9 mm/s
Trabalho	5 mm/s
Retorno	10 mm/s

Motor e fonte de alimentação

Especificar	Valor
Potência do motor	11 kW
Potência	400V – 50Hz – trifásico

Dimensões e peso

Especificar	Valor
Dimensões da máquina (C × L × A)	2.650 × 1.400 × 2.540 mm
Peso líquido	aprox. 3.800 kg
Material da estrutura	Ferro fundido maciço

Conformidade

Especificação	Valor
Marcação	CE
Diretiva	Diretiva de Máquinas 2006/42/CE

Equipamento padrão

• Prensa hidráulica universal Bernardo AT 1520-150
• Mesa inferior com furo passante Ø 100 mm
• Sistema hidráulico integrado com bomba de alto desempenho
• Dispositivos de segurança universais
• Conjunto de tirantes e ferramentas para montagem e manutenção

Perguntas Frequentes

Vale a pena a diferença de preço em comparação com a AP 1520-150?

Depende da altura das peças típicas. Para usinagem plana, a AP 1520-150 tem o tamanho certo e custa menos. Para moldes e componentes com mais de 275 mm de altura, a AT 1520-150 é indispensável.

A diferença de preço reflete a estrutura mais alta da AT (3.800 kg contra 3.500 kg). Para oficinas que trabalham consistentemente com alturas efetivas inferiores a 275 mm, a AT é superdimensionada. Para oficinas com moldes de altura padrão, a AP é insuficiente. A escolha deve ser baseada na altura típica dos componentes, não no preço.

Quais são os tipos de aplicações industriais típicas para a AT 1520-150?

Estampagem profunda de componentes largos, montagem vertical por contração de eixos altos, montagem de conjuntos complexos e processos que exigem moldes com mais de 300 mm de altura.

Exemplos práticos: produção de tubos flangeados com montagem por contração de flanges longas; montagem de componentes de transmissão com eixos altos; estampagem profunda de caixas industriais. Para a produção automatizada em série dessas aplicações, considere prensas industriais dedicadas com automação.

Qual ​​o consumo do motor de 11 kW em produção?

O motor de 11 kW consome tipicamente de 11 a 12 kWh por hora efetiva em plena carga.

Em produção padrão com um ciclo de trabalho de 60-70%, o consumo médio é de 7-8 kWh por hora.

Para oficinas com custos de eletricidade significativos, recomenda-se organizar os ciclos para reduzir os tempos de espera. Sistemas opcionais de recuperação de energia estão disponíveis em versões industriais avançadas.

Qual ​​o espaço operacional necessário na oficina?

As dimensões da máquina são 2.650 × 1.400 × 2.540 mm. Para o manuseio de peças grandes, é necessária uma área operacional de pelo menos 4,5 x 3 m com uma altura mínima do teto de 3 m.

A altura de 2.540 mm permite a instalação em oficinas com um teto padrão de 3 metros. A mesa de 600 x 1.520 mm comporta peças grandes padrão. Recomenda-se o acesso a um elevador ou ponte rolante para o manuseio de peças pesadas.

Qual ​​a vida útil esperada?

Para uso industrial padrão, a AT 1520-150 foi projetada para uma vida útil de mais de 20 anos com manutenção regular. As peças de desgaste (vedações, rolamentos, bomba) podem ser substituídas por peças de reposição originais Bernardo.

A estrutura robusta em ferro fundido é resistente ao desgaste: com 3.800 kg, foi projetada para décadas de serviço. As vedações do pistão são o componente que requer substituição com mais frequência, normalmente a cada 3 a 5 anos com uso intenso. Peças de reposição genuínas Bernardo estão disponíveis em estoque e são enviadas em 3 a 5 dias úteis.
