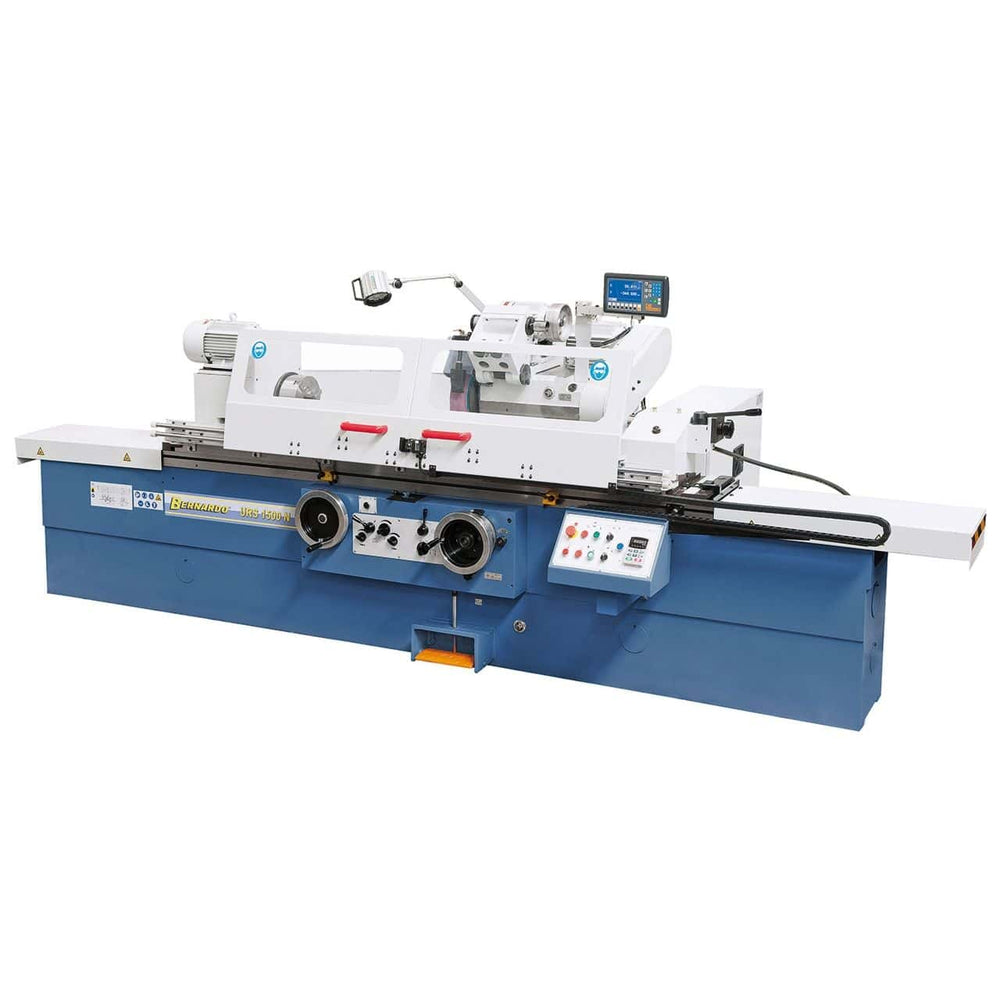

Retificadora cilíndrica universal Bernardo URS 2000 N
-
Descrizione
-
Sicurezza del prodotto
-
Recensioni
Descrizione
- Distância entre centros: 2000 mm
- Diâmetro externo de retificação: 8–320 mm
- Diâmetro interno de retificação: 35–100 mm
- Peso máximo da peça: 150 kg

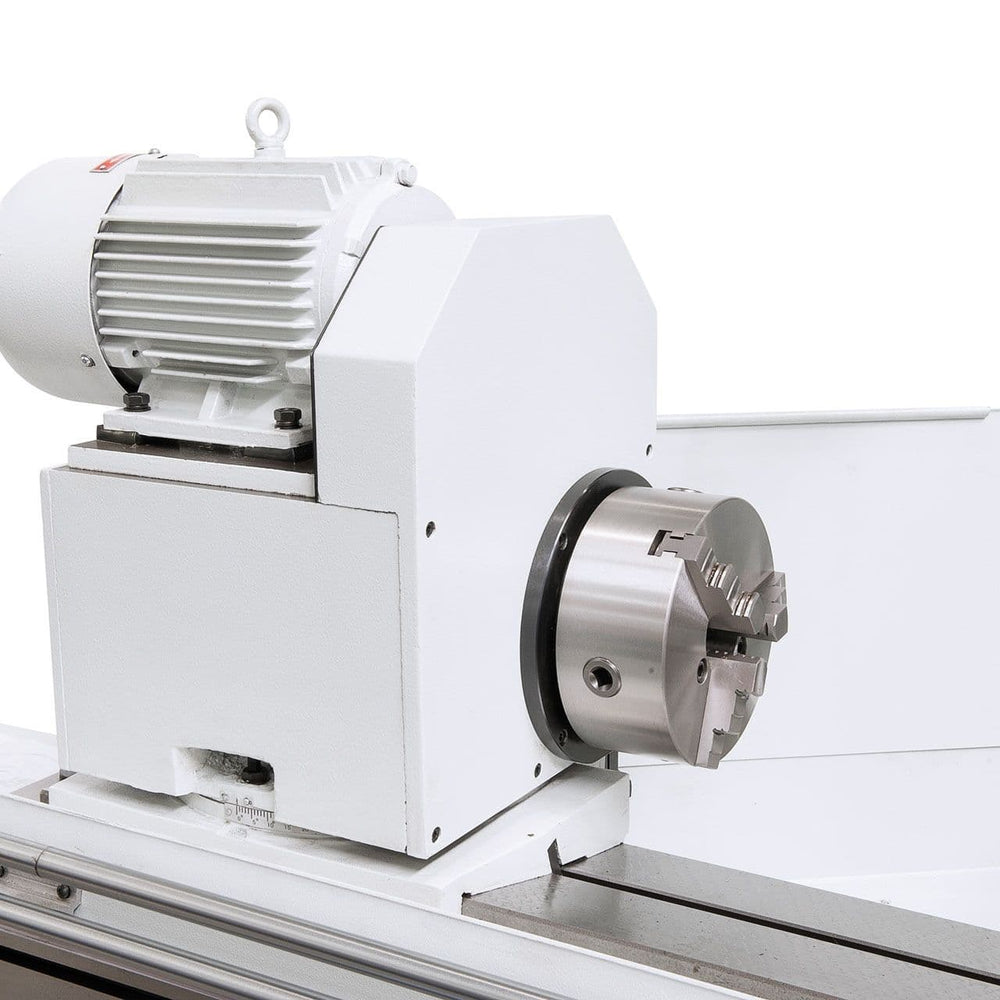

- Velocidade do fuso da peça: 25–220 rpm
- Rebolo externo: Ø 500 × 50 × 203 mm
- Velocidade de retificação interna: 10.000 rpm
Quem utiliza o URS?

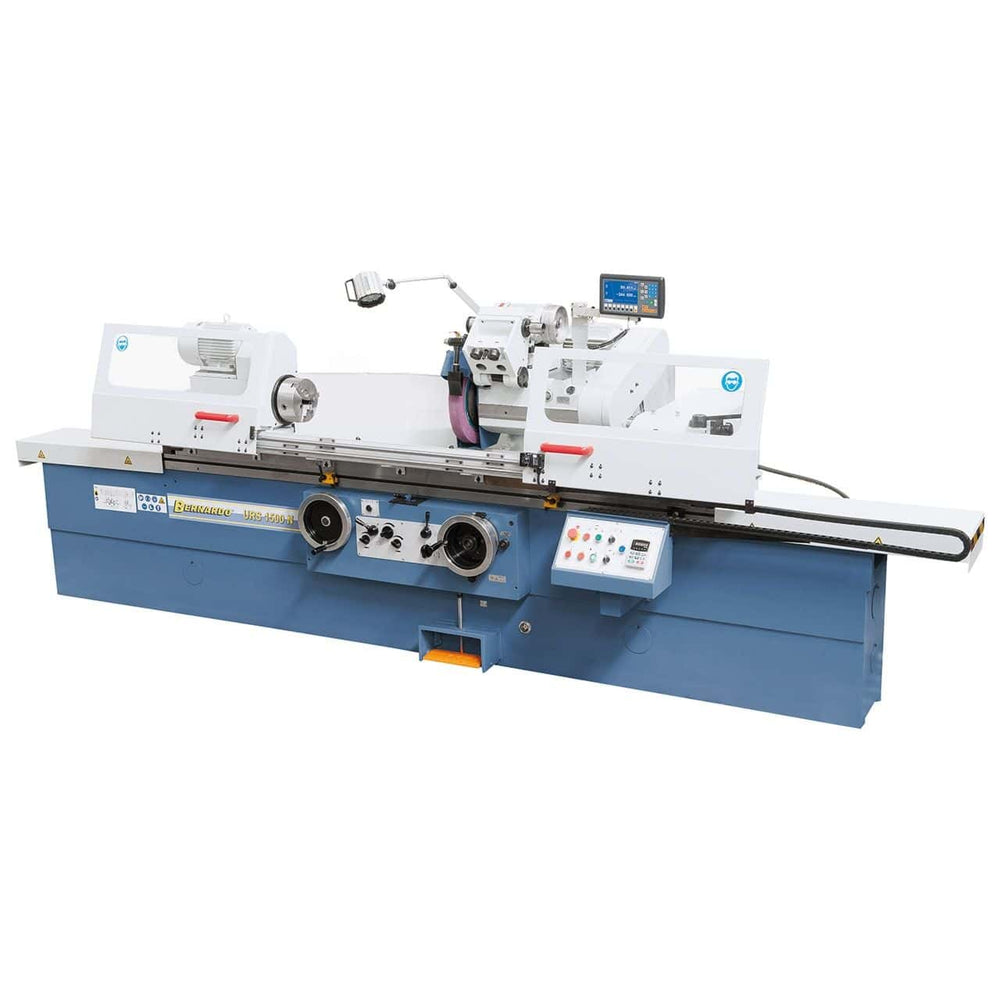

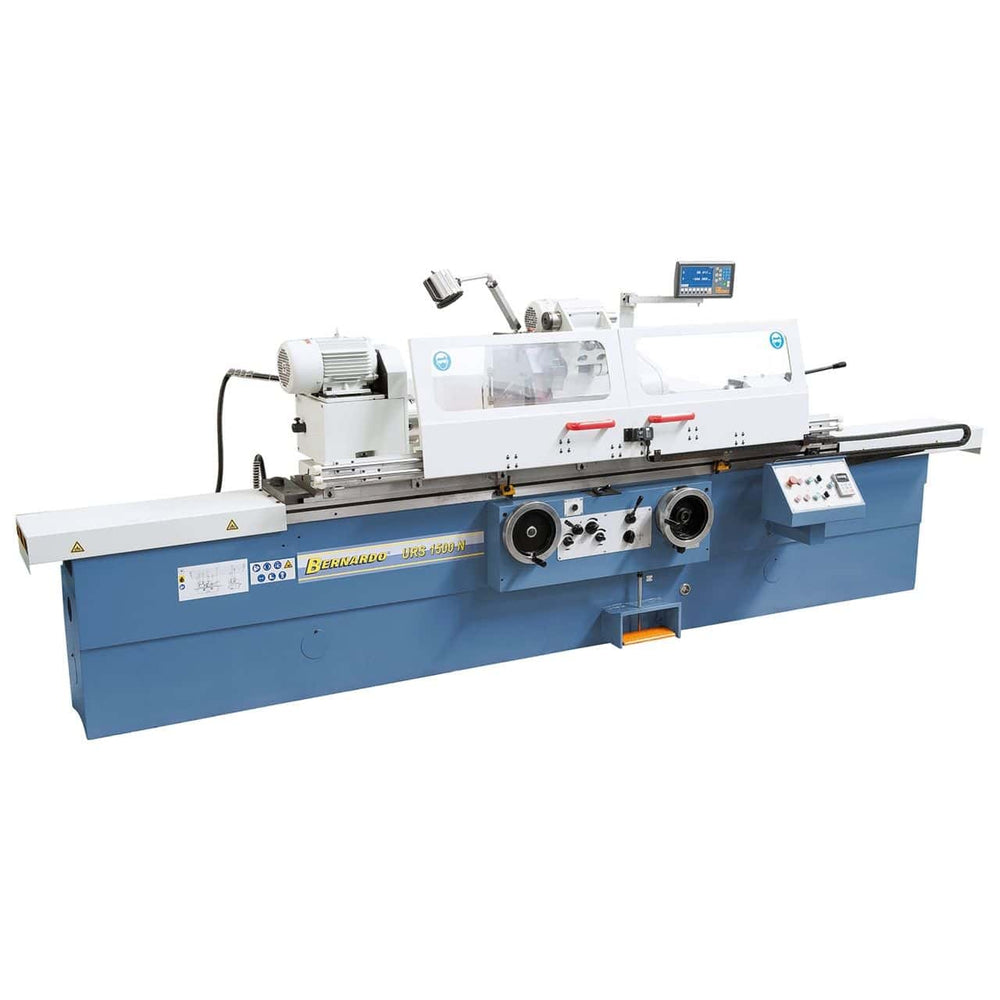

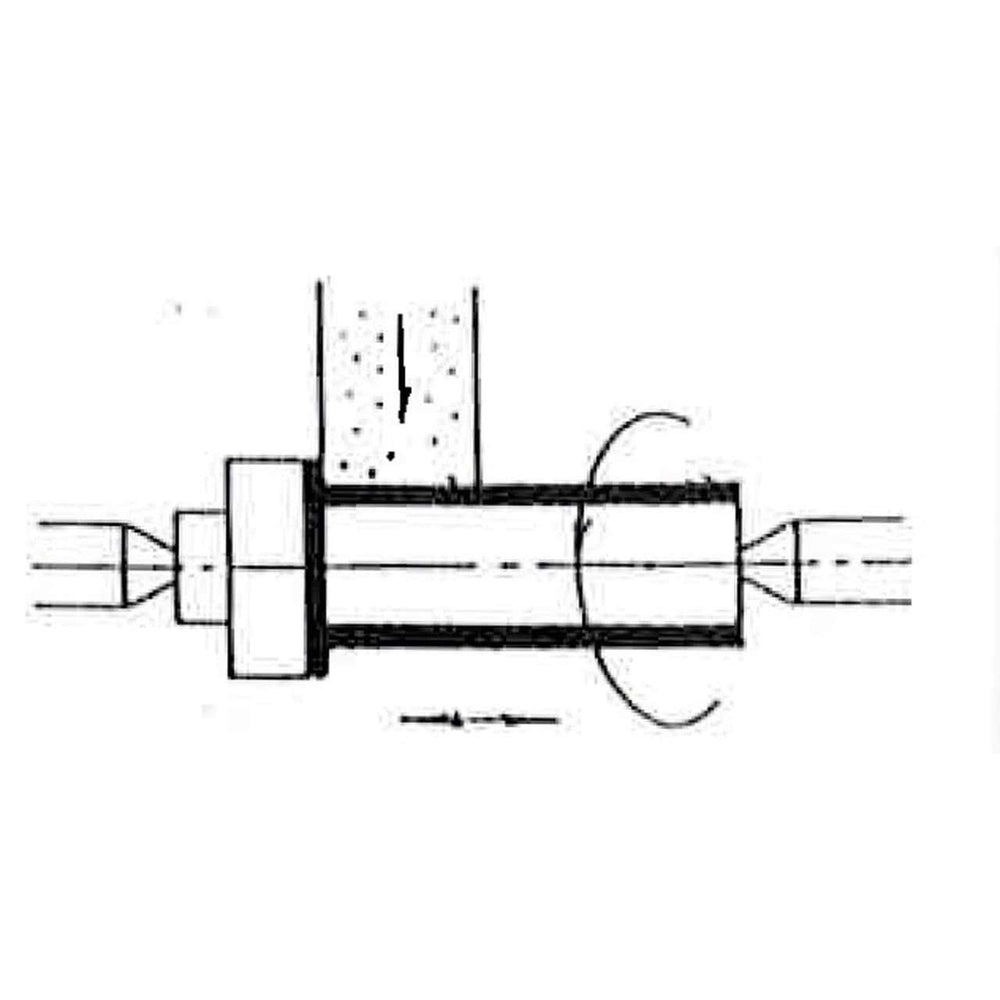

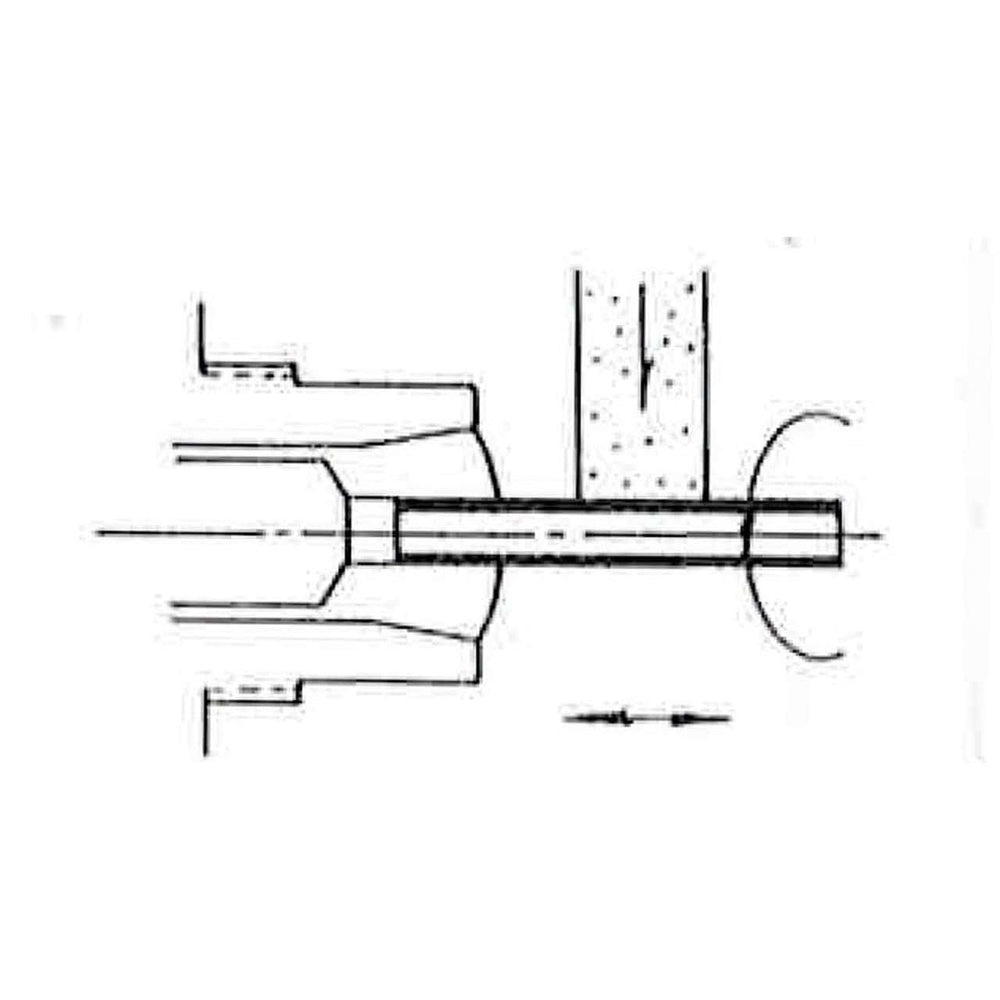

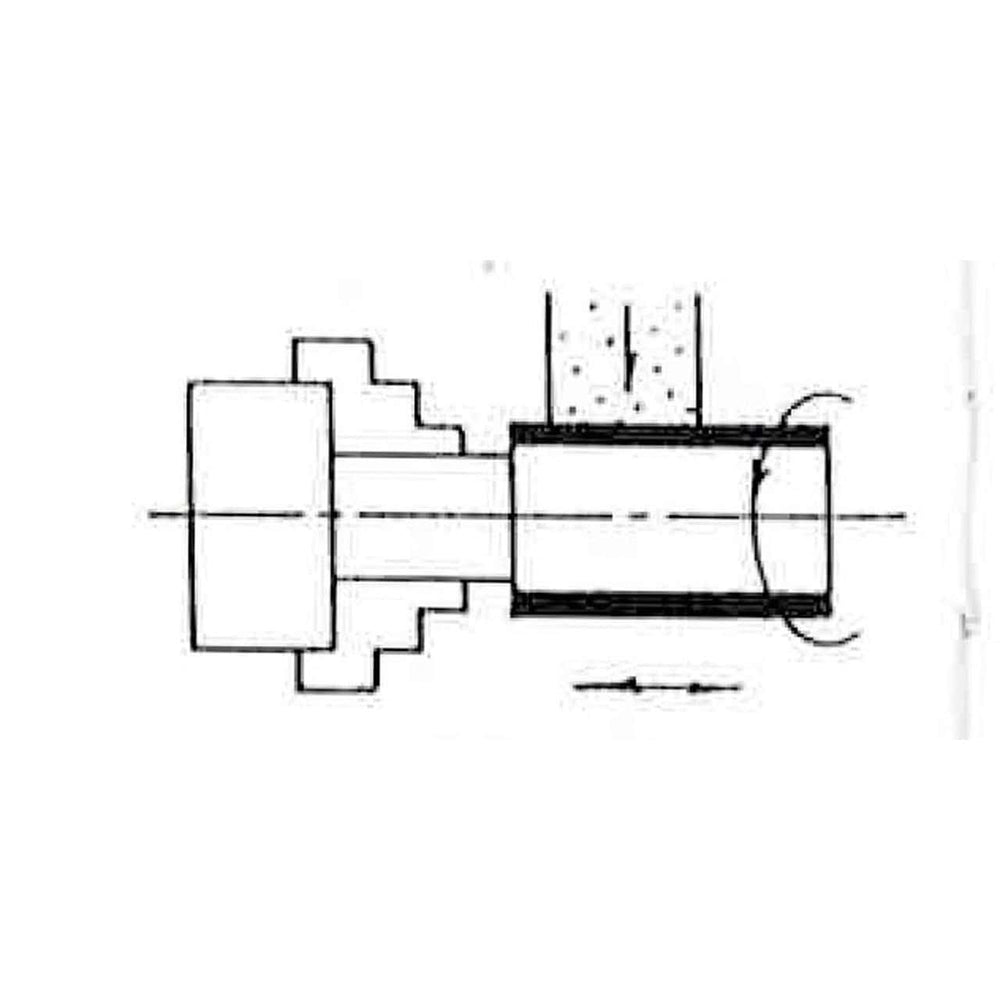

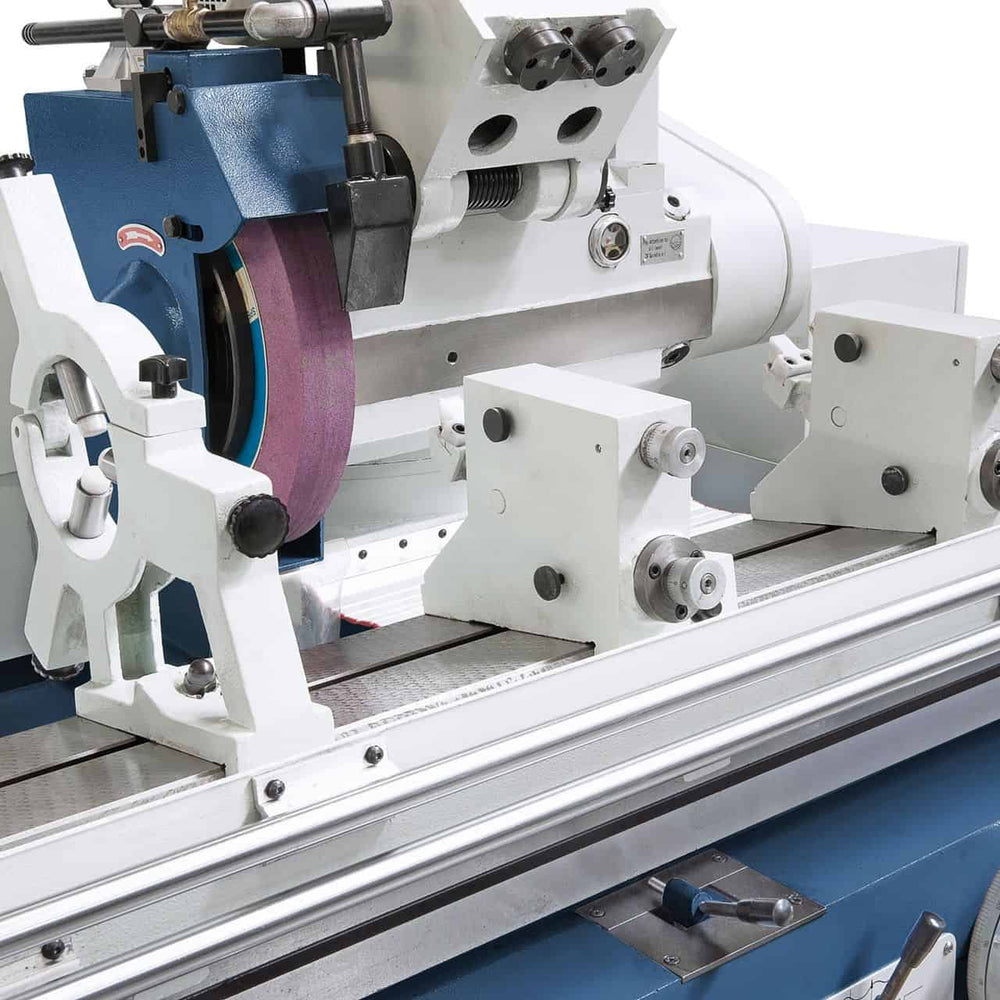

2000 N e para quêA Bernardo URS 2000 N é uma retificadora cilíndrica universal profissional para retificação de precisão externa e interna de eixos, pinos, buchas e sedes. Esta máquina atinge rugosidade superficial inferior a Ra 0,4 µm e tolerâncias dimensionais da ordem de centésimos de milímetro em peças de até 2000 mm de comprimento. O fuso hidrodinâmico da peça — o principal diferencial em comparação com retificadoras com rolamentos — garante precisão consistente mesmo em ciclos prolongados, eliminando as vibrações transmitidas pelos rolamentos. A cabeça de retificação, inclinável em ±30°, permite a retificação de cones, sedes esféricas e ombros. Em laboratórios de clientes, a Krollit é utilizada por oficinas de usinagem de precisão, fabricantes de equipamentos e centros de manutenção industrial que usinam componentes de alta precisão.
A Bernardo URS 2000 N é uma retificadora cilíndrica universal profissional para retificação de precisão externa e interna de eixos, pinos, buchas e sedes. Esta máquina atinge rugosidade superficial inferior a Ra 0,4 µm e tolerâncias dimensionais da ordem de centésimos de milímetro em peças de até 2000 mm de comprimento. O fuso hidrodinâmico da peça — o principal diferencial em comparação com retificadoras com rolamentos — garante precisão consistente mesmo em ciclos prolongados, eliminando as vibrações transmitidas pelos rolamentos. A cabeça de retificação, inclinável em ±30°, permite a retificação de cones, sedes esféricas e ressaltos. Em laboratórios de clientes, a Krollit é utilizada por oficinas de usinagem de precisão, fabricantes de equipamentos e centros de manutenção industrial que usinam componentes de alta precisão.
Para quem é a Bernardo URS 2000 N?
| Perfil | Compatibilidade | Motivo |
|---|---|---|
| Hobbista | Não listado | Retificadora industrial de precisão. Não adequada para uso amador. |
| Oficina mecânica de precisão | Ideal | Retificação externa e interna de peças de até 2000 mm com fuso hidrodinâmico: a escolha para tolerâncias na ordem de centésimos em eixos e buchas. |
| Produção industrial | Ideal | Para manutenção e produção contínua de componentes de precisão. |
Não adequado para: peças com mais de 2000 mm de comprimento (avalie o modelo maior); oficinas sem conhecimento de retificação cilíndrica; uso ocasional onde uma esmerilhadeira de bancada é suficiente.
Capacidade de Trabalho
| Especificações | Valor |
|---|---|
| Distância entre centros | 2000 mm |
| Altura do centro | 180 mm |
| Diâmetro externo de retificação | 8–320 mm |
| Peso máximo da peça | 150 kg |
| Diâmetro interno de retificação com luneta fixa | 35–100 mm |
| Interno diâmetro de retificação sem apoio fixo | 30–100 mm |
| Máx. Profundidade de retificação interna | 125 mm |

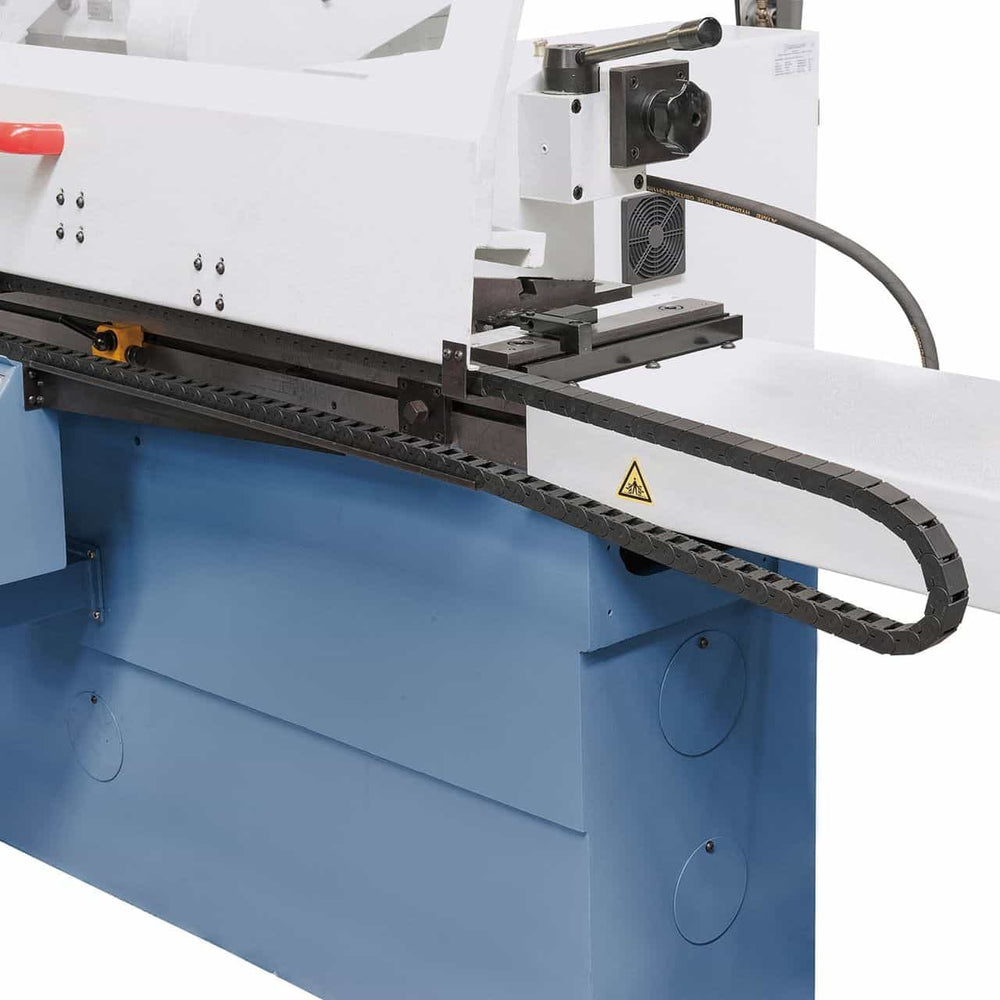

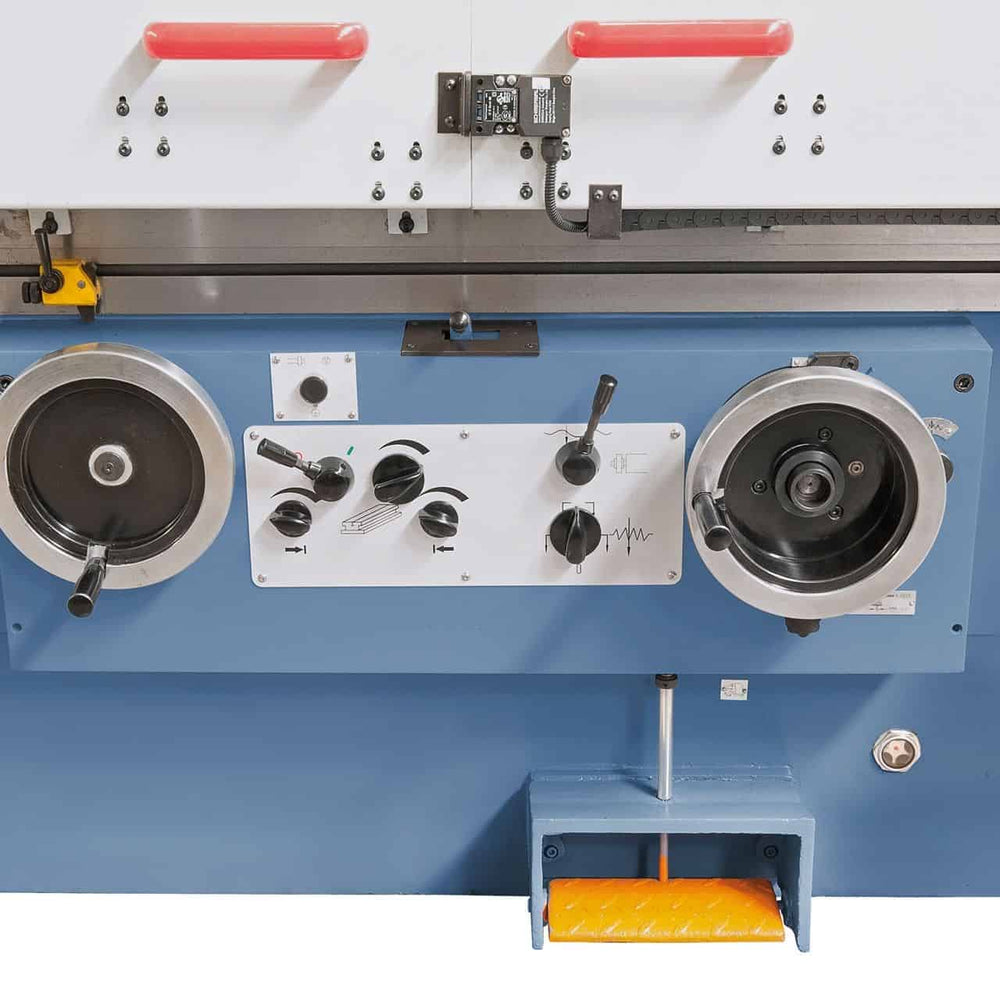

Mesa e avanços
| Especificações | Valor |
|---|---|
| Inclinação da mesa | +5° a −2° |
| Curso longitudinal da mesa | 2100 mm |
| Avanço da mesa | 0,1–3 m/min |
| Avanço manual da mesa | 6 mm/rev |
Eixo da peça e rebolo
| Especificações | Valor |
|---|---|
| Velocidade do eixo da peça | 25–220 rpm |
| Cone do eixo da peça | MT 4 |
| Eixo inclinável | +90° |

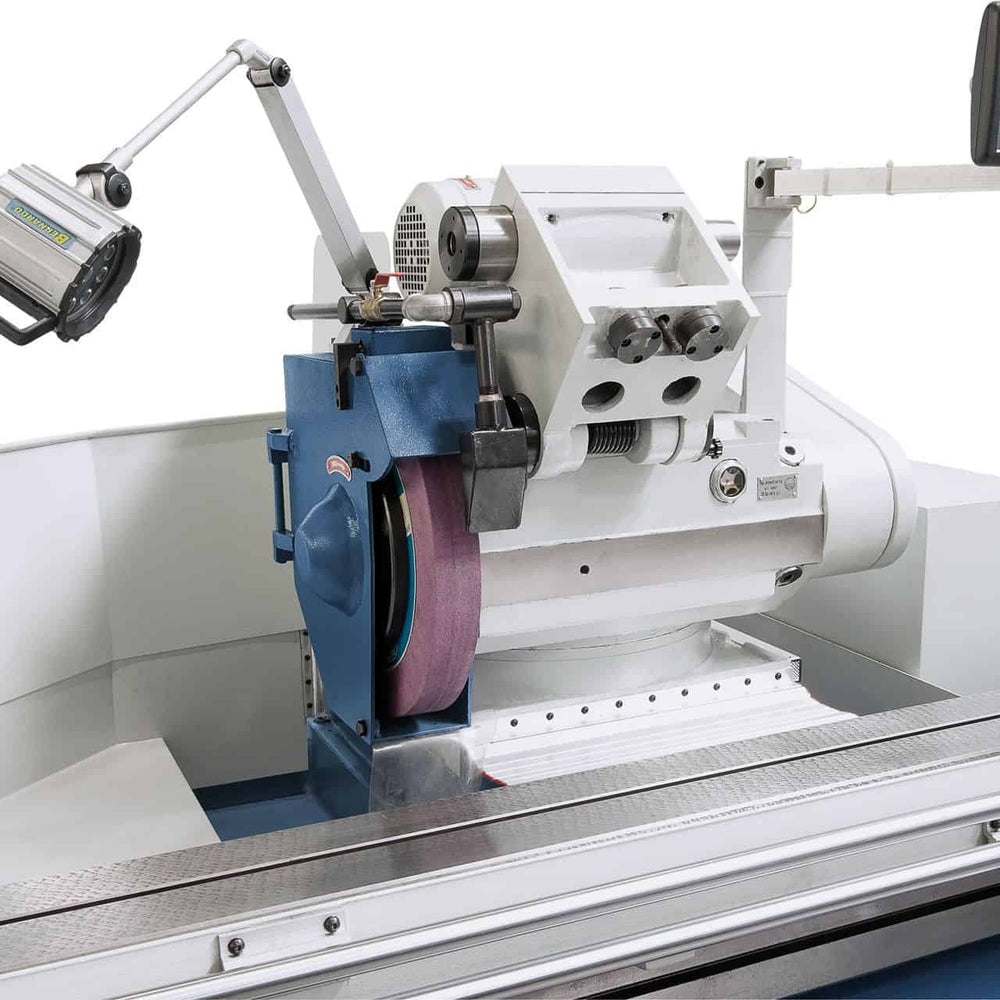

| Rebolo externo (Ø × A × furo) | Ø 500 × 50 × 203 mm |
| Velocidade da rebolo externa | 1330 rpm |
| Velocidade da rebolo interna | 10.000 rpm |
| Inclinação do cabeçote | ±30° |
Conformidade e Segurança
| Especificação | Valor |
|---|---|
| Marcação | CE |
| Diretiva | Diretiva de Máquinas 2006/42/CE |
Logística
Envio para Bernardo: 5 a 9 dias úteis (7 dias para o Sul). Máquina de precisão pesada: coordenar o descarregamento com a Krollit antes da entrega. Peças de reposição originais disponíveis com envio em 3 a 5 dias úteis. Suporte ao cliente em italiano disponível.
Perguntas Frequentes
O que significa "eixo hidrodinâmico" e por que é importante?
O eixo hidrodinâmico suporta o eixo em uma película de óleo em vez de rolamentos. Isso elimina as microvibrações típicas dos rolamentos — que são transferidas para a superfície retificada como ondulações — e garante repetibilidade dimensional superior. É o padrão para retificadoras industriais de precisão. Retificadoras com rolamentos custam menos, mas não atingem as mesmas tolerâncias.
Qual a precisão dimensional que pode ser alcançada com a URS 2000 N?
Em condições ideais (peça bem balanceada, rebolo correto, fluido de corte adequado), a URS 2000 N atinge tolerâncias dimensionais de IT5–IT6 (na ordem de centésimos de milímetro) e rugosidade superficial de Ra 0,2–0,4 µm. A precisão real depende do operador, do tipo de material e das condições de operação.

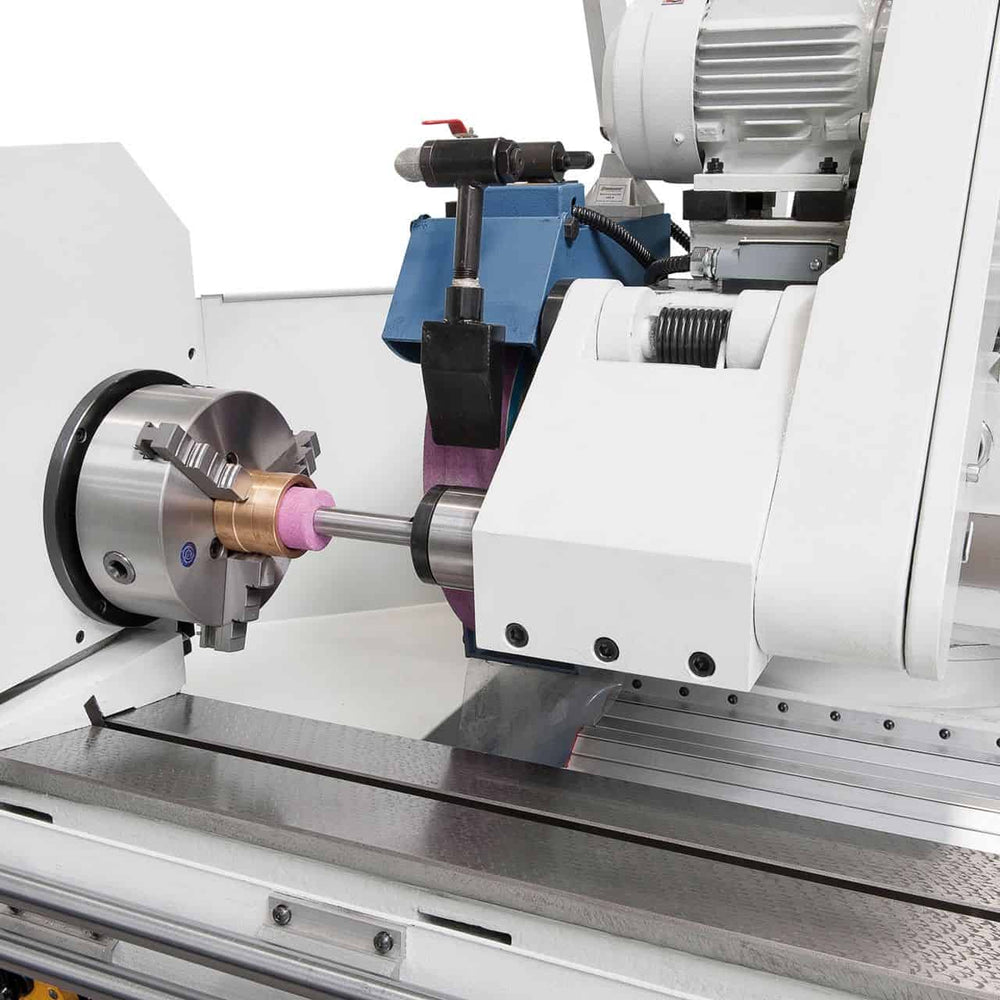

Qual o tipo de rebolo utilizado para retificação interna?

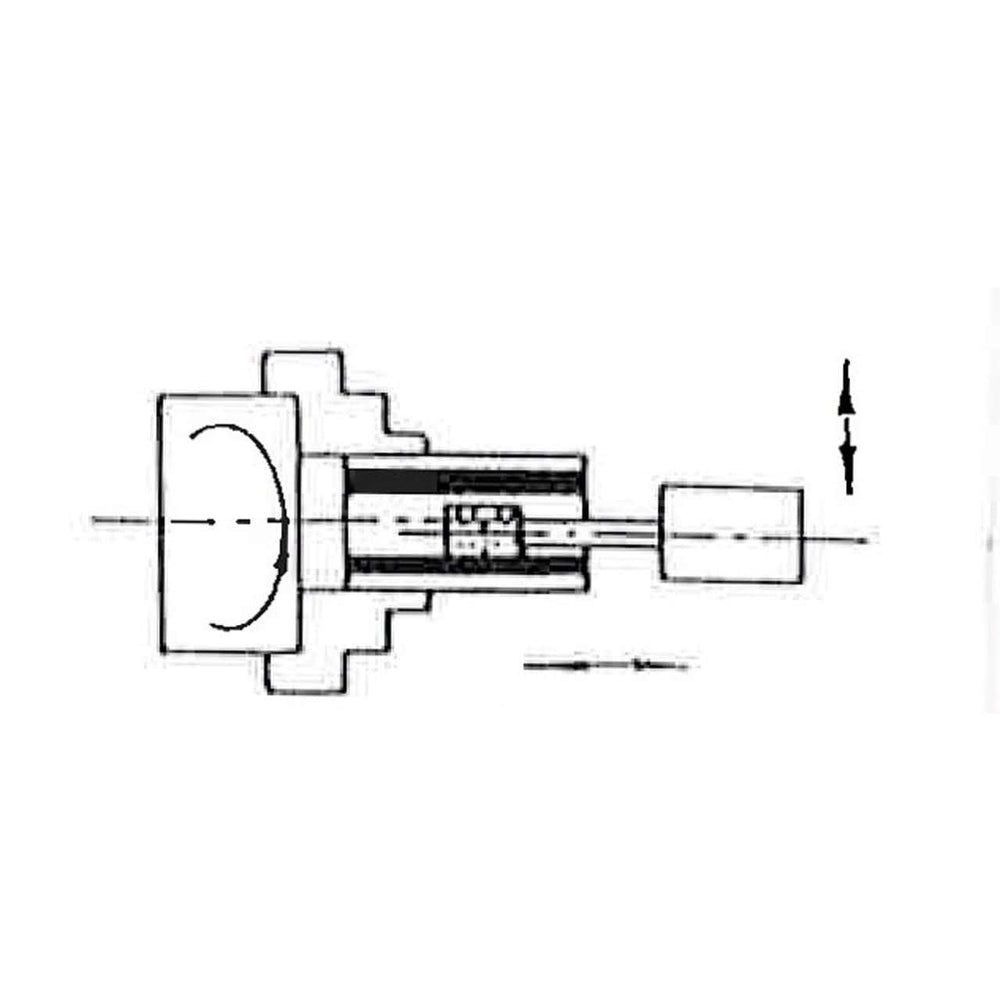

Para retificação interna, a cabeça atinge 10.000 rpm — necessário para manter a velocidade periférica ideal com rebolos de pequeno diâmetro. São utilizados rebolos cilíndricos montados em um eixo com diâmetro compatível com o furo a ser retificado. Diferentes rebolos (coríndon, carboneto de silício, CBN) são usados para diferentes materiais (aço, ferro fundido, alumínio, carbonetos).
É possível retificar em ângulos de 45° e em formato cônico na URS 2000 N?

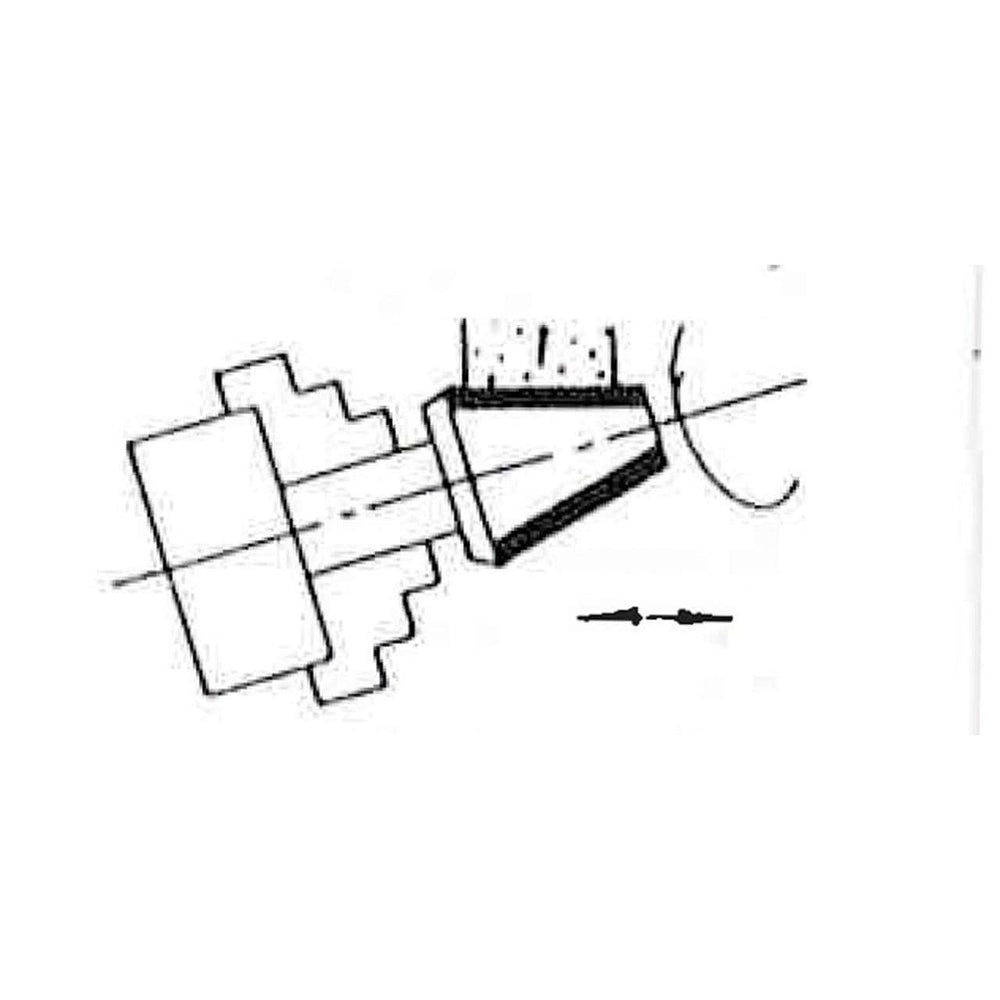

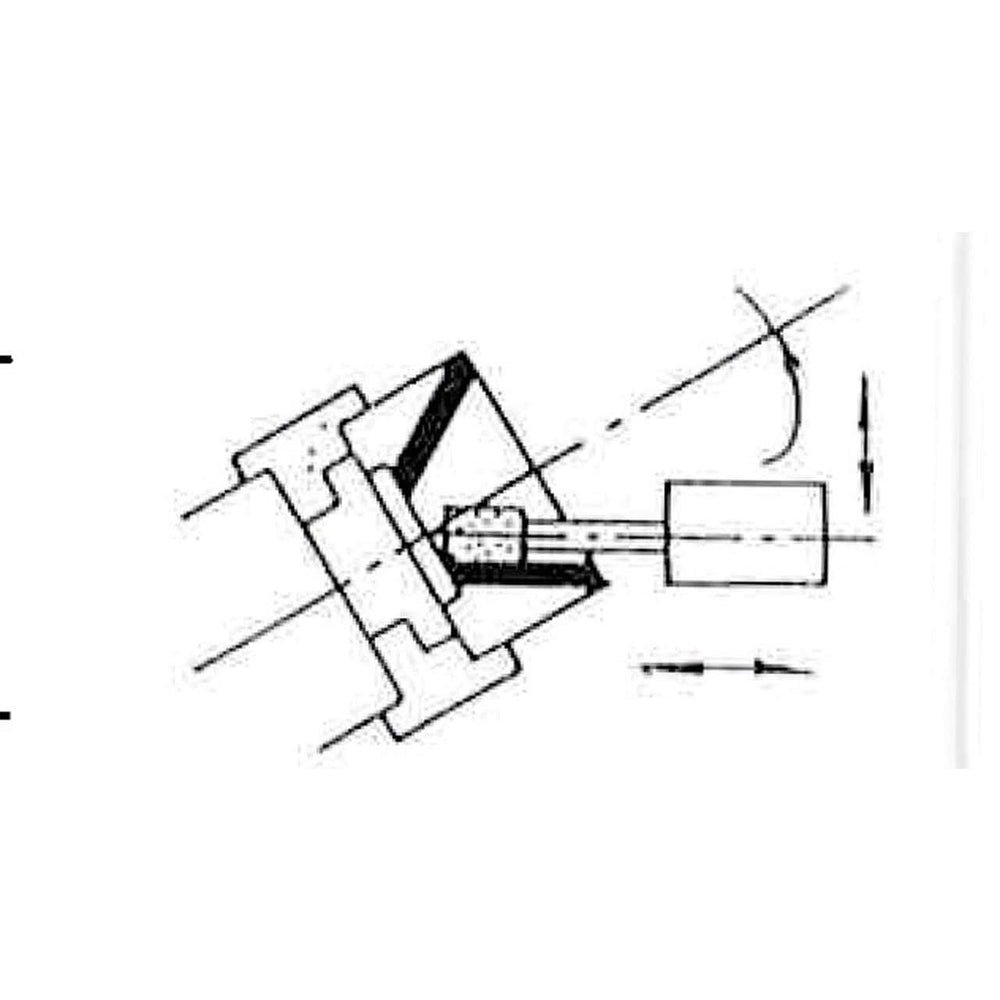

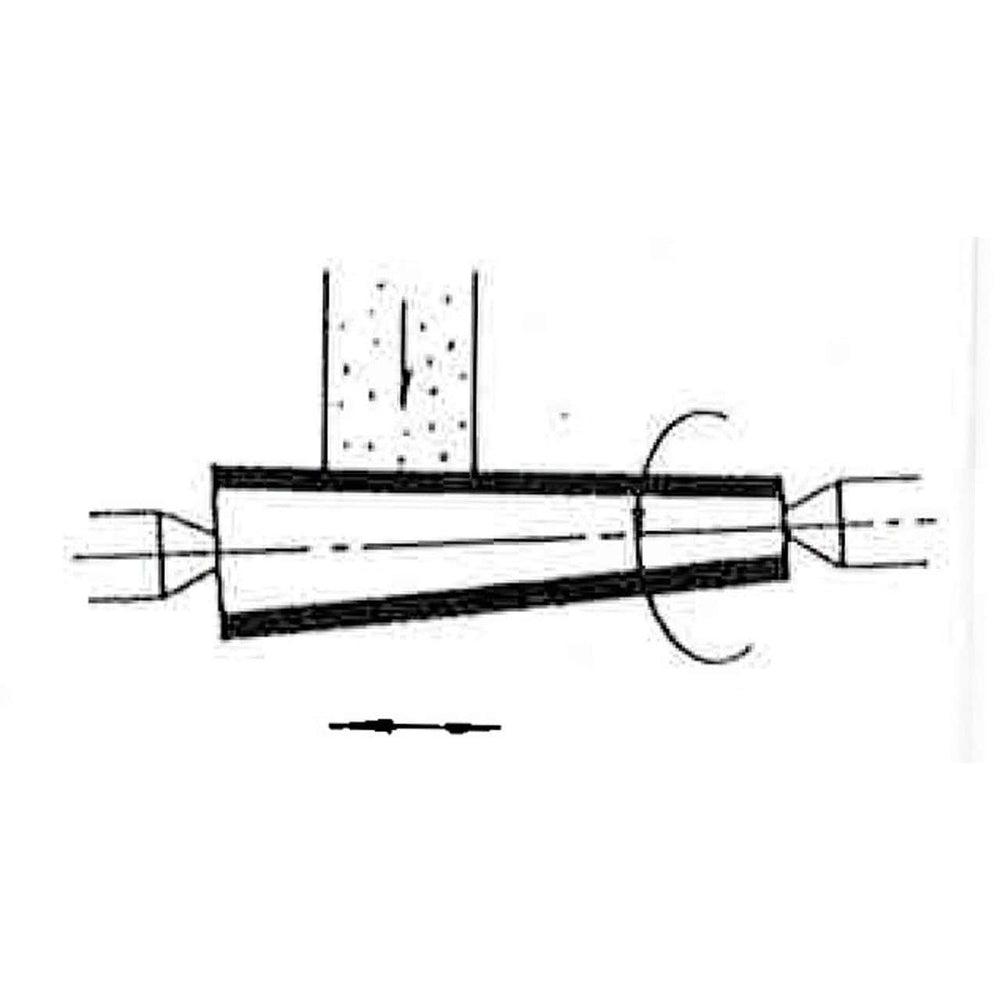

Sim. A cabeça do rebolo pode ser inclinada ±30° em relação ao eixo da peça, permitindo a retificação de cones, ombros angulares e formas complexas. A mesa pode ser inclinada de +5° a −2° para retificação cônica em peças longas. A combinação das duas inclinações abrange quase todas as geometrias necessárias em oficinas de precisão.
Qual fluido de corte é usado?

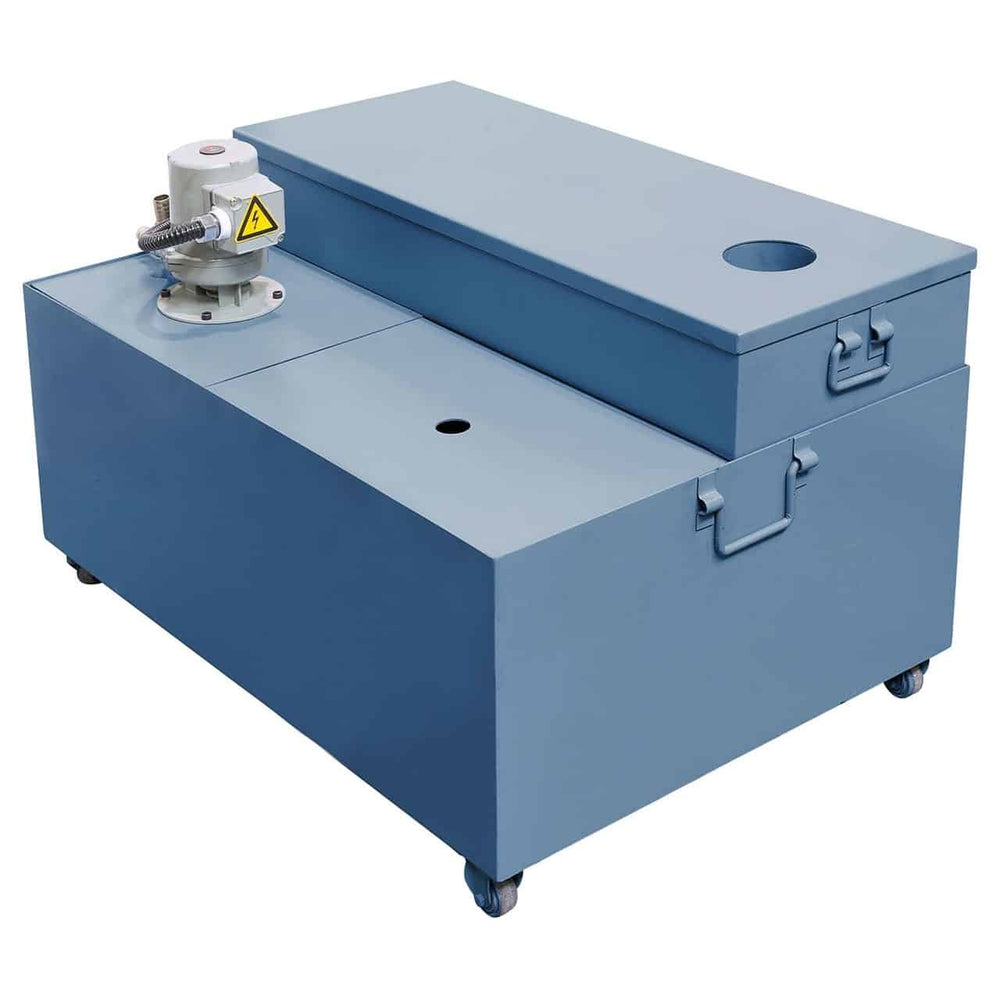

Para retificação cilíndrica, normalmente é usada uma emulsão de água e óleo de 3 a 5% ou óleo de retificação puro, dependendo do material e do rebolo. O URS 2000 N possui um sistema de refrigeração integrado. Entre em contato com a Krollit para obter detalhes sobre o sistema de alimentação de líquido refrigerante.
