Bernardo Rebarbadora plana BSG 2550 PLC

Retificadora Plana Bernardo BSG 2550 PLC

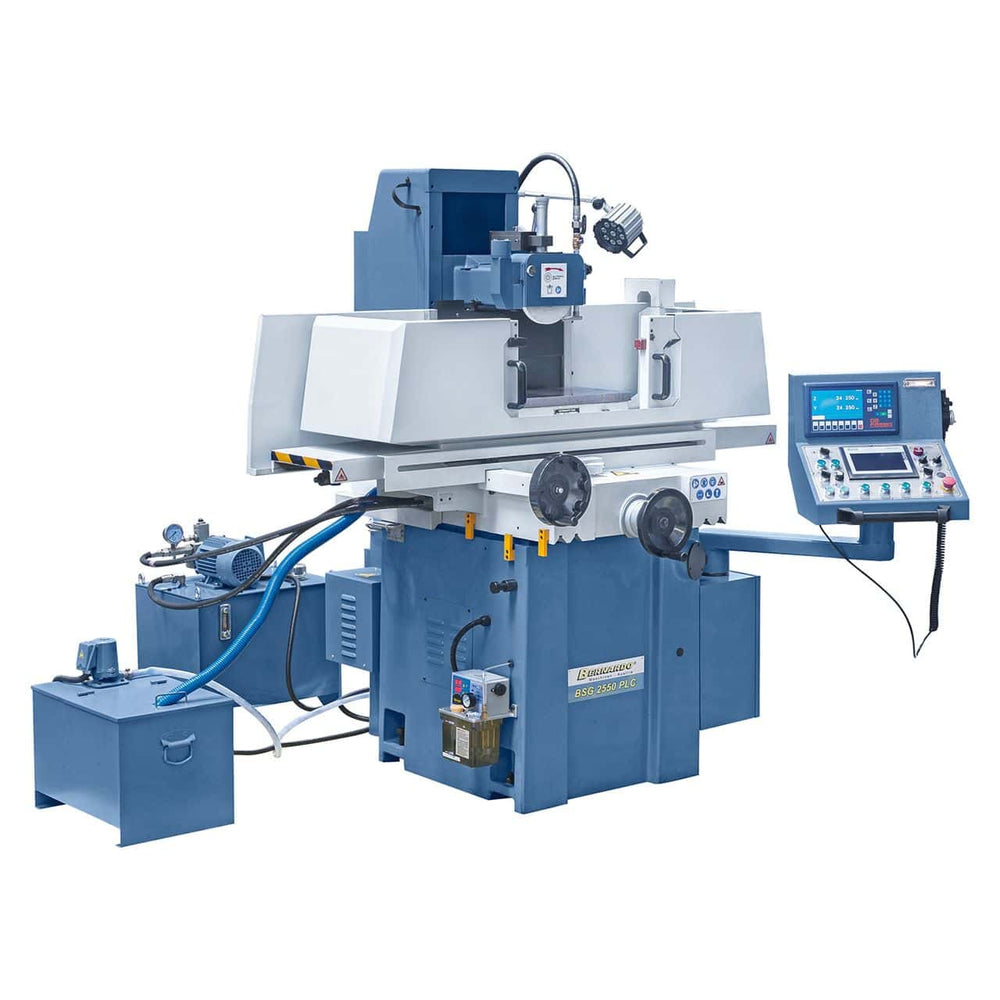

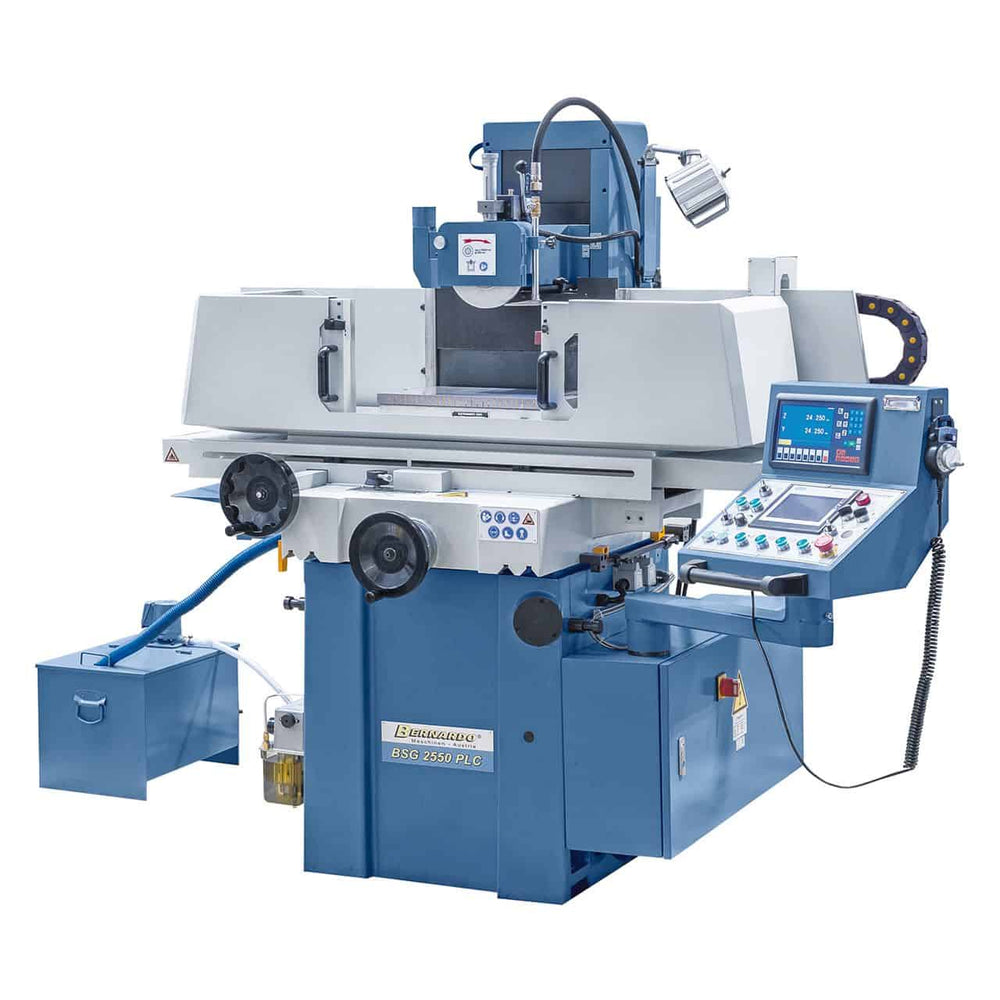

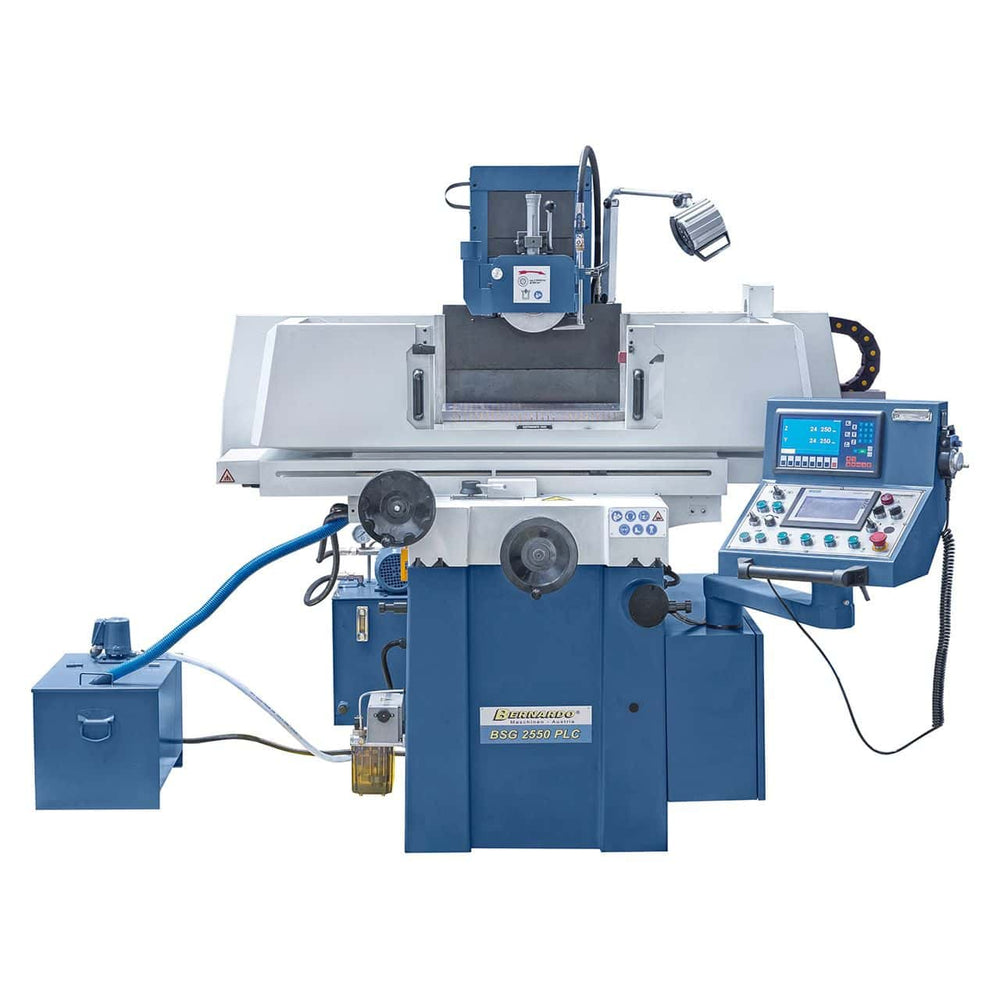

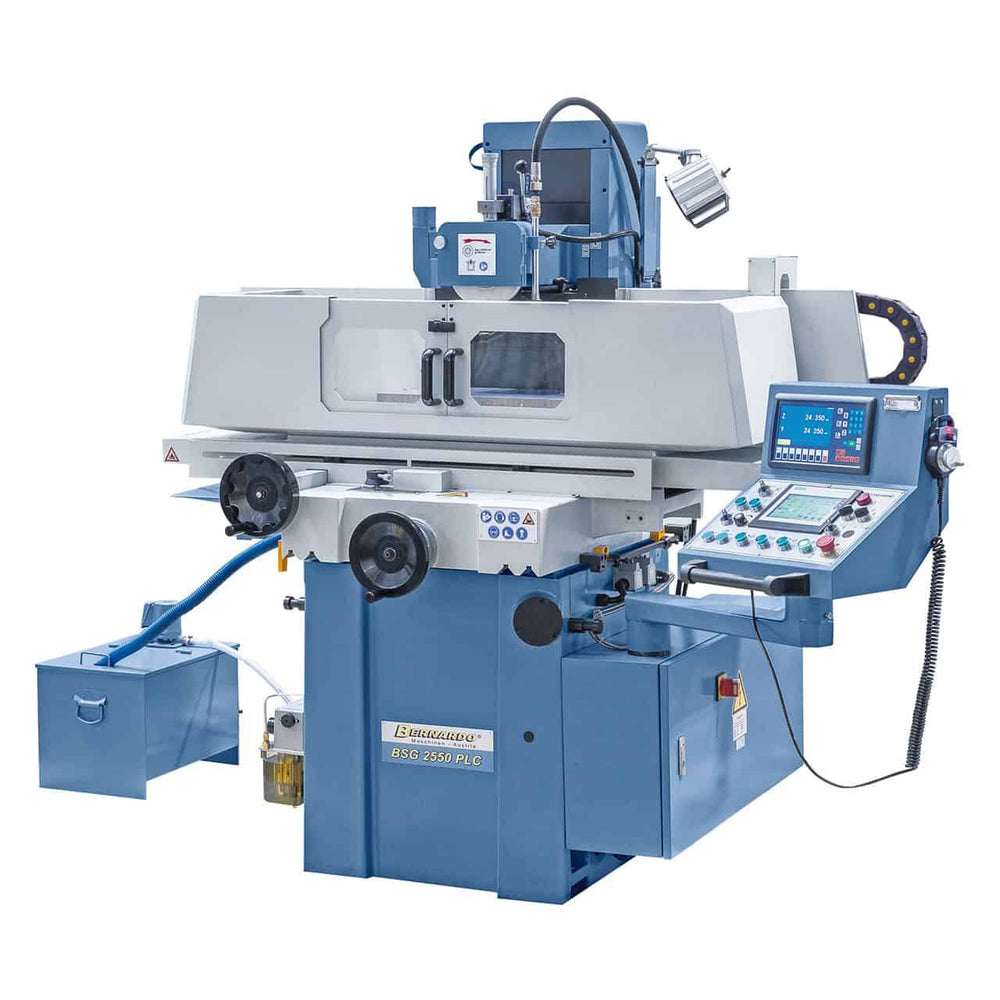

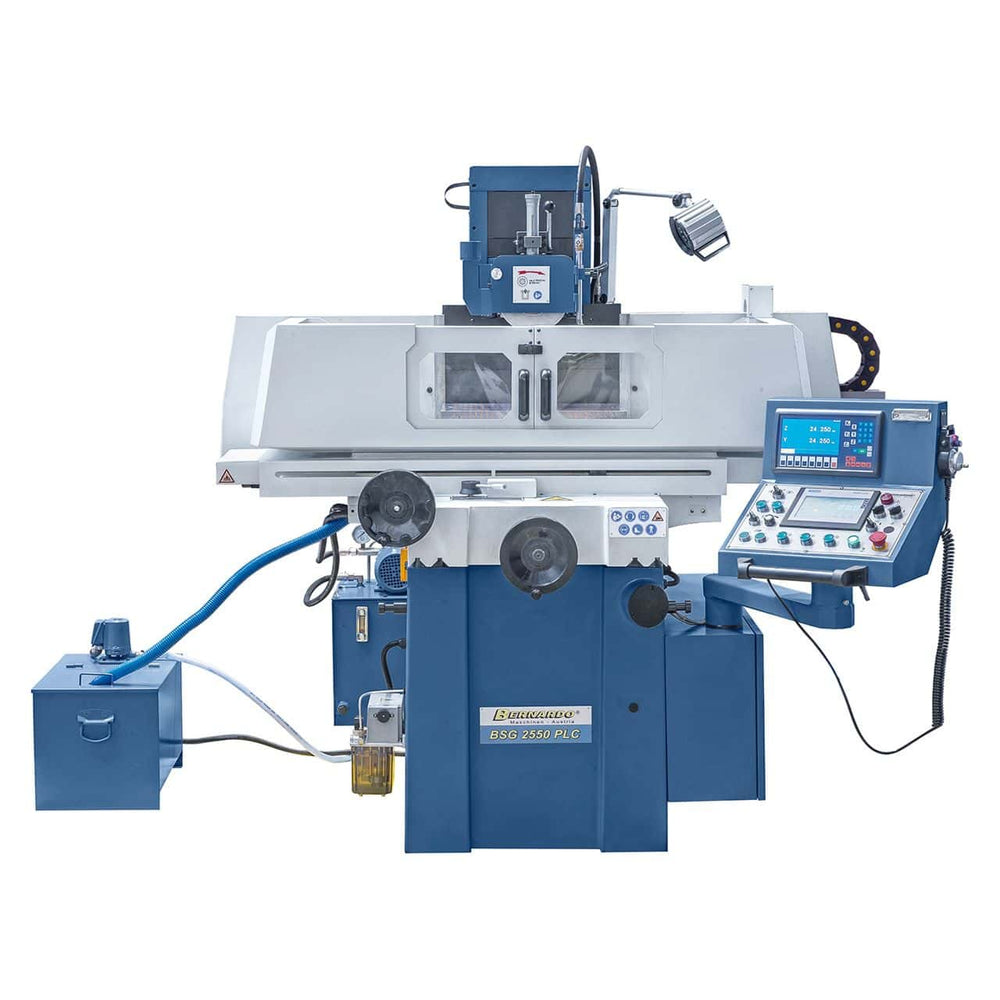

A Retificadora Plana Bernardo BSG 2550 PLC é uma retificadora plana (retificadora tangencial) de nível profissional, equipada com um controlador PLC Siemens com tela sensível ao toque que permite a fácil programação de ciclos de retificação simples e repetitivos. A mesa de 250 x 510 mm, com um curso longitudinal máximo de 560 mm e curso transversal de até 275 mm, suporta peças de trabalho com peso de até 180 kg com uma placa magnética. O sistema hidráulico avançado garante um movimento suave e regular da mesa, mesmo sob cargas pesadas. O avanço vertical servoassistido permite ajustes precisos de 0,005 a 0,05 mm, com retorno rápido ao final do ciclo. Inclui um visor digital de 2 eixos, placa magnética de 250 x 500 mm, rebolo de 200 mm de diâmetro e sistema centralizado de refrigeração e lubrificação. Com uma construção robusta em ferro fundido e um peso de 1750 kg, garante estabilidade, precisão e longa vida útil. Uma máquina ideal para oficinas e departamentos de produção que exigem qualidade e produtividade.

---

Principais Características:
Retificadora de superfície com controle por toque PLC Siemens
Mesa de 250 x 510 mm, curso longitudinal de 560 mm, curso transversal de 275 mm
Capacidade de até 180 kg com placa magnética
Avanço vertical servoassistido automático (0,005 – 0,05 mm)
Rebolo de 200 mm de diâmetro, velocidade de 2850 rpm
Placa eletromagnética de 250 x 500 mm incluída

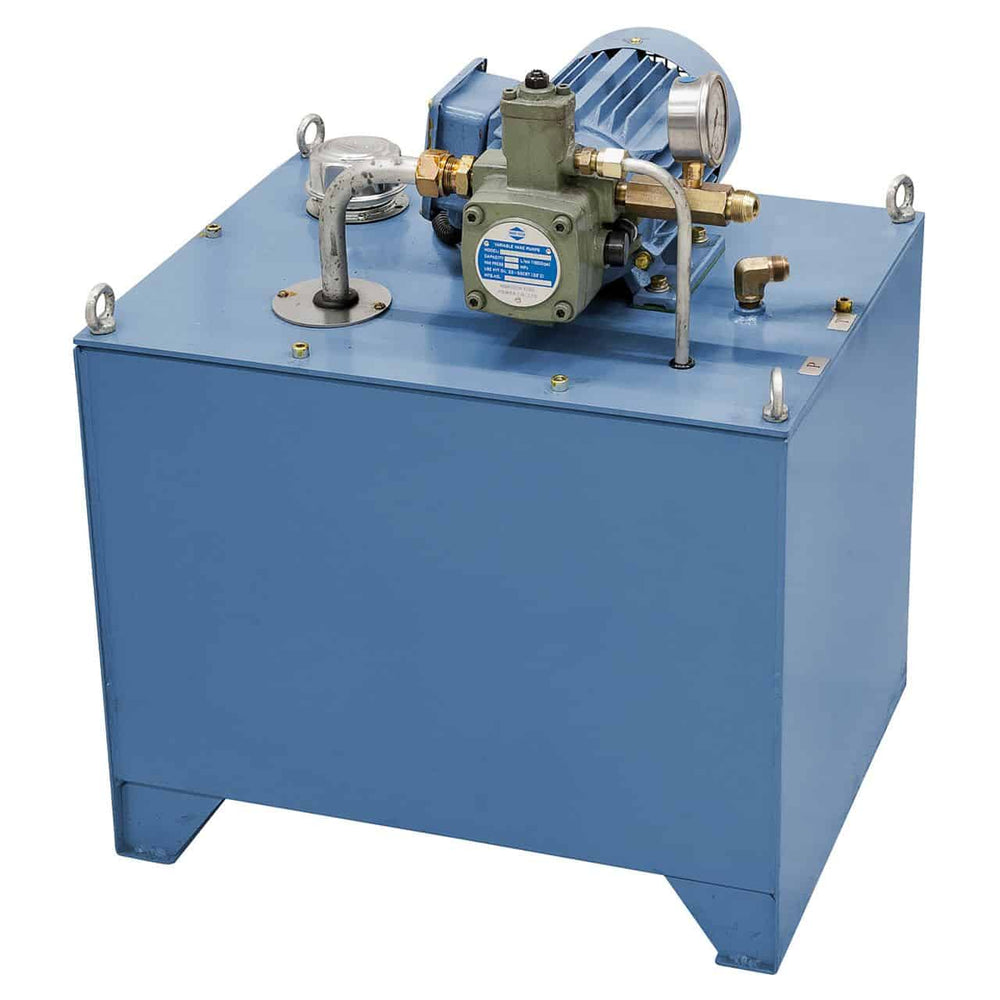

Sistema hidráulico de última geração para operação suave e silenciosa da mesa
Construção robusta em ferro fundido cinzento, pesando 1750 kg

---

Especificações técnicas

Especificar	Valor
Marca	Bernardo
Modelo	PLC BSG 2550
Dimensões da mesa	250 x 510 mm
Nº / largura das ranhuras em T	1 / 14 mm
Placa magnética	250 x 500 mm
Curso longitudinal máximo	560 mm
Curso transversal máximo	275 mm
Distância máxima do eixo à mesa	450 mm
Máx. Peso da peça (com placa)	180 kg
Rebolo	Ø 200 x 20 x 31,75 mm
Velocidade da mesa hidráulica	5 – 25 m/min
Avanço transversal automático	0,5 – 8 mm/curso
Avanço transversal rápido	990 mm/min
Avanço vertical automático	0,005 – 0,05 mm
Avanço rápido vertical	480 mm/min
Potência do motor do rebolo	2,2 kW
Velocidade do fuso	2850 rpm
Potência da bomba hidráulica	0,75 kW
Potência do avanço vertical	0,5 kW
Dimensões da máquina (L x P x A)	1900 x 2050 x 1840 mm
Peso	aprox. 1750 kg

---

Equipamento Padrão

Leitor digital de 2 eixos ES-12 H com LCD

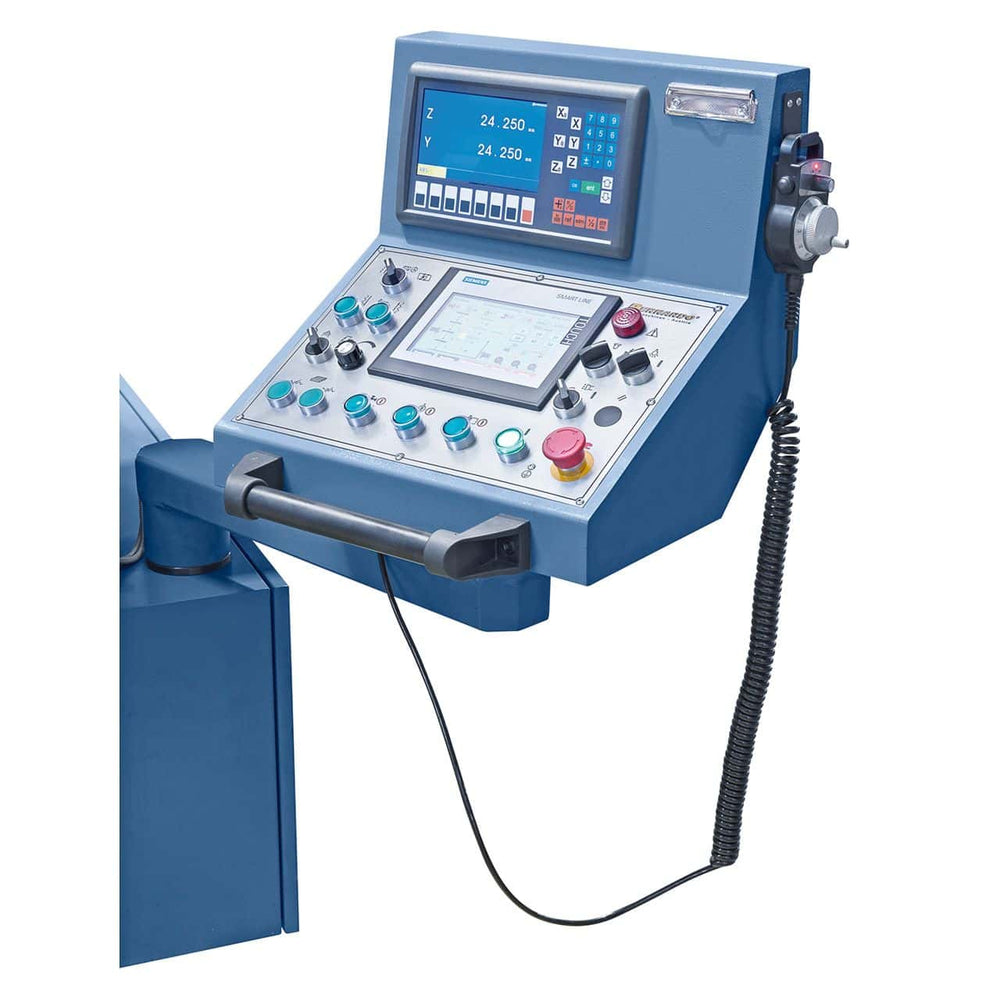

Painel Siemens SMART-panel IE V3 com tela sensível ao toque

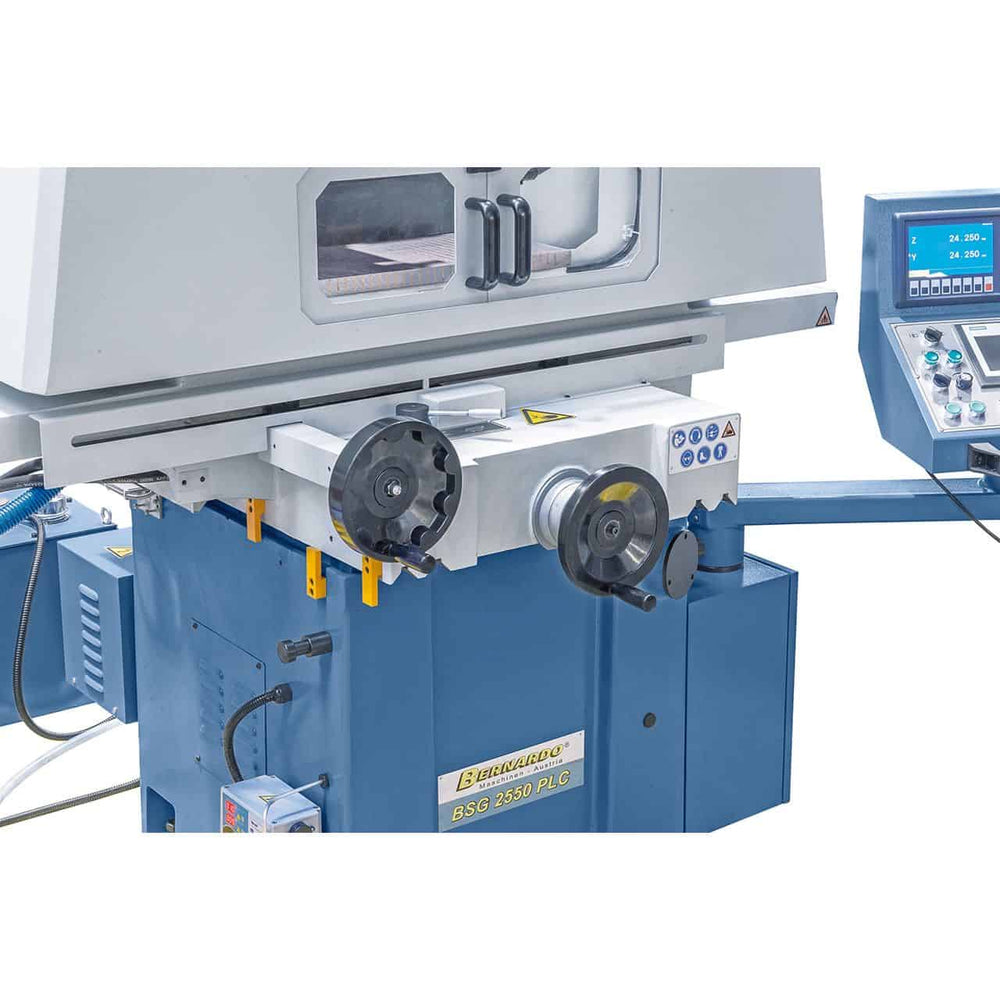

Volante eletrônico
Placa eletromagnética 250 x 500 mm

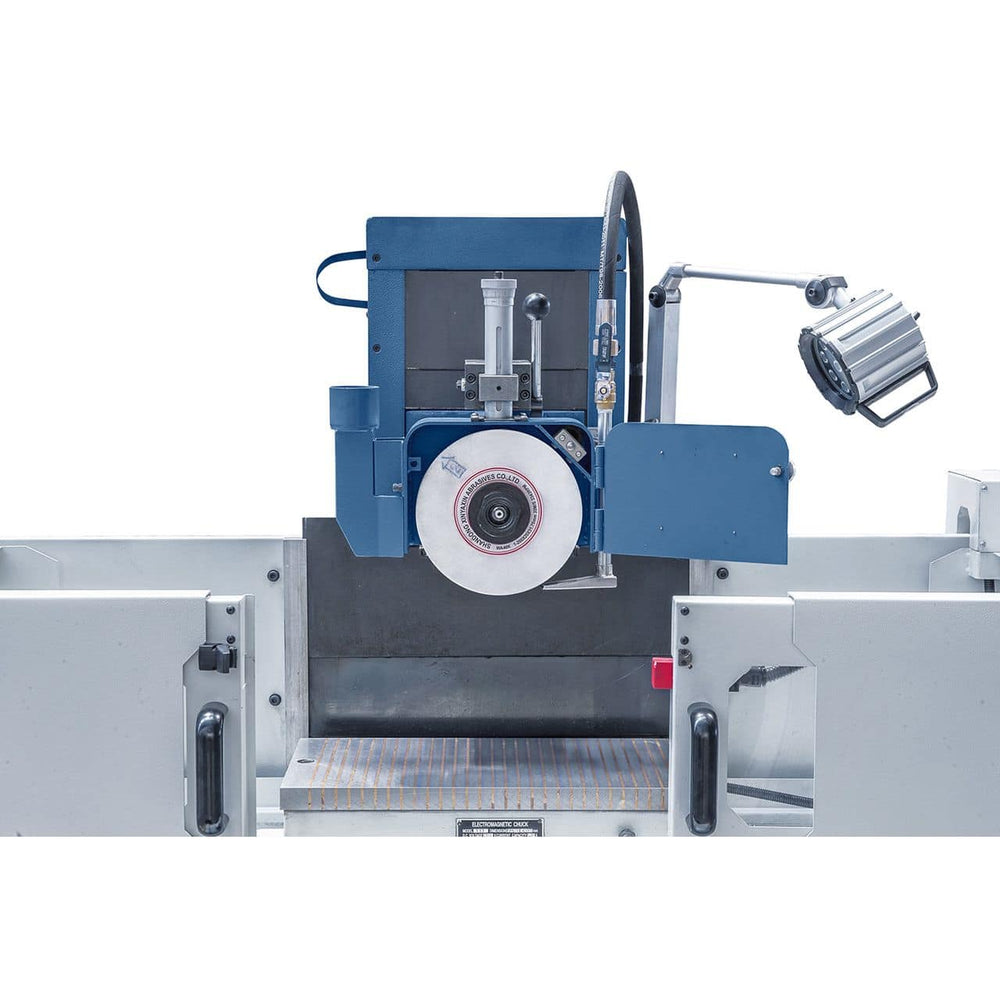

Rebolo de Ø 200 mm com flange
Suporte e eixo de balanceamento
Retificadora paralela

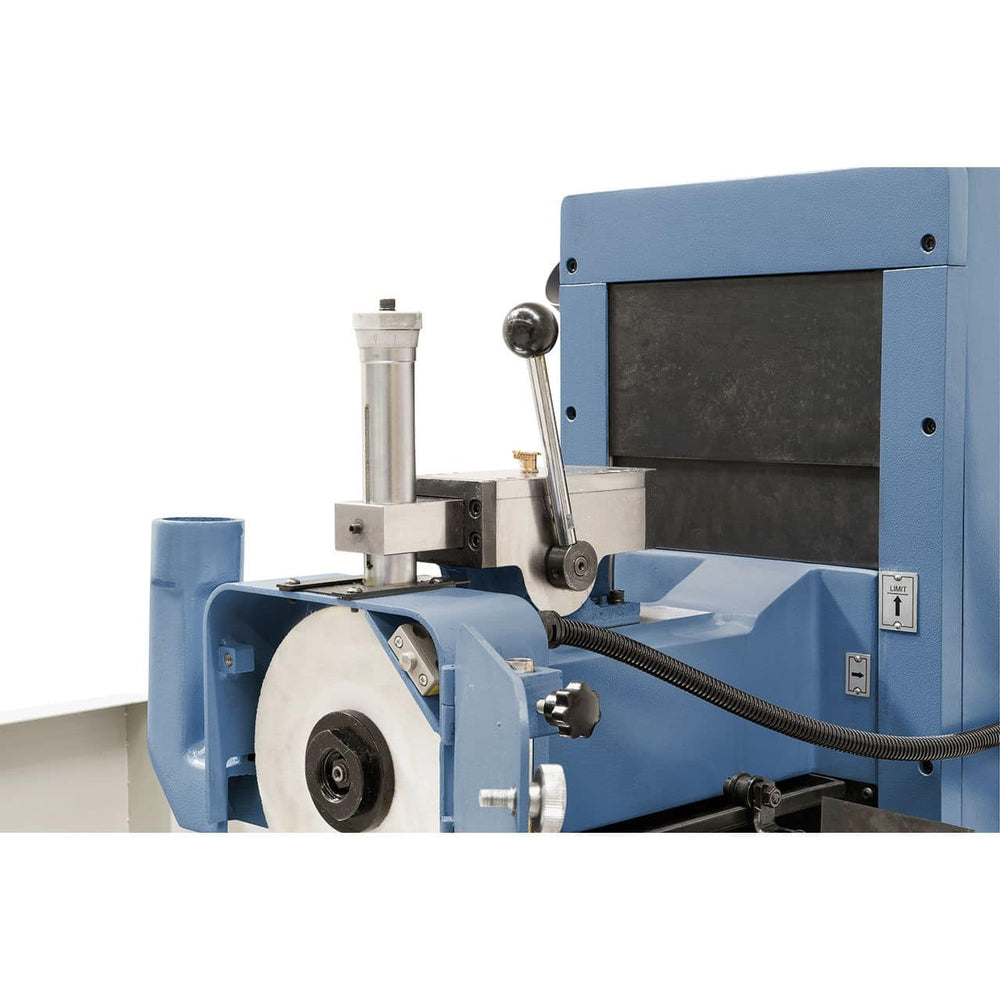

Ponta diamantada para dressagem
Sistema de refrigeração

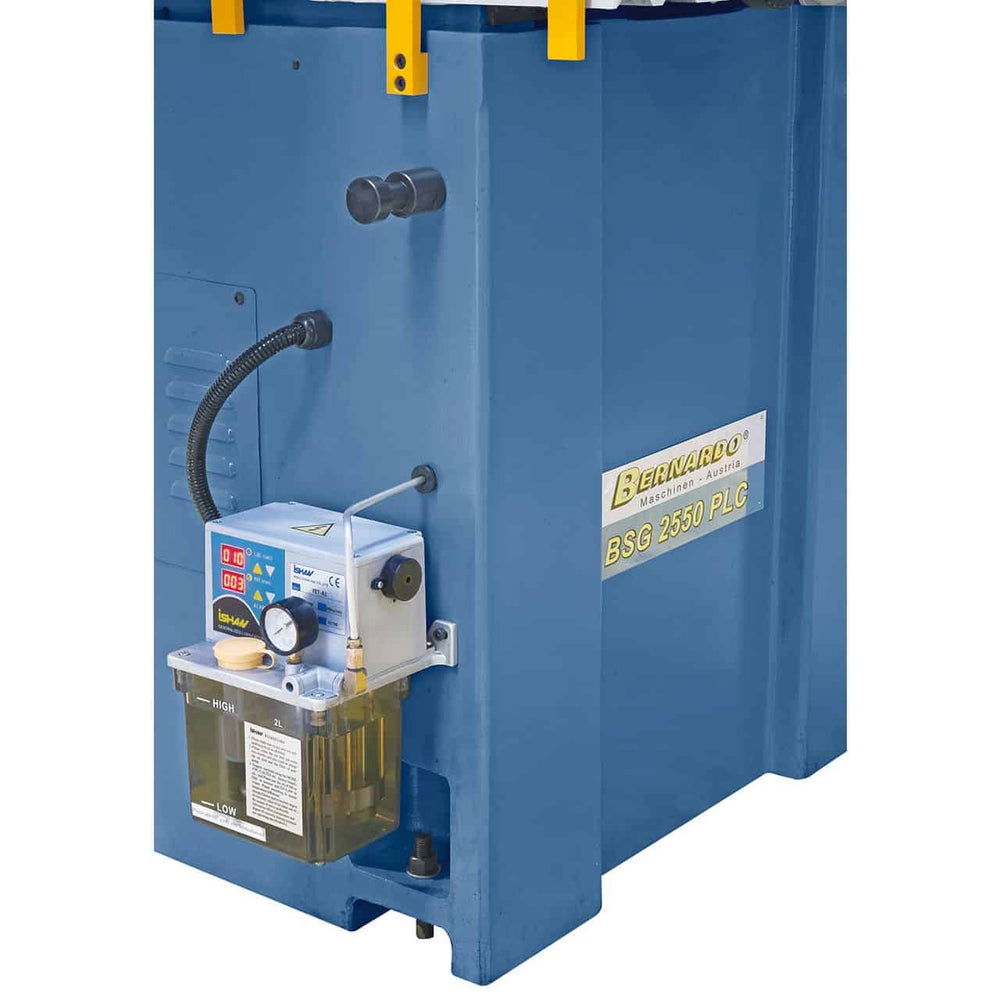

Sistema de lubrificação centralizada
Pés da máquina
Luz de trabalho LED
Capas de proteção
Dispositivo de desmagnetização
Protetores contra respingos e cercas de segurança
Conjunto de ferramentas

Logística

Entrega Bernardo: 5 a 9 dias úteis (7 dias no Sul). Peças de reposição originais disponíveis com envio em 3 a 5 dias úteis. Suporte ao cliente em italiano disponível.

Perguntas Frequentes

Qual ​​a precisão de retificação que pode ser alcançada com a Retificadora Plana Bernardo BSG 2?

Em condições ideais, as retificadoras planas Bernardo atingem tolerâncias dimensionais de IT5–IT6 e rugosidade de Ra 0,4–0,8 µm. A precisão real depende da condição do rebolo (recondicionamento periódico), do material da peça, do fluido de corte e da experiência do operador.

O que significa o sufixo "PLC" no modelo da Retificadora Plana Bernardo BSG 2?

O sufixo PLC indica que a retificadora está equipada com um sistema de controle PLC programável — ele permite que os ciclos de retificação automática (número de passes, profundidade por passe, taxa de avanço) sejam definidos sem intervenção manual durante o ciclo. Comparado à versão manual, reduz os tempos de ciclo e produz resultados mais repetíveis em lotes de peças idênticas.

Qual ​​rebolo devo usar para aço, ferro fundido e alumínio?

Aço: rebolo de coríndon (Al₂O₃) A46K–A60K. Ferro fundido: rebolo de carboneto de silício (SiC) C46K–C60K. Alumínio: rebolo de carboneto de silício C46J–C60J com lubrificação abundante. Não misture materiais diferentes na mesma rebolo — resíduos metálicos contaminarão a superfície retificada.

A retificadora plana Bernardo BSG 2 requer refrigeração integrada?

As retificadoras planas BSG e FSM são equipadas com um sistema de refrigeração integrado — essencial para retificação de precisão em aço temperado, evitando queimaduras superficiais que alteram a estrutura do material. Sempre utilize o fluido de corte apropriado para o material que está sendo trabalhado.

Peças de reposição e rebolos estão disponíveis?

Peças de reposição genuínas disponíveis com entrega em 3 a 5 dias úteis. Suporte ao cliente em italiano disponível.
