Bernardo Rebarbadora plana BSG 40100 PLC

Retificadora Plana Bernardo BSG 40100 PLC

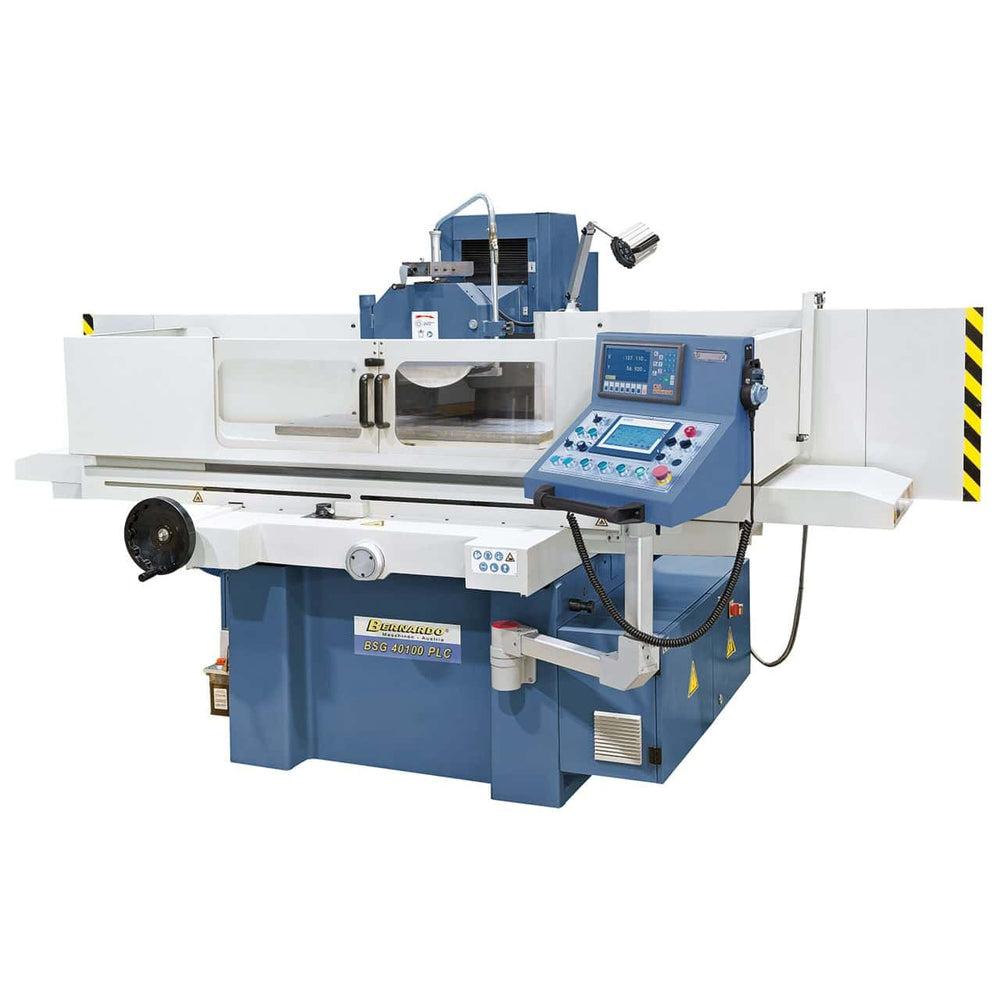

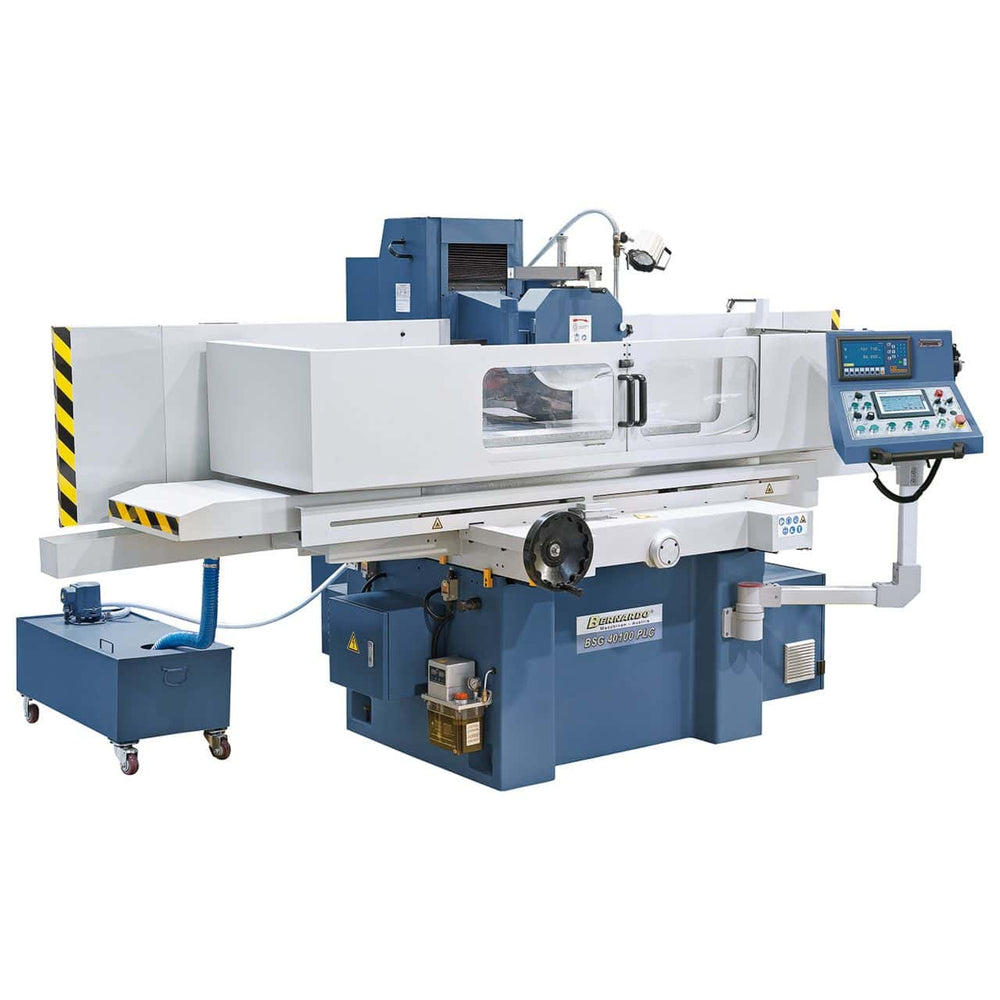

A Retificadora Plana Bernardo BSG 40100 PLC é uma retificadora plana de nível industrial, projetada para retificar grandes superfícies com alta precisão e estabilidade. Equipada com um controlador PLC Siemens com tela sensível ao toque, permite a programação automatizada de ciclos de retificação, com taxas de avanço ajustáveis ​​e retorno automático ao final do programa. A mesa de 405 x 1020 mm, com curso longitudinal de até 1130 mm e curso transversal de 450 mm, suporta peças de trabalho com peso de até 600 kg graças à placa magnética de 400 x 1000 mm. O avanço vertical servoassistido permite ajustes digitais de 0,005 a 0,05 mm, enquanto o rebolo de Ø 350 mm e o motor de 4,0 kW garantem potência e precisão consistentes. A estrutura reforçada em ferro fundido, com peso total de 3700 kg, garante rigidez e ausência de vibrações. Uma máquina ideal para departamentos de produção e oficinas mecânicas que exigem usinagem pesada e de alta precisão.

---

Principais Características:
Retificadora tangencial CNC com tela sensível ao toque PLC Siemens
Mesa de 405 x 1020 mm, curso longitudinal de 1130 mm, curso transversal de 450 mm
Capacidade de até 600 kg com placa magnética de 400 x 1000 mm
Avanço vertical servoassistido automático (0,005 – 0,05 mm)
Rebolo Ø 350 mm, motor de 4,0 kW, 1450 rpm

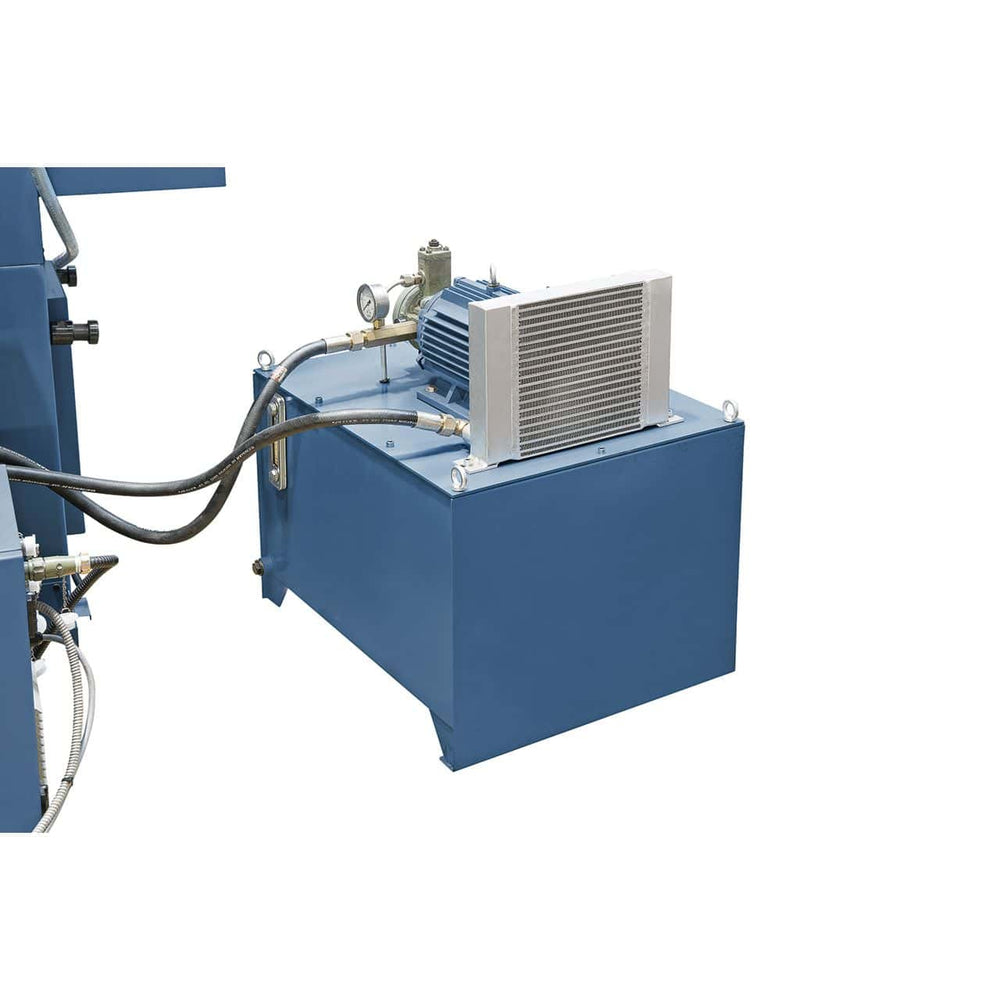

Sistema hidráulico com unidade separada e trocador de calor
Estrutura maciça em ferro fundido, peso de 3700 kg para máxima estabilidade
Fornecida completa com DRO de 2 eixos, fluido de corte, desmagnetizador e acessórios

---

Especificações técnicas

Especificar	Valor
Marca	Bernardo
Modelo	PLC BSG 40100
Dimensões da mesa	405 x 1020 mm
Nº / largura das ranhuras em T	3 / 14 mm
Placa magnética	400 x 1000 mm
Curso longitudinal máximo	1130 mm
Curso transversal máximo	450 mm
Distância máxima do eixo à mesa	580 mm
Máx. Peso da peça (com placa)	600 kg
Rebolo	Ø 350 x 40 x 127 mm
Velocidade da mesa hidráulica	5 – 25 m/min
Avanço transversal automático	0,5 – 8 mm/curso
Avanço transversal rápido	990 mm/min
Avanço vertical automático	0,005 – 0,05 mm
Avanço rápido Vertical	480 mm/min
Potência do motor do rebolo	4,0 kW
Velocidade do fuso	1450 rpm
Potência da bomba hidráulica	2,2 kW
Potência de avanço vertical	0,5 kW
Dimensões da máquina (L x P x A)	3100 x 2200 x 1900 mm
Peso	aprox. 3700 kg

---

Equipamento Padrão

Leitor digital de 2 eixos ES-12 H com LCD

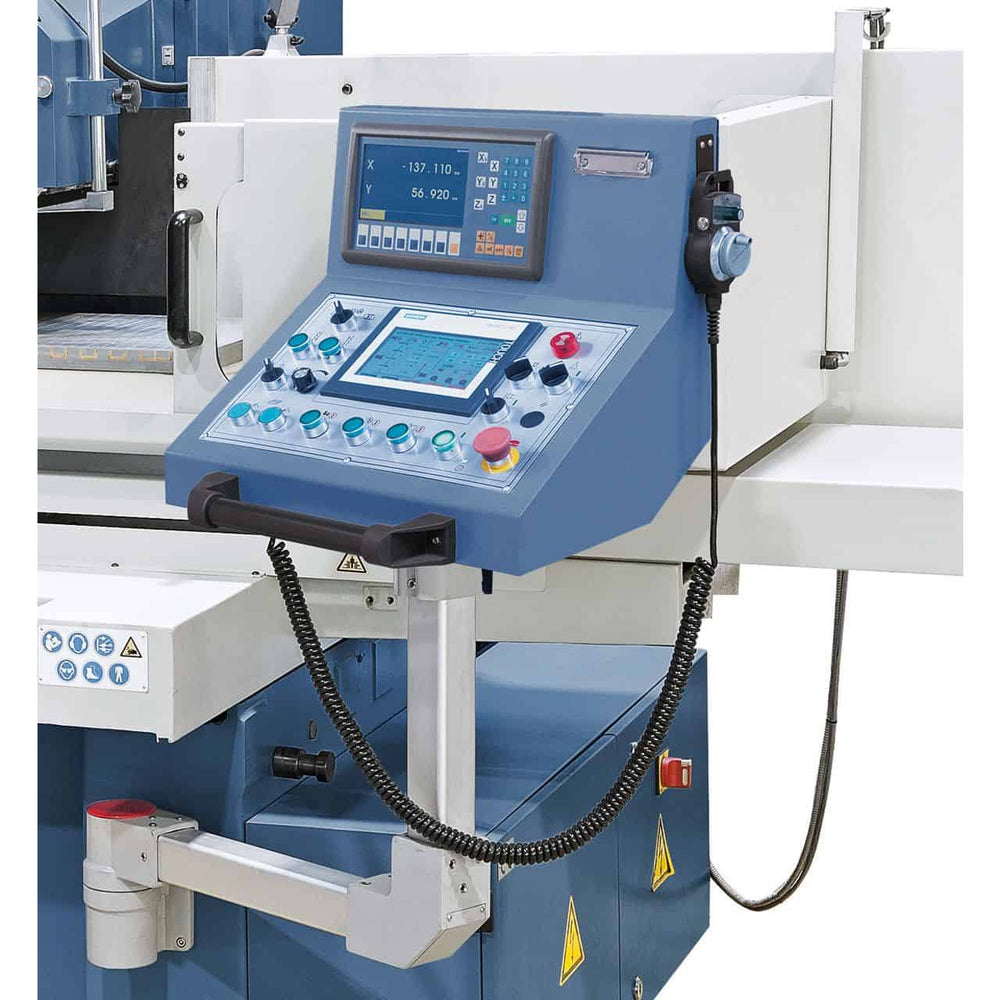

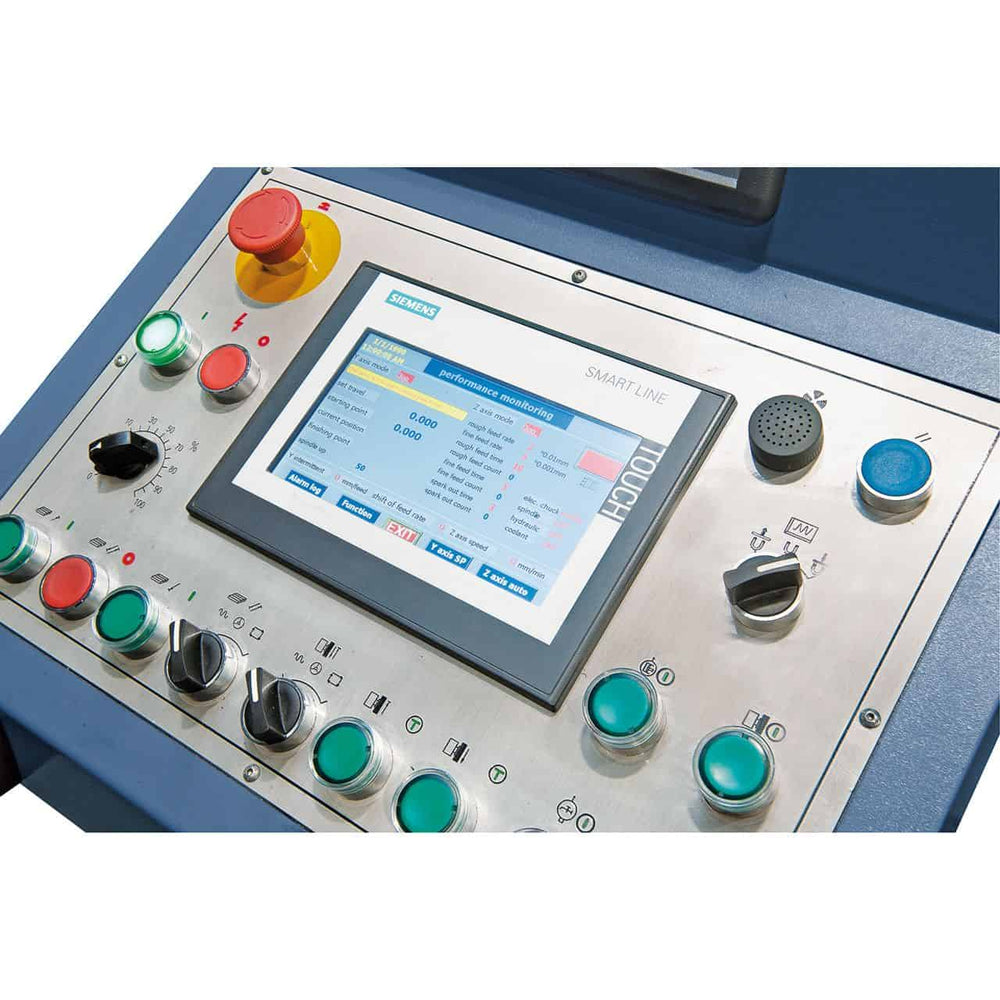

Painel Siemens SMART-panel IE V3 com tela sensível ao toque

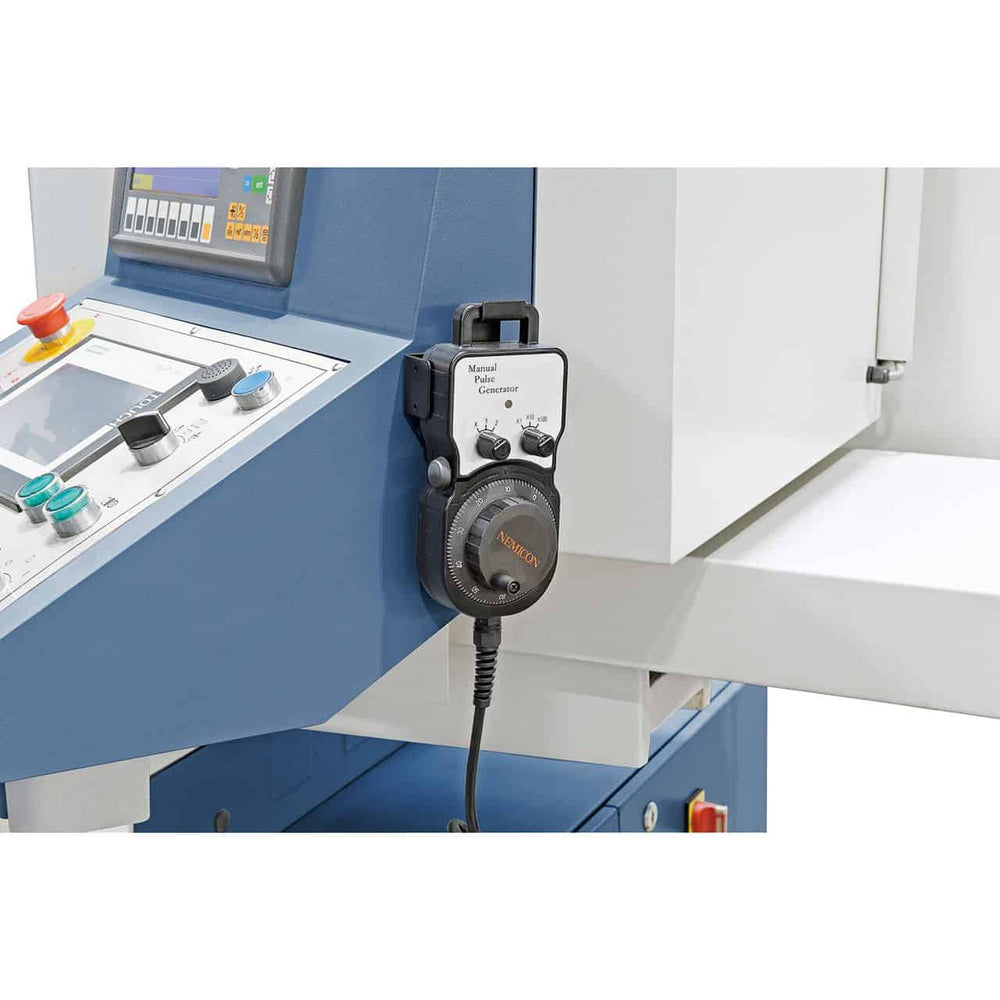

Volante eletrônico

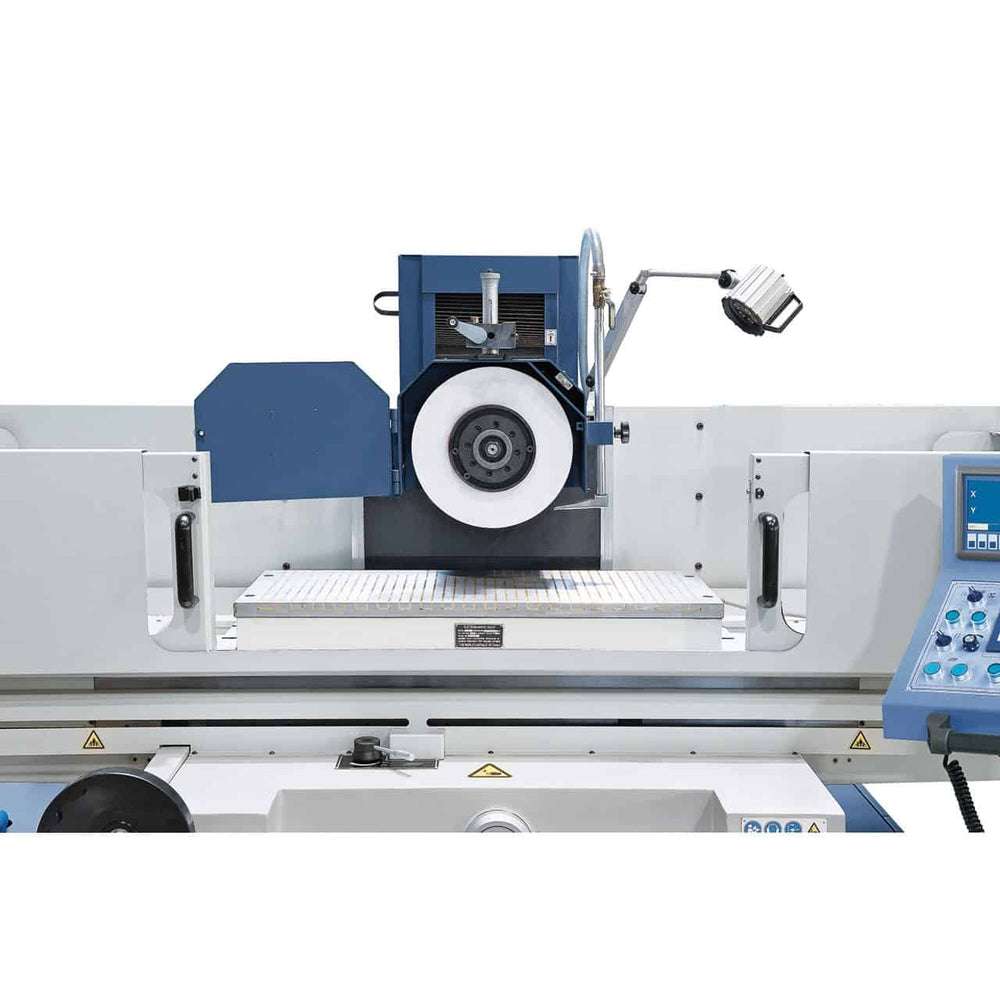

Placa eletromagnética 400 x 1000 mm
Rebolo de Ø 350 mm com flange
Suporte e eixo de balanceamento
Retificadora paralela

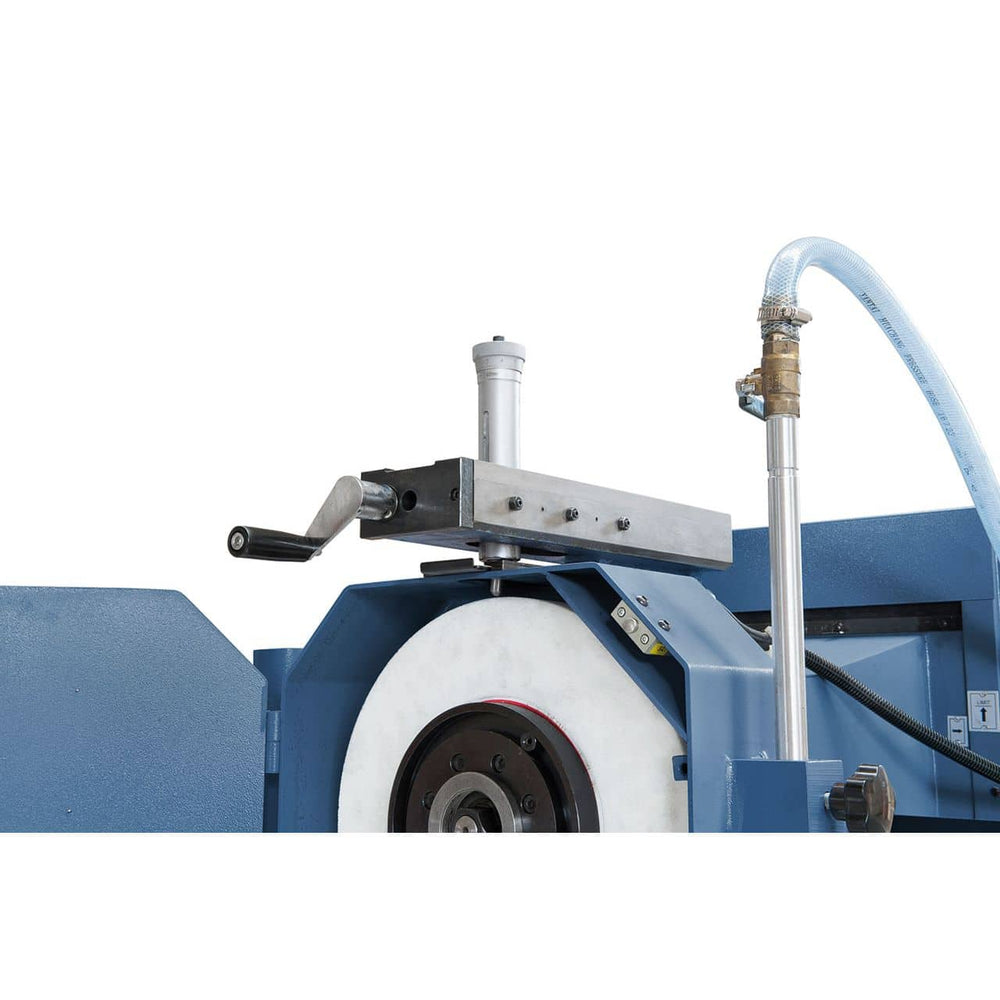

Ponta diamantada para dressagem

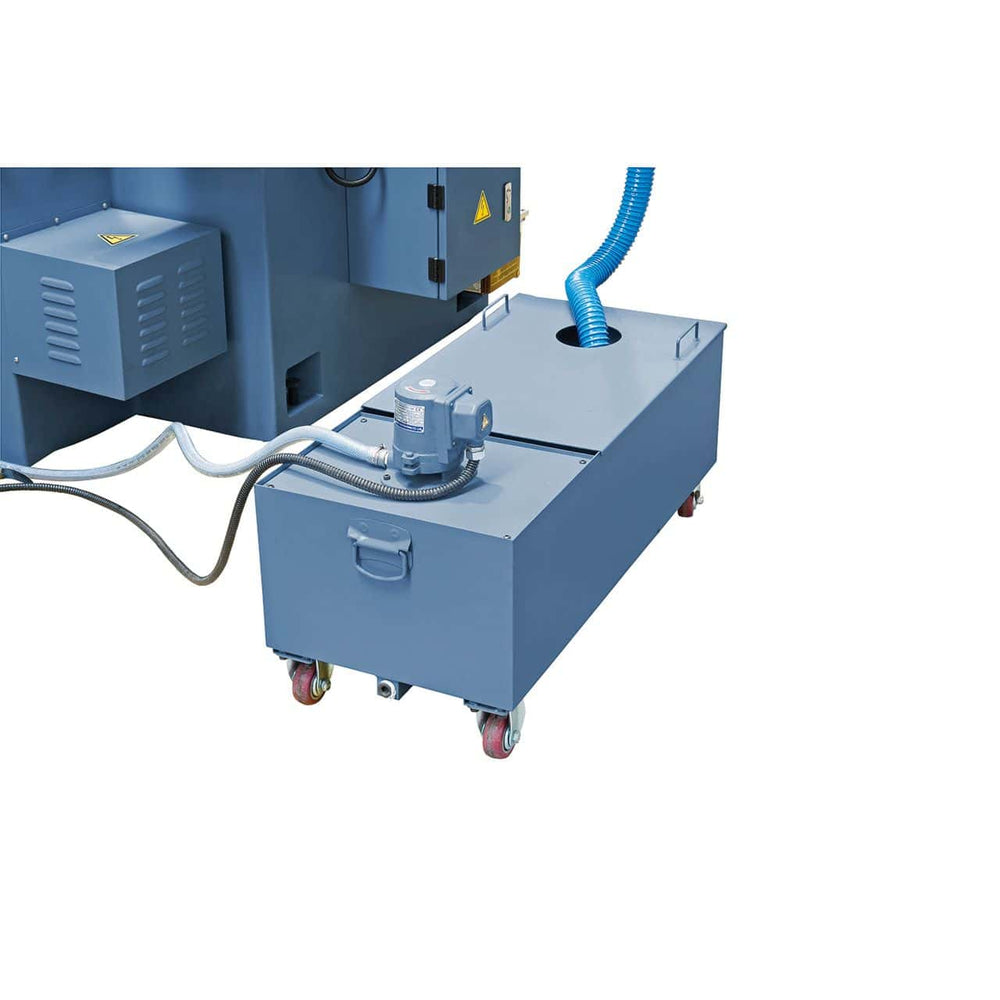

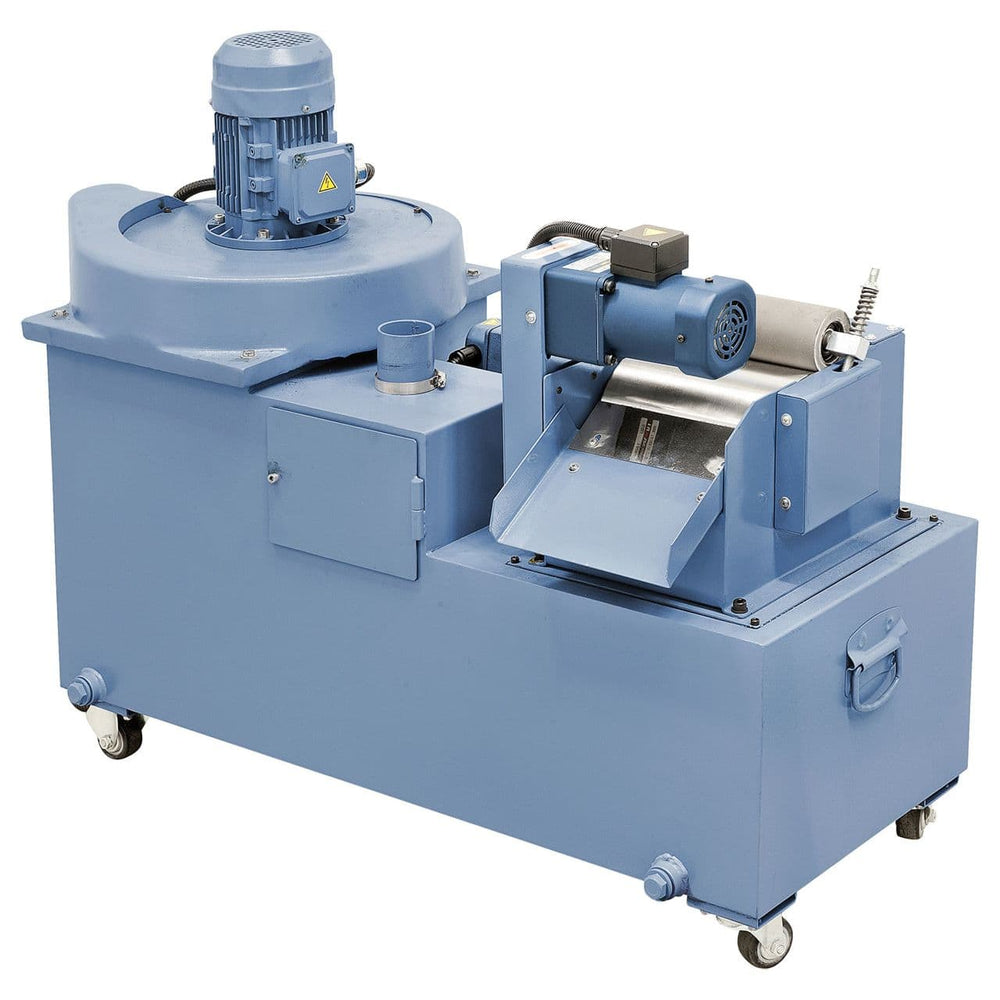

Sistema de refrigeração

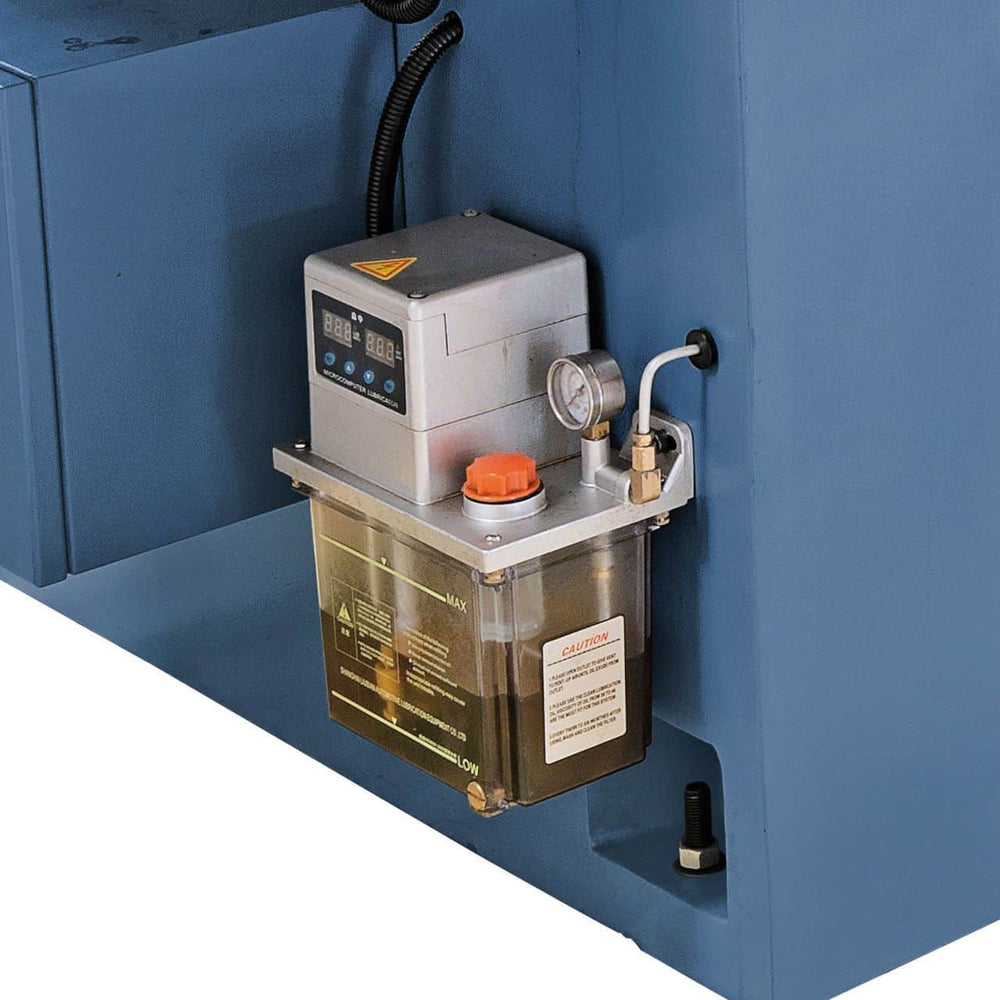

Sistema de lubrificação centralizada
Pés da máquina
Luz de trabalho LED
Capas de proteção
Dispositivo de desmagnetização
Proteções contra respingos
Conjunto de ferramentas

Logística

Entrega Bernardo: 5 a 9 dias úteis (7 dias no Sul). Peças de reposição originais disponíveis com envio em 3 a 5 dias úteis. Suporte ao cliente em italiano disponível.

Perguntas Frequentes

Qual ​​a precisão de retificação que pode ser alcançada com a Retificadora Plana Bernardo BSG 4?

Em condições ideais, as retificadoras planas Bernardo atingem tolerâncias dimensionais de IT5–IT6 e rugosidade de Ra 0,4–0,8 µm. A precisão real depende da condição do rebolo (recondicionamento periódico), do material da peça, do fluido de corte e da experiência do operador.

O que significa o sufixo "PLC" no modelo da Retificadora Plana Bernardo BSG 4?

O sufixo PLC indica que a retificadora está equipada com um sistema de controle PLC programável — ele permite que os ciclos de retificação automática (número de passes, profundidade por passe, taxa de avanço) sejam definidos sem intervenção manual durante o ciclo. Comparado à versão manual, reduz os tempos de ciclo e produz resultados mais repetíveis em lotes de peças idênticas.

Qual ​​rebolo devo usar para aço, ferro fundido e alumínio?

Aço: rebolo de coríndon (Al₂O₃) A46K–A60K. Ferro fundido: rebolo de carboneto de silício (SiC) C46K–C60K. Alumínio: rebolo de carboneto de silício C46J–C60J com lubrificação abundante. Não misture materiais diferentes no mesmo rebolo — resíduos metálicos contaminarão a superfície retificada.

A retificadora plana Bernardo BSG 4 requer refrigeração integrada?

As retificadoras planas BSG e FSM são equipadas com um sistema de refrigeração integrado — essencial para a retificação de precisão em aço temperado, evitando queimaduras superficiais que alteram a estrutura do material. Utilize sempre o fluido de corte apropriado para o material que está sendo trabalhado.

Peças de reposição e rebolos estão disponíveis?

Peças de reposição genuínas disponíveis com entrega em 3 a 5 dias úteis. Suporte ao cliente em italiano disponível.
