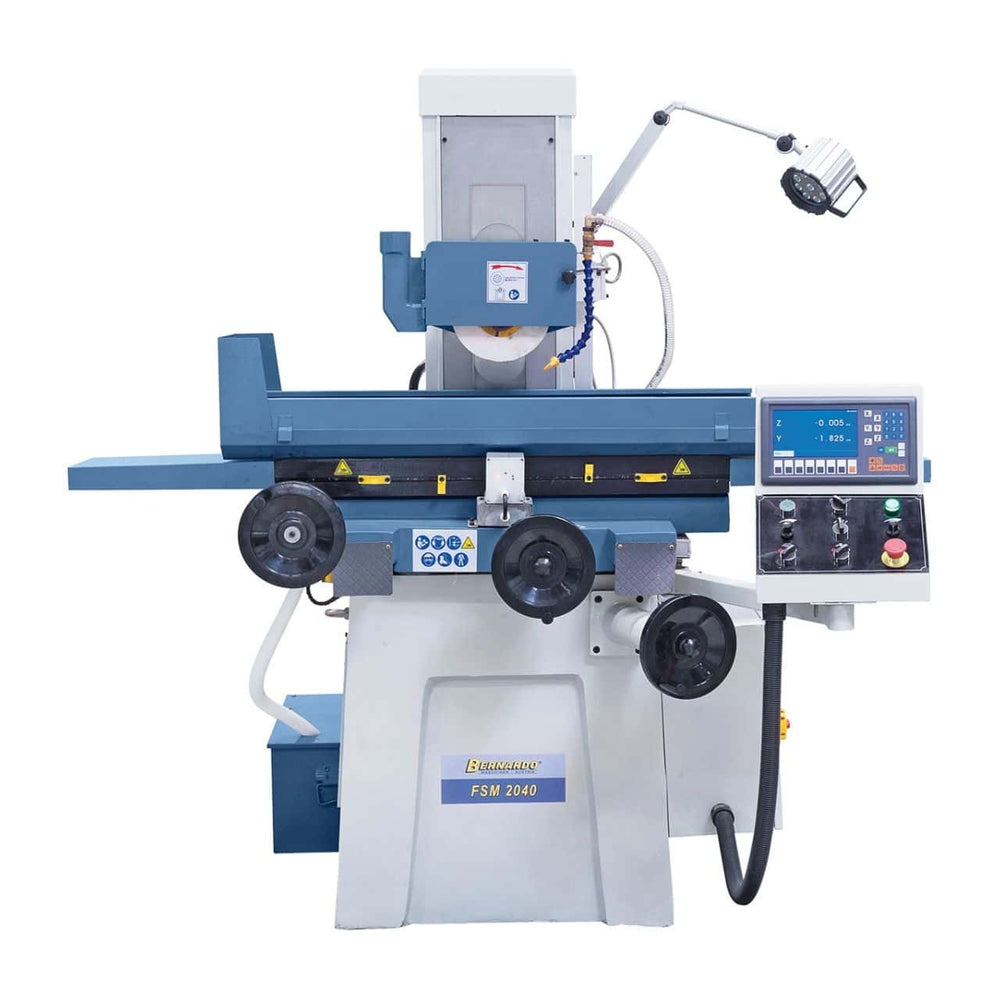

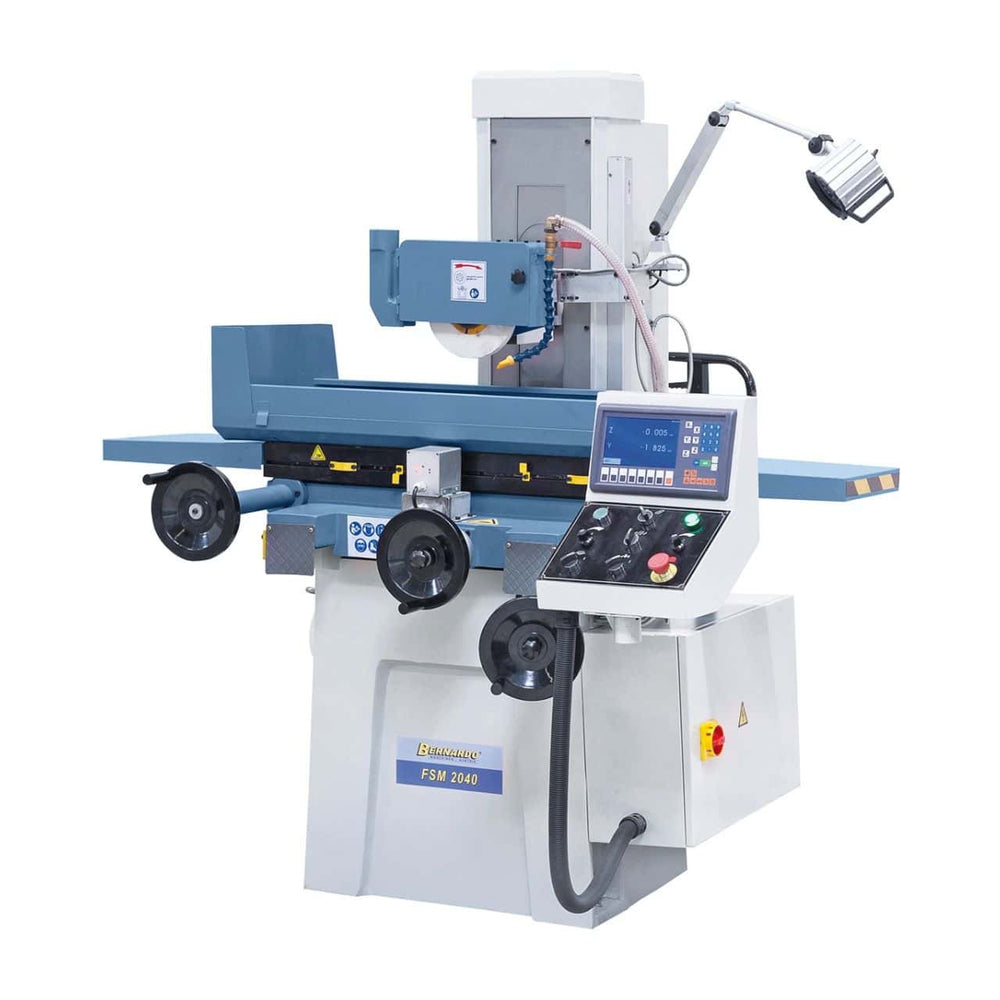

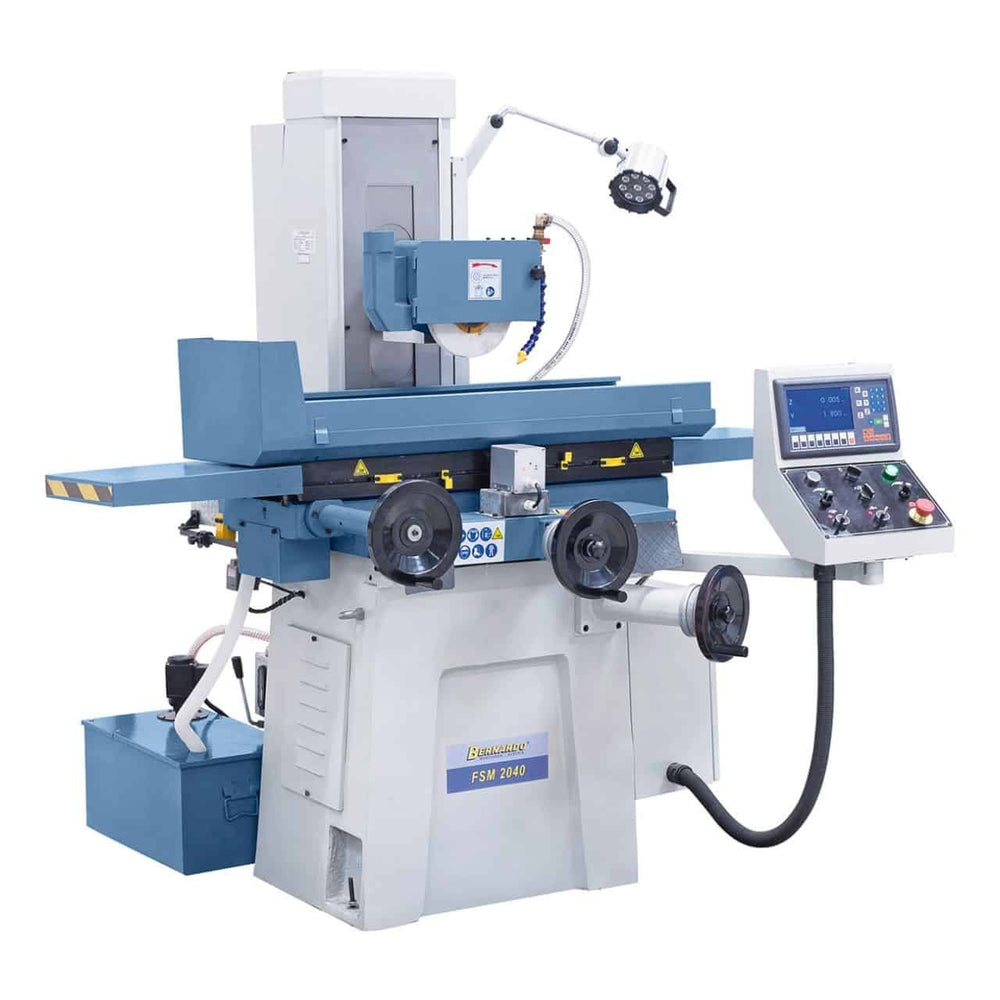

Retificadora Plana Bernardo FSM 2040
A Retificadora Plana Bernardo FSM 2040 é uma máquina profissional projetada para retificar superfícies planas de componentes pequenos, ideal para oficinas mecânicas e departamentos de precisão. Fabricada com componentes de qualidade profissional, como guias temperadas e retificadas, garante um movimento suave e sem vibrações. A mesa longitudinal é equipada com guias lineares polidas, enquanto o movimento transversal ocorre em guias em V duplas para máxima estabilidade. Ela vem equipada de série com um visor digital de 2 eixos, uma placa magnética permanente de 200 x 400 mm e um sistema de lubrificação centralizada das guias. O rebolo de Ø 200 mm, acionado por um motor de 1,5 kW, atinge 2800 rpm, garantindo acabamentos de alta precisão. Completa com desmagnetizador, fluido refrigerante e acessórios, representa uma solução confiável e eficiente para retificação rápida e precisa.
Principais Características:
Retificadora plana profissional para superfícies pequenas e médias
Guias temperadas, retificadas e polidas para movimento suave
Movimento longitudinal em guias lineares temperadas e polidas
Movimento transversal com guias em V duplas para alta estabilidade
Equipada com uma placa magnética permanente de 200 x 400 mm

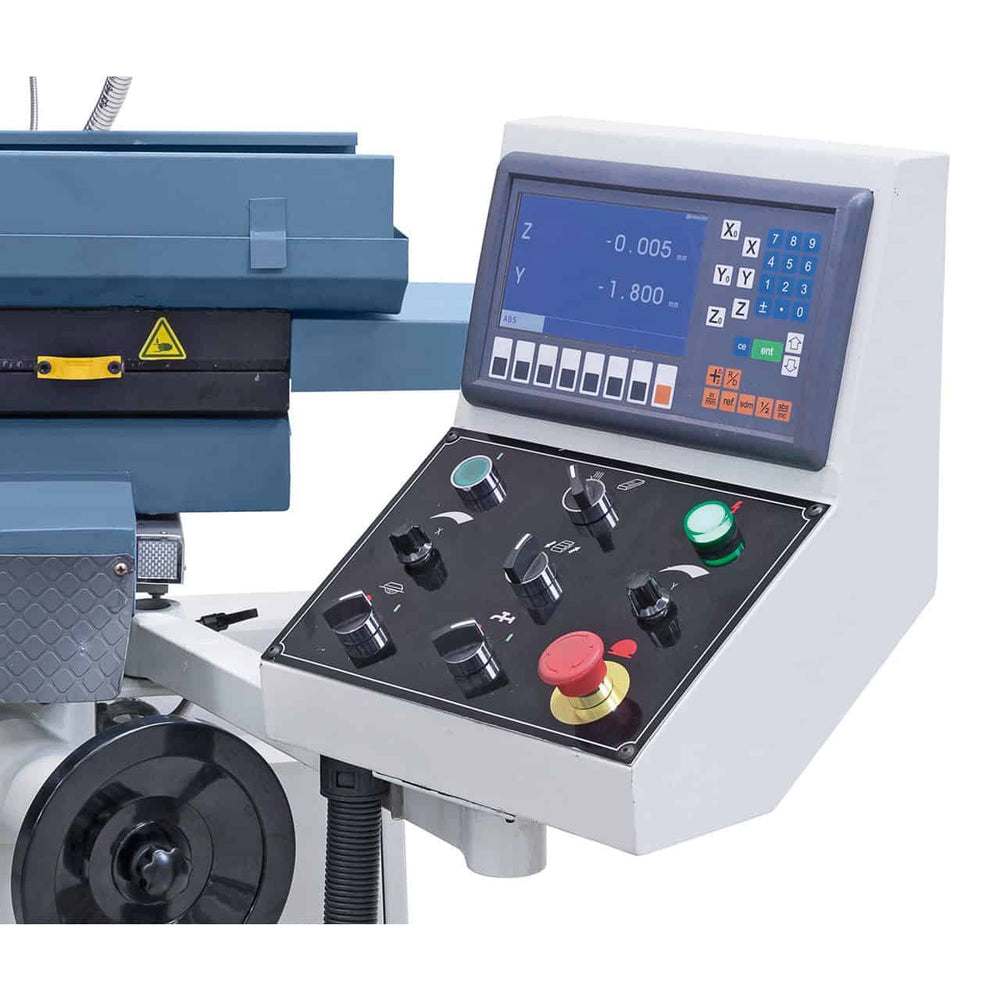

Leitor digital de 2 eixos ES-12 H incluído

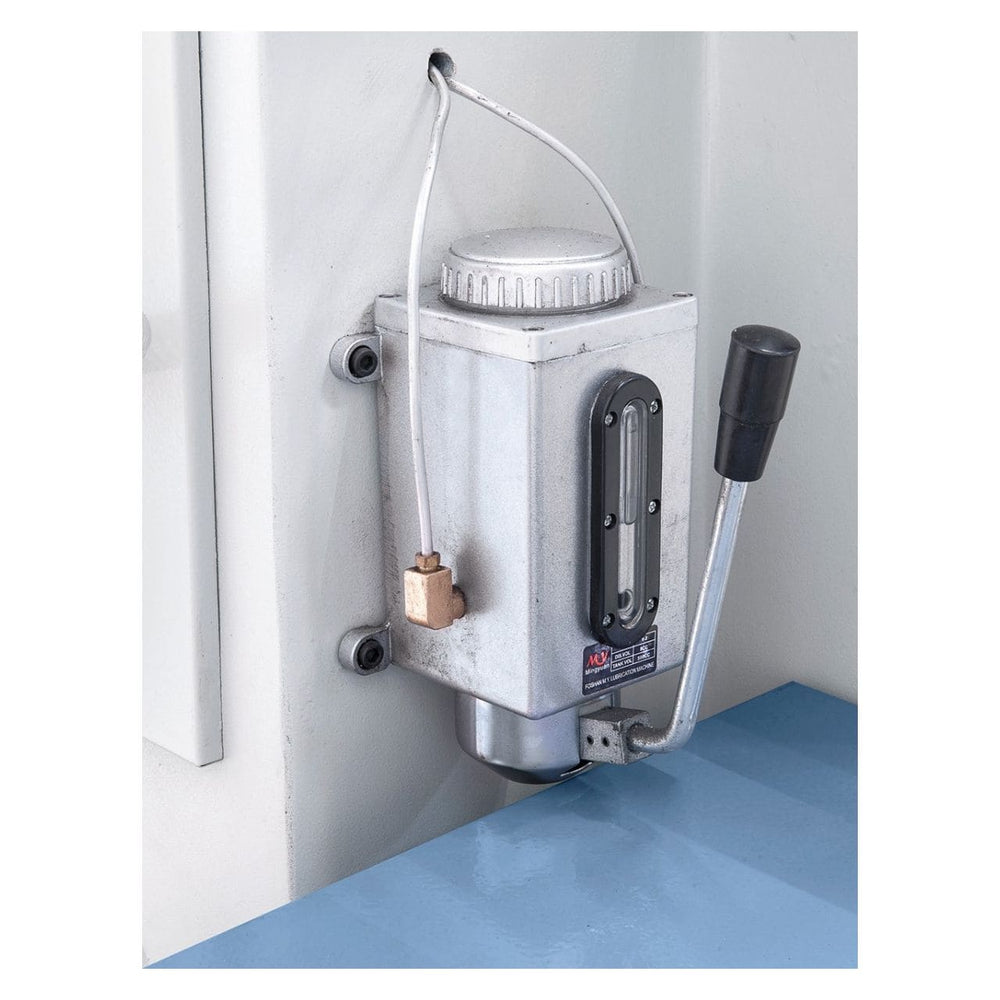

Lubrificação centralizada das guias

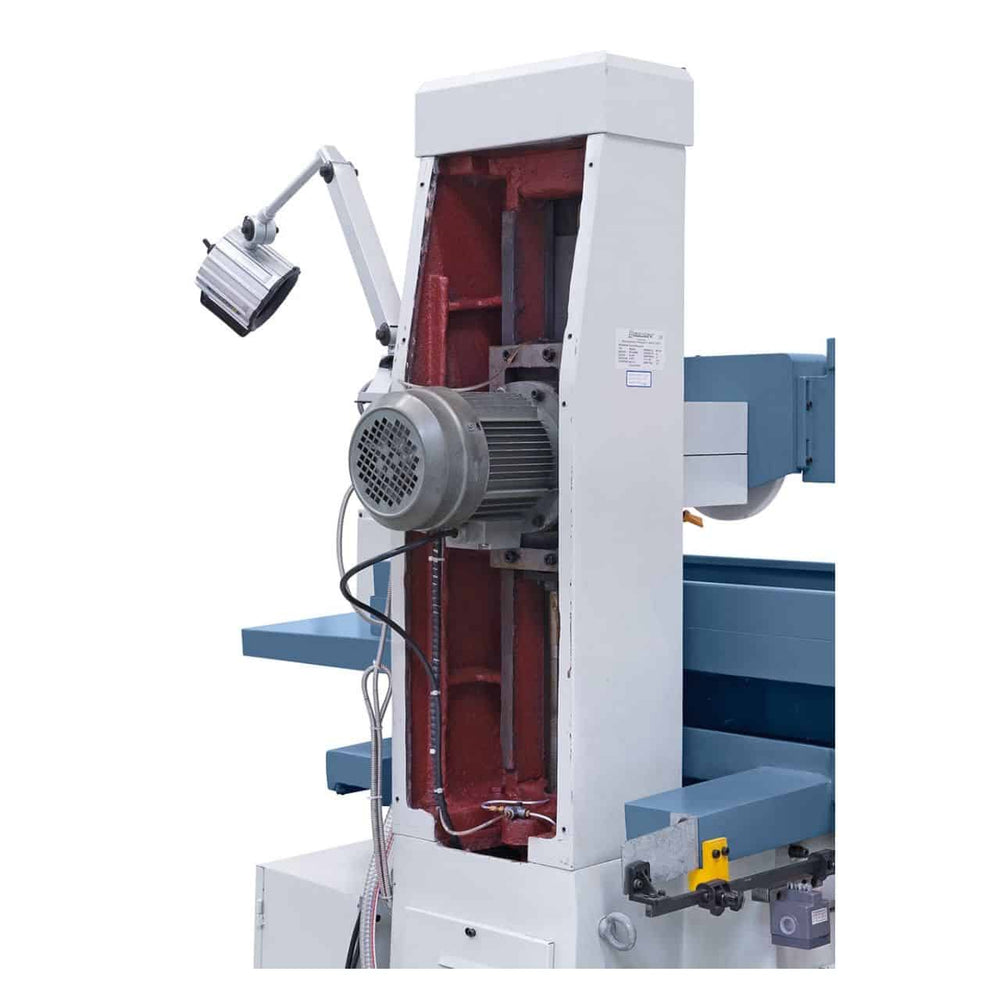

Motor de rebolo de 1,5 kW com velocidade de 2800 rpm
Sistema de desmagnetização e refrigeração incluído
Construção robusta em ferro fundido para estabilidade e durabilidade
Especificações técnicas
| Especificar | Valor |
|---|---|
| Marca | Bernardo |
| Modelo | FSM 2040 |
| Dimensões da mesa | 500 x 210 mm |
| Nº de ranhuras em T / largura | 1 / 14 mm |
| Placa magnética permanente | 200 x 400 mm |
| Corrida longitudinal máxima | 530 mm |
| Curso transversal máximo | 220 mm |
| Máx. Distância entre a rebolo e a mesa | 420 mm |
| Rebolo | Ø 200 x 20 x 31,75 mm |
| Velocidade da mesa (longitudinal) | 3 – 20 m/min (elétrica) |
| Velocidade da mesa (transversal) | 0,1 – 2 m/min (elétrica) |
| Ajuste transversal | 2,5 mm/rev – escala 0,02 mm |
| Ajuste vertical | 1,25 mm/rev – 0,01 mm Escala |
| Potência do motor da rebolo | 1,5 kW |
| Velocidade do fuso | 2800 rpm |
| Dimensões da máquina (L x P x A) | 1250 x 1400 x 1730 mm |
| Peso | aprox. 750 kg |
Equipamento Padrão
Leitor Digital de 2 Eixos ES-12 H com Display LCD

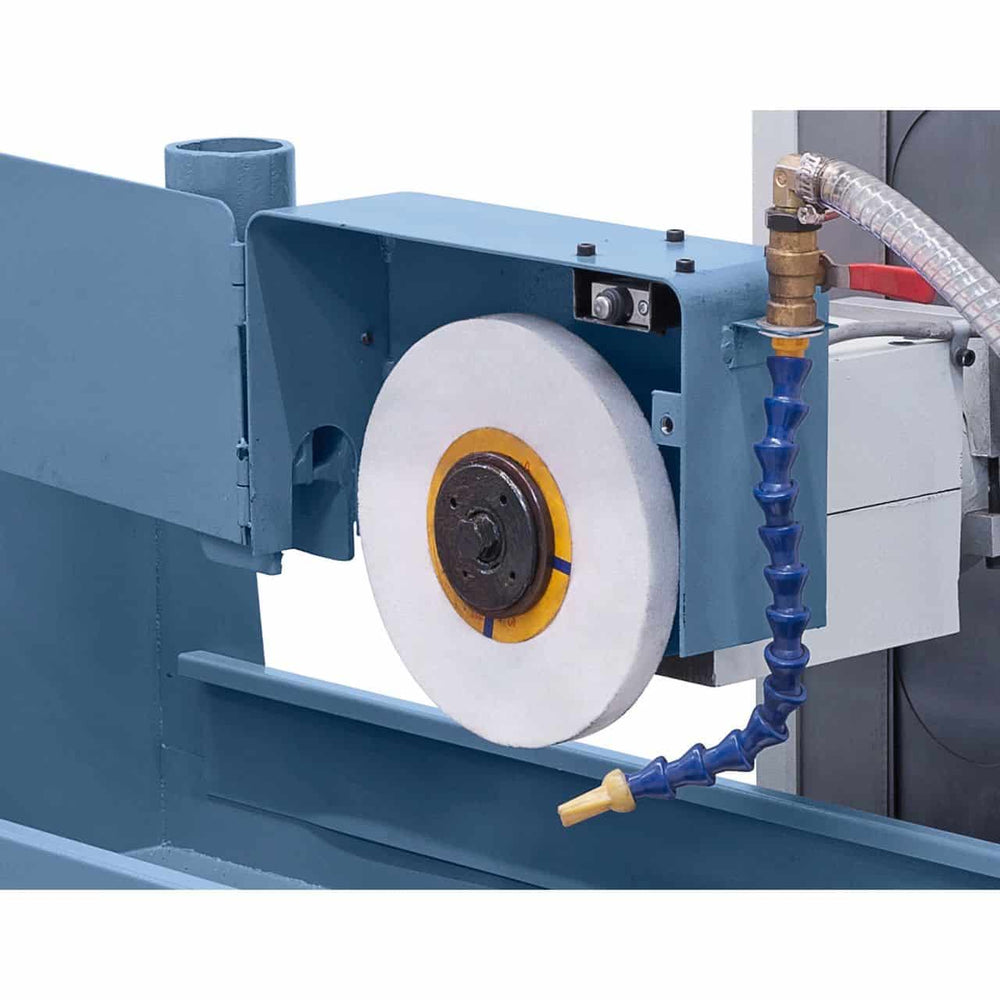

Rebolo de Ø 200 mm
Flange de Montagem do Rebolo
Luz de Trabalho LED
Placa Magnética Permanente de 200 x 400 mm
Suporte de Balanceamento
Eixo de Balanceamento
Capa Protetora
Dispositivo de Desmagnetização

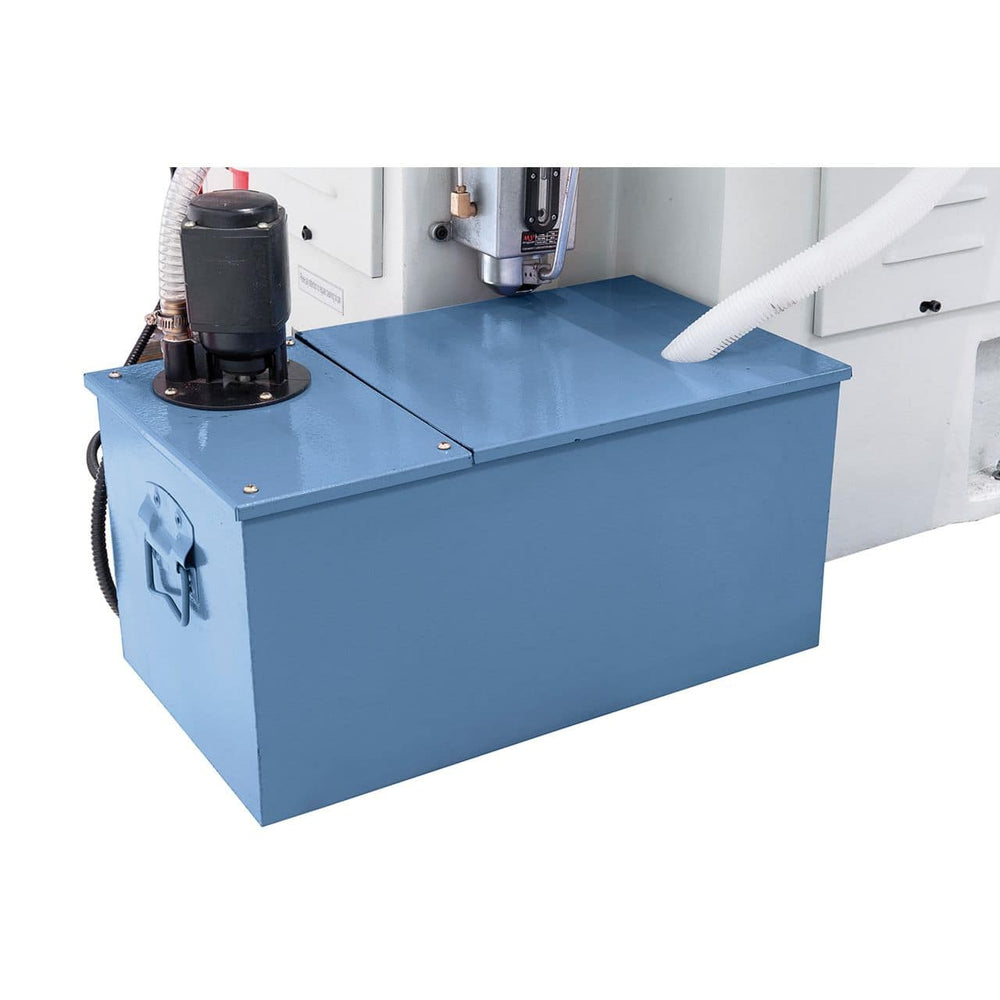

Sistema de Refrigeração
Ponta de Dressagem Diamantada
Pés da Máquina
Lubrificação Centralizada
Conjunto de Ferramentas
Logística
Entrega para Bernardo: 5 a 9 dias úteis (7 dias para o Sul). Peças de reposição originais disponíveis com entrega em 3 a 5 dias úteis. Suporte ao cliente em italiano disponível.
Perguntas Frequentes
Qual a precisão de retificação que pode ser alcançada com a Retificadora Plana Bernardo FSM 2?
Em condições ideais, as retificadoras planas Bernardo atingem tolerâncias dimensionais de IT5–IT6 e rugosidade de Ra 0,4–0,8 µm. A precisão real depende da condição do rebolo (recondicionamento periódico), do material da peça, do fluido de corte e da experiência do operador.
O que significa o sufixo "PLC" na Retificadora Plana Bernardo FSM 2?
O sufixo PLC indica que a retificadora está equipada com um sistema de controle PLC programável — ele permite configurar ciclos de retificação automáticos (número de passes, profundidade por passe, taxa de avanço) sem intervenção manual durante o ciclo. Em comparação com a versão manual, reduz os tempos de ciclo e produz resultados mais consistentes em lotes de peças idênticas.
Qual rebolo devo usar para aço, ferro fundido e alumínio?
Aço: rebolo de coríndon (Al₂O₃) A46K–A60K. Ferro fundido: rebolo de carboneto de silício (SiC) C46K–C60K. Alumínio: rebolo de carboneto de silício C46J–C60J com lubrificação abundante. Não misture materiais diferentes no mesmo rebolo — resíduos metálicos contaminarão a superfície retificada.
A retificadora plana Bernardo FSM 2 requer refrigeração integrada?
As retificadoras planas BSG e FSM são equipadas com um sistema de refrigeração integrado — essencial para a retificação de precisão em aço temperado, evitando queimaduras superficiais que alteram a estrutura do material.
Utilize sempre o fluido de corte adequado ao material que está sendo trabalhado.Peças de reposição e rebolos estão disponíveis?
Peças de reposição genuínas disponíveis com envio em 3 a 5 dias úteis. Suporte ao cliente em italiano disponível.
