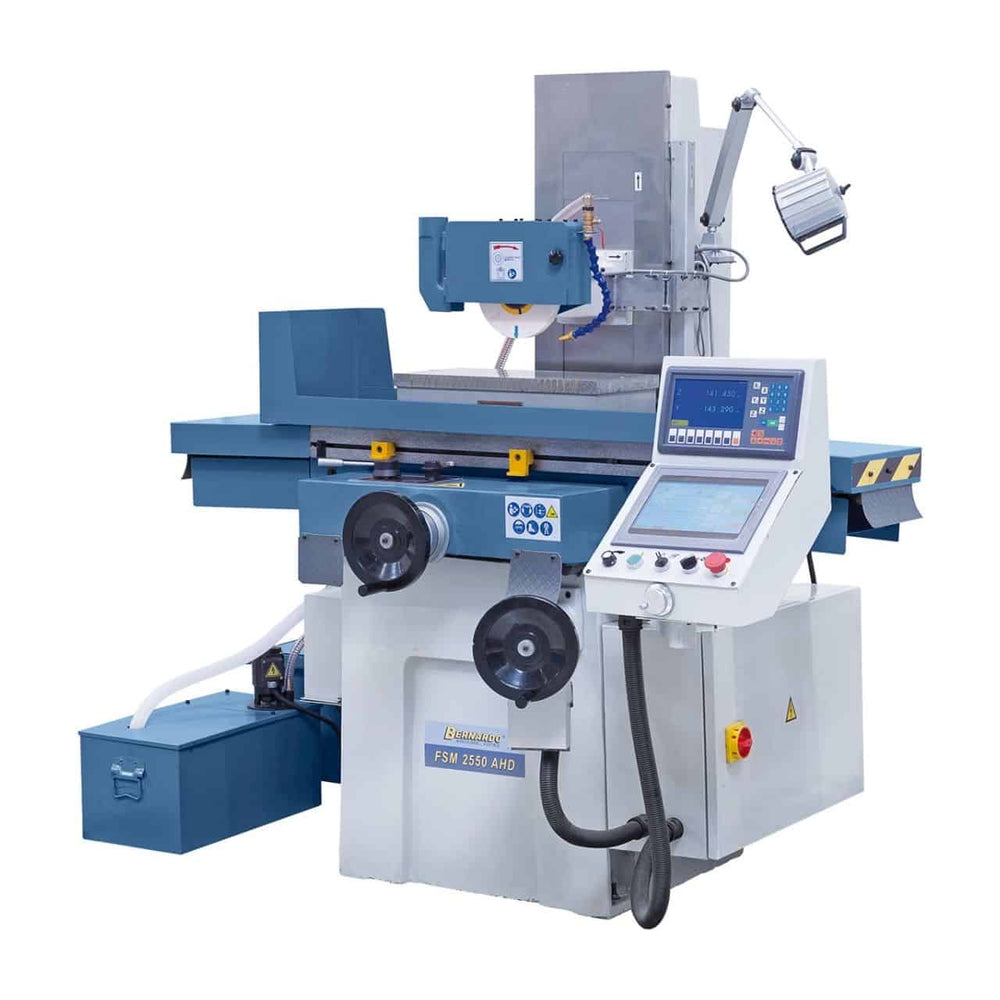

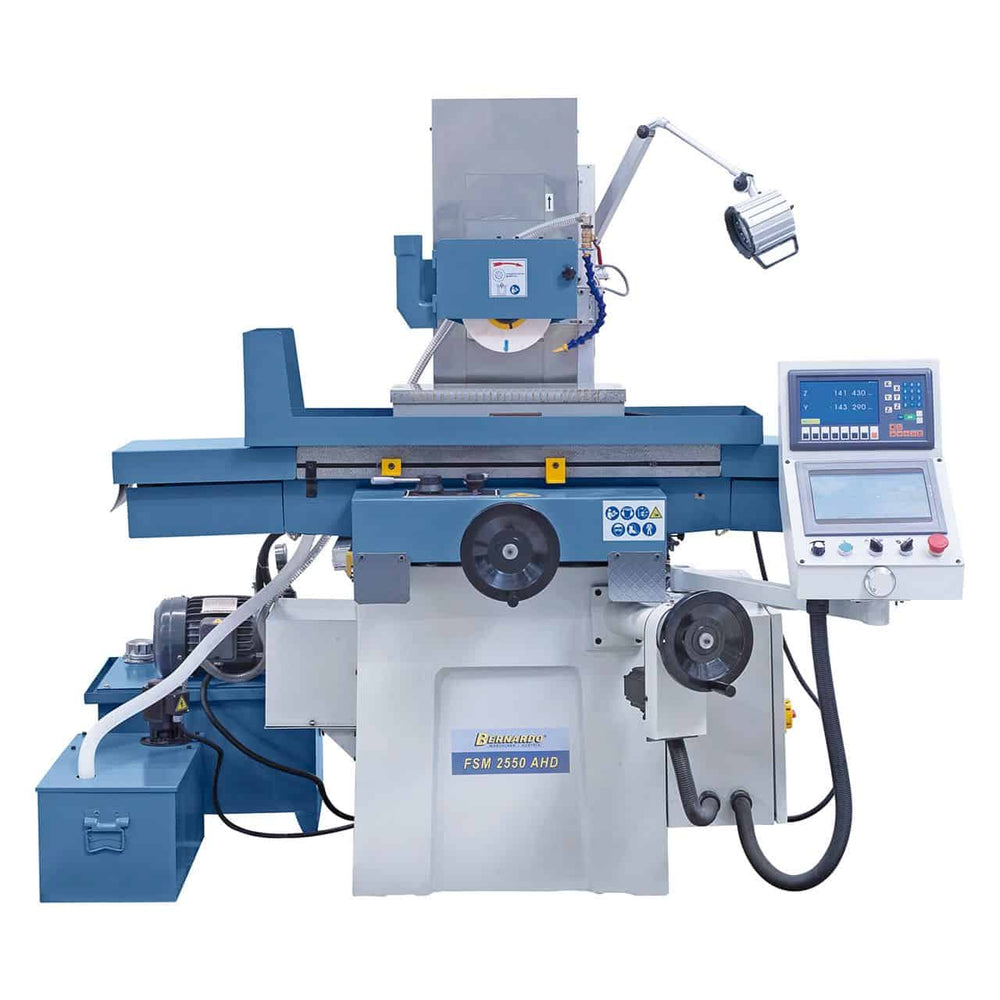

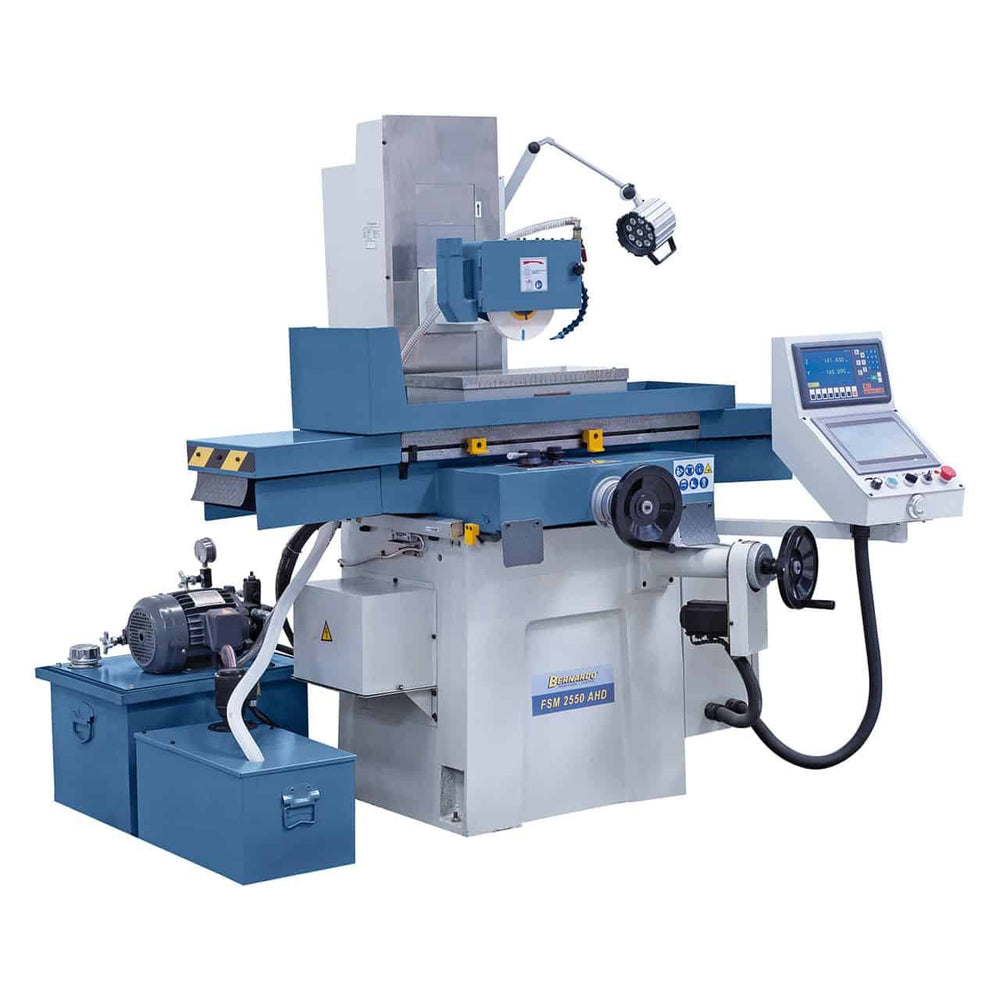

Bernardo Rebarbadora plana FSM 2550 AHD

Retificadora Plana Bernardo FSM 2550 AHD

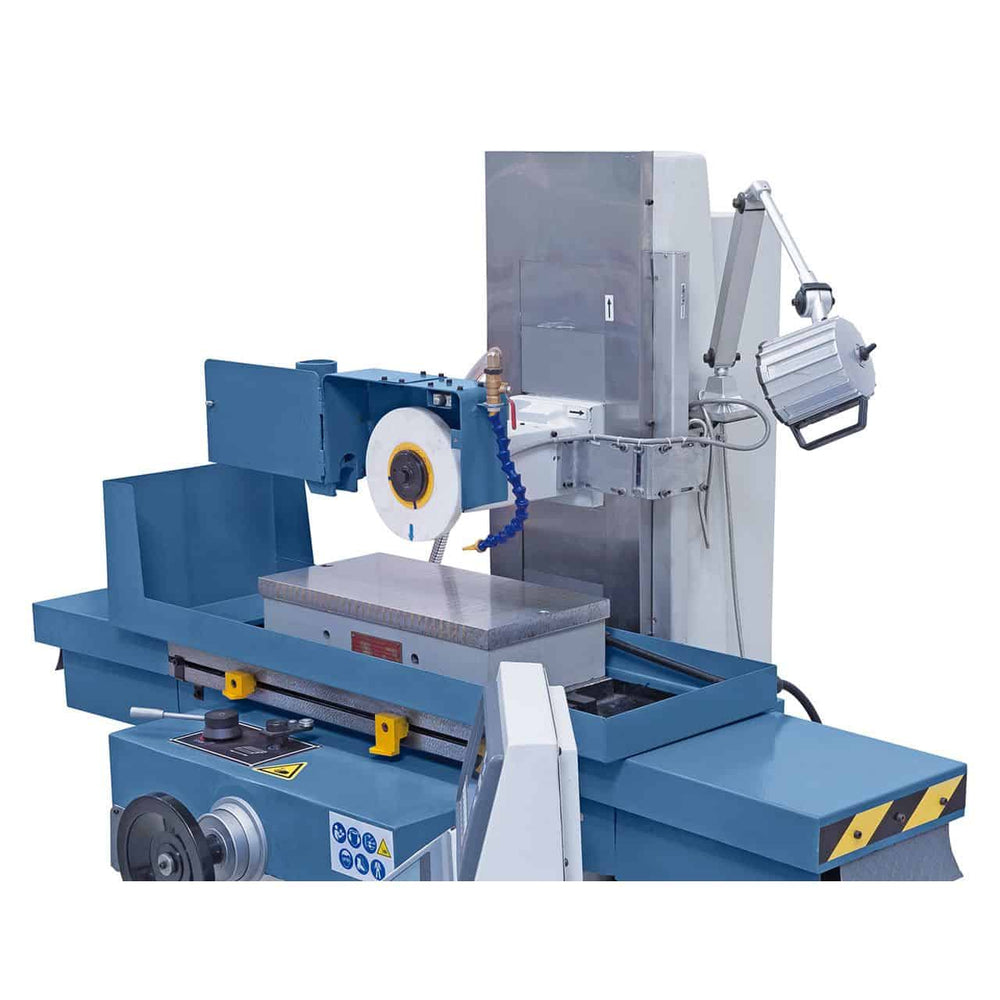

A Bernardo FSM 2550 AHD é uma retificadora plana de última geração, projetada para retificação precisa e automatizada de superfícies planas. Equipada com avanço vertical automático com servomotor, oferece ajustes digitais para avanço, dressagem e elevação ao final do programa, melhorando a eficiência e reduzindo os tempos de usinagem. A estrutura de ferro fundido altamente estável, combinada com o sistema hidráulico avançado, garante movimentos suaves e sem vibrações, mesmo sob cargas pesadas. As mesas longitudinal e transversal são ajustáveis ​​por meio de interruptores de limite, e as peças são fixadas em uma placa eletromagnética de 250 x 500 mm. O visor digital de 2 eixos, o controle por tela sensível ao toque, a lubrificação centralizada e os acessórios profissionais são incluídos como padrão. Com um rebolo de Ø 200 mm acionado por um motor de 1,5 kW e um peso de 1100 kg, é uma solução ideal para oficinas mecânicas e departamentos de precisão.

---

Principais características:
Retificadora de superfície automática com avanço vertical servoassistido

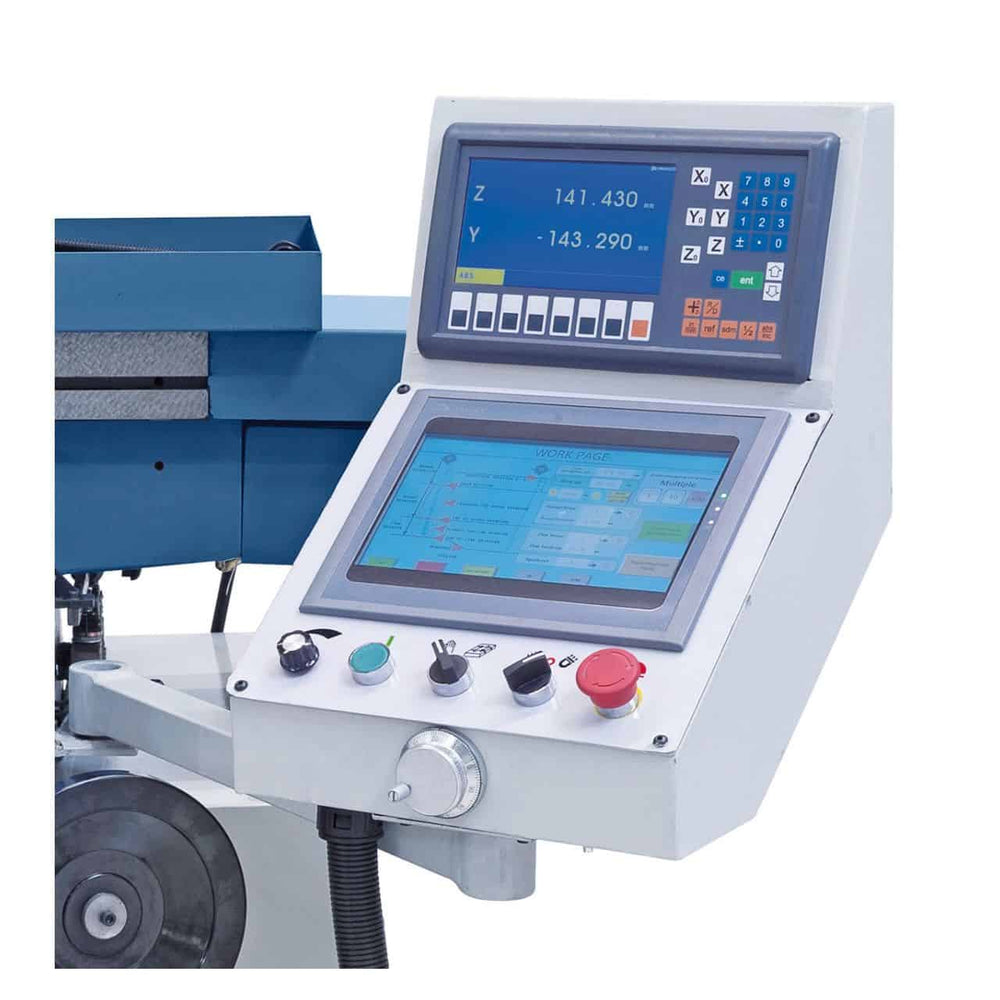

Controle digital com tela sensível ao toque e volante eletrônico
Estrutura em ferro fundido para alta estabilidade e redução de vibração
Mesa longitudinal e transversal ajustável por meio de interruptores de limite
Placa eletromagnética de 250 x 500 mm incluída
Leitura digital de 2 eixos ES-12 H

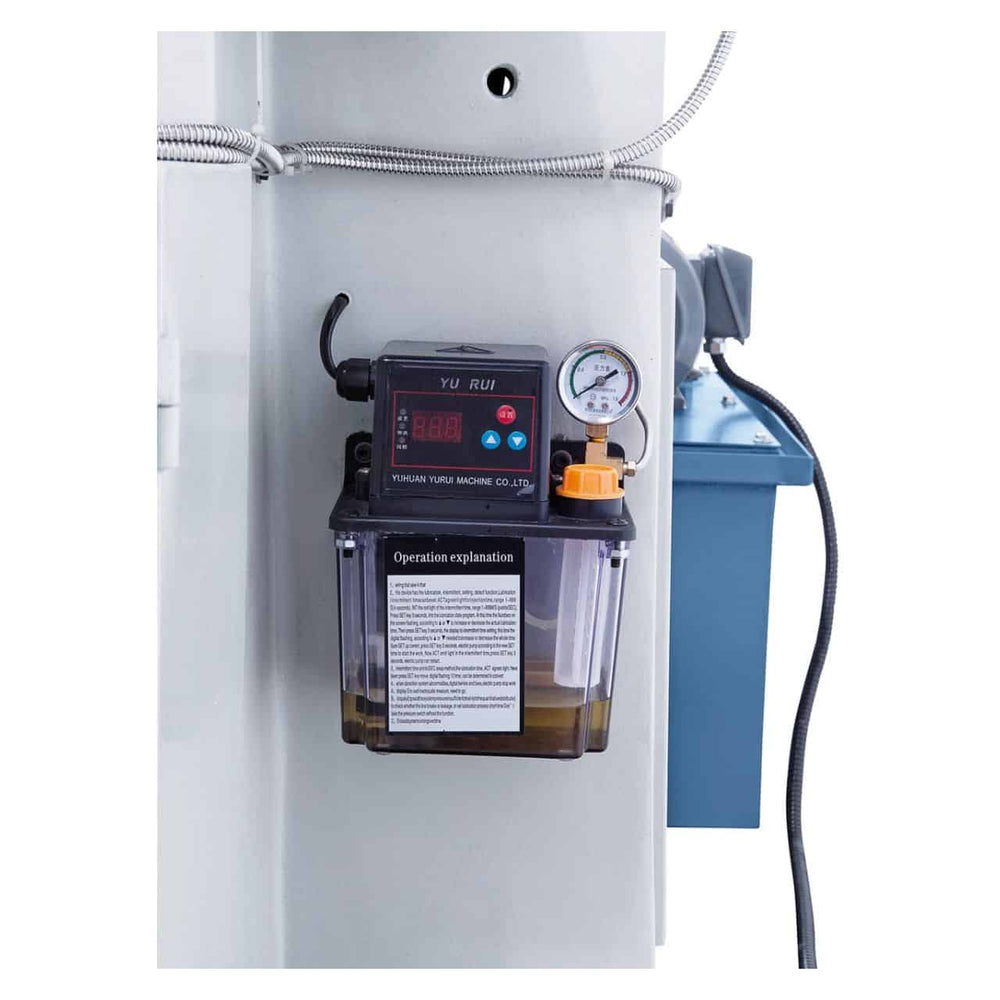

Lubrificação centralizada de todas as guias

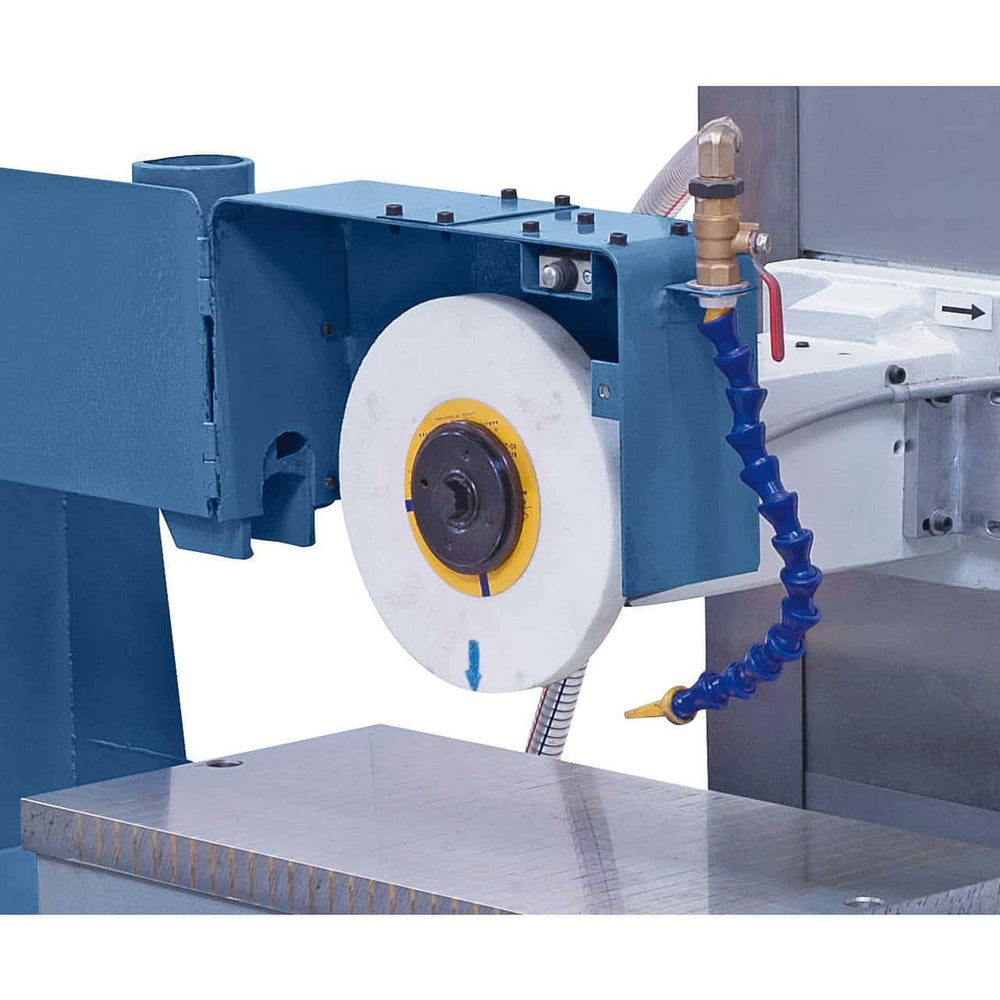

Rebolo de Ø 200 mm – motor de 1,5 kW – 2850 rpm

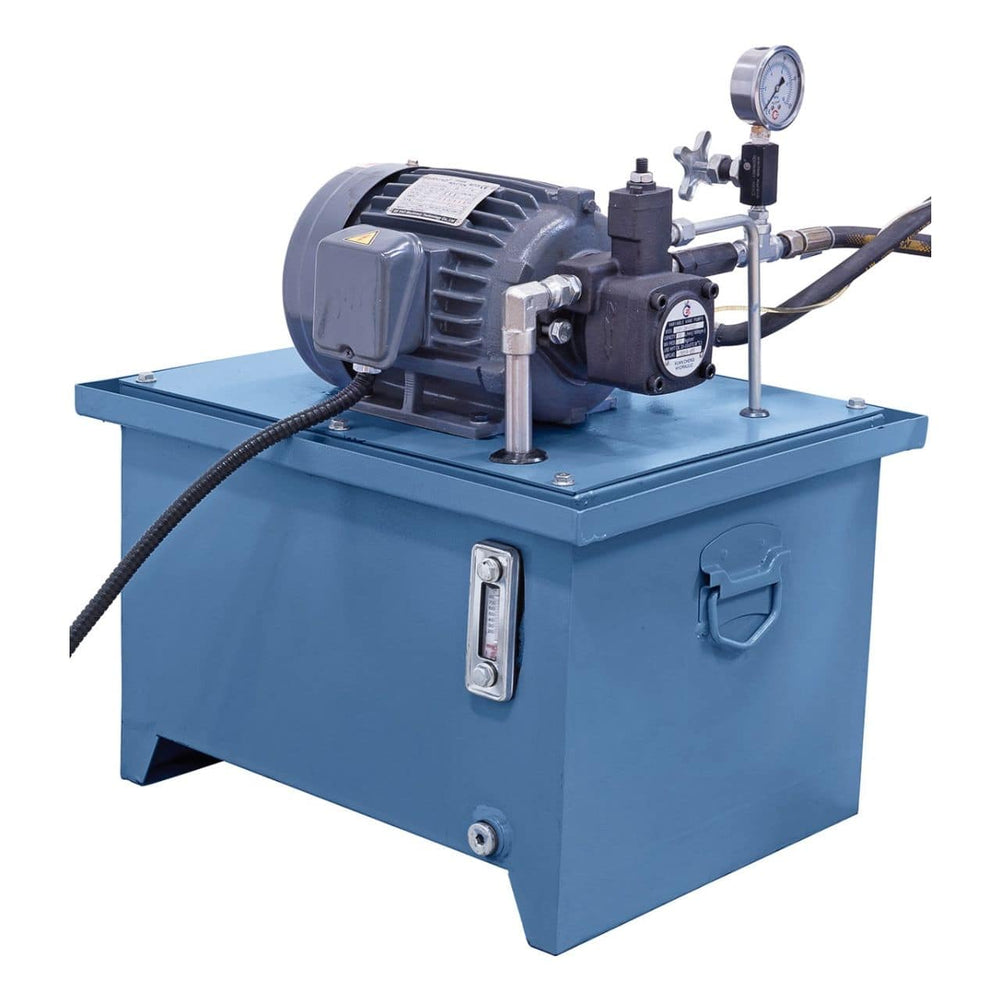

Sistema hidráulico com movimentos suaves e constantes
Peso de 1100 kg – ideal para oficinas mecânicas de precisão

---

Especificações técnicas Especificações

Especificações	Valor
Marca	Bernardo
Modelo	FSM 2550 AHD
Dimensões da Mesa	250 x 520 mm
Ranhuras em T / Largura	1 / 14 mm
Placa Eletromagnética	250 x 500 mm
Curso longitudinal máximo	560 mm
Curso transversal máximo	260 mm
Distância máxima entre a rebolo e a mesa	450 mm
Máx. Peso da peça*	150 kg
Rebolo	Ø 200 x 20 x 31,75 mm
Velocidade da mesa (hidráulica)	2 – 18 m/min
Avanço transversal automático	0,5 – 10 mm/curso
Avanço transversal rápido	990 mm/min
Ajuste transversal manual	4 mm/rev – escala de 0,02 mm
Automático Avanço vertical	0,01 / 0,1 mm
Avanço vertical rápido	360 mm/min
Ajuste vertical manual	2 mm/rev – escala de 0,01 mm
Potência do motor do rebolo	1,5 kW
Velocidade do fuso	2850 rpm
Potência da bomba hidráulica	1,5 kW
Potência do motor de avanço vertical	0,75 kW
Dimensões da máquina (L x P x A)	1700 x 1400 x 1750 mm
Peso	aprox. 1100 kg
Observação	*com placa magnética

---

Equipamento Padrão

Leitor digital de 2 eixos ES-12 H com LCD
Painel de controle touchscreen
Volante eletrônico
Rebolo de Ø 200 mm
Flange do rebolo
Luz de trabalho LED
Placa eletromagnética 250 x 500 mm
Suporte de balanceamento
Eixo de balanceamento
Capa protetora
Dispositivo de desmagnetização

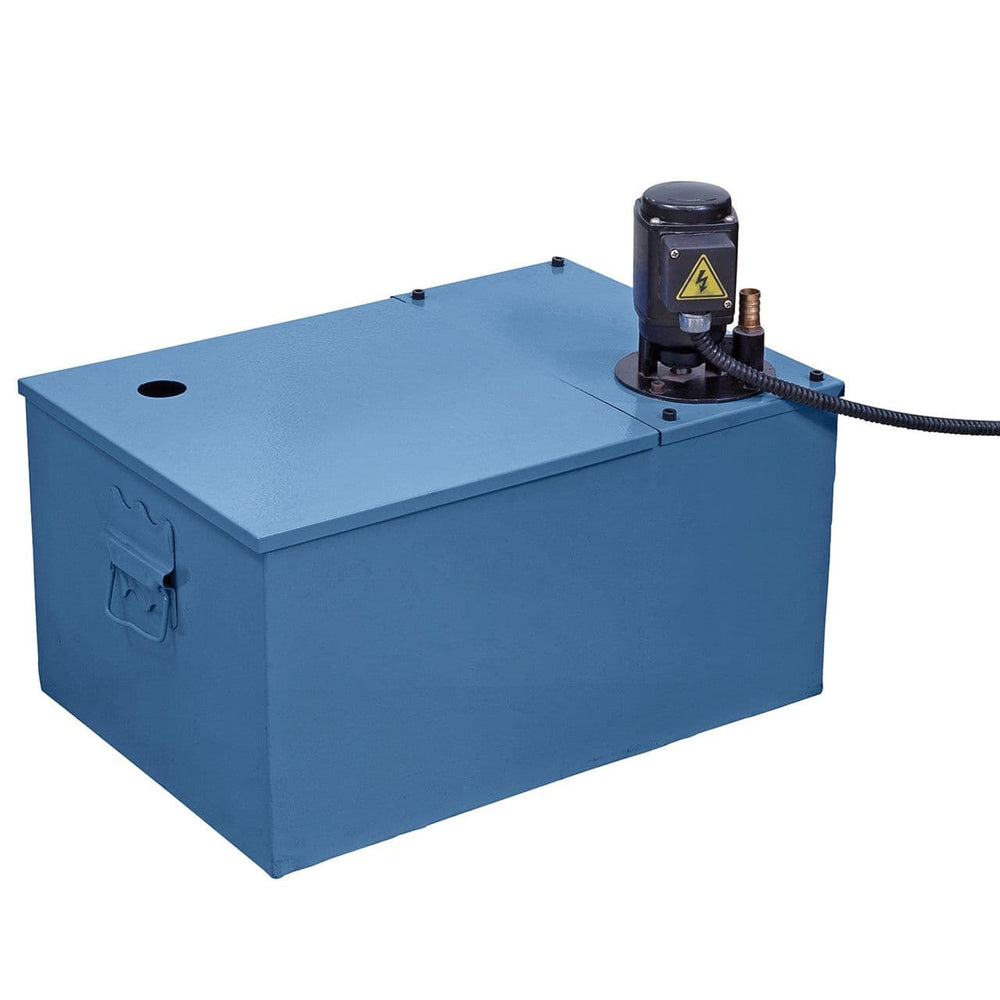

Sistema de refrigeração
Ponta diamantada para dressagem
Pés da máquina

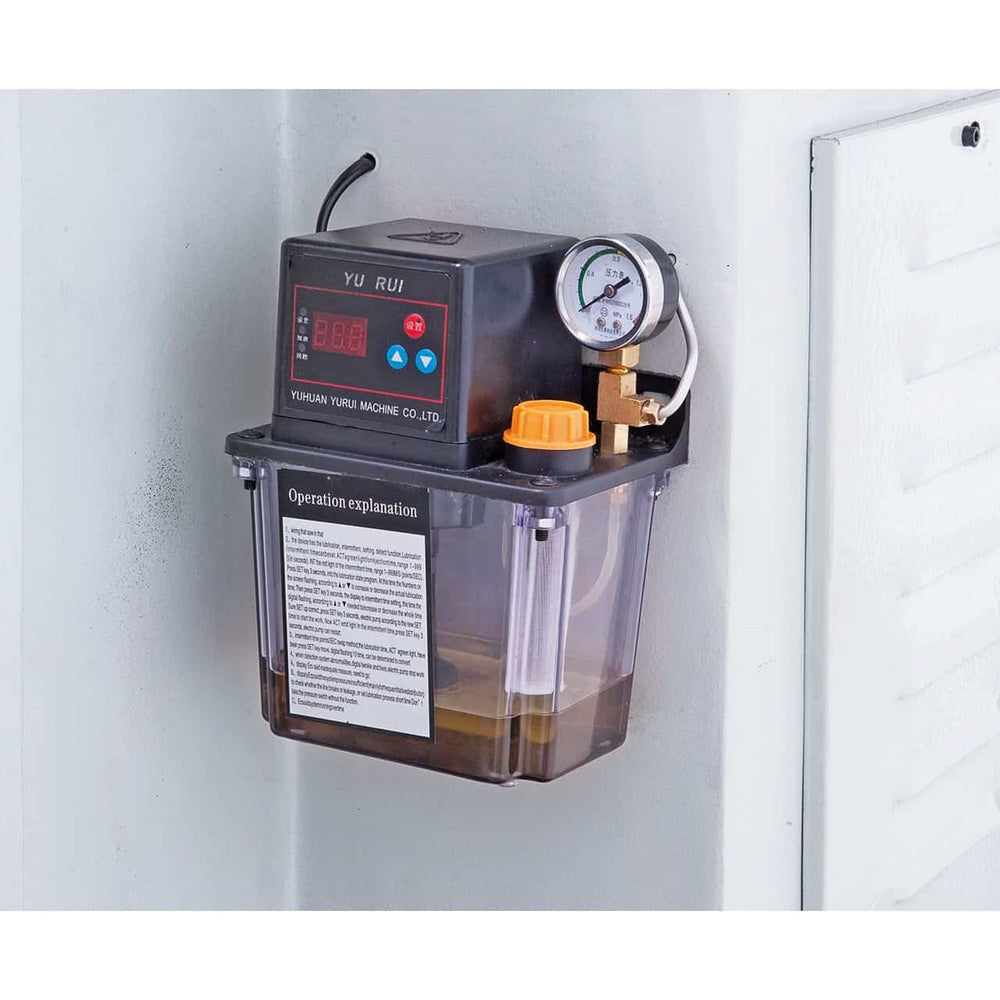

Lubrificação centralizada
Conjunto de ferramentas

Logística

Entrega Bernardo: 5 a 9 dias úteis dias (7 dias para o Sul). Peças de reposição originais disponíveis com envio em 3 a 5 dias úteis. Suporte ao cliente em italiano disponível.

Perguntas Frequentes

Qual ​​a precisão de retificação que pode ser alcançada com a Retificadora Plana Bernardo FSM 2?

As retificadoras planas Bernardo atingem tolerâncias dimensionais de IT5–IT6 e rugosidade de Ra 0,4–0,8 µm em condições ideais. A precisão real depende da condição do rebolo (recondicionamento periódico), do material da peça, do fluido de corte e da experiência do operador.

O que significa o sufixo "PLC" no modelo da Retificadora Plana Bernardo FSM 2?

O sufixo PLC indica que a retificadora está equipada com um sistema de controle PLC programável — ele permite configurar ciclos de retificação automáticos (número de passes, profundidade por passe, taxa de avanço) sem intervenção manual durante o ciclo. Comparado à versão manual, reduz os tempos de ciclo e produz resultados mais repetíveis em lotes de peças idênticas.

Qual ​​rebolo devo usar para aço, ferro fundido e alumínio?

Aço: rebolo de coríndon (Al₂O₃) A46K–A60K. Ferro fundido: rebolo de carboneto de silício (SiC) C46K–C60K. Alumínio: rebolo de carboneto de silício C46J–C60J com lubrificação abundante. Não misture materiais diferentes na mesma rebolo — resíduos metálicos contaminarão a superfície retificada.

A retificadora plana Bernardo FSM 2 requer refrigeração integrada?

As retificadoras planas BSG e FSM são equipadas com um sistema de refrigeração integrado — essencial para retificação de precisão em aço temperado, evitando queimaduras superficiais que alteram a estrutura do material. Sempre utilize o fluido de corte apropriado para o material que está sendo trabalhado.

Peças de reposição e rebolos estão disponíveis?

Peças de reposição genuínas disponíveis com entrega em 3 a 5 dias úteis. Suporte ao cliente em italiano disponível.
