Descrizione

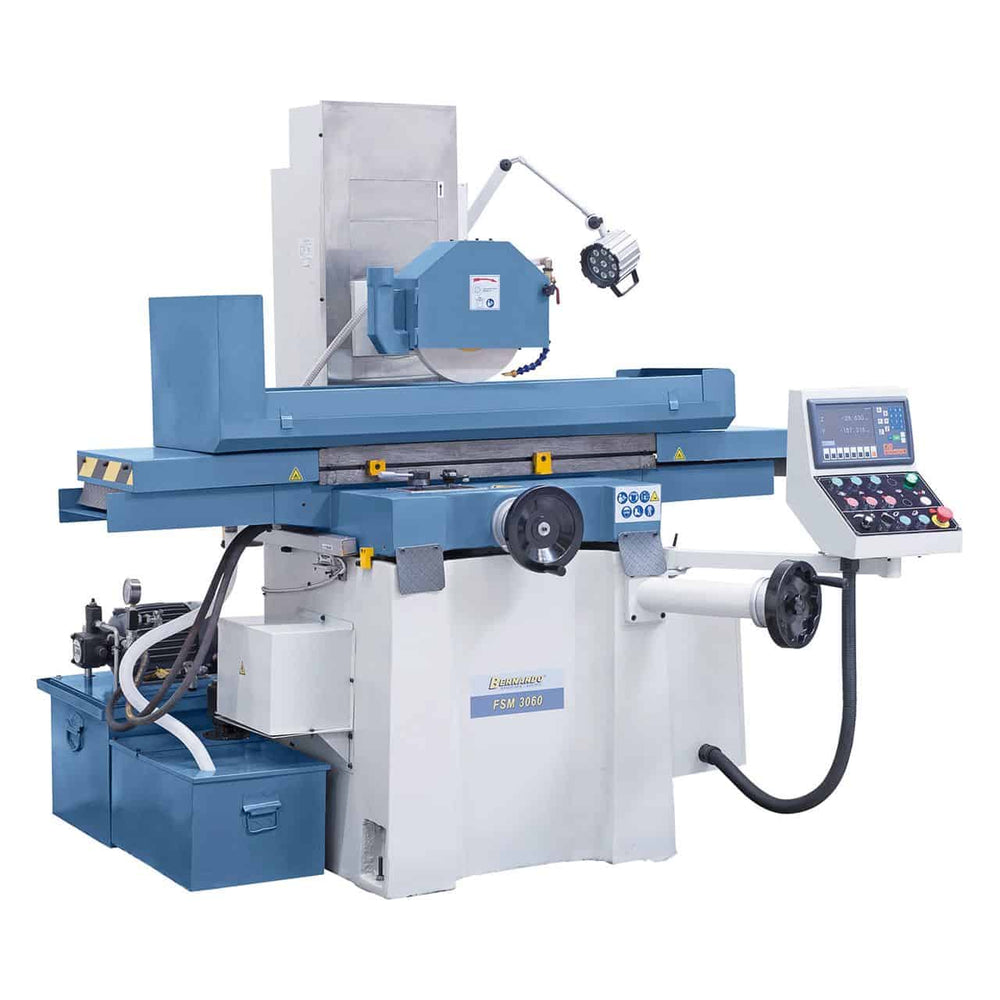

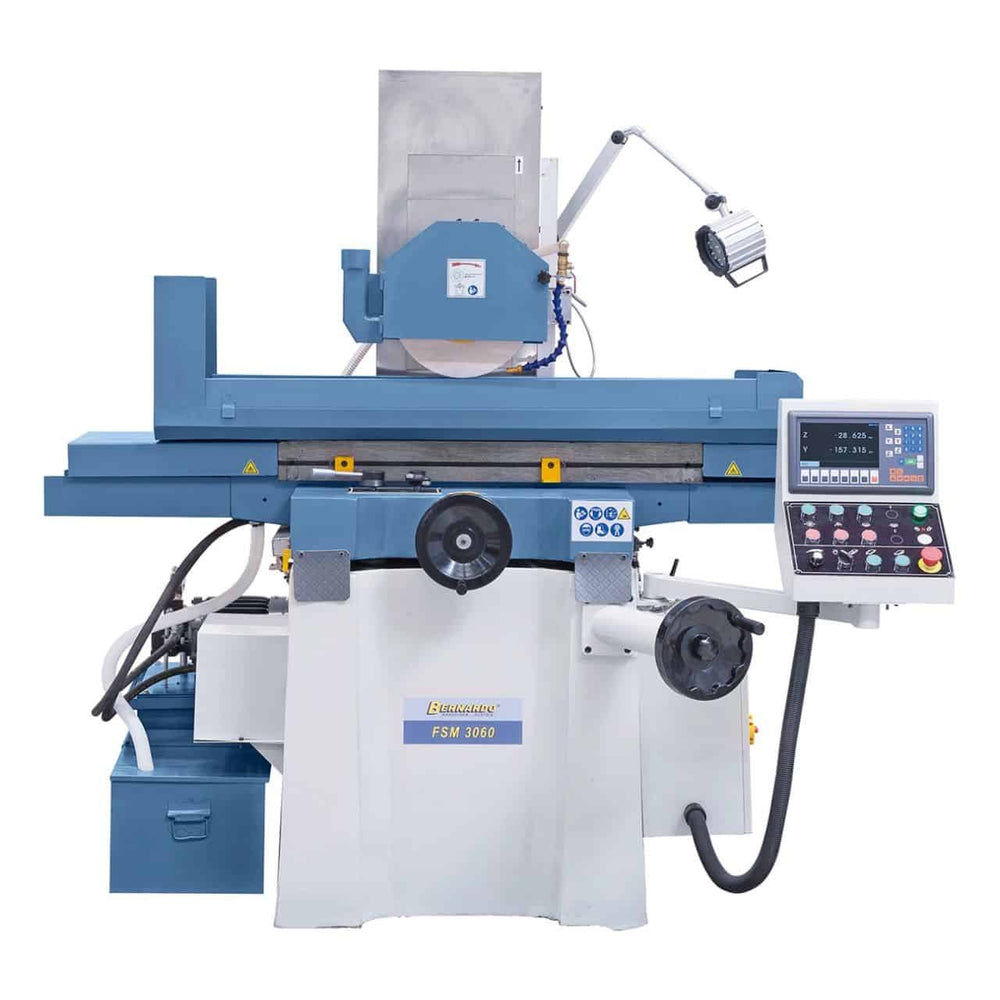

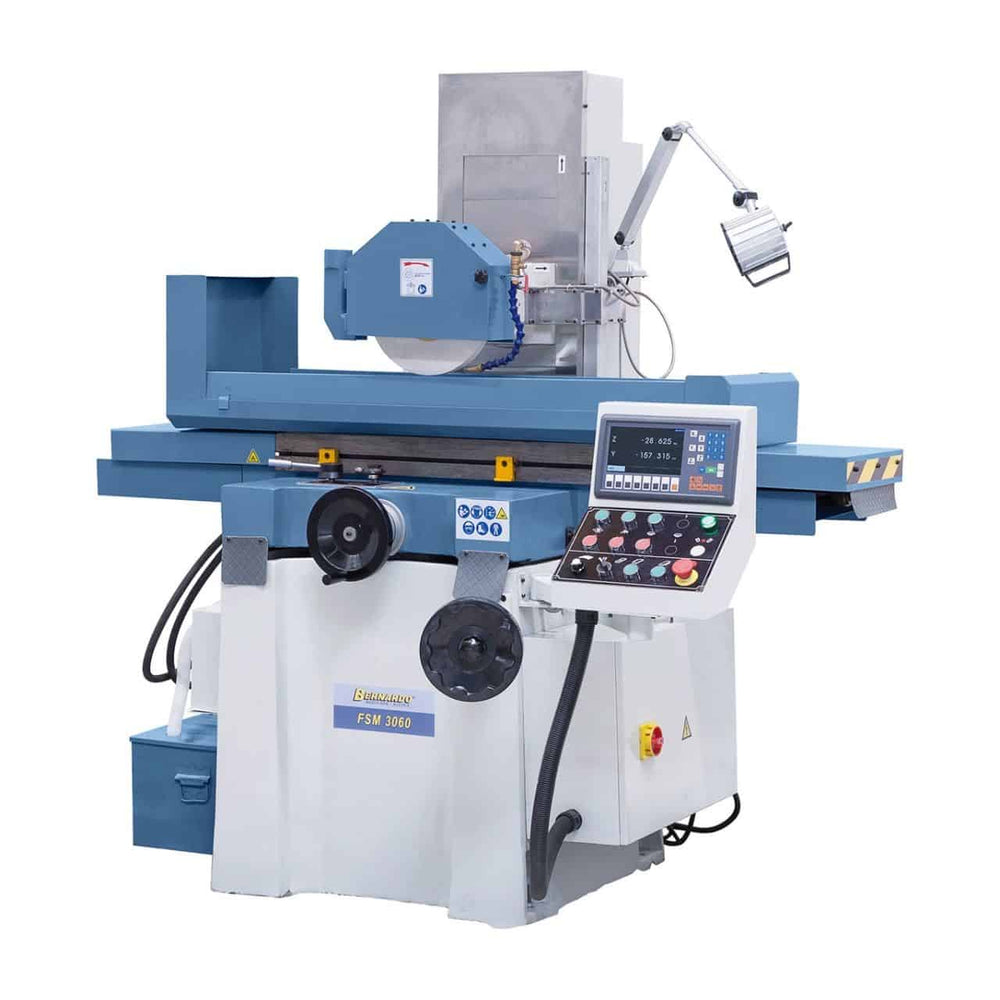

Retificadora Plana Bernardo FSM 3060
A Bernardo FSM 3060 é uma retificadora plana profissional projetada para retificação precisa de superfícies planas, ideal para oficinas mecânicas, departamentos de produção e usinagem de precisão. A máquina é construída com uma guia longitudinal plana em forma de V e uma guia transversal dupla em forma de V, garantindo movimento suave e estabilidade constante. O fuso é suportado por rolamentos axiais e radiais pré-carregados, com folga zero, para garantir precisão e confiabilidade. Ela é equipada com um sistema hidráulico avançado com trocador de calor, que reduz a vibração e as cargas térmicas, mantendo a fluidez da mesa mesmo sob carga. Inclui um visor digital de 2 eixos, uma placa magnética permanente de 300 x 600 mm, um sistema de lubrificação centralizada e diversos acessórios de série. Com um rebolo de Ø 300 mm acionado por um motor de 4,0 kW (1440 rpm), oferece alto desempenho e grande estabilidade graças ao seu peso de 1330 kg.
Principais características:
Retificadora de superfície profissional com mesa de 300 x 700 mm
Guia longitudinal plana em V e guia transversal dupla em V
Eixo com rolamentos axiais e radiais pré-carregados

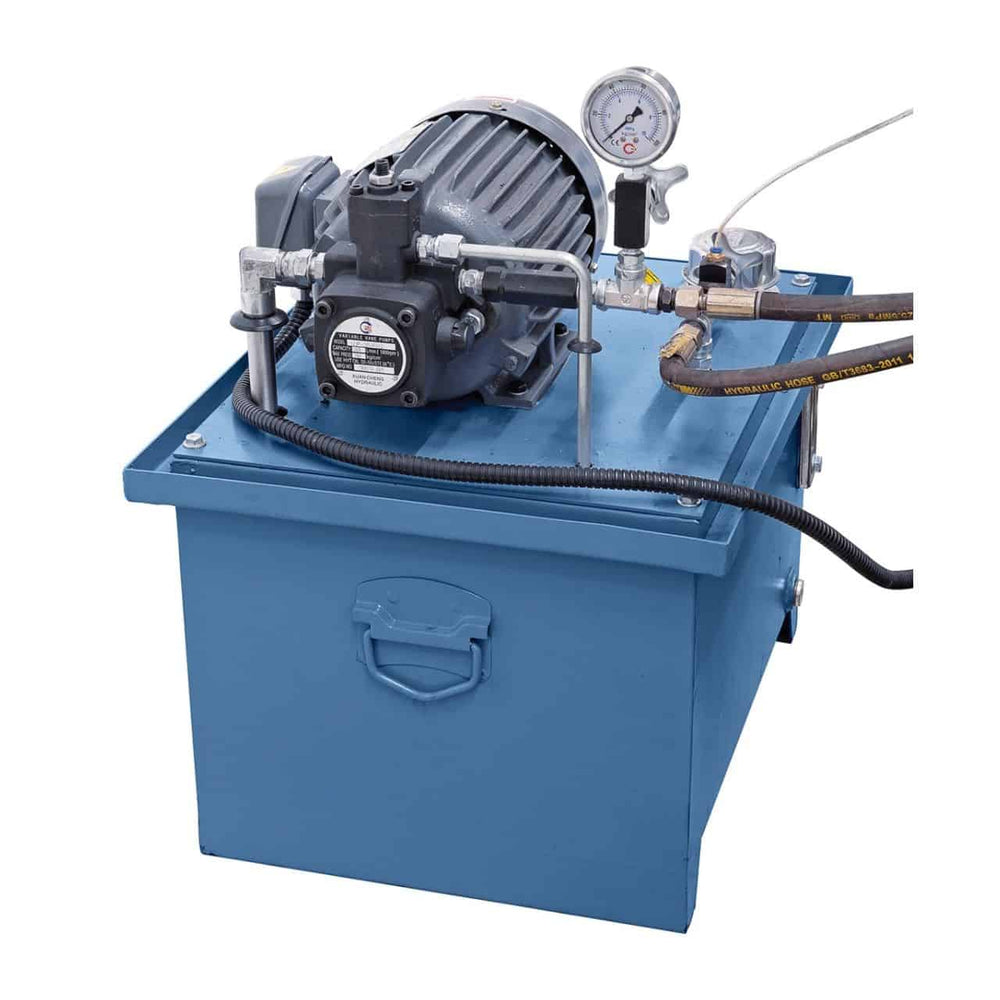

Sistema hidráulico com trocador de calor para reduzir vibrações e cargas térmicas
Mesa com curso longitudinal de 640 mm e transversal de 320 mm

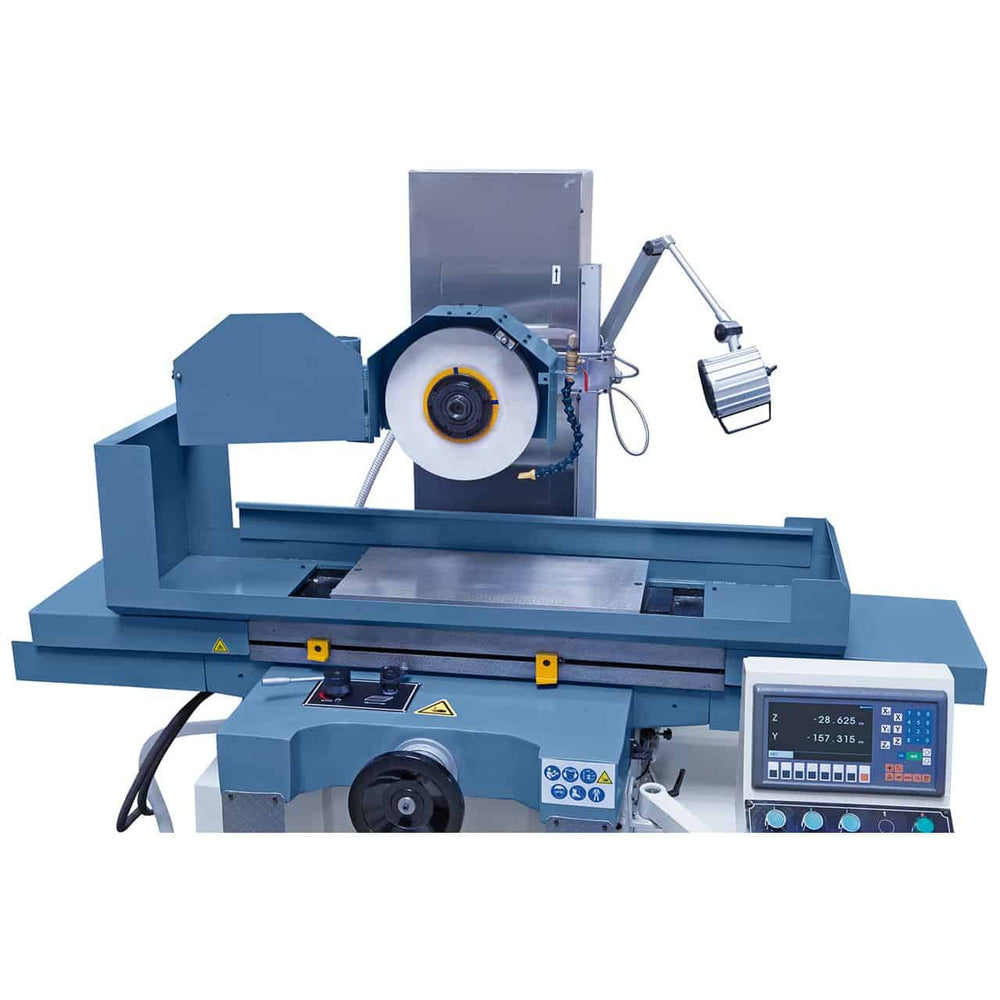

Placa magnética permanente de 300 x 600 mm incluída

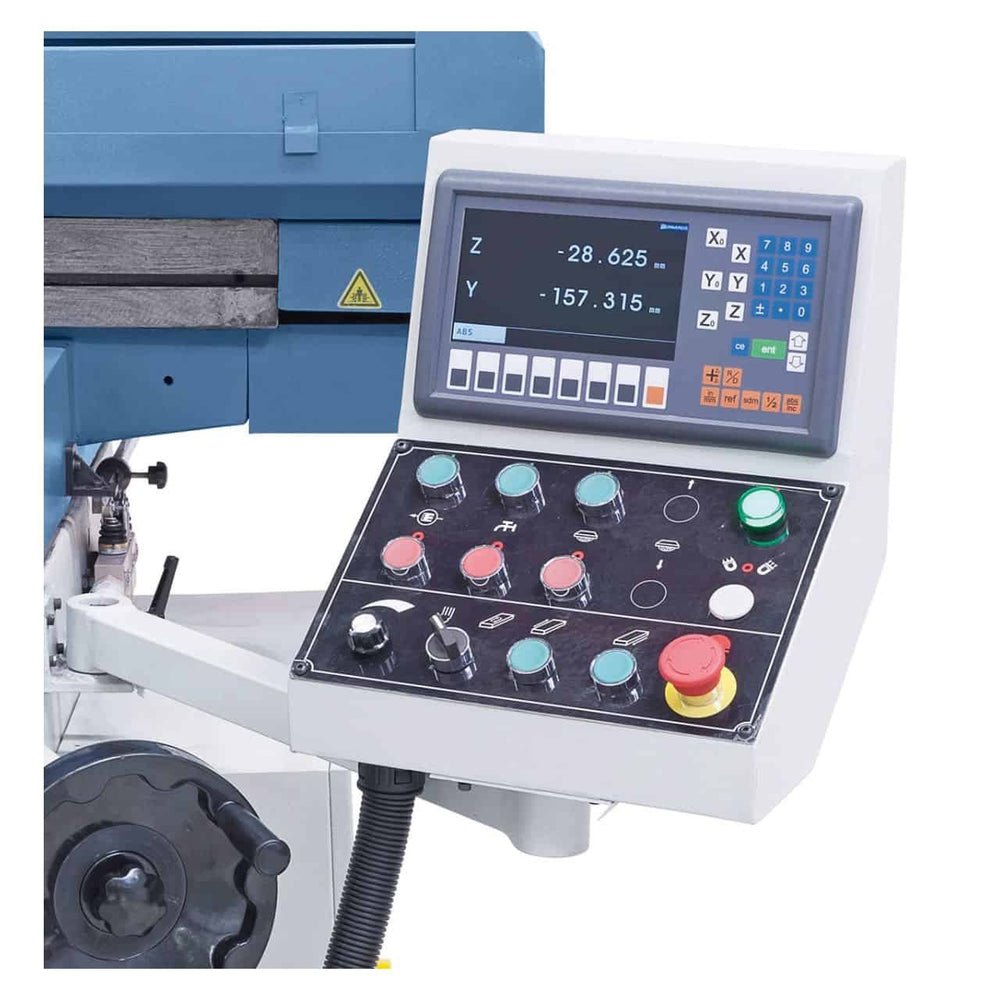

Leitura digital de 2 eixos ES-12 H
Lubrificação centralizada das guias

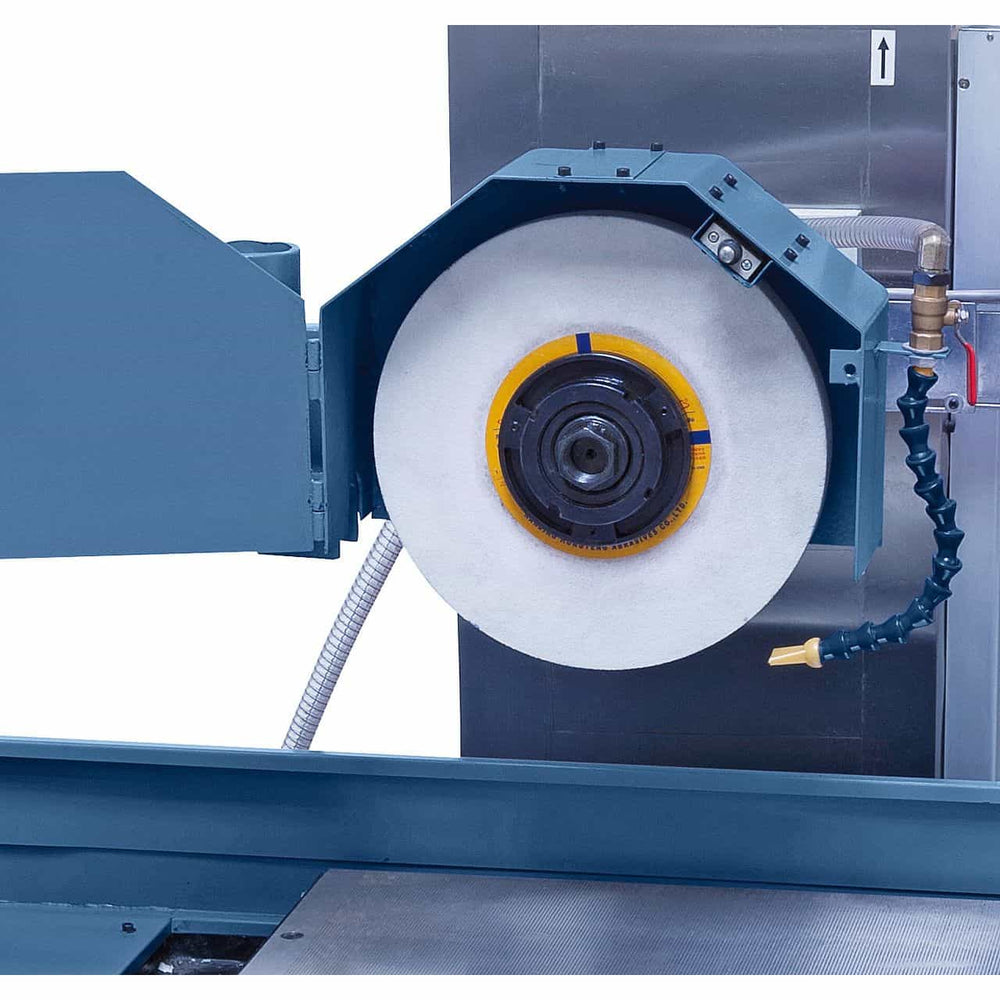

Rebolo de Ø 300 mm – Motor de 4,0 kW – 1440 rpm
Peso da máquina: 1330 kg, construção robusta em ferro fundido
Especificações Técnicas Especificações
| Especificações | Valor |
|---|---|
| Marca | Bernardo |
| Modelo | FSM 3060 |
| Dimensões da Mesa | 300 x 700 mm |
| Ranhuras em T / Largura | 1 / 14 mm |
| Placa Magnética permanente | 300 x 600 mm |
| Curso longitudinal máximo | 640 mm |
| Curso transversal máximo | 320 mm |
| Distância máxima entre a rebolo e a mesa | 520 mm |
| Máx. Peso da peça* | 200 kg |
| Rebolo | Ø 300 x 30 x 75 mm |
| Velocidade da mesa (hidráulica) | 3 – 20 m/min |
| Ajuste transversal | 4 mm/rev – escala 0,02 mm |
| Ajuste vertical | 2 mm/rev – escala 0,01 mm |
| Potência do motor do rebolo | 4,0 kW |
| Eixo Velocidade | 1440 rpm |
| Potência da bomba hidráulica | 1,5 kW |
| Dimensões da máquina (L x P x A) | 2000 x 1650 x 1850 mm |
| Peso | aprox. 1330 kg |
| Observação | *com placa magnética |
Equipamento Padrão
Leitor Digital de 2 Eixos ES-12 H com LCD
Rebolo de Ø 300 mm
Flange de Montagem do Rebolo
Luz de Trabalho LED
Placa Magnética Permanente de 300 x 600 mm
Suporte de Balanceamento
Eixo de Balanceamento
Capa Protetora
Dispositivo de Desmagnetização

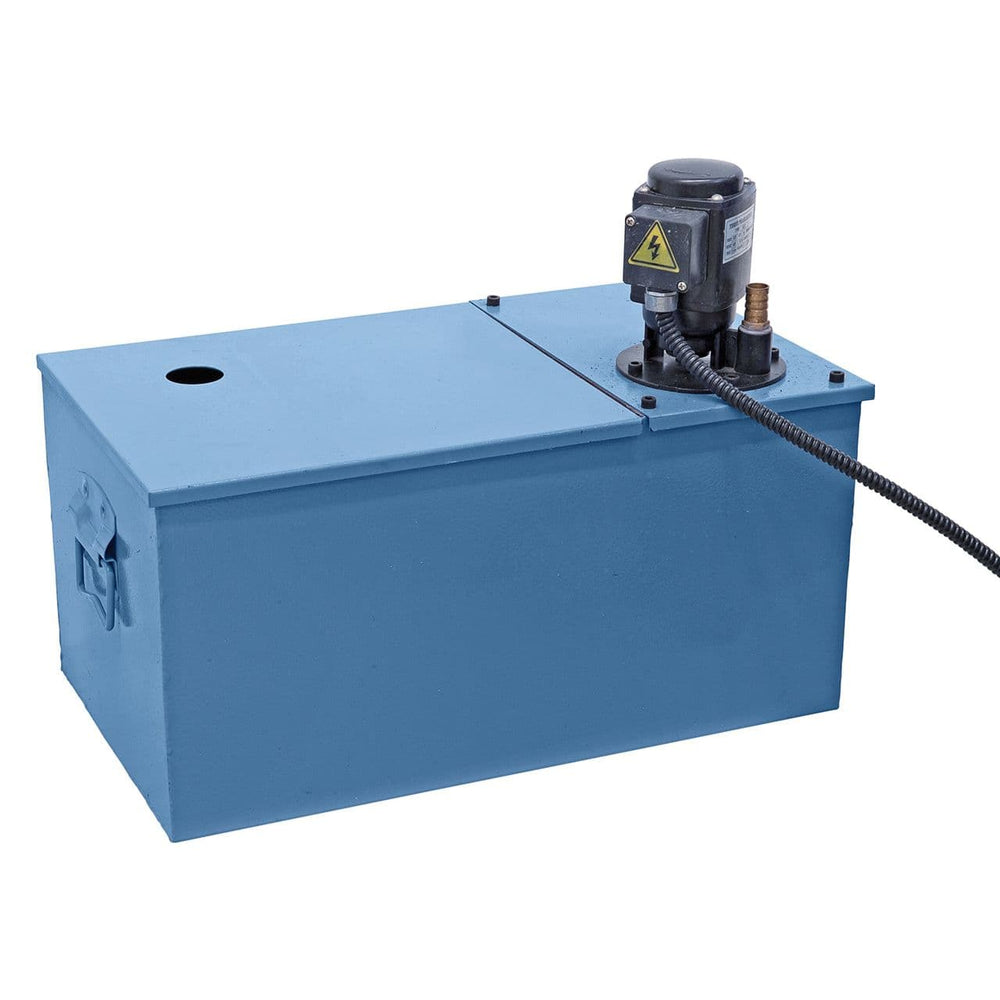

Sistema de Refrigeração
Ponta de Dressagem Diamantada
Pés da Máquina
Lubrificação Centralizada
Conjunto de Ferramentas
Logística
Entrega Bernardo: 5 a 9 dias úteis (7 dias no Sul). Peças de reposição originais disponíveis com envio em 3 a 5 dias úteis. Suporte ao cliente em italiano disponível.
Perguntas Frequentes
Qual a precisão de retificação que pode ser alcançada com a Retificadora Plana Bernardo FSM 3?
Em condições ideais, as retificadoras planas Bernardo atingem tolerâncias dimensionais de IT5–IT6 e rugosidade de Ra 0,4–0,8 µm. A precisão real depende da condição do rebolo (recondicionamento periódico), do material da peça, do fluido de corte e da experiência do operador.
O que significa o sufixo "PLC" no modelo da Retificadora Plana Bernardo FSM 3?
O sufixo PLC indica que a retificadora está equipada com um sistema de controle PLC programável — ele permite que os ciclos de retificação automática (número de passes, profundidade por passe, taxa de avanço) sejam definidos sem intervenção manual durante o ciclo. Comparado à versão manual, reduz os tempos de ciclo e produz resultados mais repetíveis em lotes de peças idênticas.
Qual rebolo devo usar para aço, ferro fundido e alumínio?
Aço: rebolo de coríndon (Al₂O₃) A46K–A60K. Ferro fundido: rebolo de carboneto de silício (SiC) C46K–C60K. Alumínio: rebolo de carboneto de silício C46J–C60J com lubrificação abundante. Não misture materiais diferentes na mesma rebolo — resíduos metálicos contaminarão a superfície retificada.
A retificadora plana Bernardo FSM 3 requer refrigeração integrada?
As retificadoras planas BSG e FSM são equipadas com um sistema de refrigeração integrado — essencial para retificação de precisão em aço temperado, evitando queimaduras superficiais que alteram a estrutura do material. Sempre utilize o fluido de refrigeração apropriado para o material que está sendo trabalhado.
Peças de reposição e rebolos estão disponíveis?
Peças de reposição genuínas disponíveis com entrega em 3 a 5 dias úteis. Suporte ao cliente em italiano disponível.
