Descrizione

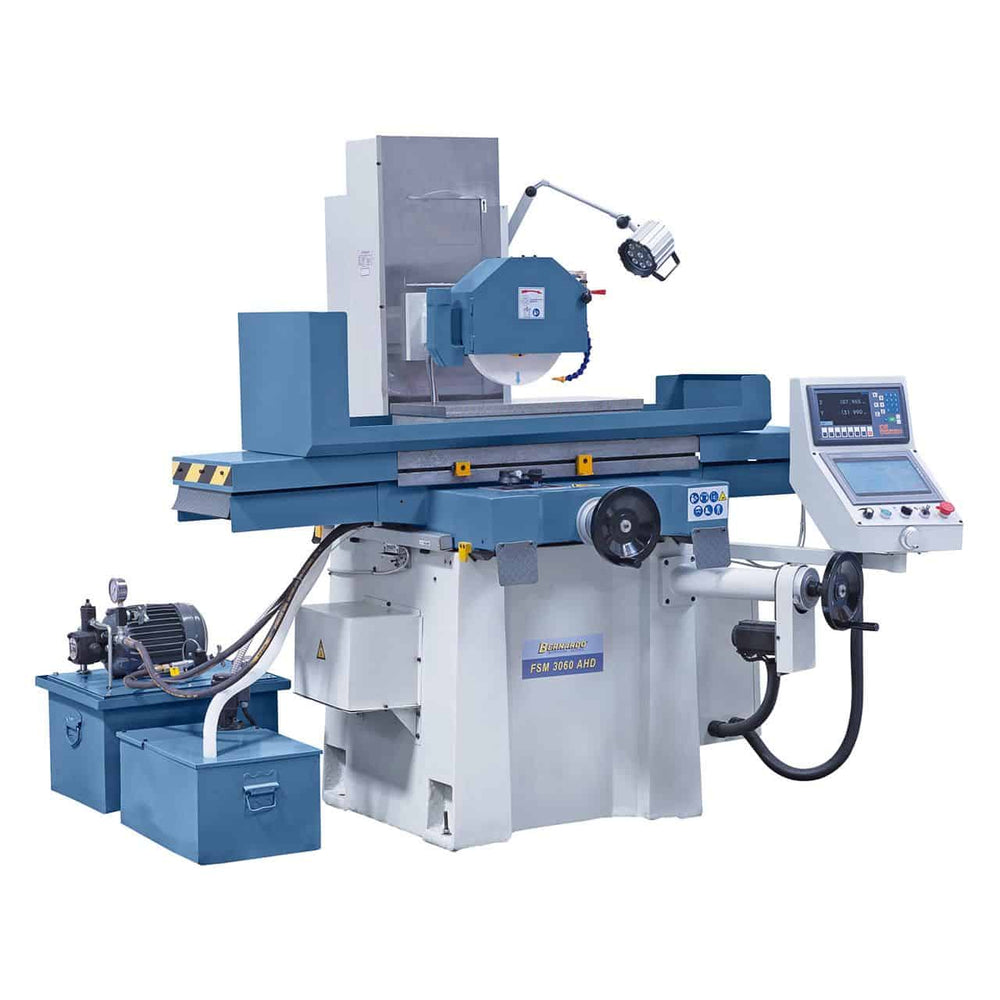

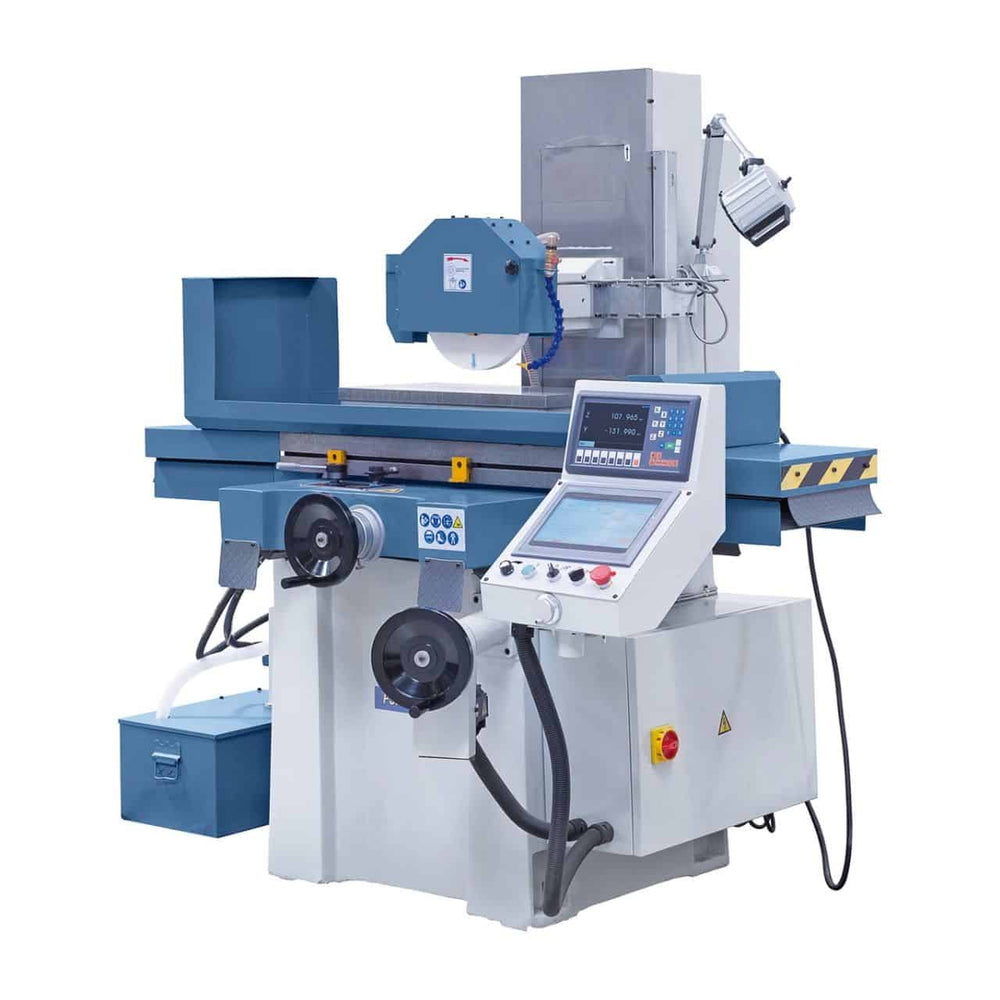

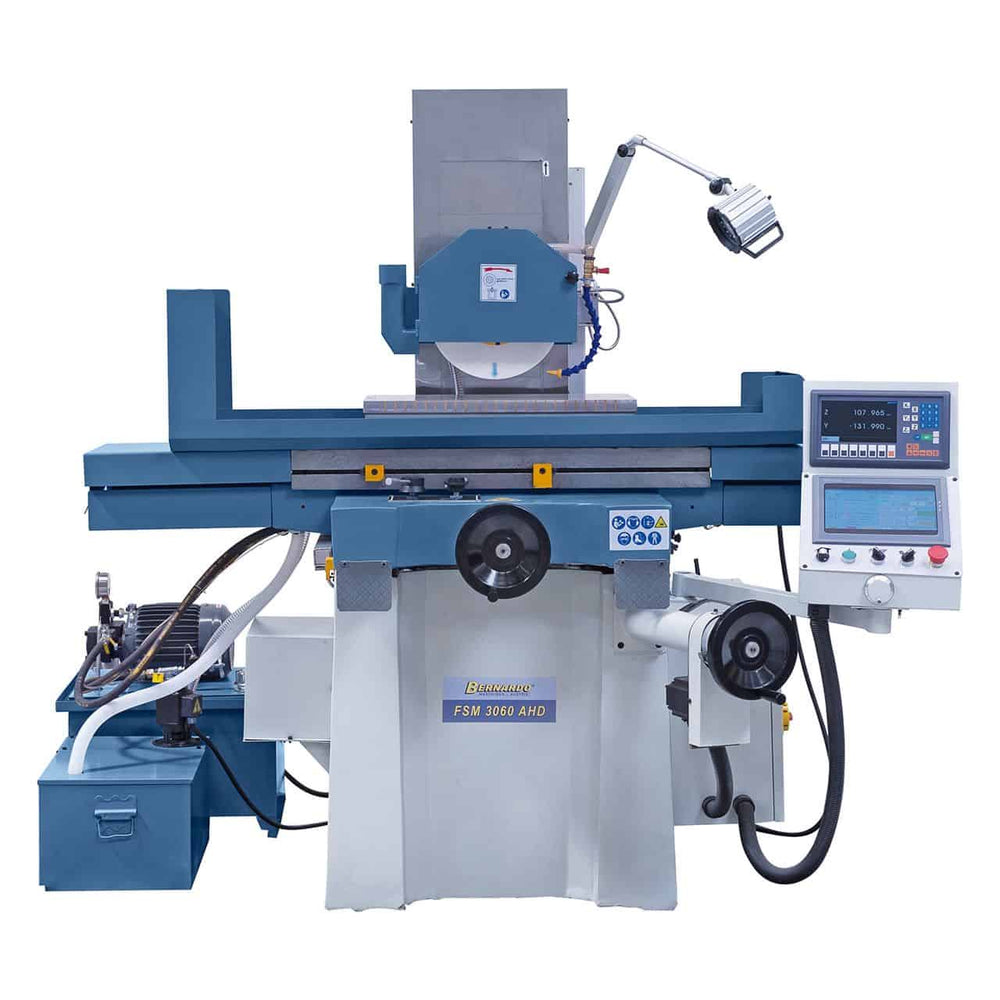

Retificadora Plana Bernardo FSM 3060 AHD
A Bernardo FSM 3060 AHD é uma retificadora plana (retificadora tangencial) projetada para alta precisão e estabilidade na usinagem de superfícies planas. A máquina possui avanço vertical automático com servomotor, ajustável digitalmente, e um moderno sistema hidráulico que garante o movimento suave da mesa mesmo sob cargas pesadas. A mesa de trabalho de 300 x 700 mm, com curso longitudinal de até 640 mm e curso transversal de até 320 mm, suporta peças de até 200 kg (com placa magnética). Equipada com DRO ES-12 H de 2 eixos com display LCD, controle por toque e volante eletrônico, oferece máxima ergonomia e precisão. Inclui placa magnética de 300 x 600 mm, rebolo de Ø 300 mm, dispositivo de desmagnetização e sistema de lubrificação completo. Uma máquina robusta e confiável, adequada para oficinas profissionais e departamentos de produção que exigem precisão e produtividade.
Principais Características:
Retificadora de superfície com avanço vertical automático (servo)
Mesa de 300 x 700 mm, curso longitudinal de 640 mm, curso transversal de 320 mm
Capacidade de trabalho de até 200 kg com placa magnética
Sistema hidráulico de última geração para deslizamento suave
Controle digital por toque e volante eletrônico para operação precisa
Inclui placa magnética de 300 x 600 mm e rebolo de Ø 300 mm
Construção robusta com peso de 1400 kg para máxima estabilidade
Especificações técnicas
| Especificar | Valor |
|---|---|
| Marca | Bernardo |
| Modelo | FSM 3060 AHD |
| Dimensões da mesa | 300 x 700 mm |
| Placa magnética | 300 x 600 mm |
| Máx. Curso longitudinal. | 640 mm |
| Curso transversal máximo. | 320 mm |
| Distância máxima do fuso à mesa | 520 mm |
| Máx. Peso da peça (com placa) | 200 kg |
| Rebolo | Ø 300 x 30 x 75 mm |
| Velocidade hidráulica da mesa | 2 – 18 m/min |
| Ajuste transversal automático | 0,5 – 10 mm/curso |
| Avanço transversal rápido | 990 mm/min |
| Avanço vertical automático | 0,01 / 0,1 mm |
| Avanço rápido vertical | 360 mm/min |
| Potência do motor do rebolo | 4,0 kW |
| Velocidade do fuso | 1440 rpm |

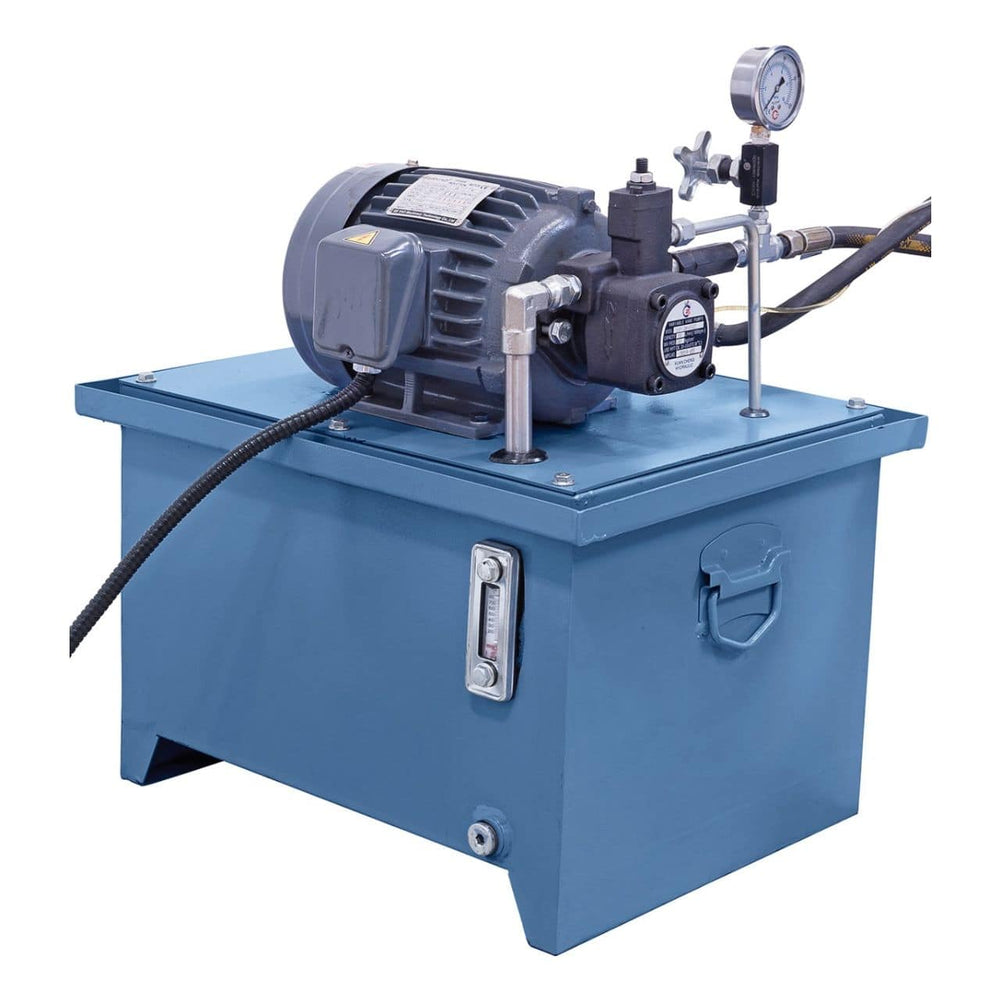

| Potência da bomba hidráulica | 1,5 kW |

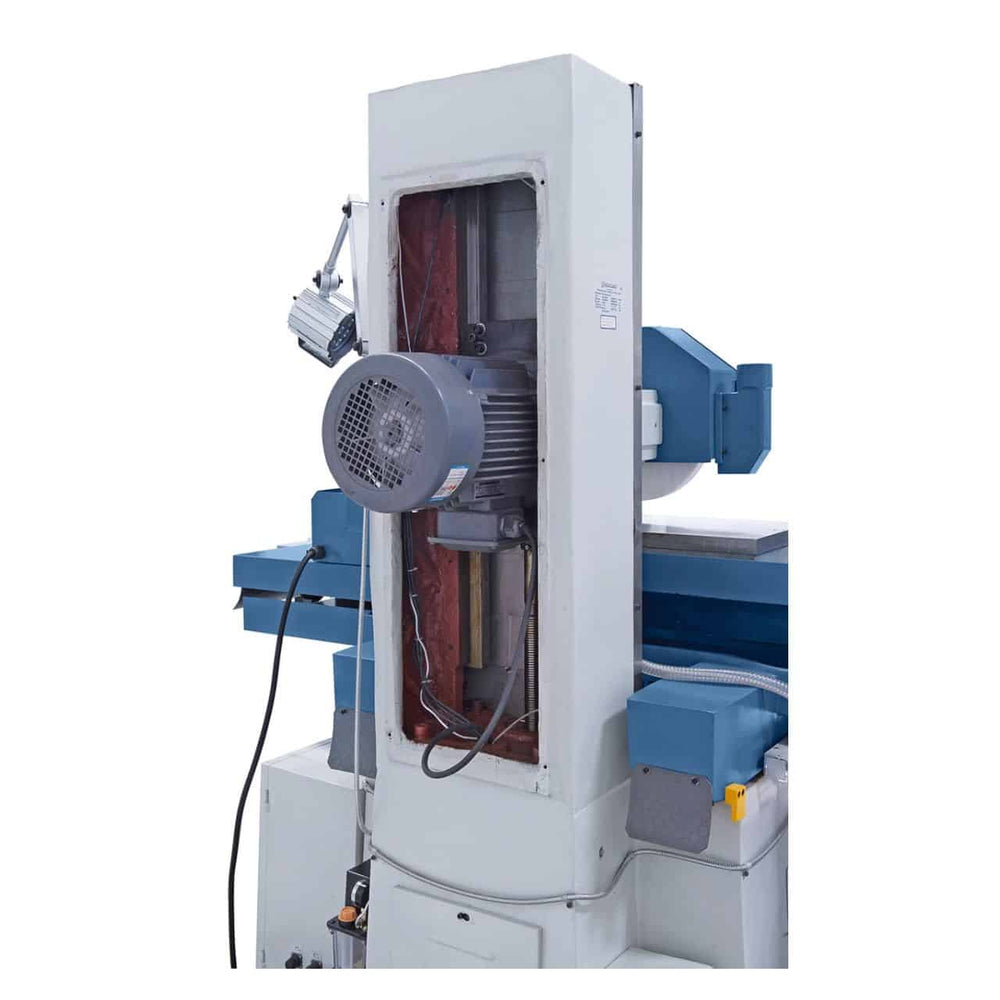

| Potência de avanço vertical | 0,75 kW |
| Dimensões da máquina (L x P x A) | 2000 x 1650 x 1850 mm |
| Peso | aprox. 1400 kg |
Equipamento Padrão

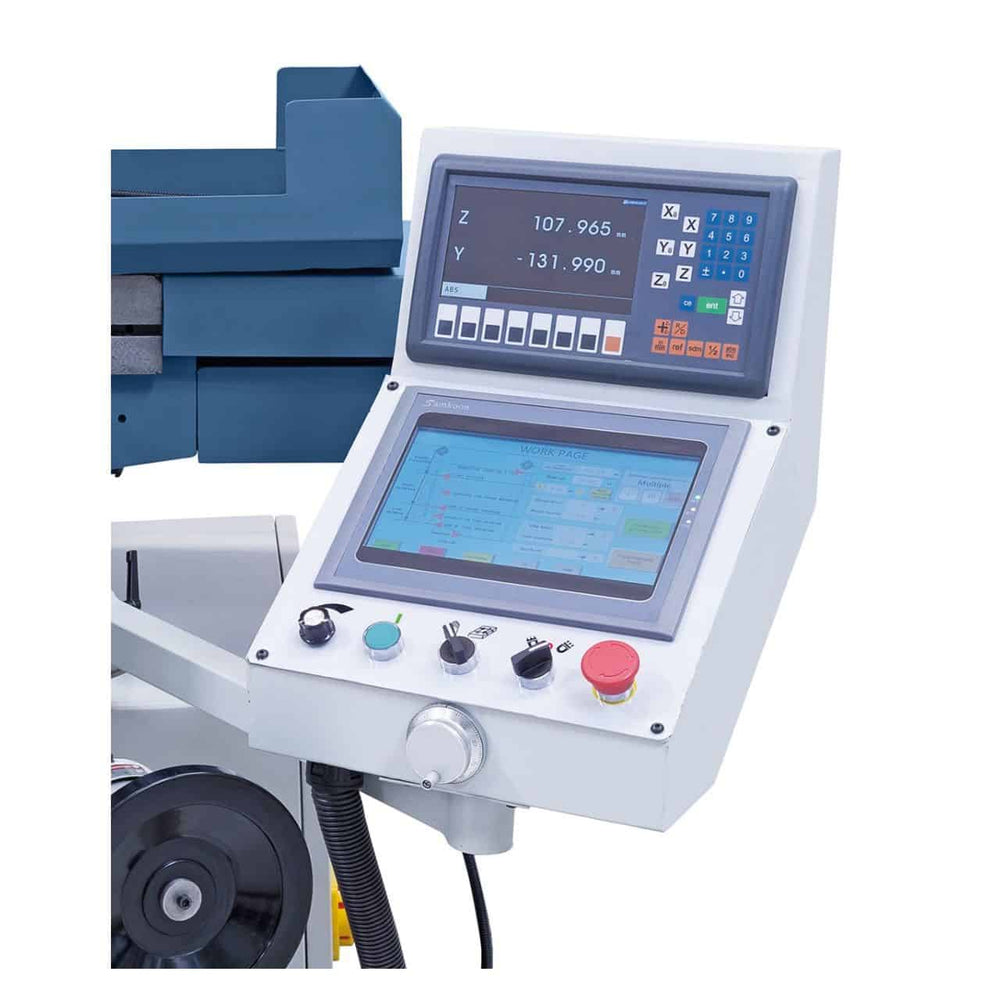

Leitor digital de 2 eixos ES-12 H com display LCD
Controle por tela sensível ao toque
Volante eletrônico
Placa magnética de 300 x 600 mm

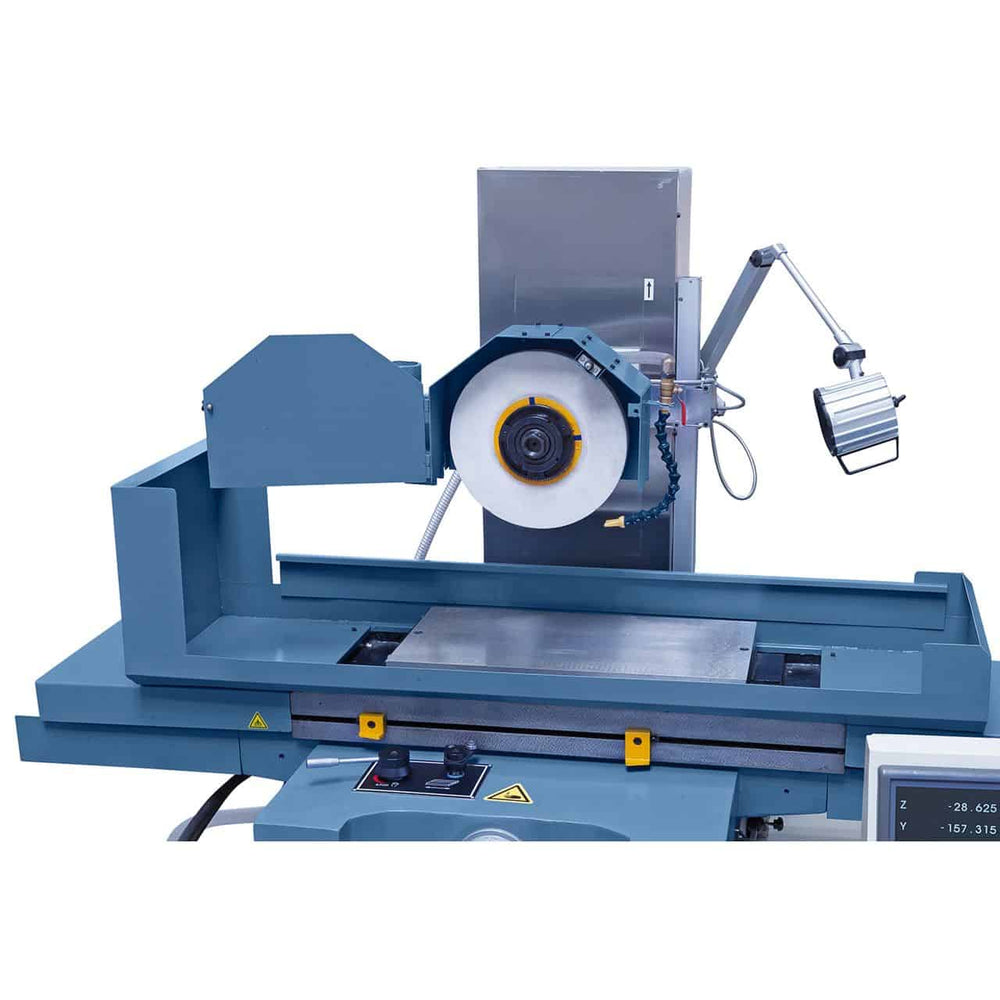

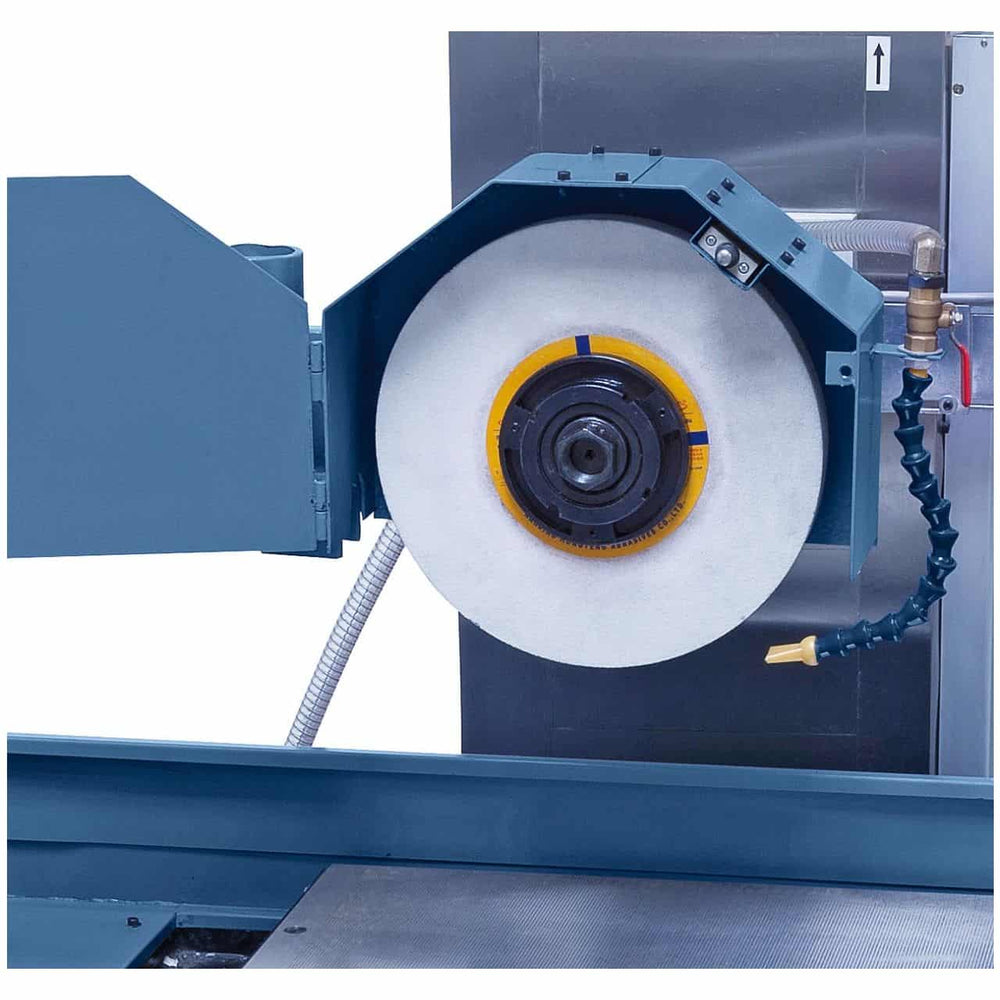

Rebolo de 300 mm de diâmetro com flange
Dispositivo de balanceamento (suporte + eixo)
Capas de proteção
Dispositivo de desmagnetização

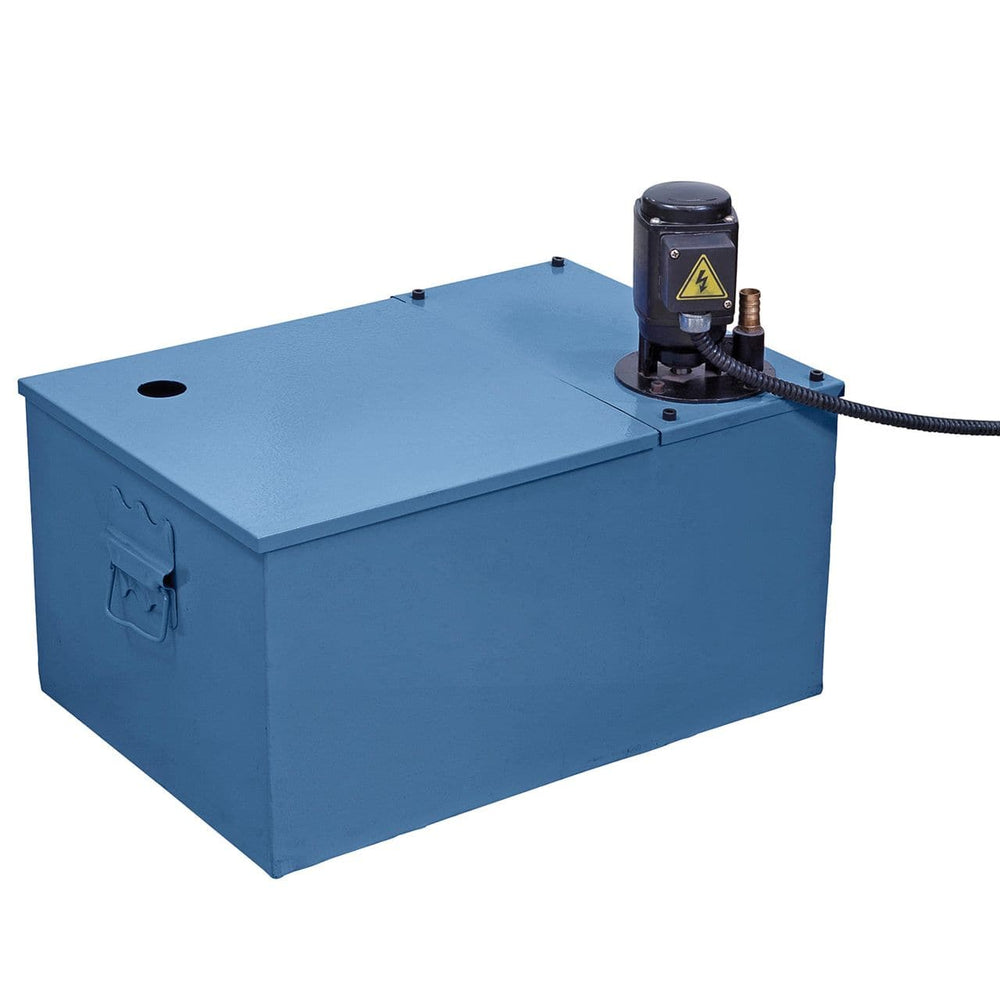

Sistema de refrigeração
Ponta diamantada para dressagem
Pés da máquina

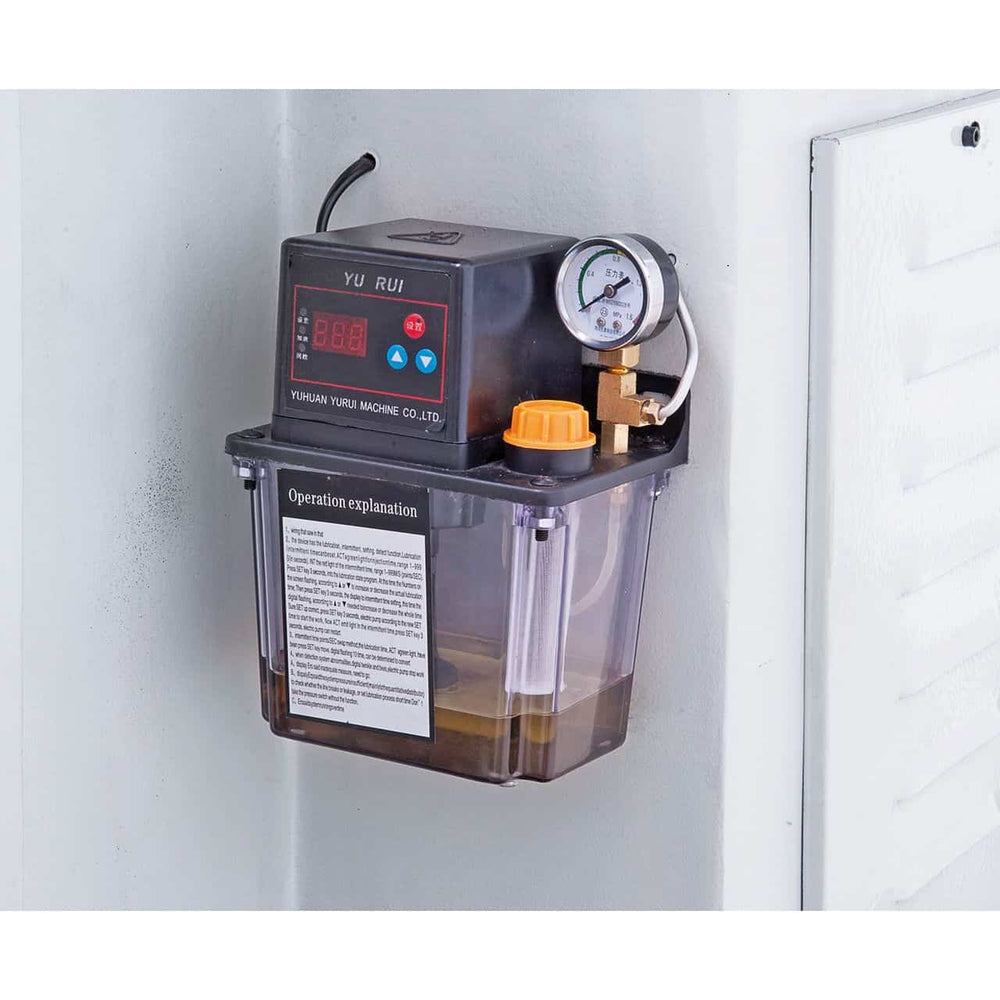

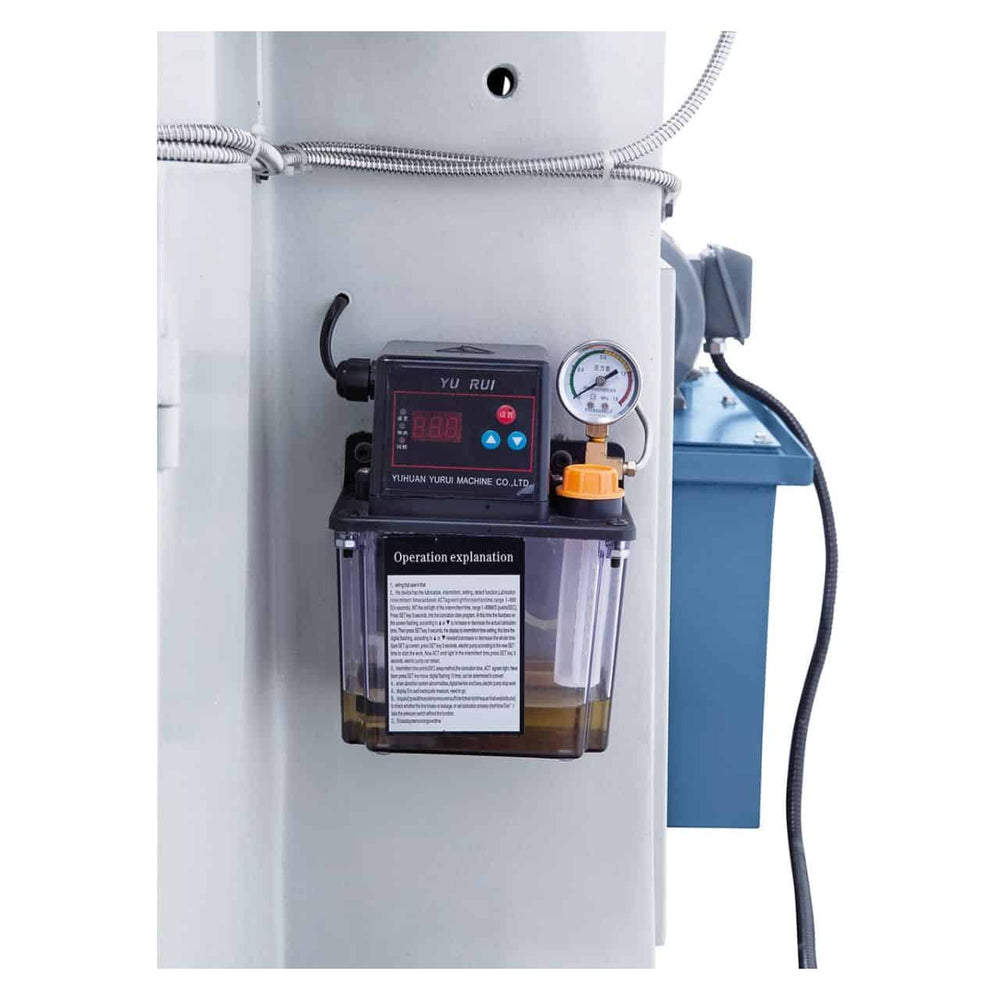

Lubrificação centralizada
Conjunto de ferramentas
Logística
Entrega para Bernardo: 5 a 9 dias úteis (7 dias para o Sul). Peças de reposição originais disponíveis com entrega em 3 a 5 dias úteis. Suporte ao cliente em italiano disponível.
Perguntas Frequentes
Qual a precisão de retificação que pode ser alcançada com a Retificadora Plana Bernardo FSM 3?
Em condições ideais, as retificadoras planas Bernardo atingem tolerâncias dimensionais de IT5–IT6 e rugosidade de Ra 0,4–0,8 µm. A precisão real depende da condição do rebolo (recondicionamento periódico), do material da peça, do fluido de corte e da experiência do operador.
O que significa o sufixo "PLC" na Retificadora Plana Bernardo FSM 3?

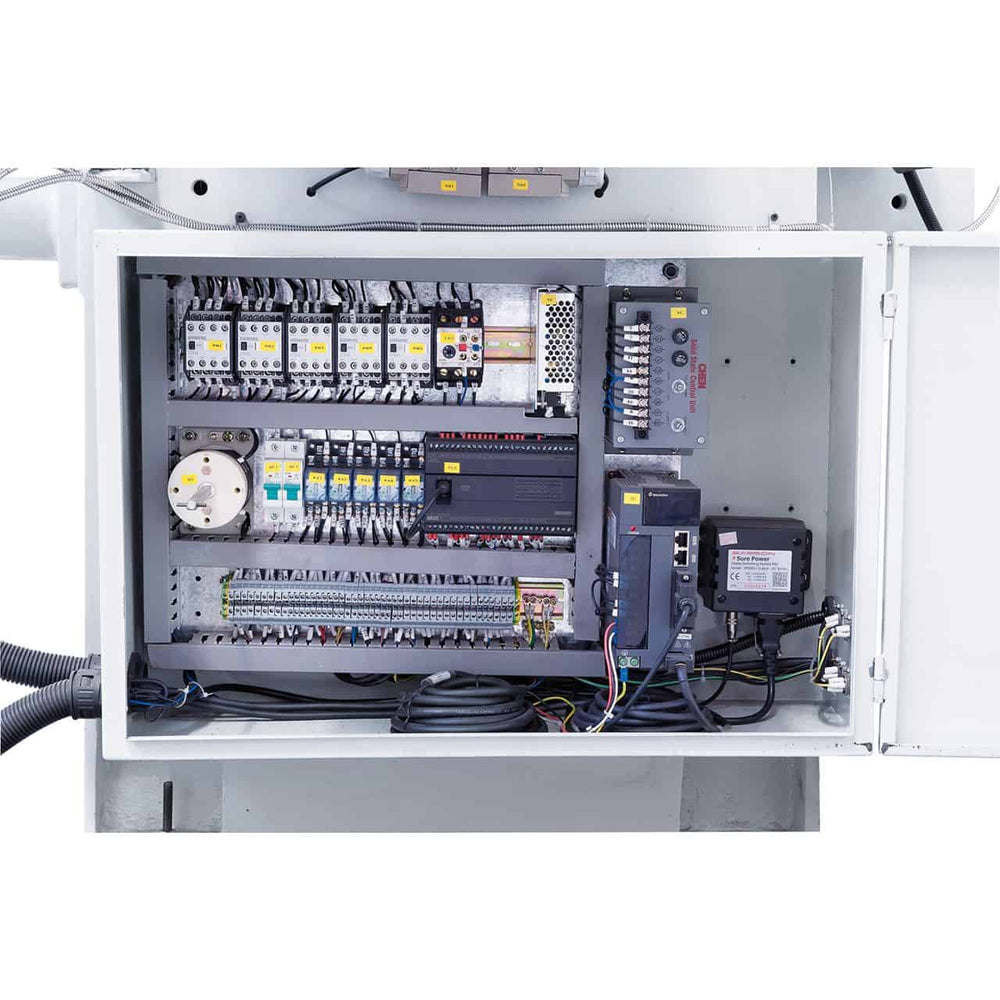

O sufixo PLC indica que a retificadora está equipada com um sistema de controle PLC programável — que permite configurar ciclos de retificação automáticos (número de passes, profundidade por passe, taxa de avanço) sem intervenção manual durante o ciclo. Em comparação com a versão manual, reduz os tempos de ciclo e produz resultados mais consistentes em lotes de peças idênticas.
Qual rebolo devo usar para aço, ferro fundido e alumínio?
Aço: rebolo de coríndon (Al₂O₃) A46K–A60K. Ferro fundido: rebolo de carboneto de silício (SiC) C46K–C60K. Alumínio: rebolo de carboneto de silício C46J–C60J com lubrificação abundante. Não misture materiais diferentes no mesmo rebolo — resíduos metálicos contaminarão a superfície retificada.
A retificadora plana Bernardo FSM 3 requer refrigeração integrada?
As retificadoras planas BSG e FSM são equipadas com um sistema de refrigeração integrado — essencial para a retificação de precisão em aço temperado, evitando queimaduras superficiais que alteram a estrutura do material. Utilize sempre o fluido de corte adequado ao material que está sendo trabalhado.
Peças de reposição e rebolos estão disponíveis?
Peças de reposição genuínas disponíveis com entrega em 3 a 5 dias úteis. Suporte ao cliente em italiano disponível.
