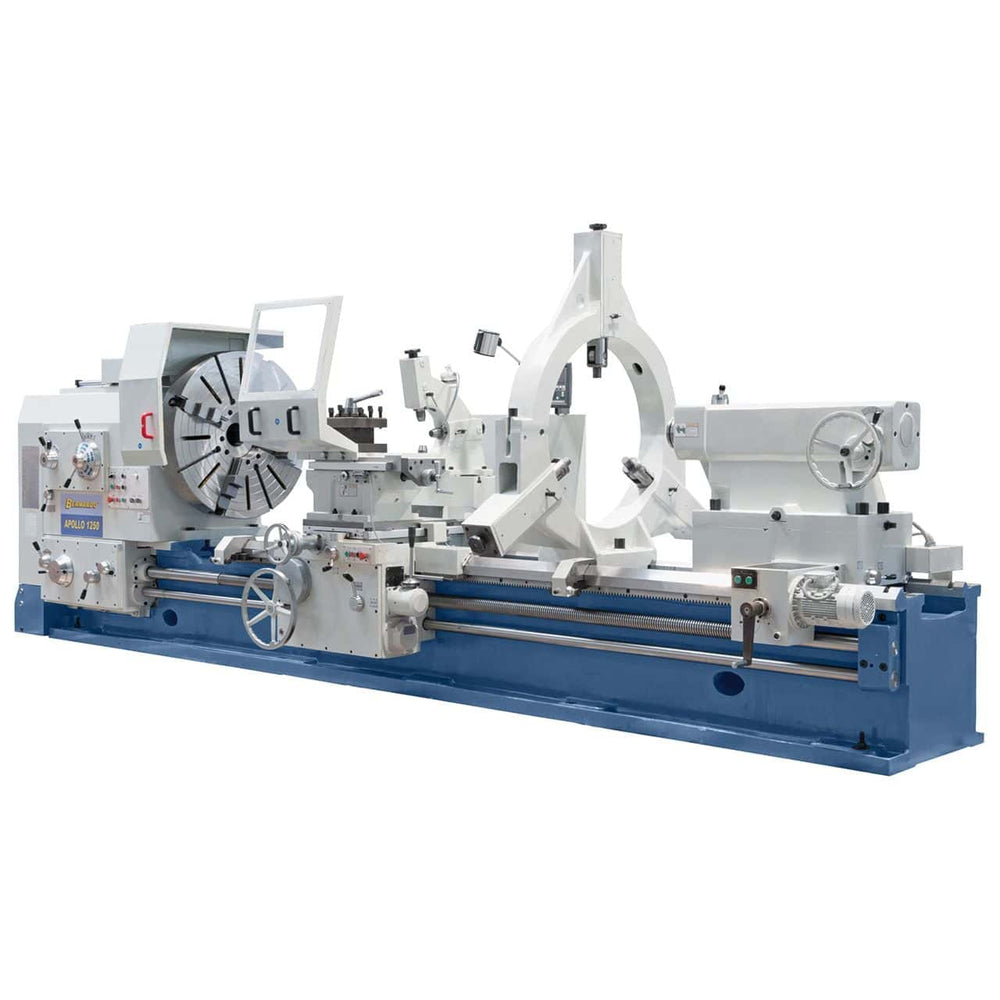

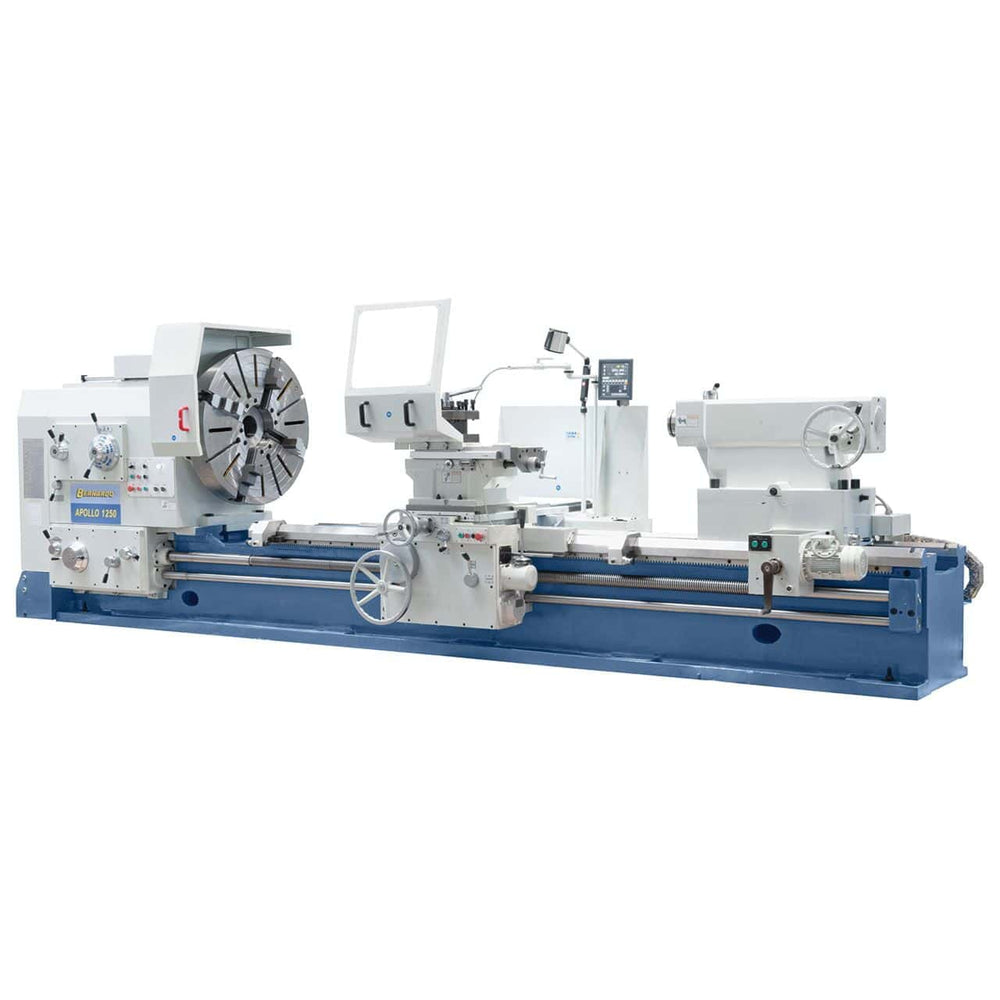

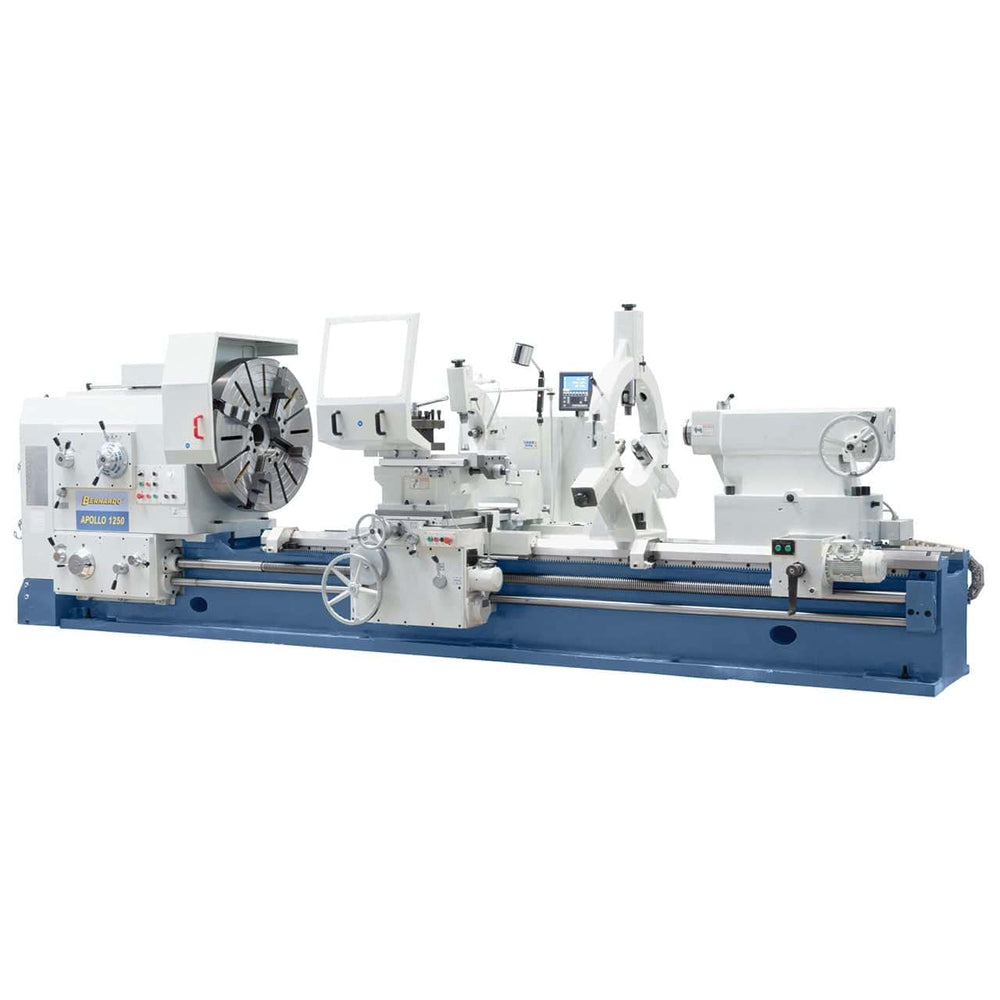

Torno paralelo pesado Bernardo Apollo 1600 x 8000 – distância entre pontos 8000 mm, diâmetro 1600 mm, motor 18-22 kW, MT 7, peso 29.000 kg, DRO 3 eixos incluído
Torno paralelo pesado Bernardo Apollo 1600 x 8000 – distância entre pontos 8000 mm, diâmetro 1600 mm, motor 18-22 kW, MT 7, peso 29.000 kg, DRO 3 eixos incluído está esgotado e será enviado assim que estiver de novo em estoque.
Consegna e Spedizione
Consegna e Spedizione
Add some general information about your delivery and shipping policies.
Torno paralelo pesado Bernardo Apollo 1600 x 8000 – distância entre...
-
Descrizione
-
Sicurezza del prodotto
-
Recensioni
Descrizione
O torno paralelo pesado Bernardo Apollo 1600 x 8000 é o modelo intermédio-pesado da família Apollo. Oferece distância entre as brocas 8000 mm, diâmetro torneável sobre o bancada 1600 mm, diâmetro torneável sobre o carrinho 1200 mm, diâmetro máximo sull'incavo 1800 mm, largura barramento 1100 mm, encaixe cone bucha MT 7 com furo 105 - 130 mm em base à configuração, velocidade bucha 2-400 rpm com mudança marce, motor 18-22 kW a 400V trifásica (em base à configuração). Visualizador digital a 3 eixos ES-12 V incluído, estrutura em ferro fundido massiccia. Peso máquina ca. 29.000 kg. Adequado a settori navale, energetico, mecânico pesado. Produto na Áustria, distribuído em Itália pela Krollit como distribuidor oficial Bernardo desde 2007.
- Distância entre as brocas: 8000 mm
- Diâmetro torneável sobre o bancada: 1600 mm
- Diâmetro torneável sobre o carrinho: 1200 mm
- Diâmetro máximo sull'incavo: 1800 mm
- Largura barramento: 1100 mm
- Encaixe cone bucha: MT 7 com furo 105 - 130 mm em base à configuração
- Motor: 18-22 kW – 400V trifásica (configuração)
- Peso máquina: ca. 29.000 kg
Quem usa l'Apollo 1600 x 8000 e para quê
O Bernardo Apollo 1600 x 8000 é uno dos tornos paralelos pesados intermédio-pesados da gama Apollo, caratterizzato de combinação máxima 1600: 8.000 mm entre as brocas com diâmetro 1.600 mm e incavo 1.800 mm. O barramento rinforzato com largura 1100 mm e l'attacco bucha MT 7 definiscono a fita operacional: trabalho de veios, perfis e peças cilindrici oficinas industriais pesados com cambi marce dedicados a trabalhos gravose. A configuração com mudança marce 2-400 rpm e encaixe MT 7 definisce esta fita como industrial pesado: trabalhos de peças de dimensões considerevoli nos settori navali e energetici. O diâmetro máximo sull'incavo 1.800 mm permite torneamento de flanges e discos de grandes dimensões que o diâmetro sobre bancada 1.600 mm não accoglierebbe. Nos oficinas dos clientes Krollit l'Apollo 1600 x 8000 é scelto de oficinas mecânicas industriais, obras navali para riparazione e ricostruzione eixos e veios, costruttori de componentes para turbine e generatori, e oficinas specializzate em torneamento de precisão sobre peças pesados.
OU seu lugar na gama Bernardo
A família Apollo Bernardo é a linha de tornos paralelos pesados para aplicações industriais. Se articola em 12 modelos organizzati para diâmetro torneável sobre o bancada (1000, 1250, 1600, 2000 mm) e distância entre as brocas (1.500, 2.000, 3.000, 5.000, 8.000 mm). Família 1600 industrial (este modelo): encaixe cone MT 7, barramento 1.100 mm, motor 18-22 kW, velocidade bucha 2-400 rpm com mudança marce. Adequada a trabalhos industriais pesados com mudança marce dedicado para par elevada sobre peças voluminosi. A diferença com Apollo 1600 x 3000 (família com ISO A2-15): a versão MT 7 tem estrutura mais pesado e velocidade mais baixos para par superior, dimensionada para aplicações industriais continue. A diferença com a família 2000: mesmo barramento 1.100 mm e encaixe MT 7, mas diâmetro torneável e diâmetro sull'incavo inferiores.
Logística e apoio Krollit
Envio Bernardo em 5-9 dias úteis (7 dias para ou Sobre o de Itália). Com peso ca. 29.000 kg exige gru de capacidade de carga adequada, pavimentazione industrial dimensionada e fondazione em betão armato. Dimensões ca. 10,0 × 2,8 × 2,7 m: verificar em anticipo l'accesso ao oficina, a altura do teto e os percorsi de transporte. Lunette, contrapontos, buchas autocentranti e acessórios sobressalente originais Bernardo disponíveis de armazém com envio 3-5 dias úteis. Apoio ao cliente em italiano disponível.
Para quem é l'Apollo 1600 x 8000
| Perfil | Compatibilidade | Motivo |
|---|---|---|
| Amador appassionato | Não indicado | Máquina industrial pesado com peso ca. 29.000 kg e linha trifásica 400V industrial richiesta. Aplicação exclusivamente profissional de alto nível. |
| Oficina industrial pesado | Recomendado | Diâmetro torneável 1600 mm sobre o bancada e diâmetro sull'incavo 1800 mm gestiscono peças voluminosi. Barramento 1.100 mm, encaixe MT 7, mudança marce dedicado a par industrial. |
| Obra navale / produção energetica pesado | Recomendado | Configuração top de gama para peças industriais grandes: flanges de grosso diâmetro, veios nautici, rodas de transmissão de macchinari pesados. Motor 18-22 kW e mudança marce dedicado a par continuativa elevada. |
Não indicado para: trabalhos que exigem diâmetro além 1600 mm ou incavo além 1800 mm (a família 2000 com incavo 2.300 mm é dimensionada corretamente); oficinas com necessidades contenute (a família 1000-1250 é mais economica para trabalhos standard); oficinas sem pavimentazione industrial dimensionada ou sem linha trifásica 400V industrial; produção de série a alta cadenza com CNC.
Capacidade de torneamento
| Específica | Valor |
|---|---|
| Distância entre as brocas | 8000 mm |
| Diâmetro torneável sobre o bancada | 1600 mm |
| Diâmetro torneável sobre o carrinho | 1200 mm |
| Diâmetro máximo sull'incavo | 1800 mm |
| Largura barramento | 1100 mm |

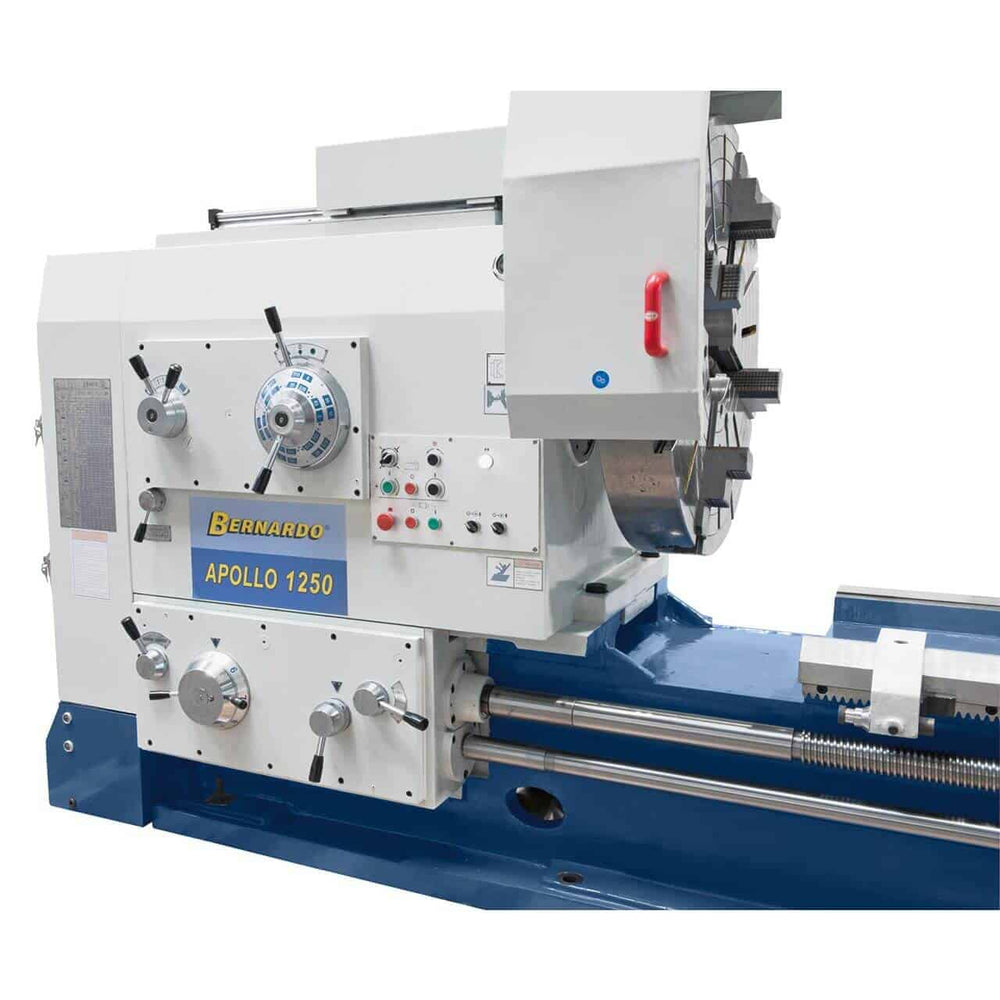

Bucha e velocidade
| Específica | Valor |
|---|---|
| Encaixe cone bucha | MT 7 |
| Furo bucha | 105 - 130 mm em base à configuração |

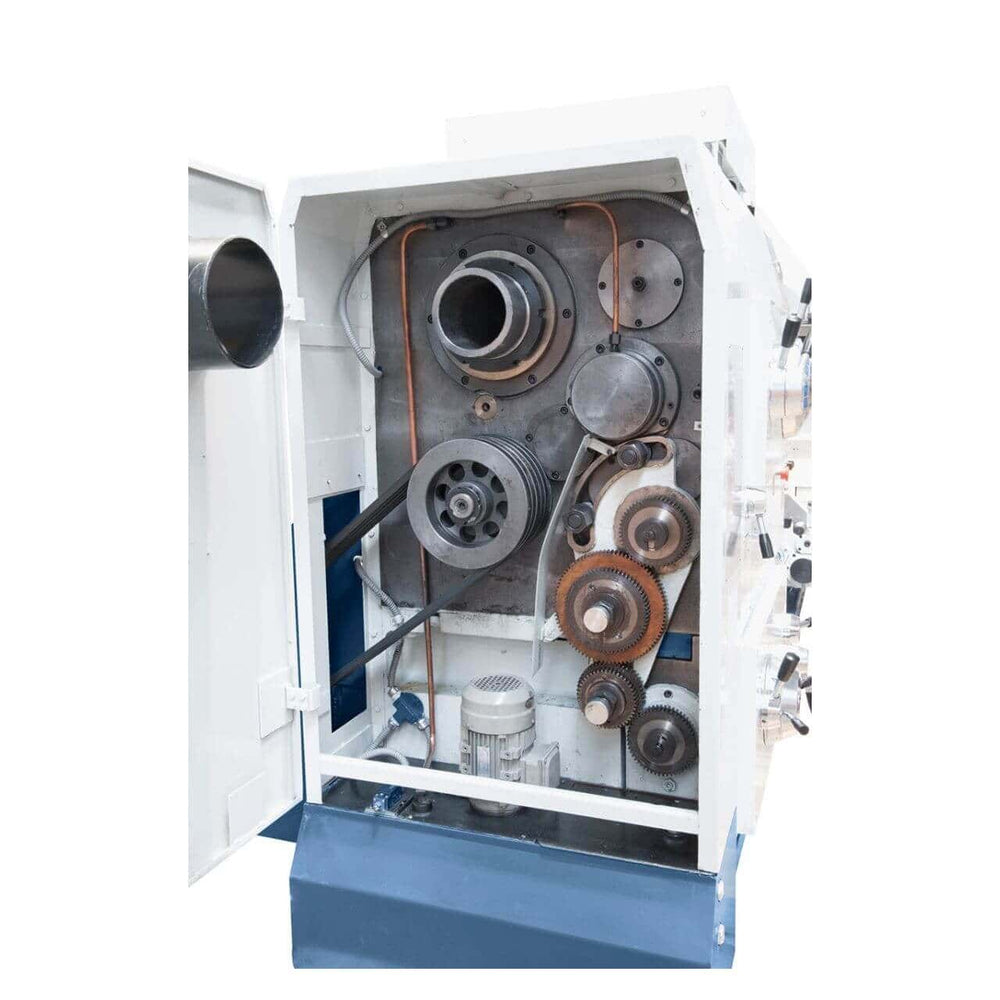

| Velocidade bucha | 2-400 rpm com mudança marce |

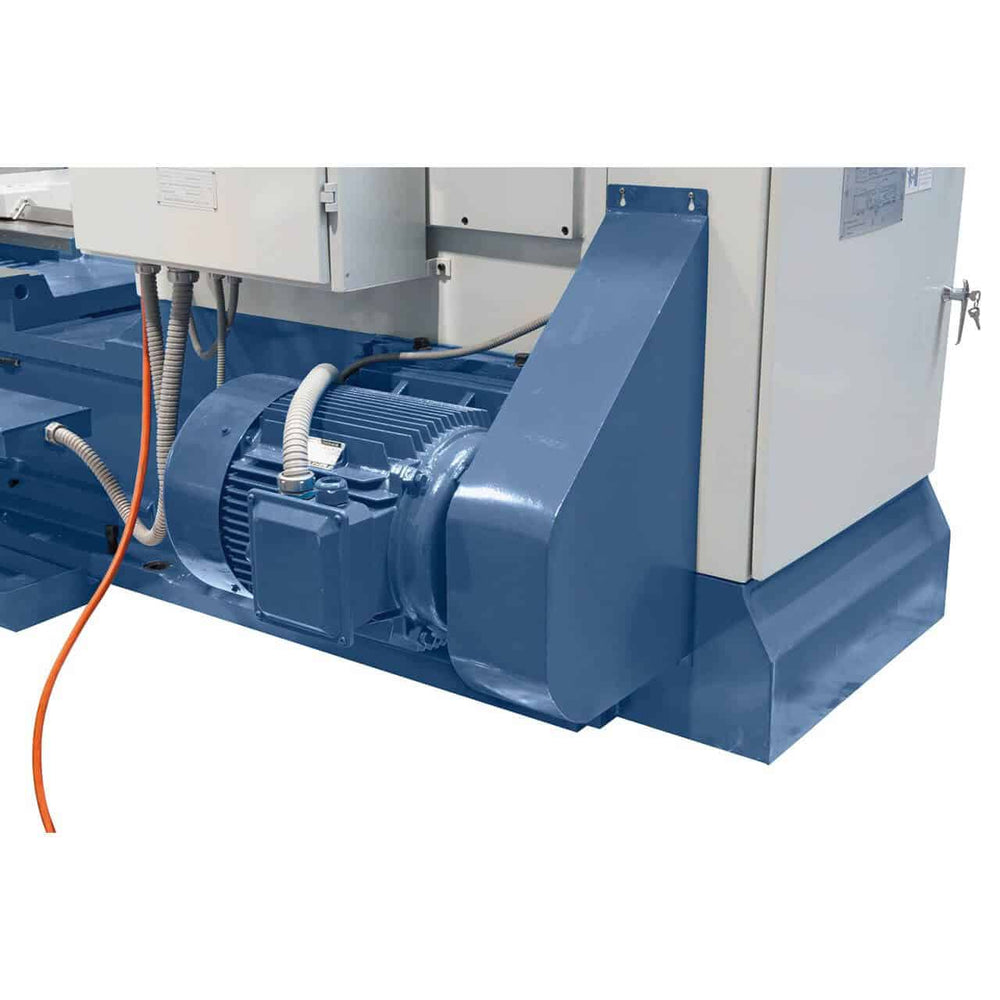

Motor e alimentação
| Específica | Valor |
|---|---|
| Potência motor | 18-22 kW (em base à configuração) |
| Alimentação | 400V – 50Hz – trifásica |
Dimensões e peso
| Específica | Valor |
|---|---|
| Dimensões máquina (L × P × H) | ca. 10,0 × 2,8 × 2,7 m |
| Peso máquina | ca. 29.000 kg |
Conformidade
| Específica | Valor |
|---|---|
| Marcação | CE |
| Diretiva | Máquinas 2006/42/CE |
Equipamento standard
- Torno Bernardo Apollo 1600 x 8000
- Visualizador digital a 3 eixos

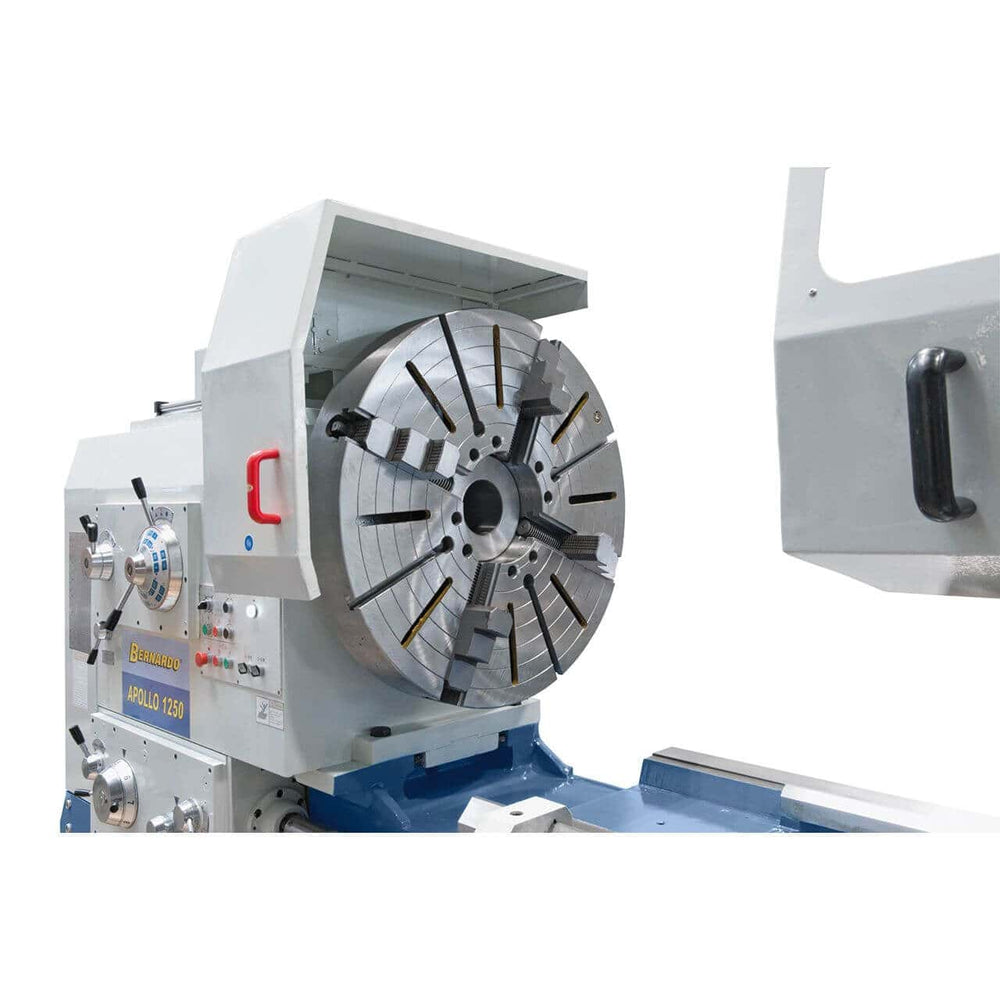

- Bucha autocentrante de 3 mordentes

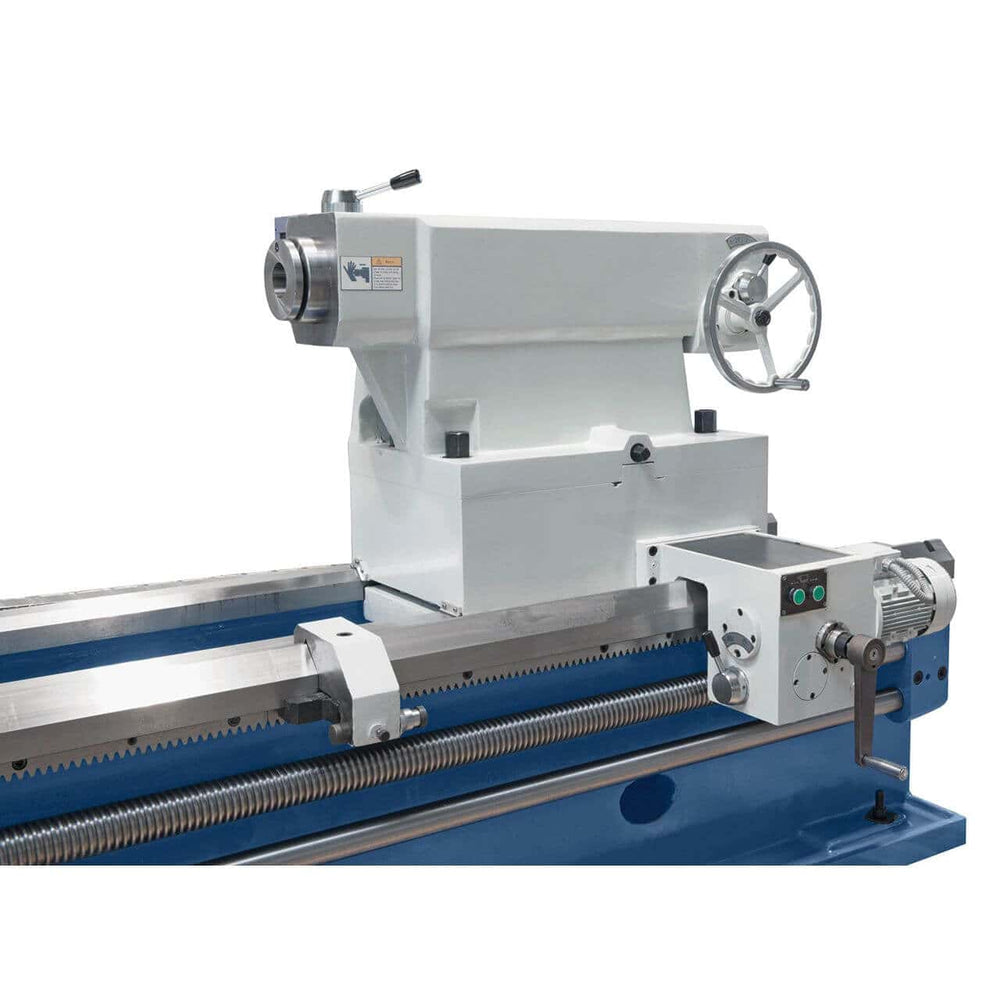

- Contraponto com encaixe CM 7
- Conjunto de engrenagens para roscagem
- Equipamento de servizio
Perguntas frequentes
Quais são os settori típicos de utilização dell'Apollo 1600 x 8000?
Settori navale (veios nautici, eliche, redutores), energetico (eixos turbine, generatori), mecânico pesado (cilindri, polias, rodas dentate). A distância entre as brocas 8000 mm e o diâmetro torneável 1600 mm definiscono a fita operacional.
Esempi de peças típicos: veios de transmissão longos (componentes para motores navali), perfis cilindrici de grossa dimensão (componentes para macchinari industriais), flanges de tubazioni industriais. Para peças específicos verificar em anticipo o diâmetro máximo, a comprimento e o peso de peça em relazione às capacidade da máquina.
Qual espaço operacional exige em oficina?
Dimensões máquina ca. 10,0 × 2,8 × 2,7 m. Para o funzionamento operacional (carga/descarga peças, movimentação, accesso para manutenção) serve un'area global pelo menos 1,5x as dimensões da máquina, com altura teto adequada.
A instalação exige pavimentazione industrial ou fondazione em betão armato dimensionada para o peso da máquina mais os peças típicos. Para a antes instalação é raccomandato consultar um installatore qualificado para a valutazione strutturale e de conformidade do sito.

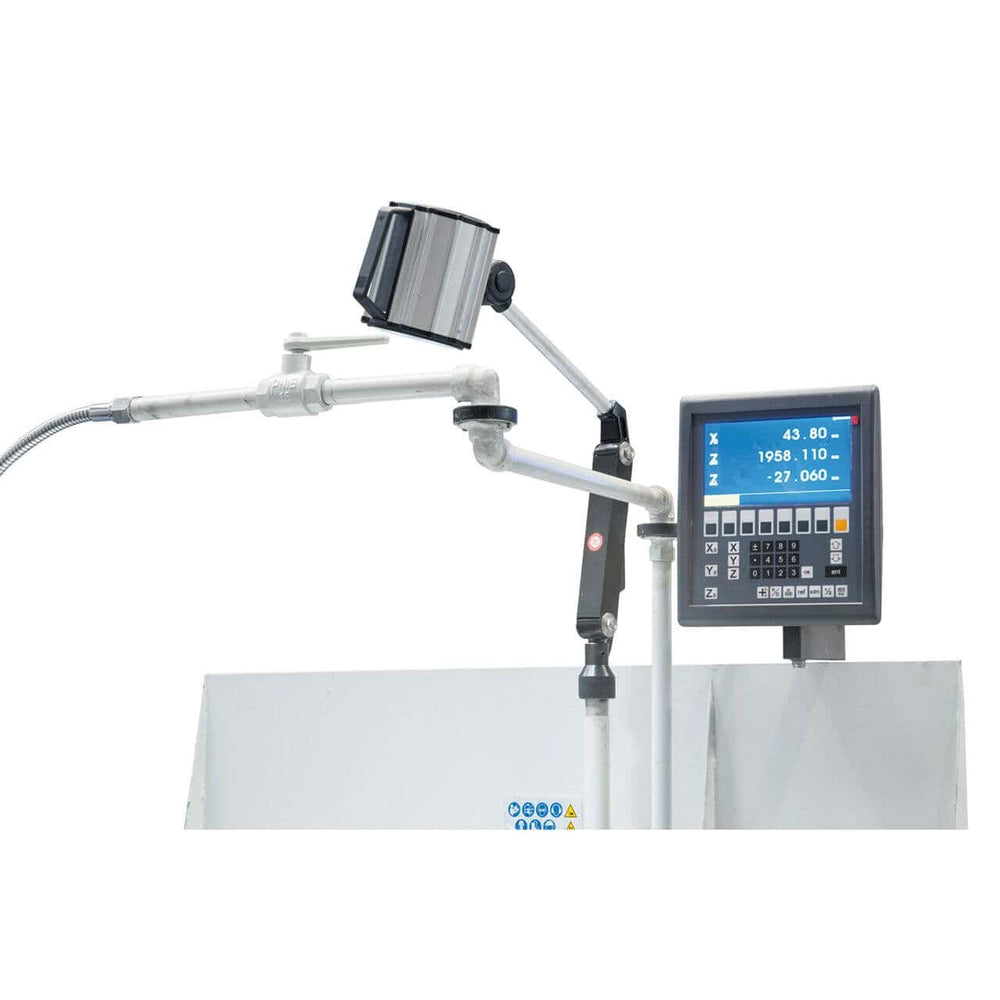

O visualizador digital ES-12 V a 3 eixos é davvero necessário?
Sim para produção de precisão. O DRO mostra em tempo real a posição esatta dos eixos ao centesimo de millimetro, eliminando errori de lettura dos volantini graduati. Sobre um torno pesado de estas dimensões a precisão de posicionamento é determinante para a qualidade das trabalhos.
Sem DRO a precisão de posicionamento depende da lettura visuale dos volantini e da compensazione do gioco das parafusos: errori de 0,1-0,2 mm são típicos. Com DRO a precisão de posicionamento atinge facilmente 0,01 mm. Sull'Apollo é incluído de série a diferença de molti tornos industriais entry de outras marcas onde o DRO é acessório opzionale costoso.
Qual é a diferença prático com a família 2000?
A família 2000 tem diâmetro torneável 2.000 mm (vs 1600 mm) e diâmetro sull'incavo 2.300 mm (vs 1800 mm). Mesmo barramento 1.100 mm e encaixe MT 7. Pesi e dimensões significativamente superiores.
Para oficinas que trabalham regularmente flanges e discos grandes (além 1.600 mm), a família 2000 é obbligata. Para peças entro 1.600 mm a família 1600 é dimensionada corretamente com custo inferior. A diferença é mecânica e dimensionale; as características operative (velocidade, encaixe, motor) são simili.
Qual é a durabilidade útil attesa de um torno Apollo?
Para uso industrial standard a gama Apollo é projetada para durabilidade operacional superior a 25-30 anni com manutenção regular. As componentes soggette a desgaste (rolamentos, guias, sistema de lubrificação, frizioni) são sostituibili com peças sobressalentes originais Bernardo.
A estrutura em ferro fundido stabilizzata, temperada e retificada (característica dos tornos Apollo) não se desgaste significativamente: o barramento e a cabeça mantengono precisão para decenni com manutenção correta. OS componentes meccanici a contatto são dimensionati para uso contínuo industrial e se sostituiscono periodicamente. Peças sobressalentes originais Bernardo disponíveis de armazém com envio 3-5 dias úteis. Para uso intensivo é consigliabile um tampo de manutenção preventiva semestrale.
