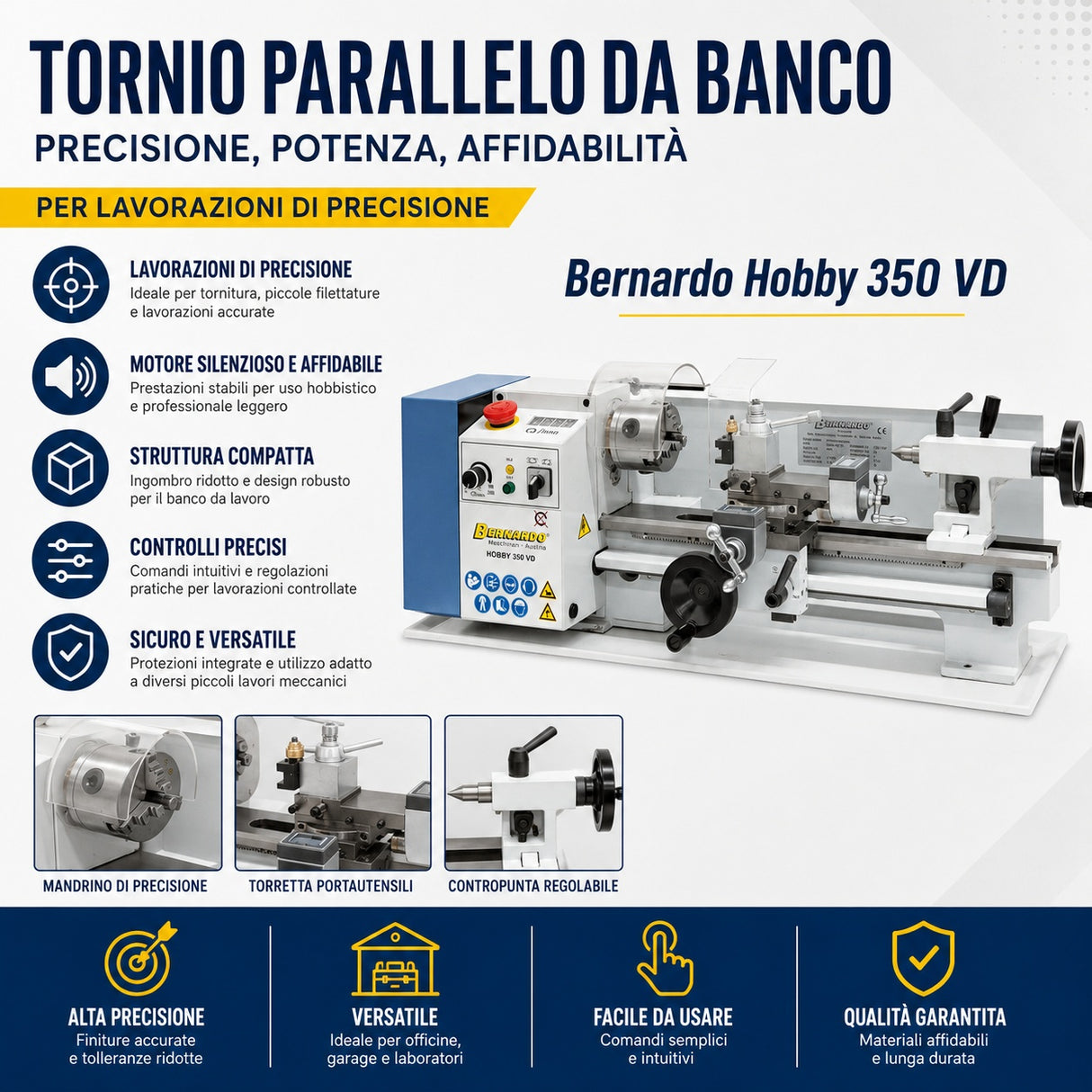

O torno de bancada Bernardo Hobby 350 VD foi projetado para hobbistas avançados e pequenas oficinas artesanais com requisitos de precisão e um visor digital. Distância entre centros de 350 mm, altura do centro de 90 mm, diâmetro de torneamento sobre o barramento de Ø 180 mm, diâmetro do furo do eixo-árvore de Ø 21 mm, cone MT 3, faixa de velocidade de 100 a 1.200 / 100 a 3.000 rpm (faixa dupla, continuamente ajustável). Avanços longitudinais de 0,1 / 0,2 mm/rev. Roscas métricas (10) de 0,4 a 2,0 mm. Placa autocentrante de Ø 80 mm, motor de 0,35 kW (S1 100%) - 0,5 kW (S6 40%) a 230 V monofásico, peso de 44 kg, dimensões da máquina de 770 × 300 × 310 mm (sem base). Distribuído na Itália pela Krollit como distribuidor oficial da Bernardo desde 2007.
-
Distância entre centros: 350 mm
-
Altura do centro: 90 mm
-
Diâmetro de torneamento sobre o barramento: Ø 180 mm
-
Furo do eixo-árvore: Ø 21 mm Cone MT 3
-
Faixa de velocidade: 100 - 1.200 / 100 - 3.000 rpm (faixa dupla, continuamente ajustável)
-
Placa autocentrante: Ø 80 mm
-
Avanços longitudinais: 0,1 / 0,2 mm/rev
-
Roscas métricas: (10) 0,4 - 2,0 mm
-
Visor digital: Velocidade + carro transversal e carro superior
-
Motor: 0,35 kW (S1) / 0,5 kW (S6) - 230 V monofásico
-
Peso: 44 kg
Quem usa o Hobby 350 VD e para quê?
O torno de bancada Bernardo Hobby 350 VD é um torno intermediário da linha Hobby com um diferencial: um visor digital para a velocidade do fuso e a posição do carro transversal e do carro superior. O modelo Hobby 350 VD possui as seguintes dimensões: distância entre centros de 350 mm, altura entre centros de 90 mm e peso de 44 kg. Faixa de velocidade dupla (100-1.200 / 100-3.000 rpm) selecionável por meio de mudança de engrenagem mecânica: faixa baixa para alto torque em materiais duros ou peças grandes, faixa alta para acabamento rápido em materiais macios. Furo do eixo-árvore Ø 21 mm, cone MT3 com placa autocentrante Ø 80 mm. Torre de troca rápida de ferramentas (tamanho 5-4) com 4 insertos padrão: troca de ferramenta em 5 a 10 segundos sem necessidade de ferramentas. Avanços longitudinais de 0,1 / 0,2 mm/rev e roscas métricas de 10 passos (0,4 - 2,0 mm). Adequada para hobbistas avançados, pequenas oficinas artesanais, escolas técnicas com laboratórios didáticos e restauradores de componentes mecânicos. Para uso profissional diário intensivo, considere a linha Hobby 500 (130 kg, avanço automático de 4 passos, roscas métricas e em polegadas).
Seu lugar na linha Bernardo
A linha de tornos para metal Hobby Bernardo é organizada por tamanho e especificações técnicas: o Hobby 140 (distância entre centros de 140 mm, peso de 14 kg) e o Hobby 250 (250 mm, 23 kg) são mini tornos de nível básico sem display, com motor de 0,15 kW; o Hobby 350 VD (350 mm, 44 kg), o Hobby 350 VDM (versão M com torre adicional) e o Hobby 400 Super (400 mm, 50 kg) são modelos intermediários com display digital e torre de troca rápida, com motor de 0,35-0,50 kW; O torno Hobby 500, disponível nas versões monofásica de 230 V e trifásica de 400 V (130 kg, motor de 0,55 kW), é o modelo topo de linha da gama Hobby, com avanços automáticos, usinagem de roscas completas e seis velocidades. Além da gama Hobby, existem os modelos Profi (semiprofissionais, 200-500 kg) e os tornos industriais de alta resistência Goliath (acima de 1.500 kg, motores de 5-15 kW).
O Hobby 350 VD é o modelo de gama média: um visor digital para controlo preciso e uma torre de troca rápida para maior produtividade. Para peças de trabalho menores (nível básico), os modelos Hobby 140/250 são significativamente mais acessíveis. Para produção regular com avanços automáticos e usinagem de roscas completas, o Hobby 500 é a escolha ideal.
Krollit Logistics and Support
Entrega para Bernardo em 5 a 9 dias úteis (7 dias no Sul). Pesando 44 kg, pode ser movido por uma pessoa; o torno é dimensionado para ser colocado em uma bancada de trabalho robusta existente. Insertos para a torre, mandris autocentrantes adicionais, engrenagens de aço de reposição, acessórios e peças sobressalentes originais Bernardo estão disponíveis em estoque e são enviados em 3 a 5 dias úteis. Suporte ao cliente em italiano disponível.
Para quem é a Hobby 350 VD?
| Perfil |
Compatibilidade |
Design |
| Hobbista avançado / pequeno artesão |
Recomendado |
Visor digital para velocidade + carro, torre de troca rápida com 4 insertos. Trocas rápidas de ferramentas durante a usinagem. Distância entre centros de 350 mm e diâmetro do mandril de 80 mm para peças de trabalho de médio a grande porte.
|
| Escola técnica / laboratório de treinamento profissional |
Recomendado |
Visor digital para ensino moderno: os alunos aprendem a ler os movimentos do carro digitalmente. Design robusto adequado para uso intensivo por múltiplos operadores.
|
| Oficina com produção única |
Adequado |
Adequado para peças únicas ou pequenas séries. Para produção regular com alimentação automática e roscas completas, os modelos Hobby 500 (130 kg) ou Profi (acima de 200 kg) são ideais.
|
Não adequado para: roscas completas métricas + polegadas (o modelo Hobby 500 com 11 roscas métricas + 11 roscas em polegadas é a escolha certa); uso profissional contínuo intensivo (o modelo Hobby 500 com 130 kg de capacidade é ideal); peças muito grandes (acima de Ø 180 mm na mesa; o modelo Hobby 500 com Ø 220 mm é a escolha certa).
Capacidade de usinagem
| Especificações |
Valores |
| Distância entre centros |
350 mm |
| Altura do centro |
90 mm |
| Diâmetro de torneamento no barramento |
Ø 180 mm |
| Diâmetro de torneamento no carro transversal |
Ø 110 mm |
Eixo
| Especificações |
Valor |
| Furo do eixo |
Ø 21 mm |
| Cone do furo do eixo |
MT 3 |
| Mandril autocentrante |
Ø 80 mm |
Velocidade e Avanços
| Especificação |
Valor |
| Faixa de velocidade |
100 - 1.200 / 100 - 3.000 rpm (faixa dupla, continuamente ajustável) |
| Avanços longitudinais |
0,1 / 0,2 mm/rev |
Roscas
| Especificação |
Valor |
| Roscas métricas |
(10) 0,4 - 2,0 mm |
Contraponto
| Especificar |
Valor |
| Curso da bucha do contraponto |
60 mm |
| Contraponto para contraponto |
MT 2 |
Motor e fonte de alimentação
| Especificar |
Valor |
| Potência do motor S1 100% |
0,35 kW |
| Potência do motor S6 40% |
0,5 kW |
| Tensão |
230V monofásico |
Visor digital
| Especificações |
Valor |
| Indicação de velocidade |
Visor LCD digital |
| Indicação do carro transversal e do carro superior |
Visor digital incluído |
Dimensões e Peso
| Especifique |
Valor |
| Dimensões da máquina (C × L × A) |
770 × 300 × 310 mm (sem base) |
| Peso |
44 kg |
Conformidade
| Especificação |
Valor |
| Marcação |
CE |
| Diretiva |
Diretiva de Máquinas 2006/42/CE |
Equipamento Padrão
- Torno Bernardo Hobby 350 VD
- Mandril autocentrante Ø 80 mm
- Proteção do fuso
- Porta-ferramentas de troca rápida (tamanho 5-4) com 4 Insertos
- Engrenagens de aço sobressalentes
- Protetor contra respingos
- Indicador digital de velocidade
- Visor digital para carro transversal e carro superior
- Contraponto fixo
- Kit de ferramentas
- Manual do usuário em italiano
Perguntas frequentes
A fonte de alimentação monofásica de 230 V é realmente profissional?
Para a linha Hobby, sim. O motor de 0,35 kW (S1) - 0,5 kW (S6) foi dimensionado para uso contínuo em 230 V monofásico. A máquina foi dimensionada para uso amador avançado e pequenas oficinas artesanais, não para produção industrial intensiva.
Verificações recomendadas antes da instalação: linha de alimentação com seção transversal adequada (cabo de no mínimo 2,5 mm²), disjuntor dedicado de 16 A, tomada industrial CEE de 16 A e 230 V (preferencial em relação a uma tomada Schuko para uso profissional). Para oficinas com outras cargas simultâneas (compressores, aspiradores de pó), verifique a potência disponível no medidor. Para uso industrial diário intensivo, recomenda-se um torno com motor trifásico de 400 V (versão 400 V da linha Hobby 500 ou Profi).
Quais peças posso usinar com o Hobby 350 VD?
Peças típicas: torneamento cilíndrico de eixos e cilindros de até Ø 180 mm e comprimento de 350 mm entre centros, faceamento, ranhuramento, chanframento e arredondamento, rosqueamento (10) 0,4 - 2,0 mm métrico. Materiais típicos: aços macios (Fe360, S235), aços-liga (C45, 39NiCrMo3), alumínio e ligas leves, latão, bronze, plásticos técnicos.
Limites de usinagem: Diâmetro máximo da mesa de 180 mm, diâmetro do carro transversal de 110 mm, diâmetro do furo do fuso de 21 mm (limite máximo para barras com furo passante). Para peças maiores, os modelos de ponta ou tornos industriais são os mais adequados (linha Profi de 200 a 500 kg ou Goliath de 1.500 a 3.500 kg). Para uso em oficinas de hobby/pequenas oficinas, seu tamanho é adequado para a maioria das necessidades padrão.
A máquina já está completa ou são necessários acessórios adicionais?
A máquina vem com equipamentos padrão suficientes para uso imediato: placa autocentrante de 80 mm de diâmetro, torre de troca rápida de ferramentas com 4 insertos, contraponto fixo, proteção do eixo-árvore, proteção contra respingos e kit de ferramentas.
Acessórios opcionais normalmente adquiridos separadamente: placas autocentrantes de diferentes diâmetros para peças específicas, lunetas fixas para peças longas, placa de 4 castanhas para peças não cilíndricas, conjuntos adicionais de ferramentas de torneamento (desbaste, acabamento, rosqueamento, furação) e um contraponto rotativo (se a máquina tiver um contraponto fixo). Para a maioria das aplicações padrão de hobby, o equipamento básico é suficiente; Para produções específicas ou peças especiais, considere acessórios dedicados.
Como seleciono a faixa de velocidade dupla (100-1.200 / 100-3.000 rpm)?
A seleção entre as duas faixas é feita por meio de uma alavanca de mudança mecânica (alavanca de seleção no cabeçote do torno): faixa baixa de 100-1.200 rpm para alto torque em materiais duros ou peças grandes, faixa alta de 100-3.000 rpm para acabamento rápido em materiais macios e peças pequenas. Dentro de cada faixa, a velocidade é continuamente ajustável.
A velocidade ideal depende de: material (aço macio 80-150 m/min, aço duro 50-80 m/min, alumínio 200-400 m/min), diâmetro da peça (a velocidade de corte linear deve ser constante) e tipo de usinagem (desbaste em velocidades mais baixas, acabamento em velocidades mais altas). Para produção regular, recomenda-se registrar as velocidades ideais em uma planilha para referência.
Posso instalar o Hobby 350 VD em qualquer bancada?
Sim, em bancadas robustas com capacidade de carga superior ao peso da máquina (44 kg) mais as peças. A bancada deve ser estável e nivelada: bancadas instáveis causam vibrações durante o torneamento, comprometendo a precisão do trabalho.
Para oficinas domésticas ou escolas, recomenda-se uma bancada de marcenaria robusta (por exemplo, WB 1500 Hobby ou WB 2000 Hobby da linha Bernardo) com tampo de madeira maciça de faia. Para uso amador avançado, considere uma base de torno dedicada (feita de chapa de aço) para maior estabilidade. Importante: a máquina deve ser fixada à bancada com parafusos passantes através dos furos designados na base para evitar deslizamento durante a usinagem.
