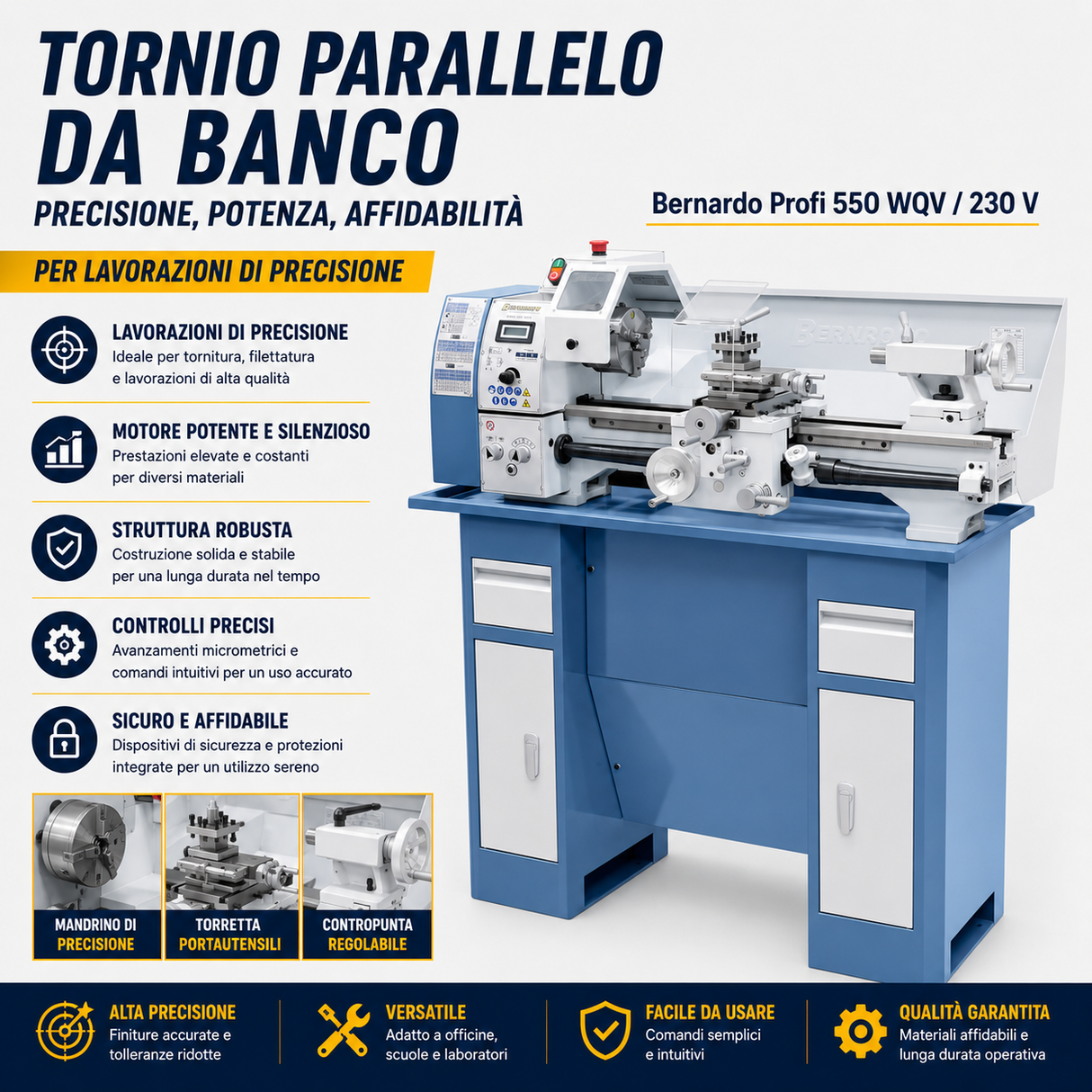

O torno de bancada Bernardo Profi 550 WQV foi projetado para oficinas profissionais, oficinas artesanais e hobbistas avançados que precisam usinar peças de médio a grande porte, realizar rosqueamento avançado e utilizar avanços transversais independentes. Distância entre centros de 550 mm, altura do centro de 125 mm, diâmetro de torneamento sobre o barramento de Ø 250 mm, furo do eixo-árvore de Ø 26 mm com cone MT 4, placa autocentrante DK11 de Ø 125 mm com flange, faixa de velocidade de 50 a 1.000 rpm / 100 a 2.000 rpm (infinitamente variável). Avanços longitudinais (6) de 0,06 a 0,32 mm/rev, avanços transversais (4) de 0,03 a 0,075 mm/rev. Roscas métricas (18) de 0,2 a 3,5 mm, roscas em polegadas (21) de 8 a 56 TPI. Curso da bucha do cabeçote móvel de 70 mm, cone MT 2. Motor de 0,75 kW (S1) - 1,0 kW (S6) a 230 V monofásico, peso de 120 kg, dimensões da máquina 1.210 × 610 × 450 mm (sem base). Distribuído na Itália pela Krollit como distribuidor oficial da Bernardo desde 2007.
-
Distância entre centros: 550 mm
-
Altura do centro: 125 mm
-
Diâmetro de torneamento sobre o barramento: Ø 250 mm
-
Furo do eixo-árvore: Ø 26 mm Cone MT 4
-
Placa autocentrante: DK11 Ø 125 mm com flange
-
Faixa de velocidade: 50-1.000 / 100-2.000 rpm (infinitamente variável)
-
Avanços longitudinais: (6) 0,06-0,32 mm/rev
-
Avanços transversais: (4) 0,03-0,075 mm/rev
-
Roscas métricas: (18) 0,2-3,5 mm
-
Roscas em polegadas: (21) 8-56 TPI
-
Visor digital: Indicação de velocidade
-
Motor: 0,75 kW (S1) / 1,0 kW (S6) - 230 V monofásico
-
Peso: 120 kg
Quem usa a Profi 550 WQV e para quê?
A Bernardo Profi 550 WQV é a Torno topo de linha da gama Profi: peso 120 kg, dimensões 1.210 × 610 × 450 mm. Distância entre centros de 550 mm (a maior da gama Profi), altura do centro de 125 mm, diâmetro de torneamento de Ø 250 mm no barramento. Placa autocentrante DK11 Ø 125 mm com furo de Ø 26 mm, cone MT4 (furo maior que o da gama Profi média, que possui Ø 20 mm MK3). O furo de Ø 26 mm permite a usinagem de barras passantes de diâmetros maiores, uma característica fundamental para a produção de peças a partir de barras. O Profi 550 WQV possui um diferencial: regulagem eletrônica contínua de velocidade com display digital. Dupla faixa (50-1000 / 100-2000 rpm) selecionável por meio de troca de marchas mecânica. Diferença em relação à Profi 550 WQ (mudança de engrenagem mecânica de 6 passos): a WQV permite o ajuste preciso da velocidade ideal para cada material, enquanto a WQ oferece maior estabilidade sob carga. Característica distintiva da linha 550 W: avanços longitudinais (6 passos de 0,06 a 0,32 mm/rev) e transversais (4 passos de 0,03 a 0,075 mm/rev) independentes. Isso permite selecionar avanços diferentes para os dois sentidos de torneamento, uma característica crucial para ciclos complexos de desbaste e acabamento. Roscas métricas de 18 passos (0,2 a 3,5 mm) e roscas em polegadas de 21 passos (8 a 56 TPI): a maior cobertura da linha Profi. Seletor de roscas dedicado para configuração rápida de roscas padrão. Motor de 0,75 kW (S1) a 1,0 kW (S6): Menos potente que o Profi 450, mas com taxas de avanço e roscas mais elevadas (a gama 550 foi concebida para a produção de peças mais complexas que requerem múltiplas operações de usinagem, e não para desbaste agressivo). Nos laboratórios de clientes da Krollit, a gama Profi 550 W é a escolha de oficinas profissionais com produção regular de peças roscadas complexas, laboratórios de prototipagem e escolas técnicas avançadas.
O seu lugar na gama Bernardo
A gama de tornos para metal Bernardo Profi está organizada por tamanho e características: Profi 300 V, 400 G, 400 V (compacto, 60-65 kg, motor de 0,50-0,60 kW, velocidade variável eletrónica) para hobbistas avançados e pequenas oficinas; Profi 450 S e 450 S Vario (médio, 112 kg, motor de 0,90 kW) para oficinas com utilização diária; As máquinas Profi 550 WQ e 550 WQV (pesadas, com 120 kg e motor de 0,75 kW, mas com avanços longitudinais e transversais independentes e usinagem completa de roscas) são ideais para a produção profissional de peças roscadas complexas. Abaixo da linha Profi, encontra-se a linha Hobby (nível básico, de 14 a 130 kg); acima, a linha Goliath (industrial pesada, de 1.500 a 3.500 kg).
A Profi 550 WQV é o modelo topo de linha da série Profi, com velocidade contínua: dimensões e características da 550 WQ, mas com ajuste preciso de velocidade. Diferenças em relação à 550 WQ (com troca de engrenagens mecânica): a WQV oferece versatilidade de materiais e ajuste fino, enquanto a WQ oferece estabilidade sob carga. Para uso industrial pesado (mesas com diâmetro superior a 250 mm ou peças muito pesadas), a linha Goliath é a opção ideal. Para uso menos intensivo com peças de tamanho médio (230 mm de diâmetro), a Profi 450 S/450 S Vario é ideal.
Logística e Suporte Krollit
A Bernardo entrega em 5 a 9 dias úteis (7 dias no Sul). O peso de 120 kg requer uma transpaleteira ou duas a três pessoas para descarregar com cuidado. A máquina é fornecida SEM base: recomenda-se uma base Bernardo específica ou uma bancada robusta (capacidade de 200+ kg) para o posicionamento. Engrenagens de aço de reposição, mandris autocentrantes adicionais, insertos para torre de 4 estações, acessórios originais Bernardo e peças sobressalentes estão disponíveis em estoque e são enviados em 3 a 5 dias úteis. Suporte ao cliente em italiano disponível.
Para quem é a Profi 550 WQV?
| Perfil |
Compatibilidade |
Padrão |
| Oficina profissional com produção de peças roscadas complexas |
Recomendado |
Roscas métricas de 18 passos (0,2-3,5 mm) + roscas em polegadas de 21 passos (8-56 TPI): a maior cobertura da linha Profi. Avanços longitudinais (6 passos) e transversais (4 passos) separados para ciclos complexos.
| |
| Laboratório de prototipagem mecânica
| Recomendado
| Furo do fuso Ø 26 mm, cone MT4 para barras. Mostrador de rosca dedicado para configuração rápida. Ajuste contínuo para precisão em materiais específicos.
|
| Hobbista avançado com necessidades avançadas de rosqueamento
| Adequado |
Máquina de grande porte para uso ocasional em hobby padrão. Para necessidades mais simples, os modelos Profi 300 V/400 G/400 V/450 S são significativamente mais econômicos.
|
Não adequado para: uso industrial pesado com peças acima de Ø 250 mm (a linha Goliath tem o tamanho correto); trabalhos ocasionais de hobby simples (grande porte; a linha Profi compacta de 60-65 kg é significativamente mais econômica); Alimentação trifásica de 400 V (para oficinas com alimentação trifásica, a versão de 400 V da linha Hobby 500 ou Goliath é a mais adequada); Programação CNC (tornos Profis são manuais, não CNC).
Capacidade de usinagem
| Especificações |
Valores |
| Distância entre centros |
550 mm |
| Altura do centro |
125 mm |
| Diâmetro de torneamento sobre o barramento |
Ø 250 mm |
| Largura do barramento |
135 mm |
Eixo
| Especificações |
Valor |
| Furo do eixo |
Ø 26 mm |
| Cone do furo do eixo |
MT 4 |
| Mandril autocentrante |
DK11 Ø 125 mm com flange |
Velocidade e Avanços
| Especificação |
Valor |
| Faixa de velocidade |
50-1.000 / 100-2.000 rpm (infinitamente variável) |
| Avanços longitudinais |
(6) 0,06-0,32 mm/rev |
| Avanços transversais |
(4) 0,03-0,075 mm/rev |
Roscas
| Especificar |
Valor |
| Roscas métricas |
(18) 0,2-3,5 mm |
| Roscas em polegadas |
(21) 8-56 TPI |
Contraponto
| Especificar |
Valor |
| Compass racing Contra-ponto |
70 mm |
| Contra-ponto de ajuste |
MT 2 |
Motor e fonte de alimentação
| Especificar |
Valor |
| Potência do motor S1 100% |
0,75 kW |
| Potência do motor S6 40% |
1,0 kW |
| Tensão |
230V monofásico / 50 Hz |
Indicação digital
| Especificar |
Valor |
| Visor de velocidade |
Indicação digital de rpm |
Dimensões e peso
| Especificar |
Valor |
| Dimensões da máquina (C × L × A) |
1.210 × 610 × 450 mm (sem base) |
| Peso |
120 kg |
Conformidade
| Especificação |
Valor |
| Marcação |
CE |
| Diretiva |
Diretiva de Máquinas 2006/42/CE |
Equipamento Padrão
- Torno Bernardo Profi 550 WQV, completo
- Placa autocentrante DK11, Ø 125 mm, com flange
- Flange de Ø 125 mm
- Carro transversal com suporte superior
- Engrenagens sobressalentes
- Torre de ferramentas de 4 estações
- Contraponto fixo
- Seletor de roscas
- Proteção do fuso
- Proteção contra respingos
- Tampa do fuso de esferas
- Visor digital de velocidade
- Kit de ferramentas
- Manual do usuário em italiano
Perguntas frequentes
Qual a vantagem de avanços longitudinais e transversais separados?
Permite escolher avanços diferentes para as duas direções de torneamento: avanço longitudinal (carro movendo-se paralelamente ao eixo da peça) e avanço transversal (carro movendo-se perpendicularmente). Uma característica fundamental para ciclos de usinagem que exigem desbaste rápido em uma direção e acabamento lento na outra.
Exemplo prático: torneamento de um eixo com desbaste longitudinal (avanço de 0,2 a 0,32 mm/rev para remoção rápida de material) seguido de acabamento transversal de um ressalto (avanço de 0,03 a 0,05 mm/rev para acabamento preciso da superfície lateral). Sem avanços separados, o operador teria que trocar de marcha entre as duas operações, o que atrasaria o ciclo. Com avanços separados, a troca é automática por meio de uma alavanca seletora.
Uma fonte de alimentação monofásica de 230 V é realmente suficiente para uso profissional?
Para a Profi 550 WQV, sim. O motor de 0,75 kW (S1) - 1,0 kW (S6) foi projetado para uso contínuo em 230 V monofásico. A máquina foi dimensionada para uso profissional em oficinas artesanais, não para produção industrial pesada.
Verificações recomendadas antes da instalação: linha elétrica com bitola adequada (cabo de 4 mm² para motores de 0,90 kW ou mais, 2,5 mm² para motores de 0,50 a 0,80 kW), disjuntor dedicado de 16 a 20 A, tomada industrial CEE de 16 A e 230 V. Para oficinas com outras cargas simultâneas (compressores, exaustores), verifique a potência disponível no medidor (mínimo de 6 kW para uso simultâneo). A gama Goliath, com motor trifásico de 9 kW e 400 V, foi concebida para uso industrial pesado.
Que peças posso usinar com a Profi 550 WQV?
Peças típicas: torneamento cilíndrico de eixos e cilindros até Ø 250 mm e comprimento de 550 mm entre centros, faceamento, ranhuramento, chanframento e arredondamento de filetes, roscas métricas (18) de 0,2 a 3,5 mm e roscas em polegadas (21) de 8 a 56 TPI. Materiais típicos: aço macio (Fe360, S235), aço liga (C45, 39NiCrMo3), aço inoxidável (AISI 304, 316), alumínio e ligas leves, latão, bronze, plásticos técnicos.
Limitações: Diâmetro máximo da mesa de 250 mm, furo do fuso Ø 26 mm (limite máximo para barras com furo passante). Para peças maiores, os modelos de gama superior da linha Profi ou da linha Goliath são adequados. Para uso ocasional padrão em trabalhos de hobby, todos os modelos Profi são adequados; para produção regular com peças específicas, verifique a capacidade do modelo escolhido.
Preciso comprar uma base separadamente?
Sim, se você deseja instalar a máquina em uma posição fixa na oficina. A Profi 550 WQV é fornecida SEM base: ela é normalmente instalada em uma base Bernardo dedicada (disponível separadamente) ou em uma bancada robusta com capacidade de carga superior a 200 kg.
A base Bernardo dedicada para a linha Profi média/pesada inclui: uma estrutura de aço dobrado, ajuste de altura para ergonomia do operador, bandeja de cavacos integrada e gavetas de ferramentas opcionais. Para uso profissional diário, recomenda-se uma base dedicada para maior estabilidade durante a usinagem e melhor ergonomia.
A máquina já está completa ou são necessários acessórios adicionais?
A máquina vem com equipamentos padrão suficientes para uso imediato: placa autocentrante DK11 Ø 125 mm com flange, torre de ferramentas de 4 posições, contraponto fixo, engrenagens de aço sobressalentes, proteção do fuso, proteção contra respingos e tampa do fuso de esferas, além de kit de ferramentas.
Acessórios opcionais geralmente adquiridos separadamente: placas autocentrantes de vários diâmetros, lunetas fixas para peças longas, placa de 4 castanhas para peças não cilíndricas, conjuntos adicionais de ferramentas de torneamento (HSS, metal duro) e pinças MK3/MT4. O equipamento básico é suficiente para a maioria das operações de usinagem padrão; para lotes de produção específicos, considere os acessórios dedicados. Todos os acessórios originais Bernardo estão disponíveis na Krollit com entrega em 3 a 5 dias úteis.
