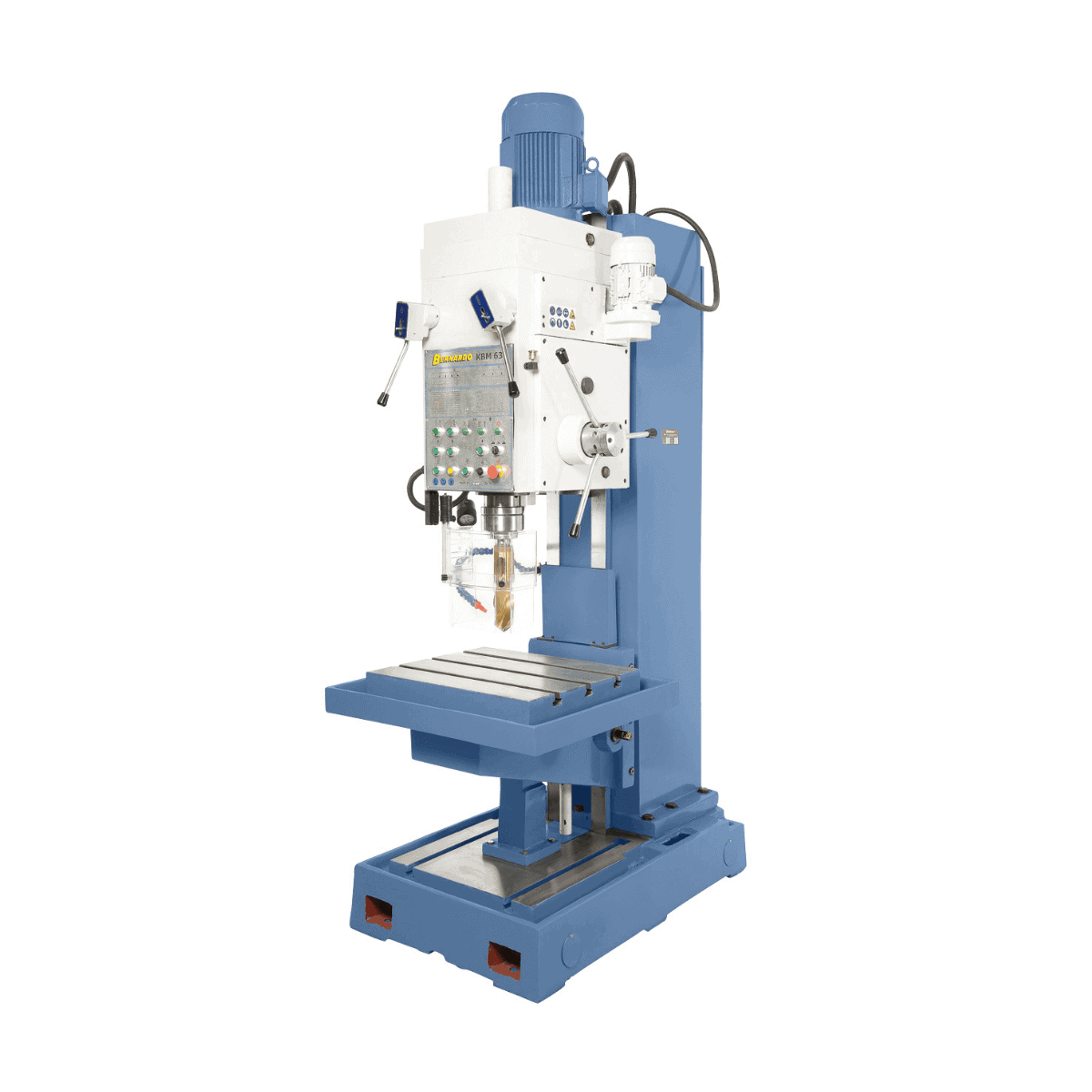

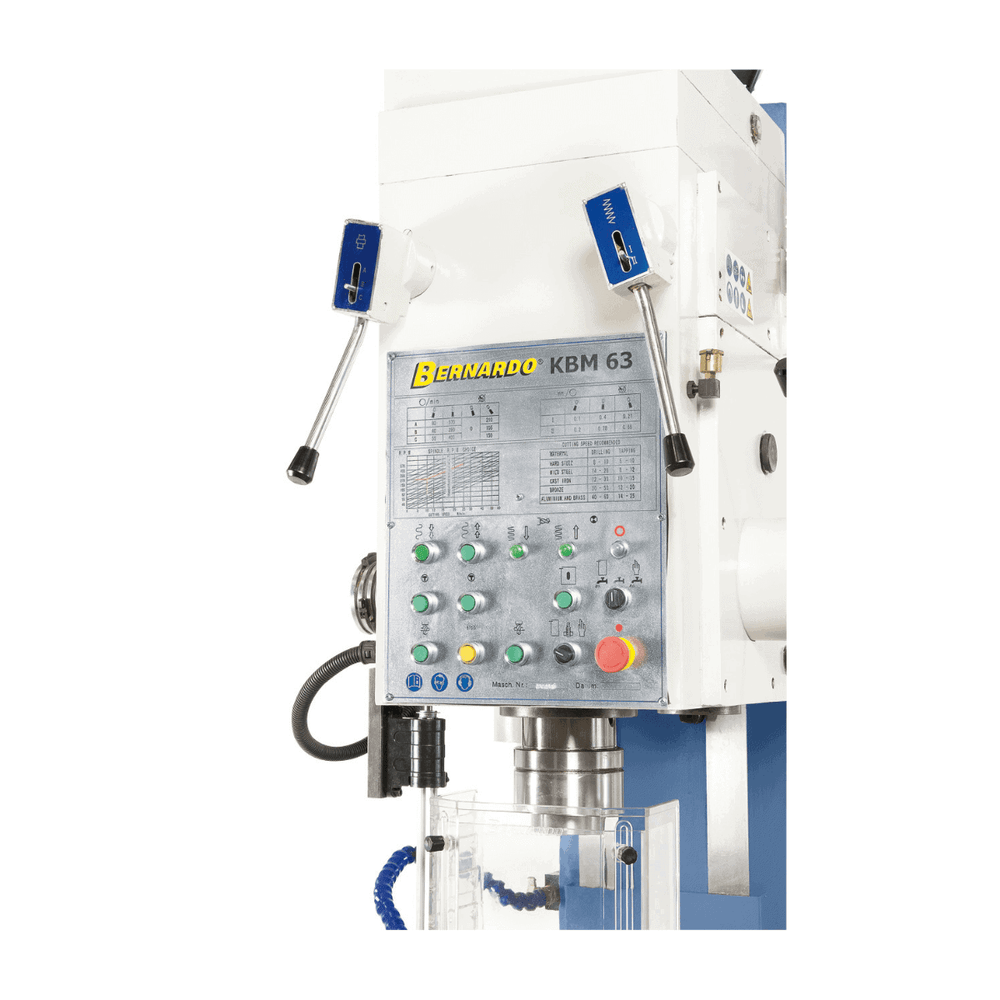

Il trapano a colonna fissa Bernardo KBM 63 è il modello heavy della gamma KBM per meccanica pesante con foratura fino Ø 63 mm, con capacità di foratura nell'acciaio fino Ø 63 mm e filettatura fino M48 con inversione automatica. Caratteristiche tecniche: attacco cono Morse MT 5, 9 velocità mandrino 40-570 rpm (a passi), avanzamento automatico del mandrino con 6 gamme 0,1-0,78 mm/giro, motore 5,5 kW con coppia 800 Nm, forza di avanzamento 30.000 N. Tavola in ghisa 660 × 555 mm con cave a T da 22 mm, sollevamento tavola 300 mm, distanza mandrino-colonna 375 mm, distanza mandrino-tavola max 870 mm. Struttura in ghisa, peso 2.500 kg, dimensioni macchina 900 × 1.300 × 2.850 mm. Distribuito in Italia da Krollit come distributore ufficiale Bernardo dal 2007.
-
Capacità foratura acciaio: Ø 63 mm
-
Capacità filettatura: M48 con inversione automatica
-
Attacco cono Morse: MT 5
-
Velocità mandrino: 9 velocità 40-570 rpm
-
Coppia mandrino: 800 Nm
-
Forza di avanzamento: 30.000 N
-

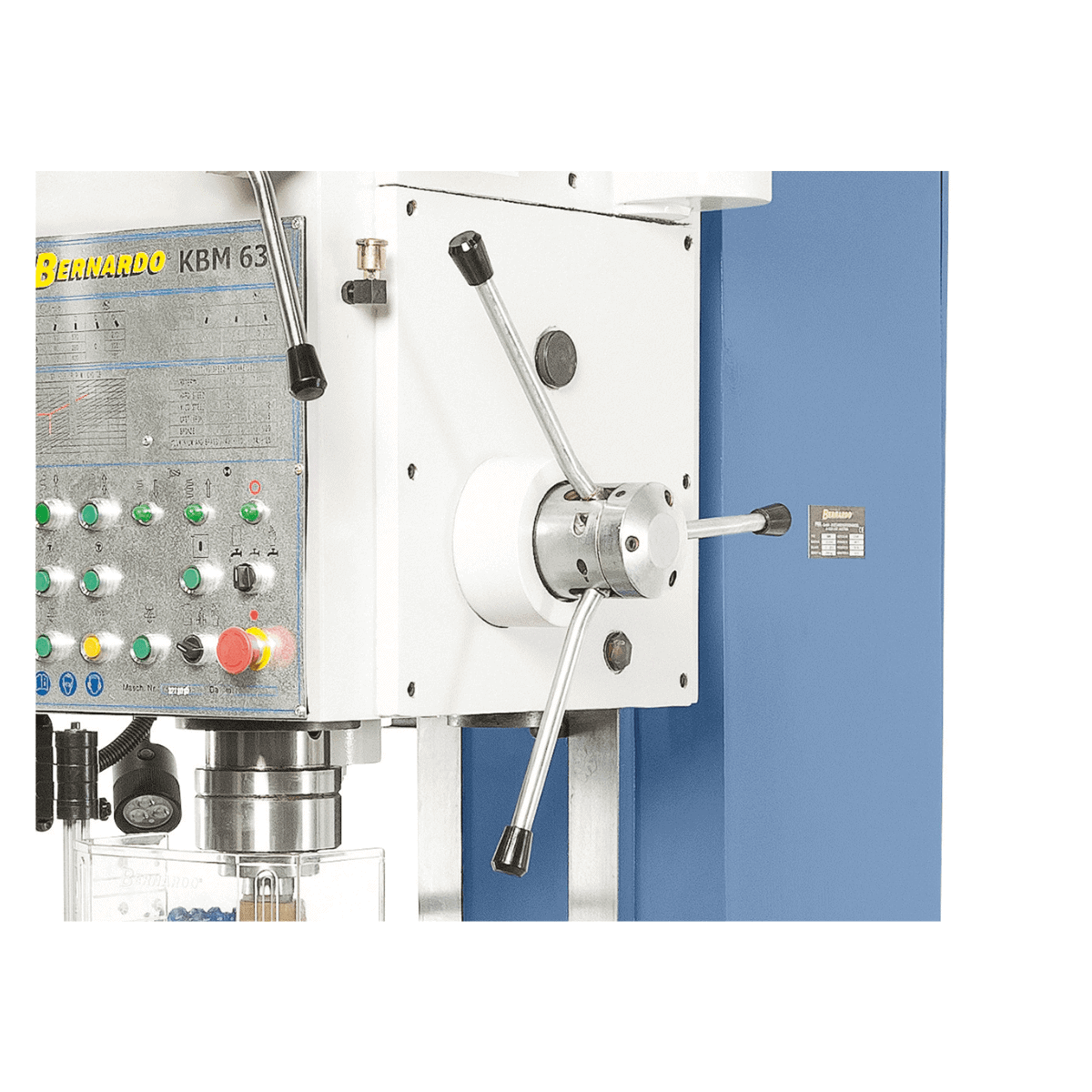

Corsa mandrino: 250 mm
-

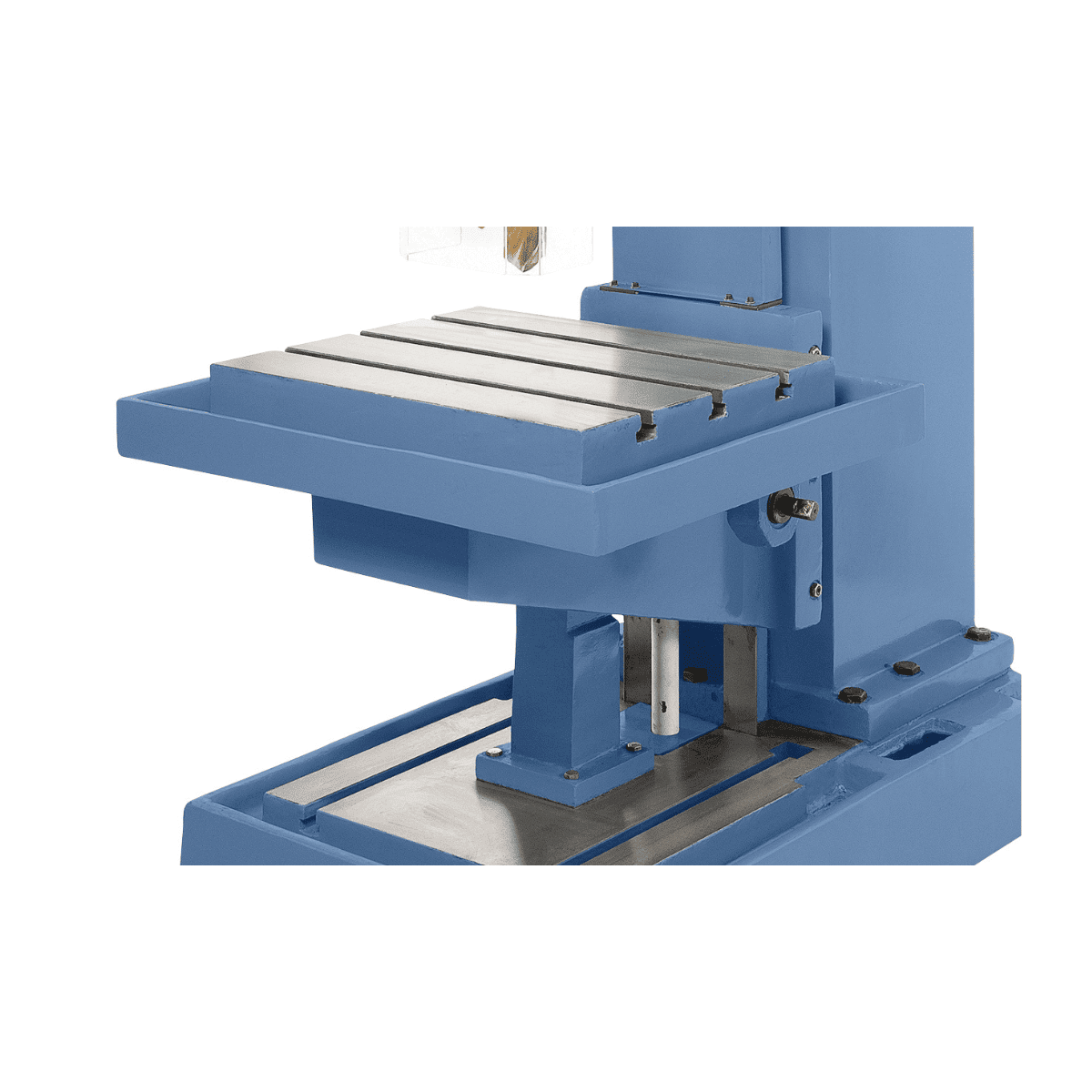

Tavola in ghisa: 660 × 555 mm con cave a T da 22 mm
-
Sollevamento tavola: 300 mm
-
Motore: 5,5 kW a 400V trifase
-
Peso: 2.500 kg
Chi usa il KBM 63 e per cosa
Il Bernardo KBM 63 è un trapano a colonna fissa di taglia industriale pesante per produzioni meccaniche di alto volume e meccanica pesante. Capacità di foratura Ø 63 mm e filettatura fino M48: il modello più grande della gamma KBM, dimensionato per pezzi industriali di dimensioni significative. Motore 5,5 kW con coppia 800 Nm (5 volte la coppia dei modelli KBM 25/32) e forza di avanzamento 30.000 N (3 volte la forza dei modelli light): la macchina sviluppa potenza per forature di grande diametro su acciai pesanti, ghisa, materiali speciali, dove macchine più piccole non riescono. Struttura in ghisa pesante, peso 2.500 kg: dimensioni macchina 900 × 1.300 × 2.850 mm. L'attacco MT 5 supporta utensili di grande diametro (oltre 50 mm): per forature di diametro Ø 50-63 mm il modello KBM 63 è dimensionato correttamente; per forature di diametro Ø 63-80 mm è necessario il modello KBM 80 con attacco MT 6. Settori di utilizzo tipici: meccanica pesante (forgiature, fusioni, lamiere spesse), industria navale per costruzione e manutenzione di componenti grandi, industria aerospaziale e ferroviaria per produzione di componenti meccanici di precisione, officine di manutenzione di impianti industriali pesanti.
Il suo posto nella gamma Bernardo
La gamma trapani Bernardo è organizzata su 3 categorie principali: trapani da banco (DMT 20, BM, TB) per officine artigianali con uso saltuario; trapani a colonna fissa (KBM 25/32/40/50/63/80) per officine industriali con produzioni meccaniche di alta capacità; trapani a ingranaggi (GB 30 TV) per officine di precisione con esigenza di concentricità superiore. Il KBM 63 e KBM 80 sono i modelli heavy della gamma KBM, condividono telaio pesante (tavola 660×555 mm, peso 2.500 kg), motore 5,5 kW e coppia 800 Nm. Differenze: il KBM 63 ha foratura Ø 63 mm con cono MT 5 e filettatura M48; il KBM 80 ha foratura Ø 80 mm con cono MT 6 e filettatura M56. Per officine con utensili tipici Ø 50-63 mm il KBM 63 è la scelta corretta; per officine con utensili fino Ø 80 mm è necessario il KBM 80 con attacco MT 6 (gli utensili MT 6 sono significativamente più costosi e meno comuni). I modelli KBM heavy sono il top della gamma trapani Bernardo: per capacità superiori sono necessari trapani radiali industriali o centri di lavorazione CNC dedicati.
Logistica e supporto Krollit
Spedizione Bernardo in 5-9 giorni lavorativi (7 giorni al Sud). Per peso elevato richiede gru o transpallet pesante per scarico dal mezzo di trasporto e installazione. Movimentazione interna officina con muletto o transpallet manuale (almeno 1.500 kg portata). Punte da trapano HSS in coni MT, mandrini portafrese, dispositivi di filettatura, lampade LED, pompe refrigerante, ricambi originali Bernardo (cinghie, ingranaggi, guarnizioni, motori) disponibili da magazzino con spedizione 3-5 giorni lavorativi. Assistenza clienti in italiano disponibile.
Per chi è il KBM 63
| Profilo |
Compatibilità |
Motivo |
| Hobbista o officina con uso saltuario |
Non indicato |
Macchina industriale di 2.500 kg con linea trifase 400V richiesta. Per uso saltuario sono dimensionati correttamente trapani da banco DMT 20 o trapani a colonna BM/TB. |
| Meccanica pesante (forgiature, fusioni, lamiere spesse) |
Consigliato |
Capacità Ø 63 mm con motore 5,5 kW e coppia 800 Nm: dimensionato per forature pesanti su acciai industriali. Forza di avanzamento 30.000 N. Tavola 660×555 mm. |
| Industria navale, ferroviaria, aerospaziale |
Consigliato |
Stabilità della struttura in ghisa pesante (2.500 kg) per forature di precisione su componenti grandi. Velocità mandrino 40-570 rpm (range basso) per coppia massima su utensili di grande diametro. |
Non indicato per: officine senza linea trifase 400V industriale con sezione adeguata; ambienti senza spazio per dimensioni macchina (900 × 1.300 × 2.850 mm); forature di precisione di concentricità superiore (per concentricità ≤ 0,02 mm il GB 30 TV o trapani CNC sono dimensionati correttamente); uso hobbistico saltuario (la macchina è sovradimensionata, valutare DMT 20 o trapani BM/TB della gamma da banco).
Capacità di lavorazione
| Specifica |
Valore |
| Capacità foratura acciaio |
Ø 63 mm |
| Capacità filettatura max |
M48 |
| Attacco cono Morse |
MT 5 |

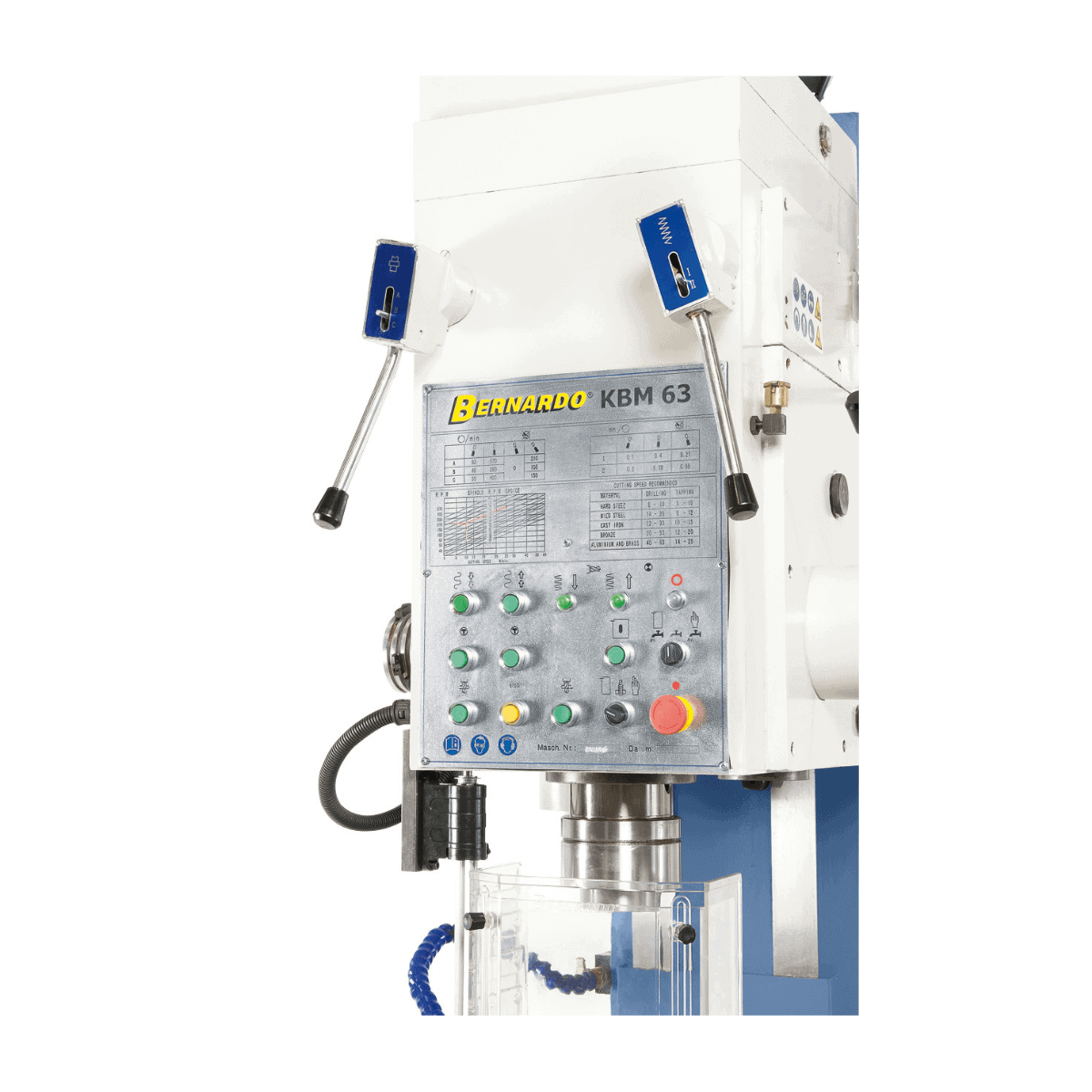

Velocità e avanzamenti
| Specifica |
Valore |
| Velocità mandrino |
9 velocità 40-570 rpm |
| Coppia mandrino |
800 Nm |
| Corsa mandrino |
250 mm |
| Corsa testa trapano |
260 mm |
| Avanzamento mandrino |
6 gamme 0,1-0,78 mm/giro |
| Forza di avanzamento |
30.000 N |

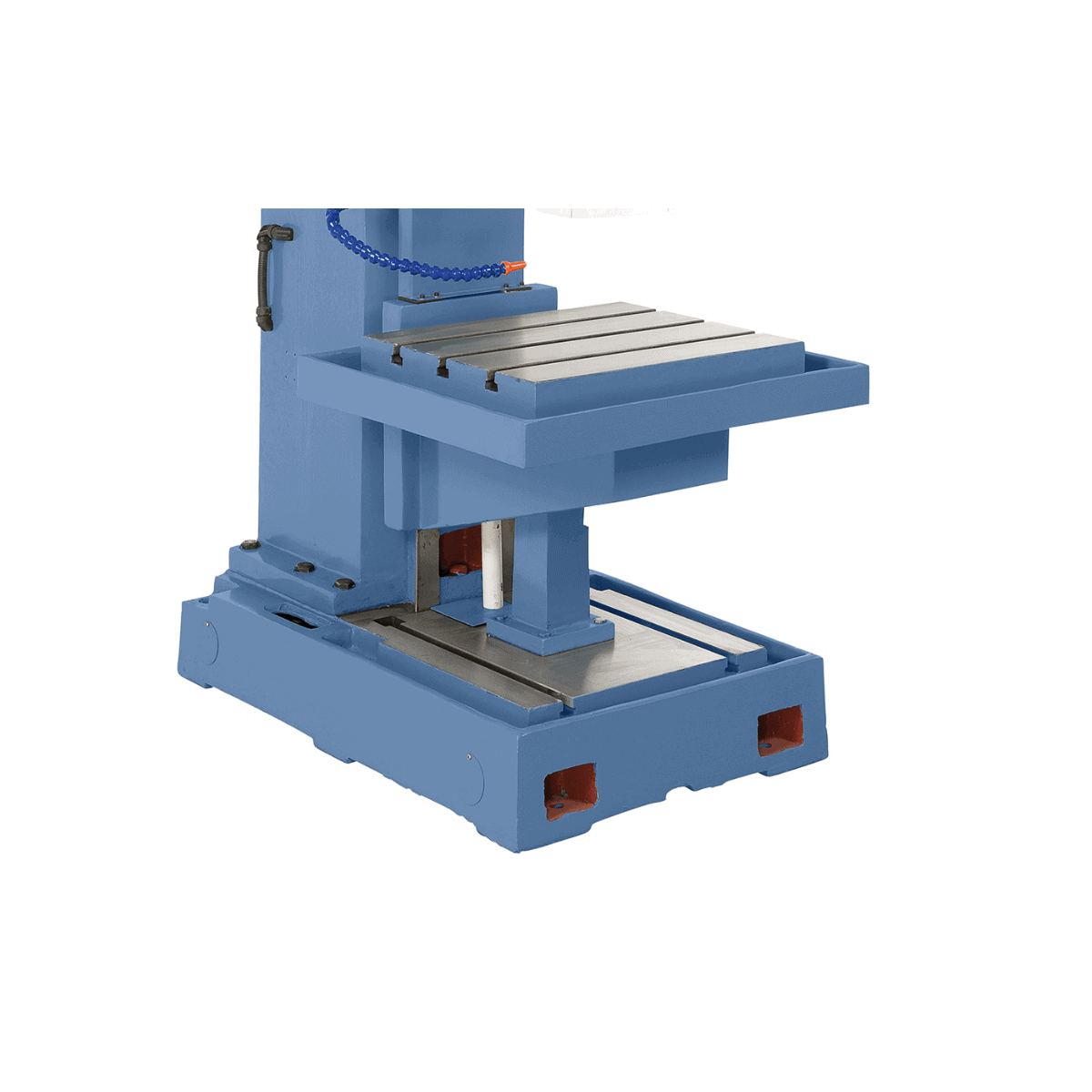

Tavola e dimensioni di lavoro
| Specifica |
Valore |
| Dimensioni tavola |
660 × 555 mm |
| Cave a T |
22 mm |
| Sollevamento tavola |
300 mm |
| Distanza mandrino-colonna |
375 mm |
| Distanza mandrino-tavola max |
870 mm |

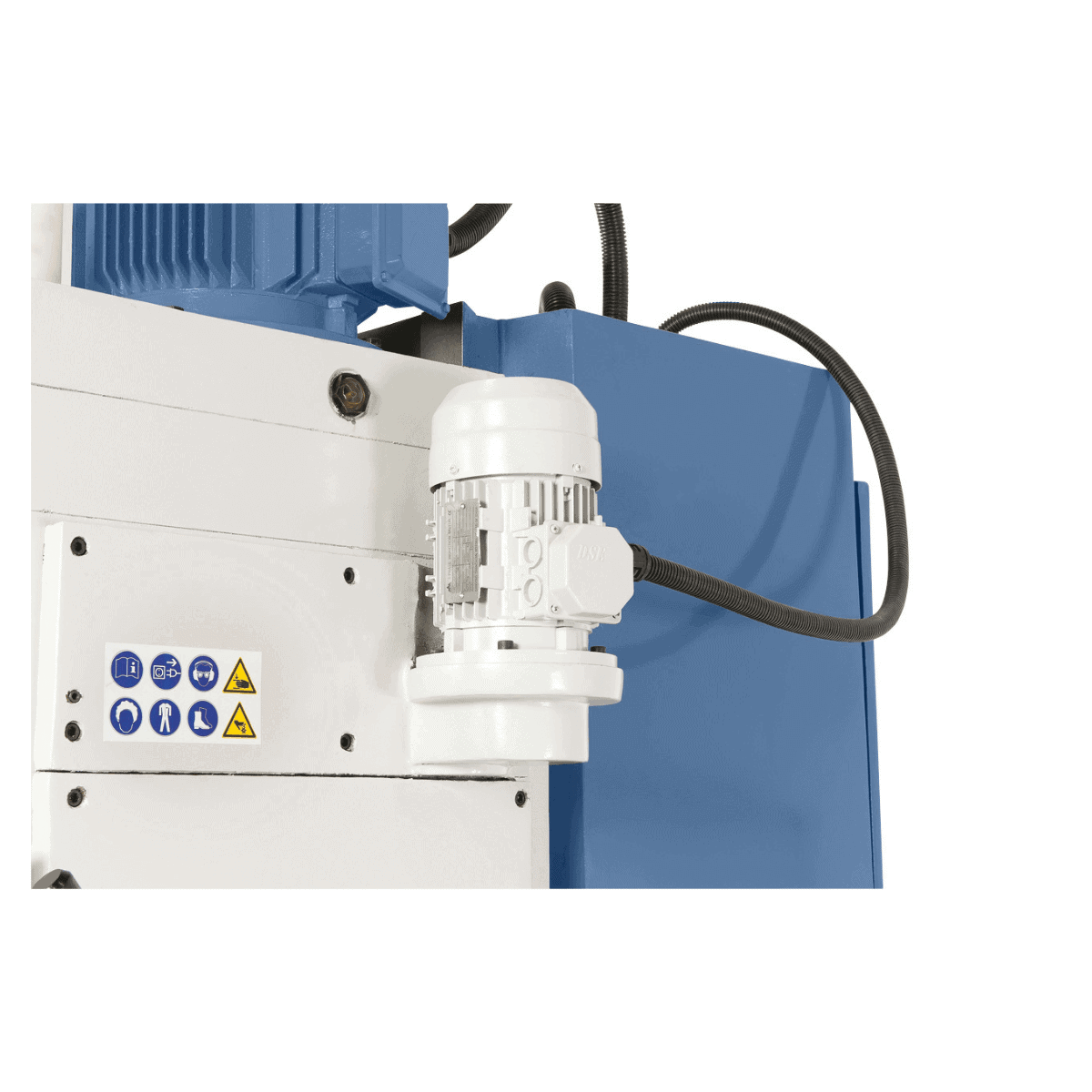

Motore e alimentazione
| Specifica |
Valore |
| Potenza motore |
5,5 kW |
| Tensione |
400V trifase / 50 Hz |
Dimensioni e peso
| Specifica |
Valore |
| Dimensioni macchina (L × P × A) |
900 × 1.300 × 2.850 mm |
| Peso |
2.500 kg |
Conformità
| Specifica |
Valore |
| Marcatura |
CE |
| Direttiva |
Macchine 2006/42/CE |
Dotazione standard
- Trapano Bernardo KBM 63
- Dispositivo di raffreddamento integrato
- Dispositivo di filettatura con inversione automatica
- Rotazione destra/sinistra (R/L)
- Lampada LED di lavoro integrata
- Bussola conica Morse
- Protezione regolabile in altezza conforme CE
- Set di utensili di servizio
- Manuale d'uso in italiano
Domande frequenti
Quale è la differenza tra cono MT 5 e altri coni?
Il cono Morse MT 5 è dimensionato per utensili di diametro fino Ø 63 mm. Per utensili di diametro superiore è necessario un cono Morse maggiore (MT 4 per Ø 32-40 mm, MT 5 per Ø 40-63 mm, MT 6 per Ø 63-80 mm).
Il cono Morse è uno standard internazionale che definisce la conicità di accoppiamento tra mandrino e utensile: la conicità è studiata per autoserraggio durante la rotazione. Punte da trapano HSS, frese, alesatori e bussole conico ridotte sono disponibili in tutti i coni MT. Per utensili B16 o B18 (cilindrici a serraggio con vite) è necessario un mandrino portapunte con codolo MT della macchina: i mandrini autoserranti professionali sono raccomandati per cambio utensile rapido e sicuro.

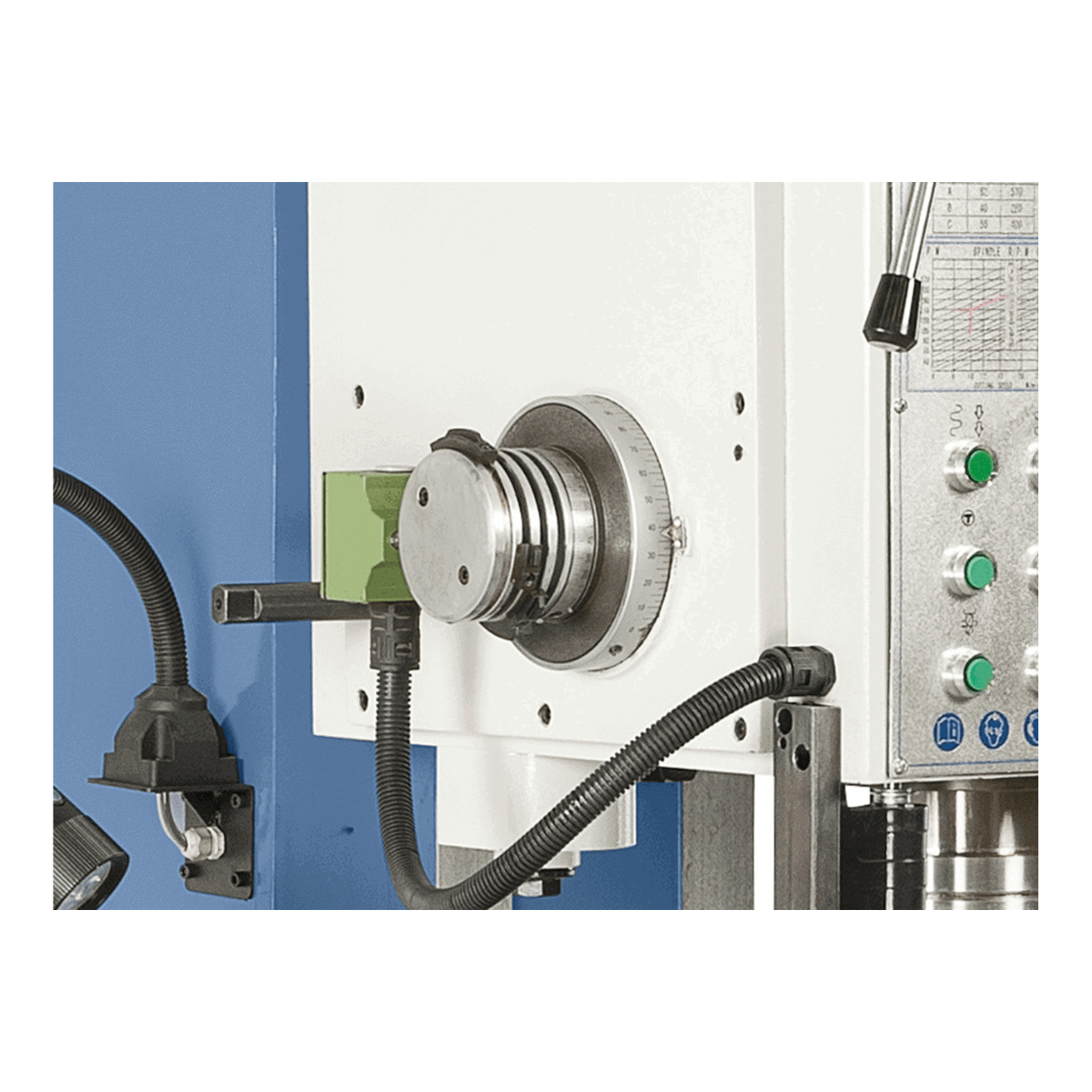

L'avanzamento automatico del mandrino come funziona?
L'avanzamento automatico abbassa il mandrino con velocità costante e regolabile in funzione del materiale, eliminando lo sforzo fisico dell'operatore sulla leva manuale. Le 9 gamme di avanzamento (0,056-1,8 mm/giro) coprono materiali diversi: 0,056-0,1 mm/giro per acciai duri, 0,1-0,3 mm/giro per acciai legati, 0,3-0,7 mm/giro per acciai dolci, 0,7-1,8 mm/giro per alluminio e leghe leggere.
L'avanzamento corretto è determinante per: durata della punta da trapano (avanzamento eccessivo causa rotture), qualità del foro (avanzamento ridotto causa lavorazione lenta e bava elevata), produttività della macchina (avanzamento ottimale riduce significativamente i tempi di foratura). Per produzione di serie l'avanzamento automatico permette esecuzione di forature multiple identiche senza intervento manuale: caratteristica determinante per produttività.
La filettatura M48 richiede dispositivo specifico?
Sì, ed è incluso nella dotazione standard. Il dispositivo di filettatura con inversione automatica permette esecuzione di filettature M48 senza necessità di stop manuale del mandrino: il senso di rotazione si inverte automaticamente al raggiungimento della profondità impostata.
Procedura standard di filettatura: montaggio del maschio nella bussola portafiletto MT, regolazione del fine corsa di profondità, posizionamento del pezzo sulla tavola con olio lubrificante per filettatura. L'operatore avvia la macchina, il mandrino ruota in avanti tagliando la filettatura, al raggiungimento della profondità il senso si inverte automaticamente facendo uscire il maschio. Olio specifico per filettatura su acciaio (es. CutCool, Tapping Fluid) è raccomandato per qualità del filetto e durata del maschio.
Posso eseguire forature di precisione con questo trapano?
Per precisione standard (concentricità 0,05-0,1 mm) sì. Per precisione superiore (concentricità ≤ 0,02 mm) sono dimensionati correttamente trapani a ingranaggi (GB 30 TV) o trapani CNC con mandrini di precisione.
I trapani a colonna fissa KBM hanno trasmissione a cinghie con concentricità tipica del settore industriale standard. Per applicazioni di precisione superiore (alesatura di precisione, foratura per accoppiamenti H7) il GB 30 TV con trasmissione a ingranaggi temprati e rettificati offre concentricità ≤ 0,02 mm. Per applicazioni industriali estremamente precise (concentricità sotto 0,01 mm) sono necessarie alesatrici dedicate o centri di lavorazione CNC.
Quale alimentazione elettrica serve per questa macchina?
Linea trifase 400V con sezione del cavo adeguata per il motore 5,5 kW: tipicamente sezione 4 mm² fino 30 metri, 6 mm² oltre 30 metri. Magnetotermico dedicato 25A.
Per officine senza linea trifase è necessario adeguamento elettrico (costo tipico 500-1.500 € per nuovo contatore trifase + cablaggio + magnetotermico). Per officine con linea trifase ma cavi sottodimensionati il costo si limita al cablaggio dedicato (200-500 €). Verifica pre-acquisto raccomandata: contattare un elettricista qualificato per verifica della disponibilità di potenza sul contatore esistente e delle sezioni dei cavi attuali.
