Combo Bernardo CWM 250 Top + UJK Kit Bloccaggio Completo
La combo riunisce due elementi complementari:

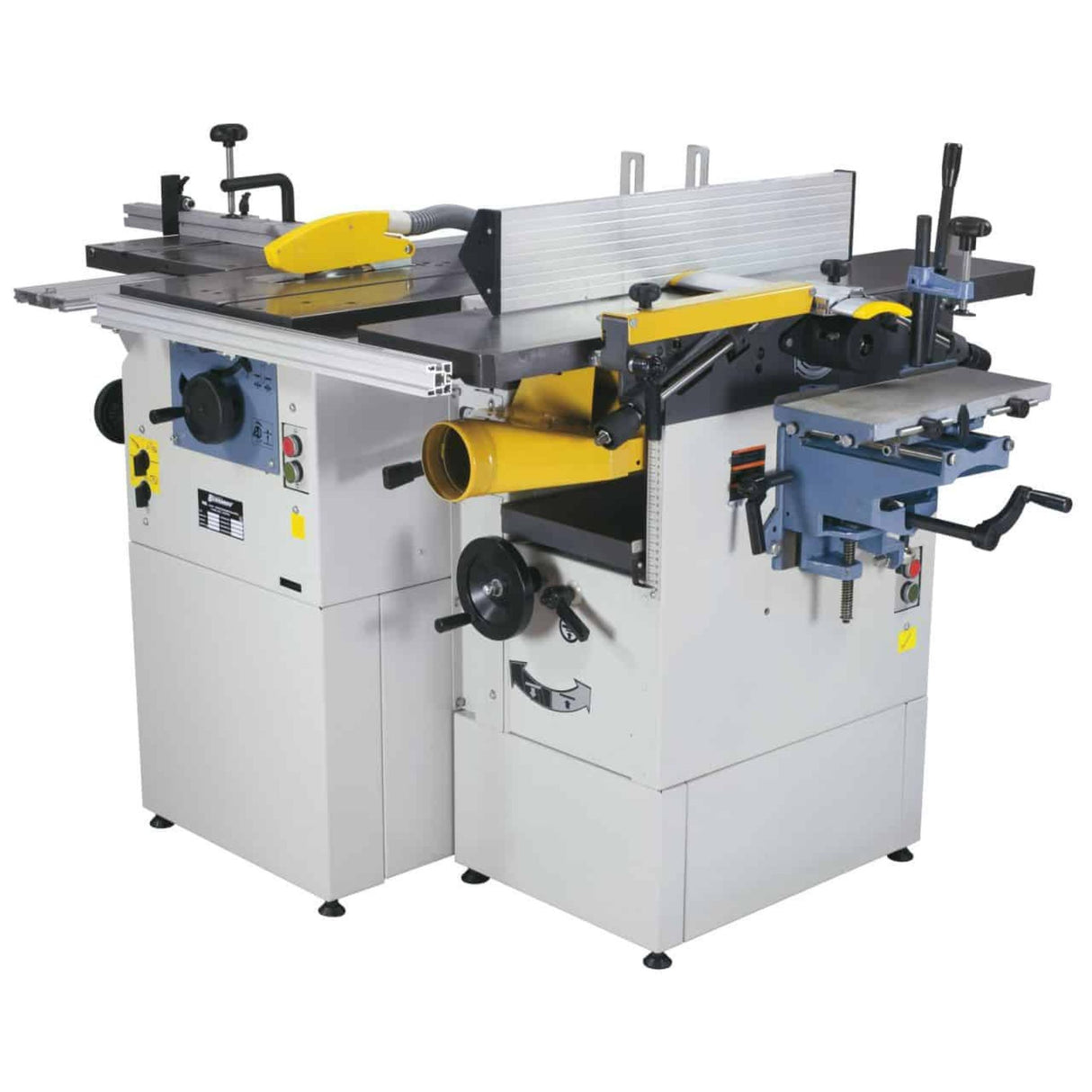

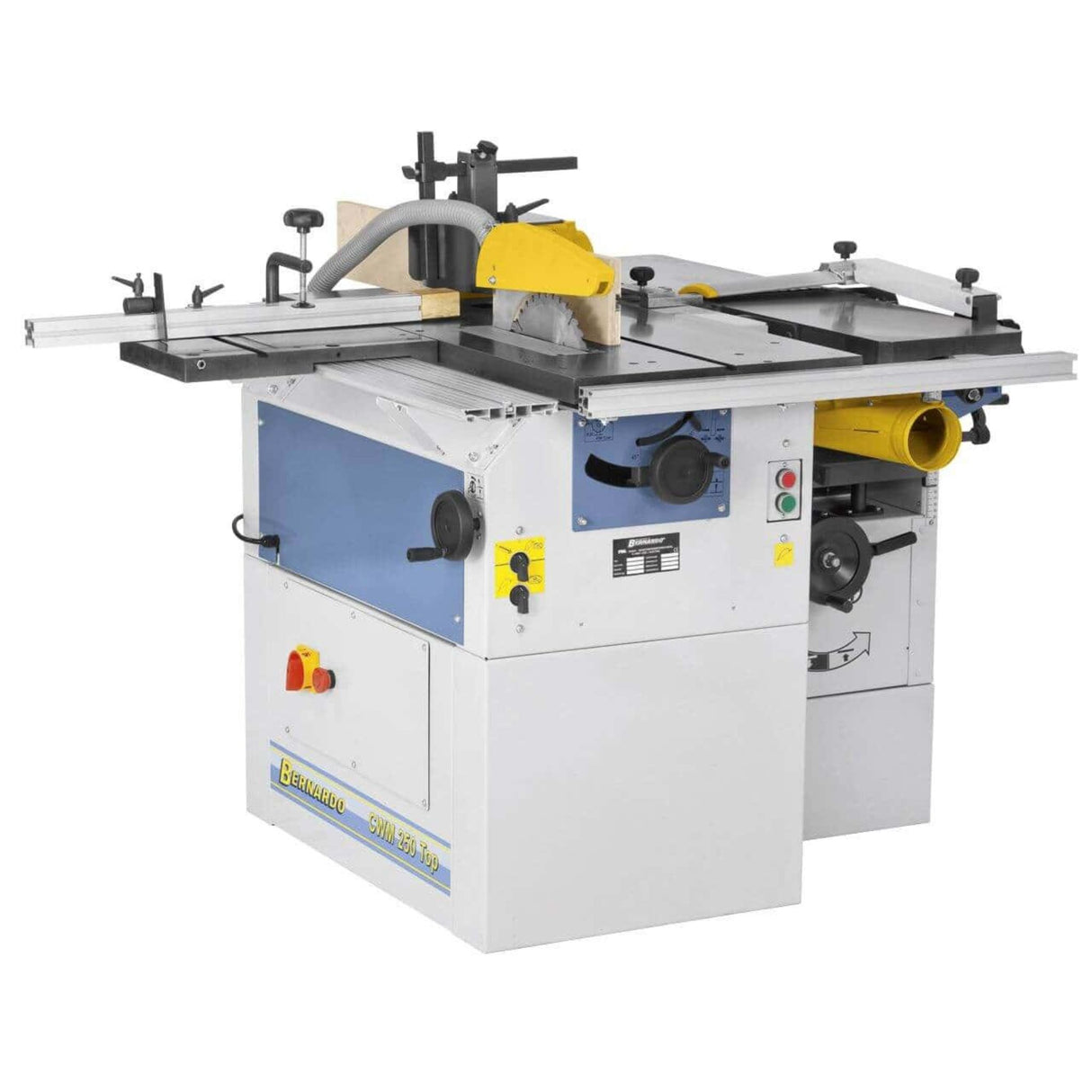

1. Bernardo CWM 250 Top – unica combinata monofase (230V) che integra fresa verticale oltre alle tre funzioni standard. Spianatrice 250 mm / 4.000 rpm / 3 lame: prepara superfici levigate. Pialla spessore 245 mm / 5–195 mm / 8 m/min: standardizza spessori. Sega circolare Ø 250 mm / tavolo 980 × 470 mm / 4.750 rpm: tagli diritti e inclinati 0–45°. Fresa verticale mandrino Ø 30 mm / 6.500 rpm / altezza 100 mm: modanature, scanalature, profilature senza toupie separata. Motori dedicati (2,2 + 1,5 + 1,4 + 1,4 kW), 310 kg, Austria.

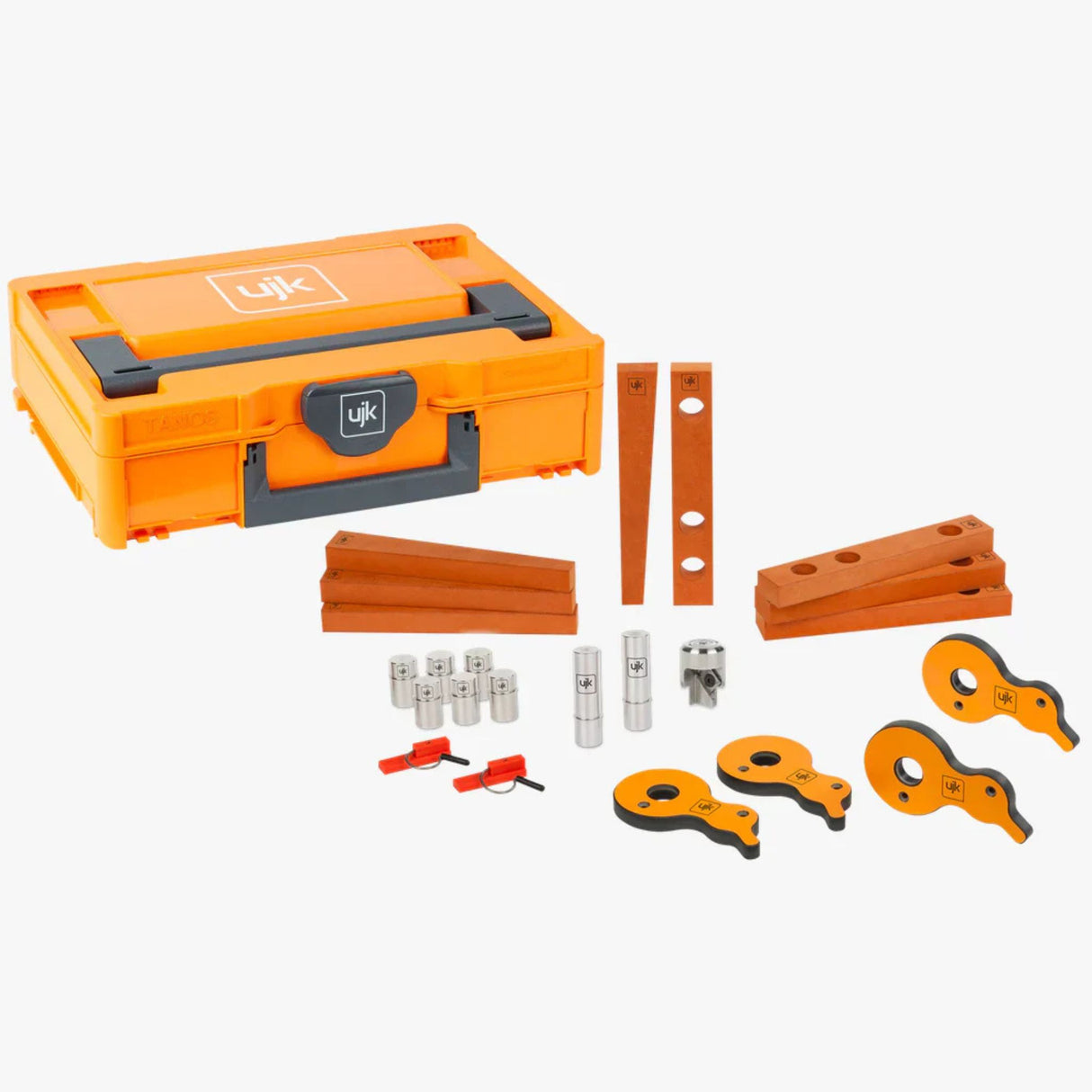

2. Kit bloccaggio UJK – sistema completo serraggio per piano multifunzione (Parf MkII, Festool MFT/3, piani griglia 20 mm). Morsetti a camma + cunei bloccano pezzi lateralmente: la superficie superiore rimane libera per fresatura, intaglio, levigatura. Fermi riscontro 4 posizioni (laterale, longitudinale, diagonale) adattano pezzi forme irregolari. Cani riferimento 12 e 50 mm (acciaio inox 303) guidano posizionamento. Custodia T-LOC portatile. Gran Bretagna.
Insieme: laboratorio legno 4 funzioni + bloccaggio preciso = non serve acquistare macchine separate (toupie, mortasatrice, banco fresatura).
A chi è adatta la combo Bernardo CWM 250 Top + UJK Kit Bloccaggio
| Profilo |
Adatto? |
Motivo |
| Falegnameria artigianale senza trifase |
Ideale |
CWM 250 Top è sola combinata 4 funzioni monofase; kit UJK supporta fresatura verticale con bloccaggi laterali |
| Hobbista evoluto con workshop |
Ideale |
Versatilità 4 funzioni, monofase, 310 kg, kit bloccaggio professionale per lavorazioni precise su piano MFT |
| Produzione industriale intensiva |
Non indicato |
Per volumi alti, macchine dedicate separate (pialla stazionaria, sega a nastro, toupie alta) sono più efficienti |
Non indicato per: Laboratori con trifase disponibile (valutare CWM 250 R trifase + toupie separata); pezzi >250 mm larghezza pialla; produzione continuativa 24/7 (CWM è intermittente, non ciclo continuo).
Specifiche tecniche — Bernardo CWM 250 Top

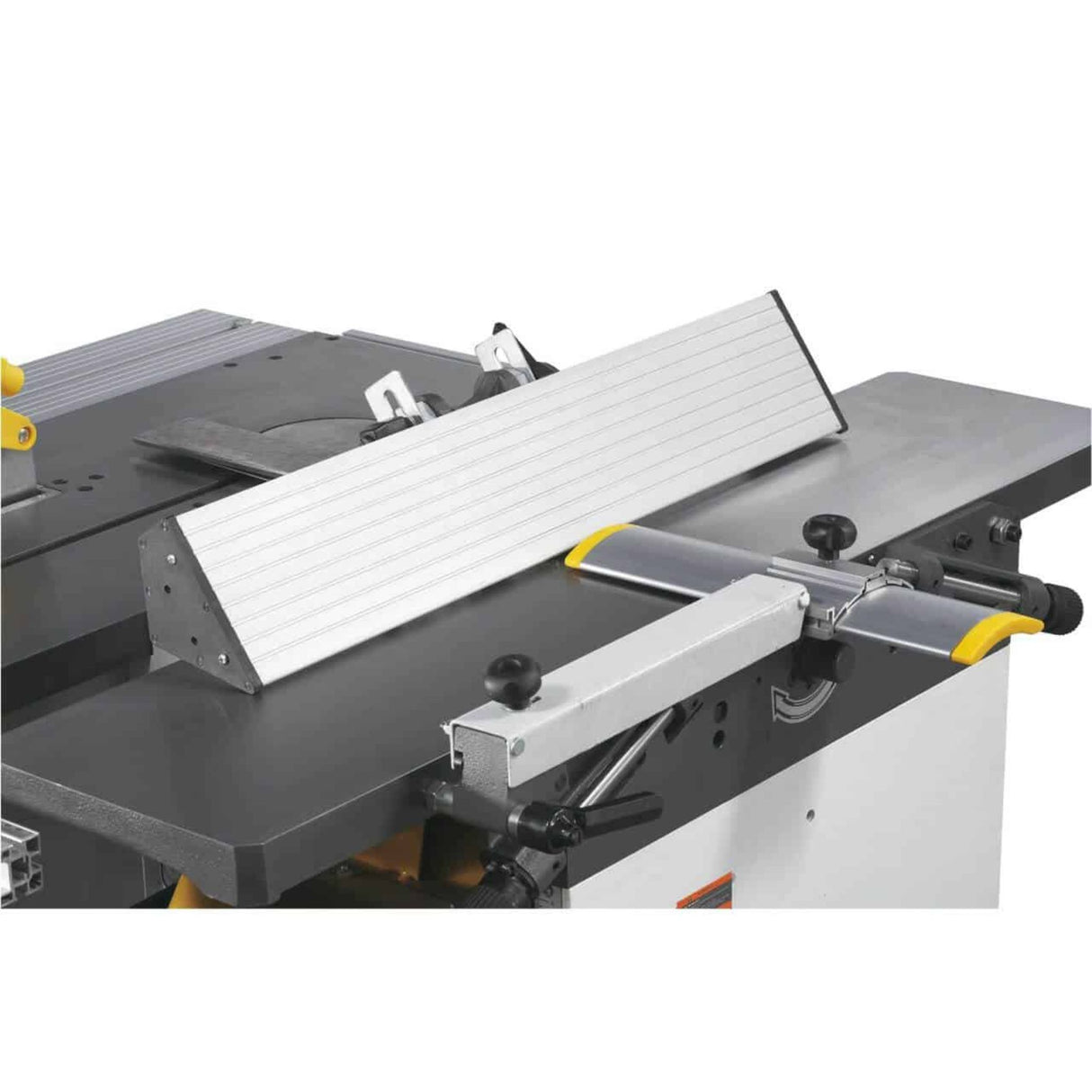

Spianatrice (funzione 1)
| Parametro |
Valore |
| Larghezza piallatura |
250 mm |
| Velocità albero |
4.000 rpm |
| Numero lame |
3 pezzi HSS |
| Asportazione massima |
3 mm |
Pialla a spessore (funzione 2)
| Parametro |
Valore |
| Larghezza utile |
245 mm |
| Intervallo spessore |
5–195 mm |
| Avanzamento |
8 m/min |
| Asportazione massima |
2,5 mm |

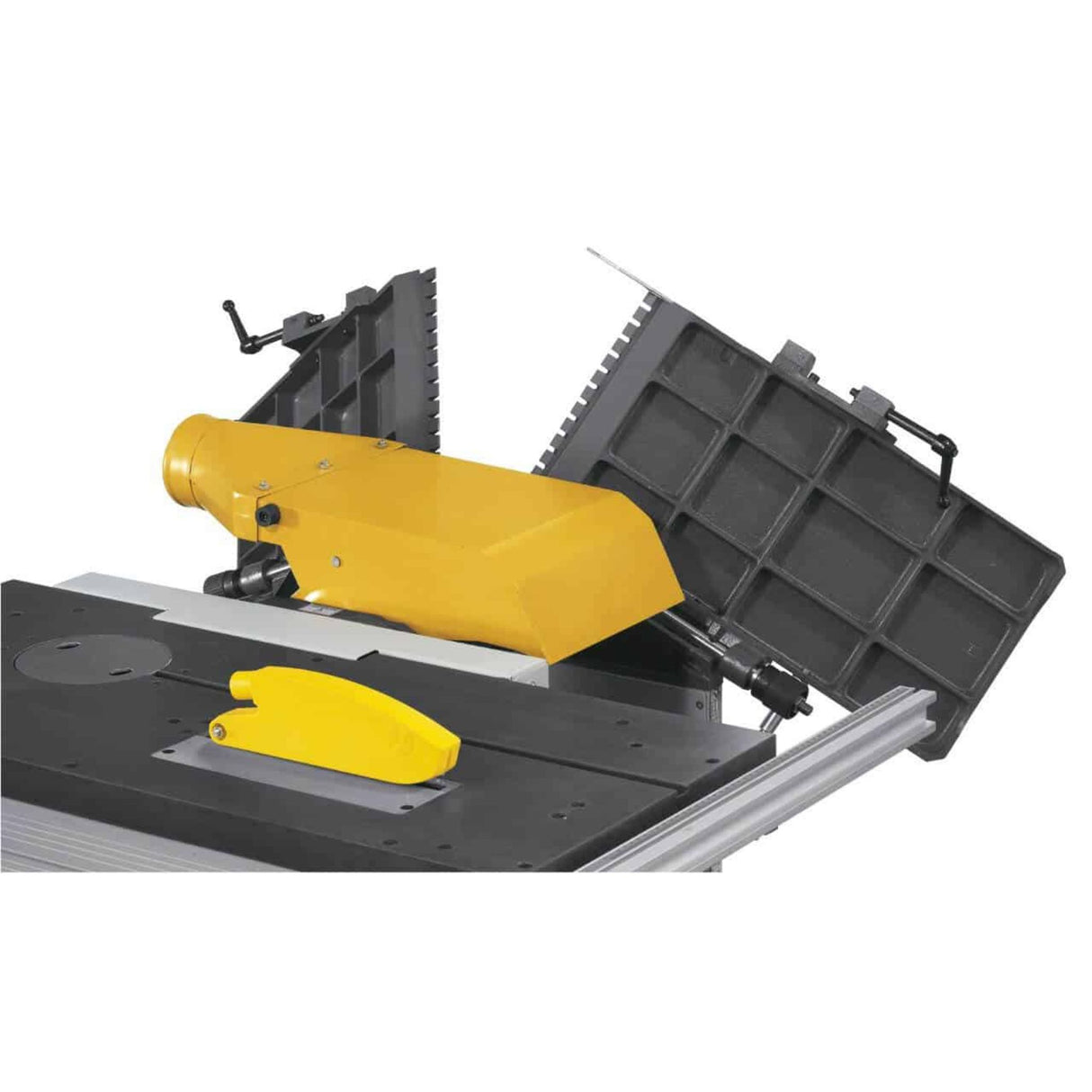

Sega circolare (funzione 3)
| Parametro |
Valore |
| Diametro lama |
Ø 250 mm |
| Dimensioni tavolo |
980 × 470 mm |
| Altezza taglio a 90° |
75 mm |
| Altezza taglio a 45° |
60 mm |
| Velocità lama |
4.750 rpm |

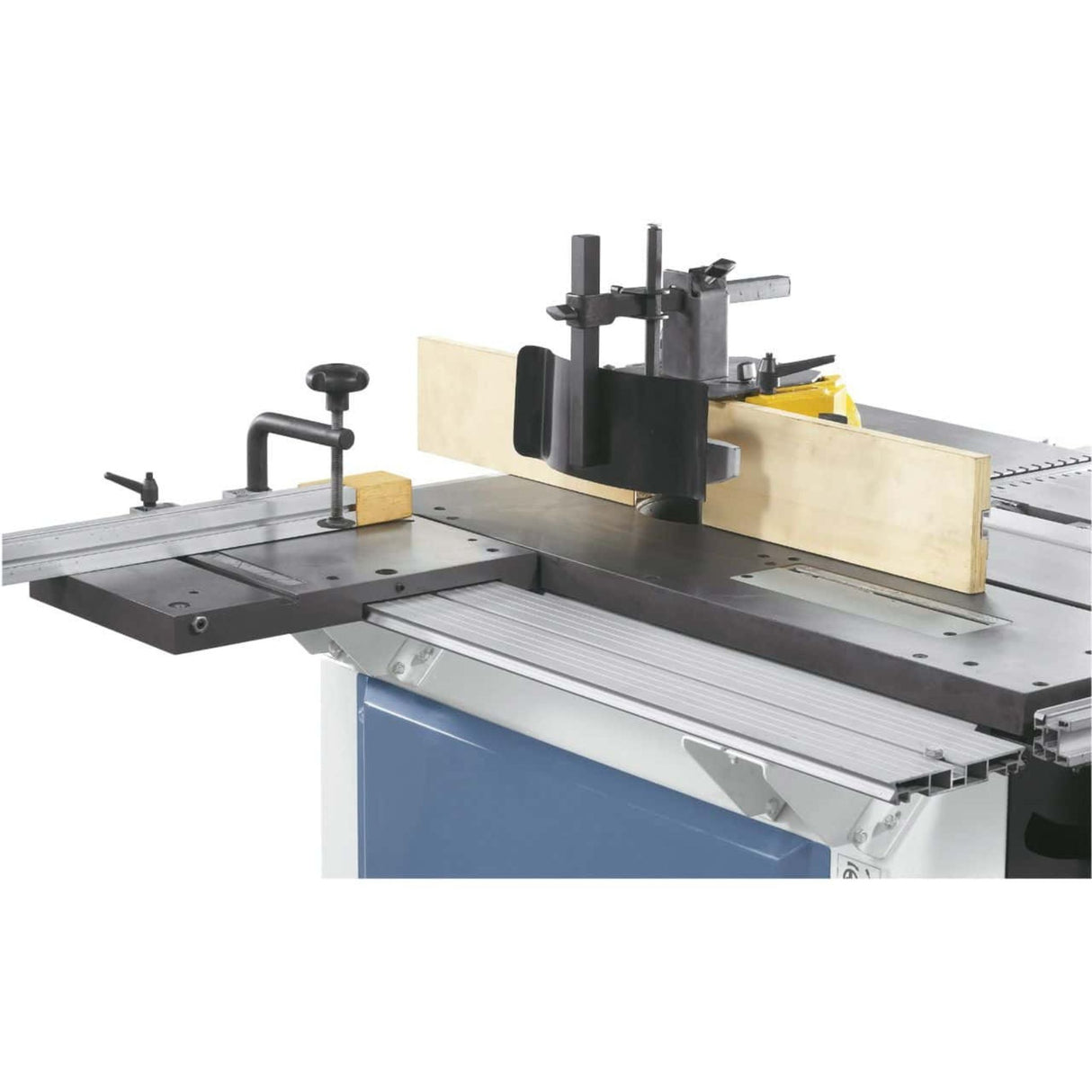

Fresa verticale (funzione 4)
| Parametro |
Valore |
| Diametro mandrino |
Ø 30 mm |
| Altezza utile mandrino |
100 mm |
| Diametro massimo pezzo |
Ø 140 mm |
| Velocità |
6.500 rpm |
| Potenza motore fresa |
1,4 kW |
Motori e alimentazione
| Parametro |
Valore |
| Potenza motore sega |
2,2 kW |
| Potenza motore pialla |
1,5 kW |
| Potenza motore fresa |
1,4 kW |
| Alimentazione |
230V monofase |
| Attacco aspirazione |
Ø 100 mm (su più unità) |
Dimensioni e peso
| Parametro |
Valore |
| Dimensioni (L × P × H) |
1.820 × 1.330 × 1.120 mm |
| Peso |
circa 310 kg |
Specifiche tecniche — UJK Kit Bloccaggio Completo
Contenuto kit
| Componente |
Quantità |
Specifica |
| Morsetti a camma |
4 |
Serraggio rapido, superficie libera |
| Cunei |
4 |
HDF Valchromat fresato CNC |
| Fermi riscontro |
4 |
3 fori Ø 20 mm passo 96 mm |
| Clip fissaggio binario |
2 |
Festool e Makita |
| Cani riferimento 12 mm |
6 |
Acciaio inox 303 CNC |
| Cani riferimento 50 mm |
2 |
Acciaio inox 303 CNC |
| Fresa smusso |
1 |
Per fori da 20 mm |
| Custodia |
1 |
T-LOC Systainer, 396×296 mm |
Compatibilità
| Parametro |
Valore |
| Sistemi compatibili |
Parf MkII, Festool MFT/3, piani griglia 20 mm |
| Binari compatibili |
Festool, Makita |
| Paese produzione |
Gran Bretagna (Axminster, Devon) |
Dotazione standard — Combo Completa
Bernardo CWM 250 Top:
- Motore principale + motori spianatrice, pialla, sega, fresa (pre-montati)
- Lame spianatrice (3 HSS)
- Lama sega circolare Ø 250 mm
- Tavolo sega 980 × 470 mm
- Mandrino fresa Ø 30 mm
- Attacchi aspirazione Ø 100 mm su più unità
- Manuale istruzioni italiano
- Certificato CE
UJK Kit Bloccaggio:
- 4 morsetti a camma
- 4 cunei HDF Valchromat
- 4 fermi riscontro
- 2 clip binario Festool/Makita
- 6 cani 12 mm + 2 cani 50 mm (acciaio inox)
- 1 fresa smusso
- Custodia T-LOC Systainer con inserto schiuma
Domande frequenti
1. A cosa serve il kit bloccaggio UJK con la CWM 250 Top?
Il kit blocca pezzi su piano multifunzione Festool MFT/3 per fresatura con la fresa verticale CWM (mandrino Ø 30 mm, 6.500 rpm). Morsetti a camma + cunei bloccano lateralmente, la superficie superiore rimane libera: la fresa passa sull'intera superficie senza morsetti che ostacolano. Essenziale per modanature bordo, scanalature, profilature su tavoli e particolari forme irregolari.
2. La CWM 250 Top funziona con 230V monofase in qualunque laboratorio?
Sì, 230V monofase standard europeo. Corrente assorbita max (tutti motori accesi): ~15–18 A. Verifica che linea 230V del laboratorio supporti almeno 16A continuativi (circuito dedicato consigliato). Se laboratorio ha solo impianto 10A, installare circuito dedicato 16A prima di collegarla.
3. Qual è la differenza tra CWM 250 Top e CWM 250 R?
CWM 250 Top: 4 funzioni (spiana, pialla, sega, fresa), 230V monofase, 310 kg, fresa Ø 30 mm. CWM 250 R: 3 funzioni (spiana, pialla, sega), 400V trifase, più pesante, senza fresa integrata (connessione toupie esterna). Scegli Top se non hai trifase e vuoi fresa integrata; scegli R se hai trifase e preferisci toupie separata (più potente, più alto).
4. Serve un piano multifunzione Festool MFT/3 per usare il kit UJK?
Sì, il kit è dimensionato per piani griglia Ø 20 mm a passo 96 mm (Parf MkII, Festool MFT/3, derivati). Se non hai piano MFT, il kit UJK non è utilizzabile. Puoi comunque usare CWM 250 Top da sola (spiana, pialla, sega, fresa su tavolo dedicato CWM).
5. Come funziona il sistema morsetto a camma + cuneo del kit?
Morsetto a camma applica forza di serraggio. Cuneo (HDF Valchromat fresato a CNC) si inserisce sotto morsetto e blocca lateralmente il pezzo. Non occupa spazio sulla superficie superiore (a differenza di morsetti paralleli tradizionali che sporgono sopra). Ideale per fresatura dove lo spazio sopra il pezzo è critico.
6. Il kit contiene tutto per il bloccaggio, oppure serve acquistare cose aggiuntive?
Il kit è completo: 4 morsetti + 4 cunei + fermi + cani + clip + fresa smusso + custodia portatile. Non serve acquistare niente altro. Se necessiti bloccaggi supplementari per pezzi molto grandi o forme rare, UJK vende morsetti e cunei separatamente.
