O conjunto de fixação por came e cunha da UJK Technology é um conjunto multifuncional para mesas, composto por três guias de aço inoxidável de 12 mm, uma superfície de fixação por came em resina fenólica, um batente traseiro em HDF Valchromat usinado em CNC, duas cunhas e um bloco espaçador. Projetado e fabricado no Reino Unido pela UJK Technology, uma marca lançada pela Axminster Tools em 2012, agora sob a NuCo Tools Ltd. Distribuído na Itália pela Krollit, distribuidora oficial da UJK desde 2007.
- Guias de encaixe: aço inoxidável de 3 peças, 12 mm de diâmetro
- Espaçamento dos furos de batente: 96 mm (posicionamento lateral, longitudinal e diagonal)
- Compatibilidade com furos: mesas MFT com grade de furos de 96 mm e pinos de 12 mm
- Material do batente e da cunha: HDF Valchromat usinado em CNC, certificado PEFC
- Superfície de fixação da came: resina fenólica com furos para parafusos em uma superfície plana
- Número de furos de batente: 3 (dois a 96 mm para posicionamento lateral/longitudinal, um para posicionamento diagonal)
- Componentes incluídos: 3 guias de encaixe guias, 1 braçadeira de came, 1 batente, 2 cunhas, 1 espaçador
Logística e Suporte Krollit
Envio em 3 a 5 dias úteis a partir do armazém da Krollit em Monteforte Irpino (AV). Suporte técnico em italiano disponível pelo telefone +39 0825-1494022.
Quem é a Cam & Conjunto de Fixação por Cunha
| Perfil |
Compatibilidade |
Padrão |
| Marceneiro com mesa MFT ou mesa com furos de 96 mm |
Adequado |
O conjunto utiliza o padrão de furos de 96 mm com pinos de 12 mm para fixar a peça de trabalho sem obstruções na superfície de trabalho. |
| Hobbista que fresa, lixa ou entalha em uma mesa perfurada |
Adequado |
A braçadeira de came libera completamente a superfície superior da peça de trabalho, permitindo a passagem da tupia, lixadeira ou formão desobstruído. |
| Trabalhadores em bancada tradicional sem furos de 12 mm com espaçamento de 96 mm
| Não especificado
| O sistema requer um padrão de furos de 12 mm com espaçamento de 96 mm; O conjunto não pode ser usado em bancadas padrão sem essa geometria. |
Não adequado para: bancadas sem furos de 12 mm com espaçamento de 96 mm, usinagem de peças muito finas nas quais os pinos não encontram suporte suficiente e aplicações de fixação em metais ou materiais compósitos duros que exigem forças de fixação maiores do que o princípio de cunha de came.
Especificações Técnicas
| Diâmetro da Guia do Pino |
12 mm |
| Material da Guia do Pino |
Aço Inoxidável |
| Material da Grampo de Came |
Resina Fenólica |
| Material Batente e Cunhas
| HDF Valchromat usinado em CNC
|
| Espaçamento dos furos do batente
| 96 mm (lateral/longitudinal) + 1 furo para posicionamento diagonal
|
| Certificação do material Valchromat
| PEFC (Conselho Florestal Pan-Europeu)
|
| Uso da braçadeira de came em superfície plana
| Com parafusos através dos furos integrados
|

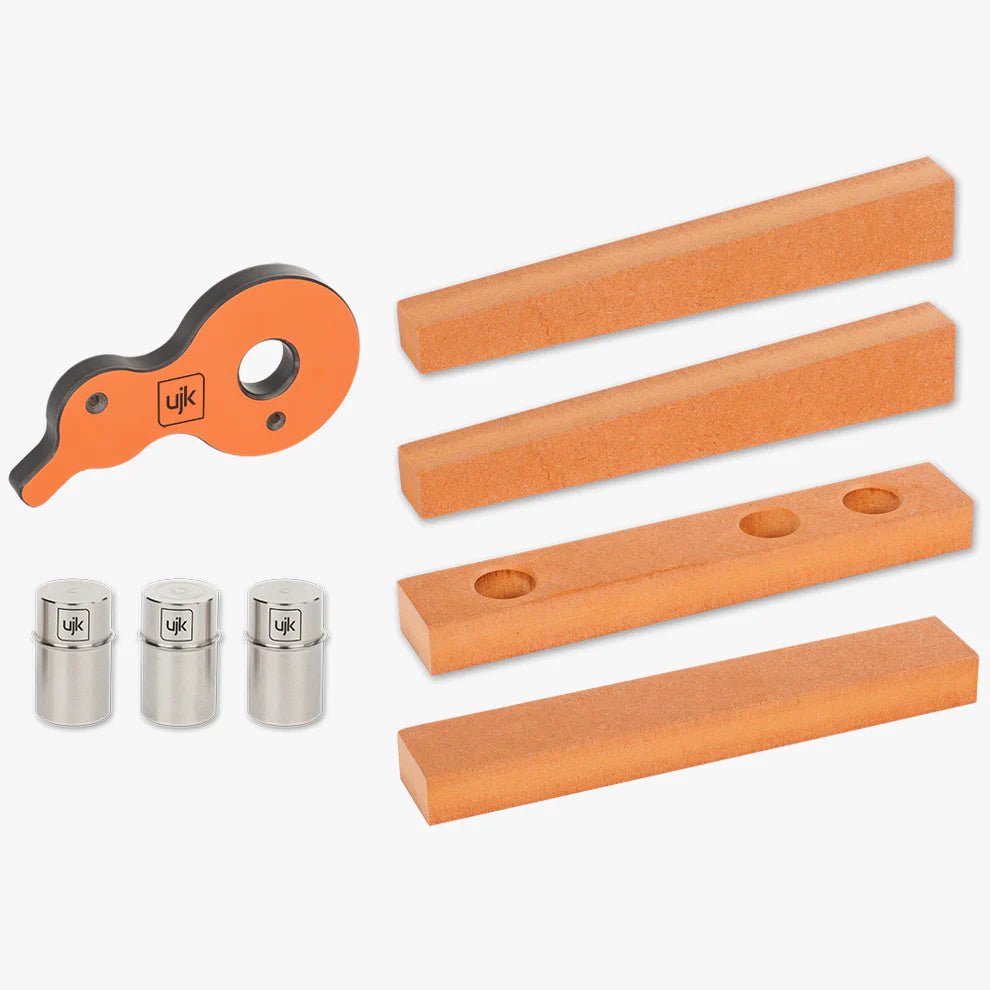

Equipamento padrão
- 3 guias de aço inoxidável de 12 mm
- 1 braçadeira de came de resina fenólica de 12 mm
- 1 batente em HDF Valchromat (3 furos: (2 x 96 mm + 1 diagonal))
- 2 cunhas em HDF Valchromat
- 1 Bloco espaçador HDF Valchromat
Perguntas Frequentes
Com quais mesas MFT o Conjunto de Fixação com Came e Cunha UJK é compatível?
O conjunto é compatível com todas as mesas e mesas perfuradas que utilizam um padrão de furos de 12 mm com espaçamento de 96 mm, o padrão para mesas multifuncionais como as Festool MFT e mesas fabricadas com o sistema UJK Parf.
O batente é posicionado inserindo os pinos de 12 mm nos furos do tampo da mesa. O espaçamento de 96 mm é o padrão de facto para mesas MFT comerciais. As mesas fabricadas com o Sistema de Guias UJK Parf cumprem esta geometria. Quem tiver uma mesa com furos de 20 mm espaçados a 96 mm deve verificar se os pinos de 12 mm encaixam nos furos sem folga excessiva.
Quantas peças? O conjunto inclui os componentes e eles podem ser adquiridos separadamente?
O conjunto inclui 7 componentes: 3 guias de aço inoxidável de 12 mm, 1 grampo de came em resina fenólica, 1 batente traseiro em Valchromat, 2 cunhas e 1 espaçador. De acordo com informações disponíveis no site da UJK e em distribuidores autorizados, todos os componentes também estão disponíveis separadamente.
A opção de adquirir componentes individuais é útil em caso de desgaste das cunhas ou do espaçador, que são as peças sujeitas ao maior atrito mecânico durante o uso contínuo. Para obter os códigos dos componentes individuais, entre em contato com a Krollit pelo telefone +39 0825-1494022.
O grampo de came pode ser usado em uma bancada sem furos?
Sim. O grampo de came possui furos integrados que permitem que ele seja parafusado em qualquer bancada plana, mesmo sem um padrão de furos de 96 mm. Nesse caso, as guias não são utilizadas e o A fixação é feita apenas com cunhas e um espaçador.
Este recurso amplia o uso do conjunto para bancadas de trabalho tradicionais, painéis temporários de MDF ou superfícies de montagem temporárias. O princípio da cunha com came permanece inalterado: a peça de trabalho é fixada lateralmente sem qualquer obstrução na superfície superior.
O Valchromat usado nas cunhas possui certificação? Qual a diferença para o HDF padrão?
O Valchromat usado nos batentes, cunhas e espaçadores possui certificação PEFC (Pan European Forest Council) para manejo florestal sustentável. Trata-se de um HDF colorido na massa, mais resistente à umidade e à abrasão do que o HDF padrão.
A usinagem CNC garante tolerâncias precisas nas superfícies de contato, que são cruciais para uma fixação segura. Ao contrário do HDF bruto, o Valchromat mantém dimensões estáveis ao longo do tempo, reduzindo o risco de deformação das cunhas em ambientes úmidos, típicos de oficinas e carpintaria. lojas.
Quantas posições a fixação pode ter com o batente traseiro incluído?
O batente traseiro possui três furos de fixação: dois espaçados a 96 mm para posicionamento lateral ou longitudinal em relação à peça de trabalho e um terceiro para posicionamento diagonal. Isso permite que a peça de trabalho seja fixada em pelo menos três orientações sem mover a braçadeira de came.
O posicionamento diagonal é útil ao usinar cantos ou quando a geometria da peça de trabalho não se conforma aos eixos ortogonais da grade. Combinado com os três furos de fixação que podem ser posicionados livremente em qualquer furo de 96 mm da mesa, as configurações de fixação abrangem a maioria das situações de usinagem MFT.
