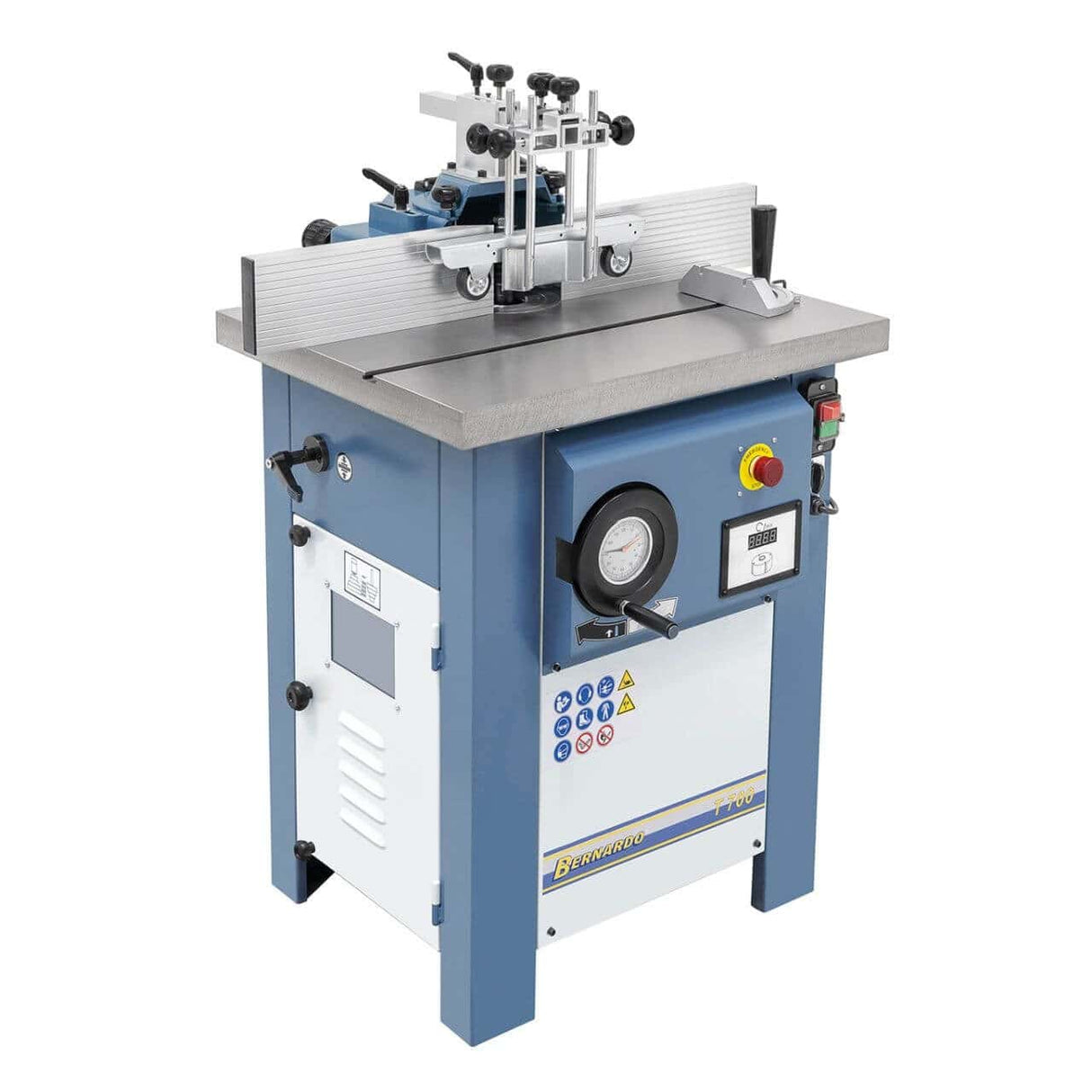

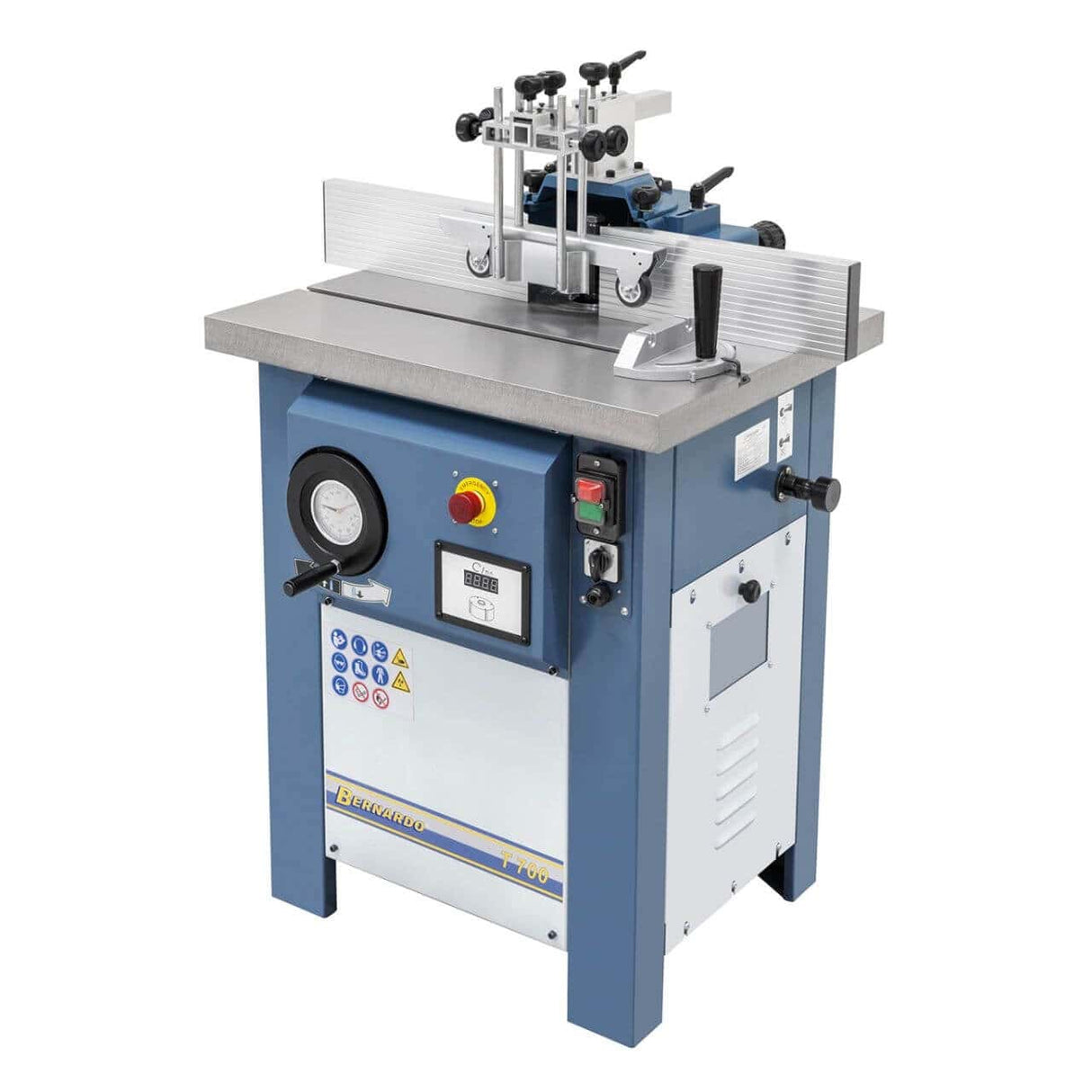

Fresadora Toupie para madeira Bernardo T 700 – 400V, mesa 700×700 mm, bucha Ø 30 mm

A tupia para madeira Bernardo T 700/400V possui uma mesa de ferro fundido cinzento de 700x700 mm, um eixo de 30 mm de diâmetro com balanceamento dinâmico, quatro velocidades selecionáveis ​​de 1.800/3.000/6.000/9.000 rpm com transmissão por correia em V de liberação rápida, um curso vertical do eixo de 105 mm, uma conexão para extração de pó de 100 mm de diâmetro, um motor trifásico de 400V de 2,2 kW S1 / 3,0 kW S6 e um visor digital de velocidade. Peso aproximado: 157 kg. Fabricado na Áustria, distribuído na Itália pela Krollit como distribuidor oficial da Bernardo desde 2007.

• Dimensões da mesa: 700 × 700 mm em ferro fundido cinzento
• Diâmetro do fuso: Ø 30 mm
• Velocidade do fuso: 1.800 / 3.000 / 6.000 / 9.000 rpm
• Curso vertical do fuso: 105 mm
• Diâmetro máximo da ferramenta (perfilagem): 200 mm
• Motor: 2,2 kW S1 / 3,0 kW S6 – 400 V Trifásico
• Peso: Aproximadamente 157 kg

Quem usa a T 700 e para quê?

A Bernardo T 700 é uma tupia vertical profissional para madeira, projetada para perfilar, fresar, ranhurar e moldar peças de madeira maciça e painéis. A mesa de ferro fundido cinzento de 700 x 700 mm proporciona estabilidade e planicidade duradouras; o eixo de 30 mm de diâmetro com balanceamento dinâmico opera sem vibrações, mesmo com ferramentas de perfilagem de até 200 mm de diâmetro. As quatro velocidades selecionáveis ​​(1.800/3.000/6.000/9.000 rpm) abrangem todas as aplicações: baixa velocidade para ferramentas de grande diâmetro, alta velocidade para ferramentas pequenas e acabamento em madeiras duras. O visor digital fornece uma leitura instantânea da velocidade definida. Nas oficinas dos clientes, a Krollit é a escolha de marceneiros artesanais, fabricantes de janelas e portas e fabricantes de móveis que produzem portas, batentes, molduras decorativas e ranhuras de montagem.

Seu Lugar na Linha Bernardo

A T 700 é a tupia de bancada profissional da Bernardo. Abaixo dela, na linha de marcenaria, estão as tupias verticais de bancada com mesas menores, dimensionadas para uso amador e artesanal leve. Acima dela, a linha se estende às tupias industriais com mesas deslizantes, múltiplos eixos e equipamentos para perfilagem pesada. A T 700 é dimensionada para produção artesanal: 4 velocidades (em comparação com as tupias de velocidade única para hobby), motor S1 de 2,2 kW (em comparação com o de 1,5 kW dos modelos básicos) e uma mesa de 700 x 700 mm. Para aqueles que realizam perfilagem regular em portas, janelas ou caixilhos, a T 700 é a máquina de referência. Para a produção industrial de janelas e portas, considere tupias industriais com mesas deslizantes ou linhas de perfilagem dedicadas.

Logística e Suporte Krollit

A Bernardo entrega em 5 a 9 dias úteis (7 dias no Sul). Com um peso de 157 kg, requer equipamento de descarregamento adequado (transpaleteira ou guindaste). Verifique o acesso à oficina antes da entrega. Eixos, pinças, ferramentas de perfilagem e acessórios de reposição originais Bernardo estão disponíveis em estoque e são enviados em 3 a 5 dias úteis. Suporte ao cliente em italiano disponível.

Para quem é a T 700?

Perfil	Compatibilidade	Motivo
Hobbista apaixonado	Adequado	Máquina dimensionada para uso profissional: para uso ocasional como hobby, pode ser superdimensionada. Considere uma tupia de mesa de nível básico para necessidades ocasionais.
Marcenaria artesanal (1-5 funcionários)	Recomendado	A mesa de 700 x 700 mm e as 4 velocidades são adequadas para perfilar portas, molduras e móveis. O eixo de Ø 30 mm comporta ferramentas profissionais. Trifásico 400V dimensionado para uso diário.
Produção de portas e janelas / industrial	Adequado	Para produção em série de caixilhos de portas e janelas, considere uma tupia com mesa deslizante e equipamentos dedicados. A T 700 é dimensionada para produção artesanal, não para linhas industriais de alta velocidade.

Não adequado para: Produção em série de perfis repetitivos em alta velocidade (considere tupias com mesa deslizante ou linhas dedicadas); oficinas sem uma linha trifásica de 400V; Ferramentas de perfilagem acima de Ø 200 mm (capacidade máxima da máquina).

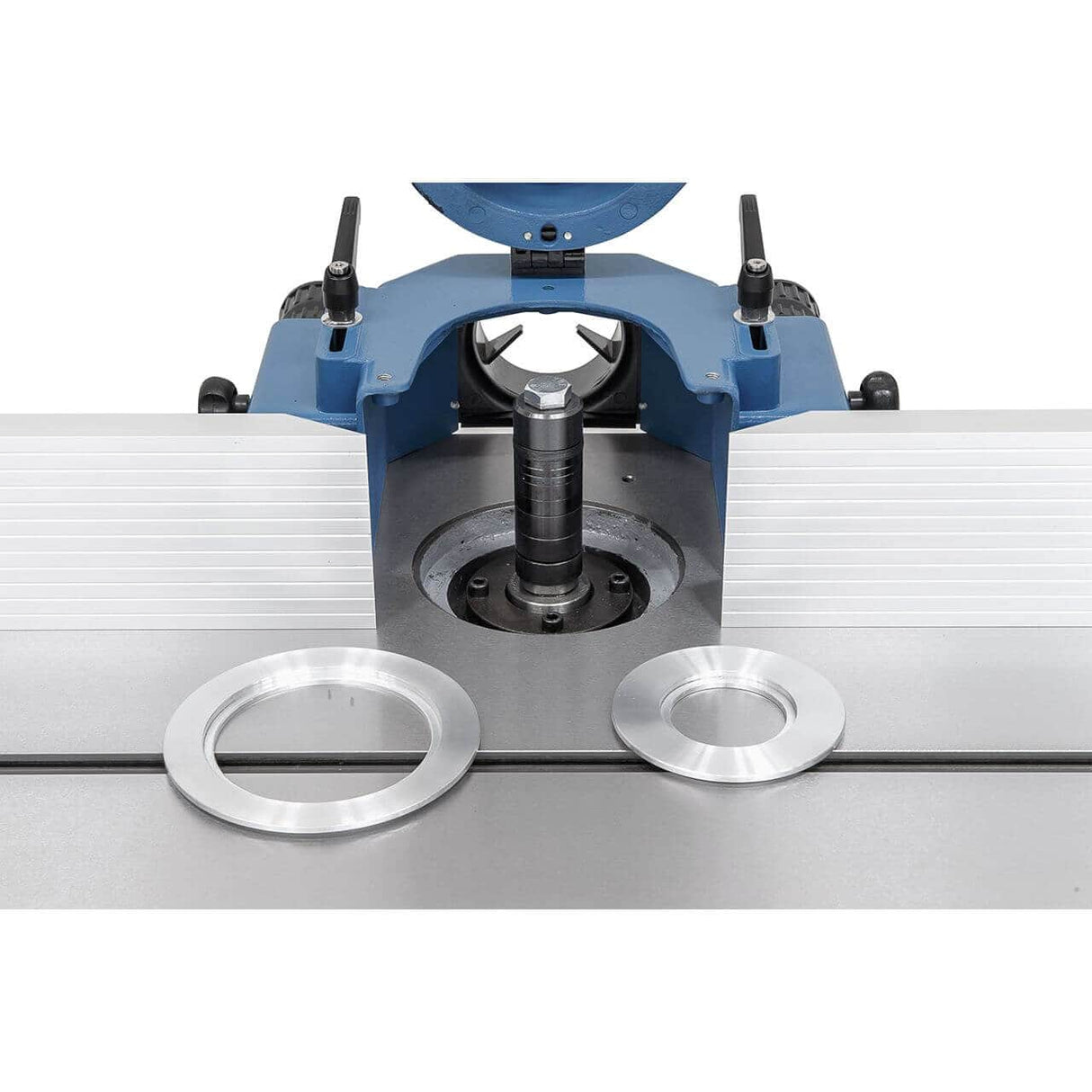

Mesa e Eixo

Especificações	Valor
Dimensões da mesa	700 × 700 mm
Material da mesa	Ferro fundido cinzento
Altura de trabalho	840 mm
Diâmetro do eixo	Ø 30 mm
Curso vertical do Eixo	105 mm
Comprimento útil do eixo	100 mm

Capacidade da ferramenta

Especificação	Valor
Diâmetro máximo da ferramenta (perfilagem)	Ø 200 mm
Diâmetro máximo da ferramenta sob a mesa	Ø 95 mm

Velocidade Eixo

Especificações	Valor
Velocidade 1	1.800 rpm
Velocidade 2	3.000 rpm
Velocidade 3	6.000 rpm
Velocidade 4	9.000 rpm
Mudança de Velocidade	Transmissão Rápida por Correia Trapezoidal

Motor e potência fornecimento

Especificações	Valor
Potência do motor S1 (100%)	2,2 kW (3,0 HP)
Consumo de energia S6 (40%)	3,0 kW (4,0 HP)
Alimentação	400V – 50Hz – trifásico
Conexão de sucção	Ø 100 mm

Dimensões e peso

Especificar	Valor
Dimensões da máquina (C × L × A)	930 × 760 × 1.160 mm
Peso líquido	aprox. 157 kg

Conformidade

Especificação	Valor
Marcação	CE
Diretiva	Diretiva de Máquinas 2006/42/CE

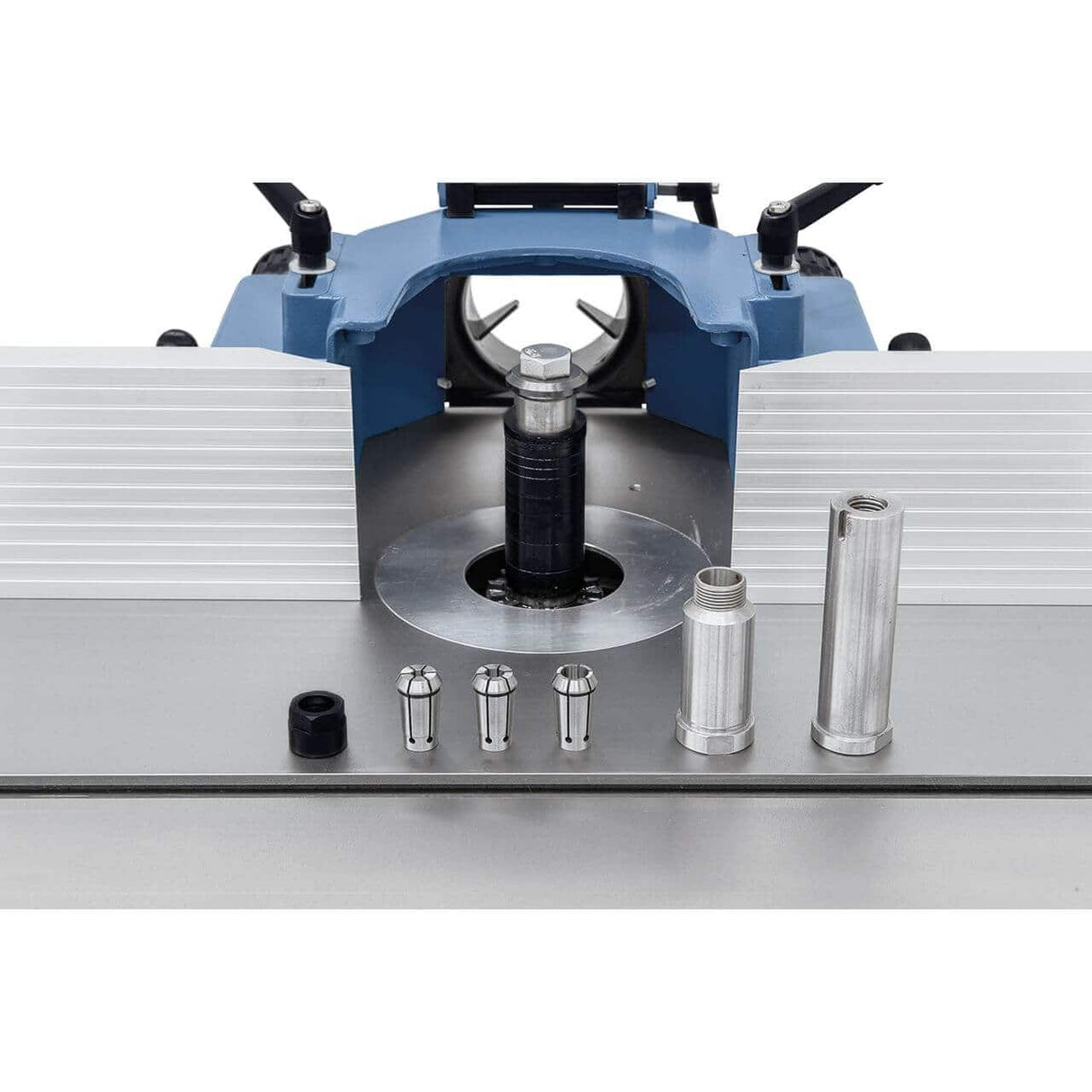

Equipamento Padrão

• Mandril Intercambiável Ø 30 mm
• Mandris Intercambiáveis ​​para Fresas de Topo Ø 6, 8, 12 mm
• Pinças Ø 6, 8, 12 mm

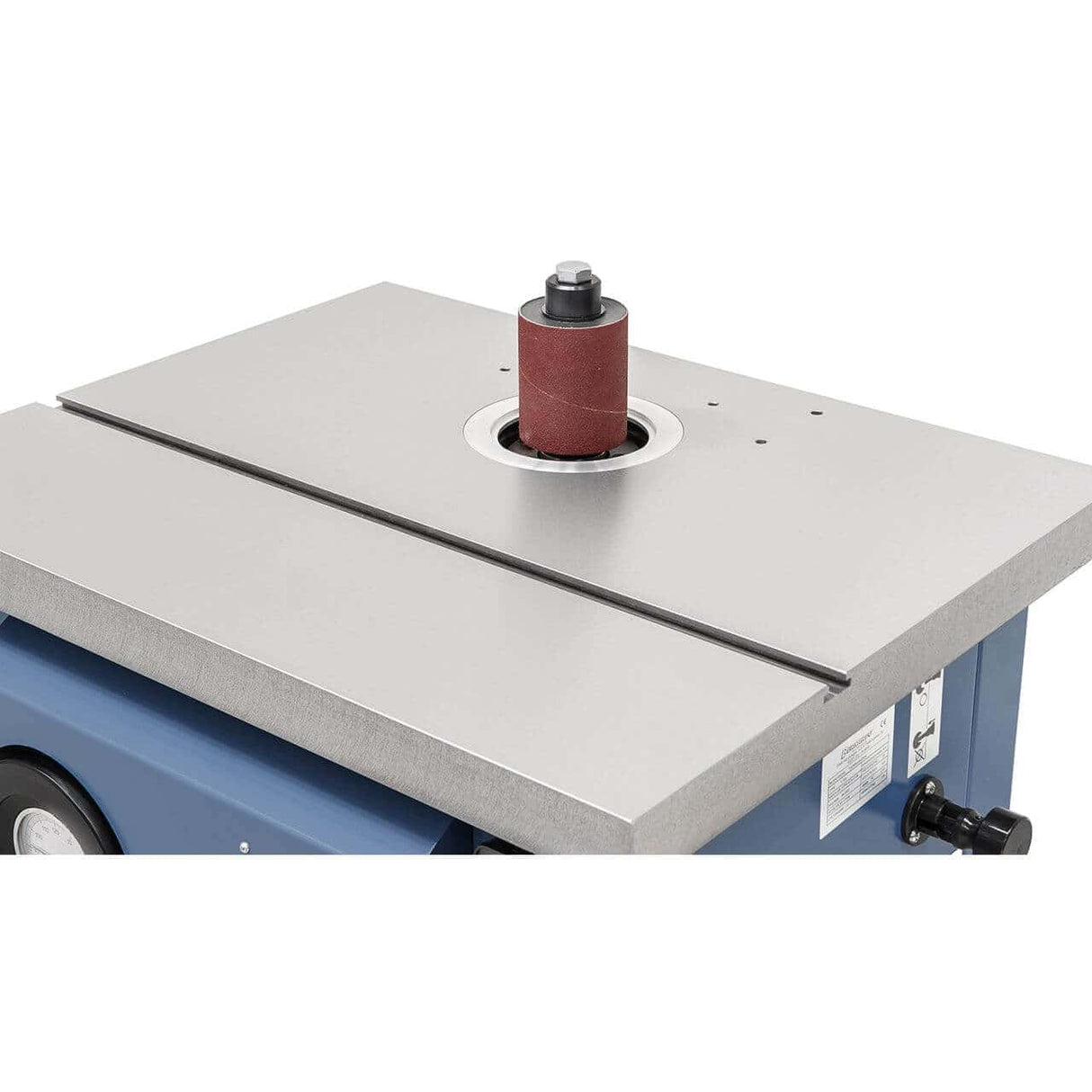

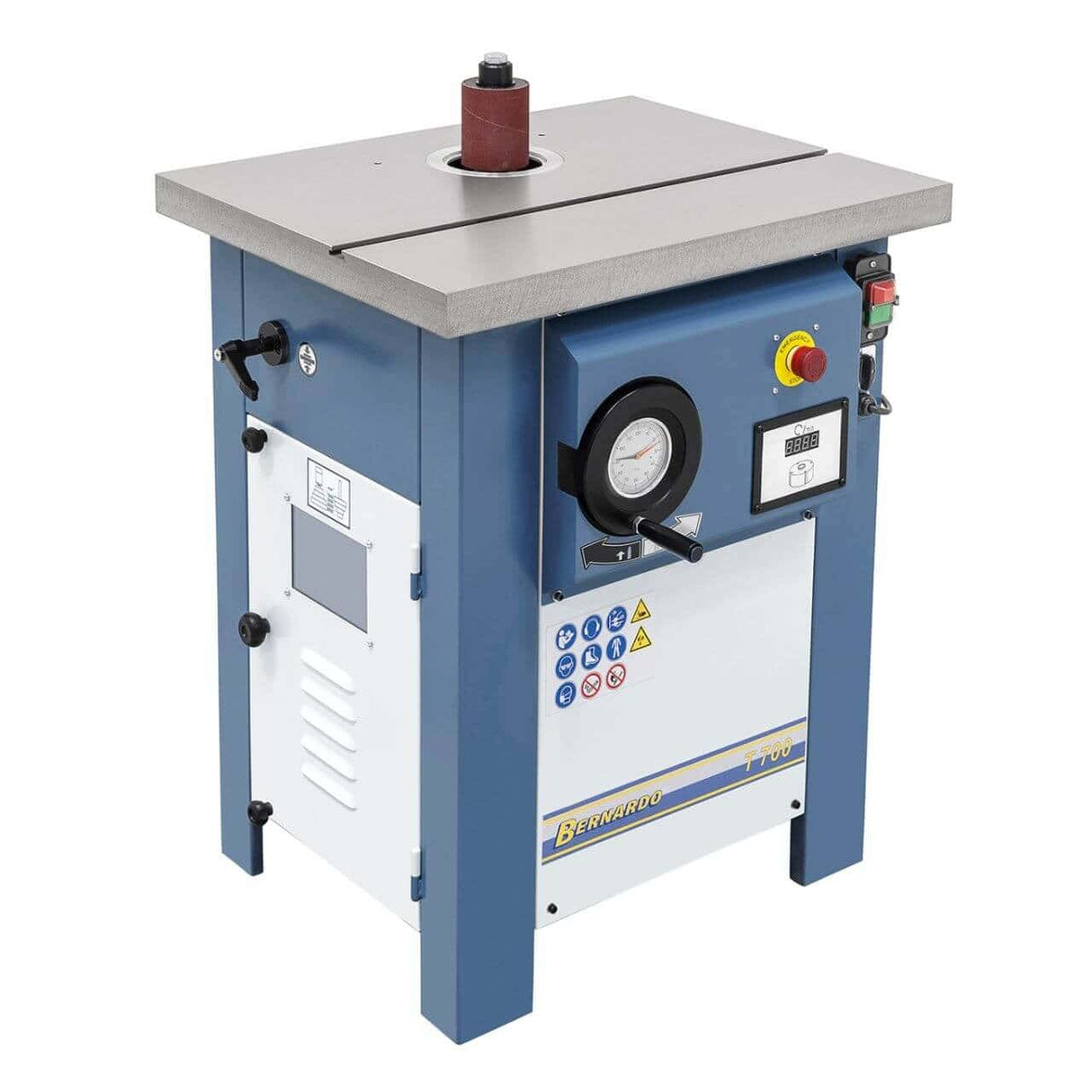

• Manga de lixa Ø 75 mm, grão 100

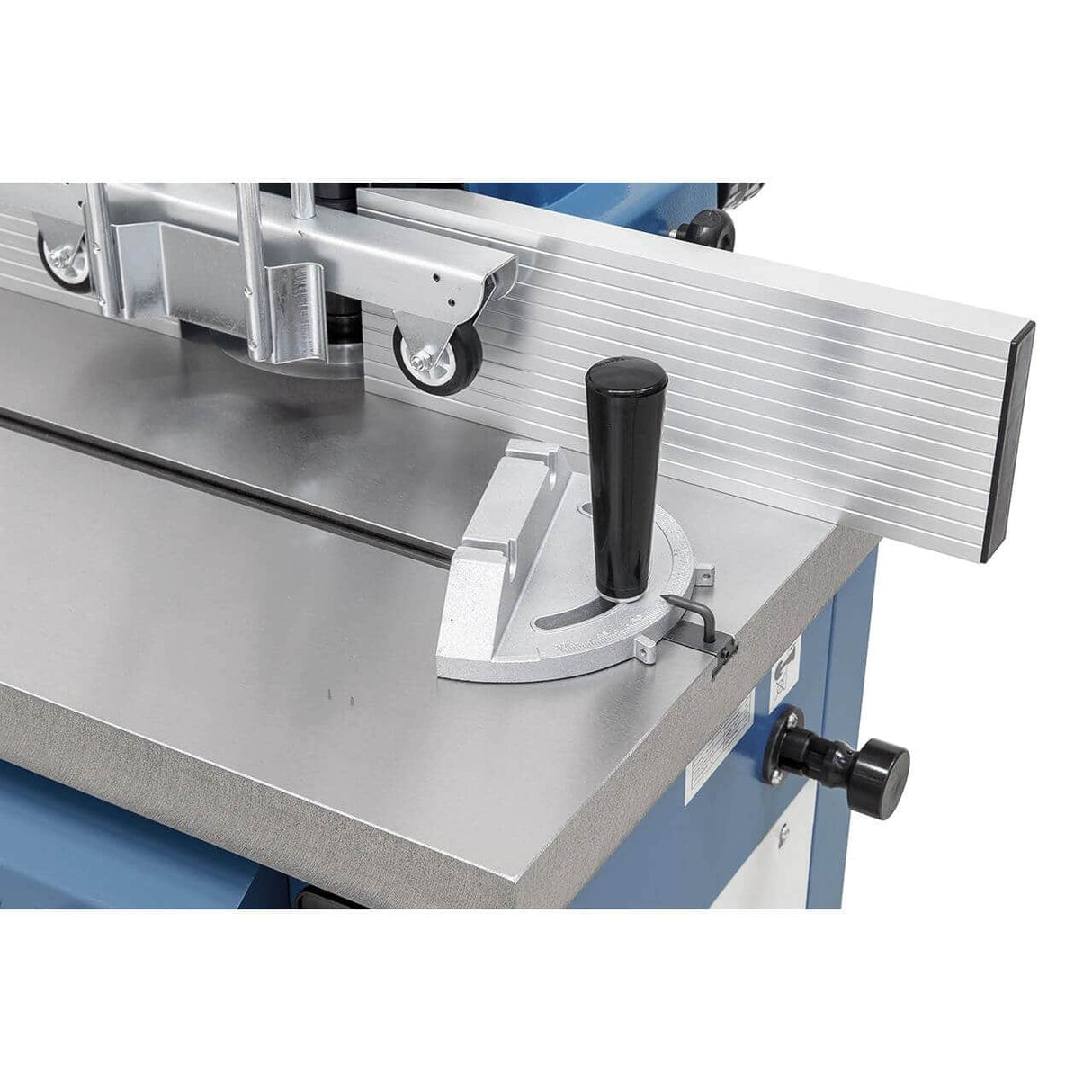

• Batente angular
• Indicador digital de velocidade
• Inversão de rotação (direita/esquerda)

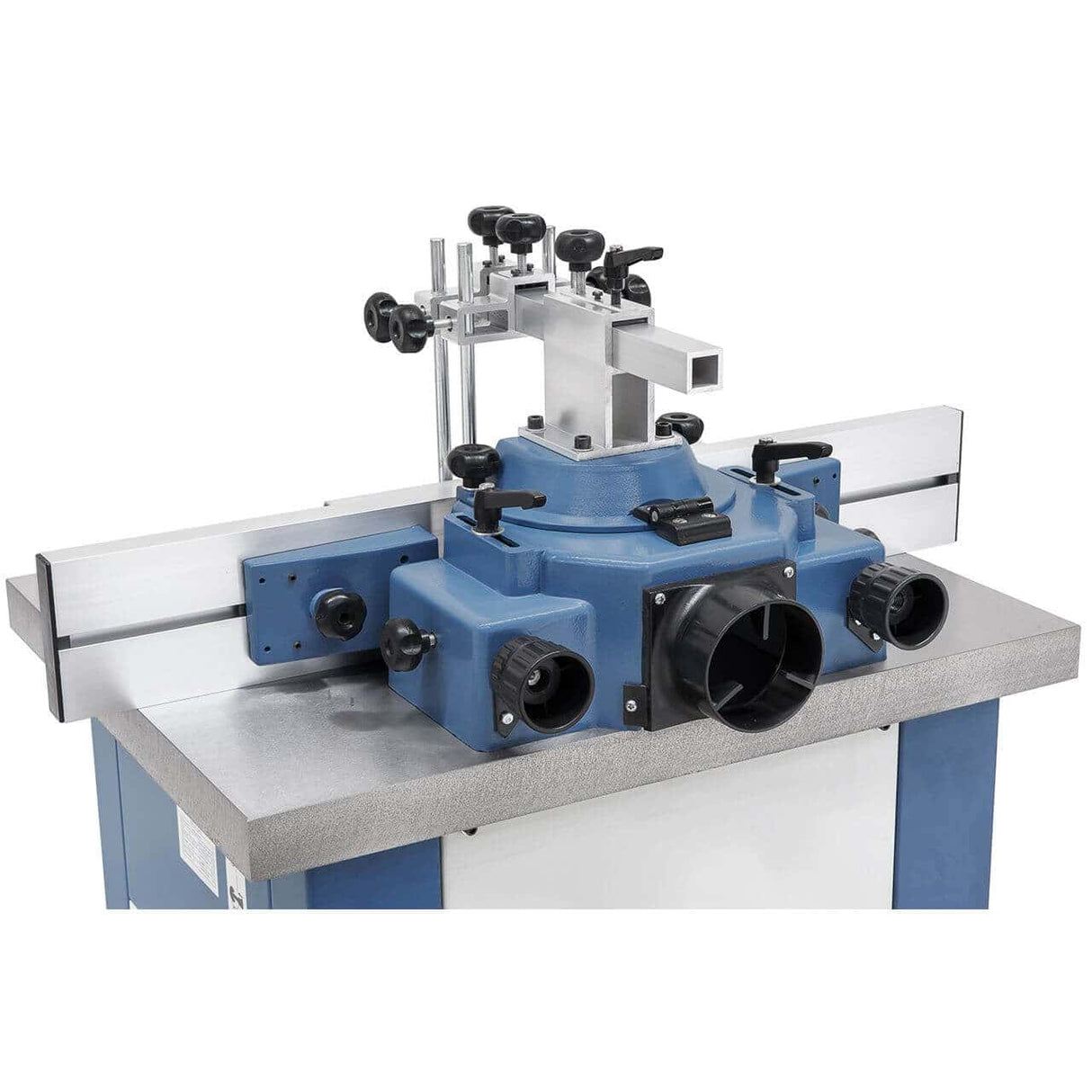

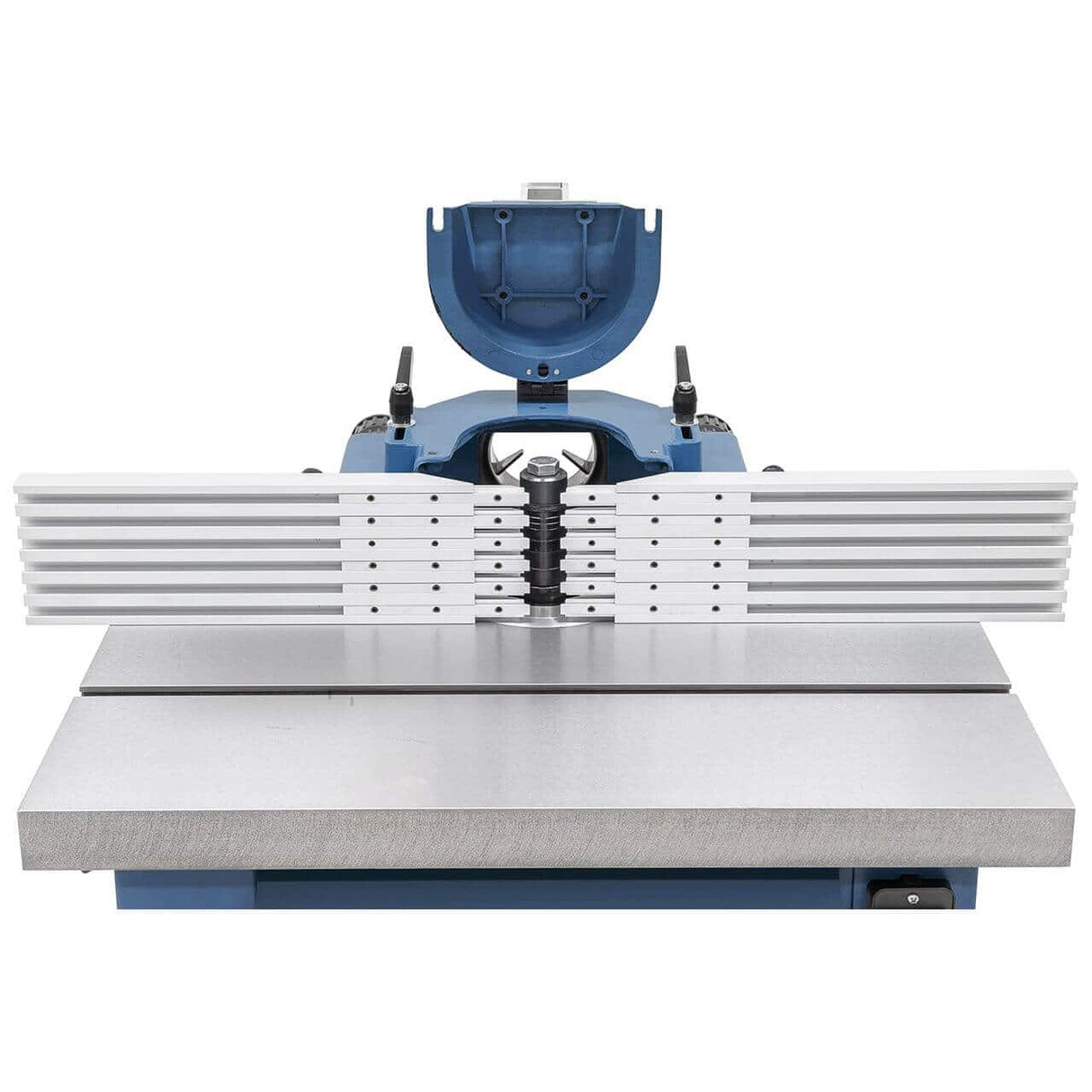

• Dispositivo de proteção e dispositivo de pressão

Perguntas frequentes

Posso usar fresas de topo além do mandril de Ø 30 mm?

Sim. Mandris intercambiáveis ​​para fresas de topo de Ø 6, 8 e 12 mm com pinças correspondentes estão incluídos. Eles permitem que você use fresas de topo padrão sem precisar comprar equipamentos adicionais.

O mandril de Ø 30 mm é o tamanho padrão profissional para ferramentas de perfilamento. Os eixos intercambiáveis ​​de Ø 6, 8 e 12 mm permitem o uso de fresas de topo típicas para modelagem e acabamento de madeira. Pinças de reposição originais Bernardo estão disponíveis em estoque e são enviadas em 3 a 5 dias úteis.

Como faço para alterar a velocidade do eixo?

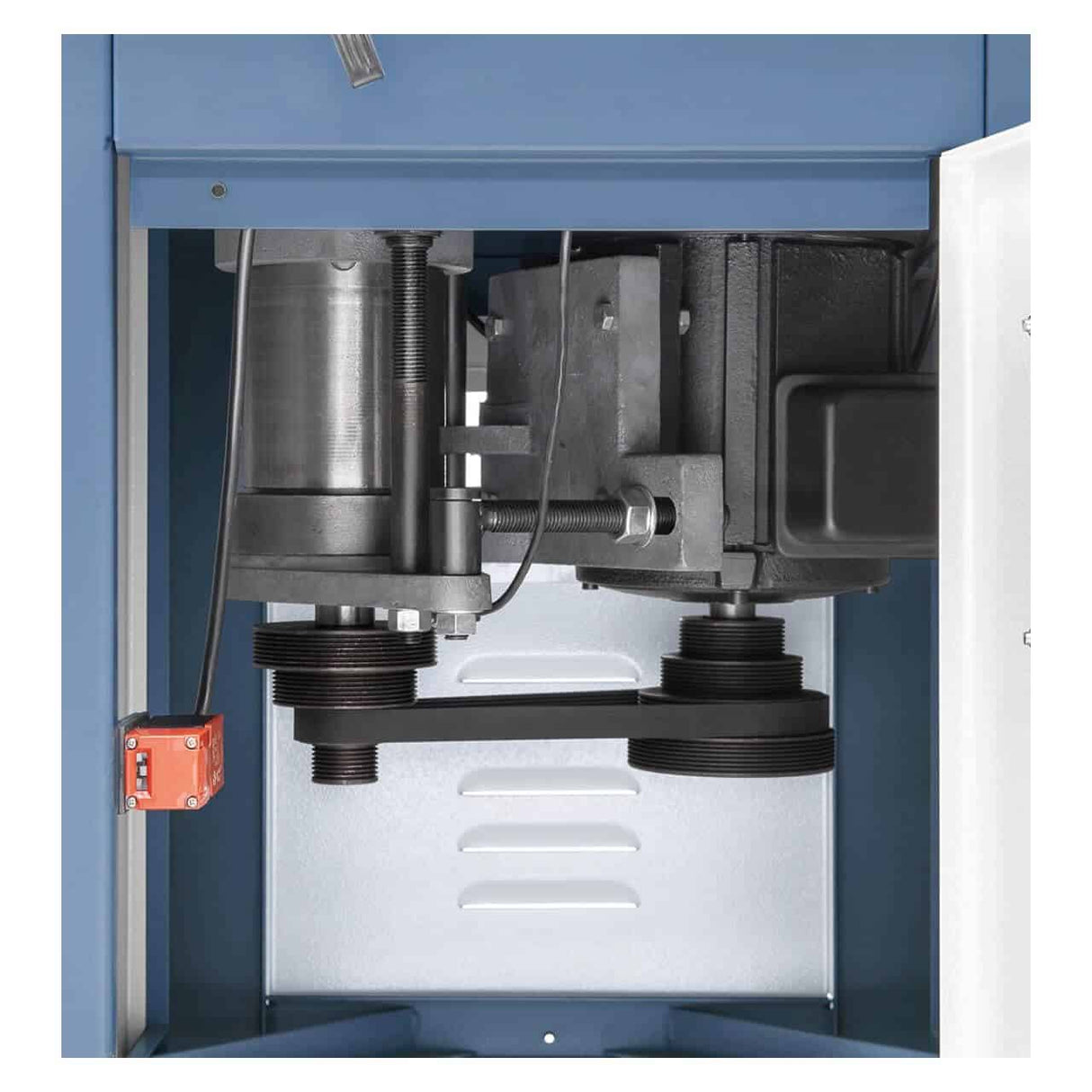

A mudança de velocidade é feita por meio de uma correia em V: abra a tampa lateral, mova a correia para a faixa de polias desejada e feche-a novamente. Esta operação leva apenas alguns segundos e não requer ferramentas adicionais.

A troca de correia é o sistema padrão para tupias profissionais: rápida, confiável e fácil de manter. As quatro velocidades são pré-definidas nas polias: o operador seleciona a combinação correta para o diâmetro da ferramenta em uso. O visor digital confirma a velocidade real, eliminando o risco de erros de configuração.

O eixo é balanceado dinamicamente? Sim, o fuso de Ø 30 mm é balanceado dinamicamente na fábrica. Combinado com a construção em ferro fundido cinzento de 157 kg, garante usinagem sem vibrações, mesmo com ferramentas de perfilagem de grandes dimensões.

O balanceamento dinâmico é crucial para a qualidade da superfície e a vida útil dos rolamentos do fuso. Em ferramentas de perfilagem de grandes dimensões (Ø 150-200 mm), um fuso desbalanceado produz vibrações que deixam marcas na superfície e aceleram o desgaste. O balanceamento Bernardo é uma característica de design mantida na gama profissional.

A inversão de rotação é realmente útil?

Sim, definitivamente. Permite trabalhar na direção correta, independentemente da orientação da peça, eliminando a necessidade de girar a peça para evitar danos à fibra.

A inversão de rotação (direita/esquerda) é uma função disponível apenas nos modelos profissionais. Em madeiras com padrões de veios complexos ou em peças com simetria específica, a capacidade de inverter o sentido de rotação do fuso permite trabalhar sempre "a favor dos veios" em vez de "contra os veios", reduzindo lascas e melhorando o acabamento. Esta característica é particularmente apreciada na produção de caixilhos de janelas de madeira com perfis complexos.

Qual ​​o espaço de trabalho necessário?

As dimensões da máquina são 930 × 760 × 1.160 mm. Para trabalhar com peças de tamanho médio a grande, é necessário um espaço de trabalho de pelo menos 3 x 2,5 m, com acesso à frente e às laterais da mesa.

A altura de trabalho de 840 mm é ergonômica para operadores em pé. A mesa de 700 x 700 mm comporta peças de madeira de tamanho padrão; para peças maiores (com mais de 1,5 m de comprimento), recomenda-se um suporte lateral com rolos para evitar o tombamento durante a fresagem. A Krollit oferece suportes de roletes compatíveis como acessório opcional.
