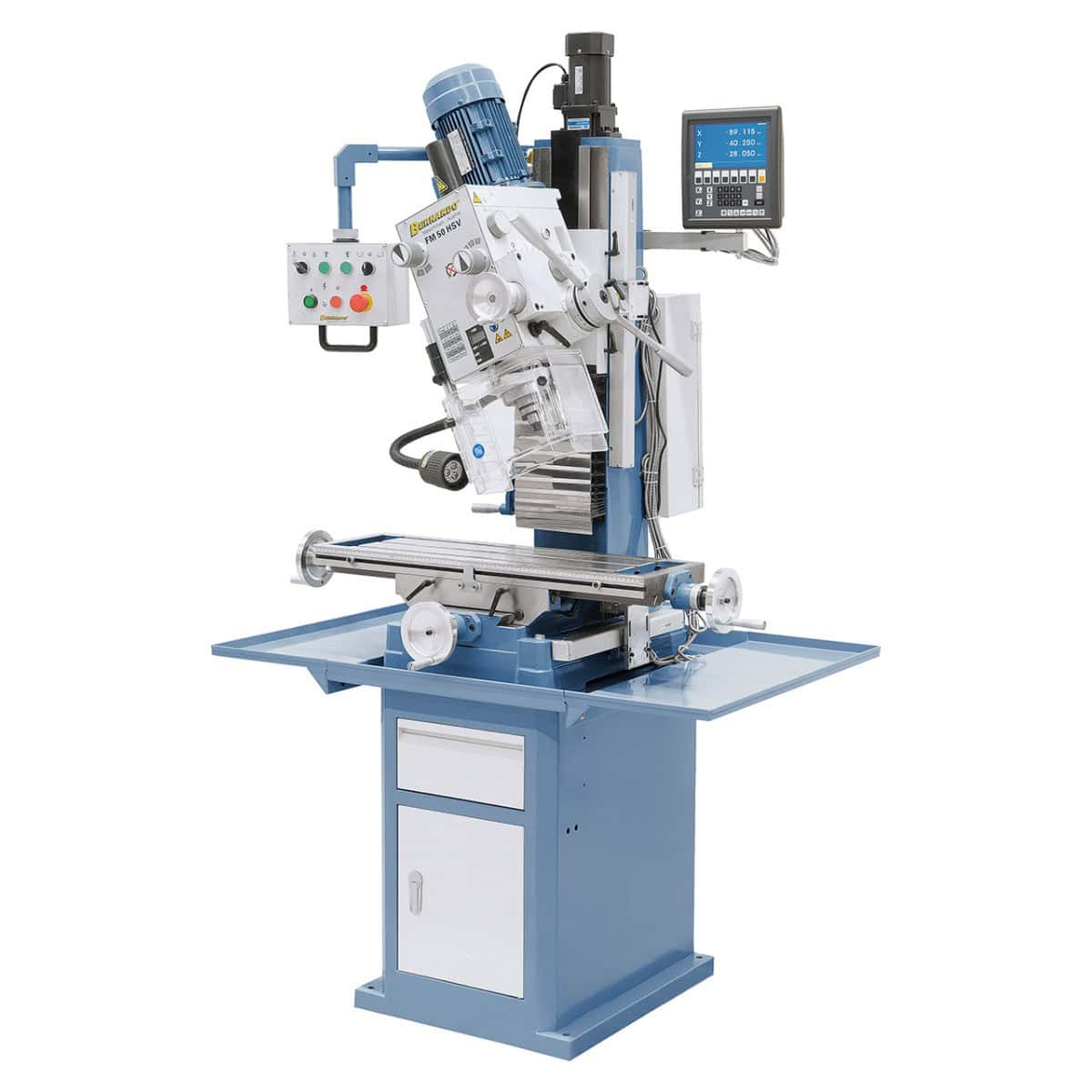

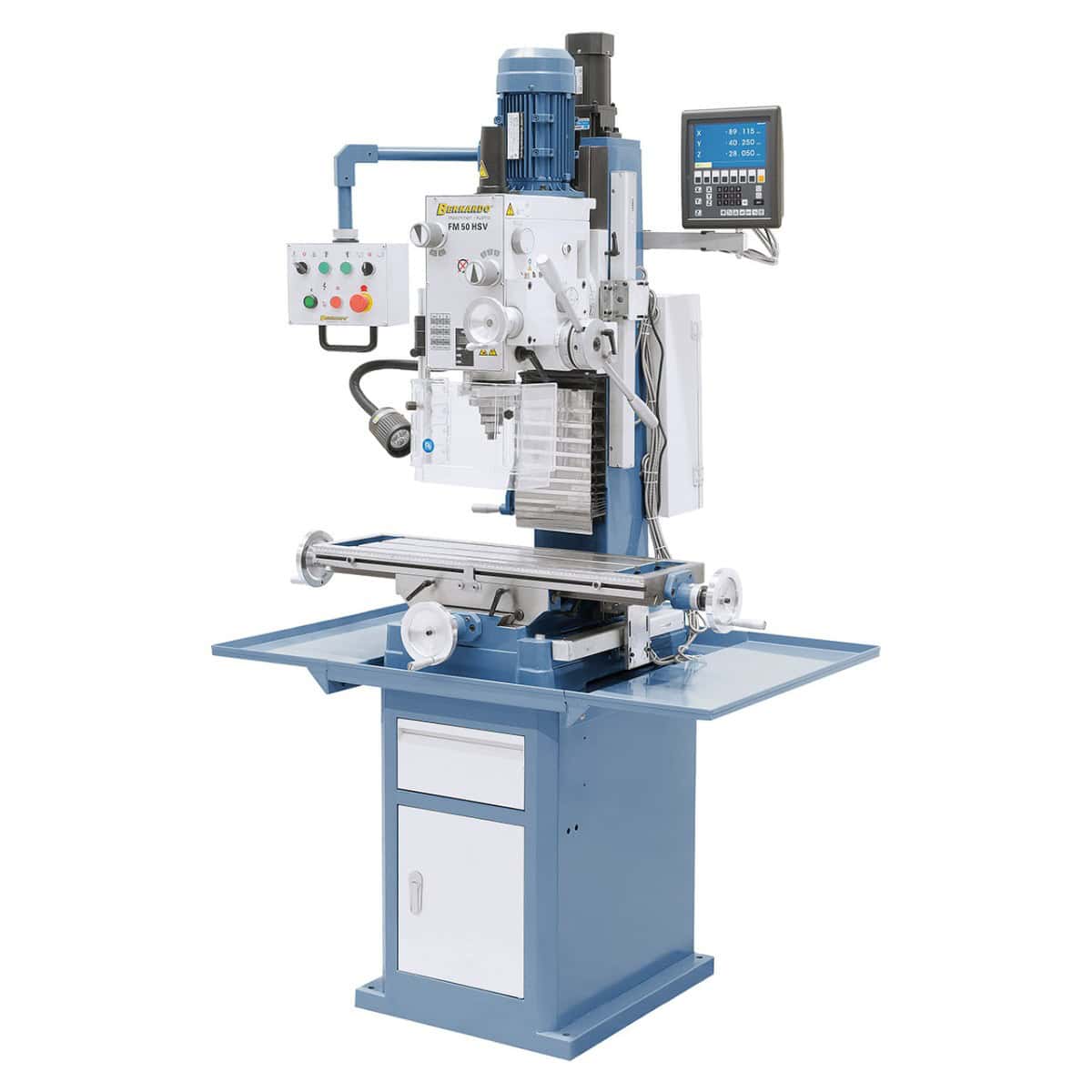

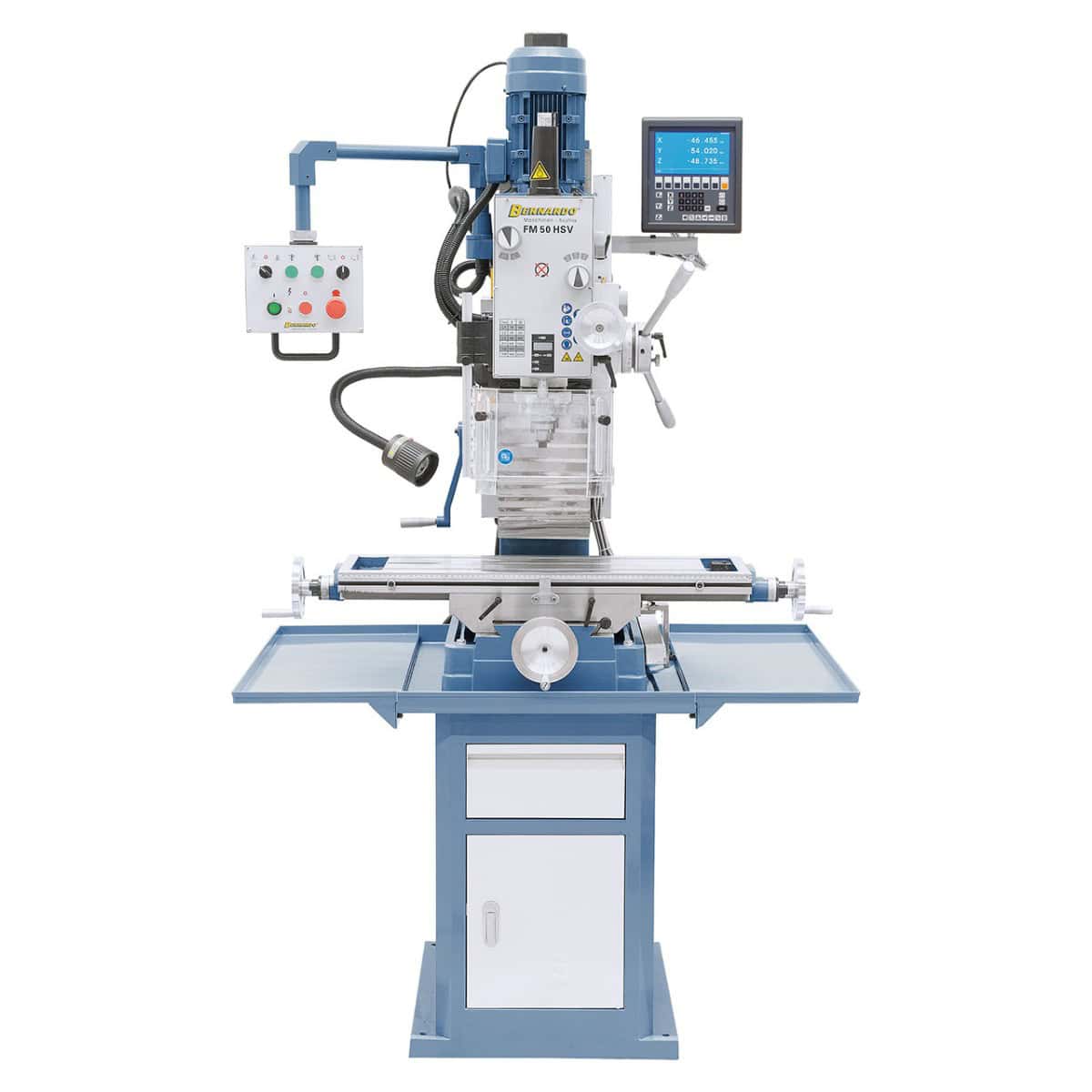

A Bernardo FM 50 HSV é uma furadeira/fresadora profissional de 322 kg para oficinas mecânicas de precisão, com furação em aço de Ø32 mm, fresamento frontal de Ø80 mm, caixa de engrenagens mecânica de 12 velocidades (75–3.200 rpm), motor de 1,5/2,2 kW 400 V, porta-ferramentas MT 4 e DRO ES-12 V. A Krollit é distribuidora oficial da Bernardo desde 2007.
- Capacidade de furação: aço de Ø32 mm
- Capacidade de furação: ferro fundido de Ø40 mm
- Máx. Capacidade de fresamento frontal: Ø80 mm
- Velocidade do fuso: 75–3.200 rpm (12 velocidades)
- Porta-fuso MT 4, curso de 120 mm

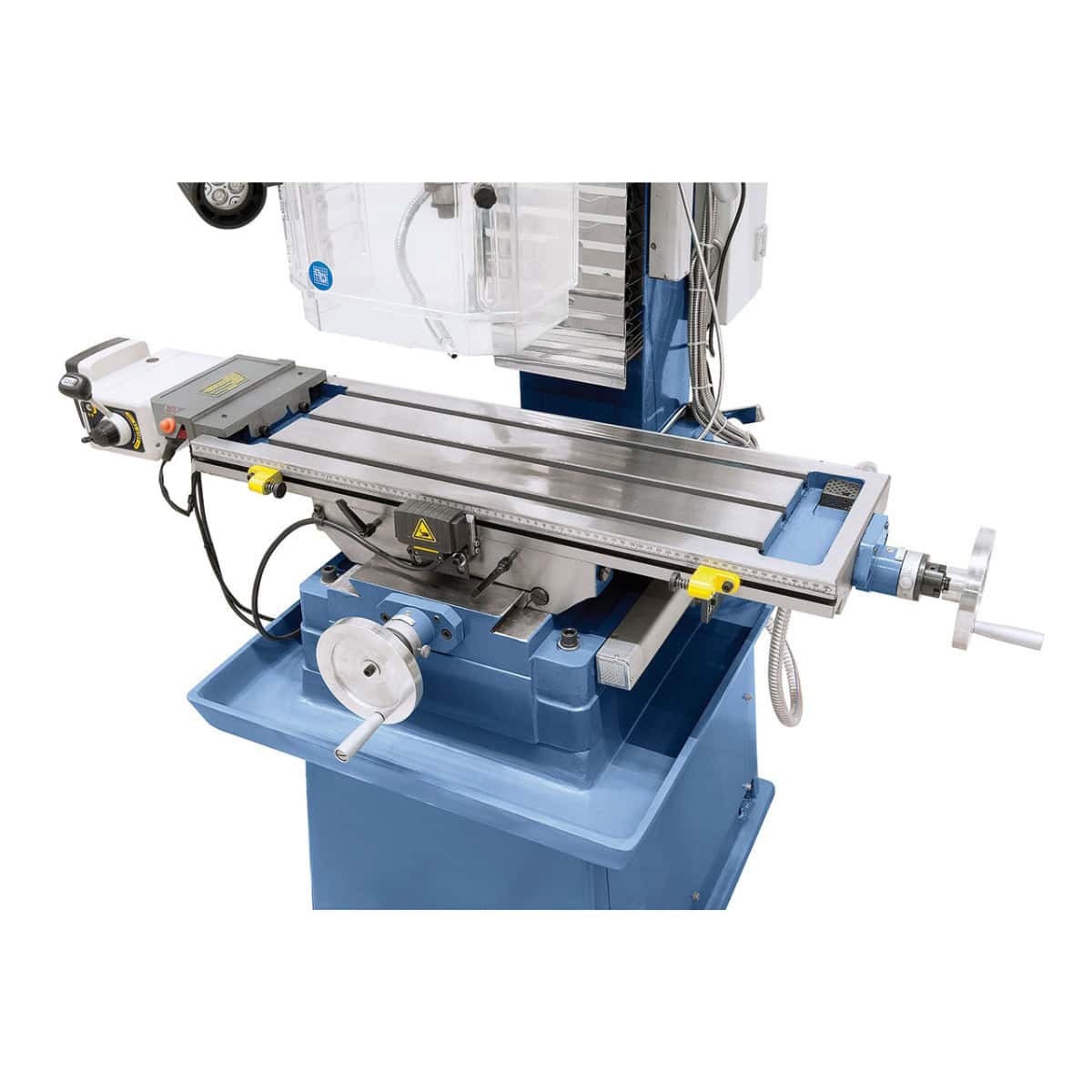

- Mesa transversal de 800 x 240 mm, cursos X/Y de 555 / 205 mm

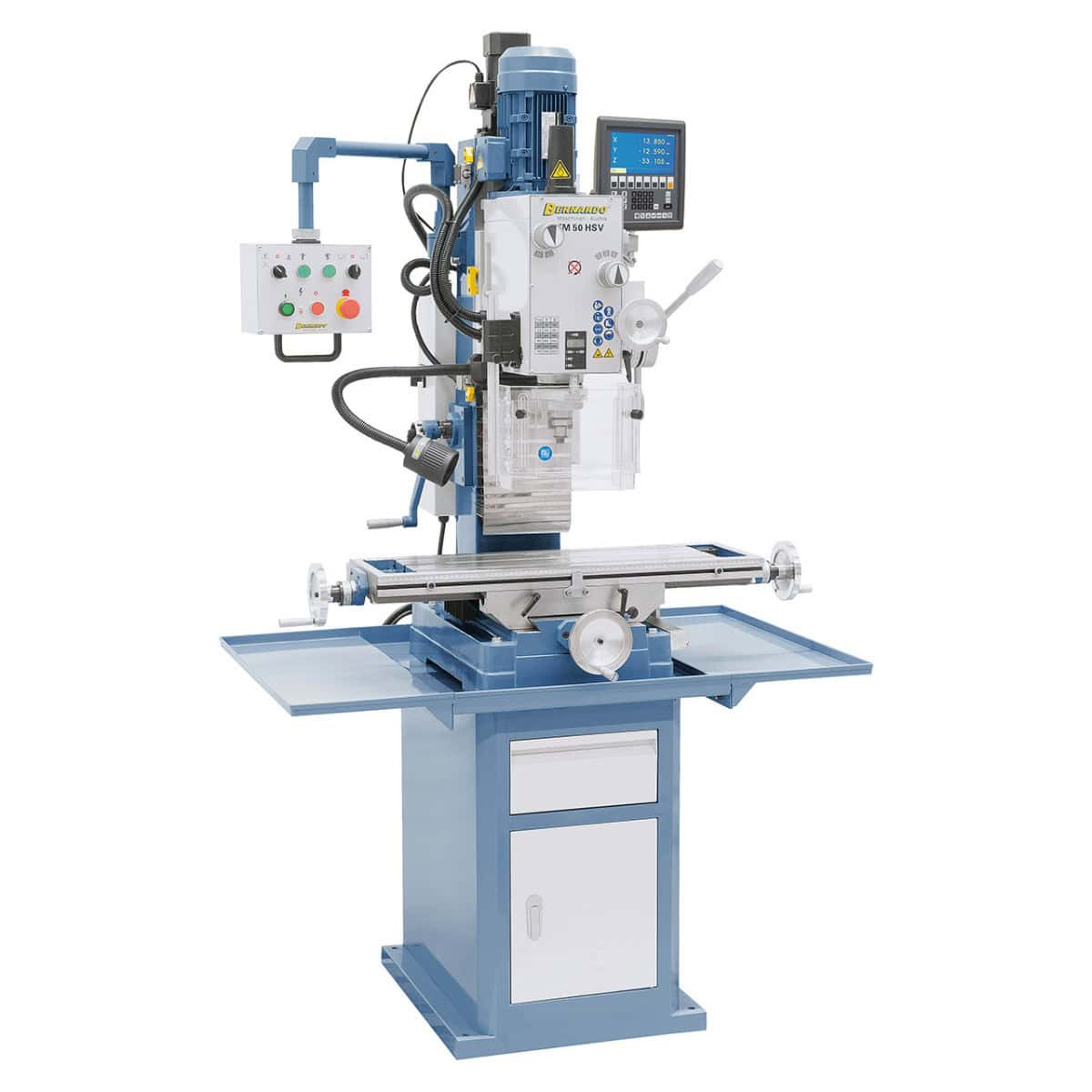

- Leitura digital de 3 eixos ES-12 V incluída
- Motor 1,1 / 1,5 kW (S1) / 1,5 / 2,2 kW (S6) 400 V
- Peso 322 kg
Quem usa a FM 50 HSV e para quê?
Oficinas mecânicas de precisão, fabricantes de moldes e laboratórios industriais usam esta furadeira/fresadora de grande formato para operações completas de usinagem: furação de aço até Ø32 mm e ferro fundido até Fresamento de até Ø40 mm, fresamento frontal até Ø80 mm com avanço automático do fuso. A caixa de engrenagens mecânica de 12 velocidades (75–3.200 rpm) e a estrutura robusta em ferro fundido suportam ciclos de trabalho intensos em uma mesa de 800 x 240 mm.
Sua posição na linha Bernardo
A Bernardo FM 50 HSV se posiciona no segmento de alta gama de furadeiras/fresadoras Bernardo, com uma estrutura de 322 kg em ferro fundido para uso industrial contínuo. Acima dessa linha, a Bernardo oferece apenas as fresadoras universais UWF com avanço automático em todos os eixos. Abaixo da FM 50 HSV, a linha inclui as séries BF 28 BDC e BF 30 G, com estruturas mais compactas (130–190 kg) e capacidades de furação menores.
A Bernardo FM 50 HSV está posicionada no segmento de alta gama de furadeiras/fresadoras Bernardo, com uma estrutura de 322 kg em ferro fundido para uso industrial contínuo. Acima dessa linha, a Bernardo oferece apenas as fresadoras universais UWF com avanço automático em todos os eixos. Abaixo da FM 50 HSV, a linha inclui as séries BF 28 BDC e BF 30 G, com estruturas mais compactas (130–190 kg) e capacidades de furação menores.
A Bernardo FM 50 HSV
Logística e Suporte da Krollit
A Bernardo realiza entregas em 5 a 9 dias úteis (7 dias no Sul). Para peças de reposição originais da Bernardo, o envio leva de 3 a 5 dias úteis a partir do armazém da Krollit. Suporte ao cliente em italiano disponível para documentação técnica, fichas técnicas de produtos e gerenciamento de pedidos de peças de reposição. A Krollit é distribuidora oficial da Bernardo desde 2007.
Para quem é a FM 50 HSV?
| Perfil |
Compatibilidade |
Modelo |
| Oficinas mecânicas de precisão e fabricação de moldes |
Adequado |
Furação de aço Ø32 mm / ferro fundido Ø40 mm, fresagem Ø80 mm, estrutura 322 kg |
| Laboratórios industriais com operações em vários turnos |
Adequado |
Mesa 800 x 240 mm, motor 1,5 / 2,2 kW 400 V, automático de 3 estágios Avanço do fuso |
| Hobbistas e modelistas |
Não adequado |
Máquina industrial de 322 kg para uso profissional contínuo; para hobbistas e oficinas, considere a KF 10 ou a KF 25 Vario |
Não adequado para: espaços limitados sem uma base dedicada, uso ocasional para hobby, alimentação de 230 V (requer 400 V trifásico). Para espaços menores, considere a BF 28 BDC ou a KF 26 L Top.
Capacidade de trabalho
| Perfuração de aço |
Ø32 mm |
| Perfuração de ferro fundido |
Ø40 mm |
| Fresamento frontal máximo |
Ø80 mm |
Eixo e velocidade
| Conexão do eixo |
MT 4 |
| Curso do eixo |
120 mm |
| Velocidade do eixo (12 etapas) |
75–3.200 rpm |
| Avanço automático do fuso |
0,10 / 0,18 / 0,26 mm/rev |
| Rotação direita/esquerda |
Sim, padrão para corte de roscas |
Mesa e cabeçote
| Dimensões da mesa |
800 x 240 mm |
| Curso da mesa (X / Y) |
555 / 205 mm |
| Ranhuras em T |
14 mm |

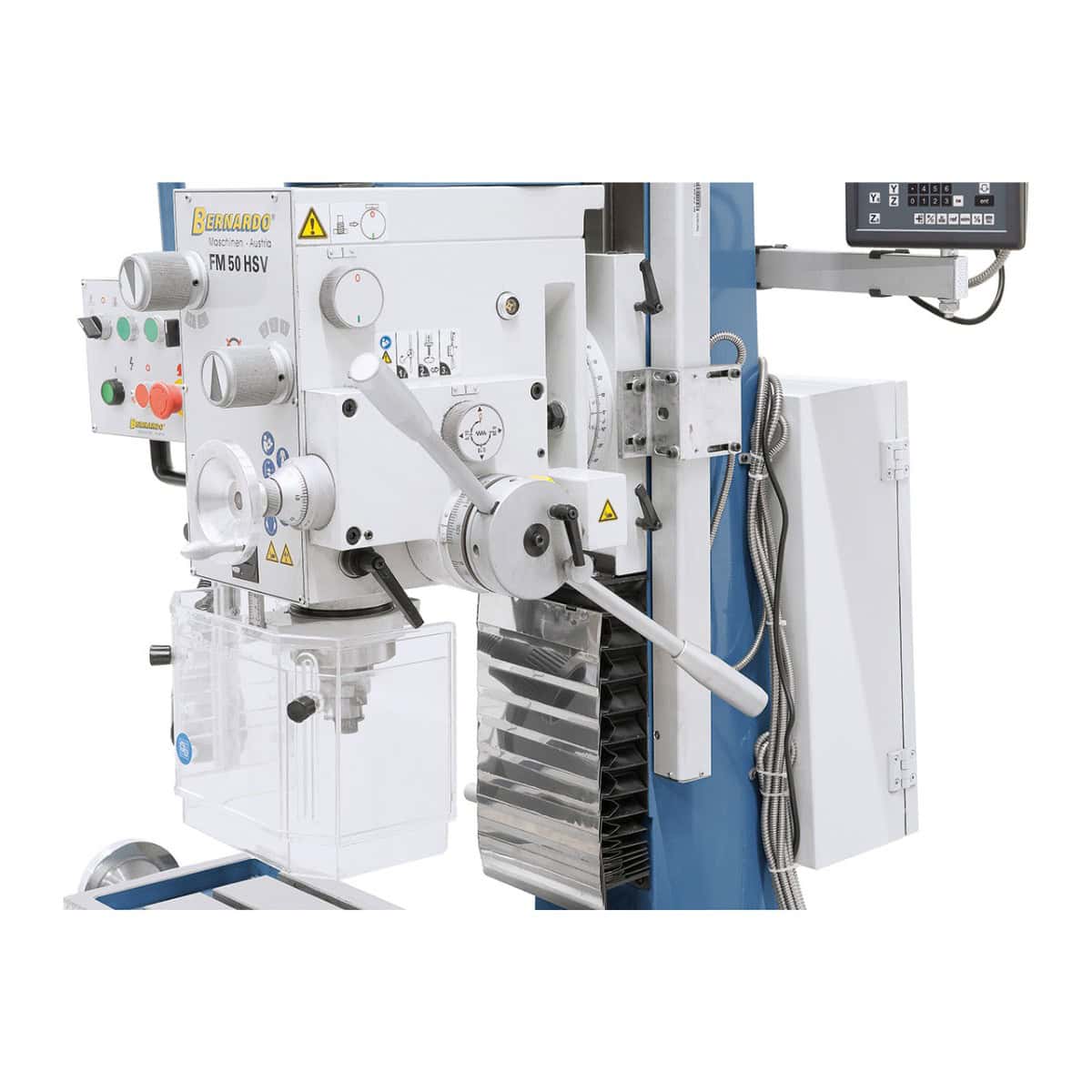

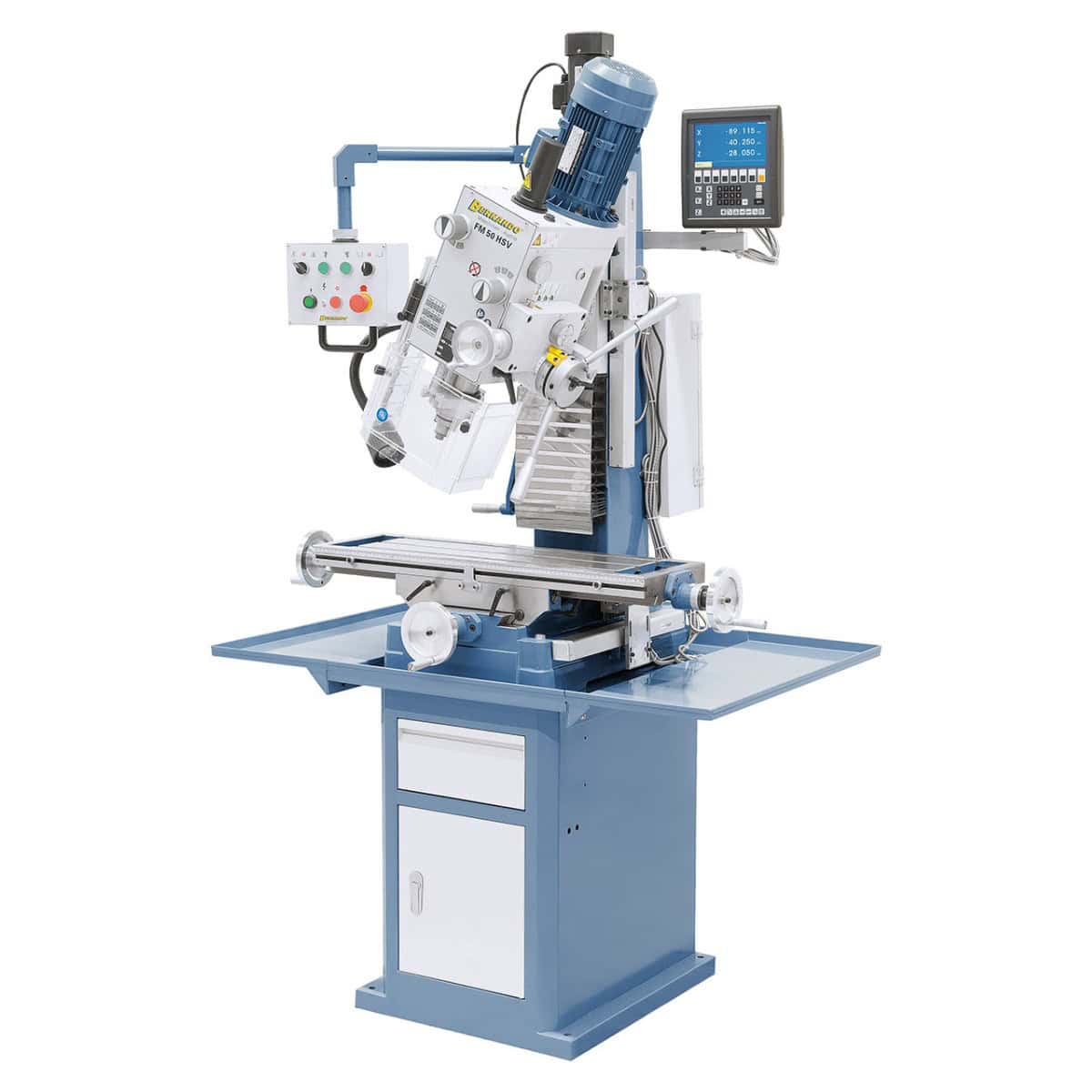

| Inclinação da cabeça |
±60° |
| Ajuste de altura da cabeça |
390 mm |
| Distância do eixo à coluna |
220 mm |
| Distância do eixo à mesa |
95–485 mm |
Motor e dimensões
| Potência do motor S1 100% |
1,1 / 1,5 kW |
| Potência do motor S6 40% |
1,5 / 2,2 kW |
| Voltagem |
400 V |

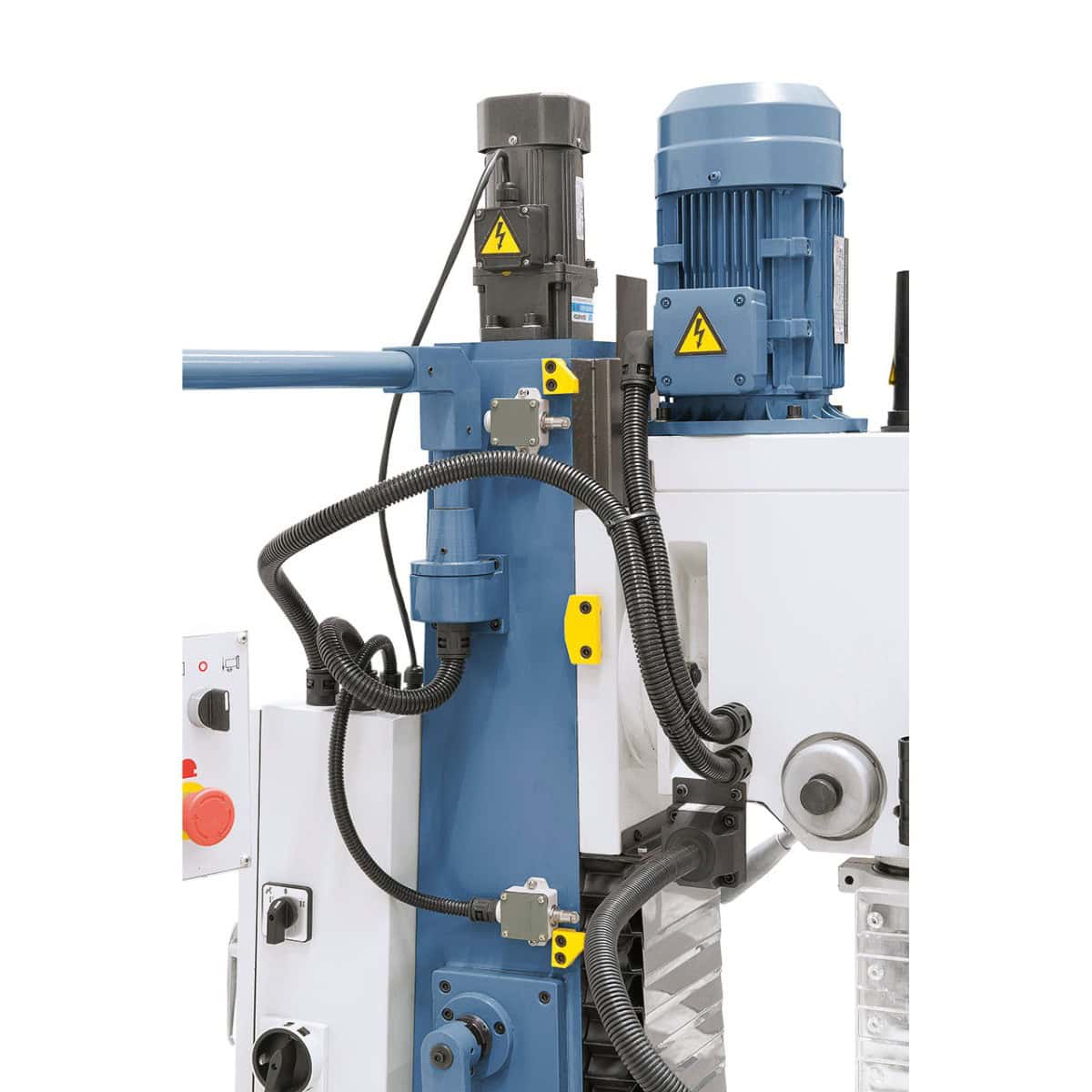

| Motor de elevação da cabeça |
90 W |
| Dimensões da máquina (L x P x A) |
1.140 x 970 x 1.460 mm |
| Peso |
322 kg |
Equipamentos Padrão
- Mandril sem chave 1-16 mm / B16
- Fuso MT 4 / B16
- Barra de tração M16
- Soquete cone Morse MT 4/3
- Suporte para fresa de topo MT 4 / Ø27 mm

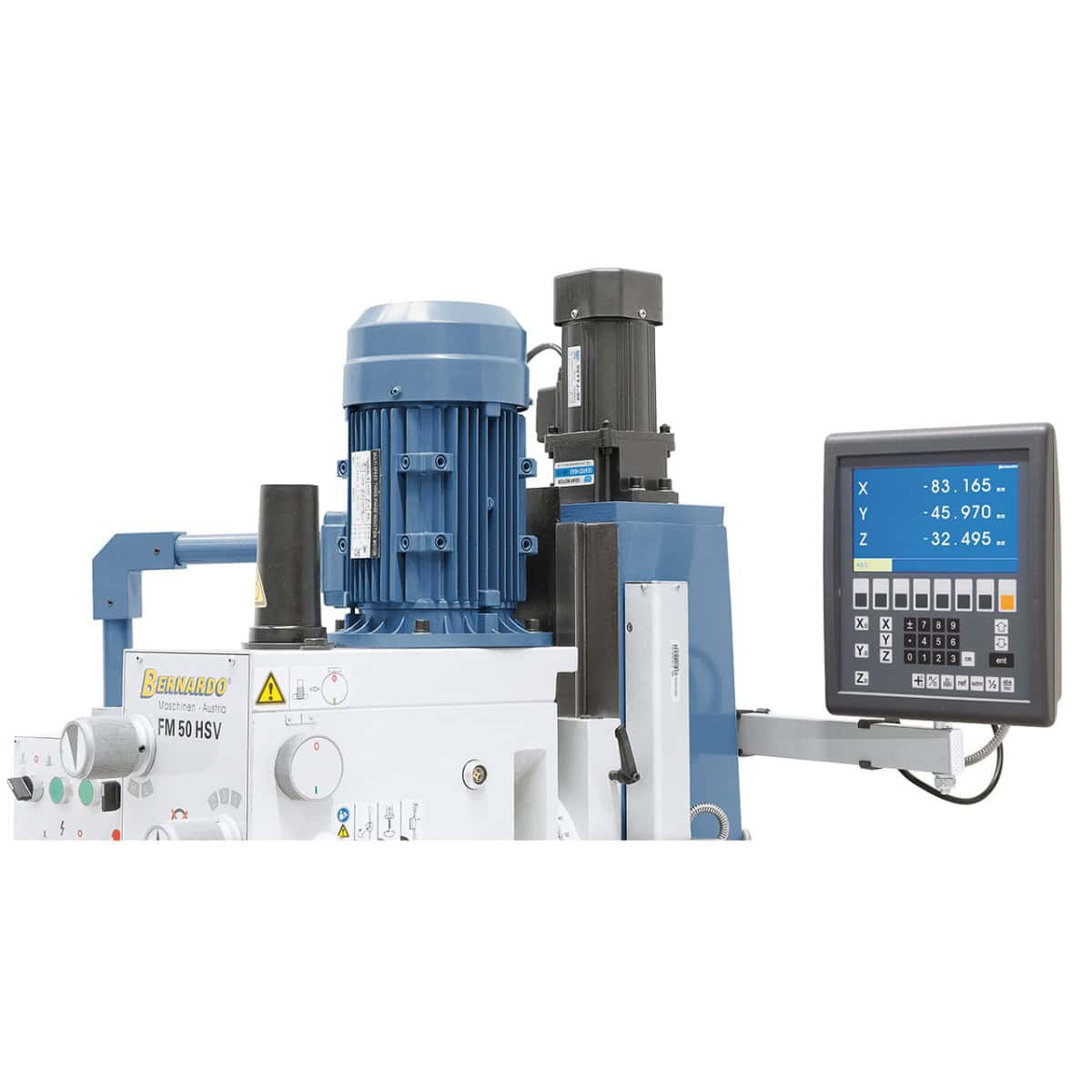

- Leitura digital de 3 eixos ES-12 V com display LCD
- Alimentação automática do fuso em 3 etapas
- Indicador digital de velocidade
- Indicador digital de curso do fuso
- Dispositivo de corte de rosca integrado
- Luz de trabalho LED
- Proteção ajustável em altura com microinterruptor
- Conjunto de ferramentas
- Caixa mecânica de 12 velocidades com 2 estágios
- Longitudinal
- Escala
Perguntas Frequentes
Quais são as capacidades de furação e fresagem da FM 50 HSV?
Furação em aço até Ø32 mm e ferro fundido até Ø40 mm, fresamento frontal até Ø80 mm.
As capacidades indicadas referem-se a aços padrão não temperados (por exemplo, C40, S235). Em materiais ou ligas mais duras, a capacidade real pode ser menor: nesse caso, recomenda-se reduzir a velocidade de rotação e a taxa de avanço para evitar sobrecarregar o fuso e as ferramentas.
Como ajustar a velocidade do fuso na FM 50 HSV?
A máquina possui uma caixa de engrenagens mecânica de 12 velocidades na faixa de 75 a 3.200 rpm.
A caixa de engrenagens mecânica de 12 velocidades e 2 estágios foi projetada para suportar usinagem contínua na oficina sem perda de torque, ao contrário dos sistemas eletrônicos Vario. A seleção de velocidade é feita por meio de alavancas na lateral do cabeçote.
Qual é a fonte de alimentação e o motor utilizados pela FM 50 HSV?
Motor de 1,1/1,5 kW (S1 contínuo) / 1,5/2,2 kW (S6 intermitente) com alimentação de 400 V.
O motor requer uma alimentação trifásica de 400 V. Verifique se a oficina possui uma linha trifásica antes da compra. Para ambientes sem energia trifásica, a linha Bernardo oferece modelos monofásicos equivalentes de 230 V, porém com capacidades de usinagem inferiores.
Quais são as dimensões da mesa, os cursos e a montagem do fuso da FM 50 HSV?
Mesa transversal de 800 x 240 mm com cursos X/Y de 555 / 205 mm, montagem de eixo MT 4, curso do eixo de 120 mm.
A montagem de eixo MT 4 é um padrão internacional: acessórios (mandris de aperto, porta-fresas, eixos de redução) estão disponíveis no mercado. Os deslocamentos da mesa permitem usinar peças dentro das dimensões de trabalho efetivas (deslocamentos X/Y líquidos das dimensões da fixação).
Qual o peso da FM 50 HSV e qual o tipo de instalação necessária?
A máquina pesa aproximadamente 322 kg e requer instalação em um piso industrial plano, com uma base dedicada e uma conexão elétrica de 400 V.
Para uma máquina de 322 kg, recomenda-se um piso de oficina com uma fundação adequada (concreto armado padrão), com a base fixada com parafusos de expansão para minimizar a vibração durante operações de usinagem mais exigentes. A conexão elétrica deve ser realizada por pessoal qualificado.
